BRUKSANVISNING WR 50 Kärcher

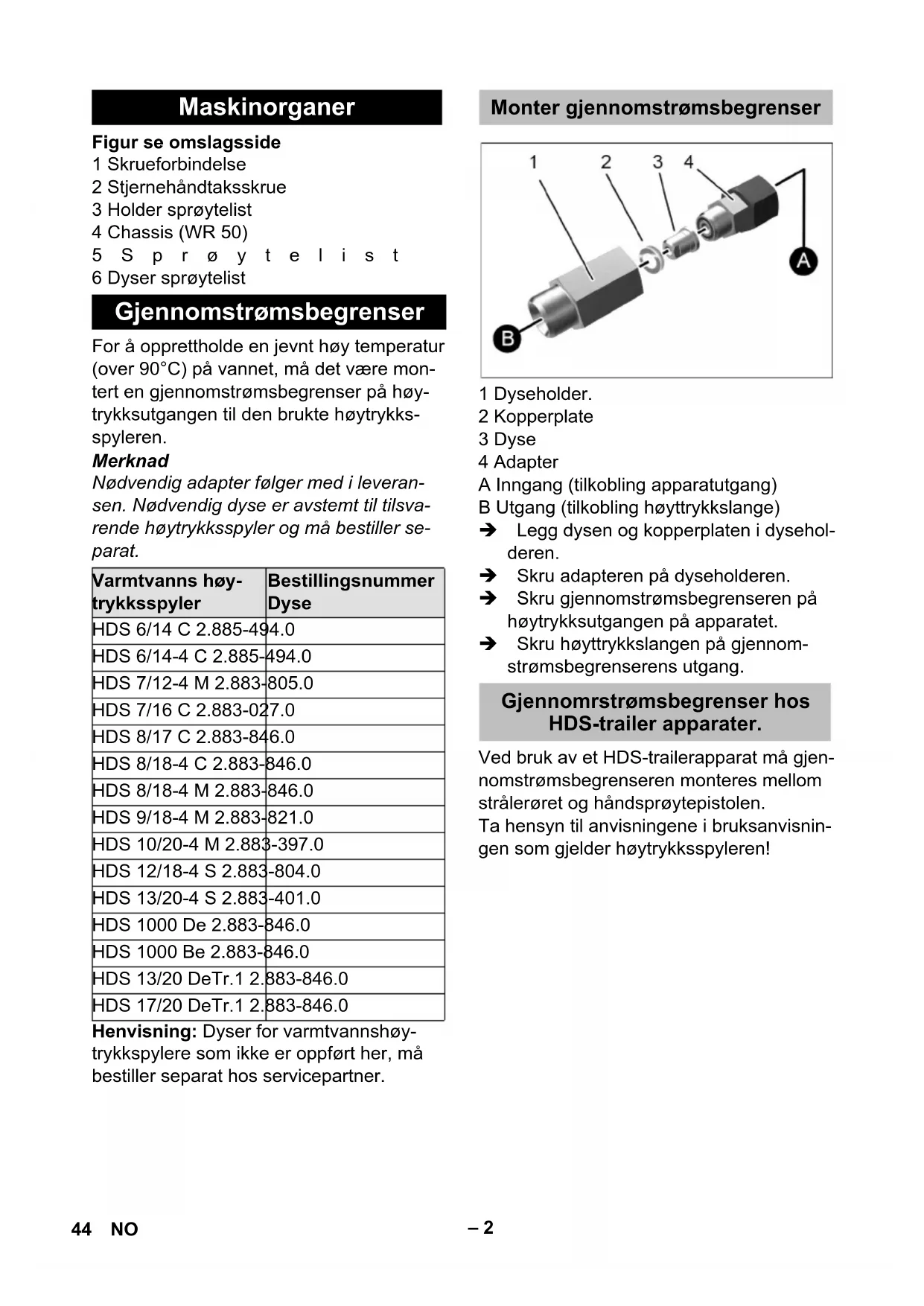

Fjerning av ugress . . . . . . . . . NO 3 Stans av driften . . . . . . . . . . . . NO 4 Vedlikehold . . . . . . . . . . . . . . . NO 4 Transport. . . . . . . . . . . . . . . . . NO 4 Lagring . . . . . . . . . . . . . . . . . . NO 4 Feilretting . . . . . . . . . . . . . . . . NO 4 Tilbehør og reservedeler. . . . . NO 4 Tekniske data . . . . . . . . . . . . . NO 4 Risikotrinn Sikkerhetsanvisninger Miljøvern Forskriftsmessig bruk 43NO– 2 Figur se omslagsside 1 Skrueforbindelse 2 Stjernehåndtaksskrue 3 Holder sprøytelist 4 Chassis (WR 50) 5Sprøytelist 6 Dyser sprøytelist For å opprettholde en jevnt høy temperatur (over 90°C) på vannet, må det være mon- tert en gjennomstrømsbegrenser på høy- trykksutgangen til den brukte høytrykks- spyleren. Merknad Nødvendig adapter følger med i leveran- sen. Nødvendig dyse er avstemt til tilsva- rende høytrykksspyler og må bestiller se- parat. Henvisning: Dyser for varmtvannshøy- trykkspylere som ikke er oppført her, må bestiller separat hos servicepartner. 1 Dyseholder. 2 Kopperplate 3 Dyse 4 Adapter A Inngang (tilkobling apparatutgang) B Utgang (tilkobling høyttrykkslange) Legg dysen og kopperplaten i dysehol- deren. Skru adapteren på dyseholderen. Skru gjennomstrømsbegrenseren på høytrykksutgangen på apparatet. Skru høyttrykkslangen på gjennom- strømsbegrenserens utgang. Ved bruk av et HDS-trailerapparat må gjen- nomstrømsbegrenseren monteres mellom strålerøret og håndsprøytepistolen. Ta hensyn til anvisningene i bruksanvisnin- gen som gjelder høytrykksspyleren! Maskinorganer Gjennomstrømsbegrenser Varmtvanns høy- trykksspyler Bestillingsnummer Dyse
