BRUKSANVISNING S 3325 IN QLIMA

Kontroller følgende ting, for anlagget tilsluttes:

På vegne av produsenten gir vi 2 Års garanti mot material- ogproduksjonsceil og 4 Års garanti på kompressorer. Gled deg over ditt nye klimaanlegg.

Med vennlig hilsen,

PVG Holding b.v.

Kundeservice

1. LES BRUKSANVISNINGEN FØRST.
2. TA KONTAKT MED FORHANDLEREN HVIS DU LURER PÅ NOE.

INNNHOLD

A SIKKERHETSINSTRUKSER

B. NAVN PÄ DELENE
C. DRIFTSTEMPERATUR
D. BETJENING MED FJERNKONTROLL
E. OPTIMAL DRIFT
F. SLIK REGULERER DU RETNINGEN PÅ LUFTSTRÖMMEN
G. SLIK FUNGERER KLIMAANLEGGET
H. VEDLIKEHOLD

I. DRIFTSTIPS
J. FEILSOKINGSTIPS

K. GARANTIVILKÄR

L. TEKNISKE DATA

LES DENNE BRUKSANVISNINGEN

Her finner du mange nyttige tips om hvordan du bruker og vedlikeholder klimaanlegget riktig. I kapittelet Feilsøkingstips finner du svar pa mange typiske sporsmal. Hvis du leser gjennom kapittel J "Feilsøkingstips" forst, er det ikke sikkert du trenger at ilkalle service.

A SIKKERHETSINSTRUKSER

Bare installer varen hvis den er i samsvar med lokale og nasjonale lover og regler. Dette produktet er kun ment brukt som klimaproductet i private husholdninger og skal kunBrukes under normale forhold innendors, kjokken eller garasje. Denne encheten egner seg bare for jordkontakter med spenning pa 220-240 V\~ / 50 Hz. S-modellene 3348 - SC 3348 - S 3364 mA kobles direkte til stromkilden med stromkabelen.

VIKTIG

• Apparatet må alltid være koblet til jord. Hvis strømuttaket ikke er jordet, må ikke apparatet kobles til. Støpselet må alltid værelett tilgjengelig nær,enheten er koblet til.Les disse instruksene nøye, og følg anvisningene.
• Dette klimaproduktetinneholder kuldemedie og blir klassifisert som trykksatt utsyr. Kontakt derfor alltid en autorisert kjolemontor for innstalasjon og vedlikehold. Dette klimaproduktet bør kontroleres Årlig av en autorisert kjolemontor. Garantien gjelder ikke skade som oppstar som ffolge av forsommelse eller handlinger som avviker fra det som fremgår av detteBruksanvisningen.

Kontroller følgende forenheten kobles til:

• Spenningen på tilsvare nettspenningen som er angitt på merkeplaten.
• Stikkontakten og strømforsyningen på vår egnet for strømmen som er angitt på merkeplaten.
• Stopselet på ledningen til enchetenmö passedinn i stikkontakten på veggen.
• Enheten mä monteres på en stabil flate.

Strømforsyningen til encheten mx kontrolleres av en godkjent fagperson hvis du er i tvil om den er korrekt.

• Denne encheten er produsert i henhold til CE-sikkerhetsstandarder. Uansett ma du vare forsiktig, som med alle andre elektriske apparater.
• Dekk aldri luftinntak og luftuttak.
• Ikke la enchetenkommeniberoringmedkjemikalier.
• Ikke sprut vann på encheten eller senk den i vann. Slå av encheten og koble fra strømforsyningen hijs detkommen vann inn iinnendørsenheten
• För ikke hender, fingre eller gjenstander inn i apparatets Åpninger.
• Ikke bruk skjøteledning til á koble encheten til stromforsyningen. Hvis det ikke finnes en egnet, jordet stikkontakt på stedet,mö du fæ en godkjent elektriker til á montere en.
• Sørg for at eventuelle reparasjoner og/eller vedlikehold bare utføres av en faglært tekniker eller din leverandør. FølgBruks- og vedlikeholdsanvisingene iBrukerhandboken til dette,enheten.
• Trekk stopselet til encheten ut av stikkontakten nar encheten/DDke er i bruk.
• Ikke betjen aller stopp klimaanlegget ved Å sette inn uller trekke ut stopelet. Bruk bare de feste knappene på klimaanlegget aller på fjernkontrollen.
• Ikke øpane klimaanlegget mens det er i drift. Koble fra strømforsyningen for du øpner encheten.
• Ta alltid ut stopselet fra stikkontakten eller koble fra strømforsyningen ved rengjöring eller vedlikehold på klimaanlegget.
• Ikke plasser gassbrennere, komfyrer og/eller owner i luftstrømmen.
• Ikke bruk knappene eller ta på klimaanlegget med våte hender.
• Merk at utendørsenheten lager lydningar er iBruk, noesom kan varei strid med lokale forskrifter. Det er brukerens ansvar a kontrollere og sorge for at utstyret overholder lokale forskrifter.
• Dette apparatet bør ikke brukes av personer (inklusive

barn) som har redusert fysisk, sensorisk eller mental funksjonsevne, eller som er uten erfaring med eller kunnskap om apparatet, hvis de/DD he farf tilsyn ull veiledning iBruken av dette apparatet av en person som er ansvarlig for deres sikkerhet.

• Barn må overvåkes for Å sikre at de/DDIke Bruker apparatet som leketoy.
• Ikke stå rett foran luftstrømmen.
• Ikke drikk kondensasjon fra klimaanlegget.
• Ikke gjør noen forandringer på produitet.
• Hvis strømledningen er skadet skal den skiftes av produitsen, deres kundeserviceavdeling, eller personer med tilsvarende kvalifikasjoner, for Å unngå fare.

MERKNAD!

• Aldri bruk encheten med skadet strømledning, kontakt, kabinett eller betjeningspanel.
• Folges/DD: instruksene, kan apparatets garanti blu uyldig.

B NAVN PÄ DELENE

INNENDØRSENHET Innendørsenhet

①
② Luftinntak
③ Luftfilter (bak frontpanelet)
④ Luftavlop
⑤ Horizontal luftrist
6 Vertikalt luftspjeld
⑦ Visningspanel
⑧ Signalmottaker freienkontrol
Fjernkontroll (du finner flere apply- ④ ⑤ ⑥ ⑦
10 Manuell betjeningsknapp (auto/cool)

UTENDØRSENHET

Tilkoblingsr, avlpsslange (S33xx til
⑫ Luftinntak (pa siden og bak)
③ Luftavlop

sninger om fjernkontrollen og hvordanden brukes i kapittel D)

Utendørsenhet

koblingsrør følger ikke med)

MERK!

Kjole-, varme- og / ell er avfuktingsfunksjonene er mest effektive ved følgende inne- og utetemperatur:

Temperatur Funksjon	Kjølefunksjon Varmefunksjon	Avfuktingsfunksjon
Romtemperatur 17°C - 32°C	0°C - 30°C	10°C - 32°C
Utetemperatur 0°C - 50°C	15°C - 30°C	0°C - 50°C

OBS!

• Nár klimaanlegget brukes ved andre temperaturer enn de som er nevnt ovenfor, vil noen av sikkerhetsfunksjonene bli aktivert. Dette vil resultere i feil i enheten.
• Hvis klimaanlegget brukesningar relative fuktigheten i rommet overstiger 80% , kan det dannes kondens på overflaten av anlegget. Still det vertikale luftspjeldet i maksimal vinkel (vertikalt i forhold til gulvet) og still viften på HIGH (hoy hastighet).
• For øoppå maksimal effekt av klimaanlegget, ma du alltid lukke dører og vinduer nær anlegget brukes til kjøling eller oppvarming.

D BETJENING MED FJERNKONTROLL

MERK!

• Rett fjernkontrollen mot mottakeren på innendørsenheten og pass på at det ikke er noen hindringer mellom fjernkontrollen og mottakeren. Ellers fanges ikke signaledt fra fjernkontrollen opp av mottakeren, og klimaanlegget fungerer ikke som det skal.
  Fjernkontrollen fungerer pa en avstand av maksimal 6-7 meter.

MERK!

Hold fjernkontrollen et sted hvor signalet när frem til enchetens mottaker. När du velger drift med timer, sender fjernkontrollen automatisk et signal til innendørsenheten pa den angitte tiden. Hvis du holder fjernkontrollen i en stilling som hindrer at signalene overfores ordentlig, kan det forekommen en forsinkelse pa opptil 15 minutter.

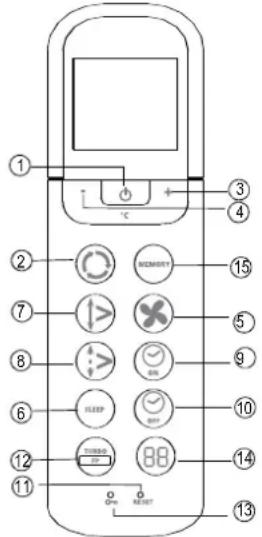

Innforing i funksjonsknappene på fjernkontrollen

fig. 1

① On/off-knapp (pá/av): Trykk på这部分 knappen for a starte encheten. Trykk på knappen igjen for a stoppe encheten.
② Mode-knapp (funksjon): Hver gang du trykker på knappen, velges en funksjon i dette rekkefolgen: AUTO COOL DRY HEAT og bare FAN, som angitt i figuren:

③ +-knapp: Trykk pa knappen for a oke innetemperaturentil max. 30^.
④ -knapp: Trykk pa knappen for a senke innetemperaturen til min. 17^.
⑤ Fan-knapp (vifte): Denne knappen brukes til ä velge viftehastighet. Hver gang du trykker på knappen, velges en viftehastighet i denen rekkefolgen: AUTO, LOW (lav), MED (middels), HIGH (høy) og deretter tilbake til AUTO. Nå du velger funksjönene AUTO eller DRY (avfukting), reguleres viftehastigheten automatisk og du kan ikke stille den inn selv.
⑥ SLEEP-knapp (okonomi): Trykk på这部分 knappen forå gåinn i energisparemodus. Trykk på knappen igjen forå avbryte. Denne funksjonen, som kun kan brukes i kombinasjon med kjøling, oppvarming eller automatisk modus [COOL, HEAT og AUTO), sikrer at klimaanlegget automatisk øker den innstilte temperaturen (i kjolemodus) eller senker den (i oppvarmingsmodus) med 1 °C per time de to forste timene. Klimaanlegget vil deretter opprettholde这部分 temperaturen i 5 timer (innstilt temperatur +/-2 grader). Deretter vil encheten automatisk slå seg av..
⑦ Swing-knapp (drie): Trykk på SWING-knappen forå aktivere dreiefunksjonen. Trykk på knappen igjen forå deaktivere funksjonen.

Air direction-knapp (retning på luftström): Trykk på这部分 knappen for à endre vinkelen på spjeldet. Vinkelen endrer seg 6° for haver gang du trykker på这部分 knappen. Hvis spjeldet stilles i en vinkel som kan påvirke klimaanleggets kjole- og varmeeffekt, endres vinkelen automatisk. Det vises ingen symbol i visningsområdet när du trykker på这部分 knappen.
⑨ Timer on-knapp (timer klimaanlegg på): Trykk på这部分 knappen for Å starte timerfunksjonden for när anlegget skal slås på. Hvert trykk på knappen øker timerinnstillingen i trinn på 30 minutes. När innstillingen viser 10 Hr, vil hvert trykk på knappen øke timerinnstillingen i trinn på 60 minutes. Hvis du vil avbryte timer-innstillingen, fortsett Å trykke på knappen til displayet viser 0.0
⑩ Timer off-knapp timer, klimaanlegg av: Trykk pa donne knappen for a starte timerfunksjonen for nar anlegget skal slas av. Hvert trykk pa knappen oker timerinnstillingen i trinn pa 30 minutter. Nar innstillingen viser 10 Hr, vil hvert trykk pa knappen oke timerinnstillingen i trinn pa 60 minutter. Hvis du vil avbryte timer-innstillingen, fortsett a trykke pa knappen til displayet viser 0.0
⑪ RESET-knapp: Når du trykker på den nedsenkede RESET-knappen, avbrytes alle gjeldende innstlinger, og kontrollen:går tilbake til de opprinnelige innstillingene.
Knapp for forebygging av frost/TURBO-knapp: Trykker du pa donne knappen i kjolemodus, gär klimaanlegget over i kraftig kjolefunksjon. Trykk pa nytt for avbryte TURBO-funksjonen. När du trykker pa donne knappen (> 2 sekunder), gär encheten i frostforebyggingsmodus. Enheten tilidesetter da innstillingen av innetemperatur, og stiller den til ca. 8^ . Pa den maten unngar du frost i huset under kuldeperioder, med lavest mulig energiforbruk. När du har valgt donne modusen, viser displayet painnendørsenheten "FP". Denne knappen kan bare brukes i oppvarmingsmodus. Hvis du vil avslutte frostforebyggingsmodus: trykk pa knappen en gang til.
③ LOCK-knapp (lås): Når du trykker på den nedsenkede LOCK-knappen, låses alle gjeldende innstillinger, og fjernkontrollen godtar ikke bruk av andere knapper enn LOCK-knappen. Trykk på knappen igjen for Å avbryte læsemodusen.
④ LED DISPLAY-knapp: Ved Å trykke på这部分 knappen, kan du slå på bakgrunnslyset på displayet på fjernkontrollen. Lyset slås automatisk av hvis ingen taster trykke på innen tre sekunder (gjelder ikke for enheter som ikke er utstyrt med这部分 funksjonen).
⑤ Minneknapp: Brukes til Å gjenopprette fabrikinnstillingene aller for Å hente en innstilling som er lagret i minnet.

• HvisBrukeren enna icke har programmert fjernkontrollen, benyttes fabrikinnstillingen "auto"-modus med 24^ og viftehastighet "auto".Nar du trykker pa minneknappen, endrer enheten innstilling til "auto"-modus med 24^ og viftehastighet "auto"

• När brukeren har endret innstilling sik han eller hun önsker (for eksempel oppvarming, lav viftehastighet og 25^ ), kan davon innstillingen lagres i fjernkontrollens minne ved Å holde minnekappen innate i minst 2 sekunder.

• När innendørsenheten stared en vilkårlig innstilling og du holder minneknappen innate kortere enn 2 sekunder, gär innendørsenheten til den innstillingen som er programmert i fjernkontrollens minne.

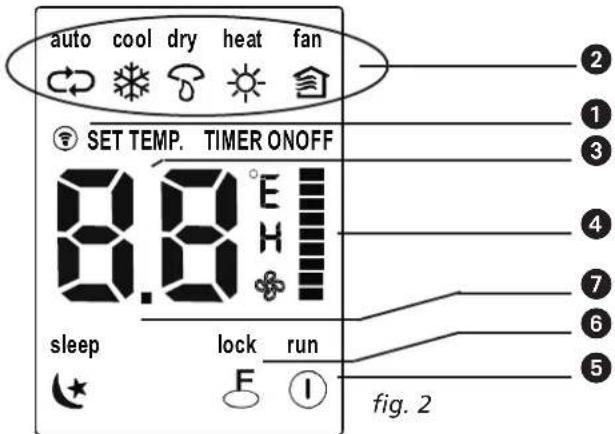

Navn og funksjoner for indikatorene på fjernkontrollen

Visningspanel

① OVERFØRING-indikator: Denne indikatoren lyser narr fjernkontrollen sender signaler til innendørsenheiten.
② DRIFTSMODUS-indicator: När MODE-knappen (modus) trykkes inn, vises gjeldende driftsmodus modiene AUTO COOL DRY HEAT FAN@(bare @fte).
③ TEMPERATUR/TIDSUR DISPLAY-indicator: Dette området viser innstilt temperatur (17^ 30^) og AV/ På-innstillingene for tidsuret hvis apparatet er i tidsurmodus. Hvis apparatet er i viftemodus, vises ikke noe. Displayet viser innstillingene for tidsuret. Hvis kun starttid for drift er innstilt, viser den TIMER ON (tidsur på). Hvis kun sluttid for drift er innstilt, viser den TIMER OFF (tidsur av). Hvis begge funksjonene er innstilt, viser den TIMER ON-OFF (tidsur på-av) som indikerer at du har valgt Å angi både starttid og sluttid.
④ VIFTEHASTIGHET-indicator: Trykk på FAN SPEED-Knappen (viftehastighet) for ä velge onsket viftehastighetsinnstilling (automatisch - lav - middles - høy). Alle valg unntatt automatisk viftehastighet vises på LCD-skiermen. Viftehastigheten er AUTO narr driftsmodus er enten AUTO eller DRY.
⑤ AV/PA-indikator: Dette symbolet vises nár enheten er slatt pa ved hjelp av fjernkontrollen, og forsvinner nár enheten slas ay.
LAS-indicator: LOCK display (lss display) vises nár du trykker pa LOCK-knappen. Trykk pa LOCK-knappen for a tome displayet.
⑦ Sleep: Vises nár encheten stär i standby-modus. Trykk på SLEEP-knappen igjen for á fjerne.

MERK!

Alle elementene vises i fig. 2 for oversiktens skyld. Men nár klimaanlegget er i drift, vises bare funksjonselementene som er aktive, pa visningspanelet.

Slik bruker du fjernkontrollen

Sette inn/skifte batterier

Bruk to alkaliske (torre) batterier (AAA/LR03).

Ilke bruk oppladbare batterier.

1. Fjern batteridekselet bak på fjernkontrollen ved Å trekke det i pilens retning.
2. Sett inn nye batterier og pass pa at polene (+) og (-) peker riktig vei.
3. Sett pá dekselet igjen ved á skyve det tilbake pá plass.

MERK!

• När batteriene tas ut, sletter fjernkontrollen alle innstlinger som er programmert. När du har satt inn nye batterier, mä fjernkontrollen programmeres på nytt.
• Ved skifte av batterier ma du ikke bruke gamle batterier eller batterier av en annen type. Det kan medfrole feil på fjernkontrollen.
• Ta ut batteriene hvis du ikke bruker fjernkontrollen på flere uker. Ellers kan batterienelekke og skade fjernkontrollen.
  Gjennomsnittlig levetid for batteriene er ca. 6 maneder ved normal bruk.
• Skift batteriene nár innendørsenheten ikke avgir et pipesignal som svar eller hijs overforingsindikatoren ikke lyser.
• Ikke bland nye og gamle batterier. Ikke bruk forskjellige batterityper (for eksempel alkaliske og mangandioksid) på samme tid.

AUTOMATISK drift

När klimaanlegget er klart til bruk, (kontroller om enheten er koblet til stromforsyningen og om strømmen er på) slår du på strømmen. Driftsindikatoren på visningspanelet til innendørsenheten begyinner Å blinke.

1. Bruk Mode-knappen og velg AUTO.
2. Trykk pa + - eller --knappen for a stille inn onsket romtemperatur.

3. Trykk på On/Off-knappen for Å starte klimaanlegget. Driftsindikatoren på visningspanelet til innendørsenheten lyser. Driftsfunksjonen er AUTO. Viftehastigheten reguleres automatisk.

4. Trykk på On/Off-knappen igjen for Å stoppe,enheten.

MERK!

• I AUTO-modus vil klimaanlegget automatisk velge kjole-, oppvarming- og ventilasjonsmodus i henhold til den malte forskjellen mellom den faktiske romtemperaturen og temperateninnstilt pa fjernkontrollen.
• Hvis AUTO-funksjonen/DDke foles behagelig, kan du velge onsket funksjon manuelt.

KJOLING, OPPVARMING OG BARE VIFTE

1. Hvis AUTO-funksjonen ikke foles behagelig, kan du overstyre innstillingene manuelt ved Å trykke på knapp ② og velge COOL, DRY, HEAT eller FAN ONLY.
2. Trykk pa +ller - knappen (③ og ④) for a stille inn onsket romtemperatur.
3. Trykk pa Fan-knappen ⑤ for a velge viftehastigheten AUTO, HIGH (hoy), MED (middels) ellr LOW (lav).
4. Trykk på On/Off-knappen ①. Driftslampen lyser og klimaanlegget begynner Å gå i den innstillingen du har valgt. Trykk på On/Off-knappen ① igjen for Å stoppe encheten.

MERK!

Funksjonen FAN ONLY (bare vifte) kan/DD brukes til a regulere temperaturen. I donne funksjonen gjelder bare trinn 1, 3 og 4.

AVFUKTING

1. Trykk pa Mode-knappen ② og velg DRY (avfukting).
2. Trykk pa + - eller --knappen (③ og ④) for a stille inn onsket temperatur.
3. Trykk på On/Off-knappen ①. Driftslampen lyser og klimaanlegget begynner Å gå i DRY-funksjon. Trykk på On/Off-knappen ① igjen for Å stoppe,enheten.

MERK!

På grunn av forskjellen mellom innstilt temperatur og faktisk innetemperatur, vil klimaanlegget i DRY-funksjon ofte gå automatisk uten Å kjore COOL (kjøling) og Fan (vifte)-funksjonen.

TIMER

Trykk på Timer on/off-knappen (9 og 10) for à stille inn tiden for nár anlegget skal slås på og av. Effektiv driftstid som kan stilles inn for timerfunksjonden på fjernkontrollen er begrenset til minst 0,5 og maks. 24 timer.

1. Stille inn starttid.

1.1 Trykk på Timer on-knappen ⑨. Displayet på fjernkontrollen viser da ON TIMER, siste innstilte starttid og signalet "h". Du kan na stille inn en ny starttid for anlegget.
1.2 Trykk på Timer on-knappen ⑨ igjen for Å stille inn onsket starttid.
1.3 Etter at du har stilt inn starttiden, vil det vare en forsinkelse pa et halvt sekund fjernkontrollen overfører signaledit til klimaanlegget.

2. Stille inn stopptid.

2.1 Trykk på Timer off-knappen ⑩. Displayet på fjernkontrollen viser da OFF TIMER og siste innstilte stopptid i timer. Du kan na stille inn en ny stopptid for anlegget.
2.2 Trykk på Timer off-knappen ⑩ igjen forå stille inn onsket stopptid for anlegget.
2.3 Etter at du har stilt inn stopptiden, vil det vare en forsinkelse pa et halvt sekund fjernkontrollen overfører signalet til klimaanlegget.

innstilling av timer

1. Trykk på knappen TIMER ON - den siste innstillingen av starttid og signaled "h" vises i displayet.
2. Trykk på knappen TIMER ON til "6:0h" vises.
3. Etter 1 sekund viser det digitale displayet igjen temperaturen. Indikatoren "TIMER ON" blir stående, og timerfunksjonen er aktivert.

Kombinert timer

Hvis du vil stoppe klimaanlegget 2 timer etter innstillingen og starte det igjen etter 10 timer.

1. Trykk pà knappen TIMER OFF.
2. Trykk pa knappen TIMER OFF igjen til 2.0h vises i TIMER OFF-displayet.
3. Trykk pa knappen TIMER ON.
4. Trykk pa knappen TIMER ON igjen til 10.0h vises i TIMER ON-displayet.

5. Etter 1 sekund viser det digitale displayet igjen temperaturen. Indikatoren TIMER ON OFF blir staende, og dette funksjonen er aktivert.

6. Hvis du stiller inn samme tid for bade start og stopp, vil stopptiden automatisk bli regulert 0,5 timer frem (innstilt tid viserindre enn 10Hr ) eller en time (innstilt tid viser 10Hr eller mer).

7. Hvis du vil endre tid for Timer on/off, er det bare à trykke på den tilsvarende TIMER-knappen og stille inn ny tid.
8. Den innstilte tiden er relativ, dvs. at tiden er basert på en forskjell mellom den reelle tiden og den innstilte tiden.

ADVARSEL

• Hold fjernkontrollen på god avstand fra alle typervæsker.
• Beskytt fjernkontrollen mot høye temperaturer og utsett den/DDE for stråling.
• Ikke utsett innemottakeren for direkte sollys - det kan medfore feil på klimaanlegget.

E OPTIMAL DRIFT

For oppná optimal ytelse, er det viktig Å legge merke til følgende punkter:

• Regular retningen på Luftstrommen slick at den ikke er rettet direkte mot.personer.
• Regular temperature for a oppn haoyest mulig komfortniva. Ikke still encheten sik at temperatren blir altfor hoy ell erer altfor lav.
• Lukk dōrér og vinduér - ellers kan ønsket effekt bli redusert.
• Ikke plasser gjenstander iærheten av luftinntaket erller luftavlopet, da dette kan redusere klimaanleggets ytelse og medfore at klimaanlegget stopper. Pass pa at luftstrommen ikke blokkeres av hindringer. Luftstrommen ma kunne na uhindret frem i hele rommet. Luftstrommen ma øgsa kunne na uhindret frem til klimaanlegget.
• Rengjør luftfilteret med jevne mellomrom - ellers kan kjole-ller varmeeffekten bl redusert. Det anbefales a rengjore filtrene annihilver uke.
• Ikke bruk encheten med det horisontale spjeldet lukket.

F SLIK REGULERER DU RETNINGEN PÅ LUFTSTRÖMMEN

• Den utgående luftstrømsretningen på klimaanlegget kan stilles inn ved Å justere de horisontale og vertikale kjøleribbene.
• Juster retningen på kjøleribbene slick at luftstrømmen ikke blæses direkte på folk.
• Sørg for at den utgående luftstrømmen kan på hele rommet, for Å unngå temperaturforskjeller i rommet.
• De vertikale ribbene kan justeres ved hjelp av fjernkontrollen.
• De horizontale ribbene må justeres manuelt.

Juster den vertikale luftströmmen (opp - ned)

Utfordennefunksjonennár klimaanlegget er drift.

Bruk fjernkontrollen til à justere de vertikale ribbene. Trykk på AIR DIRECTION ⑧-knappen på fjernkontrollen. Bladet vil bli justert for haver sjette gang du trykker på knappen.

Juster den horisontale luftströmmen (venstre - høyre)

Flytt spakene manuelt til venstre eller høyre på de horisontale ribbane forå stilleinn onsket luftstrom.

• Trykk på SWING-knappen (drei) ⑦ på fjernkontrollen.
  Trykk på SWING-knappen ⑦ igjen for Å stoppe funksjonen. Trykk på AIR DIRECTION-knappen (retning på luftstrøm) ⑧ for Å lase spjeldet i onsket stilling.

OBS!!

Vær forsiktig sa du ikkekommen borti viften bak det vertikale speljeldet!

ADVARSEL

• Knappene "AIR DIRECTION" ⑧ og "SWING" ⑦ fungerer/DD er slatt av (sylvom "TIMER ON" er pa).
• Forlat aldri klimaanlegget i lang tid mens det er i kjolemodus eller torr modus med en nedadgaende luftström. Dette vil danne kondens på den vertikale ribben. Dette kan före til vannlekkasje.
• Ikke flytt den vertikale ribben manuelt. Bruk alltid "AIR DIRECTION" ⑧ -knappen aller "SWING"⑦ -knappen. Manuell flyting avijke ribben kan fore til feil. När den vertikale ribben ikke fungerer skikkelig, slå klimaanlegget av og på.
• Nár klimaanlegget slås på umiddelbart etter at det er blitt slätt av, er det mulig at den vertikale ribben ikke vil røre seg på ca 10 sekunder.
• Ikke la encheten operere med den horisontale ribben i lukket stilling.

COOLING (KJØLING)

• Denne funksjonen, som kun kan brukes i kombinasjon med kjoling, oppvarming eller automatisk modus [COOL, HEAT og AUTO), sikrer at klimaanlegget automatisk øker den innstilte temperaturen (i kjolemodus) eller senker den (i oppvarmingsmodus) med 1^ per time de to forste timene. Klimaanlegget vil deretter opprettholde dette temperaturen i 5 timer (innstilt temperatur +/- 2 grader). Deretter vil,enheten automatisk slå seg av.

AVFUKTING

• Avfuktingsfunksjonen velger automatisk avfukting på bakgrunn av forskjellen mellom innstilt temperatur og den faktiske romtemperaturen.
• Temperaturen reguleres under avfukting ved Å slå kjølefunksjorden eller viften på og av gjentatte ganger. Viftehastigheten reguleres automatisk.
• I normal kjølefunksjon vil klimaanlegget ogss avfukte luften.

MERK

När klimaanlegget avfukter, vil romtemperaturen sannsynligvis synke. Derfor er det vanlig at en hygrostat mäler en hoyere relativ fuktighet. Den absolutte fuktigheten i rommet vil imidlertid bli redusert avhengig av hvor mye fuktighet som produseres i rommet (matlaging, personer osv.).

H VEDLIKEHOLD

ADVARSEL

Klimaanlegget ma stoppes og stromforsyningen kobles fra for rengjoring.

For 3348 S - SC 3348 - S 3364: avbryt elektrisk strøm til klimaanlegget.

Slik rengjör du innendørsenheten og fjernkontrollen

OBS!

• Bruk en torr klut til á törke av innendørsenheten og fjernkontrollen.
• Hvis innendørsenheten er meget skitten, kan du bruke en klut fuktet med kaldt vann.
• Frontpanelet til innendorsenheten kan tas av og rengjores med vann. Tørk deretter med en tørr klut.
• Ikke bruk en kjemisk behandlet klut ell er stovklut til a rengjore enheten.
• Ikke bruk bensin, tynner, poleringspulver eller lignende losemidler til rengjoring. Disse kan gjore at det dannes sprekker i plastoverflaten erller gjore den deformert.

A+B = Skjermfilter og 3MTM HAF filter

Slik rengjör du luftfilteret

Et tilstoppet luftfilter reduserer enchetens kjoleevne. Rengjør filteret en gang annenhver uke.

1. Loft panelet til innendørsenheten opp til det stopper med et klikk.

2. Loft handtaket til skjermfilter litt opp, s du kan ta det ut av filterholderen. Trykk det deretter ned.

3. Ta skjermfilter ut av innendørsenheten.

4. Rengjør skjermfilter en gang annihilher uke.

5. Rengjør skjermfilter med støvsuger eller vann.

6. Det aktive kullfilteret kan ikke rengjores. Nár det er skittent, filtrerer det ikke lenger ubehagelig lukt. Filteret ma da skiftes ut med et nytt filter (fas hos forhandleren). Det anbefales Å skifte aktive kullfilteret to ganger i sesongen.

7. När det grønne 3M HAF-filteret er skrittent, vises det tydelig på filteret. Filteret kan ikke rengjores, men违法犯罪 ut med et nytt filter (fas hos forhandleren). Det anbefales skifte filteret to ganger i sesongen.

Nytt filter

1. Når det nye aktive kullfilteret og 3M HAF-filteret er satt tilbake i filterholderen, kan filterinnsatsen settes på plass i klimaanlegget igjen.
2. Kontroller at filteret er tort og helt for du setter det pa plass igjen.
3. Sett luftfilteret tilbake pã plass.

1. Sett den øvre delen av luftfilteret tilbake i enheten. Pass pa at den venstre og høyre kanten er riktig pa linje, og sett filteret pa plass.

Vedlikehold

Hvis enheten skal stå lenge uten Å bli brukt, ma du gjore folgLende:

1. Kjør viften i ca. 6 timer for a tørke enheten innvendig.
2. Stopk klimaanlegget og koble fra strommen. Avbryt strormforsyningen hvis modell S(C)3348 - S3364 brukes. Ta batteriene ut av fiernkontrollen.
3. Utendarsenheten krever regelmessig vedlikehold og rengjoring.Dete ma bare gjores av en godkient tekiner.

Kontroller før bruk

• Ikke berør metalldelene til enheten nár du tar ut filteret. Handtering av skarpe metallkanter kan gi personskade.
• Ikke bruk vann til a rengjore klimaanlegget innvendig. Vann kan odelegge isolasjonen og forarsake elektrisk stot.
• Ved rengjoring avenheten ma du forst kontrollere at strommen og bryteren er slatt av.

DRIFTSTIPS

Folgende kan skje under normal drift.

1. Beskyttelse av klimaanlegget.

Beskyttelse av kompressoren

Nár kompressoren stopper, kan den ikke startes igjen for det er gatt 3 minutter.

Anti-kaldluft

A. Na' oppvarmingen akkurat har startet.
B. Avising.
C. Oppvarming ved lav temperatur.

Avising

• Inne-ller uteviften stopper g'a under avising.
• Det kan danne seg is pa utendorsenheten under oppvarmingssyklusen, nar utetemperaturen er lav og fuktigheten hoy og klimaanlegget dermed fär reduset varmeeffekt.
• Under slike forhold stopper klimaanlegget oppvarmingen med jevne mellomrom og starter automatisk avising.

• Tiden avisingen tar kan variere mellom 4 og 10 minutter avhengig av utetemperaturen og hvor mye is som har dannet seg på utendørsenheten.

• Detkommen hvit take ut av innendorsenheten.

• Det kan dannes en hvit take på grunn av stor temperaturforskjell mellom luftinntaket og luftavlopet i COOL-funksjon (kjøling)ningar relative luftfuktigheteninne er høy.

• När klimaanlegget startes opp i HEAT-modus, kan en hvit tak dannes på grunn av fuktighet som under avkjoling eller torking avsettes på fordampningsoverflaten på innendorsenheten.

• Lav stoy fra klimaanlegget.

Du kan hare en lav visleyd nár kompressoren gár ellakurat har sluttet a gá. Dette er lyden av kjolemiddelet som strommer eller slutter a stronne.
- Du kan och en lav hvinende lyd nár kompressoren gár eller akkurat har sluttet a gå. Dette skyldes at plastdelene i encheten utvider seg og trekker seg sammen nár temperaturen endrer seg.
Du kan hore en lyd som skyldes at spjeldet gár tilbake i opprinnelig stilling nár strømmen forst slas pa.

1. Det blaser stov ut av innedorsenheten.

2. Dette er normalt'nár klimaanlegget ikke har vært brukt på lang tid eller forste gang detBrukes.

3. Innendorsenheten avgir en rar lukt.

4. Dette skyldes at innendorsenheten avgir lukt fra bygningsmaterialer, mobler aller royk.

5. Klimaanlegget skifter over til FAN-funksjon (bare vifte) fra COOL-ller HEAT-funksjon (kjoling ellr oppvarming).

6. När innetemperaturen när temperaturen som er stilt inn på klimaanlegget, stopper kompressoren automatisk og klimaanlegget skifter til FAN-funksjon (bare vifte). Kompressoren starter igjen när innetemperaturen stiger til innstilt verdi i COOL-funksjon (kjøling) eller synker til innstilt verdi i HEAT-funksjon (oppvarming).

7. Det kan danne seg vanndraper pa overflaten av innendorsenheten ved kjoling narr den relative fuk-tigheten er hoy (mer enn 80% ). Regular det horisontale speljeldet til maks. luftavlop og velg viftehas-tighet HIGH (hoy).

8. Oppvarming

9. Klimaanlegget trekker inn varme fra utendorsenheten og frigjør den via innendorsenheten under oppvarming. Nár utetemperaturen synker vil varmen som absorberes av klimaanlegget ogsa redures. Dette er grunnen til at oppvarmingskapasiteten til innendorsenheten vil reduseres.

10. Automatisk omstart.

11. Et strombrudd under drift gjør at enheten stopper helt.

Klimaanlegget er utstyrt med en automatisk omstartsfunksjon. När strommen er tilbake, startes enhances automatisk igjen med alle tidligere innstlinger som er lagret i minnet.

1. Deteksjon av kuldemedium-lekkasje.

2. Klimaanlegget er utstyrt med et detekteringssystem for lekkasje av kuldemedium. Hvis utendorshen heten pavisem mangel pa kuldemedium, stanser klimaanlegget og viser alarmen EC pa displayet. Start/DD: klimaanlegget pa nytt hisn donne alarmen aktiveres. Ta kontakt med leverandoren.

Problemer og Iøsninger

FEIL

Stopp klimaanlegget umiddelbart hvis en av følgende feil oppstår. Koble fra strømmen og kontakt leverandøren.

• Sikringen gär oftete aller bryteren kobler ut ofte.
  Andre gjenstander eller vann trenger inn i klimaanlegget.
• Fjernkontrollen fungerer ikke fungerer unnormalt.
  Andre unormale situasjoner.

Problem Årsak Løsning
Enheten starter ikke	Strømbrudd Vent til strømmenkommen tilbake.
	Stopselet kan ha blitt trukket ut av enhe-ten.	Kontroller at stopselet sitter forsvarlig i stikkkontakten.
	Sikringen kan ha gätt.	Skift sikring/tilbakedstell relé/tilbakerstill bryter
	Batteriet i fjernkontrollen kan vare utladet.	Skift batteri.
	Avstanden mellom fjernkontrollen og mot-takeren på innendørsenheten er mer enn 6-7 meter, eller det er hindringer mellom fjernkontrollen og mottakeren.	Reduser avstanden. Fjern eventuelle hindringer. Rett fjernkontrollen mot mot-takeren på innendørsenheten.
	Tiden du har stilt inn med timeren, er gal.	Vent eller avbryt timerinnstillingen.
Enheten stanser og starter ikke igjen	Mulig mangel på kuldemedium Ta kontakt	med leverandøren
Enheten avkjøler ikke eller varmer ikke opp rommet godt nok, selv om det strømmer luft ut fra klimaanlegget.	Gal temperaturinnstilling.	Still temperaturen riktig. Du finner detail-jerte opplysninger i kapittel D "Betjening med fjernkontroll".
	Luftfilteret er blokkert. Rengjør luftfilteret.
	Dorene eller vinduene i rommet er øpane. Lu	kk ørene eller vinduene.
	Luftinntaket aller -avlopet til innendørs-eller utendørsenheten er blokkert.	Rydd unna hindringene og start deretter enheten på nytt.
	Beskyttelsen av kompressoren, som består av 3 minutters forsinkelse, er aktivert.	Vent.
	Det blir foretatt avising av utendørsenherten.
Viftehastigheten kan ikke endres	Klimaanlegget er i automodus	Viftehastigheten kan kun endres i modu-sene HEAT (VARM), COOL (KALD) og FAN (VIFTE)
	Klimaanlegget er i tørr-modus
TEMP. Indikatoren vises ikke	Klimaanlegget er i viftemodus	Temperaten kan ikke settes i FAN-modus (VIFTE-modus)

Reparasjon av encheten ma bare utfores av en godkjent tekniker.

K GARANTIVILKÄR

Klimaanlegget leveres med 4 Års på kompressorer og 2 Års garanti på andrekomponenter, fra kjopsdato. Følgende regler gjelder:

1. Vi avslár uttrykkelig alle andre skadeerstatninger, inkludert krav om samtidig skade.
2. Reparasjoner erer utskifting av komponenter som utfores under garantiperioden, forer icke til at garantien utvides.
3. Garantien gjores ugyldig hvis det er gjort noen modifieringer, hvis ikke originale deler monteres ellre reparasjoner utfores av tredjepart.
4. Komponenter som utsettes for normal slitasje, f.eks. filteret, dekker, akke av garantien.
5. Garantien er kun gyldig nár du viser den originale, daterte kjopsfakturaen og hvis ingen modifikasjonere foretatt.
6. Garantien gjelder ikke skade som oppstår som folge av forsommelse eller handlinger som avviker fra det som fremgår av dette bruksanvisningen.
7. Transportkostnader og risikoene som folger av transport av klimaanlegget aller klimaanleggskomponenter skal alltid stä for kjøpers regning.
8. Skader som er forarsaket av a ha benyttet uegnede filtr, faller utenfor garantien.
9. Tap og/eller lekkasje av kjolemiddel pa grunn av mangelfull til-ller frakobling av encheten er til-eller frakobling utført av/DDke-kvalifisert personell, dekkes icke av garantien som gjelder for dette produktet. Skade pa enheter som er installment og til-ller frakoblet uten at lokale lover og/eller forskrifter og/eller uten at retningslinjene i donne handboken er fulgt, dekkes icke av garantien som gjelder for dette produktet.

Rädför deg med forhandleren i forbindelse med reparasjoner, hvis disse anvisingene ikke gir tilstrekkelig svar. Hvisproduktet mot formodning mA kobles fra, mA du alltid sorge for at frakoblingen foretas av kuali-fisert og autorisert personell og i overensstemmelse med lokale lover og forskrifter.

Model S 3325 SC 3325 S 3331 SC 3331 S 3348 S 3364
Type klimaanlegg		Veggmontertklimaanlegg	Veggmontertklimaanlegg	Veggmontertklimaanlegg	Veggmontertklimaanlegg	Veggmontertklimaanlegg	Veggmontertklimaanlegg	Veggmontertklimaanlegg
Kjølekapasitet * W		2700 (900 -3400)	2500 (1324 -3146)	3100 (1000 -4000)	3100 (1260 -3933)	4900 (1500 -6000)	4400 (1600 -5220-240)	6500 (2260 -7220)
EE-klasse kjøling' A A+ A+ A++ A+A++
SEER*		5.4	5.6	5.8	5.6	6.6	5.9	6.4
Varmekapasitet *	W	2600 (900 -3800)	2400 (876 -3452)	3000 (1000 -4200)	2500 (1043 -4361)	4800 (1500 -6300)	4300 (1316 -6052)	6500 (1060 -8790)
EE-klasse oppvarming*		A	A	A	A	A	A	A
SCOP*		3.8	3.8	3.8	3.8	3.8	3.8	3.8
Avfuktingskapasetet ** / ***	L/24 h	24	24	26	26	41	41	48
Stromforbruk ved kjøling	kW	0.85	0.78	0.96	1.08	1.54	1.60	2.30
Stromforbruk ved oppvarming	kW	0.68	0.77	0.89	1.19	1.41	1.55	2.60
Årlig stromforbruk ved kjøling / oppvarming	kWh	172 / 944	156 / 884	186 / 1154	200 / 921	315 / 1808	267 / 1658	355 / 2395
Stromforsyniting	V/Hz/Ph	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1
Strom(nominell) kjøling/oppvarming	A	3.7 / 2.9	3.7 / 2.9	4.2 / 3.7	4.4 / 3.8	6.7 / 6.1	6.7 / 6.4	10.0 / 12.0
Maks.strom	A	9	9.5	10.5	11.5	11.5	12.5	13.65
Luftstrom**	m3/h	560/540/425	500/440/350	565/550/420	500/440/350	660/635/390	580/400/370	1150/1050/900
For rom fra - til **	m3	60-85	60-85	80 - 100	80 - 100	125 - 145	125 - 145	160 - 200
Egnede områder		W/A/C	W/A/C	W/A/C	W/A/C	W/A/C	W/A/C	W/A/C
Kompressortype		Roterende	Roterende	Roterende	Roterende	Roterende	Roterende	Roterende
Viftehastigheter		3	3	3	3	3	3	3
Termostatområde	°C	17 - 32	17 - 32	17 - 32	17 - 32	17 - 32	17 - 32	17 - 32
Kontroller manuell/mekanisk/elektronisk		Elektronisk ekstem	Elektronisk ekstem	Elektronisk ekstem	Elektronisk ekstem	Elektronisk ekstem	Elektronisk ekstem	Elektronisk ekstem
Fjernkontroll Ja/Nei		Ja	Ja	Ja	Ja	Ja	Ja	Ja
Type luftfilter		Maske, aktivt karbon, 3M HAF	Maske, aktivt karbon, 3M HAF	Maske, aktivt karbon, 3M HAF	Maske, aktivt karbon, 3M HAF	Maske, aktivt karbon, 3M HAF	Maske, aktivt karbon, 3M HAF	Maske, aktivt karbon, 3M HAF
Type kjølemiddel/mengde	K/g	R410A / 800	R410A / 950	R410A / 800	R410A / 950	R410A / 1250	R410A / 1250	R410A / 1950
Kjølemiddel GWP		1975	1975	1975	1975	1975	1975	1975
Rordiameter kjølemiddel vasaie - gass	mm	6.35 / 9.52	Hurtigkoblig	6.35 / 9.52	Hurtigkoblig	6.35 / 12.7	Hurtigkoblig	9.52 / 15.9
Normalt suge-/ pressetrykk (maks)	bar	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)
Mäl innendörsenhet (b x h x d)	mm	800x275x188	800x275x188	800x275x188	800x275x188	940x275x205	940x275x205	1045x315x235
Mäl utendörsenhet (b x h x d)	mm	780x540x250	780x540x250	780x540x250	780x540x250	760x590x285	760x590x285	845x700x320
Nettovektinnendörsenhet	kg	7	13	7	13	9	15	16
Nettovekt utendörsenhet	kg	30	28	30	28	35	37	49
Bruttovekt utendörsenhet	kg	9	17	9	17	12	20	18
Bruttovekt utendörsenhet	kg	32	31	32	31	37	38	51
Lydtrykknivainnendörsenhet****	dB(A)	58	54	57	55	55	56	63
Lydtrykkniva utendörsenhet****	dB(A)	64	64	64	64	62	65	66
Lydtrykknivainnendörsenhet (low)****	dB	31	31	25	25	28	28	38
Beskyttelsekesklasse innendors	IP	IP20	IP20	IP20	IP20	IP20	IP20	IPX0
Beskyttelsekesklasse utendors	IP	IP24	IP24	IP24	IP24	IP24	IP24	IP24
Sikringsstørrelse		T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V

• EN 14511-2011/EN 14825
  Brukes som en indikasjon
  * Fjerner fukt ved 32^, 80% RF
  *** EN 12108-2008

Kast ikke elektriske apparater som usortert avfall; bruk separates innsamlingsordninger. Kontakt lokale myndigheter for informasjon vedrørende innsamlingsordninger tilgengelige. Hvis elektriske apparater blir kastet på fyllplasser erller soppelhauger, kan farlige stoffer lekke ut I grunnvannet ogkommen inn Iæringskjeden, som kan skade din helse og velvare. Nár du erstatter gamle apparater med nye, er forhandler pålagt á ta imot ditt gamle apparat for avfallsbandtering uten kostnad. Ikke kast batterier på bäl, der de kan eksplodere, eller frigjore farlig væske. Hvis du skifter ut uller ødeleg

ger fjernkontrollen, ta ut batteriene og kast dem i samsvar med gjeldende bestemmelser, da de er miljoskadelige.

Miljoopplysninger: Dette utstyret inneholder klimagasser som omfattes av Kyoto-avtalen. Utstyret ma repa-reres ell demonteres av fagpersonell med behorig opplæring.

Dette utstyret ineholder kjolemiddelet R410A, i den mange som er angitt i tabellen ovenfor. Ikke slipp R410A i atmosfaren: R410A er en klimagass som kan bidra til global oppvarming i storrelsesorden (GWP) = 1975

Internet:

Du kan enkelt laste ned den seneste versjonen av bruker-, installsjons- og/eller service manualen pà www.qlima.com

Installingnag av vertical riktng av luftflodet (upp - ner)
