BRUKSANVISNING LB 246PI HUSQVARNA

Transport, oppbevaring og avhending 201

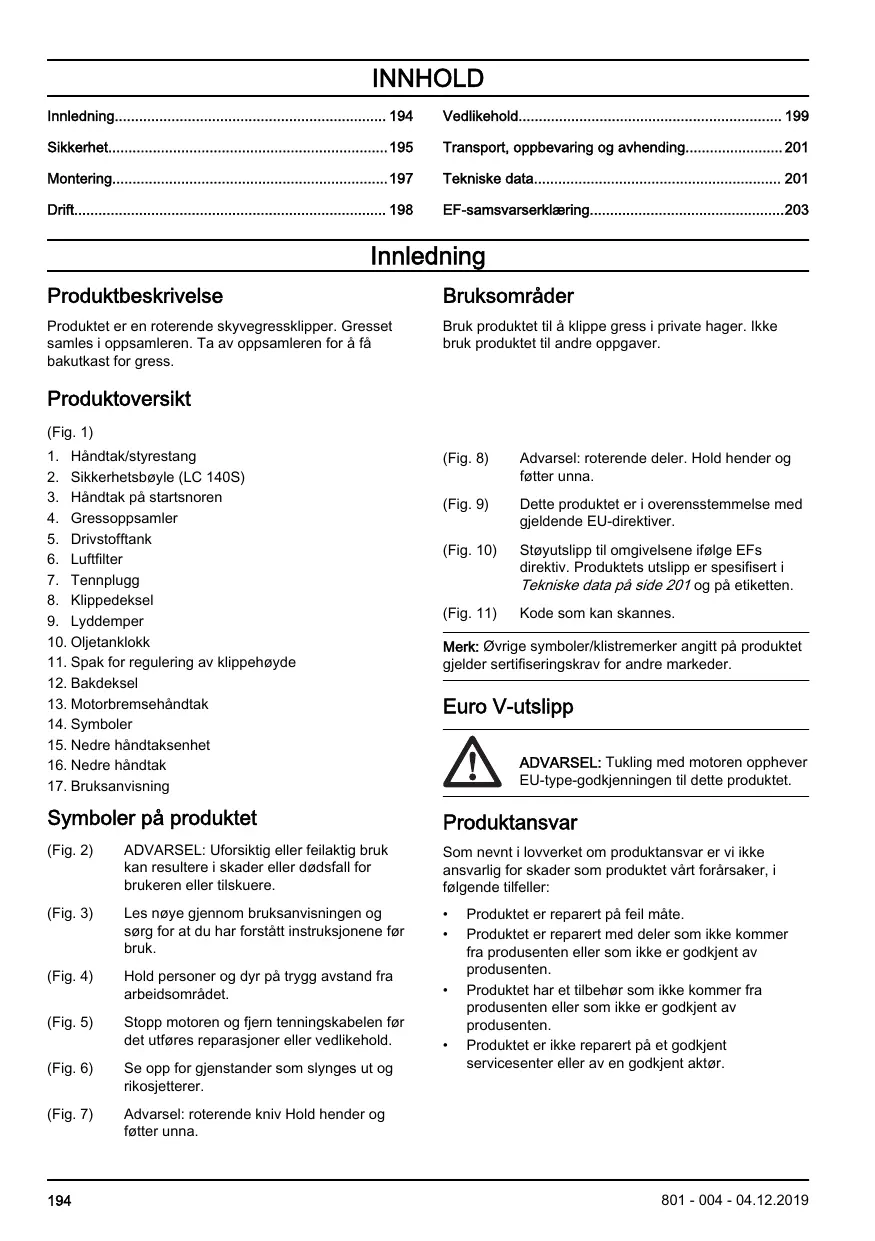

Innledning Produktbeskrivelse

Produktet er en roterende skyvegressklipper. Gresset samles i oppsamleren. Ta av oppsamleren for å få bakutkast for gress.

Bruk produktet til å klippe gress i private hager. Ikke bruk produktet til andre oppgaver.

Produktoversikt (Fig. 1) 1. Håndtak/styrestang 2. Sikkerhetsbøyle (LC 140S) 3. Håndtak på startsnoren 4. Gressoppsamler 5. Drivstofftank 6. Luftfilter 7. Tennplugg 8. Klippedeksel 9. Lyddemper 10. Oljetanklokk 11. Spak for regulering av klippehøyde 12. Bakdeksel 13. Motorbremsehåndtak 14. Symboler 15. Nedre håndtaksenhet 16. Nedre håndtak 17. Bruksanvisning

Advarsel: roterende deler. Hold hender og føtter unna.

Euro V-utslipp ADVARSEL: Tukling med motoren opphever EU-type-godkjenningen til dette produktet.

ADVARSEL: Uforsiktig eller feilaktig bruk kan resultere i skader eller dødsfall for brukeren eller tilskuere.

Som nevnt i lovverket om produktansvar er vi ikke ansvarlig for skader som produktet vårt forårsaker, i følgende tilfeller:

Les nøye gjennom bruksanvisningen og sørg for at du har forstått instruksjonene før bruk.

Stopp motoren og fjern tenningskabelen før det utføres reparasjoner eller vedlikehold.

Se opp for gjenstander som slynges ut og rikosjetterer.

Advarsel: roterende kniv Hold hender og føtter unna.

Produktet er reparert på feil måte. Produktet er reparert med deler som ikke kommer fra produsenten eller som ikke er godkjent av produsenten. Produktet har et tilbehør som ikke kommer fra produsenten eller som ikke er godkjent av produsenten. Produktet er ikke reparert på et godkjent servicesenter eller av en godkjent aktør.

801 - 004 - 04.12.2019

Sikkerhet Sikkerhetsdefinisjoner

Advarsler, oppfordringer og merknader brukes for å understreke spesielt viktige deler av bruksanvisningen. ADVARSEL: Brukes hvis det er fare for personskade eller død for føreren eller andre personer om instruksjonene i håndboken ikke følges. OBS: Brukes hvis det er fare for skade på produktet, annet materiell eller nærliggende områder om instruksjonene i håndboken ikke følges.

Sikkerhet i arbeidsområdet ADVARSEL: Les de følgende advarslene før du bruker produktet. •

Merk: Brukes for å gi mer nødvendig informasjon for en spesifikk situasjon.

Generelle sikkerhetsinstruksjoner

ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet. •

Dette produktet er farlig hvis det brukes feil, eller hvis du ikke er forsiktig. Personskade eller død kan forekomme hvis du ikke følger sikkerhetsinstruksjonene. Dette produktet danner et elektromagnetisk felt når det er i bruk. Dette feltet kan under visse forhold forstyrre aktive eller passive medisinske implantater. For å redusere faren for hendelser som kan føre til alvorlig eller livstruende skade, anbefaler vi at personer med medisinske implantater rådfører seg med lege og produsenten av det medisinske implantatet før dette produktet tas i bruk. Vær alltid forsiktig og bruk sunn fornuft. Hvis du ikke er sikker på hvordan du skal bruke produktet i en bestemt situasjon, må du stoppe og snakke med Husqvarna-forhandleren før du fortsetter. Husk at brukeren er ansvarlig for ulykker som involverer andre personer eller deres eiendom. Hold produktet rent. Sørg for at du kan lese skilt og merker. Ikke la en person bruke produktet med mindre du forsikrer deg om at de har lest og forstått innholdet i bruksanvisningen. Ikke la barn bruke produktet. Hold barn borte fra arbeidsområdet. En ansvarlig voksen må alltid være til stede. Ikke la en person bruke produktet uten kunnskap om instruksjonene. Overvåk alltid personer med redusert fysisk eller mental kapasitet når de bruker produktet. En ansvarlig voksen må alltid være til stede.

Ikke bruk produktet dersom du er trett eller syk eller under påvirkning av alkohol, andre rusmidler eller medisiner. Disse tingene har en negativ effekt på synet, vurderingsevnen og dømmekraften din. Ikke bruk produktet hvis det er defekt. Ikke modifiser dette produktet, og ikke bruk det dersom det er mulig at andre har modifisert det.

Fjern gjenstander som greiner, kvister og steiner fra området før du bruker produktet. Gjenstander som treffer skjæreutstyret, kan slynges ut og forårsake skade på personer og gjenstander. Hold tilskuere og dyr på trygg avstand fra produktet. Bruk aldri produktet i dårlig vær, for eksempel i tåke, regn, sterk vind, sterk kulde, eller ved fare for lyn. Det er slitsomt å bruke produktet i dårlig vær eller på fuktige eller våte steder. Dårlig vær kan forårsake farlige forhold, for eksempel glatt underlag. Hold utkikk etter personer, objekter og situasjoner som kan forhindre sikker bruk av produktet. Se etter hindringer, for eksempel røtter, steiner, kvister, fordypninger og grøfter. Høyt gress kan skjule hindringer. Det kan være farlig å klippe gress i skråninger. Ikke bruk produktet i skråninger som heller mer enn 15 grader. Bruk produktet på tvers av skråninger. Ikke gå opp og ned. Vær forsiktig når du nærmer deg skjulte hjørner eller gjenstander som blokkerer sikten.

• • • • • • • • • • • •

Pass på at kniven ikke kommer borti gjenstander som steiner og røtter. Dette kan gjøre skade på kniven og bøye motorakselen. En bøyd aksel kan forårsake mye vibrasjon og utgjør en svært høy fare for at kniven blir løs. Hvis kniven treffer en gjenstand eller det oppstår kraftige vibrasjoner, må produktet stanses øyeblikkelig. Koble tenningskabelen fra tennpluggen. Kontroller produktet for skader. Reparer skader, eller la et autorisert serviceverksted utføre reparasjon. Du må aldri feste motorbremsehåndtaket permanent til håndtaket når motoren er i gang. Plasser produktet på et stabilt, flatt underlag, og start det. Pass på at kniven ikke berører bakken eller andre gjenstander. Hold deg alltid bak produktet når du bruker det. La alle hjulene være på bakken, og hold begge hender på håndtaket når du bruker produktet. Hold hender og føtter borte fra de roterende knivene. Unngå å vippe produktet opp mens motoren er i gang. Vær forsiktig når du trekker produktet bakover. Du må aldri løfte produktet når motoren er i gang. Hvis du må løfte produktet, må du først stoppe motoren og koble tenningskabelen fra tennpluggen. Ikke gå bakover når du bruker produktet. Stopp motoren når du går over områder uten gress, for eksempel gangveier av grus, stein og asfalt. Ikke løp med produktet når motoren er på. Du må alltid gå mens du bruker produktet. Stopp motoren før du endrer klippehøyde. Utfør aldri justeringer mens motoren er i gang. La aldri produktet være ute av syne mens motoren er i gang. Stopp motoren, og forsikre deg om at skjæreutstyret ikke roterer.

Sikkerhetsinstruksjoner for drift

Sikkerhetsutstyr på produktet ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet. • •

Slik kontrollerer du klippedekselet Klippedekselet gir mindre vibrasjoner og minsker risikoen for skader forårsaket av kniven. •

Motorbremsehåndtaket stopper motoren. Når du slipper motorbremsehåndtaket, stopper motoren. Hvis du vil kontrollere motorbremsehåndtaket, starter du motoren og slipper deretter motorbremsehåndtaket. Hvis motoren ikke stopper innen tre sekunder, må du la et godkjent Husqvarna-serviceverksted justere motorbremsen. (Fig. 12) Lyddemper Lyddemperen begrenser støynivået og sender avgassene bort fra brukeren. Bruk ikke produktet hvis lyddemperen mangler eller er defekt. En defekt lyddemper øker støynivået og faren for brann. ADVARSEL: Lyddemperen blir svært varm under og etter bruk, og når motoren går på tomgang. Vær forsiktig i nærheten av brannfarlige materialer og/eller avgasser for å unngå brann.

ADVARSEL: Les de følgende advarslene før du bruker produktet.

Verneutstyr kan aldri fullstendig forhindre skade, men det reduserer skadeomfanget hvis ulykken inntreffer. Spør forhandleren din om hjelp til å velge riktig utstyr. Bruk hørselsvern hvis støynivået er høyere enn 85 dB. Bruk kraftige, sklisikre støvler eller sko. Ikke bruk åpne sko eller gå barbeint. Bruk tykke langbukser. Bruk vernehansker når det er nødvendig, for eksempel når du fester, undersøker eller rengjør skjæreutstyret.

Undersøk klippedekselet for å sikre at det ikke er noen skader, for eksempel sprekker.

Personlig verneutstyr

Ikke bruk produktet dersom sikkerhetsutstyret er defekt. Utfør regelmessig kontroll av sikkerhetsutstyret. Ta kontakt med ditt Husqvarna-serviceverksted, dersom sikkerhetsutstyret er defekt.

Ikke start produktet hvis motoren lekker. Kontroller motoren for lekkasjer med jevne mellomrom. Vær forsiktig med drivstoff. Drivstoff er brannfarlig, og avgassene er eksplosive og kan forårsake personskade eller død. Ikke pust inn bensindamp, det kan føre til personskade. Pass på at det er tilstrekkelig luftstrøm. Du må ikke røyke i nærheten av drivstoff eller motoren. Ikke sett varme gjenstander i nærheten av drivstoff eller motoren. Ikke fyll på drivstoff når motoren er på. Kontroller at motoren er avkjølt før du fyller på drivstoff. Åpne tanklokket sakte og slipp ut trykket forsiktig før du fyller. Ikke fyll drivstoff på motoren innendørs. En utilstrekkelig luftstrøm kan føre til personskade eller dødsfall på grunn av kveling eller karbonmonoksidforgiftning. Trekk til drivstofflokket helt. Hvis drivstofflokket ikke er strammet, kan det utgjøre en risiko for brann. Flytt produktet minst 3 m (10 fot) fra stedet der du fylte tanken, før du starter det. Fyll ikke drivstofftanken helt opp. Varme fører til at drivstoffet utvider seg. Lad det være litt plass øverst i drivstofftanken.

Sikkerhetsinstruksjoner for vedlikehold ADVARSEL: Les de følgende advarslene før du bruker produktet. • • • •

Eksosen fra motoren inneholder karbonmonoksid, en luktfri, giftig og svært farlig gass. Ikke start motoren innendørs eller i lukkede rom. Før du utfører vedlikehold på produktet, må du stoppe motoren og fjerne tenningskabelen fra tennpluggen. Bruk vernehansker når du utfører vedlikehold på skjæreutstyret. Kniven er svært skarp, og det er lett å kutte seg. Tilbehør og endringer på produktet som ikke er godkjent av produsenten, kan føre til alvorlig personskade eller død. Ikke foreta endringer av produktet. Bruk bare tilbehør som er godkjent av produsenten. Hvis vedlikeholdet ikke utføres riktig og regelmessig, øker faren for personskade og skade på produktet. Bare utfør vedlikehold som beskrevet i denne brukerveiledningen. Alt annet vedlikehold må utføres av et godkjent Husqvarna-serviceverksted. La et godkjent Husqvarna-serviceverksted utføre service på produktet regelmessig. Skift ut alle skadde, slitte eller ødelagte deler.

Montering Slik monterer du håndtaket 1. Sett pinnene nederst på det nedre håndtaket inn i hullene, som angitt i illustrasjonen. Rett inn skruehullene, og fest skruene, skivene og knottene. Trekk til knottene helt. (Fig. 13) 2. Rett inn hullene i håndtaket med hullene i det nedre håndtaket, og fest skruene, skivene og knottene. På høyre side fester du også sløyfen for startsnoren. Trekk til knottene helt. (Fig. 14) 3. Bruk den medfølgende kabelholderen til å feste kablene til håndtaket. (Fig. 15) Merk: Kontroller at kablene ikke er strammet for hardt.

Slik justerer du høyden på håndtaket 1. Løsne de nedre knottene. (Fig. 16) 2. Demonter knotten, skiven og skruen. 3. Håndtaket kan stilles i 2 forskjellige høyder. Juster håndtaket til den passende høyden med festeskruen i ett av de to hullene. (Fig. 17) 4. Monter skruen og knotten. 5. Skyv knottene oppover mot håndtaket til de stopper og du hører et klikk. Trekk til knottene. (Fig. 18)

801 - 004 - 04.12.2019

Slik setter du produktet i transportstilling 1. Tøm oppsamleren. 2. Løsne de to knottene på det øvre håndtaket, og fold håndtaket nedover. (Fig. 19) 3. Løsne de nedre knottene. 4. Flytt knottene til den nedre enden av sporene på venstre og høyre side av produktet. (Fig. 20) 5. Vipp håndtaket forover. (Fig. 21)

Slik regulerer du klippehøyden

Husqvarna Connect er en kostnadsfri app for mobilenheten din. Husqvarna Connect-appen gir utvidede funksjoner for Husqvarna-produktet ditt:

1. Flytt spaken for klippehøyde bakover for å øke klippehøyden.

utvidet produktinformasjon informasjon om og hjelp med produktdeler og service

2. Flytt spaken for klippehøyde forover for å senke klippehøyden. (Fig. 28) OBS: Ikke sett klippehøyden for lavt. Knivene kan treffe bakken hvis overflaten av plenen ikke er vannrett.

Slik begynner du å bruke Husqvarna Connect 1. Last ned Husqvarna Connect-appen på mobilenheten din.

2. Utfør registrering i Husqvarna Connect-appen.

1. Sørg for at tenningskabelen er koblet til tennpluggen.

3. Følg instruksjonene i Husqvarna Connect-appen for å koble til og registrere produktet.

2. Før du starter produktet for aller første gang, trykker du på primeren fem ganger. Neste gang du starter produktet når motoren er kald, trykker du på primeren tre ganger.

Før du bruker produktet 1. Les nøye gjennom bruksanvisningen, og sørg for at du har forstått instruksjonene. 2. Undersøk skjæreutstyret for å sikre at det er riktig festet og justert. Se Slik kontrollerer du skjæreutstyret på side 200. 3. Fyll drivstofftanken. Se Slik fyller du drivstoff på side 198. 4. Fyll oljetanken, og kontroller oljenivået. Se Slik kontrollerer du oljenivået på side 200.

Slik fyller du drivstoff Bruk miljøbensin/alkylatbensin, hvis det er tilgjengelig. Hvis miljøbensin/alkylatbensin ikke er tilgjengelig, bruk blyfri bensin av god kvalitet eller blybensin med oktantall 90 eller høyere. OBS: Ikke bruk bensin med et oktantall som er mindre enn 90 RON (87 AKI). Dette kan skade produktet. 1. Åpne drivstofflokket sakte for å slippe ut trykket. 2. Fyll langsomt med en bensinkanne. Hvis du søler drivstoff, kan du tørke det opp med en klut og la det som måtte være igjen, lufttørke.

Slik brukes hjuldriften (LC 140S) • • •

Skyv sikkerhetsbøylen i retning av håndtaket. (Fig. 30) Før du trekker produktet bakover, koble ut driften og skyv produktet forover ca. 10cm. Løsne sikkerhetsbøylen for å frakoble driften, for eksempel når du går nær en hindring.

Slik stopper du produktet •

Ikke klipp mer enn 1/3 av lengden på gresset. Klipp først med klippehøyden stilt høyt. Undersøk resultatet og senk klippehøyden til det aktuelle nivået. Hvis gresset er veldig langt, kjører du sakte og klipper to ganger om nødvendig. Klipp i forskjellige retninger hver gang, for å unngå striper i plenen.

Vedlikehold Innledning ADVARSEL: Før du utfører vedlikeholdsarbeid, må du lese og forstå kapittelet om sikkerhet. For alt vedlikehold og reparasjonsarbeid på produktet er det nødvendig med spesiell opplæring. Vi garanterer fagmessig reparasjon og service. Hvis forhandleren ikke er et serviceverksted, må du snakke med dem for å få informasjon om nærmeste serviceverksted.

Vedlikeholdsskjema Vedlikeholdsintervallene er beregnet med utgangspunkt i daglig bruk av produktet. Intervallene kan endres hvis produktet ikke brukes daglig. For vedlikehold merket med * kan du se instruksjonene i Sikkerhetsutstyr på produktet på side 196.

Vedlikehold Slik utfører du en generell inspeksjon

X Kontroller oljenivået.

X Rengjør produktet.

X Kontroller skjæreutstyret.

X Kontroller klippedekselet*.

Skift olje (første gang etter fem timers bruk og deretter etter hver femtiende times bruk).

X Kontroller drivstoffsystemet.

Slik rengjør du produktet på utsiden • •

Bruk en børste for å fjerne løv, gress og smuss. Kontroller at luftinntaket på toppen av motoren ikke er blokkert. Produktet må ikke rengjøres med høytrykksspyler. Hvis du bruker vann til å rengjøre produktet, må du ikke spyle vann direkte på motoren.

Slik rengjør du den indre overflaten av klippedekselet 1. Tøm drivstofftanken. 2. Plasser produktet på siden med lyddemperen ned. OBS: Hvis produktet settes med luftfilteret ned, kan motoren bli skadet. 3. Spyl innsiden av klippedekselet med vann.

Slik kontrollerer du skjæreutstyret ADVARSEL: For å hindre utilsiktet start må du fjerne tenningskabelen fra tennpluggen. ADVARSEL: Bruk vernehansker når du utfører vedlikehold på skjæreutstyret. Kniven er svært skarp, og det er lett å kutte seg.

3. Fjern gjenværende olje fra peilepinnen. 4. Sett peilepinnen helt ned i oljetanken for å gi et korrekt bilde av oljenivået. 5. Fjern peilepinnen. 6. Kontroller oljenivået på peilepinnen. 7. Hvis oljenivået er lavt, fyller du på motorolje og utfører en ny kontroll av oljenivået.

Slik skifter du motorolje

1. Kontroller skjæreutstyret med henblikk på skader og sprekkdannelse. Bytt alltid ut skadet skjæreutstyr.

ADVARSEL: Motorolje er svært varm rett etter at motoren har stoppet. La motoren bli avkjølt før du tapper ut motorolje. Rengjør med såpe og vann hvis du søler motorolje på huden.

2. Sjekk om kniven er skadet eller sløv. Merk: Kniven må balanseres etter at den er slipt. La et servicesenter slipe, skifte og balansere kniven. Hvis du treffer en hindring som fører til at produktet stopper, må du skifte ut den skadde kniven. La serviceverkstedet vurdere om kniven kan slipes eller om den må skiftes ut.

1. Bruk produktet til drivstofftanken er tom.

4. Sett en beholder under produktet for å samle opp olje.

1. Lås kniven med en trekloss. (Fig. 31) 2. Fjern knivbolten.

2. Fjern tenningskabelen fra tennpluggen. 3. Ta av oljetanklokket.

5. Vipp produktet for å tappe av oljen fra tanken.

6. Fyll på ny motorolje av typen som anbefales i Tekniske data på side 201.

4. Undersøk knivstøtten og knivbolten for å se om det finnes skader.

7. Kontroller oljenivået. Se Slik kontrollerer du oljenivået på side 200.

5. Undersøk motorakselen for å forsikre deg om at den ikke er bøyd.

Et luftfilter som brukes i lang tid aldri bli fullstendig rent. Skift luftfilteret med jevne mellomrom. Merk: Bytt alltid ut skadet luftfilter.

Slik rengjør du skumplastfilteret 1. Ta av luftfilterdekselet og fjern skumplastfilteret. 2. Rengjør skumplastfilteret med såpe og vann. 3. Skyll skumplastfilteret i rent vann. 4. Klem ut vannet fra skumplastfilteret, og la det tørke. OBS: Ikke bruk trykkluft. Det kan føre til skade på skumplastfilteret. 5. Smør skumplastfilteret med motorolje. 6. Trykk en ren klut mot skumplastfilteret for å fjerne overflødig olje. 7. Sett luftfilteret tilbake. Kontroller at luftfilteret er helt forseglet mot luftfilterholderen. 8. Sett luftfilterdekselet på plass.

Kontrollere tennpluggen OBS: Bruk alltid anbefalt type tennplugg. Feil tennpluggtype kan føre til skade på produktet.

Undersøk tennpluggen hvis motorens effekt er for lav, ikke er enkel å starte eller ikke fungerer riktig på tomgang. Følg disse instruksjonene for å redusere risikoen for uønsket materiale på tennpluggenes elektroder: a) Pass på at tomgangsturtallet er riktig justert. b) Pass på at drivstoffblandingen er riktig. c) Kontroller at luftfilteret er rent. Hvis tennpluggen er skitten, må du rengjøre den og samtidig kontrollere at elektrodeavstanden er riktig. Se Tekniske data på side 201. (Fig. 34) Skift tennpluggen når det er nødvendig.

Slik undersøker du drivstoffsystemet • •

Undersøk drivstofflokket og pakningen til lokket for å sikre at det ikke er noen skader. Undersøk drivstoffslangen for å sikre at det ikke finnes lekkasjer. Hvis drivstoffslangen er ødelagt, må du la et serviceverksted skifte den ut.

Slik justerer du clutchvaieren Hvis driften føles langsom, er det nødvendig å justere clutchvaieren. 1. Du kan justere lengden ved å feste den i forskjellige hull på sikkerhetsbøylen. Reduser lengden på clutchvaieren for å øke hastigheten. Forleng clutchvaieren for å redusere hastigheten. (Fig. 35) Merk: Hvis driften er innkoblet når du ikke trekker i sikkerhetsbøylen, må du forlenge clutchvaieren. 2. For små justeringer av hastigheten kan du vri på justeringsskruen. Hvis du vil øke hastigheten, dreier du justeringsskruen mot urviseren. Hvis du vil senke hastigheten, dreier du justeringsskruen med urviseren. (Fig. 36) Hvis driften fremdeles føles langsom etter justeringen, må du la et godkjent serviceverksted skifte drivremmen.

Transport, oppbevaring og avhending Transport og oppbevaring

Før oppbevaring og transport av produktet og drivstoff, må du kontroller at det ikke finnes lekkasjer eller gasser. Gnister eller åpen ild, for eksempel fra elektriske apparater eller varmekjeler, kan starte en brann. Bruk alltid godkjente beholdere for oppbevaring og transport av drivstoff. Tøm drivstofftanken før du setter produktet til oppbevaring over en lengre periode. Lever drivstoffet hos en returstasjon. Sørg for sikkert feste av produktet under transport for å unngå skader og ulykker.

Oppbevar produktet på et låst sted for å hindre tilgang for barn eller personer som ikke er godkjent. Oppbevar produktet på et tørt og frostfritt sted.

Motorens merkeeffekt er gjennomsnittlig nettoeffekt (ved angitt turtall) for en typisk produksjonsmotor for motormodellen, målt ifølge SAE-standarden J1349/ISO1585. Masseproduserte motorer kan avvike fra denne verdien. Faktisk effekt for motoren montert på det ferdige produktet vil avhenge av driftshastighet, klimaforhold og andre verdier.

Lydeffektnivå, mål dB (A)

Gressoppsamlerkapasitet, liter

Drivstoff-/smøresystem

Vekt Med tomme tanker, kg Støyutslipp 70

Lydnivåer 71 Lydtrykknivå ved brukerens øre, dB (A) Vibrasjonsnivåer 72 Styre, m/s2 Klipping

Kjør Hastighet, km/t

Claes Losdal, Development Manager/hageprodukter (autorisert representant for Husqvarna AB og ansvarlig for teknisk dokumentasjon)
