BRUKSANVISNING P372XGHL SMEG

Innholdsfortegnelse

1 Advarsler 26

1.1 Generelle sikkerhetsregler 26
1.2 Typeskilt 27
1.3 Produsentens ansvar 27
1.4 Produktets hensikt 27
1.5 Kassering 27
1.6 Denne bruksanvisningen 28
1.7 Hvordan lese bruksanvisningen 28

2 Beskrivelse 29

2.1 Generell beskrivelse 29
2.2 Symboler 30

3 Bruk 31

3.1 Advarsler 31
3.2 Første gangs bruk 31
3.3 Bruk av platetoppen 32

4 Rengjøring og vedlikehold 34

4.1 Advarsler 34
4.2 Rengjøring av produktet 34

5 Installasjon 36

5.1 Sikkerhetsinstrukser 36
5.2 Utskjæring i benkeplaten 36
5.3 Innfelling 37
5.4 Monteringsbraketter 38
5.5 Gasstilkobling 38
5.6 Tilpasning til forskjellige gasstyper 40
5.7 Elektrisk tilkobling 46

Disse instruksjonene gjelder kun for destinasjonslandet, angitt på typeskiltet som er å finne på produktet.

Denne platetoppen for innfelling tilhører klasse 3.

Vi anbefaler deg å lese nøye gjennom bruksanvisningen. Den inneholder alle nødvendige anvisninger for å bevare produktets estetiske og funksjonelle egenskaper over tid.

For mer informasjon om produktet besøker du: www.smeg.com

1 Advarsler

1.1 Generelle sikkerhetsregler

Personskader

• Dette produktet og de tilgjengelige delene blir svært varme under bruk.
• Ikke berør varmelementene under bruk.
• Hold barn som er yngre enn 8 år unna produktet, hvis de ikke er under konstant oppsyn.
  • Barn må ikke leke med produktet.
• Dette produktet kan brukes av barn som er eldre enn 8 år og av personer med reduserte fysiske eller mentale evner, eller som mangler erfaring og kunnskap, hvis de er under oppsyn av eller har fått instrukser fra voksne som er ansvarlige for deres sikkerhet.
• Ikke legg metallgjenstander (f.eks. kniver, gafler, skjeer og lokk) oppå produktet under bruk.
• Slå av produktet etter bruk.

• Slukk aldri flammer/branntilløp med vann. Slå av produktet og dekk til flammen med et lokk eller et brannteppe.

• Rengjøring og vedlikehold må ikke utføres av barn uten oppsyn.

• Installasjon og service må utføres av autorisert teknisk personale i samsvar med gjeldende standarder.
• Ikke foreta endringer på produktet.
• Ikke stikk skarpe metallgjenstander (bestikk eller redskap) inn i slissene.
• Prøv aldri å reparere produktet selv, eller uten hjelp fra autorisert teknisk personale.
• Hvis strømkabelen er skadet, må du øyeblikkelig kontakte teknisk service som vil sørge for å skifte den ut.

Skader på produktet

• Ikke bruk slipende eller etsende rengjøringsmidler på glassdeler (f.eks. produkter i pulverform, flekkfjernere og stålsvamper).
• Bruk eventuelt redskaper i tre eller plast.
• Ikke sitt på produktet.
• Ikke bruk dampstråler til rengjøring av produktet.

• Ikke dekk til åpninger for ventilasjon og varmespredning.

• Hold alltid øye med produktet när du arbeider med olje og fett.

• Ikke legg gjenstander oppå stekeflatene.
• Produktet må ikke under noen omstendigheter brukes til å varme opp rom.

1.2 Typeskilt

- Tekniske data, serienummeret og merkingen er oppført på typeskiltet. Typeskiltet må ikke fjernes.

1.3 Produsentens ansvar

Produsenten er ikke ansvarlig for skader på personer eller eiendom forårsaket av:

• bruk av produktet til annen bruk enn den som er beskrevet,
• manglende overholdelse av kravene i brukerhåndboken,
• tukle med noen del av produktet,
• bruk av uoriginale reservedeler.

1.4 Produktets hensikt

• Dette produktet er beregnet til tilberedning av mat i et husholdningsmiljø. Enhver annen bruk er feilaktig bruk.
• Produktet er ikke beregnet på bruk med eksterne tidsbrytere, eller med fjernkontroll.

1.5 Kassering

Dette produktet må ikke kastes som vanlig avfall, men må kasseres separat (direktiver 2002/95/EF, 2002/96/EF, 2003/108/EF). I henhold til gjeldende EU-direktiver, inneholder dette produktet ingen stoffer i slike konsentrasjoner, at de kan vurderes som farlige for helse og miljø.

For kassering av produktet:

- Skjær av strømkabelen og fjern den sammen med kontakten.

Elektrisk spenning Fare for elektrisk støt

• Slå av hovedstrømforsyningen.
• Koble strømkabelen fra strømforsyningen.

- Lever produktet til en gjenbruksstasjon for elektrisk og elektronisk avfall, eller lever det tilbake til en forhandler som tilbyr tjenesten ved kjøp av et nytt tilsvarende produkt.

Som emballasje for våre produkter benytter vi gjenbrukbare materialer som ikke forurenser miljøet.

- Lever emballasjen til en gjenbruksstasjon.

Plastemballasje Fare for kvelning

• Ta vare på emballasjen på en forsvarlig måte.
• Ikke la barn leke med plastemballasjen.

1.6 Denne bruksanvisningen

Denne bruksanvisningen er en viktig del av produktet og må derfor oppbevares intakt og på et sted som er lett tilgjengelig for brukeren, under hele produktets levetid. Les denne bruksanvisningen nøye før du bruker produktet.

1.7 Hvordan lese bruksanvisningen

Denne bruksanvisningen benytter følgende symboler:

Advarsler

Generell informasjon om denne bruksanvisningen, om sikkerhet og kassering etter endt levetid.

Beskrivelse

Beskrivelse av produktet og tilbehøret.

Bruk

Informasjon om bruk av produktet og tilbehøret, råd om tilberedning.

Rengjøring og vedlikehold

Informasjon om riktig rengjøring og vedlikehold av produktet.

Installasjon

Informasjon for kvalifisert tekniker: Installasjon, ibruktaking og kontroll.

Sikkerhetsregler

Informasjon

Råd

1. Avsnitt i bruksanvisningen.

- Enkelt bruksanvisning.

2 Beskrivelse

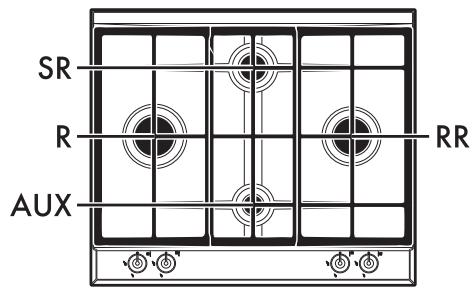

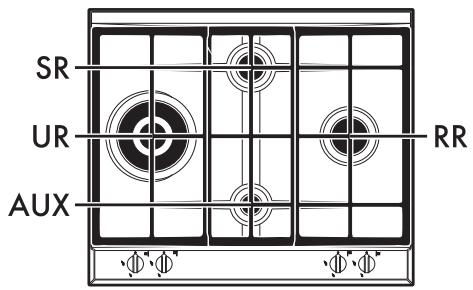

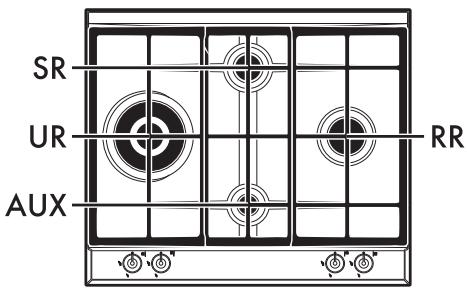

2.1 Generell beskrivelse

60 cm

70 cm

AUX = Ekstra

SR = Halvrask

RR = Rask redusert

R = Rask

UR = Ultrarask

UR2 int = Ultrarask innvendig krone

UR2 est = Ultrarask utvendig krone

2.2 Symboler

Kokesoner

□|Framre venstre
□ Sentral venstre
□ | Bakre venstre
| □ | Sentral indre
|□| Sentral ekstern
|□ Framre høyre
□ Sentral høyre
Bakre høyre

Knapper for bluss

Nyttig for å få adgang til og regulere blussene på platetoppen. Trykk inn og drei knappene mot klokka til verdien √ for å antenne de tilhørende blussene. Drei knappene i området mellom maksimum √ og minimum √ for å regulere flammen. Sett knappene tilbake i posisjonen ○ for å slukke blussene.

(kun på enkelte modeller)

Blusset med dobbel brennerkrone består at et ekstrabluss og et raskt bluss. Det reguleres av to forskjellige knapper som gjør det mulig å bruke blussene sammen eller hver for seg, avhengig av behov.

3 Bruk

3.1 Advarsler

Feilaktig bruk Fare for forbrenninger

• Forsikre deg om at brennerkronene er korrekt plassert på plassene sine, med de tilhørende brennerdekslene.
• Fett og olje som varmes opp vil kunne antennes. Utvis maksimal forsiktighet.
• Hold alltid øye med produktet under tilberedninger som kan frigjøre olje og fett.
• Ikke spray med sprayprodukter i nærheten av produktet.
• Ikke ta på produktets varmelementer när det er i funksjon. La dem avkjøles för du eventuelt fortsetter med rengjøring.
• Ikke la barn som er yngre enn 8 år oppholde seg i nærheten av produktet under bruk.

Feilaktig bruk Fare for skader på overflater

• Ikke bruk aluminiumsfolie til å dekke over blussene eller platetoppen.
• Kokekarene og grillpannene må plasseres innenfor omkretsen til platetoppen.
• Alle beholdere og kokekar må ha flat og jevn bunn.
• Ved søl eller lignende fjern den utsølte væsken fra platetoppen.

3.2 Første gangs bruk

1. Fjern eventuell beskyttelsesfilm fra utsiden eller innsiden av produktet, og fra tilbehøret.
2. Fjern alle eventuelle etiketter (bortsett fra typeskiltet med tekniske data) fra tilbehøret.
3. Fjern og vask alt tilbehør til produktet (se 4 Rengjøring og vedlikehold).

3.3 Bruk av platetoppen

Toppens betjeningsknapper og kontrollinnretninger er samlet på kontrollpanelet foran. I nærheten av hver knapp er det tilhørende blusset angitt. Produktet er utstyrt med en innretning for automatisk antenning. Du trenger bare å dreie knappen mot klokka til symbolet med maksimal flamme, til blusset er antent. Hvis blusset ikke tennes i løpet av de første 15 sekundene setter du knappen tilbake på og venter i 60 sekunder før du forsøker på nytt. Når blusset er tent holder du knappen inne i noen sekunder for at varmeelementet skal få tid til å varmes opp. Det kan skje at blusset slukkes når du slipper knappen: Det betyr at termoelementet ikke har blitt tilstrekkelig varmet opp. Vent litt før du gjentar operasjonen. Hold knappen innen lengre.

Hvis du blusset skulle slukkes utilsiktet, vil en sikkerhetsinnretning sørge for at gasstilførselen kuttes, selv når kranen er åpen. Sett knappen tilbake på Ⓞ og ikke prøv å tenne blusset igjen før etter 60 sekunder.

Korrekt plassering av ristene

Under ristene er det plassert hule puter i silikon, som skal plasseres på de tilhørende festetappene du finner på platetoppen.

Pass på at ristene ganske enkelt er sentrert på de tilhørende blussene, uten at de må være i hevet eller hellende posisjon. Hvis så skulle være tilfelle, sett dem på plass på nytt.

Hvis et kokekar skulle være ustabilt må du kontrollere om du ikke har plassert ristene feil.

Korrekt plassering av brennerkroner og - deksler

Før du slår på gassblussene på platetoppen må du forsikre deg om at brennerkronene er plassert på riktig plass, med tilhørende deksler. Pass på at åpningene på blussene er i samsvar med tennerne og termoelementene. Kontroller dessuten at festene for brennerhettene faller korrekt på plass i åpningene på blusset.

Praktiske råd for bruk av platetoppen

For optimal utnyttelse av blussene og et minimalt gassforbruk, må du bruke kokekar utstyrt med lokk og som har riktig størrelse i forhold til blusset, for å unngå at flammen stiger opp over kantene. Når du når kokepunktet reduserer du flammen nok til at væsken ikke koker over.

Diameter på kokekarene:

• Ekstra: 7 - 18 cm.
  • Halvrask: 10 - 24 cm.
  • Rask redusert: 12 - 24 cm.
• Rask: 14 - 26 cm.
• Ultrarask: 12 - 26 cm.
• Ultrarask 2: 12 - 26 cm.

Under tilberedning må alle kokekar eller grillpanner for å unngå forbrenninger eller skader på platetoppen plasseres innenfor omkretsen til platetoppen.

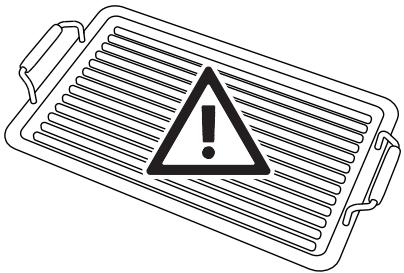

Begrensninger for bruk av grillpanner

Feilaktig bruk Fare for skader på overflater

- Ikke bruk grillpanner i støpejern.

Hvis du skulle ønske å bruke en grillpanne må du følge disse reglene:

• Bruk kun grillpanner i aluminium, med antiklebende belegg, og med må som ikke overstiger 35 x 26 cm;
• for å unngå skader på produktet og på teflonbelegget kan teflonbelagte grillpanner forvarmes uten mat i maksimalt 5 minutter. Deretter plasserer du matvarene på grillpannen og fortsetter med tilberedningen, uten å noen gang overstige 40 minutters bruk,
  • pass på at flammene på blusset ikke kommer opp over kantene på grillpannen
• hold sideveggen i en minimumsavstand på 150 mm fra kanten av grillpannen;
• ikke plasser grillpannen på flere bluss samtidig.

4 Rengjøring og vedlikehold

4.1 Advarsler

Feilaktig bruk Fare for skader på overflater

• Ikke bruk dampstråler til rengjøring av produktet.
• Ikke bruk rengjøringsprodukter som inneholder klor, ammoniakk eller blekemiddel på ståldeler, eller deler med metallisk overflatefinish (f.eks. anodisering, fornikling eller kromatering).
• Ikke bruk slipende eller etsende rengjøringsmidler på glassdeler (f.eks. produkter i pulverform, flekkfjernere og stålsvamper).
• Bruk ikke grove eller slipende materialer eller kvasse metallskraper.
• Ikke vask avtakbare deler, slik som ristene på platetoppen, brennerkronene og -dekslene i oppvaskmaskin.

4.2 Rengjøring av produktet

For å bevare produktets overflater i god stand, må de rengjøres regelmessig etter bruk. La dem kjøle seg ned først.

Vanlig, daglig rengjøring

Bruk alltid kun spesielle produkter som ikke inneholder slipende eller klorbaserte syrer. Hell produktet på en fuktig klut og rengjør overflaten, skyll godt og tørk av med en myk klut eller en mikrofiberklut.

Matflekker eller rester

Bruk aldri metallsvamper eller kvasse skraper, da dette kan skade overflatene.

Bruk vanlige ikke-slipende produkter og kjøkkenredskap av tre eller plast dersom det er nødvendig. Skyll grundig og tørk med en tørr klut eller mikrofiberklut.

Unngå at sukkerholdige matrester (f.eks. syltetøy) brenner seg fast inne i produktet. Hvis de brenner seg fast over for lang tid, kan det ødelegge emaljebelegget inne i produktet.

Rengjøring og vedlikehold

Rister for platetoppen

Ta av ristene og rengjør med lunkent vann og ikke slipende oppvaskmiddel. Fjern alle rester omhyggelig. Tørk delene og sett dem på plass på platetoppen igjen.

Det at ristene er i kontinuerlig kontakt med flammen vil over tid kunne føre til endringer i emaljen på de stedene der produktet kommer i kontakt med varmen. Det er et helt naturlig fenomen som ikke har noen innvirkning på funksjonen til denne komponenten.

Brennerkroner og -deksler

Brennerkronene og dekslene kan tas av, for å gjøre rengjøringen enklere. Vask dem i varmt vann og med et ikke slipende vaskemiddel. Fjern alle rester og smuss omhyggelig, og vent til delene er helt tørre. Sett brennerkronene på plass igjen, pass på at de plasseres på riktig plass og med de tilhørende dekslene.

Tennere og termoelementer

For en god funksjon må tennerne og termoelementene alltid være rene. Kontroller ofte om det er nødvendig å rengjøre dem med en fuktig klut. Eventuelle tørre rester kan fjernes med en trepinne eller en nål.

5 Installasjon

5.1 Sikkerhetsinstrukser

Varmeutvikling under funksjon av produktet Brannfare

• Kontroller at møbelmaterialet er varmebestandig.
• Kontroller at møbelet er utstyrt med alle nødvendige åpninger.

Finéroverflater, limte overflater eller plastoverflater på møbler i nærheten må være varmebestandige (>90 °C), ellers kan disse deformere seg over tid.

Den minste avstanden som må overholdes mellom avtrekkshettene og kokeflaten må minst tilsvare den som er indikert i monteringsanvisningen for avtrekkshetten.

Overhold den minste avstanden på baksiden ved utskjæring i benkeplaten, som indikert i monteringsillustrasjonene.

5.2 Utskjæring i benkeplaten

Det følgende inngrepet krever murarbeid og/eller snekkerarbeid og må derfor utføres av en kvalifisert tekniker.

Installasjonen kan foretas på ulike materialer, slik som mur, metall, heltre, eller tre belagt med plastlaminater, så lenge de er varmebestandige (>90 °C).

Lag en åpning med de viste målene i møbelets benkeplate.

L (mm)	X (mm)	Y (mm)
600 - 720	555÷560	478÷482

A (mm)	B (mm)	C (mm)	D (mm)	E (mm)
min 150	min 460	min 750	20÷60	min 50

5.3 Innfelling

På innfelt rom for ovn

Avstanden mellom platetoppen og kjøkkenmøblene, eller innfelte enheter, må være slik at den sikrer en tilstrekkelig ventilasjon og et tilstrekkelig utslipp av luft. Hvis den installeres over en ovn, må man sørge for at det finnes avstand mellom platetoppens bunn og ovnen som er installert under.

med åpning i bunnen

med åpning i bunnen og på baksiden

Hvis dette produktet installeres over en ovn, må denne være utstyrt med en kjølevifte.

På et tomt skap eller skuffer

Hvis det befinner seg andre møbler (sidevegger, skuffer, osv.), oppvaskmaskiner eller kjøleskap under platetoppen, må det installeres en dobbelt bunn i tre med en minste avstand på 10 mm fra platetoppens underside, for å unngå utilsiktet kontakt. Den doble bunnen må kun fjernes ved hjelp av egnet verktøy.

med åpning i bunnen

med åpning på baksiden

Manglende installasjon av en dobbelt trebunn utsetter brukeren for en mulig utilsiktet kontakt med spisse eller varme deler.

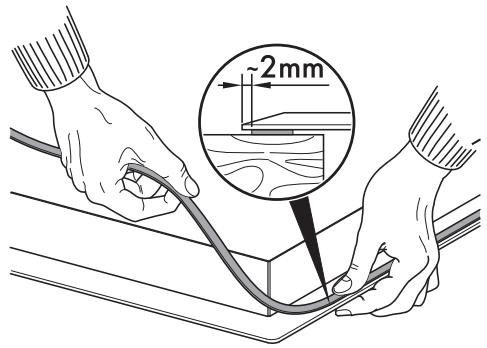

Pakning for platetoppen

Før montering, for å unngå infiltrasjon av væsker mellom platetoppens ramme og benkeplaten, må den medfølgende pakningen med limbånd plasseres langs platetoppens omkrets.

Ikke fest platetoppen med silikon. Hvis det blir nødvendig å fjerne den, ville det ikke være mulig å fjerne platetoppen uten at den tar skade.

5.4 Monteringsbraketter

Skru fast monteringsbrakettene (A) i de tilhørende hullene på sidene av bunndekselet for å feste platetoppen til strukturen på riktig måte.

5.5 Gasstilkobling

Gasslekkasje Fare for eksplosjon

• Etter alle inngrep må du kontrollere at dreiemomentet på gasskoblingene ligger mellom 10 Nm og 15 Nm.
• Der det er nødvendig bruker du en trykkregulator i overensstemmelse med gjeldende standard.
• Ved fullført installasjon må du kontrollere om det finnes eventuelle lekkasjer ved bruk av en såpeløsning, aldri med bruk av flamme.
• Slangene må ikke komme i kontakt med bevegelige deler, og de må heller ikke klemmes.

Generell informasjon

Kobling til gassnettet må gjøres med et solid rør i kobber eller med en fleksibel slange i stål med kontinuerlige vegger, i overensstemmelse med forskriftene som er slått fast i gjeldende standard. Produktet er godkjent for bruk av metangass G20 (2H) med et trykk på 20 mbar. For forsyning med andre typer gass, se kapittelet "5.6 Tilpasning til forskjellige gasstyper". Gassinngangskoblingen er gjenget ½" ekstern gass (ISO 228-1).

Tilkobling med fleksibel slange i stål

Gjennomfør kobling til gassnettet ved bruk av en fleksibel gasslange med kontinuerlig vegg, i overensstemmelse med de egenskapene som er angitt i gjeldende standard.

Skru koblingen 3 godt fast til gasskoblingen 1 på produktet, alltid med den medfølgende pakningen 2 plassert i mellom.

Tilkobling med fleksibel slange i stål med kjegleformet kobling

Gjennomfør kobling til gassnettet ved bruk av en fleksibel gasslange med kontinuerlig vegg, i overensstemmelse med de egenskapene som er angitt i gjeldende standard.

Skru koblingen 3 godt fast til gasskoblingen 1 (gjenget ½" ISO 228-1) på produktet, alltid med den medfølgende pakningen 2 plassert i mellom. Påfør isolerende materiale på gjengene til koblingen 3, etter dette skrur du fast den fleksible slangen i stål 4 til koblingen 3.

Tilkobling til flytende gass

Bruk en trykkregulator og foreta koblingen til gassflasken i henhold til kravene fastsatt av gjeldende standarder.

Forsyningstrykket må respektere verdiene som er angitt i tabellen "Gasstype og installasjonsland".

Ventilasjon i lokalene

Produktet må installert i lokaler som er permanent ventilert, som forutsatt av gjeldende standarder. I lokalet der produktet er installert må det finnes nok luft som trengs til gassforbrenningen, og til å skifte ut luften inne i selve lokalet. Lufteåpningene, beskyttet av rister, må ha egnede dimensjoner i tråd med gjeldende standarder, og være plassert på en slike måte at de ikke er hindret eller tettet igjen, heller ikke delvis.

Lokalet må holdes godt ventilert for å fjerne varmen og fuktigheten som produseres ved tilberedningen. Spesielt etter langvarig bruk anbefaler vi å åpne et vindu eller øke hastigheten på eventuelle ventilatorer.

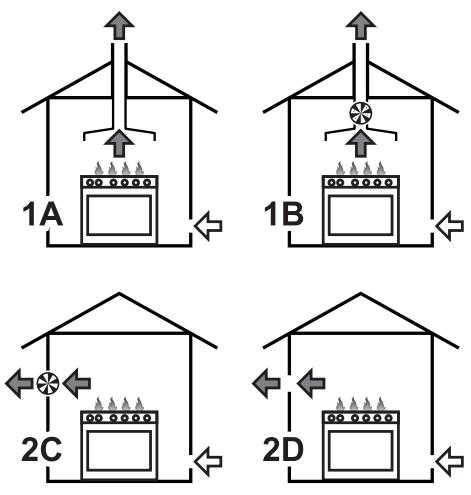

Tømming av forbrenningsproduktene

Tømming av fobrenningsproduktene kan garanteres ved hjelp av avtrekkesvifter med naturlig eller tvungent avtrekk. Et effektivt avtrekkssystem krever nøye planlegging av en godkjent spesialist, og det må gjennomføres i overensstemmelse med posisjonene og avstandene som er angitt i lovverket.

Når installatøren er ferdig må vedkommende utstede et samsvarssertifikat.

1 Tømming ved hjelp av avtrekksvifte
2 Tømming uten hjelp av avtrekksvifte

A Tømming ved hjelp av enkelt skorstein med naturlig trekk
B Tømming ved hjelp av enkelt skorstein med elektrovifte
C Tømming direkte utendørs med elektrovifte montert i vegg eller glass
D Tømming direkte utendørs gjennom veggen

Luft

Forbrenningsprodukter

Elektrovifte

5.6 Tilpasning til forskjellige gasstyper

Produktet er godkjent for bruk av metangass G20 med et trykk på 20 mbar.

I tilfelle av funksjon med andre gasstyper må du skifte ut dysene og regulere primærluften. For å skifte ut dysene og regulere brennerne må du fjerne platetoppen.

Fjerne platetoppen

1. Fjern ristene fra platetoppen.

1. Fjern brennerkronene og de tilhørende dekslene.

1. Trekk knappene oppover for å fjerne dem.

1. Fjern festeskruene fra toppen og platene som tilhører hver enkelt av kokesonene.

1. Kun for modeller på 70 cm må du dessuten fjerne de to bakre skruene.

1. Fjern platetoppen.

Utskiftning av dyser.

1. Løsne skruen A og dytt luftregulatoren helt inn B.
2. Bruk en fast nøkkel til å fjerne dysene C og montere de nye dysene som er egnet for den nye gasstypen, i henhold til indikasjonene gitt i de tilhørende tabellene, (se "Gasstype og installasjonsland").

Dreiemomentet for dysen skal ikke overstige 3 Nm.

1. Reguler luftstrømmen ved å flytte luftregulatoren B, til du oppnår avstanden D som er angitt i den tilhørende tabellen (se "Gasstype og installasjonsland").

2. Etter å ha regulert hver enkelt brenner setter du alle delene i produktet korrekt sammen igjen.

Regulering av minimum for metangass eller bygass

Tenn brenneren og sett den i minimumsposisjon. Ta ut håndtaket på gasskranen og bruk reguleringsskruen på siden av kranen (avhengig av modell), til du oppnår en regelmessig minimal flamme. Monter håndtaket igjen og kontroller at flammen på brenneren er stabil. Drei knappen raskt fra maksimum- til minimumsposisjon: flammen skal ikke slukkes. Gjenta operasjonen på alle gasskranene.

Regulering av minimum for flytende gass

Løsne skruen som er plassert på siden av kranstangen fullstendig.

Etter å ha tilpasset produktet til bruk av en annen gass enn det var regulert for på fabrikken, må du skifte ut etiketten for gassregulering som er påført produktet, med en som gjelder for den nye gasstypen. Etiketten er å finne inne i dyseposen (der den finnes).

Smøring av gasskranene

Over tid kan de forekomme at det blir vanskeligere å skru på gasskranene og de blokkeres. Sørg for å rengjøre dem innvendig og skifte ut smørefettet.

Smøring av gasskranene må gjennomføres av en spesialisert tekniker.

Gasstype og installasjonsland

Ant.

Gasstype

IT

GB-IE

FR-BE

DE

AT

NL

ES

PT

SE

RU

DK

1

Metangass G20

G20 20 mbar

●

●

●

●

●

●

●

●

●

G20/25 20/25 mbar

●

2

Metangass G25

G25 25 mbar

●

3

Metangass G25

G25 20 mbar

●

4

Flytende gass G30/31

G30/31 28/37 mbar

●

●

●

●

G30/31 30/37 mbar

●

●

G30/31 30/30 mbar

●

●

●

5

Flytende gass G30/31

G30/31 50 mbar

●

●

6

Bygass G110

G110 8 mbar

●

●

●

7

Bygass G120

G120 8 mbar

●

På bakgrunn av installasjonslandet kan du avdekke egenskapene til de tilgjengelige gasstypene. Se indikasjonsnummeret for å finne i "Tabeller over egenskapene til bluss og dyser" de riktige verdiene.

Tabeller over egenskapene til bluss og dyser

1	Metangass G20	AUX	SR	RR	R	UR	UR2 int	UR2 est
	Merkeffekt (kW)	1.1	1.7	2.6	3.1	3.5	1.0	3.2
	Diameter dyse (1/100 mm)	76	95	115	126	135	73	130
	Reduser effekt (W)	400	500	750	900	1600	400	1400
	Primærluft (mm)	1	0.5	1	1	1.5	2	1.5
2	Metangass G25	AUX	SR	RR	R	UR	UR2 int	UR2 est
	Merkeffekt (kW)	1.1	1.7	2.5	3.0	3.4	1.0	3.1
	Diameter dyse (1/100 mm)	76	95	115	126	135	73	130
	Redusert effekt (W)	400	500	750	900	1600	400	1400
	Primærluft (mm)	1	0.5	0.5	1	1.5	2	1.5
3	Metangass G25	AUX	SR	RR	R	UR	UR2 int	UR2 est
	Merkeffekt (kW)	1.1	1.7	2.6	3.1	3.5	1.1	3.1
	Diameter dyse (1/100 mm)	82	105	126	140	150	82	140
	Redusert effekt (W)	400	500	750	900	1600	400	1400
	Primærluft (mm)	1	0.5	1	1	1.5	2	2.5
4	Flytende gass G30/31	AUX	SR	RR	R	UR	UR2 int	UR2 est
	Merkeffekt (kW)	1.1	1.7	2.6	3.1	3.5	1.0	3.2
	Diameter dyse (1/100 mm)	48	62	76	85	87	48	85
	Redusert effekt (W)	400	500	750	1000	1600	400	1400
	Primærluft (mm)	1.5	1.5	1.5	8	3	4	12
	Merkeffekt G30 (g/h)	80	124	189	225	254	73	233
	Merkeffekt G31 (g/h)	79	121	186	221	250	71	229
5	Flytende gass G30/31	AUX	SR	RR	R	UR	UR2 int	UR2 est
	Merkeffekt (kW)	1.1	1.7	2.6	3.1	3.5	1.1	3.1
	Diameter dyse (1/100 mm)	42	54	67	76	76	42	73
	Redusert effekt (W)	400	500	800	1000	1600	400	1400
	Primærluft (mm)	1	0.5	1	2	1	2	12
	Merkeffekt G30 (g/h)	80	124	189	225	254	80	225
	Merkeffekt G31 (g/h)	79	121	186	221	250	79	221
6	Bygass G110	AUX	SR	RR	R	UR	UR2 int	UR2 est
	Merkeffekt (kW)	1.1	1.7	2.6	3.1	3.5	1.1	3.2
	Diameter dyse (1/100 mm)	132	165	210	250	270	132	250
	Redusert effekt (W)	400	500	750	900	1400	400	1200
	Primærluft (mm)	0.5	0.5	0.5	0.5	1	1	2
7	Bygass G120	AUX	SR	RR	R	UR	UR2 int	UR2 est
	Merkeffekt (kW)	1.1	1.7	2.6	3.1	3.5	1.1	3.2
	Diameter dyse (1/100 mm)	126	165	200	230	250	126	230
	Reduser effekt (W)	400	500	750	900	1400	400	1200
	Primærluft (mm)	1	0.5	0.5	1	1.5	1	2.5

Dyser som ikke medfølger er å få tak i hos autoriserte serviceverksteder.

5.7 Elektrisk tilkobling

Elektrisk spenning Fare for elektrisk støt

• Elektriske tilkoblinger må utføres av autorisert teknisk personale.
• Bruk personlig verneutstyr.
• Jordkoplingen er påbudt ifølge reglene fastlagt av sikkerhetsnormene for elektriske anlegg.
• Slå av hovedstrømforsyningen.
• Trekk ikke i ledningen for å ta ut kontakten.
• Bruk ledninger som tåler en temperatur på minst 90 °C.
• Skruene til forsyningsledningene på klemmebrettet må trekkes til med et tiltrekkingsmoment på 1,5 - 2 Nm.

Generell informasjon

Kontroller at strømnettets egenskaper er egnet til opplysningene som er oppført på typeskiltet.

Typeskiltet med tekniske data, serienummer og merkenavn er plassert synlig på produktet.

Dette skiltet må aldri av noen grunn fjernes. Utfør jordingstilkoblingene med en kabel som er 20 mm lenger enn de andre kablene.

Produktet kan fungere på følgende måter:

- 220-240 V 1N\~

Bruk en ledning med tre poler 3 x 1 mm².

De angitte verdiene henviser til snittet på den innvendige lederen.

Fast tilkobling

Se til at tilførselsledningen er utstyrt med en allpolet skillebryter i samsvar med forskriftene for installasjon.

Skillebryteren må være i nærheten av produktet og i en lett tilgjengelig posisjon.

Tilkobling med kontakt og støpsel

Påse at pluggen og kontakten er av samme type.

Unngå bruk av reduksjonsstykker, adaptere eller shunter, da de kunne forårsake oppvarming eller brannskader.
