Produkttype	Kjøkkenhette
Merke	Faber
Modell	Pisa 80 X
Bredde	80 cm
Dybde	50 cm (ca.)
Høyde (min-maks)	60-110 cm (ca.)
Vekt	18 kg (ca.)
Strømforsyning	220-240 V ~ 50 Hz
Motoreffekt	200 W (ca.)
Belysning	LED-lamper (2 x 3 W)
Antall hastigheter	3 + intensiv
Maksimal avtrekkskapasitet	650 m³/t (ca.)
Støynivå (maks hastighet)	65 dB(A) (ca.)
Filtertype	Aluminiumsfettfilter (kan vaskes)
Valgfritt kullfilter	Ja, for resirkuleringsmodus
Driftsmodus	Avtrekk eller resirkulering
Betjening	Trykknapper eller glidere (avhengig av variant)
Sikkerhetsfunksjoner	Automatisk avstengningstimer, termisk overbelastningsbeskyttelse
Vedlikehold	Rengjør fettfilteret månedlig; bytt kullfilter hver 3-6 måned
Reparerbarhet	Reservedeler tilgjengelig: motor, lyspærer, filtre, bryter
Sertifiseringer	CE, EAC

Ofte stilte spørsmål - Pisa 80 X FABER

Hvordan installerer jeg Faber Pisa 80 X kjøkkenhette?

Installasjon bør utføres av en kvalifisert tekniker. Sørg for at hetten er montert minst 65 cm over kokeflaten for elektriske platetopper eller 75 cm for gassplatetopper. Følg installasjonsmalen i manualen for å bore hull.

Hvor ofte bør jeg rengjøre fettfilteret?

Aluminiumsfettfilteret bør rengjøres hver måned ved normal bruk. Du kan vaske det i oppvaskmaskin eller for hånd med varmt såpevann. La det tørke helt før du setter det tilbake.

Hvordan bytter jeg kullfilteret?

Fjern først fettfilteret. Kullfilteret sitter bak det. Koble fra det gamle filteret og sett inn det nye. Bytt kullfilteret hver 3. til 6. måned avhengig av bruk.

Kan hetten brukes i resirkuleringsmodus?

Ja, Pisa 80 X kan brukes i resirkuleringsmodus. Du må installere et valgfritt aktivt kullfilter (spesifikk modell) og sørge for at resirkuleringssettet er riktig montert.

Hva er støynivået til hetten?

Støynivået varierer med hastigheten. Ved maksimal hastighet er det omtrent 65 dB(A). Ved lavere hastigheter er det stillere, rundt 45-50 dB(A).

Hvordan bytter jeg LED-lyspæren?

LED-lyspærene er integrerte og kan kreve profesjonell utskifting. Hvis lyset svikter, kontakt Faber kundeservice eller en kvalifisert tekniker. Ikke prøv å demontere lysenheten selv.

Hvorfor trekker ikke hetten ordentlig?

Sjekk om fettfilteret er tett eller om kanalen er blokkert. Sørg også for at kullfilteret (hvis det brukes) ikke er mettet. Rengjør eller bytt filtre og inspiser kanalen for hindringer.

Hva er målene på Pisa 80 X?

Hetten har en bredde på 80 cm, dybde på omtrent 50 cm, og høyde justerbar fra 60 til 110 cm (inkludert skorstein). Eksakte mål finnes i manualen.

Kommer denne hetten med fjernkontroll?

Nei, Pisa 80 X betjenes manuelt via knapper på frontpanelet. Modeller kan variere; sjekk din spesifikke versjon.

Hvor kan jeg finne reservedeler?

Originale Faber reservedeler (filtre, lyspærer, motor) kan bestilles fra autoriserte forhandlere eller via Faber-nettsiden. Bruk modellnummeret Pisa 80 X for å sikre kompatibilitet.

BRUKSANVISNING Pisa 80 X FABER

⚠ ADVARSEL: Fjern beskyttelsesfilmen, før emhætten installeres.

• Fjern fedtfiltrene.

• Fjern fedtfiltrene.

- Udskiftning skal ske hos det tekniske servicecenter. Bestilling kan ske hos det tekniske servicecenter.

For din egen sikkerhet og en riktig funksjon av apparatet, må du lese denne veiledningen nøye før apparatet installeres og tas i bruk. Veiledningen skal alltid følge med apparatet, også hvis det overdras til tredjeperson. Det er viktig at brukerne kjenner til alle apparatets drifts- og sikkerhetsegenskaper.

⚠ Tilkoblingen av kablene må utføres av en kvalifisert tekniker.

• Produsenten er ikke ansvarlig for eventuelle skader som skyldes feil installasjon eller bruk.
• Minste sikkerhetsavstand mellom platetopp og kjøkkentef er 650 mm (noen modeller kan monteres ved lavere høyde; se avsnittet om arbeidsmål og installasjon).
• Hvis installasjonsinstruksjonene for gassplatetoppen spesifiserer en større avstand enn angitt ovenfor, må du overholde dette.
• Kontroller at nettspenningen stemmer med spenningen oppgitt på merkeplaten på innsiden av kjøkkenviften.
• Det er nødvendig å installere hovedbrytere i det faste elektriske systemet i samsvar med forskriftene om kabelsystemer.
• For apparater i klasse I må du kontrollere at hjemmets strømnett er jordet.
• Koble kjøkkenviften til røkrøret med et rør med en diameter på min. 120 mm. Røret må være så kort som mulig. • Følg alle bestemmelsene for luftutløp.
• Ikke koble kjøkkenviften til røkkanaler for utslipp av forbrenningsrøk (f.eks. fra kjeler, peiser, osv.).
• Hvis kjøkkenviften brukes sammen med apparater som ikke bruker strøm (f.eks. gassapparater), må det garanteres en god ventilasjon i rommet for å unngå retur av forbrenningsgassen. Når kjøkkenviften brukes sammen med apparater som ikke bruker strøm, må ikke det negative trykket i rommet overstige 0,04 mbar for å unngå en retur av røkene.
• Luften må ikke føres ut gjennom en røkkanal som brukes for røkutslipp fra apparater som fungerer med gass eller andre forbrenningsstoffer.
• Hvis nettkabelen skades, må den skiftes ut av produsenten eller servicesenteret.
• Sett støpslet inn i en lett tilgjengelig stikkontakt som er i samsvar med gjeldende bestemmelser.
• Følg nøye forskriftene fra de lokale myndighetene vedørende tekniske og sikkerhetsmessige tiltak for røkutslipp.

⚠ ADVARSEL: Fjern beskyttelsesfilmene før kjøkkenviften installeres.

⚠ ADVARSEL: Manglende installasjon av skruer eller beslag i samsvar med disse instruksjonene kan medføre risiko for elsjokk.

- Ikke se mot lyset med optiske instrumenter (kikkert, forstørrelsesglass, osv.).

- Ikke flambér under kjøkkenviften, fordi en brann kan utvikles.

- Barn (over 8 år) eller personer med nedsatte fysiske, sensoriske eller psykiske evner, eller personer uten erfaring og kunnskap må kun bruke apparatet dersom de får tilsyn eller opplæring i en sikker bruk av apparatet og farene knyttet til bruken. Ikke la barn leke med apparatet. Rengjøring og vedlikehold som er brukerens ansvar, må ikke utføres av barn med mindre de er under tilsyn.

- Dette apparatet er ikke egnet til bruk av personer (inkl. barn) med nedsatte fysiske, sensoriske eller psykiske evner, eller personer uten erfaring og kunnskap i bruk av apparatet med mindre de er overvåket og opplært.

⚠️ De tilgjengelige delene kan bli veldig varme når platetopper/komfyrer er i bruk.

- Rengjør og/eller skift ut filtrene etter oppgitt intervall (brannfare). Se avsnittet Vedlikehold og rengjøring.

- Det må være en god utlufting i rommet når kjøkkenviften brukes samtidig med apparater som fungerer med gass eller andre forbrenningsstoffer (gjelder ikke apparater som kun fører luften ut i lokalet).

- Symbolet på apparatet eller emballasjen angir at apparatet ikke skal kastes sammen med vanlig husholdningsavfall. Apparatet må leveres til et innsamlingssenter for resirkulering av elektrisk og elektronisk materiale. Ved å kassere dette apparatet på riktig måte, bidrar du til å forhindre de negative virkningene på miljøet og menneskehelsen som kan forårsakes av en feilaktig avfallshåndtering av dette apparatet. For mer informasjon om gjenvinning av dette apparatet, kontakt kommunen, renovasjonsselskapet eller forhandleren hvor apparatet ble kjøpt.

Dimensjoner

Ref. Antall Produktets deler

1 1 Kjøkkenviftens hoveddel komplett med: Kontroller, lys, filtre, oppsugingsenhet

2 1 Profilramme

8 1 Retningsrist

9 1 Reduksjonsflens med en diameter på 150-120 mm

Ref. Antall Installasjonsdeler

12a 10 Skruer

12e 2 Skruer 2,9 x 9,5

12f 6 Skruer 2,9 x 6,5

Antall Dokumentasjon

1 Bruksveiledning

Montering av kjøkkenviftens hoveddel

GÅ FREM SOM FØLGER FØR KJØKKENVIFTEN MONTERES PÅ VEGGSKAPET:

- Bruk koblingsstykkene og koble fra kontrollene.

- Bruk koblingsstykkene og koble fra lysene.

- Kjøkkenviften kan installeres direkte på veggskapets bunnplate (min. 650 mm fra platetoppen).

- Lag en åpning i veggskapets bunnplate, som vist.

- Sett inn kjøkkenviften helt til sidestøttene hektes på plass.

- Fest med de ti skruene 12a som følger med.

- Fest endelig med skruene Vf fra undersiden av kjøkkenviften.

- Åpne oppsugingspanelet ved å trekke i det.

- Hekt løs panelet fra hoveddelen på kjøkkenviften ved å vri den lille spaken på festbolten.

• Ta ut fettfiltrene.

- Stram til sammen igjen med de seks skruene 12f, koble til lysene og kontrollene og gjenmonter fettfilteret og panelet.

• Dersom du bruker et rør med en diameter på 120 mm til tilkoplingen må du føre reduksjonsflensen 9 inn på utløpet til kjøkkenviftens hoveddel.
• Fest røret med egnede slangeklemmer. Disse delene følger ikke med kullfilter.

LUFTUTLØP FOR FILTRERINGSVERSJON

• Bor et hull med en diameter på 125 mm i hyllen som ev. er montert over kjøkkenviften.
• Før reduksjonsflensen 9 inn på utløpet fra kjøkkenviftens hoveddel.
• Kople flensen til utløpshullet på hyllen over kjøkkenviften med et rør eller en slange med en diameter på 120 mm.
• Fest røret med egnede slangeklemmer. Nødvendig materiale følger ikke med.
• Fest retningsristen 8 på utløpet med de to skruene 12e (2,9 x 9,5) (følger med).
• Kontroller at de aktive kullfiltrene er montert.

ELEKTRISK TILKOBLING

- Fest panseret til strømnettet imellem en bryter i bipolar-kontakt dekning på minst 3 mm.

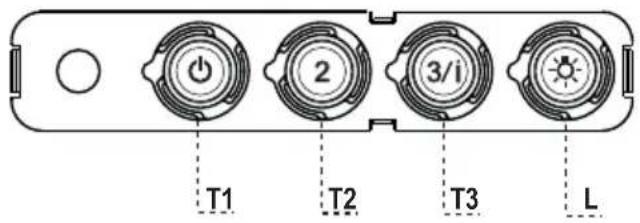

Advarsel: Med knappen T1 går motoren over til den første hastigheten og slås deretter av.

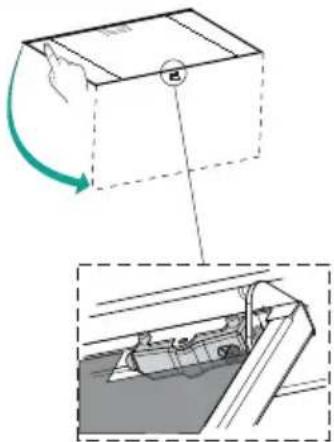

Åpning av panelet

• Trekk i panelet for å åpne det.
• Rengjør det utvendig med en fuktig klut og flytende nøytralt vaskemiddel.
• Rengjør det også innvendig med en fuktig klut og nøytralt vaskemiddel. Ikke bruk våte kluter eller svamper, heller ikke vannstråler. Ikke bruk slipemidler.

• Filtrene kan vaskes også i oppvaskmaskinen. De må vaskes ca. hver andre måned eller oftere avhengig av bruksforholdene.
• Trekk i Comfort Panel for å åpne dem.
• Fjern filtrene ett av gangen ved å skyve dem mot baksiden av enheten og samtidig trekke dem nedover.
• Vask filtrene. Pass på at du ikke bøyer dem. La dem tørke før du monterer dem igjen. At filterets overflate endrer farge (noe som kan skje over tid) virker ikke negativt inn på filterets effektivitet.
• Gjenmonter filtrene. Pass på at håndtaket er rettet mot den synlige utsiden. • Lukk igjen Comfort Panel.

Aktivt kullfilter (filtreringsversjon)

Disse filtrene kan ikke vaskes eller regenereres. De skal byttes ut minst hver fjerde måned eller oftere avhengig av bruksforholdene.

BYTTE AV DET AKTIVE KULLFILTERET

• Trekk i Comfort Panel for å åpne dem. • Ta ut de metalliske fettfiltrene.
• Fjern de mettede aktive kullfiltrene som vist (A).
• Monter de nye filtrene som vist (B).
• Monter de metalliske fettfiltrene igjen. • Lukk igjen Comfort Panel.
