Produkttype	Delt klimaanlegg (innendørs + utendørs enhet)
Merke	Panasonic
Modell	CS-CZ25WKE
Kjølekapasitet	2.5 kW (ca. 9,000 BTU/h)
Varmekapasitet	3.2 kW (ca. 11,000 BTU/h)
Strømforbruk (kjøling)	0.8 kW
Strømforbruk (oppvarming)	1.0 kW
Energiklasse (kjøling)	A++
Kjølemiddeltype	R32
Inverterteknologi	Ja
Innendørs enhet mål (B x H x D)	800 x 290 x 200 mm
Utendørs enhet mål (B x H x D)	600 x 500 x 250 mm
Innendørs enhet vekt	9 kg
Utendørs enhet vekt	25 kg
Støynivå (innendørs)	20 - 40 dB(A)
Støynivå (utendørs)	50 dB(A)
Funksjoner	Kjøling, oppvarming, avfukting, vifte, timer, sovemodus, automatisk omstart, ekomodus, filterrensingspåminnelse, Nanoe luftrensing
Fjernkontroll	Inkludert (med LCD-skjerm)
Filtertype	Vaskbart, anti-allergi enzymfilter
Vedlikehold	Rens filter annenhver uke; profesjonell service årlig
Sikkerhetsfunksjoner	Automatisk avstenging, barnesikring, overopphetingsbeskyttelse, spenningsbeskyttelse
Tilgjengelighet av reservedeler	Fjernkontroll, filtre, viftemotor, kompressor (via autorisert service)
Garanti	5 år på kompressor, 2 år på deler

Ofte stilte spørsmål - CS-CZ25WKE PANASONIC

Hvordan rengjør jeg luftfilteret?

Slå av enheten og åpne frontpanelet. Fjern filteret, støvsug eller vask med lunkent vann og mildt vaskemiddel. Tørk helt før du setter det inn igjen. Rens annenhver uke for optimal ytelse.

Hvordan stiller jeg inn timeren?

Trykk på Timer-knappen på fjernkontrollen. Bruk +/- knappene for å stille inn ønsket tid (1-24 timer). Trykk Set for å bekrefte. Enheten slås på/av etter innstilt tid.

Hvorfor kjøler ikke klimaanlegget?

Sjekk om filteret er skittent, termostaten er riktig innstilt, og utendørsenheten ikke er blokkert. Sørg også for at enheten er i Cool-modus og at temperaturinnstillingen er lavere enn romtemperaturen.

Hva betyr feilkodene?

Se i manualen for spesifikke koder. Vanlige koder: H11 (kommunikasjonsfeil innendørs/utendørs), H14 (feil på innendørs viftemotor), F11 (utendørsenhetsfeil). Kontakt service for reparasjon.

Hvordan bruker jeg fjernkontrollen?

Sett inn to AAA-batterier. Rett fjernkontrollen mot enheten, innenfor 8 meter. Trykk Mode for å velge Cool, Heat, Fan eller Auto. Bruk +/- for å justere temperaturen. Trykk Fan for å endre viftehastighet.

Er enheten energieffektiv?

Ja, den har inverterteknologi og europeisk energiklasse A++. Den justerer strømforbruket for å opprettholde temperaturen, noe som reduserer strømkostnadene.

Kan jeg bruke klimaanlegget til oppvarming?

Ja, denne enheten er en varmepumpe og gir oppvarming. Trykk Mode til Heat vises. Den er effektiv ned til -10°C utetemperatur.

Hva er anbefalt vedlikehold?

Rens filteret annenhver uke. Årlig, planlegg en profesjonell inspeksjon av spoler, kjølemiddelnivå og elektriske tilkoblinger. Hold utendørsenheten fri for rusk.

Hvordan aktiverer jeg sovemodus?

Trykk på Sleep-knappen på fjernkontrollen. Temperaturen justeres gradvis for behagelig søvn. Etter 8 timer går enheten tilbake til normal drift eller slås av.

Hvilke reservedeler er tilgjengelige?

Vanlige reservedeler inkluderer fjernkontroller, luftfiltre, viftemotorer og kompressorer. Kontakt Panasonic autoriserte servicesentre for originale deler. Bruk kun spesifiserte deler.

BRUKSANVISNING CS-CZ25WKE PANASONIC

Les bruksanvisningen nøye før du bruker denne enheten, og oppbevar den for fremtidig bruk. Installatøren bør oppbevare og lese de medfølgende installasjonsinstruksene før installasjon. Fjernkontrollen skal pakkes inn i innendørsenheten og fjernes av installatøren før installasjon.

Bruksanvisning

68-89

Klimaanlegg

2-8. Kontroll av elektriske enheter

Bruk fjernkontrollen innen 8 m fra fjernkontrollmottakeren på innendørsenheten.

Hurtigguide

① Trekk ut bakdekslet på fjernkontrollen. ② Sett inn batterier type AAA eller R03 (kan brukes \~ 1 år). ③ Lukk dekselet.

A Klokkeinnstilling

① Trykk på og still inn tiden • Trykk på og hold den inne i omtrent 5 sekunder for å vise tiden i 12-timersmodus eller 24-timersmodus. ② Bekreft SET .

Takk for at du har kjøpt dette klimaanlegget fra Panasonic.

Innholdsfortegnelse

Sikkerhetsforanstaltninger .. 48-59

Slik bruker du 60-61

For å lære mer 62

Rengjøringsinstruksjoner ...... 63

Feilsøking 64-66

Informasjon 67

Tilbehør

• Fjernkontroll - AAA- eller R03-batterier × 2 • Fjernkontrollholder - Skruer for fjernkontrollholder × 2

Illustrasjonene i denne veiledningen er kun ment som eksempler, og kan variere i forhold til den reelle enheten. Spesifikasjoner og utseende kan endres uten foregående varsel for fremtidige forbedringer.

B Grunnleggende bruk

① Trykk på OFF/ON for å starte/stoppe funksjonen.

- Legg merke til at OFF-indikasjonen vises for å starte enheten.

② Trykk på MODE for å velge ønsket modus.

③ Velg ønsket temperatur.

Utvalgsområde:

- Trykk på og hold inne i omtrent 0 sekunder for å veksle mellom temperaturvisning i °C og °F.

For å forhindre skade på deg selv, andre eller skade på eiendom, må du overholde følgende: Feil bruk på grunn av at instruksjonene ikke følges, kan føre til skade eller ødeleggelser. Alvorligheten av dette klassifiseres som følger: Dette apparatet er ikke beregnet for bruk av vanlige personer.

ADVARSEL

Dette skiltet advarer om fare for død eller alvorlig personskade.

OBS

Dette skiltet advarer om fare for personskade eller skade på eiendom.

Instruksjonene som må følges, klassifiseres av følgende symboler:

Innendørs- og utendørsenhet

Dette apparatet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller som ikke har erfaring og kunnskap, hvis de har tilstrekkelig tilsyn eller instruksjoner om bruk av apparatet på en sikker måte, og forstår risikoer som kan forårsakes.

Barn skal ikke leke med apparatet. Rengjøring og vedlikehold skal ikke gjøres av barn uten tilsyn.

Ta kontakt med en autorisert forhandler eller spesialist for å rengjøre indre deler, reparere, installere, fjerne, ta fra hverandre og installere enheten på nytt. Feilaktig installasjon og håndtering kan føre til lekkasje, elektrisk støt eller brann.

Sjekk med en autorisert forhandler eller spesialist om bruk av eventuell spesifisert type kjølemedium. Bruk av en annen type kjølemedium enn den som er spesifisert kan føre til skade på produktet, sprekk, personskade, osv.

Ikke bruk hjelpemidler for å akselerere avisingsprosessen eller for å rengjøre, unntatt det som er anbefalt av produsenten.

Bruk av uegnet metode eller bruk av inkompatibelt materiale kan føre til skade på produktet, sprekk og alvorlig personskade.

Ikke monter enheten i atmosfærer som potensielt kan være eksplosive eller brennbare.

Dette kan føre til brann.

Ikke sett fingrene dine, eller andre objekter inn i klimaapparatets innvendige eller utvendige enhet, da roterende deler kan føre til skader.

Ikke ta på den utvendige enheten når det lyner og tordner, da det kan gi støt.

Utsett deg ikke direkte for kald luft over lengre tid for å unngå overdreven nedkjøling.

Ikke sitt eller tråkk på enheten, da du kan falle ned ved et uhell.

Fjernkontroll

Ikke la spedbarn eller små barn leke med fjernkontrollen, da det kan føre til at de svelger batteriene.

Strømforsyning

Ikke bruk modifiserte ledninger, fellesledninger, forlengelsesledninger eller uspesifiserte ledninger for å unngå overoppheting og brann.

For å unngå overoppheting, brann eller elektrisk støt:

• Ikke del samme strømkontakten med annet utstyr.
• Ikke ha våte hender ved betjening. • Bøy ikke strømledningen.
• Ikke betjen eller slå av enheten ved å sette i eller trekke ut kontakten.

Hvis strømledningen er skadet, må den skiftes av produsenten, en serviceagent eller tilsvarende kvalifiserte personer for å hindre fare.

Det anbefales at utstyret monteres sammen med en jordfeilbryter eller en reststrømbryter for å unngå støt eller brann.

For å unngå overoppheting, brann eller elektrisk støt:

• Sett støpselet riktig inn.
• Støv på strømpluggen bør tørkes med en tørr klut med jevne mellomrom.

Stopp å bruke dette produktet når det oppstår avvik/feil, og koble fra strømpluggen eller slå av nettbryteren og bryteren.

(Risiko for røyk/brann/elektrisk støt) Eksempler på unormale forhold/feil

• ELCB utløses hyppig. • Legger merke til lukt av forbrenning. • Legger merke til unormal støy eller vibrasjon på enheten.

• Vannlekkasje fra innendørsenhet.

• Strømledningen eller pluggen blir veldig varm.

• Enheten stopper å kjøre med en gang selv om den slås på for drift.

• Viften stopper ikke selv om driften stoppes.

Kontakt din lokale forhandler med en gang for vedlikehold/reparasjon.

Dette utstyret må jordes for å unngå støt eller brann.

Forhindre elektrisk støt ved å slå av strømforsyningen og koble fra:

• Før rengjøring eller vedlikehold, • Når det står ubrukt over lengre tid, eller • Under unormalt kraftig lynaktivitet.

OBS

Innendørs- og utendørsenhet

Ikke vask innendørsenheten med vann, benzen, fortynner eller skuremiddel, da dette kan skade eller føre til korrosjon på enheten.

Bruk ikke til oppbevaring av presisjonsutstyr, mat, dyr, planter, kunst eller andre gjenstander. Dette kan forringe kvaliteten osv.

Ikke bruk utstyr med tennstoff foran luftstrømmen for å unngå flammespredning.

Utsett ikke planter eller husdyr direkte for luftstrømmen for å unngå skade.

Ikke monter enheten i områder som er røykfylte eller oljete for å forebygge skade på enheten.

Demonter ikke enheten for rengjøringsformål, for å unngå skade.

Stå ikke på en ustabil benk når enheten rengjøres, for å unngå skade. Plasser ikke vaser eller vannbeholdere på enheten. Vann kan komme inn i enheten og forringe isolasjonen. Dette kan forårsake elektrisk støt.

Ikke åpne vinduet eller døren i lengre tid under drift, dette kan medføre lite effektiv strømbruk og ukomfortable temperaturendringer.

Forhindre vannlekkasje ved å sørge for at dreneringsrøret er:

• Riktig koblet til,
• Holdt unna avløpsrenner og beholdere, eller
• Ikke er sunket ned i vann.

Etter lange bruksperioder eller bruk med brennbart utstyr, må rommet luftes jevnlig.

Etter en lengre tids bruk, må du kontrollere at monteringsstativet ikke er forringet, slik at enheten ikke faller ned.

Fjernkontroll

Ikke bruk oppladbare (Ni-Cd) batterier. Det kan skade fjernkontrollen.

For å unngå feilfunksjon eller skade på fjernkontrollen:

• Ta ut batteriene hvis enheten ikke skal benyttes over en lengre tidsperiode. • Nye batterier av samme type må settes inn i henhold til polariteten vist.

Strømforsyning

Ikke koble fra støpslet ved å dra i ledningen da dette kan føre til elektrisk støt.

ADVARSEL

Dette apparatet er fylt med R32 (mildt brennbart kjølemiddel).

Hvis det lekker kjølemiddel i nærheten av en ekstern tennkilde, er det mulighet for antenning.

Innendørs- og utendørsenhet

Utstyret skal monteres og/eller betjenes i et rom med gulvareal større enn Amin (m²) og holdes borte fra tennkilder, som varme/gnister/åpne flammer, eller farlige områder som gassutstyr, gasskomfyr, nett-tilkoblede gasstilførselssystemer eller elektrisk kokeutstyr osv. (Se Tabell A i monteringsinstruksjonstabellen for Amin (m²))

Vær oppmerksom på at kjølemidlet kanskje ikke inneholder lukter. Det anbefales på det sterkeste å montere passende gassdetektorer for brennbare kjølemidler og sørge for at disse fungerer og er i stand til å varsle om lekkasjer.

Oppbevar uønskede ventilasjonsåpninger uten hindring.

Ikke stikk eller brenn da utstyret er trykksatt. Ikke utsett utstyret for varme, flammer, gnister eller andre tennkilder. Ellers kan den eksplodere og forårsake skader eller død.

Forholdsregler for bruk av R32 kjølemiddel

De grunnleggende prosedyrene for installasjon er de samme som ved vanlige kjølemiddelmodeller (R410A, R22).

Da arbeidstrykket er høyere enn det som gjelder for kjølemiddel R22-modeller, er noen av rørene og installasjons- og serviceverktøyet spesielle. Spesielt ved utskifting av kjølemiddel R22-modell med nytt kjølemiddel R32-modell, må det vanlige rørsystemet og kragemutrene erstattes med rørsystem og kragemuttere for R32 og R410A på utendørsenhetens side.

For R32 og R410A kan det brukes samme kragemutter på utendørsenhet-siden og rørene.

Det er forbudt å blande forskjellige kjølemidler i et system. Modeller som bruker kjølemiddel R32 og R410A, har en annen gjengediameter på ladeporten for å hindre feil lading med kjølemiddel R22 og av sikkerhetsmessige årsaker. Kontroller derfor på forhånd. [Gjengediameteren for ladeporten for R32 og R410A er 1/2 tomme.]

Må alltid sørge for at fremmedlegemer (olje, vann, osv.) ikke går inn i rørene. Ved oppbevaring av rørene må åpningene også sikres med klemming, tape osv. (Håndtering av R32 ligner R410A.)

- Drift, vedlikehold, reparasjon og kjølemiddelutvinning skal utføres av trent og sertifisert personell ved bruk av brannfarlige kjølemidler og i henhold til de instruksjonene som mottas av produsenten. Ethvert personell som utfører drift, service eller vedlikehold på et system eller tilhørende utstyrsdeler skal trenes og sertifiseres.

• Enhver kjølekretsdel (fordamper, luftkjølere, luftbehandlingsenhet, kondensatorer eller væskemottakere) eller rørledninger bør ikke plasseres i nærheten av varmekilder, åpen flamme, drivgassapparat eller et elektrisk varmeapparat i drift.
• Brukeren/eieren eller deres autoriserte representant skal regelmessig sjekke alarmer, mekanisk ventilasjon og detektorer, minst en gang i året i henhold til nasjonale forskrifter, for å sikre at de fungerer korrekt.
• En loggbok skal opprettholdes. Resultatene bør registreres i loggboken.
• Ventilasjoner i okkuperte områder skal sjekkes for å bekrefte at det finnes ingen hindring.
• Før et nytt kjølesystem tas i bruk, skal personen som er ansvarlig for å sette systemet i drift sørge for at opplært og sertifisert driftspersonell instrueres i henhold til bruksanvisningen om konstruksjon, overvåkning, drift og vedlikehold av kjølesystemet, samt sikkerhetsforanstaltninger som skal iakttas, og egenskapene og håndteringen av kjølemediet som brukes.
• Det generelle kravet som gjelder utdannet og sertifisert personell angis som følger:

a) Data om lovgivning, forskrifter og standarder for brannfarlige kjølemidler; og,

b) Detaljert kjennskap til og ferdigheter i håndtering av brannfarlige kjølemidler, personlig verneutstyr, forebygging av kjølemiddellekkasje, håndtering av sylindere, lading, lekkasjedeteksjon, gjenvinning og bortskaffelse; og,

c) Kunne forstå og sette i praksis kravene i nasjonal lovgivning, forskrifter og standarder, og d) gjennomgå vanlig og videreutdanning for å opprettholde denne kompetansen på en kontinuerlig måte. e) Klimaanlegg-rør i området som brukes aktivt, skal monteres på en slik måte at de beskyttes mot utilsiktede skader ved drift og service. f) Det må tas forholdsregler for å unngå overdrevne vibrasjoner eller pulsering i kjølerørene. g) Sørg for at beskyttelsesenheter, kjølerør og tilkoblinger er godt beskyttet mot skadelige miljøpåvirkninger (som fare for vannoppsamling og frost i avlastningsrør eller oppsamling av smuss og partikler). h) Utvidelse og sammentrekking av lange rør i kjølesystemer skal sikres ved utforming og montering (monteres og sikres) for å minimere sannsynligheten for skader på systemet på grunn av hydrauliske støt. i) Beskytt kjølesystemet mot utilsiktede brudd på grunn av møbler som flyttes eller oppussingsarbeider. j) For å hindre lekkasjer må kjølemiddelskjøter som er opprettet på stedet, testes for tetthet. Testmetoden skal ha en følsomhet på 5 gram kjølemiddel per år eller bedre under trykk på minst 0,25 ganger maksimalt tillatt trykk (>1,04 MPa, maks. 4,15 MPa). Det skal ikke konstateres noen lekkasjer.

1. Installasjon (Plass)

- Produkt med brennbare kjølemidler skal monteres i samsvar med det minste romarealet, Amin (m2) som er beskrevet i Tabell A i Installasjonsinstruksjonene.

- I tilfelle feltladning, må effekten på kjølemiddelladning som forårsakes av den forskjellige rørlengden kvantifiseres, måles og merkes.

- Må sørge for at installasjonen for rørsystemet holdes så liten som mulig. Unngå bruk av bøyde rør og ikke bruk skarpe bend.

- Må sørge for at installasjonen for rørsystemet beskyttes mot fysiske skader.

- Må samsvare med nasjonale gassforskrifter, statlige regler og lovgivning. Gi beskjed til aktuelle myndigheter i samsvar med gjeldende forskrifter.

- Må sikre at mekaniske forbindelser er tilgjengelige for vedlikeholdsformål.

- I tilfeller som krever mekanisk ventilasjon må ventilasjonsåpningene holdes frie for hindringer.

- Ved kassasjon av produktet må forholdsreglene i pkt. 12 følges og nasjonale forskrifter overholdes. Ta alltid kontakt med lokale myndigheter for korrekt håndtering.

2. Vedlikehold

2-1. Vedlikeholdspersonale

- Systemet skal inspiseres, overvåkes og vedlikeholdes av utdannet og sertifisert tjenestepersonell som er ansatt av personbrukeren eller parten som er ansvarlig.

- Sjekk at den faktiske kjølemiddelladningen er i samsvar med romstørrelsen der kjølemiddelholdige deler installeres.

- Sørg for at kjølemiddelladningen ikke lekker.

- Alt kvalifisert personale som er involvert i arbeid med eller ved inngrep i kjølemiddelkretsen, skal inneha et gyldig sertifikat fra en akkreditert myndighet for industriell vurdering, som autoriserer kompetansen til å håndtere kjølemidler på sikker måte i samsvar med spesifikasjon for industirelatert vurdering.

- Vedlikehold skal bare gjennomføres slik som anbefalt av utstyrsprodusenten. Vedlikehold og reparasjon som krever assistanse av annet faglært personale, skal utføres under overvåking av den kompetente personen for bruk av brennbare kjølemidler.

- Vedlikehold skal bare gjennomføres slik som anbefalt av produsenten.

2-2. Arbeid

• Før arbeidet påbegynnes på systemer som inneholder brennbare kjølemidler, er det nødvendig med sikkerhetskontroller for å sikre at faren for antenning reduseres så langt mulig. Ved reparasjon av kjølemiddelsystemet må forholdsreglene i pkt. 2-2 til 2-8 følges før det utføres arbeid på systemet.
• Arbeid skal gjennomføres i henhold til en kontrollert prosedyre for å redusere faren for at det finnes brennbare gasser eller damp mens arbeidet utføres.
• Alt vedlikeholdspersonale og andre som arbeider i nærområdet, skal instrueres og opplæres i typen arbeid som gjennomføres.
• Unngå arbeid i lukkede rom. Sørg alltid for at du er borte fra kilden, minst 2 meter sikkerhetsavstand, eller regulering av ledig plassareal på minst 2 meter i radius.
• Bruk passende verneutstyr, inkludert pustefilter, som forebyggende tiltak.
• Sørg for at forholdene i området er gjort trygge ved å begrense bruken av alle brennbare materialer. Hold alle tennkilder og varme metallflater borte.

2-3. Kontroll om det finnes kjølemiddel

• Området skal kontrolleres med en passende kjølemiddeldetektor før og under arbeidet, for å sikre at teknikeren er klar over mulige brennbare atmosfærer.
• Sørg for at lekkasjedeteksjonsutstyret som brukes, er passende for bruk med brennbare kjølemidler, dvs. uten gnister, med adekvat forsegling eller generelt sikret.
• Ved lekkasje/søl må området umiddelbart ventileres og fortsette å være luftet og fri for søl/utslipp.
• Ved lekkasje/søl må personer varsles dersom de befinner seg i medvind fra lekkasjen/sølet, fareområdet må umiddelbart isoleres og uautorisert personale må holdes borte.

• Hvis det utføres noen varmearbeider på kjøleutstyret eller på tilknyttede deler, må det finnes passende brannslukkingsutstyr lett tilgjengelig.
• Pass på at det finnes en pulver- eller CO₂-brannslukker i nærheten av ladeområdet.

2-5. Ingen tennkilder

• Ingen personer som utfører arbeid i forbindelse med et kjølesystem, som innebærer avdekking av rør som inneholder eller har brennbart kjølemiddel, skal bruke tennkilder på en slik måte at det kan medføre fare for brann eller eksplosjon. Han/hun må ikke røyke når slikt arbeid utføres.
• Alle mulige tennkilder, inkludert røyking av sigaretter, skal holdes på tilstrekkelig avstand fra stedet for installasjon, reparasjon, fjerning og kassasjon, hvor det eventuelt kan slippes brennbart kjølemiddel ut i nærområdet.
• Før arbeidet utføres skal området rundt utstyret kontrolleres for å sørge for at det ikke foreligger noen brennbare farer eller fare for antenning.
• Det skal settes opp skilt med "Røyking forbudt".

2-6. Ventilert område

• Sørg for at området er i friluft eller at det er passende ventilert før det gripes inn i systemet eller før det utføres varme arbeider.
• En viss grad av ventilasjon skal fortsette under hele perioden der det utføres arbeid.
• Ventilasjonen skal spre frigjort kjølemiddel på sikker måte og fortrinnsvis blåse det ut eksternt i luften.

2-7. Kontroller av kjøleutstyret

• Hvis det gjøres endringer på elektriske komponenter, skal disse være passende for formålet og med korrekte spesifikasjoner.
• Produsentens vedlikeholds- og serviceretningslinjer skal alltid overholdes. • Ta kontakt med produsentens tekniske avdeling for assistanse i tvilstilfeller.
• De følgende kontroller skal utføres ved installasjoner som bruker brennbare kjølemidler.

Den aktuelle kjølemiddellademengden er i samsvar med romstørrelsen hvor delene som inneholder kjølemidler, er installert.

Ventilasjonsutstyret og uttak betjenes på korrekt måte og blir ikke hindret. Hvis det benyttes en indirekte kjølemiddelkrets, skal det kontrolleres at den sekundære kretsen inneholder kjølemiddel. Merking på utstyret fortsetter å være synlig og lesbar. Merkinger og skilt som er uleselige, skal korrigeres. Kjølerør eller komponenter er montert i en posisjon hvor det ikke er sannsynlig at de blir utsatt for stoffer som kan korrodere komponenter som inneholder kjølemiddel, med mindre komponentene er laget av materialer som er motstandsdyktige mot korrosjon eller er korrekt beskyttet mot korrosjon.

2-8. Kontroller av elektriske enheter

• Reparasjon og vedlikehold av elektriske komponenter skal inkludere innledende sikkerhetskontroller og prosedyrer for inspeksjon av komponenter.
• Innledende sikkerhetskontroller skal inkludere, men er ikke begrenset til:

At kondensatorer er utladet: Dette skal utføres på en sikker måte for å unngå mulighet for gnister. At det ikke finnes strømførende komponenter og ledninger som er åpne under lading, gjenvinning eller tømming av systemet. At jordforbindelser er korrekt tilkoblet.

• Produsentens vedlikeholds- og serviceretningslinjer skal alltid overholdes. Ta kontakt med produsentens tekniske avdeling for assistanse i tvilstilfeller.
• Hvis det eksisterer en feil som kan sette sikkerheten i fare, skal det ikke kobles noen elektrisk strømforsyning til kretsen før dette er tilfredsstillende behandlet.
• Hvis feilen ikke kan korrigeres umiddelbart, men det er nødvendig å fortsette operasjonen, skal det brukes en adekvat, midlertidig løsning.
• Eieren av utstyret må informeres eller det må rapporteres slik at alle parter er varslet i forhold til dette.

3. Reparasjoner på forseglede komponenter

Under reparasjoner på forseglede komponenter skal alle elektriske strømforsyninger frakobles fra utstyret som det utføres arbeid på, før fjerning av forseglingsdeksler osv.

Hvis det er absolutt nødvendig å ha en elektrisk tilførsel tilkoblet til utstyret under vedlikehold, skal det plasseres permanent lekkasjedeteksjonsutstyr på det mest kritiske stedet for å varsle om mulige farlige situasjoner.

Det må utvises spesiell oppmerksomhet til følgende for å sikre at huset ikke endres på en slik måte at beskyttelsesnivået påvirkes ved arbeid på elektriske komponenter. Dette inkluderer skade på kabler, for mange tilkoblinger, terminaler som ikke er i henhold til originalspesifikasjonen, skade på tetninger, feil tilpasning av skjerm osv.

Sørg for at apparatet er sikkert montert.

- Sørg for at tetninger eller tetningsmaterialer ikke er forringet slik at de ikke lenger er formålstjenlige for å hindre inntrenging av brennbar atmosfære.

- Utskiftingsdeler skal være i samsvar med produsentens spesifikasjoner. MERK: Bruk av silikontettemiddel kan hindre effektiviteten for noen typer av lekkasjedeteksjonsutstyr.

4. Reparasjoner på egensikrede komponenter

- Ikke tilfør noen permanent induktiv eller kapasitiv last til kretsen uten å sørge for at dette ikke overskrider den tillatte spenningen og tillatt strøm for utstyret som brukes.

- Egensikrede komponenter er de eneste typene som kan behandles mens de er aktive, i nærheten av brennbare atmosfærer.

- Testapparatet skal ha korrekt klassifisering.

- Erstatt bare komponenter med deler som er spesifisert av produsenten. Deler som ikke er spesifisert av produsenten, kan medføre antennelse av kjølemidlet i atmosfæren fra en lekkasje.

5. Kabling

- Kontroller at kablingen ikke blir utsatt for slitasje, korrosjon, for høyt trykk, vibrasjon, skarpe kanter eller noen andre negative miljøeffekter.

- Kontrollen skal også ta hensyn til aldringseffekter eller kontinuerlig vibrasjon fra kilder som kompressorer eller vifter.

6. Deteksjon av brennbare kjølemidler

- Mulige antenningskilder skal ikke i noe tilfelle brukes ved søking eller deteksjon av kjølemiddellekkasjer.

- Halogenbrennere (eller noen annen detektor som bruker bare flammer) skal aldri brukes.

7. Følgende metoder for lekkasjedeteksjon anses å gjelde for alle kjølemediesystemer

• Det skal ikke registreres noen lekkasjer ved bruk av registreringsutstyr med en følsomhet på 5 gram kjølemiddel per år eller bedre under trykk på minst 0,25 ganger maksimalt tillatt trykk (>1,04 MPa, maks. 4,15 MPa), for eksempel en universell sniffer.
• Elektroniske lekkasjedetektorer kan brukes til å oppdage brannfarlige kjølemidler, men følsomheten kan ikke være tilstrekkelig, eller de trenger omkalibrering. (Deteksjonsutstyr skal kalibreres på et kjølemiddelfritt område.)
• Sørg for at detektoren ikke er en mulig antenningskilde og passer for kjølemidlet som brukes.
• Lekkasjedeteksjonsutstyret skal innstilles på en prosentandel av LFL i kjølemidlet og skal kalibreres til kjølemidlet som brukes, og den aktuelle prosentandelen av gass (maksimalt 25 %) bekreftes.
• Lekkasjedeteksjonsvæsker passer også for bruk med de fleste kjølemidler, for eksempel boblemetode og metode med fluorescerende midler. Bruk av rensemidler som inneholder klor, skal unngås da klor kan reagere med kjølemidlet og korrodere rørsystem av kobber. • Hvis det mistenkes lekkasjer, skal alle bare flammer fjernes/slukkes.
• Hvis det registreres en lekkasje av kjølemiddel som krever lodding, skal alt kjølemiddel gjenvinnes fra systemet, eller isoleres (ved hjelp av avstengingsventiler) i en del av systemet fjernt fra lekkasjen. Forholdsreglene i nr. 8 må følges når kjølemidlet fjernes.

8. Fjerning og evakuering

• Ved inngrep i kjølemiddelkretsen for å utføre reparasjoner - eller av andre årsaker - skal det brukes konvensjonelle metoder. Men det er viktig at den beste metoden følges da det må tas hensyn til brennbarheten. Den følgende prosedyren skal overholdes: fjern kjølemiddel -> skyll kretsen med edelgass -> evakuer -> skyll med edelgass -> åpne kretsen ved å skjære eller lodde.
• Kjølemiddelladingen skal gjenvinnes i korrekte gjenvinningssylindere.
• Systemet skal skylles med OFN for å beholde utstyret trygt.
• Denne prosessen må kanskje gjentas flere ganger.
• Kompressluft eller oksygen må ikke benyttes for denne oppgaven.
• Skylling oppnås ved å fylle vakuumet i systemet med OFN og fortsette å fylle til arbeidstrykket er nådd, deretter ventileres med luft og til slutt gjenopprettes vakuumet.
• Denne prosessen skal gjentas inntil det ikke er noe kjølemiddel i systemet.
• Når den endelige OFN-ladingen benyttes, skal systemet ventileres ned til atmosfæretrykk for at arbeidet skal kunne gjennomføres.
• Operasjonen er svært viktig hvis det skal gjennomføres lodding av rørene.
• Sørg for at uttaket for vakuumpumpen ikke er i nærheten av noen mulige tennkilder og at det finnes tilgjengelig ventilasjon.

OFN = oksygenfritt nitrogen, type inertgass.

9. Ladeprosedyrer

- I tillegg til vanlige ladeprosedyrer skal følgende krav overholdes.

- Sørg for at det ikke oppstår forurensinger i forskjellige kjølemidler ved bruk av ladeutstyret.

- Slanger og rør skal være så korte som mulig for å redusere mengden av kjølemiddel i rørene.

- Sylindere skal holdes i korrekt posisjon i samsvar med instruksjonene.

- Sørg for at kjølesystemet er jordet før systemet lades med kjølemiddel.

- Det må utvises ekstrem forsiktighet ved påfyllingen slik at kjølesystemet ikke overfylles.

- Før ny lading av systemet skal det trykktestes med OFN (se pkt. 7).

- Systemet skal lekkasjetestes etter ladingen, men før utlevering.

- En ny lekkasjetest skal utføres før stedet forlates.

- Det kan oppstå elektrostatisk lading ved lading og tømming av kjølemiddel, og dette kan medføre farlige situasjoner. For å unngå brann eller eksplosjoner må statisk elektrisitet spres under overføringen ved å jorde og koble sammen beholdere og utstyr før lading/tømming.

10. Driftsutkobling

- Før denne prosedyren gjennomføres er det viktig at teknikeren er hel fortrolig med utstyret og alle deler.

- Det anbefales som god praksis at alle kjølemidler gjenvinnes på trygg måte.

- Før oppgaven gjennomføres skal det tas en prøve av olje og kjølemiddel i tilfelle det kreves en analyse før det avtappede kjølemidlet gjenbrukes eller regenereres.

- Det er viktig at det finnes tilgjengelig elektrisk strøm før oppgaven påbegynnes.

a) Gjør deg kjent med utstyret og funksjonen.

b) Isoler systemet elektrisk.

c) For prosedyren påbegynnes må det påses at:

- mekanisk håndteringsutstyr er tilgjengelig - hvis påkrevet - for håndtering av kjølemiddelsylindere;

- alt personlig verneutstyr er tilgjengelig og blir brukt på korrekt måte;

- gjenvinningsprosessen overvåkes til enhver tid av en kompetent person;

- gjenvinningsutstyret og sylindrene er i samsvar med gjeldende standarder.

d) Pump ned kjølesystemet hvis mulig.

e) Hvis vakuum ikke er mulig, lages et grenrør slik at kjølemidlet kan fjernes fra de forskjellige delene av systemet.

f) Sørg for at sylinderen er plassert på vekten før gjenvinningen påbegynnes.

g) Start gjenvinningsmaskinen og kjør den i samsvar med instruksjoner.

h) Sylindrene må ikke overfylles. (Ikke mer enn 80 %-volum væskelading).

j) Når sylindrene er korrekt fylt og prosessen er fullført, må det påses at sylindrene og utstyret fjernes fra stedet umiddelbart og at alle isolasjonsventiler i utstyret er stengt.

k) Gjenvunnet kjølemiddel skal ikke lades til et annet kjølesystem med mindre den er renset og kontrollert.

- Det kan oppstå elektrostatisk lading ved lading eller tømming av kjølemiddel, og dette kan medføre farlige situasjoner. For å unngå brann eller eksplosjoner må statisk elektrisitet spres under overføringen ved å jorde og koble sammen beholdere og utstyr før lading/tømming.

11. Merking

- Utstyret skal merkes med opplysning om at det er tatt ut av drift og at kjølemidlet er fjernet.

- Merkingen skal være datert og signert.

- Sørg for at det finnes etiketter på utstyret med opplysning om at utstyret inneholder brennbart kjølemiddel.

12. Gjenvinning

- Ved fjerning av kjølemidlet fra et system, enten for vedlikehold eller for driftsutkobling, anbefales det som god praksis at alle kjølemidler fjernes på trygg måte.

- Ved overføring av kjølemiddel til sylindere må det påses at det bare benyttes egnede gjenvinningssylindere.

- Sørg for at det er tilgjengelig et tilstrekkelig antall sylindere for å kunne tappe hele ladingen i systemet.

- Alle sylindere som brukes, er beregnet for gjenvunnet kjølemiddel og merket for det aktuelle kjølemidlet (dvs. spesialsylindere for gjenvinning av kjølemiddel).

- Sylindere skal være fullstendige med trykkavlastningsventiler og tilhørende utkoblingsventiler i god stand.

- Gjenvinningssylindere er evakuert og - hvis mulig - avkjølt før gjenvinningen påbegynnes.

- Gjenvinningsutstyret skal være i god stand med tilgjengelige instruksjoner for utstyret og skal være passende for gjenvinning av brennbare kjølemidler.

- I tillegg skal det finnes et sett med kalibrerte vektskåler i god stand.

- Slanger skal være fullstendige med lekkasjefrie frakoblingskoblinger og i god stand.

- Før bruk av gjenvinningsmaskinen må det kontrolleres at den er i tilfredsstillende stand, er korrekt vedlikeholdt og at alle tilknyttede elektriske komponenter er forseglet for å hindre antenning ved eventuell frigjøring av kjølemiddel. Ta kontakt med produsenten i tvilstilfeller.

- Det gjenvunnede kjølemidlet skal returneres til kjølemiddel-leverandøren i den korrekte gjenvinningssylinderen, og den aktuelle etiketten (Waste Transfer Note) skal være plassert.

- Kjølemidler må ikke blandes i gjenvinningsenheter og spesielt ikke i sylindere.

- Dersom kompressorer eller kompressoroljer skal fjernes, må det påses at de er evakuert til et akseptabelt nivå for å sikre at det ikke finnes brennbart kjølemiddel igjen i smøremidlet.

- Evakueringsprosessen skal gjennomføres før kompressoren returneres til leverandørene.

- Det skal bare tilføres elektrisk varme til kompressorhuset for å akselerere prosessen.

- Når det tappes olje fra et system, skal det utføres på sikker måte.

Brukes ikke i normale operasjoner. Trykk for å gjenopprette fjernkontrollen til standardinnstilling.

Justere luftstrømretning

Øvre retning:

- Ikke juster klaffen for hånd.

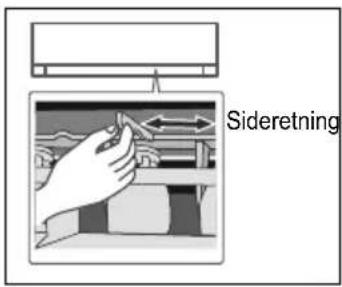

Sideretning:

- For langsgående retning kan den justeres manuelt, som vist.

For å justere VIFTEHASTIGHET og tilstanden ROLIG

VIFTEHASTIGHET:

- For AUTO, blir innendørsviften automatisk justert i henhold til operasjonsmodus.

ROLIG:

- Denne operasjonen reduserer lyden av luftstrømmen.

For å nå angitt temperatur raskt

- Denne driften fortsetter til den avbrytes ved å trykke på POWERFUL-knappen igjen, eller slår AV enheten for å stoppe driften.

Vedlikeholdsvarme

• Opprettholde innendørstemperaturen ved 8/15°C. Viften skifter til høy fart automatisk.
• Denne operasjonen overskriver driftsmodus og kan annulleres med å trykke på MODE.
• Avrimingsoperasjonen ved utendørsenheten kan resultere i plutselig kaldluft fra innendørsenheten. Eliminer kaldluft med varmemodus.

Stille inn tidsur

2 sett med PÅ- og AV-timere er tilgjengelige for å slå enheten PÅ eller AV til forskjellige forhåndsdefinerte tidspunkt.

① Velg ON eller OFF tidsur

• Hver gang den trykkes:

Eksempel: AV kl 22:00

② Still inn tiden

③ Bekreft

• Hvis du vil avbryte PÅ- eller AV-timerne, må du trykke ON eller for å velge henholdsvis 01 eller og deretter trykke CANCEL.
• Hvis en timer blir avbrutt manuelt, eller som følge av en strømstans, kan du gjenopprette timeren igjen ved å trykke ON eller for å velge henholdsvis 1 eller 2 og deretter må du trykke SET
• Den nærmeste timerinnstillingen vil vises og vil aktiveres i sekvens.
• Betjening med tidsbryter er basert på klokken som er innstilt på fjernkontrollen og gjentas daglig når det er stilt inn. For innstilling av klokken, se Hurtigveiledning.

Merknad

POWERFUL POWERFUL

• Kan velges samtidig.
• Kan aktiveres i alle moduser.
• Kan avbrytes ved å trykke på den aktuelle knappen igjen.

VARME : STR∅M-indikatoren blinker i første stadie av denne funksjonen. Det tar litt tid før enheten er varmet opp.Hvis systemets VARME-modus er låst og det velges en annen driftsmodus enn VARME, vil inneenheten stanse og STR∅M-indikatoren blinke.Enheten vil stanse tilførsel av varmluft ved avising. Avisingsindikatoren viser ON.

KJØLIG : Sørger for tilstrekkelig avkjøling for dine behov.

TØRR : Enheten opererer med lav viftefart for å gi en forsiktig kjøleoperasjon.

VIFTE : Sirkulere luften i rommet.

AUTO: Under drift blinker STRØM-indikatoren ved oppstart.

Enheten velger driftsmodus hvert 10. minutt, i samsvar med innstillingene og romtemperaturen.

Energisparende temperaturinnstilling

Betjening av enheten innenfor den anbefalte temperaturen kan spare strøm.

VARME: 20,0 °C \~ 24,0 °C / 68 °F \~ 75 °F.

Vil den horisontale klaffen bli værende i ned laveste posisjonen, skifte til den øvre posisjonen.

Automatisk omstartskontroll

Hvis strømmen gjenopprettes etter et strømbrudd, vil driften etter en stund starte på nytt automatisk med forrige driftsmodus og luftstrømretning.

Betingelser for bruk

Bruk dette klimaanlegget innenfor temperaturområdet som er angitt i tabellen.

Temperatur °C (°F)		Innendørs Utvendig
		DBT WBT DBT WBT
KJ∅LIG	Maks. 32	(89,6) 23 (73,4) 43 (109,4) 26 (78,8)
	Min. 16	(60,8) 11 (51,8) 16 (60,8) 11 (51,8)
VARME	Maks. 30	(86,0) - 24 (75,2) 18 (64,4)
	Min. 16	(60,8) --25 (-13,0)	-
+8/15°C VARME	Maks.	15 (59,0) -	-	-
	Min.	8 (46,4)	--25 (-13,0)	-

DBT: Temperatur tørr kolbe, WBT: Temperatur fuktig kolbe

For å sikre at enheten yter optimalt, må rengjøring utføres ved regelmessige intervaller. Tilsmusset enhet kan medføre funksjonsfeil, og du kan hente feilkoden "H 99". Rådfør deg med en autorisert forhandler.

• Slå av strømforsyningen og koble fra før rengjøring.
• Ikke berør aluminiumsribben, skarpe deler kan forårsake skade.
• Ikke bruk benzen, fortynner eller skuremiddel.
• Kun bruk såpe (≈ pH 7) eller nøytrale rengjøringsmidler.
• Ikke bruk vann som er varmere enn 40 °C / 104 °F.

Innvendig enhet

Tørk forsiktig av enheten med en myk, tørr klut.

Spoler og vifter bør rengjøres periodisk av autorisert forhandler.

Utvendig enhet

Rengjør for smuss rundt enheten.

Vask forsiktig og tørk.

Fjerne frontpanelet

② Trekk oppover

Horisontalt

① Løft opp over horisontalt nivå.

Lukk det sikkert

② Tilpass og skyv inn.

③ Lukk ned. ④ Trykk begge endene og midten på frontpanelet.

Innvendig enhet

Luftfilter

En gang annenhver uke

• Vask/skyll filtrene forsiktig med vann for å unngå skade på filteroverflaten. - Tørk filtrene grundig i skyggen, i avstand fra flammer eller direkte sollys. - Bytt skadet filter.

Fjern luftfilter

Følgende symptomer indikerer ikke funksjonsfeil.

Symptom Årsak
STR∅M-indikatoren blinker før enheten slås på.	• Dette er et tidlig trinn i forberedelsene for bruk når tidsuret er slått PÅ.Når timeren er stilt til PÅ, kan enheten starte tidligere (opp til 35 minutter) før den aktuelle innstilte tiden for å greie å oppnå den bestemte temperaturen tidsnok.
STR∅M-indikatoren blinker under VARME-modus uten varmlufttilførsel (og klaffen er lukket).	• Enheten er i defroster-modus (og AIR SWING er satt til AUTO).
STR∅M-indikator blinker og stopper når KJ∅LIG/T∅RR-modus kjøres.	• Systemet er låst slik at bare VARME-modellen fungerer.
TIMER-indikatoren er alltid på. • Tidsinnstillingene gjentar seg daglig når de er angitt.
Operasjonen er forsinket et par minutter etter restart.	• Forsinkelsen er en beskyttelse for enhetens kompressor.
Varme/kjølekapasitet reduseres når viftehastigheten står på lavest innstilling.	• Den lave viftehstigheten er støyprioritetmodus.Kjøle/varmekapasiteten kan da være noe redusert (avhengig av forholdene). ∅k viftehastigheten for å øke kapasiteten.
Viften innvendig stopper enkelte ganger under oppvarmingsdrift.	• For å unngå utilsiktet kjøleeffekt.
Viften innvendig stopper enkelte ganger under innstilling av automatisk viftehastighet.	• Dette hjelper til med å fjerne lukt i rommet.
Luftestrømmen fortsetter selv etter at operasjonen har stoppet.	• Ekstraksjon av gjenværende varme fra innendørsenheten (maksimum 30 sekunder).
Under avisingen er klaffen lukket. • LUFTSIRKULERING er satt på AUTO.
Rommet har en spesiell lukt. • Dette kan komme av at veggen, teppet, møbler eller klær er fuktig.
Knitrelyd under drift. • Temperaturendringer fører til utvidelse/krymping av enheten.
Lyd fra vannkretsen under drift. • Kjølevæske inne i enheten.
Damp kommer fra den innvendige enheten. • Kondensasjonseffekt på grunn av kjøleprosessen.
Den utvendige enheten avgir vann/damp. • Kondenseringen eller fordampingen oppstår på rørene.
Misfarging av noen plastdeler. • Misfarging oppstår på materialtyper som brukes i plastdeler, forsterkes når det utsettes for varme, sollys, UV-lys eller miljøfaktorer.

Kontroller følgende før du kontakter service.

Symptom Kontroller
Betjening i VARME/KJ∅LIG-modus fungerer ikke bra nok.	Still inn riktig temperatur.Lukk alle dører og vinduer.Rengjør eller skift ut filtrene.Fjern eventuelle blokkeringer i luftinntakene og luftuttakene.
Støyende under bruk. • Kontroller om enheten har blitt installert skjevt.Lukk frontpanelet ordentlig.
Fjernkontrollen virker ikke.(Displayet er dempet eller overføringssignalet er svakt.)	Sett batteriene inn riktig.Skift ut dårlige batterier.
Enheten virker ikke. • Kontroller om strømbryteren er koblet ut.Kontroller om tidsuret er stilt inn.
Enheten mottar ikke signal fra fjernkontrollen. •	Sikre at mottakeren ikke er blokkert.Bestemte fluoriserende lys kan påvirkes med signalsenderen. Rådfør deg med en autorisert forhandler. Rådfør deg med en autorisert forhandler.

Når ...

■ Fjernkontrollen mangler eller det har oppstått funksjonssvikt

1. Løft frontpanelet opp.
2. Trykk én gang på knappen for å gå over i AUTO-modus.
3. Trykk på og hold inne knappen til du hører 1 pipetone og slipp deretter knappen for å gå over i tvunget kjølemodus (KJØLIG).
4. Gjenta trinn 3. Trykk på og hold inne knappen til du hører 2 pipetoner og slipp deretter knappen for å gå over i tvunget varmemodus (VARME).
5. Trykk på knappen igjen for å slå av.

■ Indikatorene er for lyse

- Du kan senke eller gjenopprette lysstyrken i enhetens indikatorer ved å trykke på og holde den inne i 5 sekunder.

■ Slik utfører du inspeksjon for sesongen, etter lengre tid uten bruk

• Sjekk fjernkontrollens batterier.
• Sjekk at det ikke finnes hindringer rundt luftinntaket og luftavtrekket.
• Bruk knappen Auto AV/PÅ for å velge KJØLIG-/VARME-drift. Etter 15 minutters drift er det vanlig å oppleve følgende temperaturforskjell mellom luftinntaket og luftavtrekket:

KJØLIG: ≥ 8 °C / 14,4 °F VARME: ≥ 14 °C / 25,2 °F

■ Enhetene skal ikke brukes over lengre tid

• Aktiver varmemodus (VARME) i 2\~3 timer for å fjerne gjenværende fukt i de innebygde delene helt, slik at det ikke oppstår mugg.
• Slå av strømtilførselen og koble ut apparatet. • Ta batteriene ut av fjernkontrollen.

PROBLEMER SOM SKAL FIKSES AV AUTORISERT REPARATØR:

KOBLE UT STRØMTILFØRSELEN OG KONTAKTEN og kontakt en autorisert forhandler hvis følgende oppstår:

• Unormal støy under drift. • Vann/fremmedlegemer har trengt inn i fjernkontrollen. • Vann lekker fra innendørsenheten.
• Kretsbryteren slår seg ofte ut.
• Strømledningen blir unormalt varm.
• Brytere eller knapper fungerer ikke slik de skal.

Slik henter du feilkoder

Hvis enheten stopper og indikatoren TIMER (tidsinnstilling) blinker, må du bruke fjernkontrollen til å hente feilkoden.

- For enkelte feil kan du starte enheten med begrensede funksjoner hvis du hører 4 pipetoner ved igangsetting.

Diagnostisk display	Abnormitets-/vernekontroll
H 00	Husker ikke feil
H 11	Unormal kommunikasjon inne/ute
H 12	Innendørsenhetens kapasitet samsvarer ikke
H 14	Abnormitet i temperatursensoren på luftinntaket innendørs
H 15	Abnormitet i temperatursensoren på kompressoren utendørs
H 16	Strømomformeren ute fungerer unormalt
H 17	Avvik i temperatursensoren for sugeeff ekt utendørs
H 19	Låsemekanisme for innendørs viftemotor
H 21	Avvik i bryterfunksjonen for innendørs flottørbryfer
H 23	Abnormitet i temperatursensor 1 på varmeveksleren innendørs
H 24	Abnormitet i temperatursensor 2 på varmeveksleren innendørs
H 25	Abnormitet i innendørs ionenhet
H 26	Minus ION-avvik
H 27	Abnormitet i lufttemperatursensoren utendørs
H 28	Abnormitet i temperatursensor 1 på varmeveksleren utendørs
H 30	Abnormitet i temperatursensor for utendørs avløpsrør
H 31	Abnormitet i temperatursensor for utendørs avløpsrør
H 32	Abnormitet i temperatursensor 2 på varmeveksleren utendørs
H 33	Unormal feilkobling innendørs/utendørs
H 34	Abnormitet i temperatursensor på kjøleribben utendørs
H 35	Skadelig spenning i innendørs/utendørs vann
H 36	Abnormitet i temperatursensor for utendørs gassrør
H 37	Abnormitet i temperatursensor for utendørs vannrør
H 38	Innendørs/utendørs misforhold (merkekode)
H 39	Unormal innendørs driftsenhet eller standby-enheter

Diagnostisk display	Abnormitets-/vernekontroll
H 41	Unormal kabling eller rørforbindelse
H 50	Låst ventilasjonsviftemotor
H 51	Låst ventilasjonsviftemotor
H 52	Avvik i grensebryter for veksling mellom høyre og venstre
H 58	Avvik i innendøres gassensor
H 59	Abnormitet i økosensoren
H 64	Abnormitet i høytrykkssensoren utendørs
H 67	Avvik i nanoe
H 70	Abnormitet i lyssensoren
H 71	Avvik i svakstrøm-kjøleviften i kontrollpanelet
H 72	Avvik i tanktemperatursensor
H 85	Unormal kommunikasjon mellom innendørsenheten og trådløs LAN-modul
H 97	Låsemekanisme for utendørs viftemotor
H 98	Innendørs høytrykksbeskyttelse
H 99	Innendørs frostbeskyttelse for enheten
F 11	Abnormitet ved veksling av 4-veisventil
F 16	Beregnet total løpende spenning
F 17	Unormal frying i innendørs standby-enheter
F 18	Tørrkrets blokkert
F 87	Overopphetingsbeskyttelse for kontrollboks
F 90	Sikringsvern for lastfaktorkorreksjon (PFC)
F 91	Abnormitet i kjølekrets
F 93	Unormalt omdreiningstall for utendørs kompressor
F 94	Overtrykksvern for kompressorutløp
F 95	Høytrykksvern for utendørs kjøling
F 96	Overopphetingsvern for strømtransistormodulen
F 97	Overopphetingsvern for kompressor
F 98	Totalt kjørende strømvern
F 99	Påvisning av spenningstopper for likestrøm (DC)

* Enkelte av feilkodene gjelder ikke nødvendigvis for din modell. Forhør deg hos en autorisert forhandler.

Brukerinformasjon om innsamling og håndtering av gammelt utstyr og brukte batterier

Slike symboler på produkter, emballasje, og/eller på medfølgende dokumenter betyr at brukte elektriske/elektroniske produkter og batterier ikke må blandes med vanlig husholdningsavfall.

For riktig håndtering og gjenvinning av gamle produkter og brukte batterier, vennligst lever dem til innsamlingssteder i samsvar med nasjonal lovgivning. Ved riktig håndtering av disse produktene og batteriene, hjelper du til med å spare verdifulle ressurser og forhindre potensielle negative effekter på menneskers helse og miljøet, som ellers kan oppstå ved uriktig avfallshåndtering.

For mer informasjon om innsamling og gjenvinning av gamle produkter og batterier, vennligst ta kontakt med kommunen, ditt renovasjonsselskap eller stedet der du kjøpte gjenstandene.

Ukorrekt håndtering av dette avfallet kan medføre straffansvar, i overensstemmelse med nasjonal lovgivning.

For forretningsdrivende brukere i EU

Dersom du ønsker å kaste elektrisk og elektronisk utstyr, vennligst ta kontakt med din forhandler eller leverandør for videre informasjon.

[Informasjon om håndtering i land utenfor EU]

Disse symbolene gjelder bare innenfor EU. Ønsker du å kaste slike gjenstander, vennligst kontakt dine lokale myndigheter eller forhandler og spør etter riktig fremgangsmåte for håndtering.

Merknader for batterisymbol (to nederste symbol-eksempler):

Dette symbolet kan bli brukt i kombinasjon med et kjemisk symbol. I dette tilfellet etterkommer det kravet satt av direktivet for det kjemikaliet det gjelder.

ADVARSEL	Dette symbolet viser at dette utstyret bruker et brennbart kjølemiddel. Hvis det lekker kjølemiddel sammen med en ekstern tennkilde, er det mulighet for antenning.		Dette symbolet viser at Brukerveiledningen må leses nøye.
	Dette symbolet viser at vedlikeholdspersonalet skal håndtere dette utstyret med referanse til Installasjonsveiledningen.		Dette symbolet viser at det fi nnes informasjon i Brukerveiledningen og/eller Installasjonsveiledningen.

- Trykk og hold inne i ca. 5 sekunder for å vise tiden i 12-timers format (am/pm) eller 24-timers format.

② Bekreft SET

! ADVARSEL

Dette symbol advarer om fare for dødsfald eller alvorlig tilskadekomst.

! FORSIGTIG

Dette symboladvarer om farefor person- ellertingskade.

Kontakt din autoriserte forhandler eller spesialist for å få rengjort de indre delene, reparert, installert, fjernet, demontert og reinstallert enheten. Feil installasjon og håndtering kan forårsake lekkasje, elektrisk støt eller brann.

Kontakt omgående din lokale forhandler for vedlikehold/reparasjon.

8. Fjerning og tømming

- For den laterale retningen kan den justeres manuelt som vist.

For å justere VENTILATORHASTIGHET og STILLE-modus

VENTILATORHASTIGHET:

Fjern alle blokkeringer fra avløpsrøret.

Frontpanel

② Tilpass og skyv inn.

Kontroller følgende før service tilkalles.

Når du ønsker å kassere elektriske eller elektroniske apparater, vennligst henvend deg til din forhandler eller leverandør for nærmere informasjon.
