BRUKSANVISNING SR775OT SMEG

Innholdsfortegnelse

1 Advarsler 94

1.1 Generelle sikkerhetsregler 94
1.2 Produsentens ansvar 98
1.3 Produktets formål 98
1.4 Typeskilt 98
1.5 Denne bruksanvisningen 98
1.6 Avhending 98
1.7 Hvordan lese bruksanvisningen 99

2 Beskrivelse 100

2.1 Generell beskrivelse 100
2.2 Symboler 101

3 Bruk 102

3.1 Advarsler 102
3.2 Første bruk 102
3.3 Bruk av platetoppen 103

4 Rengjøring og vedlikehold 106

4.1 Advarsler 106
4.2 Rengjøring av apparatet 106

5 Installasjon 108

5.1 Sikkerhetsinstrukser 108
5.2 Utskjæring i benkeplaten 108
5.3 Innfelling 109
5.4 Feste til støttestrukturen 111
5.5 Gasstilkobling 112
5.6 Tilpassing til andre gasstyper 114
5.7 Strømtilkobling 121
5.8 For installatøren 122

Disse instruksjonene gjelder kun for destinasjonslandet, angitt på typeskiltet som er å finne på produktet.

Denne platetoppen for innfelling tilhører klasse 3.

Vi anbefaler at du leser denne bruksanvisningen grundig. Den inneholder alle nødvendige instruksjoner for å opprettholde produktets estetiske og funksjonelle egenskaper.

For mer informasjon om produktet besøker du: www.smeg.com

1 Advarsler

1.1 Generelle sikkerhetsregler

Personskader

- Dette produktet og dets tilgjengelige deler blir svært varme under bruk. Ikke berør varmeelementene under bruk.

- Slukk aldri flammer/branntilløp med vann. Slå av produktet og dekk til flammen med et lokk eller et brannteppe.

- Dette produktet må ikke brukes av barn under 8 år eller personer med nedsatte fysiske, sensoriske eller mentale evner, eller av uerfarne person uten kjennskap til produktet, eller hvis de ikke er under oppsyn eller opplæring av personer ansvarlige for deres sikkerhet.

• Barn må ikke leke med produktet.
• Hold barn under 8 år på avstand hvis de ikke er under konstant oppsyn.

• Ikke la barn under 8 år nærme seg produktet når det er i bruk.

• Rengjøring og vedlikehold skal ikke utføres av barn uten tilsyn.

• Sjekk at flammesprederkronene er riktig plassert og at brennerdekslene er på plass.
• Vær oppmerksom på at konesonene blir fort varme. Ikke plasser tomme gryter på varmen. Fare for overoppheting.
• Fett og olje kan ta fyr hvis de overopphetes. Ikke gå fra tilberedning av mat som inneholder olje og fett. Hvis olje eller fett tar fyr, må de aldri slukkes med vann. Legg lokket på gryten og slå av kokesonen.
• Tilberedningen må alltid holdes under oppsyn. En kort tilberedningstid må hele tiden holdes under oppsyn.

• Under bruk må ikke metallgjenstander (servise eller bestikk) legges på platetoppen, fordi de kan overopphetes.

• Ikke stikk spisse metallgjenstander (bestikk eller verktøy) inn i rillene.

• Ikke bruk sprayflasker i nærheten av produktet mens det er i bruk.
• Slå av produktet etter bruk.
• Ikke foreta endringer på produktet.
• Prøv aldri å reparere produktet selv, eller uten hjelp fra en autorisert tekniker.
• Dra aldri i ledningen for å trekke ut støpselet.
• Hvis strømledningen er skadet, skal teknisk serviceassistanse kontaktes umiddelbart for å skifte ut ledningen.

Skader på produktet

• Ikke sett deg på produktet.
• Ikke bruk dampstråler til rengjøring av produktet.
• Ikke dekk til åpninger for ventilasjon og varmespredning.

• Ikke gå fra produktet under tilberedninger med bruk av fett eller olje, fordi disse kan ta fyr hvis de overopphetes. Vær svært forsiktig.

• Ikke legg igjen gjenstander oppå kokeflatene.

• Produktet skal ikke under noen omstendigheter brukes for å varme opp rom.
• Ikke bruk sprayprodukter i nærheten av ovnen.
• Ikke bruk plastservise eller - beholdere for tilberedning av mat.
• Kokekar og stekepanner må plasseres innenfor platetoppens ytre omkrets.
• Alle kokekar må ha jevne, flate bunner.
• Dersom noe væske skulle koke over eller bli sølt, fjern den overflødige væsken fra platetoppen.
• Ikke hell syreholdige stoffer slik som sitronsaft eller eddik på kokeflaten.
• Ikke sett tomme kokekar eller stekepanner på tente kokesoner.

• Ikke bruk grove eller slipende materialer, eller spisse metallskraper.

• Ikke bruk rengjøringsprodukter som inneholder klor, ammoniakk eller blekemiddel på ståldeler, eller deler med metallisk overflatefinish (f.eks. anodisering, fornikling eller kromatering).

• Ikke vask avtakbare deler, f.eks. platetoppens rister, brennerkronene og -dekslene i oppvaskmaskin.

Installasjon

• Dette produktet må ikke installeres i båter eller campingvogner.
• Produktet må ikke installeres på en pidestall.
• Plasser produktet i møbeldelen ved hjelp av en annen person.
• For å unngå mulige overopphetinger må ikke produktet installeres bak en dekorasjonsdør eller et panel.
• Bruk personlig verneutstyr ved inngrep på produktet (installasjon, vedlikehold, plassering eller flytting).

• Slå av hovedstrømforsyningen før inngrep på produktet.

• Installasjon og service skal utføres av autorisert tekniker i samsvar med gjeldende standarder.

• La gasstilkoblingen utføres av kvalifisert teknisk personale. Installasjon av den fleksible slangen må skje slik at lengden på slangen ikke overstiger maksimalt 2 meter for fleksible slanger i stål.
• Slangene må ikke komme i kontakt med bevegelige deler, og de må heller ikke klemmes.
• Der det er nødvendig bruker du en trykkregulator i overensstemmelse med gjeldende standard.
• Etter alle inngrep må du kontrollere at dreiemomentet på gasskoblingene ligger mellom 10 Nm og 15 Nm.
• Ved fullført installasjon må du kontrollere om det finnes eventuelle lekkasjer ved bruk av en såpeløsning, aldri med bruk av flamme.
• Strømtilkoblingen må utføres av autorisert teknisk personale.

• Det er påbudt med jording i henhold til gjeldende sikkerhetsregler for elektriske anlegg.

• Bruk kabler som tåler temperaturer på minst 90 °C.

• Skruene til forsyningsledningene på klemmebrettet må trekkes til med et dreiemoment på 1,5 - 2 Nm.
• En eventuell utskifting av strømkabelen må utelukkende gjennomføres av teknisk kvalifisert personale.
• Før montering må du forsikre deg om at de lokale forsyningsbetingelsene (gasstype og tilhørende trykk) og reguleringen av husholdningsapparatet er kompatible.
• Reguleringsbetingelsene for dette husholdningsapparatet er angitt på gassreguleringsetiketten.
• Dette husholdningsapparatet er ikke koblet til en tømmeinnretning for forbrenningsproduktene. Det må installeres og kobles til i samsvar med gjeldende installasjonsstandarder. Vær spesielt oppmerksom på regler som angår ventilasjon.

For dette produktet

• Ikke dekk til åpninger for ventilasjon og varmespredning.
• Ikke stikk spisse metallgjenstander (bestikk eller verktøy) inn i rillene.
• Produktet skal ikke under noen omstendigheter brukes for å varme opp rom.

- Produktet er ikke utviklet for å fungere med eksterne tidtakere eller fjernstyrte systemer.

1.2 Produsentens ansvar

Produsenten er ikke ansvarlig for skader på personer eller gjenstander forårsaket av:

• bruk av produktet til annen bruk enn den som er beskrevet,
• manglende overholdelse av kravene i brukerhåndboken,
• tukling med noen del av produktet,
• bruk av ikke-originale reservedeler.

1.3 Produktets formål

Dette produktet er tiltenkt tilberedning av mat i et husholdningsmiljø. Enhver annen bruk er feilaktig bruk.

1.4 Typeskilt

Typeskiltet viser tekniske data, serienummer og merkenavnet til produktet. Typeskiltet må ikke fjernes av noen grunn

1.5 Denne bruksanvisningen

Denne bruksanvisningen er en viktig del av produktet og må derfor oppbevares i sin helhet på et sted som er lett tilgjengelig under hele produktets levetid. Før produktet brukes må denne bruksanvisningen leses nøye.

1.6 Avhending

Apparatet må kildesorteres (EU-direktiv 2002/95/EF, 2002/96/EF, 2003/108/EF). I henhold til gjeldende EU direktiver inneholder ikke produktet stoffer i store nok mengder til å kunne regnes som å være farlig for helse og miljø.

For å kaste produktet:

- For å unngå at barn skal kunne stenge seg inne i produktet må du fjerne dørene og la tilbehøret (rister og bakebrett) sitte igjen i bruksposisjonene sine.

Elektrisk spenning Fare for elektrisk støt

• Slå av hovedstrømforsyningen.

• Koble strømledningen fra strømforsyningen.

• Kutt av strømledningen og fjern den sammen med støpselet.

• Lever inn produktet til godkjente gjenbruksstasjoner for elektrisk og elektronisk avfall, eller returner det til forhandleren ved kjøp av et tilsvarende produkt.

• Produktets emballasje består av resirkulerbare materialer som ikke forurenser.

• Lever inn emballasjen til en godkjent gjenbruksstasjon.

Plastemballasje Fare for kvelning

• Ta vare på emballasjen på en forsvarlig måte.
• Ikke la barn leke med plastemballasjen.

1.7 Hvordan lese bruksanvisningen

Denne bruksanvisningen bruker fölgende lesekonvensjoner:

Advarsler

Generell informasjon om denne bruksanvisningen, om sikkerhet og endelig avhending.

Beskrivelse

Beskrivelse av produktet og tilbehøret.

Bruk

Informasjon om bruk av produktet og dets tilbehør, matlagingsråd.

Rengjøring og vedlikehold

Informasjon om riktig rengjøring og vedlikehold av produktet.

Installasjon

Informasjon for kvalifisert tekniker: installasjon, oppstart og inspeksjon.

Sikkerhetsadvarsler

Informasjon

Råd

1. Avsnitt i bruksanvisningen.

- Enkelt bruksanvisning.

2 Beskrivelse

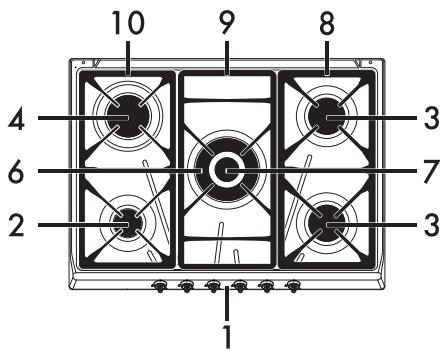

2.1 Generell beskrivelse

60 cm

70 cm

1 Betjeningspanel
2 Ekstrabrenner (AUX)
3 Halvrask brenner (SR)
4 Rask, redusert brenner (RR)
5 Ultrarask brenner (UR3)
6 Ultrarask brenner med ekstern krone (UR2 ekst.)
7 Ultrarask brenner med intern krone (UR2 int.)
8 Høyre rist
9 Sentral rist
10 Venstre rist

2.2 Symboler

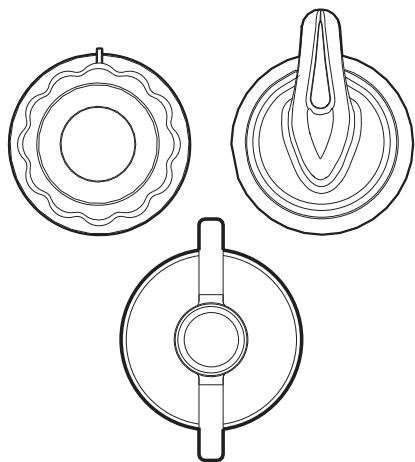

Knapper

Nyttige for å slå på og regulere brennerne på platetoppen. Trykk inn og mot klokka til

verdien ⚠ o ⚡ for à antenne de tilhørende brennerne.

Drei knappene i området mellom maksimum

Δ / ⚙ og minimum Δ / ⚙ for å regulere flammen. Drei bryterne tilbake til posisjon ● for å slå av brennerne.

Kokesoner

Framre

Bakre

Sentral venstre

Sentral høyre

Sentral ekstern

Sentral indre

Framre

Bakre

3 Bruk

3.1 Advarsler

Feilaktig bruk Fare for forbrenning

• Sjekk at flammesprederkronene er riktig plassert og at brennerdekslene er på plass.
• Fett og olje kan ta fyr hvis de overopphetes. Vær svært forsiktig.
• Hold alltid øye med produktet under tilberedninger som kan frigjøre olje og fett.
• Ikke bruk sprayprodukter i nærheten av produktet.
• Ikke ta på produktets varmelementer när det er i funksjon. La dem avkjøles för du eventuelt fortsetter med rengjøring.
• Ikke la barn under 8 år nærme seg produktet när det er i bruk.

Feilaktig bruk Fare for skade på overflater

• Ikke bruk aluminiumsfolie til å dekke over brennerne eller platetoppen.
• Sjekk at flammesprederkronene er riktig plassert og at brennerdekslene er på plass.
• Kokekar og stekepanner må plasseres innenfor platetoppens ytre omkrets.
• Alle kokekar må ha jevne, flate bunner.
• Dersom noe væske skulle koke over eller bli sølt, fjern den overflødige væsken fra platetoppen.

3.2 Første bruk

1. Fjern eventuelle beskyttelsesfilm fra utsiden eller innsiden av produktet, og fra tilbehøret.
2. Fjern alle eventuelle etiketter (bortsett fra typeskiltet med tekniske data) fra tilbehøret.
3. Fjern og vask alt tilbehøret til produktet (se 4 Rengjøring og vedlikehold).

3.3 Bruk av platetoppen

Produktets kontrollbrytere og betjeningsinnretninger er samlet på det frontale betjeningspanelet. Tegningen ved siden av hver bryter viser tilsvarende brenner. Apparatet er utstyrt med elektronisk tenning. Trykk og drei bryteren mot klokken til symbolet for maksimumsflamme, helt til den tennes. Hvis brenneren ikke tennes innen 15 sekunder, vri bryteren til ● og vent i 60 sekunder før du prøver igjen. Når flammen er tent, skal bryteren holdes nedtrykket i noen sekunder, slik at termoelementet kan varmes opp. Det kan hende at brenneren slukkes når bryteren slippes. Det betyr at termoelementet ikke har blitt nok oppvarmet.

Vent litt før du gjentar. Hold bryteren trykket litt lenger denne gangen.

Hvis brenneren tilfeldigvis skulle slokne, avbrytes gassutstrømningen av en sikkerhetsanordning, selv om gasskranen er åpen. Drei bryteren igjen til ● og vent i 60 sekunder før du prøver igjen.

Korrekt plassering av flammesprederne og brennerdekslene

Før du tenner brennerne på platetoppen må du kontrollere at flammesprederne er plassert korrekt i de tilhørende setene med de tilhørende brennerdekslene. Pass på at åpningene på brennerne er i samsvar med tennerne og termoelementene. Kontroller dessuten at festene for brennerhettene faller korrekt på plass i åpningene på brenneren.

Praktiske råd for bruk av platetoppen

For bedre utnyttelse av brennerne og et minimalt gassforbruk, må du bruke kokekar med lokk og riktig størrelse i forhold til brenneren, for å unngå at flammen stiger opp over sidene.

Når kokepunktet nås, senk flammen slik at væsken ikke koker over.

Diameter til kokekarene:

• AUX: 12 - 14 cm.
• SR: 16 - 20 cm.
• RR: 22 - 26 cm.
• UR3: 22 - 26 cm.
• UR2 int + UR2 ekst.: 22 - 26 cm.

Under tilberedning må alle kokekar eller grillpanner for å unngå forbrenninger eller skader på platetoppen plasseres innenfor omkretsen til platetoppen.

Begrensninger for bruk av en grillpanne

Feilaktig bruk Fare for skade på produktet

• Ikke slå på grillpannen uten noe på, med mindre det er for første antenning og for å fjerne fuktigheten som vil kunne ha samlet seg opp etter en lengre periode der den ikke har vært i bruk.
• Bruk grillpanner med flat og tykk bunn.
• Legg aldri aluminiumsfolie direkte på grillpannen.

Feilaktig bruk Fare for personskader

• Under tilberedning av matvarer med olje og fett, som er lettantennelig, må du aldri fjerne deg fra toppen under hele tilberedningstiden.
• Også etter bruk forblir grillpannene varme over lang tid. For å unngå forbrenning må du ikke legge hendene eller andre gjenstander på platen.

Hvis du skulle ønske å bruke en grillpanne må du følge disse reglene:

• Grillpannene må plasseres innenfor omkretsen til platetoppen.

• hold sideveggen i en avstand på 160 mm fra kanten av grillpannen;

• Hvis en av brennerne i nærheten av den bakre treveggen er av typen Ultrarask (UR3 eller UR2 int. + ekst.), hold en avstand til veggen på 160 mm fra kanten av grillpannen;
  • pass på at flammene på brenneren ikke kommer opp over kantene på grillpannen;
  • Overstig aldri 40 minutters bruk.

• Ved bruk av grillpanner i teflon kan du for å unngå skader på produktet og på teflonbelegget forvarme grillpanner i teflonbelagt aluminium uten mat i maksimalt 5 minutter. Deretter plasserer du matvarene på grillpannen og fortsetter med tilberedningen, uten å noen gang overstige 40 minutters bruk,

Feilaktig bruk Fare for personskader

• Under tilberedning av matvarer med olje og fett, som er lettantennelig, må du aldri fjerne deg fra toppen under hele tilberedningstiden.
• Også etter bruk forblir platene varme over lang tid. For å unngå forbrenning må du ikke legge hendene eller andre gjenstander på platen.
• Med en gang du skulle legge merke til sprekker på plateoverflatene må du straks koble produktet fra strømforsyningen og ta kontakt med det nærmeste godkjente assistanseverkstedet.

4 Rengjøring og vedlikehold

4.1 Advarsler

Feilaktig bruk Fare for skade på overflater

• Ikke bruk dampstråler til rengjøring av produktet.
• Ikke bruk rengjøringsprodukter som inneholder klor, ammoniakk eller blekemiddel på ståldeler, eller deler med metallisk overflatefinish (f.eks. anodisering, fornikling eller kromatering).
• I tilfelle av kontakt med for aggressive rengjøringsmidler, kalkholdig vann eller eventuell mat som koker over (vann, saus, kaffe, etc.), rengjør straks etter at avkjøling.
• Ikke bruk slipende eller etsende rengjøringsmidler på glassdeler (f.eks. pulverprodukter, flekkfjernere og stålsvamper).
• Ikke bruk grove eller slipende materialer, eller spisse metallskraper.
• Ikke vask avtakbare deler, f.eks. platetoppens rister, brennerkronene og - dekslene i oppvaskmaskin.

4.2 Rengjøring av apparatet

For å holde produktets overflater i god stand, må de rengjøres hver gang etter bruk, etter at de er nedkjølt.

Vanlig, daglig rengjøring

Bruk alltid kun spesielle produkter som ikke inneholder slipemidler, eller etsende klorbaserte stoffer.

Hell produktet på en fuktig klut og rengjør overflaten, skyll godt og tørk av med en myk klut eller en mikrofiberklut.

Matflekker eller rester

Bruk aldri metallsvamper eller kvasse skraper, da dette kan skade overflatene.

Bruk vanlige ikke-slipende produkter og kjøkkenredskap av tre eller plast dersom det er nødvendig. Skyll grundig og tørk med en tørr klut eller mikrofiberklut.

Unngå at sukkerholdige matrester (f.eks. syltetøy) brenner seg fast inne i ovnen. Hvis de brenner seg fast over for lang tid, kan det ødelegge emaljebelegget inne i ovnen.

Rengjøring og vedlikehold

Rister for platetoppen

Ta av ristene og rengjør med lunkent vann og ikke slipende oppvaskmiddel. Fjern alle rester omhyggelig. Tørk delene og sett dem på plass på platetoppen igjen.

Det at ristene er i kontinuerlig kontakt med flammen vil over tid kunne føre til endringer i emaljen på de stedene som kommer i kontakt med varmen. Dette er helt normalt og har ingen som helst innvirkning på komponentens funksjonalitet.

Brennerkroner og -deksler

Brennerkronene og dekslene kan tas av, for å gjøre rengjøringen enklere. Vask dem i varmt vann og med et ikke slipende vaskemiddel. Fjern alle rester og smuss omhyggelig, og vent til delene er helt tørre. Sett brennerkronene på plass igjen, pass på at de plasseres på riktig plass og med de tilhørende dekslene.

Tennere og termoelementer

For en god funksjon må tennerne og termoelementene alltid være rene. Kontroller ofte om det er nødvendig å rengjøre dem med en fuktig klut. Eventuelle tørre rester kan fjernes med en trepinne eller en nål.

5 Installasjon

5.1 Sikkerhetsinstrukser

Varmeproduksjon under bruk av produktet Brannfare

• Kontroller at møbelmaterialet er varmebestandig.
• Kontroller at møbelet er utstyrt med alle nødvendige åpninger.

Finéroverflater, limite overflater eller plastoverflater på møbler i nærheten må være varmebestandige ( >90\ °C ), ellers kan disse deformere seg over tid.

Den minste avstanden som må overholdes mellom avtrekkshettene og kokeflaten må minst tilsvare den som er indikert i monteringsanvisningen for avtrekkshetten.

Overhold den minste avstanden på baksiden ved utskjæring i benkeplaten, som indikert i monteringsillustrasjonene.

5.2 Utskjæring i benkeplaten

Det følgende inngrepet krever murarbeid og/eller snekkerarbeid og må derfor utføres av en kvalifisert tekniker.

Installasjonen kan foretas på ulike materialer, slik som mur, metall, heltre, eller tre belagt med plastlaminater, så lenge de er varmebestandige (>90 °C).

Lag en åpning med de viste målene i møbelets benkeplate.

L (cm)	X (mm)	Y (mm)
60	555÷560	478÷482
70	555÷560	478÷482

A (mm)	B (mm)	C (mm)*	D (mm)	E (mm)
min 150	min 460	min 750	20÷40	min 50

* Hvis det er et møbel over platetoppen. I tilfelle av vifte, se indikasjonene gitt i den tilhørende veiledningen.

Mål: plassering av gasstilkobling og elektriske tilkoblinger (mål uttrykt i mm)

G Gasstilkobling

E Elektrisk kobling

5.3 Innfelling

På innfelt rom for ovn

Avstanden mellom platetoppen og kjøkkenmøblene, eller innfelte enheter, må være slik at den sikrer en tilstrekkelig ventilasjon og et tilstrekkelig utslipp av luft. Hvis den installeres over en ovn, må man sørge for at det finnes avstand mellom platetoppens bunn og ovnen som er installert under.

med åpning i bunnen

med åpning i bunnen og på baksiden

Hvis dette produktet installeres over en ovn, må denne være utstyrt med en kjølevifte.

På et tomt skap eller skuffer

Hvis det befinner seg andre møbler (sidevegger, skuffer, osv.), oppvaskmaskiner eller kjøleskap under platetoppen, må det installeres en dobbelt bunn i tre med en minste avstand på 10 mm fra platetoppens underside, for å unngå utilsiktet kontakt. Den doble bunnen må kun fjernes ved hjelp av egnet verktøy.

med åpning i bunnen

med åpning på baksiden

Manglende installasjon av en dobbelt trebunn utsetter brukeren for en mulig utilsiktet kontakt med spisse eller varme deler.

Pakning for platetoppen

Før montering, for å unngå infiltrasjon av væsker mellom platetoppens ramme og benkeplaten, må du installere den medfølgende isolerende pakningen, som vist i figuren under.

1. Se verdiene angitt i figuren, pass på at fram- og baksidene på pakningene skal ligge jevnt langs åpningen.

Verdiene på tegningen under henviser til åpningen på innsiden av pakningen.

1. Fest den ved å trykke den lett langs overflaten på den eksterne overflaten i hullet du har laget i benketoppen.
2. Skjær forsiktig av den overflødige kanten (C) på pakningen.

5.4 Feste til støttestrukturen

Fest platetoppen til møbelet ved hjelp av de medfølgende brakettene (A).

I figuren under er det angitt enkelte festepunkter for dekselet til platetoppen.

Ikke bruk silikon til å feste toppen. Det ville gjøre det umulig å fjerne toppen uten å skade den, hvis dette skulle bli nødvendig.

5.5 Gasstilkobling

Gasslekkasje Fare for eksplosjon

• Etter alle inngrep må du kontrollere at dreiemomentet på gasskoblingene ligger mellom 10 Nm og 15 Nm.
• Der det er nødvendig bruker du en trykkregulator i overensstemmelse med gjeldende standard.
• Ved fullført installasjon må du kontrollere om det finnes eventuelle lekkasjer ved bruk av en såpeløsning, aldri med bruk av flamme.
• Slangene må ikke komme i kontakt med bevegelige deler, og de må heller ikke klemmes.
• Reguleringsbetingelsene for dette husholdningsapparatet er angitt på gassreguleringsetiketten.

Generell informasjon

Kobling til gassnettet må gjøres med et solid rør i kobber eller med en fleksibel slange i stål med kontinuerlige vegger, i overensstemmelse med forskriftene som er slått fast i gjeldende standard. Produktet er godkjent for bruk av metangass G20 (2H) med et trykk på 20 mbar. For forsyning med andre gasstyper, se kapittel "5.6 Tilpassing til andre gasstyper". Gassens inntakskobling har utv. gjenger på ½" gass (ISO 228-1).

Tilkobling med ståslange

Utfør tilkoblingen til gassnettet med en ståslange med hele vegger som er i samsvar med egenskapene oppgitt av gjeldende forskrifter.

Skru koblingen 3 godt fast til gasskoblingen 1 på produktet, alltid med den medfølgende pakningen 2 plassert i mellom.

Tilkobling med ståslange med konisk kobling

Utfør tilkoblingen til gassnettet med en ståslange med hele vegger som er i samsvar med egenskapene oppgitt av gjeldende forskrifter.

Stram koblingen 3 skikkelig til gasskoblingen 1 (gjenget ½" ISO 228-1) på apparatet. Sett alltid pakningen 2 som følger med innimellom. Påfør isolerende materiale på gjengene til koblingen 3, etter

dette skur du fast den fleksible slangen i stål 4 til koblingen 3.

Tilkobling for flytende gass

Bruk en trykkregulator, og utfør tilkoblingen til gassflasken i henhold til forskriftene fastsatt av gjeldende standarder.

Forsyningstrykket må overholde verdiene angitt i tabellen "Gasstype og installasjonsland".

Lufting av rommene

Dette husholdningsapparatet er ikke koblet til en tømmeinnretning for forbrenningsproduktene. Det må installeres og kobles til i samsvar med gjeldende installasjonsstandarder. Vær spesielt oppmerksom på regler som angår ventilasjon.

Apparatet må kun installeres i rom med konstant lufting, som foreskrevet av gjeldende forskrifter. I rommet hvor apparatet installeres må det være en tilstrømning av luft som er tilstrekkelig for gassforbrenningen og for luftingen av rommet. Lufteåpningene, beskyttet med gitter, må være dimensjonerte i samsvar med gjeldende standarder, og plasserte slik at de ikke kan tildekkes, selv ikke delvis. Rommet må være skikkelig luftet for å fjerne varmen og fuktigheten som dannes under matlagingen. Spesielt etter at du har laget mat over lengre tid, bør du åpne et vindu eller øke hastigheten til eventuelle vifter.

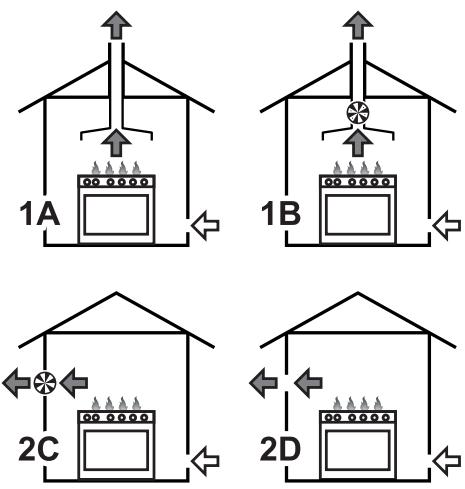

Utslipp av forbrenningsproduktene

Utslippet av forbrenningsproduktene må være garantert med ventilatorer koblet til et røykrør med naturlig og sikkert avtrekk, eller med tvungen utsuging. Et effektiv utsugingssystem krever en nøyaktig prosjektering og utføring av en erfaren spesialist i samsvar med posisjonene og avstandene oppgitt i forskriftene.

Når installatøren er ferdig må vedkommende utstede et samsvarssertifikat.

1 Utsuging med ventilator
2 Utsuging uten ventilator

A Utsuging i enkelt røykrør med naturlig avtrekk
B Utsuging i enkelt røykrør med ventilator
C Utsuging direkte til utsiden med vegg- eller vindusmontert ventilator
D Utsuging direkte til utsiden gjennom vegg

Luft

Forbrenningsprodukter

Ventilator

5.6 Tilpassing til andre gasstyper

I tilfelle av funksjon med andre gasstyper må du skifte ut dysene og regulere primærluften. For å skifte ut dysene og regulere brennerne må du fjerne platetoppen.

Fjerne platetoppen

1. Fjern ristene fra platetoppen.

1. Fjern knappene ved å løfte dem fra plassen sin.

1. Fjern brennerkronene og de tilhørende dekslene.

1. Fjern pakningen på termoelementene og tennerne fra hver brenner.

1. Fjern platetoppen.

Skift ut dysene/luftreguleringen

1. Løsne skruen "A" og dytt luftregulatoren helt inn "B".

1. Bruk en fast nøkkel til å fjerne dysene "C" og montere de nye dysene som er egnet for den nye gasstypen, i henhold til indikasjonene gitt i de tilhørende tabellene, (se "Gasstype og installasjonsland").

1. Sett støtten "B" tilbake i startposisjonen, slik at den dekker dysen "C" fullstendig.

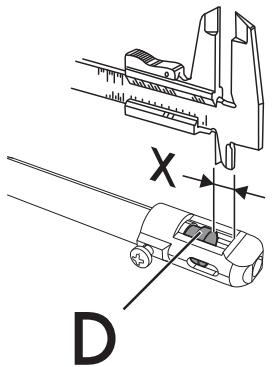

1. Reguler luftstrømmen ved å flytte Venturislangen "D", til du oppnår avstanden "X" som angitt i de tilhørende tabellene (se "Tabell over egenskaper for brennere og dyser", punktet "Primærluft (mm)"); stram deretter skruen "A".
2. Etter å ha regulert hver enkelt brenner setter du alle delene i produktet korrekt sammen igjen.

Dreiemomentet for dysen skal ikke overstige 3 Nm.

Justering av minimumsflammen for metan- eller bygass

Tenn brenneren og slå den over på minimumsposisjonen. Trekk ut bryteren på gasskranen og drei justeringsskruen på siden av kranstangen (avhengig av modell) til riktig minimumsflamme er oppnådd.

Monter bryteren igjen og sjekk brennerens flammestabilitet. Drei bryteren raskt fra maksimums- til minimumsposisjon: flammen skal ikke slukkes. Gjenta operasjonen på alle gasskranene.

Justering av minimumsflammen for flytende gass

Drei skruen på siden av kranstangen med klokken hele veien rundt.

Etter tilpasningen til en annen gass enn den fabrikkinnstilte, må du skifte ut etiketten for gassjustering med en som gjelder for den nye gasstypen. Etiketten finnes i posen med brennerspissene (hvis finnes).

Smøring av gasskranene

Over tid kan kranene og gassovnstermostaten være vanskelige å dreie eller de kan være blokkerte. Rengjør disse innvendig og ha på smørefett.

Smøringen av gasskranene må utføres av en kvalifisert tekniker.

Gasstype og installasjonsland

Gasstype

IT

GB-IE

FR-BE

DE

AT

ES

PT

SE

RU

DK

PL

HU

1 Metangass G20

G20

20 mbar

●

●

●

●

●

●

●

●

●

●

G20/25

20/25 mbar

●

2 Metangass G20

G20

25 mbar

●

3 Metangass G25.1

G25.1

25 mbar

●

4 Metangass G25

G25

20 mbar

●

5 Metangass G2.350

G2.350

13 mbar

●

6 Flytende gass G30/31

G30/31

28/37 mbar

●

●

●

●

G30/31

30/37 mbar

●

●

G30/31

30/30 mbar

●

●

7 Flytende gass G30/31

G30/31

37 mbar

●

8 Flytende gass G30/31

G30/31

50 mbar

●

●

9 Bygass G110

G110

8 mbar

●

●

●

10 Bygass G120

G120

8 mbar

●

Ut fra installasjonsland kan du finne de tilgjengelige gasstypene. Se indikasjonsnummeret for å finne de "Tabeller over brennernes og brennerspissenes karakteristikker" riktige verdiene.

Tabeller over brennernes og brennerspissenes karakteristikker

1	Metangass G20 – 20 mbar	AUX	SR	RR	UR2 int+ekst	UR3
	Nominell effekt (kW)	01:10	1.70	2.60	1.10 + 3.90	3.90
	Brennerspissens diameter (1/100 mm)	73	92	115	73 + 140	140
	Redusert effekt (W)	400	450	650	400 + 1200	1400
	Primærluft (mm)	1.5	1.5	1	2 + 3	2
2	Metangass G20 – 25 mbar	AUX	SR	RR	UR2 int+ekst	UR3
	Nominell effekt (kW)	01:10	1.70	2.60	1.10 + 3.90	3.9
	Brennerspissens diameter (1/100 mm)	73	87	110	73 + 132	132
	Redusert effekt (W)	400	450	650	400 + 1200	1400
	Primærluft (mm)	1.5	1	1	3 + 4	1.5
3	Metangass G25,1 – 25 mbar	AUX	SR	RR	UR2 int+ekst	UR3
	Nominell effekt (kW)	01:10	1.70	2.60	1.10 + 3.90	3.90
	Brennerspissens diameter (1/100 mm)	76	98	123	76 + 150	150
	Redusert effekt (W)	400	450	650	400 + 1200	1400
	Primærluft (mm)	1.5	1.5	1	1.5 + 3	1.5
4	Metangass G25 – 20 mbar	AUX	SR	RR	UR2 int+ekst	UR3
	Nominell effekt (kW)	01:10	1.70	2.60	1.10 + 3.90	3.90
	Brennerspissens diameter (1/100 mm)	82	98	126	82 + 155	155
	Redusert effekt (W)	400	450	650	400 + 1200	140
	Primærluft (mm)	1.5	1.5	1	1.5 + 3	1.5
5	Metangass G2,350 – 13 mbar	AUX	SR	RR	UR2 int+ekst	UR3
	Nominell effekt (kW)	01:10	1.70	2.60	1.10 + 3.90	3.90
	Brennerspissens diameter (1/100 mm)	100	126	160	100 + 200	200
	Redusert effekt (W)	400	450	650	400 + 1200	1400
	Primærluft (mm)	1.5	1.5	1	2 + 2	3
6	Flytende gass G30/31 - 30/37 mbar	AUX	SR	RR	UR2 int+ekst	UR3
	Nominell effekt (kW)	1.0	1.70	2.60	1.0 + 3.90	3.90
	Brennerspissens diameter (1/100 mm)	48	62	76	48 + 92	95
	Redusert effekt (W)	400	450	650	400 + 1200	1400
	Primærluft (mm)	2	2	2	4 + 10	4
	Nominell kapasitet G30 (g/h)	73	124	189	73 + 284	284
	Nominell kapasitet G31 (g/h)	71	121	186	71 + 279	279
7	Flytende gass G30/31 - 37 mbar	AUX	SR	RR	UR2 int+ekst	UR3
	Nominell effekt (kW)	01:10	1.70	2.60	1.10 + 3.90	3.90
	Brennerspissens diameter (1/100 mm)	48	60	73	48 + 89	89
	Redusert effekt (W)	400	450	650	400 + 1400	1600
	Primærluft (mm)	2	2	2	4 + 10	4
	Nominell kapasitet G30 (g/h)	80	124	189	80 + 284	284
	Nominell kapasitet G31 (g/h)	79	121	186	79 + 279	279
8	Flytende gass G30/31 - 50 mbar	AUX	SR	RR	UR2 int+ekst	UR3
	Nominell effekt (kW)	01:10	1.70	2.60	1.10 + 3.90	3.90
	Brennerspissens diameter (1/100 mm)	42	54	67	42 + 82	82
	Redusert effekt (W)	400	450	650	400 + 1400	1400
	Primærluft (mm)	1.5	2	1.5	3 + 10	2.5
	Nominell kapasitet G30 (g/h)	80	124	189	80 + 284	284
	Nominell kapasitet G31 (g/h)	79	121	186	79 + 279	279
9	Bygass G110 – 8 mbar	AUX	SR	RR	UR2 int+ekst	UR3
	Nominell effekt (kW)	01:10	1.70	2.60	1.10 + 3.80	3.80
	Brennerspissens diameter (1/100 mm)	132	165	210	132 + 290	290
	Redusert effekt (W)	400	450	650	400 + 1200	1400
	Primærluft (mm)	1.5	1	1	2 + 4	2
10	Bygass G120 – 8 mbar	AUX	SR	RR	UR2 int+ekst	UR3
	Nominell effekt (kW)	01:10	1.70	2.60	1.10 + 3.80	3.80
	Brennerspissens diameter (1/100 mm)	126	160	200	126 + 270	270
	Redusert effekt (W)	400	450	650	400 + 1200	1400
	Primærluft (mm)	1.5	1	1	2 + 4	2

Brennerspissene som ikke følger med kan kjøpes hos autoriserte servicesentre.

5.7 Strømtilkobling

Elektrisk spenning Fare for elektrisk støt

• Strømtilkoblingen må utføres av autorisert teknisk personale.
• Bruk personlig verneutstyr.
• Det er påbudt med jording i henhold til gjeldende sikkerhetsregler for elektriske anlegg.
• Slå av hovedstrømforsyningen.
• Dra aldri i ledningen for å trekke ut støpselet.
• Bruk kabler som tåler temperaturer på minst 90 °C.
• Skruene til forsyningsledningene på klemmebrettet må trekkes til med et dreiemoment på 1,5 - 2 Nm.

Generell informasjon

Kontroller at strømnettets egenskaper er egnet til opplysningene oppført på typeskiltet.

Typeskiltet med tekniske data, serienummer og merkenavn er plassert synlig på produktet.

Dette skiltet må aldri av noen grunn fjernes. Utfør jordingen med en kabel som er 20 mm lenger enn de andre kablene.

Produktet kan brukes i følgende moduser: 220-240 V 1N\~

Bruk en ledning med tre poler 3 x 1 mm².

Verdiene indikert ovenfor refererer til tverrsnittet av den interne strømlederen.

Fast tilkobling

Se til at tilførselsledningen er utstyrt med en allpolet skillebryter i samsvar med forskriftene for installasjon.

Skillebryteren må være i nærheten av produktet og i en lett tilgjengelig posisjon.

Tilkobling med kontakt og støpsel

Påse at pluggen og kontakten er av samme type.

Unngå bruk av reduksjonsstykker, adaptere eller shunter, da de kunne forårsake oppvarming eller brannskader.

Kontrolltest

En kontrolltest skal gjennomføres etter installasjonen. Hvis platetoppen ikke skulle fungere, etter at du har forsikret deg om at du har fulgt instruksene på riktig måte, må du koble den fra strømnettet og kontakte teknisk kundeservice.

5.8 For installatøren

• Støpselet må være tilgjengelig etter installasjonen. Ikke bøy eller klem ledningen som kobler produktet til strømnettet.
• Produktet må installeres i henhold til installasjonsskjemaene.
• Ikke prøv å løsne eller tvinge den gjengede delen av koblingen. Da risikerer du å skade denne delen av apparatet, som vil kunne føre til bortfall av produsentens garanti.
• Bruk vann og såpe på alle koblingene for å kontrollere om det finnes gasslekkasjer. IKKE bruk flammer for å lete etter eventuelle lekkasjer.
• Slå på alle brennere enkeltvis og samtidig for å garantere korrekt funksjon av gassventilen, brenneren og tenneren.
• Drei brennerbryterne til posisjonen for minimumsflamme og følg med på stabiliteten til flammen for hver enkelt brenner, enkeltvis og alle sammen samtidig.
• Hvis produktet ikke fungerer korrekt etter at du har foretatt alle kontrollene, ta kontakt med nærmeste servicesenter.
• Når produktet er korrekt installert må brukeren få opplæring i korrekt funksjon av produktet.
