BRUKSANVISNING MS661 SAMSUNG

Hør TV-lyd fra din Soundbar via kabeltilsluttede eller trådløse forbindelser.

Den første tilslutning

- Når TV'et er tilsluttet, vises der [TV Navn] → "BT" på Soundbarens display på forsiden.

Den første tilslutning

Den første tilslutning

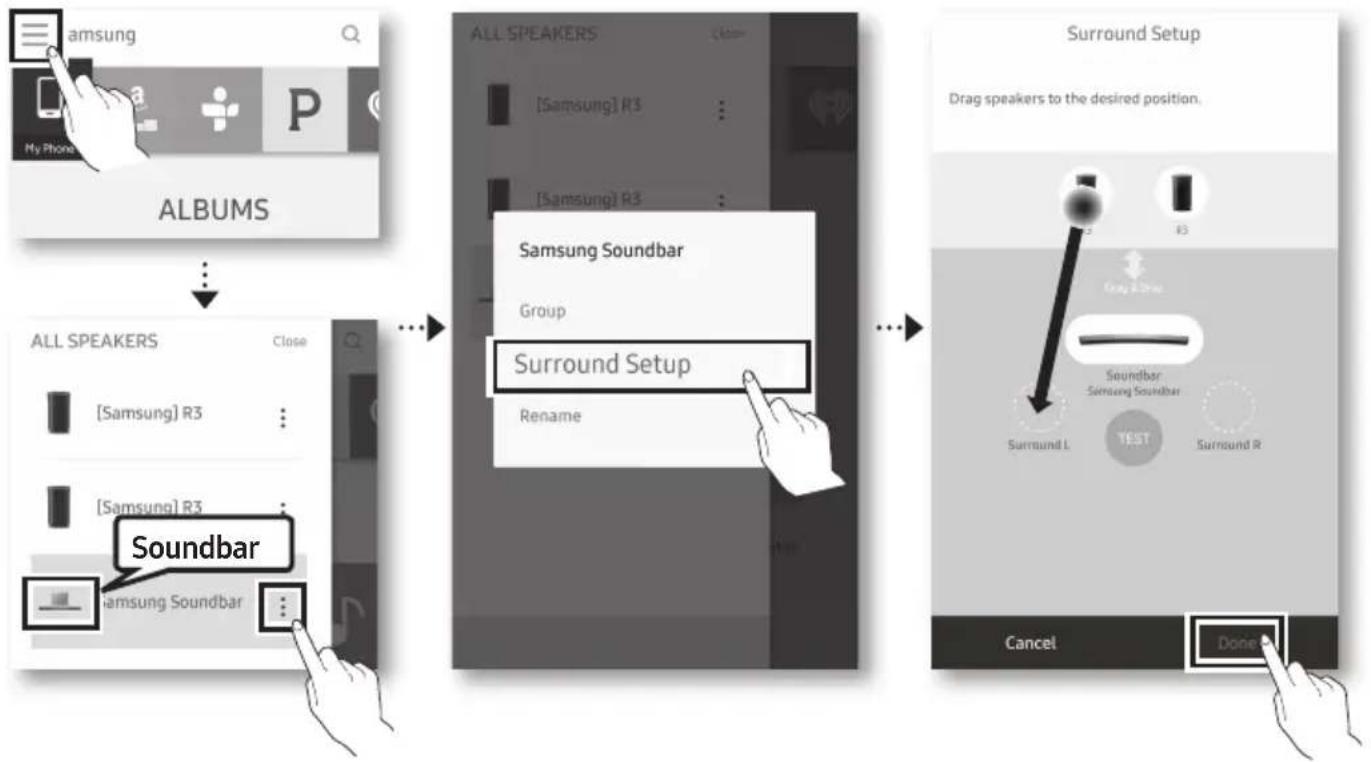

1. Installér og start Samsung Multiroom-appen på din mobilenhet (f.eks. smarttelefon eller nettbrett).

4 Surroundforbindelsen er gjennomført.

MERK

→Koble støpselet til stikkontakten.

→Tilkoblet via Wi-Fi

	FORSIKTIGFARE FOR ELEKTRISK ST∅TIKKE ÅPNE.
	Dette symbolet viser at det finnes komponenter med høyspenning inne i enheten. Det er farlig å komme i kontakt med de forskjellige interne delene av dette produktet.
	Dette symbolet viser at viktig litteratur som omhandler bruk og vedlikehold av produktet har blitt inkludert.
	Klasse II-produkt: Dette symbolet indikerer at det ikke krever jording.
	Vekselspenning: Dette symbolet indikerer at den nominelle spenningen som er merket med symbolet, er vekselspenning.
	Likestrømsspenning: Dette symbolet indikerer at den nominelle spenningen som er merket med symbolet, er likestrømsspenning.
	Forsiktig, se i instruksjonene før bruk: Dette symbolet instruerer brukeren til å se i brukerhåndboken for ytterligere sikkerhetsrelatert informasjon.

ADVARSEL

- For å redusere faren for brann eller elektrisk støt, utsett ikke denne enheten for regn eller fuktighet.

FORSIKTIG

• FOR Å UNNGÅ ELEKTRISK STØT, INNRETT DET BREDE BLADET PÅ PLUGGEN ETTER DEN BREDE ÅPNINGEN I KONTAKTEN, OG STIKK PLUGGEN HELT INN.
• Dette apparatet skal alltid kobles til en stikkontakt med jordforbindelse.
• For å bryte strømmen til apparatet må støpselet fjernes fra stikkontakten. Derfor må strømkontakten alltid være lett tilgjengelig.
• Ikke utsett apparatet for dryppende vann eller vannsprut. Ikke plasser gjenstander fylt med væske, for eksempel vaser, på apparatet.
• For å slå av apparatet helt, må du trekke ut støpselet fra stikkontakten. Derfor må støpselet til enhver tid være lett tilgjengelig.

FORHOLDSREGLER

1. Kontroller at strømnettet i huset ditt er i henhold til informasjonen på baksiden av produktet. Monter produktet horisontalt, på en egnet base (møbel), med tilstrekkelig rom rundt enheten for ventilasjon (7–10 cm). Sørg for at ventilasjonsåpningene ikke er tildekket. Ikke plasser enheten eller annet utstyr på toppen av utstyr som kan bli varmt. Enheten er konstruert for kontinuerlig bruk. For å slå enheten helt av, trekker du støpselet helt ut av stikkontakten. Trekk støpselet ut av enheten hvis du har til hensikt å la den stå ubrukt over lengre tid.
2. Under tordenvær må du trekke støpselet ut av stikkontakten. Overspenninger som skyldes lynnedslag kan skade enheten.
3. Ikke utsett enheten for direkte sollys eller andre varmekilder. Dette kan føre til overoppheting og føre til feil på enheten.
4. Beskytt produktet mot fuktighet (for eksempel vaser) og varmekilder (for eksempel ovner) eller utstyr som utstråler kraftige magnetfelt eller elektriske felt. Trekk støpselet ut av stikkontakten hvis det oppstår feil på enheten. Produktet er ikke beregnet på industriell bruk. Produktet er kun beregnet på personlig bruk.

Det kan oppstå kondens hvis enheten eller platen lagres i lave temperaturer. Hvis man transporterer enheten om vinteren, må man vente omtrent 2 timer til enheten har nådd romtemperatur før man bruker den.

1. Batteriene som er brukt i dette produktet inneholder kjemikalier som er miljøskadelige. Ikke kast batteriene i restavfallet. Ikke kast batteriene i åpen ild. Ikke kortslutt, demonter eller overopphet batteriene. Det er fare for eksplosjon hvis batteriet ikke byttes ut riktig. Bytt det bare ut med samme eller tilsvarende type.

OM DENNE BRUKERHÅNDBOKEN

Brukerhåndboken har to deler: denne enkle BRUKERHÅNDBOKEN på papir, og en detaljert FULLSTENDIG BRUKERHÅNDBOK som du kan laste ned.

I denne brukerhåndboken finner du informasjon om sikkerhetsinstruksjoner, produktinstallasjon, komponenter, tilkoblinger og produktspesifikasjoner.

Design, spesifikasjoner og skjermbilder kan endres uten foregående varsel.

INNHOLD

01 Kontrollere komponentene 2

Sette inn batterier før du bruker fjernkontrollen (AA-batterier x 2) ____ 2

02 Produktoversikt 3

Frontpanel / panel på høyre side i Soundbar 3

Nedre panel i Soundbar 4

03 Koble til Soundbar 5

Koble til strøm ____ 5

04 Koble til TV-en 7

Metode 1. Koble til via kabel ____ 7

Metode 2. Koble til trådløst ____ 9

• Koble til en TV via Bluetooth ____ 9
• Tilkobling via Wi-Fi 11

05 Koble til en ekstern enhet 13

Koble til med en optisk eller analog lydkabel (AUX) ____ 13

Metode 2. Koble til via Wi-Fi (trådløst nett) ____ 18

07 Bruke fjernkontrollen 20

Slik bruker du fjernkontrollen ____ 20

Justere Soundbar-volumet med fjernkontrollen til en TV 23

Bruke de skjulte knappene ____ 24

Utgangsspesifikasjoner for de forskjellige lydeffektmodusene ____ 24

08 Installere veggfestet 25

Forholdsregler ved installasjon ____ 25

Veggmonteringskomponenter ____ 25

Montere kabelholderen ____ 27

Montere holderfoten ____ 28

09 Programvare-oppdatering 28

10 Feilsøking 29

11 Lisens 30

12 Lisensmerknader om åpen kildekode 30

13 Viktig merknad om service 31

14 Spesifikasjoner og veiledning 31

Spesifikasjoner ____ 31

01 KONTROLLERE KOMPONENTENE

Kabelholder Holderfot (2 stk) Skrue (for holderfot: 2 stk) (for kabelholder: 1 stk)

• Se side 25 hvis du vil ha informasjon om komponenter for veggmontering av Soundbar.
• Se side 27 for instruksjoner om hvordan du bruker Kabelholder.
• Ta kontakt med et Samsung servicesenter eller Samsung kundeservice for å kjøpe tilleggskomponenter eller alternativer kabler.
• Tilbehøret kan se annerledes ut enn illustrasjonene ovenfor.

Sette inn batterier før du bruker fjernkontrollen (AA-batterier x 2)

Skyv batteridekselet i pilens retning til det er helt av. Sett inn 2 AA-batterier (1,5 V) som er orientert slik at polariteten er korrekt. Skyv batteridekselet tilbake på plass.

Frontpanel / panel på høyre side i Soundbar

1	DisplayViser status og gjeldende modus for produktet.
2	-/+ (Volum)-knappJusterer volumet.Når volumet justeres, vises volumnivået på frontdisplayet på Soundbar.
3	Velger inngangsmodus for kilde.
	Inngangmodus Display
	Optisk digital inngang D.IN
	ARC (HDMI OUT)-inngang	D.IN → TV ARC (Automatisk konvertering)
	AUX-inngang AUX
	HDMI-inngang HDMI
	Wi-Fi-modus WIFI
	BLUETOOTH-modus BT
	For å slå på "BT PAIRING"-modus endrer du kilden til "BT"-modus, og deretter trykker du på og holder inne (Kilde)-knappen i mer enn 5 sekunder.
4	(Strøm)-knappSlår på og av strømmen.

• Når du kobler enheten til strømnettet, vil strømknappen fungere i 4 til 6 sekunder.
• Når du slår på strømmen på denne enheten, vil det være en forsinkelse på 4 til 5 sekunder før den kan reprodusere lyd.
• Hvis du ønsker å høre lyden fra Soundbar, må du slå av høyttalerne til TV-apparatet i menyen for lydoppsettet på TV-apparatet. Se i TV-håndboken som fulgte med TV-apparatet.

Nedre panel i Soundbar

1	POWER OUT (For TV)Koble til strømkabelen på en Samsung TV som er koblet til en Soundbar og montert på veggen med et veggmonteringssett (WMN300SB - ikke inkludert).
2	POWER INKoble til Soundbars AC strømledning.
3	DIGITAL AUDIO IN (OPTICAL)Koble til den digitale (optiske) utgangen på en ekstern enhet.
4	WIRELESSKoble til den trådløse donglen som kobler Soundbar til surround-høyttalerne og en basshøyttaler trådløst. (Sourround-høyttaleren, basshøyttaleren og den trådløse donglen selges separat.)WIRELESS-kontakten er ikke USB-kompatibel.Ulike basshøyttalere er tilgjengelige i forskjellige områder. Du ser hva som er tilgjengelig på http://www.samsung.com/support.
5	AUX INKoble til den analoge utgangen på en ekstern enhet.
6	HDMI INInngang for digitale video- og lydsignaler samtidig med en HFMI-kabel.Koble til HDMI-utgangen på en ekstern enhet.
7	HDMI OUT (TV-ARC)Koble til HDMI (ARC)-kontakten på en TV.
8	Wi-Fi SETUP / SPK ADDKoble et trådløst nettverk (Wi-Fi) med appen Samsung Multiroom.

• Når du trekker ut strømledningen fra stikkontakten, må du dra i støpselet. Ikke dra i ledningen.
• Ikke koble denne enheten eller andre komponenter til en AC-kontakt før alle koblinger mellom komponentene er fullstendige.

- Koble den inkluderte strømkabelen til kontakten merket POWER IN.

Underside av Soundbar-hovedenheten

- POWER OUT-kontakten brukes til å forsyne en Samsung TV som er montert på veggen med et veggmonteringssett (WMN300SB - ikke inkludert) med strøm.

- POWER OUT-kontakten kan bare kobles til Samsung TV-apparater som bruker en strømkabel med 2 pinner og som bruker 400 W eller mindre. (Å koble kontakten til en enhet som bruker mer enn 400 W kan skade Soundbar eller medføre funksjonsfeil.)

For å se en oversikt over Samsung TV-apparater som er kompatible med WMN300SB veggmonteringssett og

POWER OUT-kontakten, se brukerhåndboken for WMN300SB veggmonteringssett. Du kan se håndboken på nett på http://www.samsung.com/support.

04 KOBLE TIL TV-EN

Hør TV-lyd fra Soundbar via kablede eller trådløse tilkoblinger.

- Når Soundbar er koblet til en Samsung Smart fra 2017 eller senere, kan Soundbar styres med fjernkontrollen til TV-en.

- Med denne funksjonen kan du bruke TV-menyen til å justere lydfeltet og forskjellige innstillinger samt volum og demp.

Metode 1. Koble til via kabel

1. Koble DIGITAL AUDIO IN (OPTICAL)-kontakten på Soundbar til OPTICAL OUT-kontakten på TV-en med en digital optisk kabel.
2. Trykk på knappen (Kilde) på panelet til høyre eller på fjernkontrollen, og velg deretter modusen "D.IN".

Auto Power Link

1. Koble sammen Soundbar og en TV med en digital optisk kabel.
2. Trykk på knappen (Kilde) på panelet til høyre eller på fjernkontrollen, og velg deretter modusen "D.IN".
3. Trykk på knappen Venstre på fjernkontrollen i 5 sekunder for å aktivere eller deaktivere Auto Power Link.

- Standardinnstillingen for Auto Power Link er ON. (Slå av denne funksjonen ved å slå av Auto Power med Soundbar.)

- Avhengig av den tilkoblede enheten fungerer kanskje ikke Auto Power.

- Denne funksjonen er bare tilgjengelig i modusen "D.IN".

1. Når Soundbar og TV-en er på, kobler du til HDMI-kabelen (følger ikke med) som vist på bildet.
2. "TV ARC" vises i displayet på Soundbar-hovedenheten, og TV-lyden spilles av på Soundbar.

- Hvis det ikke er mulig å høre TV-lyden, trykker du på knappen (Kilde) på fjernkontrollen eller på høyre side av Soundbar for å bytte til "D.IN"-modus. Skjermen viser "D.IN" og "TV ARC" i tur og orden, og TV-lyden spilles av.

- Hvis "TV ARC" ikke vises i displayet på Soundbar-hovedenheten, kontrollerer du at kabelen er koblet til riktig port.

- Bruk volumknappene på fjernkontrollen til TV-en for å endre volumet på Soundbar.

MERKNADER

Metode 2. Koble til trådløst

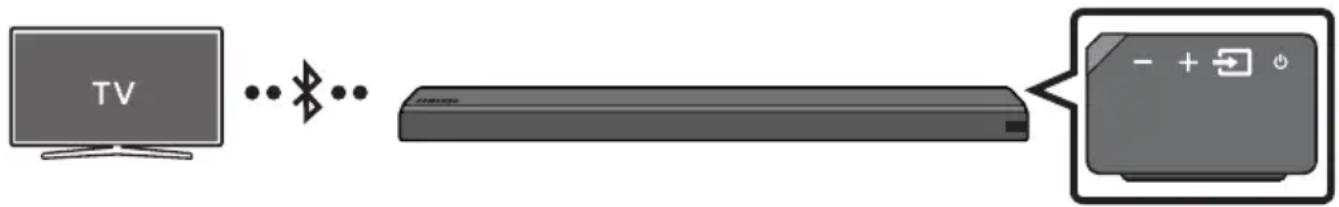

Koble til en TV via Bluetooth

Når en TV er koblet til via Bluetooth, kan du høre stereolyd uten å måtte stresse med kabler.

- Det er bare mulig å koble til én TV om gangen.

Den første tilkoblingen

1. Trykk på knappen (Kilde) på panelet til høyre eller på fjernkontrollen, og velg deretter modusen "BT".
2. Endre "BT" til "BT PAIRING".

- Hvis "BT READY" vises, trykker du på og holder inne knappen (Kilde) på panelet til høyre på Soundbar eller på fjernkontrollen i mer enn 5 sekunder for å vise "BT PAIRING".

1. Velg Bluetooth-modus på TV-en. (Mer informasjon finnes i håndboken for TV-en.)
2. Velg "[AV] Samsung Soundbar MSxxx" fra listen på TV-skjermen.

En tilgjengelig Soundbar vises med "Need Pairing" eller "Paired" på listen til TV-en over Bluetooth-enheter. Koble til Soundbar ved å velge meldingen og opprette en tilkobling.

- Når TV-en er koblet til, vises [TV-navn] → "BT" på frontdisplayet på Soundbar.

1. Nå kan du høre TV-lyden fra Soundbar.

Hvis det ikke er mulig å koble til enheten

• Hvis den tidligere tilkoblede Soundbar-listingen (f.eks. "[AV] Samsung Soundbar MSxxx") vises i listen, fjerner du den.
• I "BT"-modus trykker du på og holder inne knappen (Kilde) på panelet til høyre på Soundbar eller på fjernkontrollen i mer enn 5 sekunder for å bytte til "BT PAIRING"-modus. Velg deretter "[AV] Samsung Soundbar MSxxx" fra søkelisten på TV-en.

Hva er statusene BT READY og BT PAIRING?

• BT READY: I denne modusen kan du søke etter tidligere tilkoblede TV-er eller koble til Soundbar fra en tidligere tilkoblet mobil enhet.
• BT PAIRING: I denne modusen kan du koble til en ny enhet. (Når du er i "BT"-modus, trykker du på og holder inne knappen → (Kilde) på høyre side av Soundbar eller på fjernkontrollen i mer enn 5 sekunder.)

MERKNADER

• Hvis du blir bedt om å angi en PIN-kode når du kobler til en Bluetooth-enhet, angir du <0000>.
• I Bluetooth-tilkoblingsmodus går Bluetooth-tilkoblingen tapt hvis avstanden mellom Soundbar og Bluetooth-enheten overstiger 10 m.
• Soundbar slås automatisk av etter 5 minutter i Klar-modusen.

- Soundbar kan kanskje ikke utføre Bluetooth-søket eller -tilkoblingen korrekt under følgende forhold:

– Hvis det er et sterkt elektrisk felt rundt Soundbar. – Hvis flere Bluetooth-enheter er paret med Soundbar samtidig. – Hvis Bluetooth-enheten er slått av, ikke på plass eller ikke fungerer.

- Elektroniske enheter kan forårsake radioforstyrrelser. Utstyr som avgir elektromagnetiske bølger, må holdes borte fra Soundbar-hovedenheten, f.eks. mikrobølgeovner, enheter i trådløse nettverk osv.

Koble Soundbar fra TV-en

Trykk på knappen (Kilde) på panelet til høyre eller på fjernkontrollen, og velg deretter en annen modus enn "BT".

- Det tar tid å koble fra, fordi TV-en må ta imot et svar fra Soundbar. (Tiden som kreves, kan variere avhengig av TV-modellen.)

Tilkobling via Wi-Fi

Sjekkliste før tilkobling

1. Bekreft at din Samsung smart-TV er lansert etter 2014. Denne funksjonen er bare kompatibel med Samsung smart-TV som er lansert etter 2014.
2. Forsikre deg om at din trådløse ruter (Wi-Fi) er klar og fungerer.
3. Forsikre deg om at TV-apparatet er koblet til den trådløse ruteren (det trådløse nettet).

Trinn 1: Koble Soundbar til Wi-Fi

1. Trykk på knappen (Kilde) på høyre side av Soundbar eller på fjernkontrollen for å velge modusen "WIFI".

- Hvis du har en Samsung smart-TV lansert i 2016 eller 2017,

- Hvis du velger "WIFI"-modus når TV-apparatet er slått på, viser TV-skjermen et hurtigvindu med instruksjoner om hvordan du kobler Soundbar til en trådløs ruter (Wi-Fi) automatisk. Se instruksjonene i hurtigvinduet på TV-apparatet.

1. Koble den mobile enheten (smarttelefon, nettbrett etc.) til det samme trådløse nettet som TV-apparatet er koblet til.
2. Installer og åpne appen Samsung Multiroom på den mobile enheten (smarttelefon, nettbrett etc.).

1. Følg instruksjonene i appen på den mobile enheten for å koble Soundbar til det trådløse nettet.

Trinn 2: Konfigurere innstillingene på TV-apparatet

- Hvis TV-apparatet kobles fra det trådløse nettet etter at du har endret inngangskilde til Soundbar, bruker du TV-menyen til å koble TV-apparatet til nettverket igjen.

For TV-er sluppet i 2017

1. Menyen Hjem → Innst. (💡) → Lyd → Lydutgang → Velg [AV] Soundbar MSxxx (Wi-Fi)
2. Soundbar sender ut TV-lyd.

For TV-er sluppet i 2016

1. Menyen Hjem → Innst. (💡) → Lyd → Lydutgang → Velg [AV] Samsung Soundbar MSxxx (Wi-Fi)
2. Soundbar sender ut TV-lyd.

For TV-er sluppet i 2015

1. Menyen Hjem → Lyd → Høyttalerliste → Velg [AV] Samsung Soundbar MSxxx (Wi-Fi)
2. Soundbar sender ut TV-lyd.

For TV-er sluppet i 2014

1. Menyen Hjem → Lyd → Høyttalerinnstillinger → Velg Multiroom Link - Innst. → Soundbar+Surround.
2. Fra Soundbar-posisjonen velger du "[AV] Samsung Soundbar MS660" og "OK".
3. Menyen Hjem → Lyd → Høyttalerinnstillinger → Velg TV-lydutgang → Multiroom Link

1. Soundbar sender ut TV-lyd.

MERKNADER

• TV-apparatet og Soundbar må være koblet til det samme trådløse nettet (Wi-Fi).
• Hvis den trådløse ruteren (Wi-Fi) bruker en DFS-kanal, kan du ikke etablere en trådløs forbindelse mellom TV-apparatet og Soundbar. Ta kontakt med internettleverandøren din for mer informasjon.

05 KOBLE TIL EN EKSTERN ENHET

Koble til en ekstern enhet via et kablet eller trådløst nettverk for å spille av lyd fra den eksterne enheten via Soundbar.

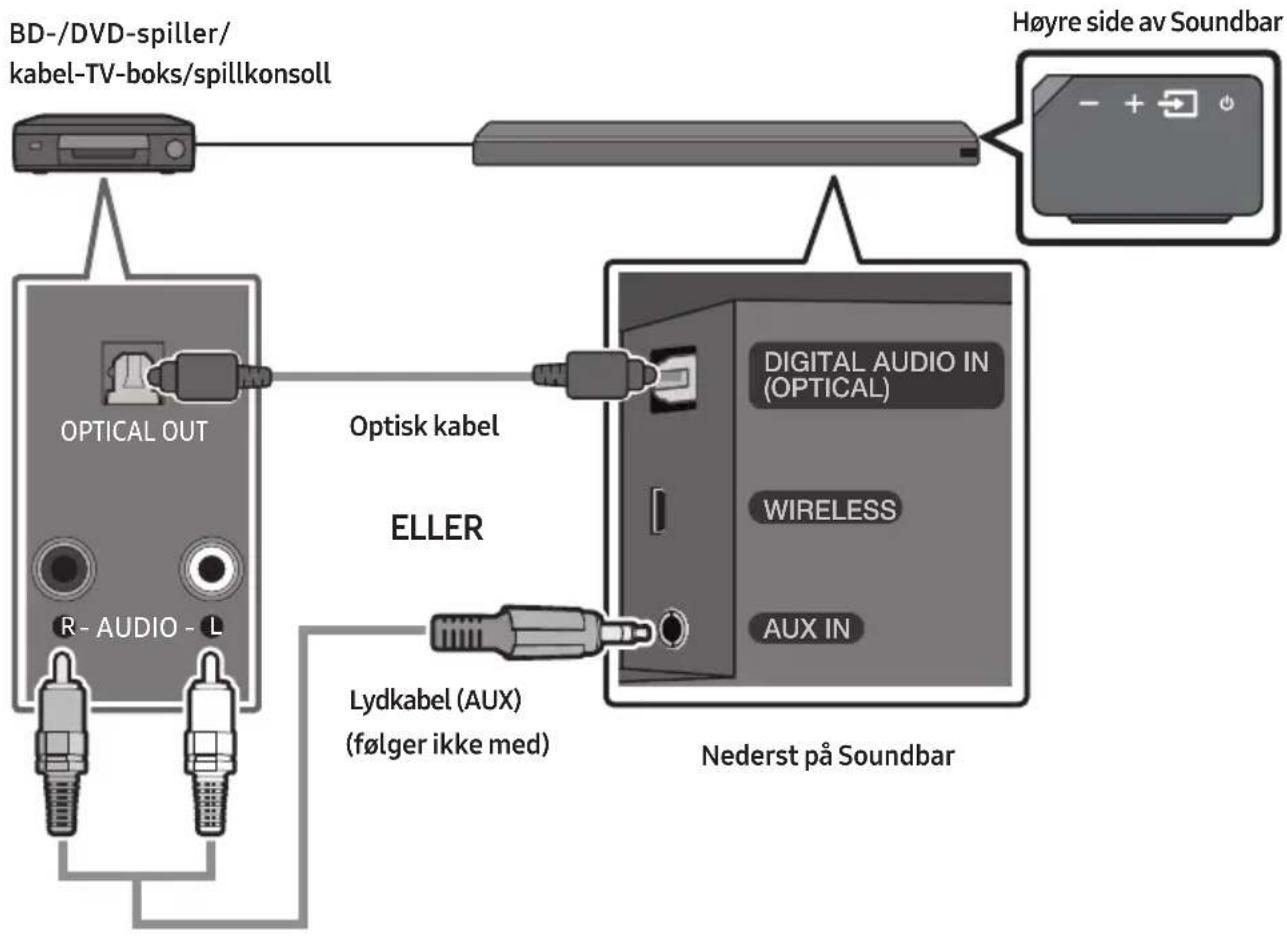

Koble til med en optisk eller analog lydkabel (AUX)

Optisk kabel

① Koble DIGITAL AUDIO IN (OPTICAL) på hovedenheten til OPTICAL OUT-kontakten på kildeenheten ved hjelp av en digital optisk kabel. ② Velg "D.IN"-modus ved å trykke på knappen → (Kilde) på panelet til høyre eller på fjernkontrollen.

ELLER

Lydkabel (AUX)

① Koble AUX IN (lyd) på hovedenheten til AUDIO OUT-kontakten på kildeenheten ved hjelp av en lydkabel. ② Velg "AUX"-modus ved å trykke på knappen (Kilde) på panelet til høyre eller på fjernkontrollen.

Når en mobil enhet er koblet til via Bluetooth, kan du høre stereolyd uten å måtte stresse med kabler.

- Du kan ikke koble til mer enn én Bluetooth-enhet om gangen.

Den første tilkoblingen

1. Trykk på knappen (Kilde) på panelet til høyre eller på fjernkontrollen, og velg deretter modusen "BT".
2. Endre "BT" til "BT PAIRING".

- Hvis "BT READY" vises, trykker du på og holder inne knappen (Kilde) på panelet til høyre på Soundbar eller på fjernkontrollen i mer enn 5 sekunder for å vise "BT PAIRING".

1. Velg "[AV] Samsung Soundbar MSxxx" fra listen.

- Når Soundbar er koblet til Bluetooth-enheten, vises [Navn på Bluetooth-enhet] → "BT" på frontdisplayet.

1. Spill av musikkfiler fra enheten som er koblet til via Bluetooth, gjennom Soundbar.

Hvis det ikke er mulig å koble til enheten

• Hvis den tidligere tilkoblede Soundbar-listingen (f.eks. "[AV] Samsung Soundbar MSxxx") vises i listen, fjerner du den.
• I "BT" -modus trykker du på og holder inne knappen → (Kilde) på panelet til høyre på Soundbar eller på fjernkontrollen i mer enn 5 sekunder for å bytte til "BT PAIRING"-modus.

Velg deretter "[AV] Samsung Soundbar MSxxx" fra søkelisten på Bluetooth-enheten.

Hva er statusene BT READY og BT PAIRING?

• BT READY : I denne modusen kan du søke etter tidligere tilkoblede TV-er eller koble til Soundbar fra en tidligere tilkoblet mobil enhet.
• BT PAIRING : I denne modusen kan du koble til en ny enhet. (Når du er i "BT" -modus, trykker du på og holder inne knappen → (Kilde) på høyre side av Soundbar eller på fjernkontrollen i mer enn 5 sekunder.)

MERKNADER

• Hvis du blir bedt om å angi en PIN-kode når du kobler til en Bluetooth-enhet, angir du <0000>.
• I Bluetooth-tilkoblingsmodus går Bluetooth-tilkoblingen tapt hvis avstanden mellom Soundbar og Bluetooth-enheten overstiger 10 m.
• Soundbar slås automatisk av etter 5 minutter i Klar-modusen.

- Soundbar kan kanskje ikke utføre Bluetooth-søket eller -tilkoblingen korrekt under følgende forhold:

– Hvis det er et sterkt elektrisk felt rundt Soundbar. – Hvis flere Bluetooth-enheter er paret med Soundbar samtidig. – Hvis Bluetooth-enheten er slått av, ikke på plass eller ikke fungerer.

- Elektroniske enheter kan forårsake radioforstyrrelser. Utstyr som avgir elektromagnetiske bølger, må holdes borte fra Soundbar-hovedenheten, f.eks. mikrobølgeovner, enheter i trådløse nettverk osv.

• Soundbar støtter SBC-data (44,1kHz, 48kHz).

- Må kun tilkobles en Bluetooth-enhet som støtter A2DP (AV)-funksjonen.

- Du kan ikke koble Soundbar til en Bluetooth-enhet som bare støtter håndfrifunksjonen (HF).

- Når du har paret lydplanken til en Bluetooth-enhet, og du velger "[AV] Samsung Soundbar MSxxx" fra enhetens skannede liste over enheter, vil Soundbar automatisk skifte til BT-modus.

- Kun tilgjengelig hvis Soundbar er listet opp som en av Bluetooth-enhetens parede enheter. (Bluetooth-enheten og Soundbar må ha vært paret minst en gang tidligere.)

- Soundbar vil først vises på Bluetooth-enhetens liste over tilgjengelige enheter når det vises "BT READY" på skjermen til Soundbar.

Koble Bluetooth-enheten fra Soundbar

Du kan koble Bluetooth-enheten fra Soundbar. For instruksjoner, se i Bluetooth-enhetens brukerhåndbok.

• Soundbar vil bli frakoblet.
• Når Soundbar er koblet fra Bluetooth-enheten, viser Soundbar "BT DISCONNECTED" på frontdisplayet.

Koble Soundbar fra Bluetooth-enheten

Trykk på knappen (Kilde) på panelet til høyre eller på fjernkontrollen, og velg deretter en annen modus enn "BT".

• Det tar tid å koble fra, fordi Bluetooth-enheten må ta imot et svar fra Soundbar. (Frakoblingstiden kan variere avhengig av Bluetooth-enheten.)
• Når Soundbar er koblet fra Bluetooth-enheten, viser Soundbar "BT DISCONNECTED" på frontdisplayet.

MERKNADER

• I Bluetooth tilkoblingsmodus vil koblingen gå tapt hvis avstanden mellom Soundbar og Bluetooth-enheten overskrider 10 meter.
• Soundbar slås av automatisk etter 5 minutter i Klar-status.

Mer Om Bluetooth

Bluetooth er en teknologi som lar Bluetooth-kompatible enheter samarbeide med hverandre ved hjelp av trådløse signaler.

- En Bluetooth-enhet kan skape støy eller feil, avhengig av bruken, når:

• En del av kroppen er i kontakt med mottaker/sender på en Bluetooth-enhet eller Soundbar.
• Utsettes for elektriske variasjoner fra elektronisk støy ved en vegg, i et hjørne eller ved en kontordeler.
• Utsettes for elektroniske forstyrrelser fra det samme frekvensområdet, inkludert medisinsk utstyr, mikrobølgeovner og trådløst LAN.

- Par Soundbar med Bluetooth-enheten med kort avstand mellom enhetene.

- Jo lengre avstand det er mellom Soundbar og Bluetooth-enheten, jo dårligere er kvaliteten. Hvis avstanden er lengre enn rekkevidden for Bluetooth-utstyret, mistes forbindelsen.

- I områder med dårlige mottaksforhold kan det oppstå problemer med Bluetooth-tilkoblingen.

- Bluetooth-forbindelsen fungerer bare når den er i nærheten av settet. Tilkoblingen blir koblet fra automatisk hvis avstanden blir for lang. Selv innenfor dette området kan lydkvaliteten bli forringet av hindringer som vegger eller dører.

- Denne trådløse enheten kan føre til elektriske forstyrrelser under bruk.

Metode 2. Koble til via Wi-Fi (trådløst nett)

• Koble en enkelt Soundbar til det trådløse nettet for å få tilgang til en rekke strømmetjenester for musikk og nettradio. Koble flere Soundbar til det trådløse nettet for å bruke gruppeavspilling eller stereolydmodus.
• For å koble en Soundbar til en mobil enhet via et trådløst nett (Wi-Fi), kreves appen Samsung Multiroom.

Den første tilkoblingen

1. Trykk på knappen (Kilde) på høyre side av Soundbar eller på fjernkontrollen for å velge modusen "WIFI".

1. Installer og åpne appen Samsung Multiroom på den mobile enheten (f.eks. smarttelefon eller nettbrett).

1. Følg instruksjonene i appen på den mobile enheten for å koble Soundbar til det trådløse nettet.

Installere en ekstra Soundbar når Samsung trådløse høyttalere allerede er i bruk

1. I skjermbildet Hjem i appen Samsung Multiroom, velger du Innstillinger (💡) øverst, og velger deretter "Add Speaker".

1. For å koble Soundbar til 2 Samsung trådløse høyttalere og konfigurere surround-lydsystemet, følger du trinnene vist under. (Du kan ikke konfigurere et surround-lydsystem med én lydenhet og en Soundbar.)

① Trykk på for å se en liste over alle høyttalere. ② Trykk på til høyre for navnet på Soundbar-modellen.

③ Trykk på Surround Setup. Velg Done etter at du har dratt høyttaleren til ønsket plassering.

4 Surround-tilkoblingen er fullført.

- For å koble til et ekstra SWA-9000S (ikke inkludert), kobler du fra Samsung trådløse høyttalere fra Soundbar for å deaktivere surround-lydsystemet. (Hvis du kobler til surround-høyttalerne uten å koble fra SWA-9000S, spilles lyden av både via Samsung trådløse høyttalere og surround-høyttalerne.)

07 BRUKE FJERNKONTROLLEN

Slik bruker du fjernkontrollen

1	Strøm	Slår på og av Soundbar.
2	Lydkontroll	Du kan velge mellom TREBLE, SYNC, REAR LEVEL, eller REAR SPEAKER ON/OFF.For å justere TREBLE-volumet velger du lydstyringen TREBLE, og bruker knappene Opp/Ned til å justere volumet mellom -6 og +6.Trykk og hold (Lydkontroll)-knappen inne i ca. 5 sekunder for å justere lyden for hvert frekvensbånd. 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz og 10 KHz kan velges (Venstre/Høyre) og justeres til en innstilling mellom -6 og +6 (Opp/Ned).Hvis videoen og lyden ikke er synkronisert mellom TV-apparatet og Soundbar, må du velge SYNC i lydstyringen, og deretter sette en forsinkelse på 0~300 millisekunder med knappene Opp/Ned.Hvis det er koblet til surround-høyttalere (ikke inkludert), velger du REAR LEVEL og bruker knappene Opp/Ned til å justere volumet mellom -6 og +6.Funksjonen REAR SPEAKER kan slås ON/OFF med knappene Opp/Ned.Audio Sync støttes bare i noen funksjoner.

3	Surround	Funksjonen for surroundlyd gir lyden større dybde og en følelse av rom.Hver gang du trykker på denne knappen, veksler du mellom ON og OFF.ON : Spill av lyd på alle høyttalerne.OFF : Du kan høre lyden fra den opprinnelige kildekanalen fra flere høyttalere.
4	SOUND MODE	Du kan velge ønsket lydeffekt ved å velgeSTANDARD,MUSIC,CLEAR VOICE,SPORTS ellerMOVIE.Velg modusen “STANDARD” hvis du vil bruke den opprinnelige lyden.DRC (Dynamic Range Control)Gjør det mulig å bruke dynamikkområdekontroll for Dolby Digital-spor. Hvis du trykker på og holder inne knappenSOUND MODEnår du er i ventemodus, slås DRC (Dynamic Range Control, dynamikkområdekontroll) på eller av. Når DRC er slått på, reduseres høy lyd. (Lyden kan forvrenges.)
5	Kilde	Trykk for å velge en kilde som er koblet til Soundbar.BT PAIRING-modusAktiver modusen “BT PAIRING” i “BT”-modus ved å trykke på og holde inne knappen(Kilde)i mer enn 5 sekunder. Mer informasjon finnes på side 15.Funksjonen Auto Power DownEnheten slås av automatisk i følgende situasjoner.I modusenD.IN/WIFI/BT:Hvis det ikke høres et lydsignal i 5 minutter.HDMI-modus: Hvis det ikke høres et lydsignal i 15 minutter.AUX-modus:Hvis lydkabelen (AUX-kabelen) er koblet fra i 5 sekunder.Hvis ingen taster har blitt trykket de siste 8 timene når lydkabelen (AUX-kabelen) er tilkoblet. (Funksjonen Auto Power Down kan kun deaktiveres i slike tilfeller.)Du deaktiverer funksjonen Auto Power Down ved å trykke og holde inne▶II knappen i 5 sekunder. “ON-AUTO POWER DOWN”/“OFF-AUTO POWER DOWN” vises på displayet.
6	Avspilling/Pause(BT/Wi-Fi)	Trykk på▶II-knappen hvis du vil stoppe musikken midlertidig.Hvis du trykker på knappen igjen, spilles musikkfilen av.
7	Opp/Ned/Venstre/Høyre	Trykk på de angitte områdene for å velge Opp/Ned/Venstre/Høyre.Trykk på knappen Opp/Ned/Venstre/Høyre for å velge eller angi funksjonene.GjentaFor å bruke repeteringsfunksjonen trykker du på knappen Opp.Hoppe over musikkTrykk på knappen Høyre for å velge neste musikkfil. Trykk på knappen Venstre for å velge forrige musikkfil.Anynet+ / Auto Power LinkDu kan slå på eller av Anynet+ og Auto Power Link.Anynet+ og Auto Power Link styres med knappene Høyre og Venstre.- Anynet+ : Hvis Soundbar er koblet til en Samsung-TV via en HDMI-kabel, kan du styre Soundbar med en Samsung-TV-fjernkontroll.Trykk på og hold inne knappen Høyre i 5 sekunder for å veksle mellom ON og OFF for Anynet+.- Auto Power Link : Hvis Soundbar er koblet til TV-en med en digital optisk kabel, kan Soundbar slås på automatisk når du slår på TV-en. Trykk på og hold inne knappen Venstre i 5 sekunder for å veksle mellom ON og OFF for Auto Power Link.- Standardinnstillingen for Anynet+ / Auto Power Link er ON.
8	SMART MODE	Optimaliserer lydeffekter automatisk slik at de passer til den scenen som spilles for øyeblikket. Modusen slås på eller av hver gang du trykker på knappen.
9	BASS	Trykk knappen opp eller ned for å justere BASS-volumet mellom -6 og +6.For å sette BASS-volumet til 0, trykker du på knappen.Hvis det er koblet til en basshøyttaler (ikke inkludert), skifter BASS-knappen til knappen Basshøyttaler. Trykk knappen oppover eller nedover for å justere volumet på basshøyttaleren enten til -12 eller mellom -6 og +6. For å sette volumet på basshøyttaleren til 0, trykker du på knappen.
10	VOL	Trykk knappen oppover eller nedover for å justere volumet.• DempTrykk på knappen VOL for å dempe lyden. Trykk på den igjen for å slå på lyden.

Justere Soundbar-volumet med fjernkontrollen til en TV

Still inn TV-høyttaleren på en Samsung-TV til eksterne høyttalere i TV-menyen. (Mer informasjon finnes i håndboken for TV-en.)

- Når du har installert Soundbar, kan du justere volumet for Soundbar med IR-fjernkontrollen som ble levert med Samsung-TV-en. (Hvis du ikke vil bruke denne funksjonen, trykker du på og holder inne knappen Surround i 5 sekunder når Soundbar er på. "OFF-TV REMOTE" vises på Soundbar-displayet, og funksjonen slås av.)

Hvis du vil justere volumet bare med fjernkontrollen til Samsung-TV-en, trykker du på og holder inne knappen Surround i mer enn 5 sekunder til "SAMSUNG-TV REMOTE" vises på Soundbar-displayet.

- Hver gang Surround-knappen holdes inne i 5 sekunder, veksler modusen i følgende rekkefølge: "SAMSUNG-TV REMOTE" (Standardmodus) → "OFF-TV REMOTE" → "ALL-TV REMOTE".

- Hvis du vil justere Soundbar-volumet med fjernkontrollen for en TV fra en tredjepartsprodusent, slår du på Soundbar, trykker på og holder inne knappen Surround i 5 sekunder ("OFF-TV REMOTE" vises på Soundbar-displayet), slipper knappen Surround, og deretter trykker du på og holder inne knappen Surround igjen i mer enn 5 sekunder. ("ALL-TV REMOTE" vises på Soundbar-displayet.)

• Denne funksjonen er kanskje ikke tilgjengelig, avhengig av fjernkontrollen. – Produsenter som støtter denne funksjonen:

VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Bruke de skjulte knappene

Skjult knapp		Side
Knapp på fjernkontrollen Funksjon
Surround	Fjernkontrollen til TV På/Av	Side 23
(Kilde)	BT-paring Side 15
▶II (Avspilling/Pause)	Auto Power Down På/Av (AUX-modus)	Side 21
Venstre Auto Power Link ON/OFF Side 7
Høyre Anynet+ ON/OFF Side 22
(Lydkontroll)	7-bånds EQ Side 20
SOUND MODE	DRC ON/OFF (Standby)	Side 21

Utgangsspesifikasjoner for de forskjellige lydeffektmodusene

Effekt Inngang			Utgang
			Eksklusive trådløstbakhøyttalersett	Inklusive trådløstbakhøyttalersett
Surround	ON	2.0 kanaler	2.0 kanaler	4.0 kanaler
		5.1 kanaler	3.0 kanaler	5.0 kanaler
[SOUND MODE]	STANDARD	2.0 kanaler	2.0 kanaler	4.0 kanaler
		5.1 kanaler	3.0 kanaler	5.0 kanaler
	MUSIC	2.0 kanaler	2.0 kanaler	2.0 kanaler
		5.1 kanaler	3.0 kanaler	5.0 kanaler
	CLEAR VOICE	2.0 kanaler	3.0 kanaler	5.0 kanaler
		5.1 kanaler	3.0 kanaler	5.0 kanaler
	SPORTS	2.0 kanaler	3.0 kanaler	5.0 kanaler
		5.1 kanaler	3.0 kanaler	5.0 kanaler
	MOVIE	2.0 kanaler	3.0 kanaler	5.0 kanaler
		5.1 kanaler	3.0 kanaler	5.0 kanaler

• Samsung trådløst bakhøyttalersett kan kjøpes separat. Hvis du vil kjøpe et sett, kan du kontakte forhandleren du kjøpte Soundbar av.

08 INSTALLERE VEGGFESTET

Forholdsregler ved installasjon

• Installer bare på en loddrett vegg. - Ikke installer på et sted med høy temperatur eller fuktighet. - Kontroller at veggen er sterk nok til å bære vekten på produktet. Hvis ikke må veggen forsterkes, eller du må velge et annet sted for installasjonen. - Kjøp og bruk egnede monteringsskruer eller -bolter for den typen vegg du har (gipsplate, stålplate, tre osv.). Fest om mulig monteringsskruene i veggstolper.

- Kjøp veggmonteringsskruer som passer til veggtypen og tykkelsen på veggen du vil montere Soundbar på.

- Diameter: M5 - Lengde: 35 mm eller lengre anbefales.

• Koble kablene fra enheten til eksterne enheter før du monterer Soundbar på veggen.
• Kontroller at enheten er slått av og frakoblet før du monterer den. Ellers kan den forårsake elektrisk støt.

Veggmonteringskomponenter

Veggfestestyring

1. Plasser papirmalens Midtlinje slik at den er på linje med midten av TV-en (hvis du monterer Soundbar under TV-apparatet), og fest deretter Veggfestestyring på veggen med teip.

- Hvis enheten ikke skal monteres under en TV, plasserer du Midtlinje midt på monteringsområdet.

1. Bruk en skarp gjenstand, som en penn eller blyant for å markere plasseringen av hullene, og fjern deretter Veggfestestyring.

1. Bor et hull i veggen ved hvert merke ved hjelp av en drill.

- Hvis merkene ikke samsvarer med posisjonen til boltene, må du sørge for at du monterer egnede ankerskruer eller Molly-plugger i hullene før du setter inn støtteskruene. Hvis du bruker ankerskruer eller Molly-plugger, må du sørge for at hullene du borer, er store nok for ankerskruene eller Molly-pluggene du skal bruke.

1. Skyv en skrue (følger ikke med) gjennom hver Festeskrue, og skru deretter til hver skrue i hullet.

1. Monter de 2 Veggfestebrakettene riktig vei på undersiden av Soundbar med 2 Skruer.

- Under monteringen må du kontrollere at opphengsdelen av Veggfestene er plassert på baksiden av Soundbar.

Høyre side av Soundbar

1. Monter Soundbar med de påmonterte Veggfestebrakettene på Festeskruene på veggen.

1. Skyv Soundbar nedover som vist på bildet nedenfor, slik at Veggfestebrakettene sitter ordentlig på Festeskruene.

- Sett Festeskruene inn i den brede (nedre) delen på Veggfestebrakettene, og skyv så Veggfestebrakettene nedover slik at Veggfestebrakettene hviler godt på Festeskruene.

Montere kabelholderen

Som vist på bildet bruker du de medleverte Skrue til å feste Kabelholder til Soundbar, og bruker deretter Kabelholder til å holde orden på kablene.

Montere holderfoten

Hvis du ikke monterer Soundbar på veggen, bruker du de 2 medfølgende skruene til å feste 2 Holderfot til undersiden av Soundbar, som vist nedenfor.

- Merk at stativene for noen Samsung TV-apparater er laget slik at de har et fast sted for Soundbar. For å fullføre monteringen av Soundbar, plasserer du Holderfot på Soundbar på bena på stativet.

Når Soundbar er koblet til internett, vil det automatisk komme programvareoppdateringer, selv om Soundbar er slått av.

- For å bruke funksjonen Oppdater automatisk, må Soundbar være koblet til internett. Wi-Fi-tilkoblingen til Soundbar vil bli avsluttet hvis strømkabelen blir koblet fra eller ved strømbrudd. Ved strømbrudd, slår du Soundbar på og kobler til på nytt.

10 FEILS∅KING

Det er ikke mulig å slå på enheten.

→ Trekk ut støpselet, og sett det inn igjen.

Lyden faller ut i BT-modus.

→ Se avsnittene om Bluetooth-tilkobling på sidene 9 og 15.

→ Trykk på knappen VOL for å slå av funksjonen.

→ Sett inn nye batterier.

Er det for lang avstand mellom fjernkontrollen og Soundbar-hovedenheten?

→ Flytt fjernkontrollen nærmere Soundbar-hovedenheten.

→ Kontroller at kabelen er korrekt tilkoblet. (Kontroller navnet på porten for å forsikre deg om at kabelen er koblet til riktig port.) (Se den aktuelle siden for informasjon om hver tilkoblingsmetode.)

→ Trykk på knappen ➞ (Kilde) på høyre side av Soundbar, eller på fjernkontrollen for å kontrollere at riktig modus er valgt.

Hvis den er koblet til via et trådløst nettverk → Koblet til via Bluetooth

1. Sett Soundbar til modusen "BT PAIRING", og bruk TV-apparatet til å søke igjen. (Se side 9 for mer informasjon.)

→ Koblet til via trådløst nett

- Bare Samsung smart-TV som er lansert etter 2014 støttes.

- Hvis TV-apparatet ikke er koblet til det trådløse nettet, bruker du nettverksmenyen på TV-apparatet for å opprette en forbindelse. (Se brukerhåndboken for TV-apparatet)

- Når den er tilkoblet ser du Soundbar i listen over høyttalere i appen Samsung Multiroom på den mobile enheten (f.eks. smarttelefon eller nettbrett). (Se side 18 for mer informasjon.)

- Hvis den trådløse ruteren (Wi-Fi) bruker en DFS-kanal kan du ikke opprette en trådløs forbindelse mellom TV-apparatet og Soundbar. Ta kontakt med internettleverandøren din for mer informasjon.

11 LISENS

DOLBY

AUDIO

For DTS-patenter, se http://patents.dts.com. Produsert under lisens fra DTS Licensing Limited. DTS, symbolet og DTS sammen med symbolet er registrerte varemerker, mens DTS 2.0 Channel er et varemerke som tilhører DTS, Inc. © DTS, Inc. Med enerett.

HDMI

Begrepene HDMI og High Definition Multimedia Interface samt HDMI-logoen er varemerker eller registrerte varemerker som tilhører HDMI Licensing LLC i USA og andre land.

Spotify®

• Spotify-programmet er underlagt tredjepartlisenser som man finner her : www.spotify.com/connect/third-party-licenses.
• For mer informasjon om Spotify Connect, se www.spotify.com/connect

12 LISENSMERKNADER OM ÅPEN KILDEKODE

Hvis du vil ha mer informasjon hva slags åpen kildekode som er benyttet i dette produktet, gå til nettsiden: http://opensource.samsung.com

13 VIKTIG MERKNAD OM SERVICE

• Figurer og illustrasjonen i denne brukerhåndboken er kun for referanse, og kan avvike fra hvordan de er på produktet.
• Du kan bli belastet med et administrasjonsgebyr hvis

(a) En reparatør blir sendt ut til deg på din forespørsel og det ikke er noe galt med produktet (dvs. du har ikke lest denne brukerhåndboken).

(b) Du tar med deg enheten til et serviceverksted, og det ikke er noe galt med produktet (dvs. du har ikke lest denne brukerhåndboken).

- Vi vil opplyse deg om hvor stort dette administrasjonsgebyret er før vi besøker deg eller starter å jobbe med spilleren.

14 SPESIFIKASJONER OG VEILEDNING

Spesifikasjoner

GENERELT	Vekt	6,2 kg
	Dimensjoner(B x H x D)	1060,0 x 78,0 x 130,5 mm
	Driftstemperaturområde	+5°C til +35°C
	Fuktighetsområde drift	10 % til 75 %
HDMI Video		1080p, 1080i, 720p, 576p, 480p2160p@24/25/30Hz 4:4:42160p@60/50Hz 4:2:0
Høyttaler		Basselement x 6, Diskantelement x 3,4 Ohm
Avspillingsformater som støttes(DTS 2.0-lyd spilles av i DTS-format.)		LPCM 2ch, Dolby AudioTM (StøtterDolby® Digital), DTS

MERKNADER

• Samsung Electronics Co., Ltd reserverer seg retten til å endre spesifikasjonene uten varsel. • Vekt og dimensjoner er omtrentlige.
• Se i tabellen som er plassert på produktet for informasjon om strømforsyningen og strømforbruk. (Etikett : Bunnen av Soundbar-hovedenheten)

Forholdsregler : Produktet vil starte på nytt automatisk hvis du slår Wi-Fi/Ethernet av/på.

Totalt strømforbruk hvilemodus (W)(Alle nettverksporter er aktiverte)		4,0W
Wi-Fi/Ethernet	Deaktiveringsmetode for port	Trykk Wi-Fi SETUP-knappen på produktet inn i 30 sekunder for å slå Wi-Fi/Ethernet av eller på.
Bluetooth	Deaktiveringsmetode for port	Trykk SPK ADD-knappen på produktet inn i 30 sekunder for å slå Bluetooth av eller på.

- Samsung Electronics erklærer med dette at dette utstyret er i samsvar med de grunnleggende kravene og andre relevante bestemmelser i direktiv 1999/5/EF.

Den originale konformitetserklæringen finner du på http://www.samsung.com,

gå til Support > Search Product Support og skriv inn modellnavnet.

Dette utstyret kan brukes i alle EU-land.

Dette utstyret skal bare brukes innendørs.

- Samsung Electronics erklærer herved at dette utstyret er i samsvar med de grunnleggende kravene og andre relevante bestemmelser i direktiv 1999/5/EF.

Den originale samsvarserklæringen finner du på http://www.samsung.com, gå til Support > Search Product Support og skriv inn modellnavnet.

Dette utstyret kan brukes i alle EU-land.

[Korrekt avhending av batterier i dette produktet]

(Gjelder i land med avfallssortering)

Denne merkingen på batteriet, håndboken eller emballasjen angir at batteriene i dette produktet ikke skal kastes sammen med annet husholdningsavfall ved slutten av sin levetid. Der det er merket, angir de kjemiske symbolene Hg, Cd eller Pb at batteriet inneholder kvikksølv, kadmium eller bly over referansenivåene i EU-direktiv 2006/66.

Hvis batteriene ikke avhendes på riktig måte, kan disse stoffene skade menneskers helse eller miljøet. For å beskytte naturressursene og for å fremme gjenbruk av materialer ber vi deg holde batterier adskilt fra andre typer avfall og resirkulere dem ved å levere dem på din lokale mottaksstasjon.

Korrekt avhending av dette produktet (Avfall fra elektrisk og elektronisk utstyr)

(Gjelder i land med avfallssortering)

Denne merkingen som vises på produktet, dets tilbehør eller dokumentasjon, indikerer at produktet eller det elektroniske tilbehøret (for eksempel lader, headset, USB-kabel) ikke skal kastes sammen med annet husholdningsavfall ved slutten av levetiden. For å hindre potensiell skade på miljøet eller helseskader grunnet ukontrollert avfallsavhending ber vi om at dette avfallet holdes adskilt fra andre typer avfall og resirkuleres på ansvarlig måte for å fremme bærekraftig gjenbruk av materielle ressurser. Private forbrukere bør kontakte enten forhandleren de kjøpte produktet av, eller lokale myndigheter for detaljer om hvor og hvordan disse artiklene kan resirkuleres på en miljøvennlig måte. Forretningsbrukere bør kontakte sin leverandør og undersøke vilkårene i kjøpskontrakten. Dette produktet og det elektroniske tilbehøret skal ikke blandes med annet kommersielt avfall som skal kastes.

Ønsker du informasjon om Samsungs miljøengasjement og produktspesifikke lovpålagte forpliktelser, f.eks. REACH, kan du gå til:
