Produkttype	Kjøleskap
Merke	Indesit
Modell	R 24
Energiklasse	Klasse A+ (estimert)
Netto total kapasitet	Omtrent 120 liter (estimert)
Mål (H x B x D)	85 x 55 x 60 cm (estimert)
Nettovekt	Omtrent 35 kg
Strømtilførsel	220-240 V ~ 50 Hz
Avrimingstype	Manuell avriming
Innvendig belysning	LED-pære (estimert)
Kjølemiddel	R600a (estimert)
Lydnivå	Omtrent 42 dB (estimert)
Reversibel dør	Ja, mulighet for å snu åpningsretningen
Hyller	2 justerbare glasshyller
Dørhyller	3 justerbare dørhyller
Grønnsaksskuff	1 gjennomsiktig grønnsaksskuff
Termostat	Mekanisk justering
Vedlikehold	Rengjør med en myk klut og varmt såpevann
Sikkerhet	Samsvarer med CE-standarder
Reservedeler	Tilgjengelig via Indesit kundeservice

Ofte stilte spørsmål - R 24 INDESIT

Hvordan installere Indesit R 24 kjøleskapet?

Plasser apparatet på et tørt og godt ventilert sted, vekk fra varmekilder. La det være minst 5 cm plass rundt for luftsirkulasjon. Bruk et vater for å stabilisere det.

Hva er den ideelle temperaturen for kjøleskapet?

Anbefalt temperatur er +4°C i kjøleskapsdelen. Still termostaten mellom 2 og 3 for optimal oppbevaring.

Hvordan snu dørens åpningsretning?

Du kan snu døren ved å følge instruksjonene i bruksanvisningen. Skru av hengslene, fjern døren, og plasser den på den andre siden. Bruk de forhåndsborrede hullene.

Kjøleskapet mitt lager støy, er det normalt?

Ja, en lett driftsstøy er normal (omtrent 42 dB). Klikk- eller gurglelyder kan komme fra kjølekretsen. Hvis støyen er for høy, kontroller balanseringen.

Hvordan rengjøre innsiden av kjøleskapet?

Koble apparatet fra strømmen. Fjern matvarer og hyller. Rengjør med en myk klut fuktet med varmt vann og mild såpe. Skyll og tørk. Ikke bruk slipende rengjøringsmidler.

Må kjøleskapet avfroste?

Ja, denne modellen krever manuell avriming. Avrim når rimlaget er omtrent 5 mm tykt. Koble apparatet fra strømmen og la døren stå åpen til rimet smelter.

Hvordan spare energi med dette kjøleskapet?

Plasser apparatet vekk fra varmekilder, ikke la døren stå åpen for lenge, og ikke plasser varm mat inni. Still termostaten på lavest tilstrekkelige temperatur.

Hva gjør jeg hvis kjøleskapet ikke kjøler lenger?

Sjekk at apparatet er koblet til og at termostaten ikke står på 0. Rengjør kondensatoren bak. Hvis problemet vedvarer, kontakt kundeservice.

Hvor finner jeg reservedeler for modell R 24?

Reservedeler er tilgjengelig via Indesit kundeservice eller hos autoriserte forhandlere. Bruk modellnummeret for å identifisere delene.

Hvordan tilbakestille kjøleskapet etter strømbrudd?

Etter et strømbrudd fortsetter apparatet automatisk. Kontroller at termostaten er riktig innstilt. Vent noen timer til temperaturen stabiliserer seg.

BRUKSANVISNING R 24 INDESIT

Frosta av kylutrymmet

Frosta av frysutrymmet

Plassering og tilkopling

Ombytting av døråpning

Beskrivelse av apparatet, 75

Oversikt

Oppstart og bruk, 76

Oppstart av apparatet

Temperaturregulering

Slik bruker man kjøleskapet på best mulig måte

Slik bruker man fryseskapet på best mulig måte

Hvordan vedlikeholde og ta vare på skapet, 77

Kople fra strømtilførselen

Rengjøring av apparatet

Unngå mugg og vond lukt

Avriming av apparatet

Bytting av lyspære

Feil og løsninger, 79

Teknisk assistanse, 80

NO

Det er viktig å ta vare på denne håndboken slik at du til enhver tid kan slå opp i den ved behov. Dersom du selger, gir bort, eller flytter på apparatet, må du sørge for at håndboken blir igjen sammen med apparatet slik at den nye eieren får den nødvendige informasjonen og tilhørende advarsler.

Les bruksanvisningen nøye, det finnes der viktig informasjon om installasjon, bruk og sikkerhetsforhold.

Plassering og tilkopling

Plassering

1. Apparatet bør plasseres i et rom med god ventilasjon som ikke er fuktig.
2. Man må ikke dekke til ventilasjoneristene bak på apparatet. Dette fordi kompressoren (motoren) og kondensatoren gir fra seg varme og dermed har behov for god ventilasjon for å sikre korrekt funksjon og for å holde strømforbruket lavt.
3. La det være en avstand på minst 10 cm mellom øvre del av apparatet og eventuelle hyller eller skap som henger over, i tillegg bør det være minst 5 cm mellom apparatveggene og møbler/ vegger på hver side.
4. La apparatet stå langt fra varmekilder (direkte sollys, elektriske komfyrer).
5. For å opprettholde en ideell avstand mellom produktet og bakveggen må man montere på avstandsblokker som finnes i installasjonspakken slik som angitt på bruksanvisningsarket.

Nivåjustering

1. Installer apparatet på et gulv som er rett og hardt.
2. Dersom gulvet ikke er helt vannrett kan man kompensere, og stille apparatet i vater, ved å skru på de fremre føttene.

Tilkopling til strømnettet

Etter transport settes apparatet opp i loddrett stilling og man må vente i minst 3 timer før det koples til strømnettet. Før man setter støpslet inn i stikkontakten må man sjekke følgende:

• at stikkontakten er jordet og i overensstemmelse med gjeldende regler;
• at stikkontakten tåler apparatets maksimale strømuttak, som angitt på informasjonsskiltet på veggen i nedre venstre del av kjølerommet (f.eks 150 W);
• at spenningen på strømforsyningen er innenfor de verdiene som blir angitt på informasjonsskiltet i nedre venstre del av kjølerommet (f.eks 220-240 V);
• at kontakten er tilpasset støpslet på apparatet. I motsatt fall må kontakten byttes av en autorisert fagmann (se Teknisk assistanse); unngå bruk av skjøteledninger og multippelkontakter.

! Når apparatet er ferdig installert må el-ledningen og stikkontakten være lett tilgjengelige.

! Ledningen må kontrolleres jevnlig og må kun byttes ut av autorisert fagmann (se Teknisk assistanse).

! Produsenten frasier seg ethvert ansvar dersom disse reglene ikke overholdes.

Ombytting av døråpning

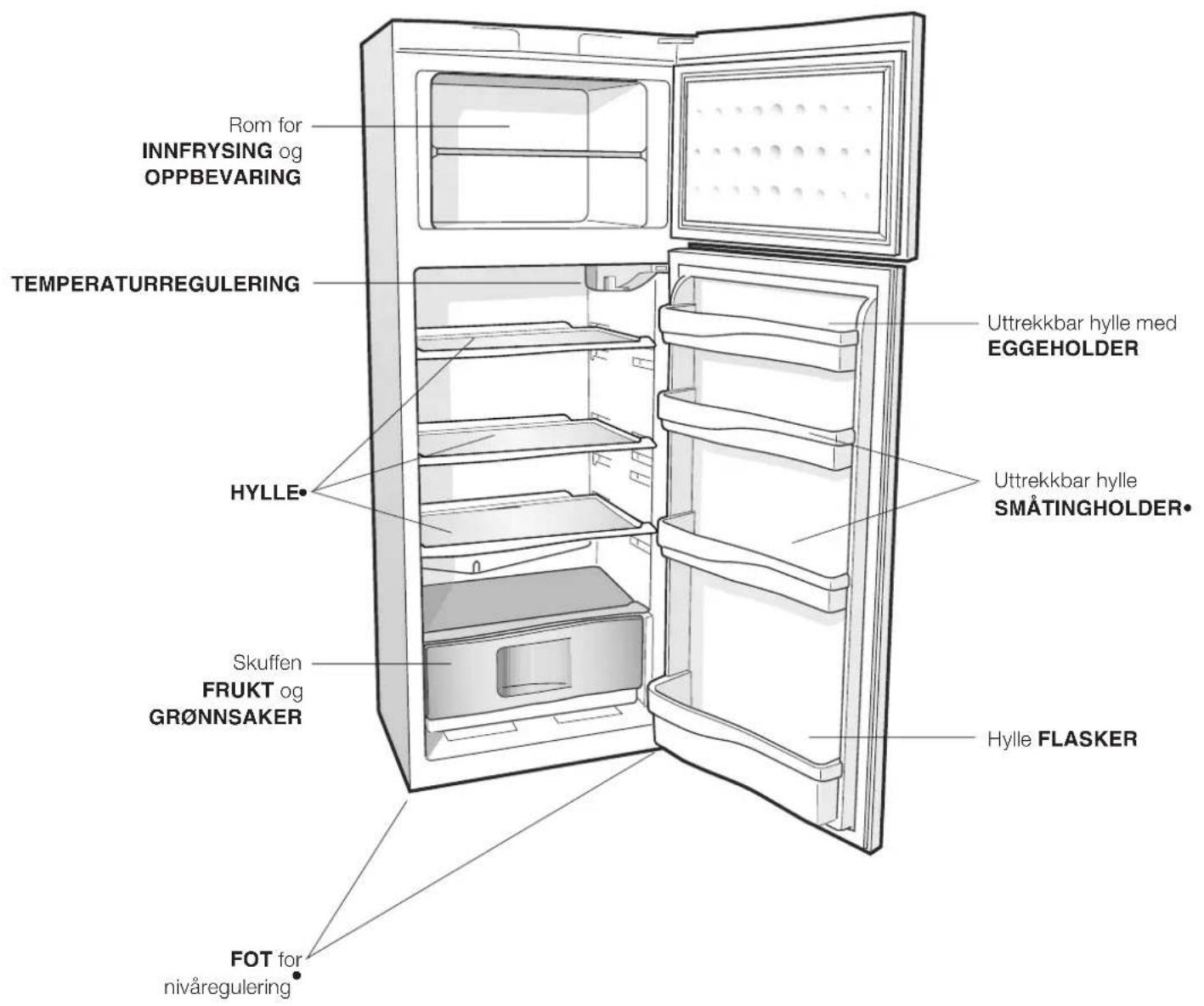

Beskrivelse av apparatet

Oversikt

Bruksanvisningen gjelder flere modeller slik at det er mulig at figuren inneholder detaljer som er forskjellig fra det apparatet man har anskaffet. Beskrivelsen av de mer komplekse enhetene finner man på de følgende sidene.

• Varierer med hensyn til antall og/eller posisjon.

Oppstart av apparatet

! Før du starter opp apparatet, må installasjonsanvisningene følges (se installasjon).

! Før apparatet kobles til, må rommene og ekstrautstyret gjøres godt rent med lunkent vann og natron.

1. Sett støpselet i stikkontakten og se til at lampen inne i apparatet slår seg på.
2. Vri bryteren for TEMPERATURREGULERING mot en middelverdi. Etter noen timer kan mat plasseres i kjøleskapet.

Temperaturregulering

Temperaturen inne i kjølerommet vil reguleres automatisk i forhold til innstillingen på termostatbryteren.

1 = lite kaldt

5 = kaldere

Vi anbefaler uansett en middels posisjon som innstilling. For å øke plassen i skapet og gi et bedre inntrykk estetisk, har dette apparatet "kjøleelementet" plassert inne i bakre vegg i kjøleskapet. Denne veggen vil danne rim når den er i funksjon, eller eventuelt vanndråper, avhengig av om kompressoren er i funksjon eller har pause. Dette er ikke noe å bekymre seg over! Kjøleskapet fungerer helt normalt. Dersom man stiller inn bryteren

TEMPERATURREGULERING til høye tallverdier, med store mengder matvarer og en høy romtemperatur, kan apparatet bli satt kontinuerlig i funksjon og dermed føre til overdreven riming og høyt strømforbruk. Dette unngås ved å justere kjølefunksjonen til en lavere verdi (det vil da utføres en automatisk avriming).

I statiske apparater vil luften sirkulere på naturlig måte. Den kalde luften vil synke ned fordi den er tyngre. Slik kan du organisere matvarene:

Matvare Plassering i kjøleskapet
Rent kjøtt eller fisk	Over skuffene for frukt og grønnsaker
Ferske oster	Over skuffene for frukt og grønnsaker
Ferdiglaget mat	Hvor som helst på hyllene
Kjøttpålegg, mykt brød til toast, sjokolade	Hvor som helst på hyllene
Frukt og grønnsaker	I skuffene for frukt og grønnsaker
Egg	I hyllen beregnet på flasker
Smør og margarin	I hyllen beregnet på flasker
Flasker, drikkevarer, melk	I hyllen beregnet på flasker

Beste mulig bruk av kjøleskapet

• For regulering av temperaturen bruker man bryteren TEMPERATURREGULERING (se Beskrivelse).
• Legg kun inn kalde varer eller varer som er såvidt lunkne, aldri varm mat (se Forholdsregler og gode råd).
• Husk at tilberedt mat ikke holder seg lengre enn ukokt mat.
• Ikke sett inn væsker i åpne beholdere uten lokk: Dette vil øke fuktigheten i skapet og føre til at det danner seg kondens.

HYLLER: hel-hyller eller rist. Disse er utrekkbare og kan flyttes opp eller ned ved hjelp av sporene (se figur), for å kunne sette inn beholdere eller matvarer som har større volum. For å regulere høyden er det ikke nødvendig å trekke hyllen helt ut.

Slik bruker man fryseskapet på best mulig måte

• Unngå ny innfrysing av matvarer som holder på å tine opp eller er opptint, slike matvarer må lages til og brukes (innen 24 timer).
• Ferske matvarer som skal fryses ned må ikke legges inntil matvarer som allerede er nedfryst, disse må legges på risten i fryserommet, og hvis mulig i kontakt med veggene (bak eller på sidene), der temperaturen er under -18°C og garanterer en god innfrysingshastighet.
• Flasker med væske inni som er hermetisk lukket eller har kork på, må ikke plasseres i fryseren, fordi de kan sprenges.
• Maksimumsmengden med mat er angitt på informasjonsskiltet om apparatets egenskaper som finnes nede til venstre i kjølerommet (for eksempel: Kg/24h 4).

! Under innfrysingen må man unngå å åpne døren.

! Dersom det oppstår strømbrudd eller feil må ikke døren til fryseskapet åpnes. På denne måten vil frysevarene holdes nedfrosset uten endringer i ca 9-14 timer.

! Dersom romtemperaturen i lengre perioder blir værende under 14°C, vil man ikke oppnå de temperaturene som er nødvendig for langtidsoppbevaring i fryserommet, og mulig oppbevaringstid vil dermed reduseres i lengde.

Kople fra strømtilførselen

Under rengjøring og vedlikehold er det nødvendig å kople apparatet fra el-nettet ved å trekke støpslet ut fra stikkontakten.

Det er ikke tilstrekkelig å vri bryteren for temperaturregulering i posisjonen ● (avslått apparat), for å fjerne all elektrisk kontakt.

Rengjøring av apparatet

• De ytre veggene, de indre veggene og gummipakningene kan gjøres rene med en klut vridd opp i lunkent vann og natron eller nøytral såpe. Unngå bruk av løsemidler, skuremidler, klorin og ammoniakk.
• Det ekstrautstyret som kan tas ut kan vaskes i varmt vann og såpe eller oppvaskmiddel. Skyll og tørk nøye etterpå.
• Baksiden av apparatet har en tendens til å samle støv, dette kan fjernes ved å støvsuge forsiktig med støvsugerens smale munnstykke og middels styrke. Dette gjøres med apparatet avslått.

Unngå mugg og vond lukt

• Apparatet er fremstilt av hygieniske materialer som ikke trekker til seg lukt. For å vedlikeholde denne egenskapen er det nødvendig å beskytte matvarene godt i lukkede beholdere. Dette forhindrer også flekker.
• Dersom apparatet skal slås av for en lengre periode bør man gjøre rent på innsiden og la dørene stå åpne.

Avriming av apparatet

Ikke bruk skarpe og spisse gjenstander for å ise av apparatet, da disse kan medføre uopprettelige skader på kjølekretsen.

Avriming av kjøleskapet

Kjøleskapet er utstyrt med en automatisk avrimingsmekanisme: Vannet blir ført mot bakre vegg gjennom en spesiell utløpsåpning (se figur), der varmen som skapes av kompressoren fører vannet til å fordampe. Det eneste inngrepet som må utføres med jevne mellomrom er

rengjøring av utløpshullet slik at vannet kan renne fritt.

Avriming av fryseskapet

Dersom rimlaget blir tykkere enn 5 mm må man utføre manuell avriming:

1. Vri bryteren for TEMPERATURREGULERING i stillingen ●.
2. Pakk inn frysevarene i papir og plasser dem på et kjølig sted.
3. La døren stå åpen helt til rimet er helt smeltet. Denne operasjonen kan forenkles ved å plassere en beholder med lunkent vann i fryserommet.
4. Gjør rent og tørk godt fryserommet før apparatet slås på igjen.
5. Før man fører mat inn i frysedelen, må man la det gå minst 2 timer for å gjenopprette ideelle forhold for oppbevaring.

Skifting av lyspære

For å bytte ut lyspæren som lyser opp kjøledelen, må man først trekke ut støpslet fra stikkontakten. Følg deretter anvisningene under.

Få tilgang til lyspæren ved å fjerne dekslet, som vist i

figuren.

Bytt ut med en lyspære av samme type som det som er angitt på dekslet (15 W eller 25 W).

! Apparatet er blitt utformet og utviklet i overensstemmelse med internasjonale sikkerhetsnormer. Disse advarslene blir gitt av sikkerhetshensyn og må leses nøye.

Dette apparatet er i overensstemmelse med følgende direktiver fra Det europeiske fellesskapet: 'EEC av 19/02/73 (Lavspenning) og senere tillempinger;

- 89/336/EEC av 03/05/89 (Elektromagnetisk kompatibilitet) og senere endringer. - 2002/96/CE.

Generell sikkerhet

• Apparatet er framstilt for privat bruk i hjemmet.
• Apparatet må kun brukes til oppbevaring og nedfrysing av mat, det må kun brukes av voksne og i overensstemmelse med instruksjonene i denne håndboken.
• Apparatet må ikke installeres ute, selv ikke på avskjermede steder, fordi det kan bli svært farlig dersom apparatet blir utsatt for regn eller uvær.
• Man må ikke berøre apparatet når man er barbeint, eller med våte eller fuktige hender eller føtter.
• Unngå å berøre kjøleoverflatene på innsiden: Dette medfører fare for isbrenn og andre skader.
• Unngå å trekke ut kontakten ved å dra i ledningen, ta i stedet tak i støpslet.
• Det er nødvendig å trekke støpslet ut fra stikkontakten før man gjennomfører rengjøring eller vedlikehold. Det er ikke tilstrekkelig å vri bryteren TEMPERATURREGULERING i posisjonen ● (avslått apparat) for å fjerne all elektrisk kontakt.
• I tilfelle feilfunksjoner må man uansett unngå tilgang til de indre mekanismene i apparatet for å forsøke å reparere på egen hånd.
• Ikke bruke skarpe eller spisse gjenstander eller elektriske apparater, hvis de ikke er av typen som anbefales av produsenten, inne i oppbevaringsboksene for frossen mat.
• Unngå å ta iskuber rett fra fryseren inn i munnen.
• Man må ikke la barn leke med apparatet. Man må aldri sette seg på skuffene eller henge på døren.
• Emballasjen må ikke brukes til å leke med.

Avsetting

• Avsetting av emballasjematerialet: Man må følge lokale normer slik at emballasjemateriellet resirkuleres.
• Det Europeisk direktiv 2002/96/EC Waste Electrical and Electronic Equipment (WEEE - Norsk hvitevare retur) i Norge, angående oppbevaring av elektrisk og elektronisk utstyr krever at gamle elektriske husholdningsapparater og utstyr ikke skal kastes blant vanlig søppel, men må kildesorteres. Gamle og defekte husholdningsapparater som skal kastes, må samles på ett sted til gjenvinning av de forskjellige materialene produktene er satt sammen av. Dette er for å spare miljøet og naturen. Søppeldunk med kryss over symbolet minner om påbudet og viktigheten av å levere inn alle hvitevare produktene til gjenvinning. Forbrukeren må selv kontakte den lokale instans/kommune eller butikk som selger store husholdningsprodukter for informasjon om hvor de skal levere inn defekte produkter til oppbevaring.

Energisparing og respekt for miljøet

• Installer apparatet i et rom som er kjølig og har god utlufting, og beskytt den fra direkte sollys, unngå plassering nær varmekilder.
• Når man setter inn eller tar ut mat, må døren åpnes for så kort tid som mulig. Hver gang døren åpnes, fører det til et betydelig forhøyet strømforbruk.
• Unngå å fylle skapet for mye opp: For at maten skal holdes kald, er det viktig at luften kan sirkulere fritt. Dersom luftsirkulasjonen hindres, vil kompressoren arbeide kontinuerlig.
• Unngå å sette inn varm mat. Dette vil heve temperaturen internt og tvinge kompressoren til å arbeide hardere, noe som medfører energisløsing.
• Avrim apparatet dersom det danner seg is på innsiden (se Vedlikehold). Et tykt islag gjør det vanskeligere å avgi kulde til maten og øker dermed energiforbruket.
• Hold gummilistene hele og rene slik at de sitter godt fast rundt dørene, og ikke lar den kalde luften slippe ut.

Noen ganger kan det hende at apparatet ikke fungerer. Før man ringer og ber om teknisk assistanse (se Teknisk assistanse), bør man kontrollere at det ikke dreier seg om et problem som lett kan løses, ved hjelp av følgende oversikt.

Feil:	Mulige årsaker/ Løsninger:
Lyset inne i skapet slår seg ikke på.	Støpslet er ikke satt godt nok i kontakten, eller det mangler strøm i huset.
Kjøleskapet og fryseskapet kjøler for lite ned.	Dørene ikke lukkes ordentlig eller pakningene er ødelagte.Dørene åpnes veldig ofte.Bryteren for TEMPERATURREGULERING er ikke i riktig stillingKjøleskapet eller fryseren er for fulle.
Maten i kjøleskapet fryser.	Bryteren for TEMPERATURREGULERING er ikke i riktig stilling.Matvarene berører bakveggen.
Motoren er hele tiden i gang.	Døren er ikke godt lukket, eller den blir åpnet for ofte.Romtemperaturen er meget høy.Rimlaget er tykkere enn 2-3 mm (se Vedlikehold).
Apparatet lager mye støy.	Apparatet er ikke blitt installert i vater (se Installasjon).Apparatet er blitt installert mellom møbeler eller objekter som vibrere og lager lyd.Kjølegassen lager en svak lyd også når kompressoren er avslått. Dette er ikke en feil, men helt normalt.
Temperaturen på enkelte deler av kjøleskapet er høyere.	Høyere temperaturer er nødvendignfor å unngå at det dannes kondens i enkelte områder.
Kjøleelementet i veggen bak kjølerommene er dekket av rim eller vanndråper.	Dette er en normal del av produktets funksjon.
Det er vann i bunnen av kjøleskapet.	Avløpsåpningen er tilstoppet (se Vedlikehold).

Før du kontakter Teknisk assistanse:

• Kontroller om feilen kan løses på egen hånd (se Feil og løsninger).
• Dersom man til tross for alle kontroller ikke får apparatet til å fungere og feilen fortsatt er tilstede, må dere kontakte nærmeste senter for teknisk assistanse.

Man må oppgi:

• type feil
• Modellen på apparatet (Mod.) • serienummeret (S/N). Denne informasjonen finner du på informasjonsskiltet som er plassert i kjølerommet nede til venstre.

Bruk aldri teknikere uten offentlig godkjenning, og si alltid nei til reparasjoner med deler som ikke er originale.
