BRUKSANVISNING HT902TBW-D1 LG

Symbolet med et lyn i en likesidet trekant er beregnet på å varsle brukeren om at uisolert og farlig spenning er tilstede innenfor produktets ytre deksler, og kan være av tilstrekkelig styrke til å forårsake alvorlige elektriske støt ved berøring, med personskade som resultat.

Symbolet med et utropstegn i en likesidet trekant er beregnet på å varsle brukeren om viktige bruks- og vedlikeholdsanvisninger i litteraturen som medfølger apparatet.

ADVARSEL: FOR Å REDUSERE FAREN FOR BRANN ELLER ELEKTRISK STØT MÅ APPARATET IKKE UTSETTES FOR REGN ELLER HØY FUKTIGHET.

ADVARSEL: Installer ikke utstyret i et begrenset område, som en bokhylle eller lignende enhet.

FORSIKTIG: Ikke blokker noen ventilasjonsåpninger. Installer apparatet i overensstemmelse med produsentens anvisninger.

Kabinettet har slisser og åpninger for ventilasjon og for å sikre pålitelig drift av produktet og for å beskytte det mot overoppheting.

Åpningene må aldri blokkeres ved at produktet plasseres på en seng, sofa, teppe eller tilsvarende underlag. Ikke plasser produktet på et innesluttet sted, slik som i en bokhylle eller et stativ, med mindre det er sørget for tilstrekkelig ventilasjon og produsentens anvisninger er fulgt.

FORSIKTIG:

Dette produktet inneholder et lasersystem.

Les nøye gjennom brukerhåndboken for å sikre at produktet brukes på rett måte, og ta vare på håndboken for fremtidig bruk. Ta kontakt med et autorisert servicesenter hvis produktet trenger vedlikehold.

Bruk av kontroller og justeringer eller utførelse av andre prosedyrer enn hva som er beskrevet her, kan resultere i fare for skadelig stråling.

Unngå direkte laserstråleeksponering ved ikke å åpne dekselet. Laserstrålingen er synlig når dekselet er åpnet. SE IKKE DIREKTE PÅ STRÅLEN.

dvs. en egen elektrisk kurs som bare gir strøm til apparatet, og ikke har andre forbrukere eller uttak. Kontroller spesifikasjonssiden i denne håndboken for å være sikker.

Ikke overbelast vegguttak. Overbelastede vegguttak, løse eller skadde vegguttak, forlengelsesledninger, slitte ledninger samt skadd eller sprukket isolasjon er alle farlige. Enhver av disse faktorene kan føre til elektrisk støt eller brann. Undersøk strømledningen til apparatet fra tid til annen, og hvis utseendet indikerer skader eller forringelse, plugg den ut, unngå å bruke apparatet, og få ledningen skiftet ut med en tilsvarende del av en autorisert serviceleverandør.

Beskytt strømledningen mot fysiske eller mekaniske belastninger, som å bli vridd, bøyd, klemt i en døråpning, eller kjørt eller tråkket på. Vær særlig oppmerksom på støpsler, stikkontakter, samt stedet hvor strømledningen kommer ut av apparatet.

For å koble apparatet fra strømmen trekkes støpselet på strømledningen ut av veggkontakten. Under installasjonen må du påse at strømstøpselet er lett tilgjengelig.

Kaste det gamle apparatet

1. Når dette symbolet med en søppeldunk med kryss på er festet til et produkt, betyr det at produktet dekkes av EU-direktivet 2002/96/EF.
2. Alle elektriske og elektroniske produkter skal kastes i atskilte gjenbruksstasjoner som er satt ut av statlige eller lokale myndigheter.
3. Riktig avfallshåndtering av det gamle apparatet bidrar til å forhindre mulige negative konsekvenser for miljøet og folkehelsen.
4. Hvis du vil ha mer detaljert informasjon om avfallshåndtering av gamle apparater, kan du kontakte lokale myndigheter, leverandøren av avfallshåndteringstjenesten eller butikken der du kjøpte produktet.

Innledning

Vedlikehold og Service ....3

Før bruk ....4

Installasjon og oppsett

Kobling til TV 7

Tilkobling av ekstrautstyr .....8

Tilkoplinger av antenner ....8

Tilkopling av høyttalersystem....9

Oppsett av det trådløse systemet .....10

Sette opp og koble til høyttalere .....10

Angi ID for trådløs sender og trådløs mottaker ..11

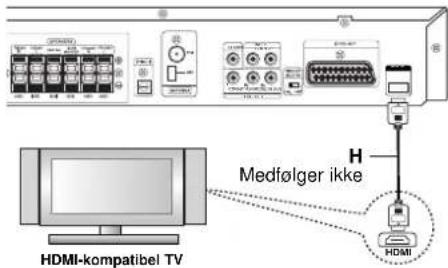

HDMI-tilkopling 12

Vise plateinformasjon på skjermen .....13

Første innstillinger....13

Vanlig drift....13-16

LANGUAGE 13

DISPLAY 14

AUDIO 15

5.1 Høyttaleroppsett .....15

LOCK (blokkering/foreldrekontroll) .....16

OTHERS (Andre) 16

Bruk

Generelle funksjoner .....17

Andre egenskaper .....19

Styre TV-apparatet ....18

Spille av en Audio-CD eller MP3/WMA-fil ....19

Programmert avspilling .....19

Forhåndsinnstille radiostasjoner .....22

Lytte på radio....22

Bruke RDS 23

Stille inn innsovningsfunksjonen .....24

Dimmer....24

Mute 24

Feilsøking .....26-27

Spesifikasjoner .....28

Vedlikehold og Service

Les informasjonen i dette avsnittet før du kontakter en servicetekniker.

BEHANDLING AV ENHETEN

Når enheten skal transporteres

Vi anbefaler deg å ta vare på emballasjen apparatet er pakket i. Hvis du trenger å transportere enheten,

anbefaler vi å pakke den igjen slik den var pakket fra fabrikken.

Holde overflatene rene

- Benytt ikke væsker som f. eks. insektspray o.l. i nærheten av apparatet.

Rengjøring av apparatet

Bruk en bløt, tørr klut for å rengjøre apparatet. Hvis overflaten er meget skitten, kan du bruke en klut fuktet i et mildt syntetisk vaskemiddel.

Vedlikehold av apparatet

DVD/CD-spilleren er et høyteknologisk

presisjonsapparat. Hvis den optiske pick-up linsen og platedrivverksdelene er skitne eller slitte, vil billedkvaliteten bli dårligere.

Avhengig av omgivelsene der apparatet blir bruk, anbefales det å foreta en regelmessig undersøkelse og vedlikehold etter hver 1,000 timers bruk.

Kontakt din forhandler for ytterligere opplysninger.

For trådløst produkt

EU-merknad

Produkter med CE-merking oppfyller kravene i R&TTE-direktivet

(1999/5/EF), EMC-direktivet

(89/336/EØF) og

Lavspenningsdirektivet (2006/95/EF) utstedt av EU-kommisjonen.

Samsvar med disse direktivene innebærer konformitet med følgende europeiske normer (i parentes er angitt tilsvarende internasjonale standarder og forskrifter):

• EN 55022 (CISPR 22) – Elektromagnetisk interferens

• EN 55024 (IEC61000-4-2,3,4,5,6,8,11) - Elektromagnetisk immunitet

• EN 60065 (IEC 60065) - Produktsikkerhet

• EN 300 328 - Tekniske krav til radioutstyr

- EN 301 489-1 og EN 301 489-17 - Generelle EMCkrav til radioutstyr

Innledning

Før bruk

For å sikre en korrekt drift av dette produktet, vennligst les denne håndboken nøye og ta vare på den for fremtidig referanse.

Denne håndboken gir informasjon om drift og vedlikehold av DVD/CD mottakeren din. Skulle den trenge service, bør du kontakte et autorisert servicesenter.

“ •kan muligens vises på TV-displayet når apparatet er i drift, og indikerer at funksjonen som omtales i denne håndboken ikke er tilgjengelig den aktuelle DVD-videoen.

Symboler som benyttes i denne håndboken

Merk:

Spesielle merknader og driftsegenskaper.

Tips:

Tips og råd som gjør oppgaven lettere.

Et avsnitt hvis tittel inneholder et av de følgende symbolene angår bare platen som tilsvarer dette symbolet.

DVD DVD

ACD Lyd-CD-er

MP3 MP3-plater

WMA WMA-plater

JPEG JPEG-plater

DivX DivX-plater

Produsert under lisens fra Dolby Laboratories. "Dolby", "Pro Logic" og det doble D-symbolet er varemerker for Dolby Laboratories. Konfidensielle upubliserte arbeider. Copyright 1992-1997 Dolby Laboratories. Alle rettigheter forbeholdt.

Produsert under lisens fra Digital Theater.

amerikanske og verdensomfattende patenter som er utstedt eller er under behandling.

"DTS" og "DTS Digital Surround" er registrerte varemerker for Digital Theater Systems, Inc. Copyright 1996, 2003

Digital Theater Systems, Inc. Alle rettigheter forbeholdt.

Typer av spillbare plater

DVDVIDEO	DVD(8 cm / 12 cm plate)
COMPACTDISCDIGITAL AUDIO	Lyd-CD(8 cm / 12 cm plate)

I tillegg spiller denne enheten Divx-mapper, DVD±R, DVD±RW, og CD-R / CD-RW som inneholder lydtitler, MP3, WMA, og/eller JPEG-mapper.

Merknader:

• Alt etter hvordan opptakene er blitt gjort, eller hvordan CD-R/RW (eller DVD -R, DVD +R, DVD -RW, DVD +RW) platene er, er det noen CD-R/RW (eller DVD -R, DVD +R, DVD -RW, DVD +RW) plater som ikke kan spilles på denne enheten.
• Fest ikke etiketter eller klistremerker på platene (verken på etiketten eller den innspilte siden).
• Benytt ikke CD-er som ikke er runde (f.eks hjerteformet eller åttekantet), da disse kan forårsake funksjonsfeil.

Sonekode

Denne enheten har en sonekode som finnes på baksiden av enheten. Denne enheten kan kun spille av DVD-plater merket tilsvarende som på baksiden av enheten eller med "ALL".

• Funksjoner som kan kontrolleres med LG TV-apparatets fjernkontroll: Spill av, Pause, Skann, Hopp over, Stopp, Slå AV, osv.
• Referer til brukerhåndboken for TV-apparatet for ytterligere detaljer vedrørende SIMPLINK-funksjonen. • LG TV-apparater med SIMPLINK-funksjonen er merket med logoen som vises oventor.
• Bruk en høyere versjon enn 1.2A HDMI-kabel.

Du må ikke berøre de indre tappene på kontaktene på det bakre panelet. Elektrostatisk utladninger kan forårsake permanent skade på enheten.

Fjernkontrollen

POWER

TUNER

Velger tuner (FM og AM)

AUX

Velger input.

USB

Spiller av multimediefilene.

DIMMER

Endrer lysstyrken i displayet på

frontpanelet når strømmen er på.

AUDIO

Gjentar kapittel, spor, tittel, alt.

REPEAT A-B

Gjentar sekvensen.

MENU

Viser eller skjuler oppsettmenyen.

DISPLAY

Åpner skjermmenyen.

RETURN

Skjuler oppsettmenyen.

◀/▶/▲/▼ (piler venstre/høyre/opp/ned)

Godkjenner menyvalg.

PRESET (-/+)

Velger radioprogram

TUN. (-/+)

Stiller inn på ønsket radiostasjon.

0-9 numeriske knapper

Velg en tjeneste, et programnummer

direkte eller velg nummererte opsjoner

tra menyen.

PTY

Starter søket etter en spesiell PTY-type

HDMI

Velger utgangskilde (CD/DVD)

PROG./MEMO

Gir adgang til eller fjerner

programmeny. Legger inn frekvensen til en radiostasjon i tuneren.

S-TITLE

Velger språk for undertekst (DVD).

CLEAR

Merker et punkt under avspilling.

SEARCH

Viser merkesøkemenyen MARKER

SCAN/SLOW(◄◄/►►)

Søker bak- eller forover. Langsom avspilling bak- eller fremover.

REVERSE/FORWARD SKIP

(▶▶▶/▶▶▶)

TITTEL

Angir platens tittel-meny hvis en slik finnes.

STOPP (■)

SPILL (▶)

PAUSE/TRINN (II)

VSM

XTS pro

Gir mer naturlig og realistisk lyd. Gir imponerende lydvirkning.

SØVN

Justerer høyttalervolum.

RDS

Viser de ulike alternativene for RDS-informasjon.

OPPLØSNING

Endrer oppløsningen avhengig av TV-apparatet.

TV

Kontrollerer TV-apparatet (kun LG-TV). (Se side 18.)

Bruksrekkevidde til fjernkontroll

Pek fjernkontrollen mot sensoren og trykk på knappene. ● Avstand: Opptil 7 meter fra fronten av apparatets mottakerenhet. • Vinkel: Omtrent 30° i hver retning fra fremsiden av sensoren

Installasjon av batterier til fjernkontroll

Fjern lokket til batterirommet på baksiden

av fjernkontrollen og legg i to R06

(størrelse AA) batterier. Pass på at de

legges i med ♦g i riñig retning.

Advarsel

Installasjon og oppsett

Kobling til TV

Koble på en av følgende måter, avhengig av kapasiteten til det eksisterende utstyret.

Tips

• Avhengig av din TV og annet utstyr du måtte ønske å koble til, finnes det forskjellige måter å koble til spilleren på. Bruk en av koblingene som står beskrevet nedenfor.
• Se håndbøkene til TV-en, VCR-en, stereosystemet eller annet utstyr du måtte trenge for å foreta de beste koblingene.

Forsiktig:

• Pass på at DVD/CD-mottakeren er koblet direkte til TV-en. Velg riktig AV-inngang på TV-en.
• Koble ikke DVD/CD-mottakeren til TV-en via VCR-en. DVD-bildet kan forvrenges av kopibeskyttelsessystemet.

Bakdelen på DVD/CD-mottakeren

MONITORUTGANGSPLUGG til videoen i pluggen på TV-en ved hjelp av videokabelen som følger med (V).

Component Video tilkopling

Kople COMPONENT VIDEO OUT-kontaktene på apparatet til motsvarende inngangskontakter på TV-en med hjelp av Y P B P R (C) kabelen.

SCART-tilkopling

Kople EURO AV OUTPUT (TO TV)-kontakten på DVD/CD-mottakeren til motsvarende inngangskontakt på TV-apparatet ved hjelp av scartkabelen (T).

- Hvis TV-apparatet er et høyoppløsnings- eller "digital ready"-apparat, kan du dra nytte av DVD/CD-mottakerens progressive skanningsutgang for å oppnå høyest mulig bildeoppløsning. - Dersom TV-apparatet ditt ikke godtar oppløsningen du har satt, vises et unormalt bilde på skjermen. Les brukerhåndboken for TV-apparatet og sett en oppløsning som TV-apparatet kan akseptere.

Merknader:

- HDMI-modus må være satt til AV ved tilkopling til VIDEO OUT og Component video. - Bilde via scart-inngangen støttes ikke.

Forsiktig

VIDEO OUTPUT SELECTOR Kontakt

Når strømmen er slått av, velger du enten COMPONENT VIDEO OUT (PROGRESSIVE SCAN) eller SCART-signal i EURO AV TO TV-terminalen, avhengig av hvordan du kopler enheten til TV-apparatet.

Tilkobling av ekstrautstyr

Bakdelen på DVD/CD-mottakeren

USB-tilkopling (U)

Fjerne USB-enheten fra enheten

1. Velg en annen funksjonsmodus eller trykk på STOP (■) to ganger etter hverandre.
2. Fjern USB-enheten fra enheten.

Merknader:

• Ikke trekk ut USB-enheten mens den er i bruk.
• Musikkfiler (MP3/WMA), bildefiler (JPEG) og videofiler kan avspilles.
• Denne enheten kan ikke benyttes med USB-HUB.

• Anbefalte minnekort:

• Enheter som krever installasjon av ytterligere programmer for å kople enheten til PC-en, støttes ikke.
• Dersom det er en USB-harddisk, må du forsikre deg om at du kopler en ekstern strømkabel til USB-harddisken slik at den fungerer korrekt. En primærpartisjon har støtte for opptil fire stasjoner. En utvidet partisjon støttes ikke.
• Hvis det er to eller flere stasjoner på USB-enheten, vises en stasjonsmappe på skjermen. Ønsker du å gå tilbake til forrige meny etter at du har valgt en mappe, trykker du RETURN.
• Digitalkamera og mobiltelefon støttes ikke.

AUX IN-tilkopling (A)

Kople utgangen på en tilleggsenhet til AUX AUDIO-inngangen (L/R).

OPTISK-inngang (O)

Kople en optisk utgang på en DVD-spiller (eller digital enhet e.l.) til inngangen "OPTICAL IN".

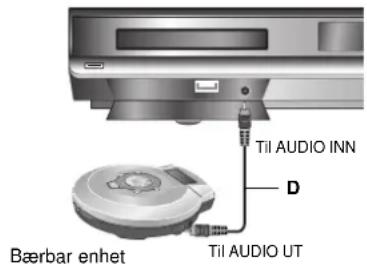

AUDIO INN-kontakt (D)

Kople utgangen på en bærbar enhet (MP3 eller PMP e.l.) til AUDIO INN-kontakten.

Tilkoplinger av antenner

Koble til de medfølgende FM/AM-antennene for bruk av radioen.

• Koble AM-sløyfeantennen til AM-antennekontakten. ● Kople trådantennen for FM til FM-antennekontakten.

Merknader:

• For å unngå oppfanging av støy må du ikke plassere AM-sløyfeantennen i nærheten av DVD/CD-mottakeren og andre komponenter.
• Strekk ut hele FM-kabelantennen.
• Etter at FM-kabelantennen er tilkoblet, må den plasseres så vannrett som mulig.

Tilkopling av høyttalersystem

• Kople høyttalerne til de fremre (venstre/høyre) eller sentrale konnektorene.
• Kople sub-basshøyttaleren til basshøyttalerens konnektor.
• Kople strømkabelen for den trådløse mottakeren til veggkontakten, deretter koples den trådløse mottakeren og de bakre høyttalerne (høyre, venstre) til høyttalerledningen.
• Kople DC INN-kontakten på den trådløse senderen og den trådløse senderens (7 V DC UT)-kontakt på hovedenheten med likestrømkabelen.
• Kople LYDSIGNAL-kontakten på den trådløse senderen og bakre (høyre, venstre) høyttalerkontakter på hovedenheten med lydsignalkabelen.
• Plasser denne enheten og den trådløse mottakeren mindre enn 10 m fra hverandre.

Merknader:

• Optimal ytelse kan bare oppnås hvis avstanden mellom den trådløse senderen og den trådløse mottakeren er mellom 2 og 10 meter. Det kan oppstå kommunikasjonsfeil hvis avstanden er større.
• Sørg for å koble høyttalerkabelen til riktig terminal på komponentene: + til + og - til -. Hvis kablene er reversert, vil lyden bli forvrengt og mangle bass.
• Det tar noen sekunder (eventuelt lengre tid) for den trådløse senderen og den trådløse mottakeren å opprette kommunikasjonen mellom dem.
• Når enheten er slått av, går den trådløse senderen i standby-modus (av) automatisk etter omtrent 10 sekunder.
• Hvis den trådløse senderen er slått av, fungerer ikke den trådløse mottakeren.

Kontroller at du koblet ferrittkjernen til høyttalerkabelen (om tilkobling til dette apparat).

Denne ferrittkjerne kan dempe støy.

1. Trykk på proppen [a] til ferrittkjernen for å åpne.
2. Vikle Underbasshøyttalerens kabel en gang rundt den ene ferrittkjernen.
3. Steng ferrittkjernen til du hører en klikklyd.

Merknader:

Tilkoble ferrittkjernen nere apparatet (Henvis til fig. 3 og kommentarene).

Oppsett av det trådløse systemet

Merknader:

Hvis det er et produkt som genererer sterke elektromagnetiske bølger i nærheten, kan det oppstå interferens (f.eks.: mikrobølgeovn).

Trådløs sender

Sette opp og koble til høyttalere

Høyttalerne, front, er demontert fra høytalerstativene. Koble til høyttalerkablene og monter høyttalerne, front, på høyttalerstativene som vist.

1. Koble høyttalerkablene til de riktige terminalene på baksiden av alle høyttalere, front.
2. Fest fremre høyttalere til høyttalerstativene ved å skru inn skruen.

Angi ID for trådløs sender og trådløs mottaker

ID er allerede satt fra fabrikken.

Hvis det har oppstått interferens, eller hvis du bruker en ny trådløs mottakerenhet, må ID settes på nytt.

1. Kople LYDSIGNAL-kontakten på den trådløse senderen og bakre (høyre, venstre) høyttalerkontakter på hovedenheten med lydsignalkabelen.
2. Kople den trådløse senderens DC IN-kontakt med kontakten for den trådløse senderen på hovedenheten ved hjelp av likestrømkabelen.
3. Kople fra strømkabelen for den trådløse mottakeren.
4. Trykk på ID/CHANNEL ID-knappen i mer enn 3 sekunder.

Den blå LED-indikatoren blinker.

1. Kople til strømkabelen for den trådløse mottakeren.

Merknader:

Hvis det ikke registreres noe lydsignal i mer enn 10 minutter, blir de trådløse høyttalerne og den trådløse senderen automatisk satt i Standby-modus. I strømsparingsmodus vil begge LED-indikatorene skifte til rødt.

LED-indikatorene skifter tilbake til blått når lydsignalet er tilbake.

Hvis du betjener hovedenheten, vil de trådløse høyttalerne (bakre høyttalere) aktiveres i løpet av noen sekunder hvis de var i standbymodus.

FORSIKTIG

Ingen lyd fra de bakre høyttalerne (trådløse høyttalere).

- Strømforsyningskabelen for den trådløse mottakeren (eller trådløse høyttalere) er ikke tilkoplet. Kople til strømforsyningskabelen for den trådløse mottakeren (eller trådløse høyttalere).

- Sett XTS til ON (på) (side 24)

- Sett inn en 5.1 ch kompatibel musikk-CD.

* Hvis det ikke er noen lyd fra de bakre høyttalerne (trådløse høyttalere) etter at du har gjort som beskrevet ovenfor, kopler du fra og kopler til strømkabelen for den trådløse mottakeren (eller trådløse høyttalere), eller setter opp en ID for den trådløse senderen og den trådløse mottakeren (eller trådløse høyttalere).

HDMI-tilkopling

Om HDMI

HDMI (High Definition Multimedia Interface) støtter både video og audio på en enkel, digital forbindelse for en brukervennlig, fulldigital utgang til et TV-apparat med HDMI eller DVI.

Tilkopling til et HDMI TV-apparat forutsetter en HDMI-kabel, mens tilkopling til et TV-apparat utstyrt med DVI forutsetter en DVI-adapter i tillegg til HDMI-kabelen.

HDMI støtter standard, forbedret, eller video med høy oppløsning pluss standard til flerkanals surround-lyd. HDMI-funksjoner inkluderer ukomprimert digital video, en båndbredde på opptil 5 gigabyte per sekund, en kontakt (i stedet for flere kabler og kontakter), og kommunikasjon mellom AV-kilden og AV-enheter, slik som DTV.

HDMI, HDMI-logoen og High-Definition Multimedia Interface er varemerker eller registrerte varemerker som tilhører HDMI Licensing LLC.

Hvis du har en HDMI TV eller monitor, kan du kople den til denne DVD/CD-mottakeren ved hjelp av en HDMI-kabel.

1. Kople HDMI OUT-kontakten på DVD/CD-mottakeren til HDMI-kontakten på en HDMI-kompatibel TV eller monitor (H).
2. Innstill TV-apparatets kilde til HDMI (referer til TV-apparatets brukerhåndbok).
3. I stoppmodus velger du HDMI-modus ved å trykke på HDMI. Trykk knappen RESOL. gjentatte ganger for å velge oppløsningen du vil endre.

Merknader:

• Pilen på kabelens koplingselement skal vende opp for korrekt tilkopling til kontakten på DVD/CD-mottakeren.
• Dersom HDMI-kabelen ikke er tilkoplet, virker ikke HDMI-knappen.
• Er det støy eller linjer på skjermen må du kontrollere HDMI-kabelen.
• Ikke alle HDCP-kompatible DVI-enheter vil fungere med denne DVD/CD-mottakeren.
• Dersom TV-apparatet ikke støtter HDCP, forstyrres skjermbildet av snø eller vibrasjoner i bildet.

Tips :

Når du bruker HDMI-tilkoplingen, kan du endre oppløsningen (480p eller 576p, 720p, 1080i) for HDMI-utgangen ved å trykke på knappen RESOL. på fjernkontrollen.

Viktig merknad

Hvis du slår av TV-apparatet eller kopler fra HDMI-kabelen under avspilling, settes avspillingen i pause.

Du må trykke på Spill av-knappen for å gjenoppta avspillingen.

Slike omstendigheter som nevnt ovenfor, kan inntreffe med enkelte TV-apparater når du endrer TV-modus.

Bakdelen på DVD/CD mottakeren

Stille inn oppløsningen

Du kan endre oppløsningen for COMPONENT VIDEO-utgangen ved å trykke på knappen RESOL. (oppløsning) på fjernkontrollen. Følgende innstillinger for oppløsning er tilgjengelig.

UTGANG Tilgjengelig oppløsning
	PAL NTSC
HDMI 1920 xVIDEO OUT 1280	1080i 1920 x 1080i 720p 1280 x 720p 720 x 576p 720 x 480p
COMPONENT 1920 x 1080i 1920 x 1080iVIDEO OUT 1280	1920 x 1080i 1920 x 1080i 720p 1280 x 720p 720 x 576p 720 x 480p 720 x 576i 720 x 480i
MONITOR OUT 720 x 576i 720 x 480i
SCART	20 x 576i	-

Merknader:

• Dersom bildet ikke vises på skjermen når du bruker de analoge videotilkoplingene, må du skifte oppløsningen til 480i (eller 576i).
• For oppløsningene 720p og 1080i på Component Video-utgangen kan det kun spilles av plater som ikke er kopibeskyttet. Hvis platen er kopibeskyttet, vil den bli spilt av med en oppløsning på 576p (PAL) eller 480p (NTSC).
• 1080i, 720p, 576p og 480p fungerer ikke med de analoge videotilkoplingene (MONITOR OUT).
• Component-utgangen (Y/P B /P R ) sender ut et svart bilde i RGB-modus.
• Hvis du endrer oppløsningen, endres størrelsen på menyen (MP3/JPEG/DivX).
• Dersom TV-apparatet ditt ikke godtar oppløsningen du har satt, vises et unormalt bilde på skjermen. Les brukerhåndboken for TV-apparatet og sett en oppløsning som TV-apparatet kan akseptere.

Forsiktig:

Hvis oppløsningen endres mens opptakeren er tilkoplet via HDMI-kontakten kan det resultere i driftsforstyrrelser. For å løse dette problemet, må opptakeren slås av og deretter på igjen.

Vise plateinformasjon på skjermen

Du kan vise forskjellig informasjon om platen på skjermen.

1. Trykk DISPLAY for å vise diverse avspillingsinformasjon.

Elementene som vises vil variere avhengig av platetype eller avspillingsstatus.

1. Du kan velge et element ved å trykke på ▲ / ▼ og endre eller velge innstillingen ved å trykke på ◀ / ▶.
2. Tittel – Gjeldende tittel (eller spor) nummer/totalt antall titler (eller spor)
3. Kapittel – Gjeldende kapittel nummer/totalt antall kapitler • Tid – Medgått tid
4. Lyd – Valgt lydspråk (kun DVD VIDEO) eller lydkanal
5. Teksting – Valgt teksting
6. Vinkel – Valgt kameravinkel/totalt antall kameravinkler • Lyd – Valgt lydmodus

Merk:

Hvis du ikke trykker på noen knapp i noen sekunder, forsvinner skjermmenyen.

Første innstillinger

Ved å bruke oppsettmenyen kan du foreta flere justeringer av elementer, som f.eks. bilde og lyd. Du kan også stille inn et språk for tekstenen og oppsettmenyen. Se detaljer for hvert element på oppsettmenyen på side 13 til 16.

For å vise display og gå ut av menyen:

Trykk på SETUP for å vise menyen. Ved å trykke en gang til vil du gå tilbake til det første skjermbildet.

For å gå til neste nivå:

Trykk på ▶ på fjernkontrollen.

For å gå tilbake til foregående nivå:

1. Trykk på SETUP. Oppsettmenyen vises.
2. Bruk ▲ / ▼ for å velge det ønskede valget, og trykk deretter på ► for å gå til neste nivå. Skjermen viser den aktuelle innstillingen for det valgte elementet, samt alternative innstillinger.
3. Bruk ▲ / ▼ for å velge ditt neste valg, og trykk deretter på ▶ for å gå til tredje nivå.
4. Bruk ▲ / ▼ for å velge den innstillingen du ønsker, og trykk deretter på ENTER for å bekrefte valget ditt. Noen elementer kan kreve flere programmeringstrinn.
5. Trykk på SETUP eller PLAY for å gå ut av oppsettmenyen.

Språk

Velg et språk for oppsettmenyen og skjermmenyen.

Plate Lyd / Teksting / Meny

Velg språket du foretrekker for lydsporet (plate), teksting og platemenyen.

Original: Viser til originalspråket platen ble spilt inn på.

Annet: Trykk nummertastene for å skrive inn den tilsvarende firesifrede nummeret i henhold til listen over språkkoder på side 25.

Trykk CLEAR hvis du skriver inn feil språk.

Skjerm

Letterbox: Viser et bredt bilde med striper på øvre og nedre del av skjermen.

Panscan: Viser automatisk det brede bildet på hele skjermen og kutter av deler som ikke passer inn.

AUDIO

Hver DVD-plate har flere lydutgangsmuligheter. Still spillerens lydvalgmuligheter i samsvar med den typen lydsystem du benytter.

Med DVD*1-formatet kan du takket være digital lydteknologi høre lydsporet til et program gjengitt så realistisk og nøyaktig som mulig. Allikevel kan det hende at du vil komprimere den dynamiske rekkevidden til lydsignalene (forskjellen mellom de høyeste og laveste tonene). Med dette kan du lytte til en film på et lavere lydnivå uten å miste lydens klarhet. Aktiver DRC for å få denne effekten. *1: Dolby Digital kun

Vokal [Vocal]

Sett Vocal til På kun hvis du spiller av en flerkanals karaoke-DVD. Karaokekanalene på platen vil mikses til normal stereolyd.

HD AV Sync

Når du bruker digital TV.

Enkelte ganger forekommer det at AV-signalet ikke kan sendes samtidig da det tar lengre tid å overføre videosignal sammenlignet med lyd-signal.

Det tar noe tid å konvertere det analoge video-signalet til digitalt i digital TV.

Det kan derfor skje at bildet på skjermen ikke er synkront med lyden fra høyttalerne, selv om det er en og samme scene.

I menyen HD AV Sync kan du justere forsinkelsen for lydsignalet for å oppnå synkron overføring av AV-signalet.

• Forsinkelsestiden kan settes til opptil 10 msec. (0 \~ 300 msec.)
• Forsinkelsestiden er ulik for ulike TV-merker. Du må derfor finne den optimale forsinkelsestiden for ditt TV-system.

5.1 Høyttaleroppsett

Foreta følgende innstillinger for den innebygde 5.1-kanals surround-dekoderen.

1. Trykk på ENTER, så vises 5.1 Speaker Setup-menyen.

1. Bruk ◀ / ► for å velge den høyttaleren du ønsker.
2. Juster valgene med ▲ / ▼ / ◀ / ▶ -knappene.
3. Trykk på ENTER for å bekrefte valget ditt. Du går tilbake til foregående meny.

Høyttalervalg

Velg den høyttaleren du ønsker å justere. [Front-høyttalere (Front venstre), Front-høyttalere (Front høyre), Midterste høyttaler (Midterste), Basshøyttaler (SubWoofer), Bakre høyttalere (Bakre venstre), Bakre høyttalere (Bakre høyre)]

Merk:

Visse høyttalerinnstillinger er forbudt gjennom lisensavtalen med Dolby Digital.

Størrelse

Ettersom disse innstillingene er fiksert, kan du ikke forandre dem.

Volum

Trykk på ◀◀ for å stille inn utgangsnivået for den valgte høyttaleren (-5 dB \~ 5 dB)

Avstand (Distance)

Hvis du har koblet høyttalerne til DVD-spilleren din, kan du stille inn avstanden slik at høyttalerne vet hvor langt lyden må gå for å nå lyttepunktet du har stilt inn. Dette gjør det mulig for lyden fra hver høyttaler å nå frem til lytteren samtidig.

Trykk på ◀ / ► for å justere avstanden til hver høyttaler. (Det er ikke mulig å justere front- eller woofer-høyttalerne)

Test

Trykk på ◀ / ▶ for å teste signalene til hver høyttaler. Juster volumet slik at det tilsvarer volumet til prøvesignalene som er lagret i systemet.

Front venstre (Front L) → senter → front høyre (Front R) → bakre høyre (Rear R) → bakre venstre (Rear L) → SubWoofer

LOCK (BLOKKERING/FORELDREKONTROLL)

Hindrer avspilling av DVD-plater med klassifisering basert på innholdet. Ikke alle plater har klassifisering.

1. Velg "Rating" på LOCK-menyen og trykk på ▶.
2. For å få tilgang til alternativene for LOCK-funksjonen (foreldrekontroll), må du angi passordet du har opprettet. Dersom du ikke har opprettet et passord enda, blir du bedt om å gjøre det. Angi et passord og trykk ENTER. Gjenta passordet og trykk ENTER for å bekrefte. Hvis du oppdager at du har gjort en feil før du trykker ENTER, trykk CLEAR (Slett).
3. Velg et tall mellom 1 og 8 med ▲ / ▼ knappene. Rating (Klassifisering) 1-8: Nummer 1 har mest begrensninger og nummer 8 de færreste.

Unlock

Hvis du velger Unlock (Frigjør) er foreldrekontrollen ikke aktiv, og platen spilles komplett av.

1. Trykk på ENTER for å bekrefte klassifiseringsvalget, trykk så på SETUP for å gå ut av menyen.

passord

Du kan angi eller endre et passord.

1. Velg alternativet Password i LOCK (lås)-menyen og trykk ▶.
2. Følg trinn 2 som angitt ovenfor (Klassifisering). For å endre passordet, trykk ENTER når alternativet "Change" (endre) er markert. Angi det gamle passordet, det nye passordet og deretter bekreft.
3. Trykk SETUP for gå ut av menyen.

1. Trykk SETUP for åpne oppsettsmenyen.
2. Angi den sekssifrede koden "210499" og trykk ENTER. Passordet er nå slettet.

Områdekode

Angi koden for området som er benyttet for klassifiseringen av DVD-platen, basert på listen på side 25.

1. Velg "Area Code" på LOCK menyen og trykk på ►.
2. Følg trinn 2 som beskrevet i forrige avsnitt (Klassifisering).
3. Velg først tall/bokstav med ▲ / ▼ knappene.
4. Beveg markøren med ▶ knappen og velg neste tall/bokstav med ▲ / ▼ knappene.
5. Trykk ENTER for å bekrefte valget av områdekode.

OTHERS (Andre)

DivX(R)-registrering

Vi gir deg registreringskoden for DivX® VOD (Video On Demand) som lar deg leie og kjøpe videoer ved bruk av DivX® VOD-tjenesten. For ytterligere informasjon, gå til www.divx.com/vod.

1. Velg alternativet "DivX(R)-registrering" og trykk deretter ▶.
2. Trykk på ENTER mens "Select" er valgt, og registreringskoden vises. Bruk registreringskoden for å kjøpe eller leie videoene fra DivX® VOD-tjenesten på www.divx.com/vod. Følg instruksjonene og last ned videoen på en plate for avspilling på denne enheten.
3. Trykk ENTER for å avslutte.

Merk:

Videoene som lastes ned kan kun spilles av på denne enheten.

Bruk

Generelle funksjoner

Knapper Virkemåte		Discs
▲ (OPEN / CLOSE)	Åpner og lukker plateskuffen.	ALL
II (PAUSE)	Trykk II under avspilling for å stanse avspillingen midlertidig.	ALL
	Trykk gjentatte ganger på II for å spille av bilde for bilde.	DVD	DivX
SKIP (I◄◄ / ►►)	Trykk på SKIP (hopp over) (I◄◄ eller ►►) under avspilling for å gå til det neste kapitlet/sporet eller for å gå tilbake til begynnelsen på gjeldende kapittel/spor.Trykk kort to ganger på SKIP I◄◄ (hopp over) for å gå tilbake til det forrige kapitlet/sporet.	ALL
SCAN (◄◄ / ►►)	Trykk SCAN (skann) (◄◄ eller ►►) flere ganger under avspilling for å velge ønsket hastighet.DVD : ◀◄, ◀◄◄, ◀◄◄◄, ◀◄◄◄◄, ◀◄◄◄◄◄ eller►►, ►►►, ►►►►, ►►►►►, ►►►►►►DivX-plate : ◀◄, ◀◄◄, ◀◄◄◄, ◀◄◄◄◄ eller►►, ►►►, ►►►►, ►►►►►WMA/MP3, Audio CD : ◀◄ (X2, X4, X8) eller►► (X2, X4, X8)	DVDACD	DivXMP3WMA
REPEAT Trykk REPEAT (gjenta) gjentatte ganger under avspilling for å velge ønsket repetisjonsmodus.DVD-videoplater: Kapittel/Tittel/AvAudio CD, DivX/MP3/WMA-plater: Spor/Alle/Av		ALL
REPEAT A-B Hvert trykk på REPEAT A-B under avspilling velger punkt A og punkt B, og gjentar en sekvens fra punkt A (startpunkt) til punkt B (sluttpunkt). Trykk REPEAT A-B for å avslutte.		DVD
ZOOM Trykk ZOOM under avspilling eller i pausemodus for å forstørre videobildet (3 trinn).Du kan flytte deg gjennom det zoomede bildet ved å bruke knappene ◀► ▲▼ .		DVD
TITLE Hvis gjeldende DVD-tittel har en meny, vises tittelmenyen på skjermen. Hvis ikke, kan det være at platemenyen vises.		DVD
MENU Platemenyen vises på skjermen.		DVD
☐ (SUBTITLE)	Trykk S-TITLE (teksting) gjentatte ganger under avspilling for å velge ønsket tekstspråk.	DVD	DivX
☐☐ (Lydspråk)	Trykk AUDIO gjentatte ganger under avspilling for å høre på et annet språk eller en annen lydkanal.	DVD	DivX
SLOW	Trykk på SCAN (◄◄ eller ►►) i pausemodus for å velge ønsket hastighet.DVD : ◀◄ (1/2, 1/4, 1/8, 1/16) eller ►► (1/2, 1/4, 1/8, 1/16)	DVD

Merknader om generelle funksjoner:

• Det er mulig at Zoom-funksjonen ikke kan brukes på noen DVD-er. • Gjentakelse av en A-B-seksjon er bare tilgjengelig i den aktuelle tittelen.

Andre egenskaper

1,5-hastighet avspilling

Du kan spille av med 1,5 ganger hastighet. 1,5-hastigheten lar deg se bildene og lytte til musikken på platen raskere enn ved avspilling på normal hastighet.

1. Trykk på knappen SPILL AV (▶) under avspilling for å spille av med 1,5 ganger hastighet. "▶X1.5" vises på skjermen.
2. Trykk SPILL AV (▶) en gang til for å avslutte.

Tidspunkt søking DivXD

For å begynne avspilling ved et bestemt tidspunkt på platen:

1. Trykk på DISPLAY under avspilling. Søkingsboksen viser spilletiden.
2. Trykk på ▲ / ▼ for å velge klokkens ikon og da vises "-:-:-".
3. Mata inn den ønskede startetiden etter følgende format: timer, minutter og sekunder fra venstre til høyre. Om du mater inn feilaktige sifre, trykk på CLEAR (SLETTE) for å slette sifrene du har innmatet. Etterpå mata inn de riktige sifrene.
4. Trykk på ENTER for å bekrefte valget. Avspillingen begynner ved det valgte tidspunktet.

Markørsøk DivXD

Legge inn en markør

Du kan starte avspillingen fra opptil ni programmerte punkter. For å legge inn en markør trykker du på MARKER på ønsket punkt på platen. Markørikonet vises kort på TV-skjermen. Gjenta prosedyren for opptil ni markører.

Hente frem eller slette en markert scene

1. Trykk SEARCH under avspilling. Menyen for markørsøk vises på skjermen.
2. Trykk på ◀ / ▶ innen 10 sekunder for å velge markørnummeret som du vil hente frem eller fjerne.
3. Trykk ENTER for å starte avspillingen fra den merkede scenen. Eller, trykk CLEAR (Slett) - og markørnummeret fjernes fra listen.
4. Du kan spille av en hvilken som helst merket scene ved å taste inn nummeret i menyen for markørsøk.

Skjermsparer

Skjermsparer kommer frem når du lar DVD-spilleren stå i stoppmodus i ca. fem minutter.

Siste-scene minne DVD

Denne spilleren lagrer den siste scenen fra den siste platen som blir spilt. Scene blir liggende i minnet selv om du tar ut platen eller slår av spilleren. Hvis du setter inn en plate som har scenen i minnet, vil den automatisk bli kalt opp igjen.

Merk:

Du må velge den riktige systemmodusen som passer for TV systemet ditt. Hvis NO DISC vises i displayvinduet, trykk og hold Ⅱ på frontpanelet eller PAUSE/STEP (Ⅲ) på fjernkontrollen i mer enn 5 sekunder for å velge system (PAL, NTSC).

- Hvis det valgte systemet ikke stemmer overens med systemet som støttes av TV-apparatet, vises ikke fargene normalt.

NTSC: Velges når DVD/CD-mottakeren er koplet til et NTSC-TV.

PAL: Velges når DVD/CD-mottakeren er koplet til et PAL-TV.

Styre TV-apparatet

Fjernkontrollen kan styre din DVD/CD-spiller og har også begrenset funksjonalitet overfor et LG TV. Følg retningslinjene herunder for å styre ditt LG TV.

Oppsetting av fjernkontrollkoder for LG TV

1. Hold POWER (TV) nede og trykk PR (-/+) knappen gjentatte ganger inntil TV-apparatet er på eller av.
2. Knappene POWER (TV), PR (-/+), VOL (-/+), og INPUT er de knappene på fjernkontrollen som benyttes i forb. m. LG TV.

Merk:

Denne enheten kan spille av Audio CD-plater eller medier som inneholder innspilte MP3/WMA-filer.

MP3/ WMA/ Audio CD

Når du legger inn en Audio-CD-plate eller medier som inneholder innspilte MP3/WMA-filer, vises en meny på TV-skjermen.

Trykk på ▲ / ▼ for å velge spor/fil, og trykk deretter PLAY eller ENTER for å starte avspillingen. Du kan bruke ulike avspillingsfunksjoner. Referer til sidene 17.

ID3 TAG

Når du spiller av en fil som inneholder informasjon, som f.eks. titler, vises informasjonen ved å trykke på DISPLAY (sang, artist, album, sjanger, kommentar).

Tips:

• Trykk på MENU for å gå til neste side.
• På en CD-plate med MP3/WMA og JPEG-filer kan du skifte mellom visning av MP3/WMA og JPEG-filer. Trykk på TITLE, og MP3/WMA eller JPEG ordene øverst på menyen vil fremheves.

MP3 / WMA-kompatibilitet med denne spilleren er begrenset som følger:

• A vsøkingsfrekvens: innen 32-48kHz (MP3), innen 24-48kHz (WMA) - Bithastighet: innen 32 - 320kbps (MP3), 40 - 192kbps (WMA) - Spilleren kan ikke lese en MP3/WMA fil som har en annen filtypefelt enn ".mp3" / ".wma". • CD-R fysiske format skal være ISO 9660 - Hvis du tar opp MP3 / WMA filer med software som ikke kan opprette et filsystem (f.eks. Direct-CD), er det umulig å spille av MP3 / WMA filer vi anbefaler at du bruker Easy-CD Creator, som oppretter et ISO 9660 filsystem. - Filnavnene må ha maksimum 8 bokstaver og må inneholde en .mp3 eller .wma typefelt. - De må ikke inneholde spesiell bokstaver/tegn som / ? * : " < > | osv. - Det totale antall filer på platen må være mindre enn 999.

Denne DVD/CD mottakeren krever at plater og opptak holder en viss teknisk standard for å kunne gi en optimal avspillingskvalitet. Forhåndsinnspilte DVD-er får automatisk disse standardene. Det er mange ulike typer innspillingsbare plateformat (inkludert CD-R som inneholder MP3 eller WMA filer) og disse må ha en spesiell beskaffenhet (se over) for å oppnå en kompatibel avspilling.

Kunder bør være oppmerksom på at en må ha tillatelse til å nedlaste MP3 / WMA filer og musikk fra Internet. Vårt firma har ikke rett til å gi denne tillatelse. Den må fås fra copyright-innehaveren.

Programmert avspilling

Denne programfunksjonen lar deg lagre dine favorittspor fra en hvilken som helst plate i spillerens minne. Et program inneholder 300 spor.

1. Sett inn en plate. Audio CD eller MP3/WMA-plater:
2. Velg et spor i "List" og trykk PROG. eller velg " -ikonet, og trykk deretter ENTER for å legge det valgte sporet i "Program"-listen.

Obs:

Du kan legge til alle spor på platen. Velg "p→-ikonet og trykk ENTER. 3. Velg det sporet du vil begynne å spille i "Program"-listen. Trykk MENY for å gå til neste side. 4. Trykk PLAY eller ENTER for å starte. Avspillingen starter i den rekkefølgen du programmerte sporene. Avspillingen stopper når alle sporene i "Program"-listen er spilt én gang. 5. For å gå tilbake til normal avspilling når du står i programmert avspilling, velger du et spor i AUDIO CD-listen (eller MP3/WMA), og trykker PLAY.

Repetere programmerte spor

1. Trykk REPEAT når du spiller en plate. Repetisjonsikonet vises.
2. Trykk REPEAT for å velge den repetisjonsmodusen du ønsker.

• TRACK: GJENTAR NÅVÆRENDE SPOR

• ALL: GJENTAR ALLE SPOR I

PROGRAMMERT-LISTEN

• OFF (INGEN VISNING): SPILLES IKKE

GJENTATTE GANGER.

Slette et spor fra "Program"-listen

1. Bruk ▲▼ til å velge sporet du ønsker å slette fra Program-listen.
2. Trykk CLEAR. Eller, velg "Delete"-ikonet og trykk ENTER for å legge det valgte sporet i "Program"-listen. Gjenta for å slette flere spor i listen.

Slette hele Program-listen

Bruk ▲ / ▼ til å velge “▪▪▪”, og trykk ENTER.

Obs:

Programmene blir også slettet når platen fjernes.

Se en JPEG-fil JPEG

Denne enheten kan avspille plater med JPEG-filer.

Før du spiller av JPEG-opptak, bør du lese gjennom informasjonsboksen til høyre.

1. Sett inn en plate og lukk plateskuffen. PHOTO-menyen vil vises på TV-skjermen.

1. Trykk på ▲ / ▼ for å velge en mappe og trykk på ENTER. En liste over filene i mappen vises. Hvis du er inne i en filliste og vil gå tilbake til Folderlisten, bruk ▲ / ▼ knappene på fjernkontrollen for utheving og trykk på ENTER.
2. Hvis du vil se en spesiell fil, trykk på ▲ / ▼ for å utheve filen og trykk på ENTER eller PLAY. Mens du ser på en fil, kan du trykke på RETURN for å gå til den foregående menyen (JPEG-meny).

Merk:

Når du ser på en JPEG-fil, endres oppløsningen til 480p eller 576p dersom den er satt til 1080i. Du kan endre oppløsningen for 720p, 576p eller 480p.

Tips:

• Det er fire alternativer for lysbildehastighet: Slow, Normal, Fast og Off. Bruk ▲ /▼ /◄ /► for å utheve Speed (hastighet). Bruk så ◀ / ► for å foreta et hastighetsvalg, og trykk så på ENTER.
• Hvis du setter hastigheten på Off, er lysbildefunksjonen (Slide) deaktivert.

Slide Show (Lysbildevisning)

Bruk ▲ ▼ ◀ ▶ for å utheve Slide Show, trykk så på ENTER.

Stillbilde

1. Trykk på PAUSE/STEP under lysbildevisningen. Spilleren vil nå gå over i PAUSE-modus.
2. For å gå tilbake til lysbildevisningen, trykk på PLAY eller på PAUSE/STEP.

Flytte til en annen fil

Trykk på SKIP (I◄◄ eller ►►I) en gang mens du ser på bildet for å flytte til neste eller foregående fil. (Det er ikke mulig å endre oppløsningen)

Rotere bildet

Trykk på ▲▼◀▶ mens du ser på bildet for å rotere medurs eller moturs.

• Avhengig av størrelsen og antallet på JPEG-filene, kan det ta lang tid før DVD/CD-mottakeren leser gjennom platens innhold. Hvis du ikke kan se noe på skjermen etter flere minutter, er det mulig at enkelte filer er for store. I så fall, prøv å redusere oppløsningen på JPEG-filene til mindre enn 2 megapiksler, og ikke overstige dimensjonen 2760 x 2048 piksler, og brenn en ny plate.
• Det totale antallet filer og mapper på platen skal være mindre enn 999.
• Noen plater kan være uforenlige på grunn av et annet opptaksformat eller platens beskaffenhet.
• Pass på at alle de valgte filene har ".jpg"-typefelt når de kopieres til CD-layoutet.
• Hvis filene har ".jpe" eller ".jpeg"-typefelt, må filnavnet endres til ".jpg".
• Filer uten ".jpg"-typefelt vil ikke kunne leses av denne DVD/CD-mottakeren, selv om filene vises som JPEG-bildefiler i Windows Explorer.

Spille av en DivX-fil

1. Trykk ▲ / ▼ for å velge en mappe, og trykk ENTER. En liste over filer i mappen vises. Hvis du står i en filliste og vil tilbake til mappelisten, bruker du ▲ / ▼ -knappene på fjernkontrollen til å merke, 📄 og trykker ENTER.
2. Hvis du vil vise en spesiell fil, trykker du ▲ / ▼ for å merke en fil, og trykker ENTER eller PLAY.
3. Trykk STOP for å gå ut.

Merknader vedrørende visning av teksting i DivX

Hvis tekstingen ikke vises korrekt under avspilling, trykker du og holder knappen S-TITLE i ca. 3 sekunder og trykker deretter S-TITLE for å velge en annen språkversjon inntil tekstingen vises korrekt.

Tips:

• Trykk menyen for å gå til neste side.
• På en CD med MP3/WMA-, JPEG- og MOVIE-filer, kan du skifte mellom menyene MUSIC, PHOTO og MOVIE. Trykk på TITLE og ordene MUSIC, PHOTO og MOVIE øverst i menyen blir merket.

Merknader

• Sikre deg at du velger "SUBTITLE ON" (FILMTEKSTER PÅ) modusen innen du begynner avspilling av en DivX-fil ved å trykke på ENTER hver gang.
• Om filen med filmtekstene inneholder mer enn to språk er da bare de originaltekstene tilgjengelige.
• Du kan ikke endre lydmodus eller VIRTUAL-lyd under avspilling av en DivX-fil.

• Tilgjengelig oppløsning for DivX-filer er under 800x600 (B x H) piksler.
• Filnavnet for DivX -teksting er tilgjengelig med 45 tegn.
• Hvis det finnes koder som ikke kan representeres i DivX-filen, kan det hende at de vises som et " _"-symbol på displayet.
• Hvis antall bilder på skjermen er 30 pr. 1 sekund, kan det hende at denne enheten ikke fungerer normalt.
• Hvis video- og audiostrukturene på innspilte filer ikke er integrert, vil enten video eller audio bli avspilt.

Spillbare DivX-filer

- ".avi ", ".mpg ", ".mpeg ", ".divx"

Undertekster som kan avspilles

• SubRip(*.srt/*.txt) SAMI(*.smi) SubStation Alpha(*.ssa/*.txt) MicroDVD(*.sub/*.txt) SubViewer 2.0(*.sub/*.txt) VobSub (*.sub)

Spillbare kodek-formater

- "DIVX3.xx ", "DIVX4.xx ", "DIVX5.xx ", "MP43 ", "3IVX ".

Spillbare audioformater

"AC3", "DTS", "PCM", "MP3", "WMA". - Samplingsfrekvens: innenfor 32 - 48 kHz (MP3), innenfor 24 - 48 kHz (WMA) - Bitrate: innenfor 32 - 320 kbps (MP3), 40 - 192 kbps (WMA)

Forhåndsinnstilte radiostasjoner

Du kan forhåndsinnstille 50 stasjoner for FM og AM. Før du begynner å søke, må du passe på at volumet er stilt ned til minimumsnivået.

1. Trykk på TUNER på fjernkontrollen til FM eller AM (MW) vises i displayvinduet.
2. Hver gang du trykker på TUNER deretter, veksler visningen mellom FM og AM (MW).
3. Trykk og hold TUN.(-/+) i ca. to sekunder inntil frekvensvisningen begynner å skifte, og slipp. Søkingen stopper når DVD/CD-mottakeren er innstilt på en stasjon.
4. Trykk på PROG./MEMO. på fjernkontrollen. Et forhåndsinnstilt nummer vil blinke i visningsvinduet.
5. Trykk på PRESET (-/+) på fjernkontrollen for å velge det forhåndsinnstilte nummeret du ønsker.
6. Trykk på PROG./MEMO. på fjernkontrollen igjen. Stasjonen blir lagret.
7. Gjenta trinn 3 til 6 for å lagre flere stasjoner.

Stille inn en stasjon med svakt signal

Trykk gjentatte ganger på TUN.(-/+) for å stille inn stasjonen manuelt.

Fjerne alle stasjonene som er lagret i minnet

Trykk og hold PROG./MEMO. i ca. to sekunder til "ERASE ALL" vises i displayvinduet. Trykk da på PROG./MEMO. igjen. Stasjonene slettes.

- Hvis du ved et uhell har gått inn i "ERASE ALL"-modusen og ikke ønsker å slette minnet, må du ikke trykke på noen knapp. Etter noen sekunder forsvinner "ERASE ALL"-displayet og enheten går tilbake til normal modus.

Merk

Hvis alle stasjonene allerede er programmert, vises meldingen FULL i visningsvinduet et øyeblikk, og deretter blinker et forhåndsinnstilt nummer. Hvis du vil endre det forhåndsinnstilte nummeret, følger du trinn 5-6 som ovenfor.

Lytte på radio

Still inn radiostasjoner i DVD/CD-mottakerens minne først (se "Forhåndsstille radiostasjoner" til venstre).

1. Trykk på TUNER helt til FM eller AM (MW) vises i visningsvinduet. Den sist innstilte radiostasjonen blir valgt.
2. Trykk flere ganger på PRESET (-/+) for å velge ønsket forhåndsinnstilt stasjon. Hver gang du trykker på knappen, stiller DVD/CD-mottakeren inn én forhåndsinnstilt stasjon om gangen.
3. Juster volumet ved å rotere VOLUME på frontpanelet eller ved å trykke på VOLUME + eller - på fjernkontrollen flere ganger.

Skru av radioen

Trykk på POWER for å skru av DVD/CD-mottakeren, eller velg en annen funksjonsmodus (DVD/CD, AUX, USB).

Lytte på radiostasjoner som ikke er forhåndsinnstilt

• Bruk manuell eller automatisk søking i trinn 2.
• For manuell stasjonsinnstilling, trykk gjentatte ganger på TUN.(-/+).
• For automatisk stasjonssøking, trykk og hold TUN.(-/+) -knappen på frontpanelet i ca. 2 sekunder.

For å velge direkte en radiostasjon innstilt på forhånd

Du kan bruke talltastene på fjernkontrollen for å velge direkte en radiostasjon innstilt på forhånd. For eksempel, for å høre på stasjonen 4 (innstilt på forhånd), trykk 4 på fjernkontrollen. For å høre på stasjon 19 (innstilt på forhånd), trykk 1 og deretter 9 (i ca 3 sekunder).

Nyttig informasjon

Trykk på MONO/ST. på frontpanelet slik at "STEREO" vises i visningsvinduet. Det vil ikke være noen stereoeffekt, men mottakskvaliteten vil bli bedre. Trykk på knappen på nytt hvis du vil få tilbake stereoeffekt.

- Forbedre mottakerkvaliteten Juster antennene.

Bruke RDS

Denne enheten er utstyrt med RDS (Radio Data System), som kan hente et bredt utvalg av tilleggsinformasjon fra FM-sendinger. RDS benyttes nå i en rekke land og er et system for sending av stasjonenes identifikasjonskode eller nettverksinformasjon, en beskrivelse av stasjonens programtype, tekstmeldinger om eller fra stasjonen eller spesifikk musikkinformasjon, samt riktig klokkeslett.

RDS-stasjonssøk

Når en FM-stasjon som sender RDS-data er innstilt, vil enheten automatisk vise stasjonens kallesignal, og RDS-indikatoren vil lyse opp i displayvinduet sammen med indikatorer for RDS-programservice (PS), programtype (PTY), radiotekst (RT) og klokketid (CT), hvis stasjonen sender denne informasjonen.

RDS-displayalternativer

RDS-systemet er i stand til å sende et bredt utvalg av informasjon i tillegg til det første kallesignalet som vises når stasjonen stilles inn. I normal RDS-modus vil displayet vise stasjonens navn, sendernettverket eller anropsbokstaver. Du kan trykke på RDS på fjernkontrollen for å bla gjennom de ulike datatypene i sekvensen:

(PS ← FREQUENCY (FREKVENS) → PTY → RT → CT)

• PS (PROGRAMTJENSTENAVN) – Kanalnavnet vises i displayvinduet
• PTY (Identifikasjon av programtypen) – Navnet på programtypen vises i displayvinduet
• RT (Radiotekst) – "Tekst"-meldingen inneholder spesiell informasjon fra sendende stasjoner. Legg merke til at denne meldingen kan rulle gjennom displayet for å tillate en melding.
• CT (Klokkeslett kontrollert av radiostasjonen) – Lar enheten motta riktig tid fra stasjonen og vise den i displayet.

Merk:

Noen RDS-stasjoner vil kanskje velge ikke å inkludere noen av disse tilleggsfunksjonene. Hvis datatypen som trengs for valgt modus ikke er en del av sendingen, vil displayvinduet vise meldingen PTY NONE, RT NONE, CT NONE eller PS NONE.

Programsøk (PTY)

En stor fordel ved RDS er evnen til å kode sendinger med koder for programtype (PTY) som viser hva slags sending det gjelder. Listen nedenfor viser forkortelsene som brukes for hver programtype, og en kort forklaring for hver PTY.

NEWS Nyheter
AFFAIRS Aktuelt
INFO Opplysning
SPORT Idrett
EDUCATE Undervisningsprogrammer
DRAMA Drama
CULTURE Kultur
SCIENCE Vitenskap
VARIED Varierende taleprogrammer
POP M Populær Musikk
ROCK M Rock Musikk
EASY M Lett	Musikk
LIGHT M	Klassisk Musikk
CLASSICS	Serios Klassisk Musikk
OTHER M Annen	Musikk
WEATHER	Vær Informasjon
FINANCE	Finansielle Programmer
CHILDREN	Barneprogrammer
SOCIAL	Sosialt rettede programmer
RELIGION	Religiøse Sendninger
PHONE IN	Telefon-inn Programmer
TRAVEL Reise og turisme
LEISURE	Fritid og Hobby
JAZZ Jazz Musikk
COUNTRY	Country Musikk
NATION M	Nasjonal Musikk
OLDIES Gamle klassikere
FOLK M	Folkemusikk
DOCUMENT	Dokumentprogrammer
TEST	Testmelding for stasjonsvarsling
ALARM !	Nødmelding

Du kan lete etter en særskilt Programtype (PTY) gjennom å følge de her stegene:

1. Trykk på TUNER for å velge FM modus.
2. Trykk på PTY på fjernkontrollen. Displayvinduet viser det siste PTY som har vært i bruk.
3. Trykk på PTY gjentatte ganger for å velge ønsket PTY.
4. Når PTY er valgt, trykk på TUN.(-/+). Anlegget veksler automatisk til søkemodus. Når stasjonen er stemt, stopper søkningen.

Stille inn innsovningsfunksjonen

Du kan stille inn DVD/CD-mottakeren slik at den slår seg av automatisk ved et bestemt klokkeslett.

1. Trykk på SLEEP for å stille inn ønsket sovetidspunkt.

2. Hver gang du trykker på SLEEP, forandres innstillingen i denne rekkefølgen:

SLEEP 180 → 150 → 120 → 90 → 80 → 70 → 60 → 50 → 40 → 30 → 20 → 10 → OFF (ingen visning)

Merk:

Du kan kontrollere tiden som gjenstår før DVD/CD-mottakeren blir slått av.

Trykk på SLEEP. Gjenstående tid vises i visningsvinduet.

Dimmer

Denne funksjonen endrer lysstyrken i displayet på frontpanelet når strømmen er på.

Trykk flere ganger på DIMMER.

Mute

Trykk på MUTE for å dempe lyden fra enheten.

Du kan bruke videospillere eller andre enheter som er koblet til kontaktene AUX IN, EURO AV eller OPTISK-inngang. Se brukerhåndboken for den aktuelle enheten for ytterligere informasjon om bruk.

Trykk gjentatte ganger på AUX på fjernkontrollen for å velge ønsket inngangskilde.

For hvert trykk på knappen endres innstillingen i følgende rekkefølge:

• AUX: for å velge det analoge signalet fra AUX AUDIO-inngangen (L/R).
• AUX OPT: for å velge det optiske, digitale signalet fra OPTISK-inngangen. • TV-AUDIO: velger TV-lydsignalet fra SCART.
• AUDIO IN: for å velge det analoge signalet fra AUDIO INN-kontakten.

Merk:

• Den optiske inngangsfunksjonen er bare tilgjengelig når samplingsfrekvensen for den andre enheten er 32–96 kHz.
• Du kan også velge inputkilde ved å trykke på FUNC./PLAY-knappen på frontpanelet. Trykk på denne knappen og hold den nede i ca. 3 sekunder, trykk så flere ganger for å velge inputkilde.

XTS/XTS pro

Hver gang du trykker på knappen XTS pro endres innstillingene i denne rekkefølgen:

Når det avspilles film med en bass som er relativt svak i forhold til den øvrige musikken, øker XTS-1 subwoofer-effekten.

I 2-kanal-BYPASS-modus skapes en kraftfull virkning ved at lydkilden fra bakre høyttalere gis samme effekt som fra fronthøyttalerne.

Merk:

Når man går fra 2.1 CH til 5.1 CH koples XTS-modus midlertidig fra, men koples til igjen ved overgang tilbake til 2.1 CH.

• NORMAL

Modusene XTS-P og XTS er slått av.

VIRTUELL-lyd

Trykk på VSM for å sette VIRTUELL-lydmodus.

Kilde Display Effekt

2.1 ch. VIRTUAL 3D STEREO

5.1 ch VIRTUAL Multikanalslyd

•3D STEREO

3D-lydgjengivelsesteknologi i sanntid med stereokilder, optimalisert for stereohøyttalere. Tilhørerne kan oppleve en forbløffende virtuell surroundeffekt med sine egne multimedieavspillere.

- Multikanalslyd (virtuell surroundlyd)

Flerkanalslyden endrer lyden i 5.1 ch til en virtuell 10.1 ch lyd slik at du får en enorm lydopplevelse ved at lyden kommer samtidig fra høyre, venstre og senterhøyttaleren.

Lydmodus

Du kan oppleve surround-lyd bare ved å velge ett av de forhåndsprogrammerte lydfeltene i forhold til programmet du vil lytte til. (kun 2 ch. lyd)

Trykk flere ganger på SOUND-knappen.

BYPASS → ON STAGE → STUDIO → CLUB → HALL → THEATER 1 → CHURCH → PL II MOVIE

→ PL II MUSIC → PL II MTRX → BYPASS...

Merk:

Initial lydmodus er BYPASS.

REFERANSE

Språkkoder

Bruk denne listen for å legge inn ønsket språk for følgende initialinnstillinger Disc Audio (musikk-CD), Disc Subtitle (plate med teksting), Disc Menu (platemeny).

Språk Kode		Språk Kode		Språk Kode		Språk Kode
Abkhasisk	6566	Fiji	7074	Lingala	7678	Singalesisk	8373
Afar	6565	Finsk 7073		Litauisk	7684	Slovak	8375
Afrikansk 6570		Fransk	7082	Makedonsk	7775	Slovensk	8376
Albansk	8381	Frisisk 7089		Gassisk	7771	Somali	8379
Amharisk 6577		Gælisk	7176	Malay	7783	Spansk	6983
Arabisk	6582	Georgisk	7565	Malayalam	7776	Sudansk	8385
Armensk 7289		Tysk	6869	Maltesisk	7784	Swahili	8387
Assamisk	6583	Gresk 6976		Maori	7773	Svensk	8386
Aymara	6588	Grønlandsk	7576	Marathi	7782	Tagalog	8476
Aserbajdsjansk	6590	Guarani	7178	Moldavisk	7779	Tajik	8471
Basjkirsk 6665		Gujarati	7185	Mongolsk	7778	Tamil 8465
Baskisk	6985	Hausa 7265		Nauru	7865	Tatar	8484
Bengali; Bangla	6678	Hebraisk 7387		Nepali	7869	Telugu	8469
Bhutans	6890	Hindi	7273	Norsk	7879	Thai	8472
Bihari	6672	Ungarsk	7285	Oriya	7982	Tibetansk	6679
Bretonsk 6682		Islandsk	7383	Panjabi	8065	Tigrinja	8473
Bulgarsk	6671	Indonesisk	7378	Pashto, Pushto	8083	Tonga	8479
Burmesisk	7789	Interlingua	7365	Persisk	7065	Tyrkisk	8482
Hviterussisk	6669	Irisk	7165	Polish	8076	Turkmensk	8475
Kambodsjansk	7577	Italiensk	7384	Portugisisk	8084	Twi	8487
Katalansk	6765	Japansk	7465	Quechua	8185	Ukransk	8575
Kinesisk	9072	Javanesisik	7487	Retoromansk	8277	Urdu	8582
Korsisk	6779	Kannada	7578	Rumensk	8279	Usbekisk	8590
Kroatisk	7282	Kasjmiri	7583	Russisk	8285	Vietnamesisk	8673
Tsjekkisk	6783	Kasakhisk	7575	Samoansk	8377	Volapyk	8679
Dansk	6865	Kirghiz	7589	Sanskrit	8365	Wallisisk	6789
Hollandsk	7876	Koreansk	7579	Skotsk Gælisk	7168	Wolof	8779
Engelsk	6978	Kurdisk	7585	Serbisk	8382	Xhosa	8872
Esperanto	6979	Laotisk	7679	Serbokroatisk	8372	Jiddisk	7473
Estlandsk	6984	Latin	7665	Shona	8378	Yoruba	8979
Færøysk 7079		Latvisk	7686	Sindhi	8368	Zulu	9085

Landskoder

Bruk denne listen for å programmere landskoden din.

Land Kode		Land Kode		Land Kode		Land Kode
Afghanistan AF		Etiopia	EI	Malaysia MY		Saudi Arabia	SA
Argentina	AR	Fiji	FJ	Falklandsøyene MV		Senegal	SN
Australia	AU	Finland	FI	Mexico MX		Singapore	SG
∅sterrike AT		Frankrike	FR	Monaco MC		Slovakiske Republikk	SK
Belgia BE		Tyskland DE		Mongolia MN		Slovenia	SI
Bhutan	BT	Storbritannia	GB	Marokko MA		Sor Afrika	ZA
Bolivia	BO	Hellas	GR	Nepal NP		Syd Korea	KR
Brasil	BR	Grønnland	GL	Nederland	NL	Spania	ES
Kambodsja	KH	Heard og McDonald Islands	HM	Nederlandske Antillene AN		Sri Lanka	LK
Canada	CA	Hong Kong HK		New Zealand	NZ	Sverige	SE
Chile	CL	Ungarn	HU	Nigeria	NG	Sveits	CH
Kina CN		India	IN	Norge	NO	Taiwan	TW
Colombia	CO	Indonesia	ID	Oman	OM	Thailand	TH
Kongo	CG	Israel	IL	Pakistan	PK	Tyrkia	TR
Costa Rica CR		Italia	IT	Panama	PA	Uganda	UG
Kroatia	HR	Jamaica	JM	Paraguay	PY	Ukraine	UA
Tsjekkiske republikk	CZ	Japan	JP	Filippinene	PH	De forente stater	US
Danmark	DK	Kenya	KE	Polen	PL	Uruguay	UY
Ecuador	EC	Kuwait	KW	Portugal	PT	Usbekistan	UZ
Egypt	EG	Libya	LY	Romania	RO	Vietnam	VN
El Salvador SV		Luxembourg	LU	Russiske føderasjon	RU	Zimbabwe	ZW

Feilsøking Kontroller denne veiledningen for mulig årsak før servicepersonale kontaktes.

Symptom	Årsak	Korrigering
Ingen strøm.	• Strømledningen er frakoblet.	• Sett strømledningen riktig i vegguttaket.
Strømmen er slått på, men DVD/CD-mottakeren virker ikke.	• Det er ikke satt i en plate.	• Sett inn en plate (kontroller at DVD- eller audio-CD-indikatoren på DVD-displayet lyser).
Intet bilde.	• Fjernsynet er ikke innstilt til å motta DVD-signalutgang.	• V elg passende videoinngangsmodus på fjernsynet, slik at bildet fra DVD/CD-mottakeren vises på fjernsynsskjermen.
	• V ideokabelen er ikke koblet til riktig.	• Kople videokablene skikkelig til kontaktene.
	• T V -apparatet som er tilkoplet er slått av.	• Slå på fjernsynet.
Det er ingen lyd, eller bare en svært svak lyd høres.	• Utstyret tilkoblet med audiokabelen er ikke innstilt til å motta DVD-signalutgang.	• V elg riktig inngangsmodus på audiomottakeren slik at du kan lytte til lyden fra DVD/CD-mottakeren.
	• Audiokablene er ikke tilkoblet riktig.	• Kople videokablene skikkelig til kontaktene.
	• Strømmen til utstyret tilkoblet med audiokabelen slått av.	• Slå på utstyret som er koblet til audiokabelen.
	• L ydkabelen er skadet.	• Skift den ut med en ny.
Avspillingsbildet er dårlig.	• Platen er skitten.	• Rengjør platen.
DVD/CD-mottakeren starter ikke avspilling.	• Det er ikke satt i en plate.	• Sett inn en plate (kontroller at DVD- eller audio-CD-indikatoren på DVD-displayet lyser).
	• En ikke-spillbar plate er satt inn.	• Sett inn en spillbar plate (kontroller platetype, fargesystem og regional kode).
	• Platen er satt i opp-ned.	• Plasser platen korrekt ned i fordypningen i plateskuffen.
	• Platen er ikke satt inn riktig.	• Legg platen riktig på platetallerkenen, innenfor foringene.
	• Platen er skitten.	• Rengjør platen.
	• En meny vises på fjernsynsskjermen.	• T rykk på SETUP for å slå av skjemmenyen.
	• Klassifiseringsnivået er satt.	• Slå av klassifiseringsfunksjonen eller endre nivået.
Kraftig brumming eller bråk høres.	• Platen er tilsmusset.	• Rengjør platen.
	• Høyttalerne og komponentene er dårlig tilkoblet.	• Koble høyttalerne og komponentene på en sikker måte.
	• DVD/CD-mottakeren er plassert for nær TV-en.	• F lytt TV-apparatet bort fra lydkomponentene.
Kan ikke stille inn radiostasjoner.	Antennene er plassert eller koblet feil.	Koble til antennen på en sikker måte.
		Juster antennene, og koble til en ekstern antenne om nødvendig.
	Signalstyrken til stasjonene er for svak (ved innstilling med automatisk søking).	Still inn stasjonen manuelt.
	Ingen stasjoner er forhåndsinnstilt, eller forhåndsinnstilte stasjoner er slettet (ved innstilling av forhåndsinnstilte stasjoner).	Forhåndsinnstill stasjonene(side 22).
Fjernkontrollen fungerer ikke som den skal.	Fjernkontrollen peker ikke mot DVD/CD-mottakeren fjernsensor.	Pek fjernkontrollen på fjernsensoren på DVD/CD-mottakeren.
	Fjernkontrollen er for langt fra DVD/CD-mottakeren.	Bruk fjernkontrollen innenfor 7 meter.
	Noe blokkerer veien mellom fjernkontrollen og DVD/CD-mottakeren.	Fjern hindringen.
	Batteriene i fjernkontrollen er utbrukte.	Skift ut batteriene med nye.
Frontpaneldisplayet er for utydelig.	Det vises ingenting på frontpanel-displayet	T rykk på DIMMER på fjernkontrollen.

Spesifikasjoner

GenereltCD/D		Strømforsyning Se hovedetikett (i bunnen)
		Strømforbruk Se hovedetikett (i bunnen)
		Netovekt 3.9 kg
		Ytre mål (B x H x D) 430 x 70 x 310 mm
		Driftsomgivelser Temperatur: 5°C to 35°C, Driftsstilling: Vannrettl
		Fuktighet ved bruk 5% til 85%
		Laser Halvlederlaser, bølgelengde 650 nm
		Signalsystem PAL 625/50, NTSC 525/60
		Frekvensområde (lyd) 200 Hz til 18 kHz
		Signal-til-støy-forhold (lyd)	Mer enn 75 dB (1 kHz, NOP -6 dB, 20 kHz LPF/A-Filter)
		Dynamisk område (lyd)	Mer enn 70 dB
		Harmonisk forvrengning (lyd)	0.5 % (1 kHz ved 1 W posisjon) (20 kHz LPF)
		Videoinngang	1.0 V (p-p), 75 Ω, negative synk., RCA jack x 1
		Videoutgang	1.0 V (p-p), 75 Ω, negative synk., RCA jack x 1/ SCART (TO TV)
		COMPONENT VIDEO OUT	(Y) 1.0 V (p-p), 75 Ω, negative synk., RCA jack x 1(PB)/(PR) 0.7 V (p-p), 75 Ω, RCA jack x 1
Radio	FM	Frekvensområde	87.5 - 108.0 MHz eller 65.0 - 74.0 MHz, 87.5 - 108.0 MHz
		Mellomfrekvens	10.7 MHz
		Signal til støy-forhold	60 dB (Mono)
		Frekvensrespons	140 - 10,000 Hz
	AM [MW]	Søkeområde	522 - 1,620 kHz eller 520 - 1,720 kHz
		Mellomfrekvens	450 kHz
Forsterker		Stereomodus 155 W + 155 W (4Ω at 1 kHz, THD 10 %)
		Surround-modus (* Avhengig av innstillingene av lydmodus og kilde kan det være at det er ingen lydutgang.)	Front: 155 W + 155 W (THD 10 %)Centre*: 155 WSurround*: 155 W + 155 W (4Ω at 1 kHz, THD 10 %)Subwoofer*: 225 W (3Ω at 30 Hz, THD 10 %)
		Innganger	AUDIO IN, OPTICAL IN
		Utganger	MONITOR OUT, HDMI OUT, EURO AV (TO TV) OUTCOMPONENT VIDEO OUT
Høyttalere			Fremre /Bakre-høytaler(SH92TB-S)	Senterhøyttaler(SH92TB-C)
		Type	2 veis 3 høytaler	2 veis 3 høytaler
		Impedans	4 Ω	4 Ω
		Frekvensrespons	80 - 18,000 Hz	80 - 18,000 Hz
		Lydtrykksnivå	83 dB/W (1m)	83 dB/W (1m)
		Målt inngangsnivå	155 W	155 W
		Maks. inngangsnivå	310 W	310 W
		Nettomål (B x H x D)	280 x 1201 x 280 mm	450 x 161 x 102 mm
		Netovekt	4.4kg	1.8kg
Trädloß system		rådløs sender (W92-T)	Transmission Utdatering 2.4GHz
			Strømtilførsel DC 7V
		Trådløs mottaker (W92-R)	Strømkrav Se etikett på trådløs mottaker
			Strømforbruk Se etikett på trådløs mottaker
			Mottagelse utdatering 2.4GHz

* Utforming og spesifikasjoner kan endres uten forhåndsvarsel.
