BRUKSANVISNING BV-AM5 BOSS

MANUAL DEL USUARIO

BV-AM5

UNO IN/OUT VÍDEO CUATRO PROCESADOR DE SEÑAL

BOSS®

AUDIO SYSTEMS

BOSS Audio Systems

3451 Lunar Court • Oxnard, CA 93030

www.bossaudio.com | 800.999.1236

tech support: www.bossaudio.com/support

BOSS BV-AM5 - AUDIO SYSTEMS - 1

BOSS BV-AM5 - AUDIO SYSTEMS - 2

BOSS BV-AM5 - AUDIO SYSTEMS - 3

0114

MANUAL DEL USUARIO

BV-AM5

UNO IN/OUT VÍDEO CUATRO PROCESADOR DE SEÑAL

AMPLIFICA LA SEÑAL DE VÍDEO DE MANTENER

CALIDAD DE IMAGEN EN SISTEMAS MULTI-MONITOR

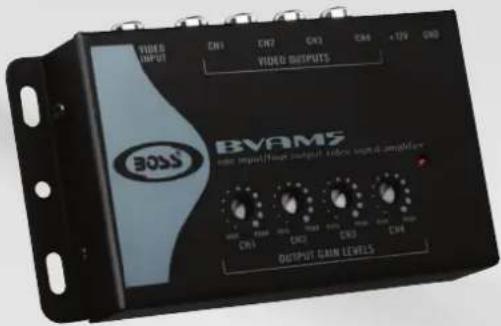

VIDEO OUTPUT CN1 CN2 CN3 CN4 +12V CN5 VIDEO OUTPUTS BOSS BVAMS low input/loss output video input amplifier CN1 CN2 CN3 CN4 OUTPUT GAIN LEVELS

BOSS®

AUDIO SYSTEMS

FEATURES

  • Easy mounting
    • One RCA video input
  • Four RCA video outputs
    • Independently adjustable variable level controls

SPECIFICATIONS

  • Video input level : 2.0Vp-p
    • Power supply voltage : 12V
  • Output level : 0.5\~1.5Vp-p
  • Output impedance : 75ohm
    • Dimensions(W×D×H) : 124×70×24mm

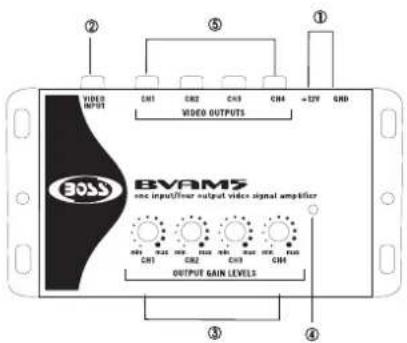

FUNCTIONS

VIDEO INPUT C01 C02 C03 C04 +12V GND VIDEO OUTPUTS BOSS BYAMS one input/flower output video signal amplifier OUTPUT GAIN LEVELS ① ② ③ ④

① Power

· B+ : DC 12V switched power input.
• GND: Connect to a chassis ground.

② Video Input

Connect to Video output of a Video Source.

③ Video Level Control

Adjust level of each image signal.

④ PowerLED

Red LED indicates Power is "on".

⑤ Video Outputs

Connect to the video input of each monitor.
