BRUKSANVISNING PRW24C02ABSG Zephyr


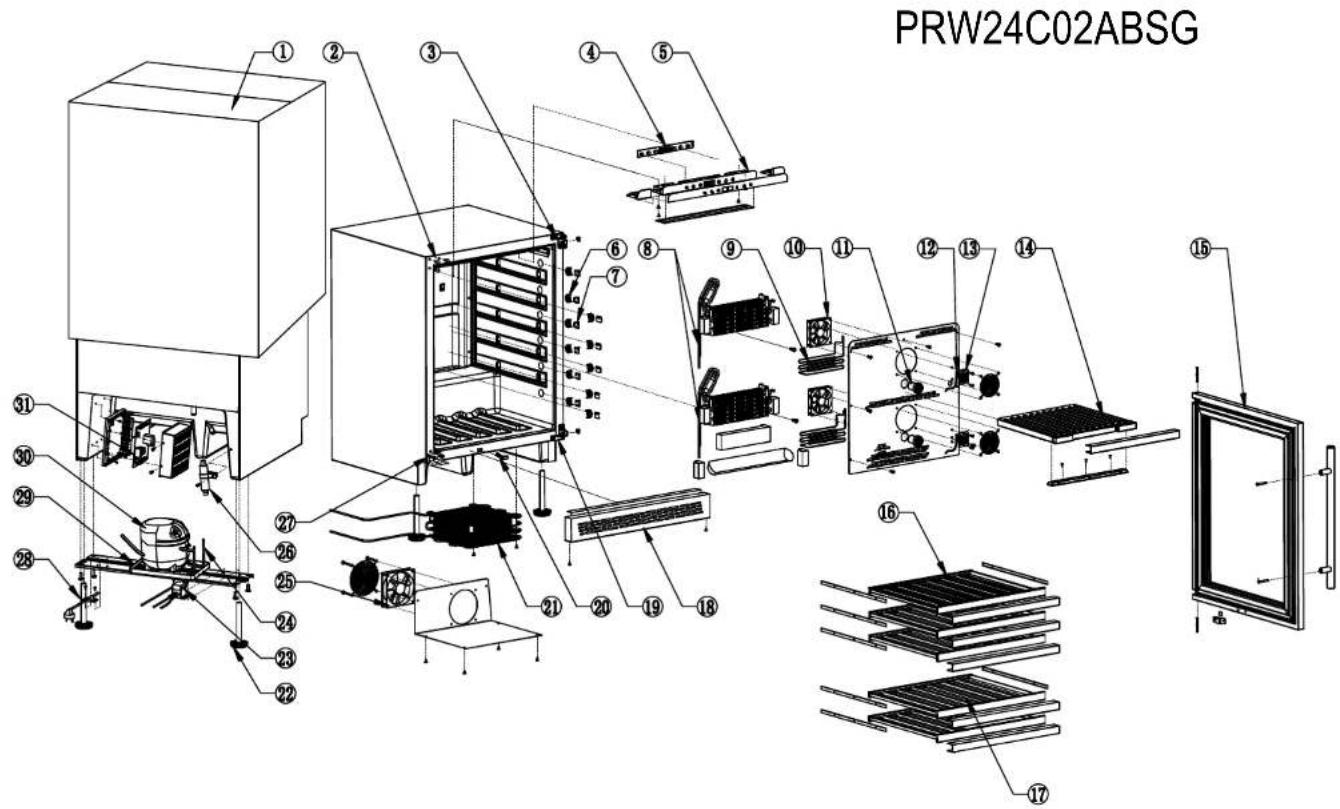

PRW24C02ABSGPRW24C02ABSG
| Ref # Part # Description Qty. | |||
| 1 82050267 Carton 1 | |||
| 2 56210079 Decorative Nail Cover 4 | |||
| 3-1 54180009 Upper Right Hinge 1 | |||
| 3-2 01020032 Hinge Mount Screw 3 | |||
| 3-3 00100027 Hinge Rubber Stopper 1 | |||
| 4 11010098 Display PCB 1 | |||
| 5-1 56200101 Display Board Box 1 | |||
| 5-2 56210077 Display Board Box Cover 1 | |||
| 5-3 50140158 Display Panel 1 | |||
| 6 52150012 LED Light Cover 10 | |||
| 7 12010009 Tri Color LED Light 10 | |||
| 8-1 56150005 Suction Tube 1 1 | |||
| 8-2 56150006 Suction Tube 2 1 | |||
| 8-3 54240008 Evaporator | 2 | ||
| 8-4 50330023 Connection Pipe | 1 | ||
| 9 54280005 Heater 2 | |||
| 10 | 12130035 Fan Assembly | 2 | |
| 11 | Z0F-C007 | Charcoal Filter 2 | |
| 12 | 11050014 | Sensor | 2 |
| 13-1 | 56210078 Sensor Cover | 2 | |
| 13-2 | 56140019 Sensor Cover End | 4 | |
| 14-1 | 50110246 Zone Separation Panel | 1 | |
| 14-2 | 50170063 Panel Trim | 1 | |
| 14-3 | 54140261 Panel Bracket | 2 | |
| 14-4 | 56210077 Black Cover | 1 | |
| 15-1 | 56220040 Door Gasket | 1 | |
| 15-2 | 01020033 Door Axis Screw | 2 | |
| 15-3 | 50230006 Black Stainless Door | 1 | |
| 15-4 | 01020034 Handle Screw | 2 | |
| 15-5 50280005 Black Stainless Handle 1 | |||
| 15-6 54220009 Magnet 1 | |||
| 15-7 54140257 Magnet Bracket 1 | |||
| 15-8 01020035 Magnet Bracket Screw 2 | |||
| 16-1 50320049 Sliding Rail 6 | |||
| 16-2 01020036 Sliding Rail Screw 12 | |||
| 16-3 01020037 Sliding Rail Screw 12 | |||
| 16-4 50150014 Black Wood Shelf 3 | |||
| 17-1 50320049 Sliding Rail 4 | |||
| 17-2 01020036 Sliding Rail Screw 8 | |||
| 17-3 01020037 Sliding Rail Screw 8 | |||
| 17-4 50150012 Black Wood Shelf 2 | |||
| 18-1 50260005 Black Stainless Kick Plate 1 | |||
| 18-2 01020036 Black Stainless Kick Plate Screw 7 | |||
| 19-1 54180010 Lower Right Hinge 1 | |||
| 19-2 01020032 Hinge Mount Screw 3 | |||
| 19-3 00100027 Hinge Rubber Stopper 1 | |||
| 20-1 56210079 Magnet Switch Cover 1 | |||
| 20-2 11040030 Magnet Switch 1 | |||
| 21 | 54270002 Condensor | 1 | |
| 22 | 50350004 Cabinet Leveling Leg | 4 | |
| 23 | 56060002 Solenoid Valve | 1 | |
| 24 | 50330021 Connection Pipe | 1 | |
| 25 | 12130034 Fan Assembly | 1 | |
| 26 | 56300006 Dryer Filter | 1 | |
| 27-1 54140259 Door Catch Roller | 1 | ||
| 27-2 54140260 Roller Wheel | 1 | ||
| 27-3 50330022 Roller Pin | 1 | ||
| 27-4 01020032 Door Catch Roller Screw | 2 | ||
| 28 | 11030133 Power Cord | 1 | |
| 29 | 56130036 Drip Tray | 1 | |
| 30 | 12160004 Compressor | 1 | |
| 31 | 11010100 Main Power Control Board | 1 | |
