BRUKSANVISNING QT3400W Husqvarna-Electrolux

• p å d i s p Båliyker symbolen

- symbolen m blinkar

- symbol blinkar

- en ljudsignal avges tills knapp (E) trycks in

Rengöring av ventilationsgallret

Takk for at du valgte ett av våre høykvalitetsprodukter.

For å sørge for at dette produktet regelmessig yter optimalt, bør du lese denne bruksanvisningen grundig. Den vil hjelpe deg i å navigere gjennom alle prosessene på mest effektiv og lettest måte. For at du kan rådføre deg med denne håndboken när du måtte trenge det, anbefaler vi at du oppbevarer den på et trygt sted. Den bør følge med maskinen, dersom du gir den videre til en annen bruker.

Vi håper at du får mye glede av den nye maskinen din.

INNHOLD

SIKKERHETSINFORMASJON

Sikkerhet for barn og personer med reduserte evner 19Generelt om sikkerhet 19Daglig bruk 20Rengjøring og stell 20Installasjon 20Service 21

BETJENINGSPANEL

Display 22
Slå på 22
Slå av 22
Regulere temperaturen 22
Funksjonsmeny 22
Barnesikringsfunksjon 23
∅komodusfunksjon	23
Action Freeze-funksjonen	23
Drikk-kjølefunksjon	23
Temperaturalarm	24
Dør åpen-alarm	24

F∅RSTE GANGS BRUK 24

Rengjøre inne i apparatet	24
DAGLIG BRUK	24
Innfrysing av ferske matvarer	24
Oppbevaring av frosne matvarer	25
Tining	25

Fjerne18ysekurver fra fryseren 25

NYTTIGE TIPS OG RÅD 25

Tips til frying	25
Tips til oppbevaring av frosne matvarer	26

STELL OG RENGJ∅RING 26

Regelmessig rengjøring	26

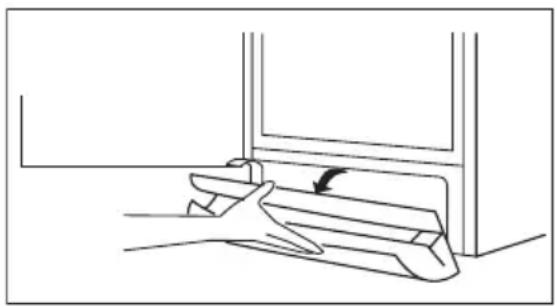

Rengjøre ventilasjonsgitteret	27
Avriming av fryseren	27
Perioder uten bruk	27

HVA MÅ GJ∅RES, HVIS... 27

MONTERING	30
Plassering	30
Plassering	30
Elektrisk tilkopling 30

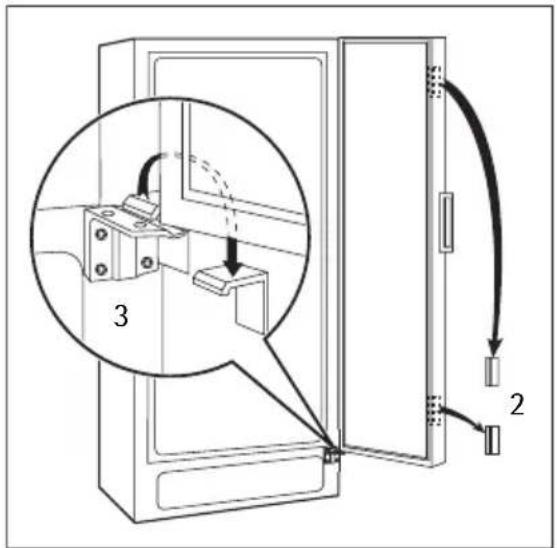

Fjerne transportsikringene	31
Avstandsstykker bak	31
Feste dørhåndtakene	31
Plan oppstilling	32

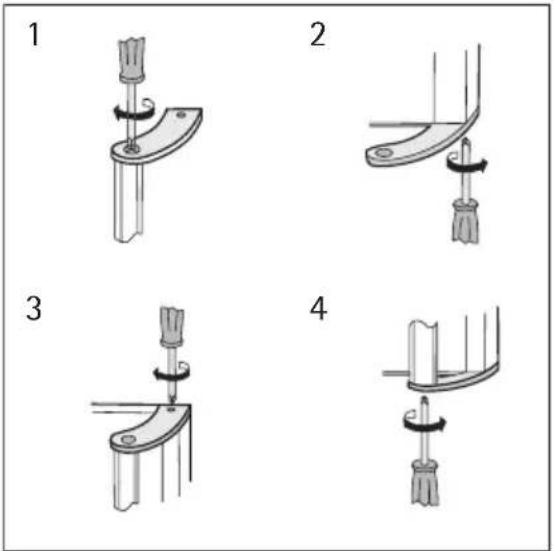

Omhengsling av døren	32
MILJ∅HENSYN	33

Med forbehold om endringer

SIKKERHETSINFORMASJON

For din egen sikkerhets skyld og for å sikre korrekt bruk, bør du lese denne bruksanvisningen og dens henvisninger og advarsler før du installerer og bruker apparatet for første gang. For å unngå unødvendige feil og ulykker er det viktig at du sørger for at alle som

skal bruke dette apparatet er fortrolige med hvordan det brukes og kjenner til sikkerhetsfunksjonene. Ta vare på denne bruksanvisningen og pass på at den følger med apparatet hvis du selger eller flytter det, slik at alle brukerne får informasjon om bruk og sikkerhet så lenge apparatet benyttes.

Av grunner som angår personsikkerhet eller materiell skade er det viktig at alle instruksjonene i bruksanvisningen blir fulgt. Produsenten overtar intet ansvar for skader som er forårsaket av at instruksjonene ikke er blitt fulgt.

Sikkerhet for barn og personer med reduserte evner

- Dette apparatet er ikke beregnet på å bli brukt av personer (også barn) med redusert fysisk eller psykisk helse eller som mangler erfaring eller kunnskaper om bruken, dersom de ikke er gitt innføring eller instruksjon om bruken av apparatet av en person som er ansvarlig for deres sikkerhet.

Hold øye med barn, slik at de ikke leker med apparatet.

- Hold all emballasje borte fra barn. Det foreligger kvelningsfare.

- Når apparatet skal vrakes: Trekk støpselet ut av stikkontakten, kutt av nettkabelen (så nær inntil apparatet som mulig) og fjern døren for å forhindre at lekende barn kan få elektrisk støt eller kan lukke seg selv inne i apparatet.

- Dersom dette apparatet, som er utstyrt med magnetiske dørpakninger, skal erstatte et gammelt apparat med fjærlås (smekklås) på døren eller lokket, er det viktig at du ødelegger smekklåsen før du kasserer det gamle apparatet. Dette forhindrer at det gamle apparatet utgjør en dødsfelle for et barn.

Generelt om sikkerhet

OBS

Pass på at ventilasjonsåpningene ikke tildekkes.

• Skapet er beregnet på oppbevaring av matvarer og/eller drikkevarer i en vanlig husholdning, slik som beskrevet i denne bruksanvisningen
• Ikke bruk mekanisk verktøy eller ekstra hjelpemidler for å fremskynde avrimingen.
• Ikke bruk andre elektriske apparater (for eksempel iskremmaskiner) inne i et kjøleskap, med mindre de er godkjent for dette av produsenten.
• Ikke skad kjølekretsen.
• Kjølekretsen i skapet er fylt med kjølemiddelet isobutan (R600a), som er en naturlig og meget miljøvennlig gass, men som likevel er brennbar.

Pass på at ingen deler av kjølekretsen blir skadet under transport og installasjon av skapet.

Dersom kjølekretsen skulle bli skadet:

- unngå åpen flamme eller kilder som avgir qnist

- Det er farlig å endre spesifikasjonene eller endre dette produktet på noen måte. Even-tuell skade på ledningen kan medføre kortslutning, brann og/eller elektrisk støt.

ADVARSEL

Alle elektriske komponenter (strømledning, støpsel, kompressor) må skiftes av en sertifisert servicerepresentant eller kvalifisert servicepersonell.

1. Ikke bruk skjøteledning.

2. Pass på at støpselet ikke klemmes eller skades bak på skapet. Et sammenklemt eller skadet støpsel kan overopphetes og medføre brann.

3. Sørg for god adkomst til skapets støpsel.
4. Ikke trekk i strømledningen.
5. Hvis støpselet er løst, må det ikke plugges inn i stikkontakten. Fare for elektrisk støt eller brann.
6. Du må ikke bruke skapet uten lampedekselet ⁵⁾ innvendig belysning.

- Dette skapet er tungt. Vær forsiktig når det flyttes.

- Ikke ta ut eller ta på noe i fryserommet med fuktige eller våte hender, da dette kan medføre frostskader.

- Unngå å utsette skapet for direkte sollys over lengre tid.

- Lyspærer ⁶⁾ brukes i dette apparatet er spesielle pærer som bare skal brukes i husholdningsapparater. De egner seg ikke til rombelysning.

Daglig bruk

• Ikke sett varme gryter på plastdelene i apparatet.
• Ikke oppbevar brannfarlig gass eller væske i apparatet. De kan eksplodere.
• Ikke plasser matvarer direkte mot ventilasjonsåpningen på bakveggen. ⁷⁾
• Frosne matvarer må ikke fryses inn igjen når de har vært int.
• Oppbevar frosne ferdigretter i samsvar med instruksjonene fra ferdigrett-produsenten.
• Anbefalingene til oppbevaring fra apparatets produsent må følges nøye. Les instruksjonene i de gjeldende avsnittene.
• Ikke plasser drikkevarer med kullsyre eller musserende vin i fryseseksjonen, for det dannes trykk på beholderen som kan føre til at den eksploderer, som igjen kan skade apparatet.
• Ispinner kan forårsake frostskader hvis de spises like etter at de er tatt ut av fryseren.

Rengjøring og stell

• Slå av apparatet og trekk støpselet ut av stikkontakten før vedlikeholds- eller rengjøringsarbeid.
• Ikke bruk metallredskaper til rengjøring av apparatet.
• Ikke bruk skarpe redskaper til å fjerne rim fra apparatet. Bruk en plastskrape.
• Bruk aldri hårføner eller andre varmeapparater for å påskynde avrimingen. For mye varme kan skade den indre plasten, og fukt kan trenge inn i det elektriske systemet og gjøre det strømførende.

Installasjon

Følg nøye instruksjonene i avsnittene for tilkopling til strømnettet.

• Pakk ut apparatet og kontroller at det ikke er skadet. Ikke kople til et skadet apparat. Meld øyeblikkelig fra i butikken der du kjøpte apparatet om eventuelle skader. I så fall må du ta vare på emballasjen.
• Vi anbefaler at du venter i minst fire timer før du tilkopler apparatet, slik at oljen kan samle seg i kompressoren.

5) Hvis lampedekselet skal brukes til.
6) Hvis produktet er utstyrt med lampe.
7) Hvis apparatet er frostfritt (Frost Free).

• Det må være tilstrekkelig luftsirkulasjon rundt hele apparatet, ellers kan apparatet overopphetes. Følg instruksjonene som gjelder installasjonen for å oppnå tilstrekkelig ventilasjon.
• Så sant mulig bør produktets bakside stå inn mot en vegg, slik at det unngås at man kan berøre eller komme i kontakt med varme deler (kompressor, kondensator) og dermed pådra seg brannskader.
• Apparatet må ikke oppstilles i nærheten av en radiator eller komfyr.
• Forsikre deg om at stikkontakten er tilgjengelig etter at apparatet er installert.
• Skal kun koples til drikkevannsforsyning. ⁸⁾

Service

• Alt elektrisk arbeid som er nødvendig i forbindelse med vedlikehold av dette apparatet må utføres av en faglært elektriker eller annen kompetent person.
• Dette produktet må kun repareres av autorisert servicesenter, og det må kun brukes originale reservedeler.

Miljøvern

Dette apparatet inneholder ikke gasser som skader ozonlaget, hverken i kjølekretsen eller i isolasjonsmaterialet. Dette apparatet skal ikke avhendes sammen med alminnelig husholdningsavfall. Isolasjonsskummet inneholder brennbare gasser: apparatet skal avfallsbehandles i samsvar med gjeldende bestemmelser om avfallsbehandling. Disse får du hos kommunen der du bor. Unngå at kjøleenheten blir skadet, særlig på baksiden i nærheten av varmeveksleren. Materialene i dette apparatet som er merket med symbolet ⚙, kan gjenvinnes.

BETJENINGSPANEL

A - Fryseskapets PÅ/AV-knapp D - Funksjonsknapp
B - Temperaturvelger E - Bekreftelsesknapp
C - Temperatur- og funksjonsdisplay

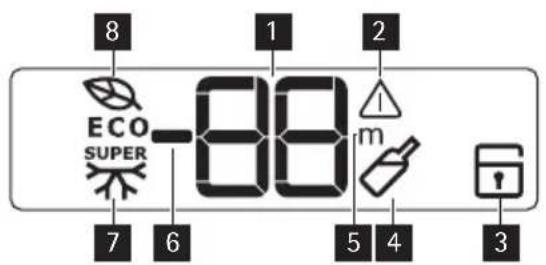

Display

1 Temperaturindikator.

5 Tidsurfunksjonen er aktivert

2 Temperaturalarm og alarm ved dør åpen (noen modeller)

6 Symbol for kuldegrader

3 Barnesikringen er aktivert

7 Hurtigfrys-funksjonen er aktivert

4 Kjølefunksjonen for drikkevarer er aktivert

8 ∅ko-modus er aktivert

Slå på

Sett støpselet inn i stikkontakten. Hvis displayet ikke tennes, trykker du på knappen (A) for å slå skapet på.

For optimal matlagring velger du økomodus, og stiller temperaturen i fryseren på -18°C.

- For å velge en annen temperatur, se "Regulere temperaturen".

Hvis døren blir stående åpen i noen minutter, slukkes lyset automatisk. Lyset tennes igjen ved å lukke og åpne døren.

Slå av

Apparatet slås av ved å trykke på knapp (A) til en nedtelling fra -3 -2 -1 er ferdig.

Regulere temperaturen

Temperaturen kan endres ved å trykke på knappen (B).

Den aktuelle temperaturinnstillingen blinker, og hvis du trykker en gang til på knappen (B), er det mulig å endre den innstilte temperaturen i trinn på én grad.

Den valgte temperaturen nås innen et døgn.

Funksjonsmeny

Funksjonsmenyen aktiveres ved å trykke på knappen (D). Hver funksjon kan bekreftes ved å trykke på knappen (E). Hvis valget ikke bekreftes etter et par sekunder, vil displayet slutte å vise menyen og gå tilbake til normal drift. Følgende funksjoner vises:

Barnesikringsfunksjon

Du må bekrefte valget ved å trykke på tast (E) innen få sekunder. Det høres et lydsignal, og symbolet fortsetter å lyse. Når denne innstillingen er aktivert, er det ikke mulig å foreta noen endringer med tastene.

Du kan deaktivere funksjonen til enhver tid ved å trykke på tast (D) til tilsvarende symbol blinker. Trykk deretter på tast (E).

∅komodusfunksjon

∅komodusfunksjonen aktiveres ved å trykke på knappen D (flere ganger hvis nødvendig) til tilsvarende symbol vises ECO (eller ved å stille temperaturen til -18°C).

Du må bekrefte valget ved å trykke på knappen E innen få sekunder. Det høres et lydsignal, og symbolet fortsetter å lyse.

I denne innstillingen justeres temperaturen automatisk til (- 18°C), de beste betingelsene for å lagre mat.

Du kan när som helst deaktivere denne funksjonen ved å endre den valgte temperaturen i skapet

Action Freeze-funksjonen

Hvis du vil fryse ferske matvarer, må du trykke knappen (D) gjentatte ganger til du kommer til Action Freeze-funksjonen.

Bekreft valget ved å trykke på knapp (E), og du hører lydsignalet og displayet viser roterende linjer.

La apparatet stå på i 24 timer for å oppnå maksimal innfrysingskapasitet. Ferske matvarer kan plasseres i hele skapet bortsett fra nederste skuff.

Innfrysingen tar et døgn. I løpet av denne perioden må du ikke legge annen mat inn i fryseren.

Denne funksjonen stopper automatisk etter 52 timer.

Funksjonen kan deaktiveres til enhver tid ved å trykke på knapp (D) til tilsvarende symbol blinker, og deretter på knapp (E).

Drikk-kjølefunksjon

Drikk-kjølefunksjonen skal brukes som et sikkerhetsvarsel når du plasserer flasker i fryseseksjonen. Den aktiveres ved å trykke på tast (D) (flere ganger hvis nødvendig) til tilsvaren-de symbol kommer til syne ⚙ .

Du må bekrefte valget ved å trykke på tast (E) innen få sekunder. Det høres et lydsignal, og symbolet fortsetter å lyse.

I denne innstillingen er tidsuret aktivt, (det er forhåndsinnstilt på en verdi på 30 minutter), men du kan endre denne verdien fra 1 og 90 min ved å trykke på tast (B) og stille inn antall minutter du vil bruke.

Når den innstilte tiden er ute, vises følgende:

• p å d i s p Bliŋker symbolet

- symbolet m blinker

- symbol b o blieker

Husk å ta ut drikkevarene som befinner seg i fryseseksjonen när disse signalene opptrer.

Du kan deaktivere funksjonen til enhver tid ved å trykke på tast (D) til tilsvarende symbol blinker. Trykk deretter på tast (E).

Temperaturalarm

Temperaturøkning i fryseren (for eksempel på grunn av strømbrudd eller fordi døren står åpen) vises ved at:

• temperaturen blinker
- blinkende symbol
- I y d s i g n a l

Når normale driftsforhold er gjenopprettet:

• lydsignalet stopper
  • temperaturen fortsetter å blinke
• alarmsymbolet fortsetter å blinke

Når du trykker på knappen (E) for å deaktivere alarmen, vises den høyeste temperaturen som ble nådd 88 i noen sekunder.

Viser deretter den innstilte temperaturen igjen.

Mens alarmen går, kan lydsignalet slås av ved å trykke på knappen (E).

Dør åpen-alarm

Hvis døren blir stående åpen i noen minutter starter en alarm Dør åpen-alarmen vises ved:

• blinkende symbol
• I y d s i g n a l

Når normale forhold er gjenopprettet (døren er lukket), stopper alarmen.

Mens alarmen går, kan lydsignalet slås av ved å trykke på knappen (E).

F∅RSTE GANGS BRUK

Rengjøre inne i apparatet

Før du tar apparatet i bruk, må du vaske det innvendig samt alt utstyret i lunkent vann tilsatt et nøytralt rengjøringsmiddel for å fjerne den typiske lukten i flunkende nye apparater. Husk å tørke nøye.

Ikke bruk kraftige vaskemidler eller skurepulver, da dette vil skade overflaten.

DAGLIG BRUK

Innfrysing av ferske matvarer

Fryserommet er egnet til å fryse inn ferske matvarer og for å oppbevare frossen og dypfrossen mat over lengre tid.

Når du vil fryse inn ferske matvarer, må Action Freeze -funksjonen aktiveres minst 24 timer før varene som skal fryses inn, legges i fryseseksjonen

Legg de ferske matvarene som skal fryses i alle skuffer bortsett fra den nederste skuffen.

Maksimal mengde mat som kan innfryses på 24 timer er spesifisert på typeskiltet, en etikett som sitter inne i skapet

Fryseprosessen tar ett døgn: I løpet av denne perioden må du ikke legge inn flere matvarer som skal fryses.

Oppbevaring av frosne matvarer

Når apparatet slås på for første gang eller etter en periode der det ikke var i bruk, må du la den stå på i minst 2 timer før du legger inn matvarer.

Frysekurvene sikrer at du enkelt og raskt finner det du leter etter. Hvis store mengder mat lagres, fjern alle hyller unntatt den nederste kurven, som må være på plass for å gi en god luftsirkulasjon. På alle hyllene unntatt den øverste, kan du la matvarene stikke ut til markeringen som er vist på siden av midtseksjonen

Dersom det oppstår tining, f.eks. på grunn av strømbrudd, og hvis strømmen er borte lenger enn den verdien som er oppført i tabellen over tekniske egenskaper under "stigetid", må den tinte maten brukes opp så raskt som mulig eller tilberedes øyeblikkelig og så fryses inn igjen (etter avkjøling).

Tining

Dypfrosne eller frosne matvarer kan tines i kjøleseksjonen eller ved romtemperatur før de skal brukes i forhold til hvor mye tid du har til rådighet.

Fjerne frysekurver fra fryseren

Frysekurvene er utstyrt med en stoppesikring som forhindrer at de kan falle ut eller fjernes utilsiktet. Når du vil fjerne kurven fra fryseren, trekker du den mot deg, og når kurven når stoppepunktet, fjerner du den ved å vippe fronten oppover.

Når du vil sette kurven på plass igjen, løftes kurven litt opp i fronten for å sette den inn i fryseren. Når kurven er over stoppepunktet, skyver du den tilbake i posisjon.

Her følger noen nyttige tips som gir best mulig frying:

• maksimal mengde matvarer som kan innfryses i løpet av ett døgn er oppført på type-skiltet;
• innfrysingen tar et døgn. Det bør ikke legges flere matvarer inn i fryseren i denne perioden;
• kun ferske matvarer av høy kvalitet og som er godt renset bør innfryses;
• pakk matvarene i små porsjoner, slik at de innfryses raskt og helt til kjernen og slik at det senere blir enklere å tine kun den mengden du vil bruke;
• pakk maten inn i aluminiumsfolie eller plast og sørg for at pakkene er lufttette;
• ikke la ferske, ufrosne matvarer komme i kontakt med matvarer som allerede er frosne for å hindre at temperaturen øker i disse;
• magre matvarer har lenger holdbarhet enn fete; salt reduserer matvarenes oppbevaringstid;
• saftis som spises like etter at de er tatt ut av fryseseksjonen, kan forårsake frostskader på huden;
• det er lurt å merke hver enkelt pakke med innfrysingsdatoen, slik at du lettere kan følge med på oppbevaringstiden.

Tips til oppbevaring av frosne matvarer

For at apparatet skal oppnå best mulig effekt, bør du:

• Påse at frosne matvarer har vært oppbevart på riktig måte i butikken.
• Påse at frosne matvarer fraktes fra butikken til fryseren din hjemme på kortest mulig tid.
• Døren må ikke åpnes for ofte, og ikke stå åpen lenger enn nødvendig.
• Når maten er tint bederves den raskt og kan ikke fryses inn igjen.
• Ikke overskrid oppbevaringstidene som matvareprodusenten har merket emballasjen med.

STELL OG RENGJ∅RING

OBS

Trekk støpselet ut av stikkontakten før du starter enhver rengjøring av apparatet.

Dette apparatet inneholder hydrokarboner i kjøleenheten: Vedlikehold og påfylling skal derfor kun utføres av autorisert tekniker.

Regelmessig rengjøring

Utstyret skal rengjøres regelmessig:

• rengjør innsiden og tilbehøret med lunkent vann tilsatt litt nøytral såpe.
• kontroller dørpakningene regelmessig og vask dem rene for å sikre at de er rene og fri for matrester.
• skyll og tørk grundig.

Ikke trekk i, flytt eller påfør skade på noen rør og/eller kabler inne i kabinettet.

Bruk aldri sterke vaskemidler, skurepulver, sterkt parfymerte rengjøringsprodukter eller vokspoleringsmidler for å rengjøre inne i apparatet. Dette skader overflaten og etterlater sterk lukt.

Rengjør kondenseren (sort rist) og kompressoren på baksiden av apparatet med en børste eller en støvsuger. Dette bedrer apparatets ytelse, og du sparer energi.

Unngå skader på kjølesystemet.

Når du skal flytte kjøleskapet, løfter du det etter fremre kant for ikke å skrape opp gulvet.

Mange kjøkkenrengjøringsprodukter inneholder kjemikalier som angriper/skader plastdelene som er brukt i dette apparatet. Derfor bør du bruke en myk klut oppvridd i varmt vann tilsatt litt nøytralt vaskemiddel for rengjøring av de utvendige flatene.

Ikke bruk vanlige rengjøringsmidler eller skuremiddel, for dette ødelegger lakken eller anti fingeravtrykk-belegget på overflater av rustfritt stål.

Etter rengjøring settes støpselet inn i stikkontakten igjen.

Rengjøre ventilasjonsgitteret

Ventilasjonsgitteret kan fjernes for rengjøring.

Påse at døren er åpen, deretter:

1. løsner du den øvre kanten på gitteret ved å trekke det utover/nedover.
2. Trekk gitteret rett ut for å ta det helt av.
3. Støvsug under kabinettet.

Avriming av fryseren

Fryseseksjonen på denne modellen er en "no frost" type. Dette betyr at det ikke danner seg rim under bruk, hverken på de indre veggene eller på matvarene.

Det faktum at det ikke danner seg rim skyldes en kontinuerlig sirkulasjon av kald luft inne i seksjonen, som drives av en vifte som reguleres automatisk.

Perioder uten bruk

1. Trekk støpselet ut av stikkontakten.
2. Ta ut alle matvarer.
3. Rengjør enheten og alt tilbehøret.
4. La døren/dørene stå på gløtt for å hindre at det danner seg ubehagelig lukt.

Hvis du lar skapet stå på, bør du be noen om å kontrollere det fra tid til annen for å unngå at matvarene blir ødelagt ved et eventuelt strømbrudd.

HVA MÅ GJ∅RES, HVIS...

Under bruk kan det oppstå noen mindre, men irriterende feil, som ikke krever at du tilkaller service. I tabellen nedenfor finner du opplysninger om hvordan du kan unngå unødvendige serviceutgifter.

Bruk av skapet medfører visse lyder (kompressor- og sirkulasjonslyder). Dette er helt vanlig under normal drift, og betyr ikke at det er feil på skapet.

Problem Mulig årsak Løsning
Skapet støyer.	Skapet står ikke støtt. Kontroller at skapet står stabilt(alle føttene og hjulene skal være i kontakt med gulvet). Se "Plan oppstilling".
Avstandsstykkene som sitter	mellom baksiden av kabinettet og rørene har løsnet.	Sett dem på plass igjen.
Et signal høres fra ska-pet Alarmsymbolet blin-ker.	Temperaturen i fryseren er for høy.	Se "Alarm ved høy temperatur".
	Døren er ikke skikkelig lukket.	Se "Alarm ved åpen dør".
Det vises en firkant øverst eller nederst i tem- peraturdisplayet.	Det har oppstått en feil i tempe-raturmålingen.	Kontakt et serviceverksted (kjøle-systemet fortsetter å holde ma-tvarene kalde, men det vil ikke være mulig å justere temperatu-ren).
Kompressoren går hele tiden.	Termostaten kan være feil inn-stilt.	Still inn en høyere temperatur.
	Døren er ikke skikkelig lukket.	Se "Lukke døren".
	Døren har blitt åpnet for ofte.	Ikke la døren stå åpen lengre enn nødvendig.
	Maten er for varm.	La maten avkjøle seg til romtem-peratur før du legger den inn i skapet.
Romtemperaturen er for høy.	Senk romtemperaturen.
Det er for mye rim.	Døren er ikke skikkelig lukket. Se "Lukke døren".
Dørpakningen er deformert el-ler skitten.		Se "Lukke døren".
Temperaturen i skapet er for lav.	Termostaten kan være feil inn-stilt.	Still inn en høyere temperatur.
Temperaturen i skapet er for høy.	Termostaten kan være feil inn-stilt.	Still inn en lavere temperatur.
	Døren er ikke skikkelig lukket.	Se "Lukke døren".
	Maten er for varm.	La maten avkjøle seg til romtem-peratur før du legger den inn i skapet.
Temperaturen i fryseren er for høy.	Matvarene ligger for tett inntil hverandre.	Plasser matvarene slik at den kalde luften kan sirkulere.
Det er lagt inn for mye mat	som skal fryses, samtidig.	Legg inn mindre mat som skal fryses, samtidig.
Skapet virker ikke.	Skapet er slått av. Slå på skapet.
Støpselet sitter ikke skikkelig i stikkontakten.	Sett støpselet skikkelig inn i stikkontakten.
Skapet har ikke strøm. Det er ikke strøm i stikkontakten.	Koble et annet elektrisk apparat til stikkontakten for å sjekke. Kontroller sikringen. Kontakt en elektriker.
Lampen lyser ikke.	Pæren er defekt. Se "Skifte lyspære".
Døren har stått åpen for lenge. Lukk døren.
Døren berører ventila-sjonsgitteret.	Skapet står ikke plant. Se "Plan oppstilling".
Døren er ikke justert skikkelig.	Skapet står ikke plant. Se "Plan oppstilling".

Hvis rådene ikke hjelper, må du ta kontakt med nærmeste serviceverksted.

Skifte lyspære

Skapet er utstyrt med et longlife LED-taklys.

Kun service er tillatt for å skifte ut belysningsenheten. Kontakt servicesenteret.

Lukke døren

1. Rengjør dørpakningene.
2. Om nødvendig, juster døren. Se etter i "Montering".
3. Skift ut defekte pakninger ved behov. Kontakt kundeservice.

TEKNISKE DATA

QT3400W QT3400FX QT3400K
Mål
	Høyde	1800 mm	1800 mm	1800 mm
	Bredde	595 mm	595 mm	595 mm
	Dybde	623 mm	623 mm	623 mm
Stigetid		12 t	12 t	12 t

Den tekniske informasjonen finner du på typeskiltet til venstre på apparatets innside og på energietiketten.

MONTERING

ADVARSEL

Les "Sikkerhetsinformasjon" nøyaktig for din egen sikkerhets skyld og for informasjon om korrekt operasjon av apparatet, før apparatet installeres.

Plassering

For å oppnå best effekt når skapet er plassert under et overskap, må avstanden mellom toppen av skapet og overskapet være minst 40 mm. Ideelt sett burde skapet ikke plasseres under overskap.

Hvis skapet plasseres i et hjørne med hengselsiden mot veggen, må avstanden mellom veggen og skapet være minst 150 mm, slik at døren kan åpnes tilstrekkelig til at hyller og utstyr kan tas ut.

Ventilasjonsåpningen kan være:

• direkte over skapet
• bak og over overskapet.

Elektrisk tilkopling

Før du setter støpselet inn i stikkontakten, forsikre deg om at spenningen og frekvensen som er oppført på typeskiltet samsvarer med strømnettet i hjemmet ditt.

Produsenten fraskriver seg ethvert ansvar dersom sikkerhetsreglene ikke blir fulgt. Dette apparatet er i overensstemmelse med EU-direktiver.

Fjerne transportsikringene

Denne fryseren er utstyrt med transportsikringer for å skire døren under transporten.

Gå frem som følger for å fjerne dem:

1. Åpne døren.
2. Fjern transportsikringen fra dørsidene.
3. Fjern transportsikringen fra det nedre hengselet (på enkelte modeller).

Noen modeller er utstyrt med en vibrasjons-pute under kabinettet. Ikke fjern denne puten.

Monter avstandsstykkene som medfølger i posen med tileggsutstyr som vist på bildet.

Monter avstandsstykkene på baksiden av panelet.

(Eksempel på hvordan det vil være for det venstre hengselet)

1. Skru håndtakets øvre holder fast til stan-gen på håndtaket.
2. Fest håndtakets nedre holder på den ne- derste delen av den høyre siden av døren.
3. Fest håndtakets øvre holder på den øverste delen av den høyre siden av døren.
4. Skru stangen på håndtaket fast til håndtakets nedre holder.

Ikke bruk for mye kraft og skru skruene for hardt fast (maks. 2 Nm), fordi du kan skade dørhåndtakene.

Plan oppstilling

Pass på at skapet står i vater. Ved behov justeres føttene med vedlagte justeringsnøkkel.

Tilpasning av døren avhenger av om døren står riktig i vater.

Gå frem på følgende måte for å hengsle om døren:

1. Trekk støpselet ut av stikkontakten.
2. Fjern ventilasjonsgitteret. Fjern det øvre avstandsstykket og monter det på motsatt side av gitteret.

Fjern dekselet over pedalhullet og monter dekselet som følger med i tilbehørsposen på motsatt side.

1. Legg kjøleskapet med baksiden ned på et støtt underlag.

2. Fjern håndtaket:

Skru løs håndtaket fra den øvre (a1) og nedre (a2) delen av døren.

Skru løs begge håndtakholderne og skru holderne som følger med i håndtaksettet på igjen.

1. Skru løs hengselet (b1) og fjern dekselet (b2) og støtten (b3).

Fjern dekselet (b4) på motsatt side, og monter støtten (b3), dekselet (b2) og hengselet (b1). Sett dekselet (b4) på igjen på motsatt side

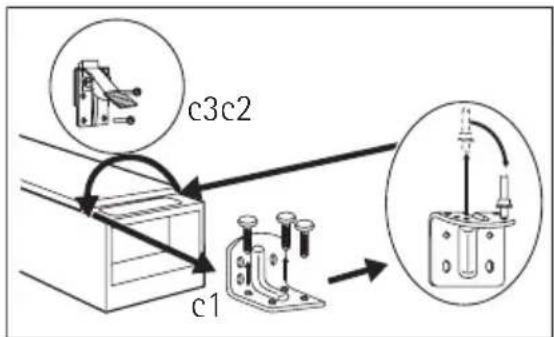

1. Skru løs det nedre hengselet (c1). Flytt hengselpinnen til den andre siden (c2). Skru fast det nedre hengselet på motsatt side.

Løsne og flytt pedalen til motsatt side (c3).

1. Stram hengselpinnen med vedlagte justeringsnøkkel.

2. Monter håndtaket på motsatt side.

3. Sett opp kjøleskapet igjen, og sett ventilasjonsgitteret på plass.

4. Sett skapet på plass.

ADVARSEL

Sett kjøleskapet på plass igjen, sett det i vater og vent i minst fire timer før du setter støpselet inn i stikkontakten.

Foreta en endelig kontroll for å være sikker på at:

• Alle skruene er strammet.
• Den magnetiske pakningen sitter godt inntil kabinettet.
• Døren kan åpnes og lukkes på riktig måte.

Hvis omgivelsestemperaturen er lav (for eksempel om vinteren), kan det hende at pakningen ikke passer som den skal mot kabinettet. I så fall venter du til pakningen justerer seg selv.

MILJ∅HENSYN

Symbolet ✉på produktet eller på emballasjen viser at dette produktet ikke må behandles som husholdningsavfall. Det skal derimot bringes til et mottak for resirkulering av elektrisk og elektronisk utstyr. Ved å sørge for korrekt avhending av apparatet, vil du bidra til å forebygge de negative konsekvenser for miljø og helse som gal håndtering kan medføre. For nærmere informasjon om resirkulering av dette produktet, vennligst kontakt kommunen, renovasjonsselskapet eller forretningen der du anskaffet det.
