BRUKSANVISNING MTC2 Micro Matic
Installasjon av termostat 2
Temperaturinnstilling 2
Nattsenking....2
Frostvern 2
Innstillinger....2
Miljøvern/gjenvinning....3
Avfallshändtering....3
Innledning
MICROTEMP er en elektronisk termostat til installasjon i standard veggboks. Termostaten tillater innstilling av ønsket temperatur innenfor området 0-40 °C. En lysdiode viser om oppvarmingen er aktiv. Termostaten er tilpasset GIRA system 55, samt ELKO og NORWESCO rammer. En ekstra ramme leveres med enheten.
MICROTEMP Produktprogram
MTC2-1999-MH med gulvføler og innbygd romføler
CE-Merkning
CE
Anvendte standarder
EN 61000-6-3, EN 61000-6-2, EN 60 730-1 og EN 60730-2-9.
Produktet kan bare brukes hvis hele installasjonen oppfyller gjeldende direktiver.
Hvis produktet har blitt skadet på noen måte, f.eks. under transport, må det inspiseres og kontrolleres av autorisert personell før det koples til strømnettet.
Produktet omfattes av en produsentgaranti hvis det er montert i overensstemmelse med denne veiledningen og relevante forskrifter.
Tekniske data
Spenning 230 V AC ±15%, 50 Hz/60 Hz
Maks. sikringsstørrelse 16 A
Innebygd avbryter 2-polet, 16 A
Utgangsrelé ...... Sluttekontakt – SPST – NO
Avgitt effekt ...... Max. 16 A / 3600 W
Reguleringsprinsipp PWM-regulering
Syklustid....10-60 min.
Områdegrenser ......Min./max.
Termostaten er vedlikeholdsfri.
Klassifisering
Produkt er et klasse II-instrument (med ekstra isolasjon) og kan tilkoples på følgende måte:
Klemme 1: L1
Klemme 2: L2/N
Klemme 3–4: Maks. belastning 16 A, 3600 W
Hvis man ønsker å plassere føler i sone 0, 1 eller 2, skal følgende overholdes:
- Plassering dypere enn 5 cm i gulv eller
- Avdekning av føler med jordet nett eller
- Plassering av føler i jordet rør
- Installasjonen skal være utstyrt med HPFI jordfeilbryter og inneholde en PE-leder.
Romføler: Romføleren kan installeres i en standard veggboks eller monteres direkte på veggen. Følerkablene kan forlenges med strømkabler opp til maksimum 50 m. Man må imidlertid ikke bruke to ledere i en flerledet kabel som også brukes til å levere strøm til varmekabler. Det beste resultatet oppnås med en separat kabel til føleren montert i eget rør.
Installasjon av termostat med innebygd eller ekstern romføler
Ekstern romføler kan bare brukes med MTC2-1991-9-MH. Termostaten eller den eksterne romføleren bør monteres på en vegg på en slik måte at luften kan strømme fritt omkring den (fig. 1). Den bør også plasseres slik at den ikke blir påvirket av direkte varmekilder (f.eks. sollys), trekk fra dører og vinduer eller utetemperatur (m.a.o. unngå montering på yttervegg). MICROTEMP har en innebygd sikring som slår av varmen hvis føleren koples fra eller kortsluttes.
Termostatinstallasjon
- Åpne klapplokk.
- Deksel løsnes ved å løsne skrue under klapplokk.
- Kople ledningene bakfra som vist i koplingsskjema.
- Monter termostat i veggboks - sett på ramme og deksel.

Temperaturinnstilling
MICROTEMP har et temperaturinnstillingsområde fra 0-40 °C. Innstill ønsket temperatur med piltastene, innstilt temperatur vises i displayet. Termostaten regulerer etter å oppnå den beste komforten og største energisparingen ved hjelp av en nøyaktig PWM-styring. Det
vil gå min. 2 – 48 timer før temperaturen har stabilisert seg i rommet, avhengig av gulvkonstruksjon, se tegning. Om nødvendig kan den deretter finjusteres. OBS: Dette gjelder både termostat med romføler og/eller gulvføler.

For å innstille parameterverdiene må du trykke og hold inne programmeringsknappen i 3 sekunder. SCR // H, // 40 vil bli vist på displayet. Forst vil SCR vises i 1 sekund, etterfulgt av H, og endelig 40. Den ønskede verdien kan nå innstilles med pilknappene. For å få adgang til den neste parameteren, trykker du på programmeringsknappen igjen. Hvis det ikke blir trykt på noen knapper i 30 sekunder, returnerer programmet til utgangsvisningen.
Den høyeste sett-temperaturen som termostaten kan innstilles på.
Min. temperatur (SCA → Lo)
Den laveste sett-temperaturen som termostaten kan innstilles på.
Maks. grensetemperatur (L → H₁)
Hvis bruksområdet er innstilt til romføler med grensetemperatur i gulv (AF), kan den høyest tillatte gulvtemperaturen i tregulv mv. innstilles her.
Min. grensetemperatur - Gulv (L, → L₀)
Hvis bruksområdet er innstilt til romføler med grensetemperatur i gulv (AF), kan den lavest ønskede gulvtemperaturen i flisegulv mv. innstilles her.
Målt gulvtemperatur (FLo)
Innstilling av termostat. Velg benyttet reguleringstype. Det er fire alternativer:
| Gulv (F): | Termostaten regulerer bare gulvtemperaturen. Det må være montert en gulvføler. |
| Rom (R): | Termostaten regulerer bare romtemperaturen. |
| Rom/grense (RF): | Termostaten regulerer romtemperatur med min.- og maks.-grenser for gulvtemperatur. Det må være montert en gulvføler. |
| Regulator (C): | Termostaten virker som en enkel regulator, og ingen følere er i bruk. Innstillingen er i prosent |
Skala (L [d])
Velg mellom Celsiusgrader og nummerisk skala. Ved nummerisk skala innstilles temperaturen på en skala fra 0,0 til 10,0 hvor 0,0 svarer til min.-temperaturen (SCR => Lp) og 10,0 svarer til maks.-temperaturen (SCR => H).
Kompensasjon (OFF)
Nattsenkning /energisparefunksjon (n5b)
Antall grader som man ønsker å endre sett-temperauren. Nattsenkning styres via eksternt signal (fig. 2).
Energisparefunksjon = 5 °C betyr sett-temp. = 20 °C.
Frostvern (dEf)
Den laveste temperaturen for frostvern ved aktivering av funksjonen via eksternt signal (fig. 3).
Du kan velge mellom (Rut, on eller oFf). Ved (Rut) styres syklustiden automatisk. PWM syklustiden kan styres manuelt med (on) eller slås av med (oFf). PWM er en avansert regulering som beregner etter den mest effektive og økonomiske måten som brukes til f.eks. boligstyring. (on + oFf) regulering er tradisjonell differansestyring (0,4 °C) til andre oppgaver.
PWM syklustid (CYc)
Hvor lang syklustid man vil ha ved bruk av PWM-regulering. Anbefalt min. 10 min.
Fabrikkinnstilling
Gjør det mulig å tilbakestille til fabrikkinnstillingene. Dine personlige innstillinger vil bli slettet på termostaten.
Trykk og hold inne knappen i midten i 10 sekunder. Displayet slukkes og tennes igjen. Bruken vises i display (RPP → F) etterfulgt av sett-temperaturen.
Feilmeldinger
Hvis det oppstår feil, vil masteren/termostaten vise en av følgende feilkoder:
| Feilkode Problem Løsning | ||
| E1 Ekstern | romfølerdefekt eller kortsluttet Lysdioden blinker rødt en gang. | Bytt føler/følerkabel.MTC2-1999: For videre drift uten føler kan termo-staten settes i regulato-ren under bruk (APp ⇒C). |
| E2 Intern føler | defekteller kortsluttetLysdioden blinker 2 ganger. | Bytt termostat. MTC2-1999: For videre drift uten føler kan termostaten settes i regulatoren under bruk (APp ⇒C). |
| E5 Intern overpheting, temperaturen er for høy i termostaten og kobler ut varmen. | Kontroller installasjon.For stor effekt i varme-kablene/for høy omgi-velsestemperatur. Ved fallende intern temperatur kobler termostaten auto-matisk inn igjen. | |
Miljøvern/gjenvinning
Sørg for å behandle emballasje og overflødige deler på en ansvarlig måte for å verne miljøet.
Avfallshåndtering

men skal avleveres til avfallsinnsamling iht. lokale bestemmelser.

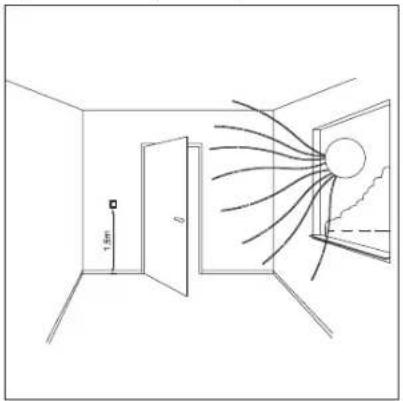

Fig. 1: Termostat plassering
B929A04a
Fig. 2: Nattsenking
B949A04a
Fig. 3: Frostvern
B949A05a

Micro Matic Norge A/S
Postboks 264, Nye Vakåsvei 28, N - 1379 Nesbru
Tlf.: +47 66 77 57 50 · Faks: +47 66 77 57 90
firmapost@micro-matic.no · www.micro-matic.no
