BRUKSANVISNING ASYA07LCC FUJITSU

Fig. 7
Illustrasjonen over viser alle indikatorene for å muliggjøre en fullstendig forklaring av displayet og innstillingene. Displayet vil derimot kun vise indikatorer som er relevante for den nåværende funksjonen.

FORHOLDSREGLER ...... s. 1

EGENSKAPER OG FUNKSJONER ...... s. 2

NAVN PÅ DELER ...... s. 3

FORBEREDELSER ...... s. 4

INNSTILLINGER s. 5

BRUK AV TIDSINNSTILLING ...... s. 7

BRUK AV S∅VNTIMEREN ...... s. 8

JUSTERING AV

LUFTSTR∅MNINGSRETNINGEN ...... s.9

SVINGFUNKSJON s.10

Kontakt alltid din leverandør slik at service og reparasjon kan bli foretatt av autorisert personell.

• Ved flytting, kontakt din leverandør slik at avinstallering og ny installasjon blir gjort korrekt.
• Ved bruk av aircondition må du ikke stå for lenge ved utblåsningsluften slik at du blir nedkjølt.
• Stikk ikke fingre eller objekter inn i åpningen hvor luften kommer ut.
• Ikke start og stopp varmepumpen ved å trekke ut eller sette inn strømledningen.
• Påse at strømkabelen ikke blir skadet.
• I tilfelle feil på varmepumpen, slå den øyeblikkelig av, kople fra strømkabel og kontakt leverandøren.
• Blir strømkabelen skadet, kontakt leverandøren slik at kabelen kan erstattes.

Dette må gjøres av autorisert personell da det kreves spesielt verktøy og kabel.

ADVARSEL!

• Sørg for nødvendig ventilasjon ved bruk.
• Still ikke utblåsningsluften direkte mot vedovn/peis eller andre varmekilder.
• Ikke plasser gjenstander på varmepumpen eller la noen klatre på den.
• Ikke la gjenstander henge fra innedelen.
• Ikke plasser blomstervaser eller andre vannbeholdere på toppen av innedelen.
• Ikke utsett innedelen for vann direkte.
• Berør ikke varmepumpen med fuktige hender.
• Ikke dra i strømkabelen.
• Trekk ut strømkabelen om varmepumpen ikke brukes i lengre perioder.
• Sjekk installasjonen med jevne mellomrom for eventuelle feil og svakheter.
• Ikke plasser dyr eller planter direkte i luftstrømmen fra varmepumpen.
• Ikke drikk avfuktingsvannet som kommer ved bruk av aircondition.
• Ikke monter varmepumpen i rom beregnet på lagring/oppbevaring av mat, planter eller dyr, eller i rom med presisjonsutstyr eller kunstverk.
• Rørkoplingene mellom inne- og utedel blir svært varme. Utøv forsiktighet ved berøring.
• Ikke utsett radiatorfinnene for press med harde gjenstander.
• Bruk varmepumpen kun när luftfilteret er montert.
• Ikke blokker luftinntak eller luftutblåsningen.
• Annet elektrisk og elektronisk utstyr må være plassert minimum 1 meter fra varmepumpen.
• Unngå å plassere varmepumpen nær andre varmekilder.
• Se til at varmepumpen blir montert uten fare for å skade andre.
• Bruk ikke brannfarlige gasser nær varmepumpen.

INVERTER

Ved start av varmepumpen vil den kjøre med høy effekt for å gi den temperaturen du har bedt om. Etter dette vil den automatisk justere seg slik at du oppnår en mest mulig økonomisk og komfortabel drift.

COIL DRY

Du kan "tørke opp" innedelen ved å bruke denne funksjonen, slik at du unngår fuktighet blandet med støv og utvikling av bakterier.

AUTO CHANGEOVER

Denne innstillingen brukes for å holde temperaturen du har bedt om. Den vil gå i varmemodus, pause eller aircondition etter behov.

PROGRAM TIMER

Dette programmet gir deg anledning til å integrere OFF Timer og ON Timer funksjonene i en enkelt sekvens. Sekvensen kan være seg en overgang fra OFF Timer til ON Timer, eller fra ON Timer til OFF Timer innen en periode på 24 timer.

SLEEP TIMER

I denne modusen vil varmepumpen gradvis senke temperaturen (hvis den står på varme) og øke temperaturen gradvis (hvis den står på aircondition) når den er i drift. Når den kommer til den tiden som er satt slår den seg automatisk av.

TRÅDL∅S FJERNKONTROLL

En enkel og oversiktlig trådløs fjernkontroll som gjør det lettvint å stille inn varmepumpen.

SWING

Luftspjeldene svinger automatisk opp og ned slik at luften blir bedre fordelt i rommet.

AVTAKBART FRONTPANEL

Frontpanelet kan med et enkelt håndgrep taes av slik at rengjøring og vedlikehold er enkelt.

BAKTERIE/MUGG -RESISTENT FILTER

Luftfilteret er spesialbehandlet for å hindre bakterie- og muggdannelser.

SUPER QUIET INNSTILLING

Ved å bruke FAN CONTROL knappen kan du velge QUIET. Innedelen justeres da til et nivå med lavere luftgjennom-strømming og minimal lyd.

POLYPHENOL CATECHIN LUFTFILTERRENS

Polyphenol catechin luft filter bruker statisk elektrisitet for å rense luften for fine partikler og støv, som tobakks røyk og pollen som er for lite til og se. Filteret inneholder catechin, som er meget effektiv mot forskjellige bakterier ved å undertrykke og absorbere veksten. Legg merke til at når luft filteret er installert, vil mengden av luft som produseres minke, fordi varmepumpens prestasjon reduseres noe.

NEGATIVE LUFT IONER DEODORISERINS FILTER

Det omfatter keramiske super mikro partikler, som kan produsere negative ioner og har effektene deodorisering og frigir merkelige lukter i hjemmet.

Fig. 1 Innedel

1 Kontrollpanel (Fig. 2)

2 MANUAL AUTO knapp

• Når MANUELL AUTO knappen trykkes ned i mer enn 10 sekunder, vil tvungen kjølemodus settes i gang.
• Tvungen kjølemodus utføres under installering, og bør kun utføres av autoriserte personell.
• Dersom tvungen kjølemodus av ulike grunner starter, trykk Start/Stopp knappen for å stoppe innstillingen.

- Blinker TIMER lampen när timer funksjonen er aktiv, betyr dette at det har oppstått en feil i settingen av denne funksjonen. (Se side 14 om Auto Restart.)

7 SUPER QUIET Indikator Lampe (grønn)

12 Luftspjeld opp og ned

13 Venstre-høyre Luftspjeld (Ligger bak opp og ned Luftspjeld)

14 Dreneringsrør

15 Kontakt

16 Strømkabel

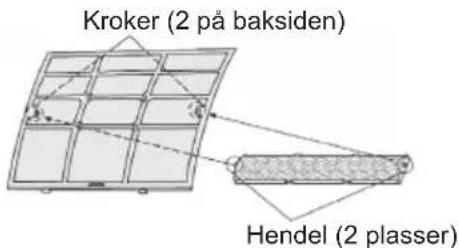

17 Luft rensings filter

Fig. 5 Utedel

18 Luftinntak

19 Luftutblåsing

20 Rørenhet

• Denne knappen brukes ved installasjon av varmepumpen og skal ikke brukes under normale omstendigheter da dette kan forstyrre termostaten slik at denne indikerer feil temperatur.
• Trykkes det på denne under bruk av varme-pumpen vil pumpen slå over til testmodus og indikatorlampene for OPERATION og TIMER på innedelen vil blinke samtidig.
• For å stoppe varmepumpen i testmodus trykk på START/STOPP knappen for å stoppe varmepumpen.

35 KLOKKE justeringsknapp

36 Fjernkontrollens display (Fig. 7)

37 Sender Indikator

38 Klokke Display

39 Operating Mode Display

40 Timer Mode Display

41 Vifte hastighet Display

42 tempratur SET Display

43 COIL DRY Display

44 SLEEP Display

45 SWING Display

1 Press og skyv lokket til batteriene av.

Skyv i pilens retning samtidig som du presser på det skraverte området.

Kontroller at batteriene er riktig satt inn (+ og - ).

3 Sett på lokket over batteriene.

Hver gang knappen trykkes inn vil tiden utvides/reduseres med 1. minutt.

Hold knappen inne for å utvide/redusere 10 minutter i gangen.

3 Trykk klokkejusteringsknappen (fig. 6③5) på nytt.

Dette fullfører tidsinnstillingen og klokken starter.

Hvordan bruke fjernkontrollen

• Fjernkontrollen må peke mot signalmottakeren på innedelen (Fig. 1 ④) for at signalet skal oppfattes riktig.
• Antall meter du kan stå fra innedelen er ca 7 meter.
• Når et signal er korrekt mottatt av innedelen vil du høre et pipesignal.
• Kommer det ikke en slik lyd, trykk en gang til.

Holder til fjernkontrollen

Skruer

1. Monter holderen

1. Ta ut Fjernkontrollen for håndholdt bruk

ADVARSEL!

• Oppbevar batteriene slik at ikke barn eller dyr kan komme til å svelge disse.
• Ta ut batteriene fra fjernkontrollen om varmepumpen ikke skal brukes for en lengre periode. Dette for å unngå lekkasje.
• Får du batterivæske på huden, øynene eller i munnen så skyll med store mengder vann og kontakt lege.
• Oppbrukte batterier må byttes ut med en gang og leveres i spesialmottak for batteri i henhold til gjeldene Norske regler.
• Prøv ikke å lade brukte batterier.

Ikke bland brukte og nye batterier eller forskjellige merker. Ikke forsøk å lade tørrbatterier. Vanlig levetid for batteriene i fjernkontrollen er ca 1 år. Merker du at du må nærmere innedelen for å operere denne med fjernkontrollen er batterikapasiteten redusert. Bytt da batteriene og press ACL knappen med spissen på en penn eller lignende.

Varmepumpen vil nå starte.

2 Trykk på MASTER CONTROL knappen (Fig.6 ^23 ) for å velge modus.

Hver gang du trykker på MASTER CONTROL knappen vil du endre modus i følgende rekkefølge: → AUTO → COOL → DBV

Etter tre sekunder vil displayet på fjernkontrollen gå tilbake til normalt utseende.

knapp: Trykk denne for å øke temperaturen.
knapp: Trykk denne for å senke temperaturen.

- Temperaturmulighetene på fjernkontrollen:

AUTO 18-30 C

Heating 16-30 C

Cooling/Dry 18-30 C

Etter tre sekunder vil displayet på fjernkontrollen gå tilbake til normalt utseende.

Settingen av termostaten må sees på som en tallverdi og kan avvike fra riktig temperatur i rommet.

Etter tre sekunder vil displayet på fjernkontrollen gå tilbake til normalt utseende.

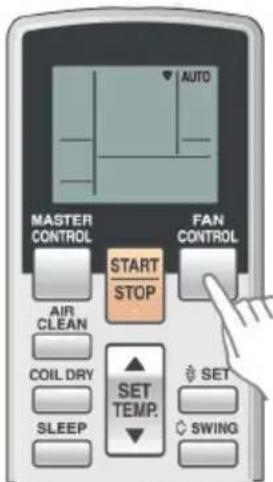

Når FAN mode står i AUTO:

Heating : Viftene vil arbeide for å optimalisere sirkulering av varm luft. Er det liten forskjell mellom romtemperatur og temperaturen du har bedt om vil viftene gå på lav hastighet.

Cooling : Når temperaturen i rommet nærmer seg den du har bedt om, vil viftehastigheten automatisk justeres ned.

Fan : Viftene slås av/på. Når de går vil de gå på laveste hastighet. Viftene vil gå på laveste hastighet når romtemperaturen skal over våkes og i starten ved HEATING MODE.

SUPER QUIET begynner. Innedelen vil redusere luftgjennomstrømmingen og viftehastigheten for å redusere lyden ytterligere.

• SUPER QUIET kan ikke brukes om varmepumpen står i DRY modus (Det samme gjelder om DRY modus blir valgt når varmepumpen står i AUTO mode operation.).
• Imens super quiet innstilingen, vil varming og kjøling reduseres noe. Hvis rommet ikke skal varmes/kjøles under bruk av super quiet, justere da varmepumpens viftehastighet.

Eksempel: Varmepumpe satt til aircondition (cooling).

Eksempel: Varmepumpe satt til 26 °C

Eksempel: Vifte (FAN) satt til auto.

- Når denne innstillingen er valgt, vil viftene på innedelen gå på lav hastighet i ca. et minutt for å sjekke temperaturen i rommet slik at riktig innstilling blir valgt.

Er temperaturen i rommet 2 grader høyere eller mer enn temperaturen satt på varmepumpa vil den starte i COOLING mode for å senke temperaturen i rommet.

Er temperaturen innenfor de to gradene vil varmepumpa stå i overvåkingsmodus.

Er temperaturen i rommet 2 grader lavere eller mer enn temperaturen satt på varmepumpa vil den starte i HEATING mode for å øke temperaturen i rommet.

- Når varmepumpa har kommet til temperaturen du har satt vil den gå i overvåkingsmodus og viftene vil gå på lav hastighet. Endres temperaturen i rommet som beskrevet over, vil varmepumpa på nytt starte for å gi ønsket temperatur. Pumpa starter da i enten HEATING eller COOLING alt etter om temperaturen i rommet skal opp eller ned.

(Monitorens innstilnings rekkefølge er +2 grader og har en forbindelse med termostatens innstilninger.)

- Hvis automatisk valgt modus ikke er hva du ønsker, så velger du en av modusfunksjonene selv (HEAT, COOL, DRY, FAN).

Om innstillingene

Heating:

• Denne brukes til å varme opp rom.
• Når du har valgt denne modusen vil viftene i innedelen gå på lav hastighet i 3-5 minutter, for så å gå til den hastigheten du har valgt. Disse minuttene brukes til å varme opp innedelen før den kan gi full effekt.
• Er utetemperaturen lav kan dette føre til ising på utedelen og redusere effekten på varmepumpa. Utedelen vil da gå til avising (defrosting) med jevne mellomrom slik at isen blir fjernet automatisk. Under denne operasjonen vil indikatorlampen på innedelen blinke (rød) (Fig. 3f⑤) og oppvarmingen avbrudt. Etter avising vil varmepumpen automatisk starte oppvarming igjen.

Cooling:

- Denne brukes til å kjøle ned rommet.

Dry:

• Denne brukes for svak avkjøling og minske luftfuktighet i rommet.
• Det er ikke mulig å bruke varmemodus sammen med DRY.
• I DRY mode vil viftene gå på lav hastighet for å justere luftfuktigheten i rommet. Du kan ikke justere viftehastigheten i DRY mode.
• Viften kan ikke endres manuelt när DRY modus er valgt.

Fan:

- Denne brukes for å sirkulere luften i rommet.

Side 6

• Kjølemodus vil ikke virke dersom AUTO CHANGE OVER starter när utetemperaturen er 10 °C eller mindre. (Kun varme- eller overväkningsmodus er tilgjengelig.)
• Velg "COOL" mode dersom kjølemodus brukes når utetemperaturen er 10 °C eller mindre.

I HEATING mode:

Sett ønsket temperatur høyere enn temperaturen i rommet. Varmepumpa vil ikke starte hvis temperaturen er satt lavere enn romtemperaturen.

I COOLING/DRY mode:

Sett ønsket temperatur lavere enn temperaturen i rommet. Varmepumpa vil ikke starte hvis temperaturen er satt høyere enn romtemperaturen (I COOLING mode vil kun viftene starte).

I FAN mode:

Påse at fjernkontrollen er satt til riktig klokkeslett (s. 4) før du bruker TIMER innstillingen.

ON og OFF tidsinnstillinger

2 Trykk på TIMER MODE knappen (Fig. 6 ^27 ) for å velge OFF timer eller ON timer innstling.

Hver gang knappen trykkes ned vil tidsfunksjonen forandres til denne rekkefølgen:

Innedelens grønne Timer-lys (Fig. 3⑤) slås på.

3 Trykk på TIMER SET knappene (Fig. 6 ^28 ) for å justere ønsket OFF time eller ON time.

Sett tidspunkt mens display blinker (fortsetter å blinke i 5 sek.)

Etter ca. 5 sekunder vil displayet på fjernkontrollen gå tilbake til normalt utseende.

Hvordan bruke Program timer

2 Trykk på ON TIMER knappen for å velge ønsket tid.

Se seksjon over "Hvordan bruke OFF TIMER eller ON TIMER) 3 sekunder senere kommer displayet fram. Timer indikatorlampen (grønn) (fig. 3 ⑥) vil lyse.

3 Trykk på TIMER MODE knappen (Fig. 6 ^27 ) for å velge PROGRAM TIMER funksjonen (OFF→ON eller ON→OFF).

Displayet vil enkeltvis bytte mellom "OFF TIMER" og "ON TIMER", deretter gå over til å vise TIMER funksjonen som skal starte først. - Program timer vil starte opp (hvis ON TMER har blitt valgt til å starte først, så vil delen stoppe opp på dette tidspunkt).

Hele displayet vil vises etter 5 sek.

Litt om Program Timer

• Program Timer lar deg integrere OFF Timer og ON Timer i en sekvens. Denne sekvensen kan tillate en overgang fra OFF Timer til ON Timer, eller fra On Timer til Off Timer, inne en 24 timers periode.
• Den første Timer funksjonen som starter vil være den satt nærmest til nåværende tidspunkt. Rekkefølgen av innstillingen er vist med pilen på fjernkontrollens display (Off - On eller Off - On).
• Et eksempel på bruk av Program Timer kan være å la varmepumpen automatisk stoppe (Off Timer) etter at du har lagt deg, og så starte opp (On Timer) automatisk om morgenen før du står opp.

For å kansellere

Trykk på CANCEL TIMER knappen. Varmepumpen går tilbake til normal funksjon.

For å endre tidssettingen

Utfør deretter TIMER trinn 2 og 3.

Hvordan stoppe varmepumpa. Når Timeren er i bruk

Trykk på START/STOP knappen.

Endre innstillingen

∅nsker du å endre innstillingene (Mode, Fan Speed, temperatur Setting), etter at du har satt timeren. Vent til displayet har gått tilbake til normalt utseende, trykk deretter på ønskede knapper alt etter hva du vil endre.

For å kansellere

Bruk TIMER MODE knappen for å velge "CANCEL". Varmepumpen vil gå tilbake til normal modus.

For å endre tidssettingen

1. Følg instruksjonene som er gitt i "ON og OFF innstillinger" for å endre tidsinnstillingen til det du ønsker.
2. Trykk på TIMER MODE knappen for å velge enten OFF – ON eller ON – OFF.

Hvordan avbryte luftkondisjoneringen när Timerfunksjonen er i gang

Trykk på START/STOP knappen.

∅nsker du å endre innstillingene (Mode, Fan Speed, temperatur Setting), etter at du har satt timeren. Vent til displayet har gått tilbake til normalt utseende, trykk deretter på ønskede knapper alt etter hva du vil endre.

Ulikt fra andre timer funksjoner, er SLEEP timeren brukt til å sette en bestemt tid fram til varmepumpen stopper.

Hvordan bruke SLEEP timer

Trykk på SLEEP knappen. (Fig. 6 22). (Det spiller ingen rolle om pumpa går eller er stoppet).

Når denne funksjonen er valgt vil OPERATION Indikator Lampen (rød) (Fig. 3 ⑤) og TIMER indikatorlampen (grønn) (Fig. 3 ⑥) lyse på innedelen.

Trykk Sleep knappen (fig. 6 ^22 ) på nytt og sett tiden med Set Temp / Set Time knappene (fig. 6 ^28 )

Still tiden imens timer mode displayet blinker (blinkingen vil vare i omtrent fem sekunder.).

Etter ca. 5 sekunder vil displayet på fjernkontrollen gå tilbake til normalt utseende.

Tillegg om SLEEP timer

For å unngå store svingninger i temperaturen ved bruk av SLEEP, er SLEEP timer funksjonen utstyrt med automatisk regulering av termostaten og temperaturen i forhold til tiden du setter. Når tiden du satte er gått vil varmepumpa stoppe.

Ved bruk av Heating:

Når du har satt SLEEP timer, vil termostaten senkes med 1°C hver halvtime. Når termostaten er satt ned 4°C vil den holdes der til tiden du satte har gått og varmepumpa automatisk blir slått av.

Ved bruk av Cooling/Dry:

Når du har satt SLEEP timer, vil termostaten øke med 1°C hver time. Når termostaten har økt 2°C vil den holdes der til tiden du satte har gått og varmepumpa automatisk blir slått av.

1°C 2°C 3°C 4°C 30 minutter 1 time 1 time 30 minutter Satt tid

Trykk på TIMER knappen for å velge TIMER RESET. Pumpen går tilbake til normal funksjon.

Trykk på START/STOP knappen.

Vertikal (opp-ned) retning på luftstrømmen kan du justere ved å trykke på SET knappen.

Horizontal (høyre-venstre) luftstrøm justeres ved å manuelt endre vinkelen på luftspjeldene.

Hver gang du trykker på knappen vil spjeldene justeres i følgende rekkefølge:

Displayet på fjernkontrollen forandrer seg ikke.

Høyre-venstre justering

Justere høyre-venstre luftspjeld.

- Juster manuelt innstillingen av høyre-venstre spjeld til ønsket posisjon.

Høyre-venstre Luftspjeld Hendel Hendel (tre plasser)

FARE!

- Stikk aldri fingre eller andre gjenstander inn mellom spjeldene da dette kan skade spjeld eller vifter i innedelen og også forårsake skade på mennesker.

• Bruk alltid fjernkontrollen ved justering av spjeldene for vertikal luftstrøm. Justering av disse manuelt kan føre til skade og feil styring av spjeldene. Blir manuell justering allikevel prøvd må du stoppe og starte spjeldene igjen. Dette skal normalt være nok til at de fungerer igjen.
• Bruker du cooling eller dry mode må du ikke la luftspjeldene for vertikal varm luftstrøm stå i posisjon ④ - ⑦ for lenge da vann som kommer av kondensering kan renne ned på spjeldene og videre dryppe fra innedelen. Blir spjeldene stående i denne posisjonen vil de allikevel returnere automatisk til posisjon ③ etter 30 minutter.
• Bruker du varmepumpa i rom med husdyr, barn, eldre eller syke bør du vurdere nøye retningen av luftstrømmen.

! FARE!

- Når du skal justere høyre-venstre luftspjeld må du først stoppe varmepumpen og forsikre deg om at pumpen har stoppet helt før du justerer disse spjeldene.

Start varmepumpa før du utfører denne funksjonen.

Hvordan velge SWING funksjonen

Trykk på SWING knappen (Fig. 6③2).

SWING Display lampen(Fig. 7④5) vil lyse.

I denne modusen vil luftspjeldene svinge automatisk for å styre luften opp og ned.

Hvordan stoppe SWING funksjonen

Trykk på SWING knappen (Fig. 6③2) en gang til.

SWING Display lampen (Fig. 7④5) vil slokne.

Spjeldene vil gå tilbake til der de sto før SWING funksjonen ble satt igang.

Litt om SWING funksjonen

I cooling/Dry modus : Spjeldene svinger mellom 1 og 3.

I heating modus : Spjeldene svinger mellom ③ og ⑦.

- SWING kan stoppe midlertidig når viftene i innedelen ikke går, eller går på svært lav hastighet.

Du kan "tørke opp" innedelen ved å bruke denne funksjonen, slik at du unngår fuktighet blandet med støv og utvikling av bakterier. COIL DRY funksjonen vil gå i 20 minutter etter at du har trykket på COIL DRY knappen og deretter automatisk stoppe.

Hvordan velge COIL DRY funksjonen

Trykk på COIL DRY knappen (Fig. 6 ^25 ). Dette kan gjøres både när varmepumpa er på eller av.

Lampa til COIL DRY (Fig. 7 ^43 ) vil lyse. Etter 20 minutter vil den automatisk slokne.

Hvordan kansellere COIL DRY funksjonen

Trykk på START/STOP knappen (Fig. 6 ^30 ) när pumpa står i COIL DRY funksjonen.

Lampa til COIL DRY (Fig. 7 43) vil slokne og COIL DRY funksjonen vil stoppe.

Litt om COIL DRY funksjonen

• Trykker du COIL DRY knappen en gang til når varmepumpa allerede står i denne modusen, starter du funksjonen på nytt.
  • COIL DRY funksjonen har ingen innvirkning på støv og bakterier som allerede er kommet i varmepumpa.

Hvordan bruke manuell innstillingene på innedelen

Trykk på MANUAL AUTO knappen (Fig.②) på innedelen.

For å stoppe varmepumpa, trykk på MANUAL AUTO knappen en gang til.

(Knappen finner du på innsiden av frontpanelet)

• Når du styrer varmepumpa manuelt vil den automatisk bli satt i auto modus (se side 6).
• Viftehastigheten vil være satt til "AUTO" og termostaten på standard (24°C).

ADVARSEL!

• Husk å kople fra strømkabel før du begynner rengjøring og vedlikehold.
• Kontroller at frontpanelet er satt korrekt på plass (Fig.1 9).
• Unngå berøring av varmeveksleren ved innsetting og uttaking av luftfilter, da dette kan føre til skader på deg selv.

Viktig: Du må jevnlig inspisere (normalt 1-2 ganger pr. mnd) og vedlikeholde (normalt 1-2 ganger pr. år) både inne- og utedel på varmepumpen. Vi anbefaler at du tegner en vedlikeholds- og service avtale med montøren. Dette sikrer deg både stabil og lang levetid på varmepumpen. Intervallene på dette vedlikeholdet vil variere alt etter hvor du bor i landet med hensyn til vær og vind og luftforurensing. Uten dette vedlikeholdet vil effekten og levetiden reduseres samt at reklamasjonsretten/garantien kan falle bort i sin helhet. Under ser du hvordan innedelen må rengjøres. Utedelen må rengjøres med mildt såpevann og all skitt og støv må fjernes ra luftinntak/rillene og fra luftutblåsningen. Dreneringshullet i bunnpannen må holdes åpent og eventuell skitt innvendig på utedelen må fjernes (vi anbefaler at dette blir gjort av installatøren).

Rengjøring av frontpanel

1. Ta av frontpanelet.

1. Plasser hånden din ved pilhodet for å løsne frontpanelet. Sving panelet så det peker rett frem (løft opp og frem).
2. Løft panelet for deretter å ta det av.

Frontpanel

2. Rengjør med vann.

Fjern støv med støvsuger, vask enheten med varmt vann og tørk deretter med en myk klut.

3. Hvordan installere frontpanelet.

1. Trekk hendlene helt tilbake
2. Hold frontpanelet horisontalt og sett fest hengslene øverst på høyre og venstre side
3. Lukk panelet ved å trykke på pilen som indikert på tegningen.

Hvordan rengjøre luftfilter

1. Ta av frontpanelet, og fjern luftfilteret.

Åpne frontpanelet og ta ut luftfilteret. Løft hendelen for luftfilteret og ta av krokene i bunnen (to steder). Hold i luft-filteret med begge hender og dra det rett ut. Sammen med filteret vil også rammen komme ut.

Luftfilter hendel Kroker

2. Fjern støvet ved støvtørking eller støvsuging.

3. Sett i luftfilteret og steng frontpanelet

1. Sett inn filtret på begge sider på panelet, og trykk helt inn. Vær sikker på at begge nedre lappene er på riktig plass i hullene på panelet.

2. Lukk frontpanelet. Kroker

( eksemplet er vist uten at frontpanelet er montert.)

• Støv i luft filteret kan vaskes ved å bruke støvsuger eller ved å vaske med mildt vaskemiddel og varmt vann. Hvis du vasker luft filteret med vann, se til at det tørker før du setter det på plass.
• Hvis skitt får lov til å samle seg opp på luft filteret, vil luft strømningen reduseres, senke effektiviteten på driften og skape støy.
• I løpet av normal bruk, bør filteret rengjøres hver 14.dag.

Hvordan installer luftfiltrene

1. Ta av frontpanelet og ta ut filtrene

Luftfilter (høyre og venstre)

2. Installer luftfiltrene (2 sett)

1. Sett luftfilteret inn i filterrammen

1. Løft hendelen på begge sider for luftfilteret med de to krokene bak filterrammen.

Kroker (2 på baksiden) Hendel (2 plasser)

Pass på at luftfilteret ikke går utenfor rammen.

1. Fest krokene på luftfilteret på de 4 festestedene oppe og nede på luftfilterrammen.

Bakside på filter Feste, Kroker (4 steder)

3. Sett inn de to luftfiltrene og steng frontpanelet.

Luftfilter (høyre og venstre)

- Når luftfiltrene brukes økes effekten om viften settes til 'High'.

Bytt ut filtrene med følgende komponenter (kjøpes separat).

Luftfilter (høyre og venstre)

2. Bytt de ut med to nye filter

1. Ta vekk de gamle filtrene i motsatt rekkefølge som installeringen.
2. Installer på samme måte som installeringen av luftfiltersettet.

3. Installer de to luftfiltrene og steng frontpanelet.

Luftfilter (høyre og venstre)

Litt om luftfiltrene

• Luftfiltrene skal kastes etter bruk (de kan ikke vaskes eller gjenbrukes).
• Bruk filtrene så snart som mulig etter at pakningen er åpnet. Effekten av luftrensingen går ned om filtrene blir liggende i pakningen.
• Filtrene bør byttes ut hver 3. mnd.

Vennligs kjøp luftfilter UTR-FA03-2 (selges separat) ved bytting av filter

• Filtrene bør bytes hvert 3. år for å opprettholde dufteffekten.
  • Filterrammen er ikke et one-off produkt.

Vennligs kjøp luftfilter UTR-FA03-3 (selges separat) ved bytting av filter

Vedlikehold av luftfiltrene

Vennligst rens filteret hver 3. mnd på følgende måte.

1. Ta ut duftfilteret
2. Vaskes med vann og lufttørkes

- Filtrene spyles under høyt trykk i varmt vann til filtrenes overflate er dekt med vann

1. Reinstaller duftfilteret.

2. Når du bruker varmepumpa sammenhengende over lengre perioder vil det bygge seg opp støv i innedelen. Det er der for viktig at du inspiserer varmepumpa med jevne mellomrom slik at nødvendig renhold og vedlikehold blir gjennomført. Trenger du mer informasjon tar du kontakt med forhandleren.

3. Ved rengjøring må ikke vannet være over 40C, og du må heller ikke bruke sterke vaskemidler eller kjemikalier.
4. Bruk ikke luftrensespray eller insektspray på varmepumpa.
5. Skal du slå av varmepumpa for en lengre periode (over 1 måned) må du la den gå i viftemodus en halv dag slik at alle delene i innedelen blir tørre (dette gjelder spesielt i aircondition modus).

PROBLEML∅SING

ADVARSEL!

I tilfeller med feil (brent lukt, etc.), stopp varmepumpa, kople fra strømkabelen og kontakt forhandleren/service. Ved å trykke på start/stop knappen kopler du ikke fra strømmen. Kople derfor fra strømkontakten fra støpselet.

Før du kontakter forhandleren/service skal du gjøre dette:

	Symtomer	Problem Se	side
NORMALFUNKJON	Starter ikke med en gang:	• Blir varmepumpa stoppet og så startet igjen med en gang, vil ikke kompressoren i utedelen starte før etter 3 minutter. Dette er for å unngå at sikringer på strømkursen går.• Blir strømkabelen frakoplet og så koplet til igjen vil en innebygget sikkerhetsfunksjon starte. Denne funksjonen vil gå i 3 minutter og hindre oppstart i denne perioden.	-
	Lyderkommer fra innedelen:	• Under vanlig drift og rett etter stopp kan du kanskje høre lyd som ligner på vann i rør. Dette kan også skje 2-3 minutter etter start. Noe som skyldes gassen som sirkulerer i systemet.• I bruk kan det også forekomme små knirkelyder. Dette skyldes ekspandering i materialet i innedelen som skyldes temperaturendringer.	-
		• Ved bruk i varmemodus kan det oppstå en suselyd. Dette skyldes den automatiske defrostingen av utedelen.	14
	Lukt: • Lukt kan	komme fra innedelen. Dette skyldes lukt som kommer fra rommet. For eksempel lukt fra møbler, gardiner, tobakk osv. som blir sirkulert gjennom innedelen.	-
	Fukt og dampkommer fra innedelen:	• I Cooling eller Dry modus kan det komme en tynn damp fra innedelen. Dette kan skje når varm luft blir kjølt ned.	-
		• I Heating mode kan viften i utedelen stoppe og damp komme ut. Dette skylden den automatiske defrostingen.	14
	Luftstrømmener svak eller stoppet:	• Ved oppstart i Heating modus går viftene sakte. Dette gjøres helt til delene er blitt varmet opp.• I Heating modus når du har fått den temperaturen du har bedt om vil utedelen stoppe og viftene på innedelen gå på laveste hastighet. Vil du varme opp mer må du sette termostaten på pumpa høyere.	-
		• I Heating modus vil varmepumpa stoppe i mellom 7 og 15 minutter for automatisk defrosting. Under denne prosessen vil operation lampa blinke på innedelen.	14
		• Viftene kan gå på laveste hastighet i DRY modus eller når temperaturen i rommet overvåkes.	5
		• I SUPER QUIET modus vil viftene også operere på laveste hastighet.	5
		• I AUTO modus kan viftene også operere laveste hastighet.	5
	Vann kommerfra utedelen:	• I Heating modus kan det komme vann fra utedelen. Dette skyldes den automatiske defrostingen.	14
	Symptomer Dette må du sjekke Se		side
SJEKK EN GANG TIL	Varmepumpa starter ikke:	• Er strømkabelen koplet til strømnettet?• Er det strøm på nettet?• Har det gått sikringer?	-
		• Er TIMER funksjonen aktivert?	7-8
	Dårlig kjøleeffekt: • Er luftfilteret skittent?• Er luftgjennomstrømmingen blokkert?• Har du satt termostat og temperatur riktig?• Er det et vindu eller dør åpen?• Står solen rett inn gjennom vinduene? (trekk for gardinene)Gjelder i cooling modus.• Står det noen varmekilder eller datamaskiner i rommet?Er det mange mennesker der? Gjelder i cooling modus.	-
		• Er pumpa satt i SUPER QUIET modus?	5
	Varmepumpa opererer ikke som vist på fjernkontrollen:	• Er batteriene i fjernkontrollen utladet?• Er batteriene satt i riktig?	4

Har du fortsatt problemer etter å ha foretatt disse sjekkpunktene, eller merker brent lukt eller TIMER lampen på innedelen blinker (Fig. 3⑥), og OPERATION indikatorlampe lyser (Fig. 3⑤). Stopp varmepumpa, kople fra strømkabelen (Fig. 1⑯) og kontakt forhandleren/service.

TIPS OM BRUK

Innstillinger og bruk

Heating modus

• Denne luft/luft varmepumpen utnytter varmen i lufta ute til å varme opp en gass som så føres inn i huset for så og varme opp rommet innedelen står i. Som et resultat av dette vil virkingsgraden synke når temperaturen ute synker. Føler du at varmen fra varmepumpen blir util strekkelig anbefaler vi at du bruker en annen varme kilde i tillegg til varmepumpen.
• Innedelen sirkulerer lufta i rommet den står i og varmer opp denne. Du må derfor regne med litt tid fra du starter varmepumpen til hele rommet er oppvarmet.

Datastyrt Automatisk Defrosting

• I Heating modus og med lave utetemperaturer kan det forekomme ising på utedelen som kan redusere effekten på varmepumpen. For å forhindre dette er varmepumpen utstyrt med automatisk avtining.
• Når denne funksjonen kopler inn vil varmepumpen stoppe. Avtining tar fra 7 til 15 minutter og Operation lindiaktor lampen vil blinke (rød) på innedelen.

Ved strømbrudd i strømnettet

Ved strømbrudd i strømnettet

- Ved strømbrudd vil varmepumpen starte automatisk når strømmen er tilbake, i samme modus som før strømbruddet.

- Skjer det strømbrudd ved bruk i TIMER modus vil tidsregningen begynne på nytt ved oppstart (eller stopp). Skjer dette vil Timer lampen blinke (se side 3).

- Bruk av andre elektriske apparater eller bruk av andre trådløse fjernkontroller i umiddelbar nærhet kan føre til ustabil drift av varmepumpen. Skjer dette kan du kople fra strømforsyningen og kople til denne igjen og så bruke fjernkontrollen til å stille inn ønsket drift på varmepumpen.

Temperatur og fuktighet

For ASYA 7-14	Cooling Mode Dry Mode	Heating Mode
Utetemperatur	Fra 10-43 °C Fra 10-43 °C Fra	- 15-24 °C
Innetemperatur	Fra 18-32 °C Fra 18-32 °C Fra	30 °C eller mindre

For ASYA 14-18	Cooling Mode Dry Mode	Heating Mode
Utetemperatur	Fra -10-43 °C Fra -10-43 °C Fra	– 15-24 °C
Innetemperatur	Fra 18-32 °C Fra 18-32 °C Fra	30 °C eller mindre

• Brukes varmepumpa i andre temperaturer enn de som er listet opp kan den innebyggede automatiske sikkerhetsfunksjonen starte for å forhindre eventuelle skader. Også i Cooling og Dry modus ved bruk under lavere temperaturer enn de som er listet opp kan varmeveksleren fryse og føre til vannlekkasjer og andre skader.
• Ikke bruk varmepumpa til annet enn oppvarming og avkjøling av rommet innedelen er plassert i.
• Brukes cooling modus over en lengre periode med høy luftfuktighet kan det danne seg vann på overflaten på innedelen som igjen kan dryppe ned på gulvet eller eventuelle gjenstander under. (omtrent 80% luftfuktighet eller mere).

Tips til sparing av strøm

• Når ute temperaturen er lav (fra ca 10 °C eller lavere), vil varmepumpen trekke 20-40W så lenge ledningen er i stikkontakten. Dette gjelder også når varmepumpen er slått av.
• Ta ut stikkontakten när varmepumpen er slått av i lengre tid, for å spare strøm.

GARANTIFORHOLDET

• Garanti må for å kunne gjøres gjeldene (reklamasjon) meldes primært installatør/ eller forhandler snarest – og senest to måneder etter at mangelen er oppdaget. Reklamasjon må senest skje to år etter forbrukeren overtok varmepumpen. Dersom tingen eller deler av den i vanlig bruk er ment å være vesentlig lengre, er fristen for å reklamere fem år.
• For å opprettholde garantien, er det viktig at det er utført jevnlig vedlikehold og service som er beskrevet i denne bruksanvisning. For at garanti skal gjelde, må eventuelle inngrep i varmepumpen foretas av installatør. En videre forutsetning for at garantien er at det installert jordfeilbryter på strømkursen som varmepumpen er tilknyttet, og varmepumpen må også være installert av godkjent sertifisert Fujitsu-montør. Er ikke disse punktene oppfylt, gjelder ikke garantien. Kunden vil i forbindelse med kjøp av varmepumpe og installasjon måtte skrive under på at varmepumpen er levert og at det er gitt tilstrekelig opplæring for betjeningen av denne, samt at kunden også er innforstått med og har akseptert betingelsene for garanti.
• Vi anbefaler at du tegner en vedlikeholds- og service avtale med montøren. Dette sikrer deg både stabil og lang levetid på varmepumpen.

B0 4001 B0 54001 Certified certificate ID: 89234 Certified number: 09 204 3200 Fujitsu General (Thailand) Co., Ltd.
