Bruksanvisning ventilator BV 630

Gratulerer med din nye Beha ventilator. Du har kjøpt et moderne produkt av høy kvalitet. I tillegg er det enkelt å betjene. Denne håndboken gjelder for BV 630. Utvikling av nye produkter er en kontinuerlig prosess. Vi tar derfor for behold om endringer av funksjoner og eventuelle trykkfeil i denne bruks- og montasjeanvisningen.

Kjøkkenventialtor BV 630 er beregnet på montering under overskap, innfelt eller mellom skap. Ventilatoren er utstyrt mod Easy-Clean motorpakke, halogenpærer og metalltrådfilter. Kjøkkenventilator BV 630 har fire hastigheter og tidsstyr ventilasjonsstilling. Installasjon, pleie, vedlikehold etc. fremgår i denne bruksanvisningen.

Bil godt kjent med din nye ventilator, les håndboken nøye og ta vare på den! Vær spesielt oppmerksom på produsentens merknader og råd for sikker bruk.

Vi håper du blir fornøyd med produktet!

Med vennlig hilsen

Beha Elektro AS

PS: Vi gjør oppmerksom på at ventilatoren som er beskrevet i denne håndboken kun er beregnet for privat bruk.

VIKTIG!

Der er ikke tillatt å flambere under ventilatoren.

Tilstrekkelig med luft må tilføres rommet när ventilatoren benyttes samtidig med produkter som bruker annen energi enn elektrisk energi, f.eks. gass topp, gass varmeovner, ved/oljefyr etc.

INSTALLASJONBV 630

INSTALLASJON

Stuss ∅ 160-125 mmm festebraketter, skruer m.m. leveres sammen med ventilatoren. Avlop for utbläsningsluften må utfores i samsvar med gjeldende forskrifter. Utbläsnings luften må ikke ledes inn i røyk kanal som brukes som avlop for roykgasser fra f.eks. gass-, olje- eller vedoven.

Montering av ventilatoren

Avstanden mellom komfyren og ventilatoren må være minst 50 cm. Med gasskomfyr økes avstanden til 65 cm. Dersom produsenten av gasskomfyren anbefaler at ventilatoren monteres høyore, må det tas hensyn til dette.

Ta løs filteret og motorenheten for montering, se fig. 6, fig. 7 og fig. 8. Ventilatoren kan plasseres under overskap, innfelt eller mellom skap. Under skap skrus viften fast med 4 skruer 3,8 x 30, fig 1. Mellom skap eller innfelt monteres ventilatoren ved hjelp av festlebraketter. Festebrakettene og ventilatoren skrus fast med 8 skruer 3,5 x 13, fig. 2. Festebrakettene skrus fast med de fasede hjørnene utover og i flukt med fremkanten på skapet,

fig. 2A, alternativt monteres festebrakettene mot fronten på vifteoverskapet fig 2B. Ventilatoren skrus deretter fast til festebrakettene. Sett tilbake motorenheten og filteret.

Merk: Ved montering av ventilatorsslange, må denne monteres utstrukket nærmest tilkoplingen, fig. 3.

Elektrisk installasjon

Kjøkkenventilatoren leveres med på montert stromkabel utstyrl med sløpsel for jordet stromkontakt. Stromkontakten må være tilgjengelig etter installasjonen.

Annen type tilkopling eller bytte av stromkabel må utfores av godkjent elektriker.

OBS!

Ventilatoren er utstyrt med en elektronisk motorstyring som etter tilkobling utfører en automatisk selvtest i ca. 10 sekunder. Ikke bruk kontrollpanelet mens dette pågår.

BRUK OG VELIKEHOLD

BV 630

SLIK BRUKES VENTILATOREN:

Det er ikke tillatt å flambere under kjøkkenventilatoren. Rommet må ha tilstrekkelig lufttilforsel när kjøkkenventilatoron er i bruk, samtidig med produkter som bruker annen energi enn strom, f.eks. gasskomfyrer, gasskaminer, poiser, vedovner, oljokjoler osv.

Personer med nedsatte mentale, sensoriske eller fysiske ovner samt barn skal ha grundig informasjon om hvordan produktet fungerer for de tar det i bruk.

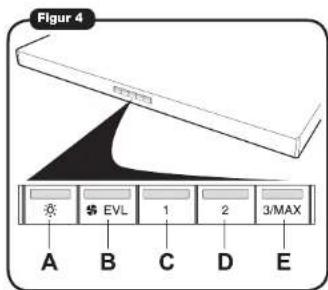

Funksjon (fig. 4)

A - Belysning. Trykk én gang for arbeldslys. Trykk en gang til for generell belysning.

B - Ventilasjonsposisjon lavlydstrinn EVL Ventilatoren går på lav hastighet og slår seg automatisk av etter 60 minutter.

C - Hastighet 1

D - Hastighet 2

E - Hastighet 3/MAX Et trykk gir hastighet 3 og hvis knappen holdes inne i mer enn to sekunder, vil "turbo" MAX hastighet starte. Det grønne signallyset i bryterknappen vil da bli stående og bilinke inntil ventilatoron slår søg ned igjen til trinn 3 etter cirka 10 minutter.

Ventilatoren kan startes og stoppes med samtlige knapper. Start gjeme ventilatoren for mataging for å forhindre at osen sprer seg i rommet. Tilpass hastigheten i forhold til type matlaging. La gjeme ventilatoren stå i ventilasjonsposisjon (A) en stund etter matlaging.

VIKTIG! Fare for brann kan oppstå hvis ikke ventilatoren gjøres ren så ofte som anbefalt.

BRUK OG VELIKEHOLD

BV 630

Filteret skal rengjøres minst annenhver måned ved normal bruk. Rengjør oftere ved intensiv bruk. Viftehjul, sidegitter og innsiden av vilten må rengjøres minst to ganger i året.

Filtro, vittenhjul og sidogitter kan vaskos i oppvaskmaskin, men kan også blotlegges i varmt vann med oppvaskmiddel. De ovrige delone av ventilatoren avtorkos med klut fuktet med vann og oppvaskmiddel. Se til at motoren og elektriske koblinger ikke utsettes for fuktighet.

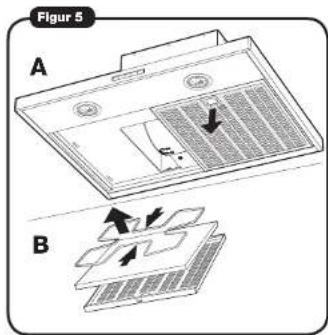

Filterkassetten løsnes ved å dra den rett ned ved hjelp av de runde hullene i filterplaten, fig. 5A. Ved bløtlegging, ta filteret fra hverandre og fjem filterduken ved å klemme sammen trådbøylen, fig. 5B.

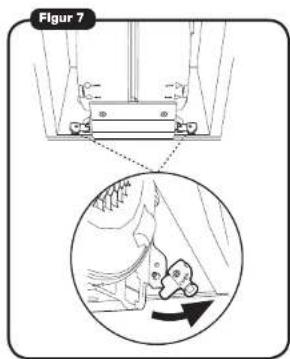

Motorpakken demonteres ved først å løsne stromkontakten på siden av motoren, fig. 6. Vri sperrehakene, fig. 7, som holder motorpakken på plass. Dra enheten utover slik at den frigjøres fra styrehakon og derettor nedover.

Sidogitterot losnes ved å løtte opp spørerhaken med en skrutrekker og vri gitteret i pilens retning, fig. 8. Viftehjulet losnes ved å klemme sammen plasttappene i sontrum av hjulet samtidig som hjulet trekkes ut, fig. 9.

Etter rengjøring og tørking settos delone sammen i omvendt rekkefølge. Kontroller at doler snopper på plass og at motorøakken og stromstopslet sitter godt fast! Hvis filterduken i feltfilteret er blitt talt løs, kontroller at tråcbøylen blir plassert i sentrum av filterot, fig. 5B.

VIKTIG! Selve motorenheten som vises i fig 9, må ikke vaskes eller utsettes for fuktighet!

VEDLIKEHOLD BV 630

VENTILATOR BV 630

BYTTE AV HALOGENPÆRER

Slå av strømtilførselen på ventilatoren, vent med å bytte til pæren er avkjølt. OBS! Fare for brannskader, da halogenpæren kan være svært varm.

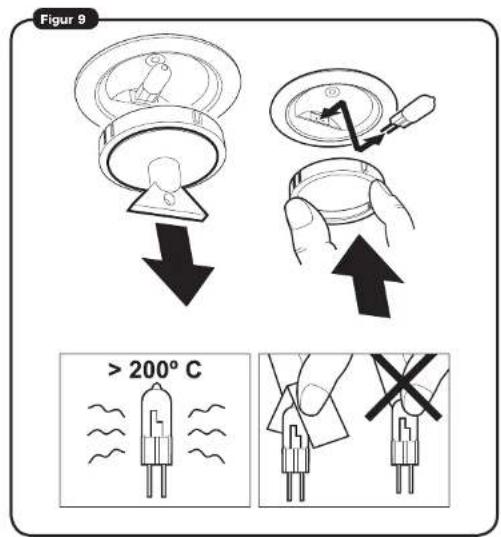

Losne lampeglasset ved hjelp av sugeproppen som følger med, fig 9. Lyspæren er nå tilgjengelig for utskifting.

Sett lampeglasset tilbake uten å bruke sugeproppen.

EKSTRAUTSTYR

Kanalsett for tilkobling til ventilasjonskanal BV 154

TEKNISKE DATA

Bredde: 60 cm

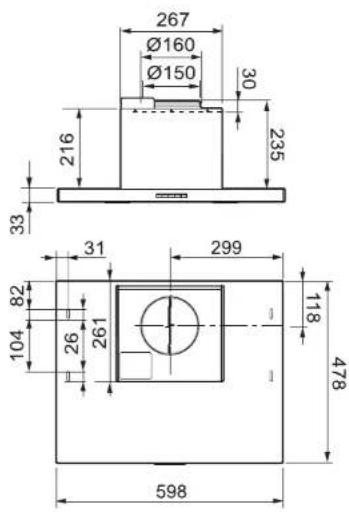

Mål: se måltegning

El. tillkobling: 230 V - jordet

Effekt: Motor 205 watt
