BRUKSANVISNING BV 950 Beha

Kombinert trykk-vri bryter for hastighet og belysning

A - Vmbrytor for ventilator motor.

B - Trykchnapp for belyshing

Benytt hastighet 2 ved normal matlagning, hastighet 3 ved høy osutvikling, og hastighet 1 ved etterventilasjon.

Der er ikke tillatt å flambere under ventilatoren. Tilstrekkelig med luft må tilferes rommet när ventilatoren benyttes samtidig med produkter som bruker annen energi enn elektrisk energi, I.eks. gass topp. gass varmeovner, vedöljefyr etc.

VEDLIKEHOLD

Rengioring

Ventillatoren forkes av med en fuktet vaskelklut og såpe. Filteret ber rengjares ca. 2 ganger pr. måned ved normalt bruk. Filter og viftehjul kan tas les ved rengjeringen. Ta les filterkassetten ved a trykke inn sneppene i framkant. Ta fra hverandre filteret og frigjer filterduken ved å løsne filterholderen, fig. 2. Blætegg filterduken og filterkurven i varmt vann blandet med oppvaskmiddel. Filterkassetten (med filter) kan også vaskes i oppvaskmaskin. Noan ganger pr. år ber ventilla-toren rengjares innvendig. Ta los linnugningsringen, dra deretter viftehjulet les fra motoren, fig. 3. Tørk innvendig mod fille fuktet i såpevann. Viftehjulet og innsugnings-ringen vaskes i oppvaskmaskin eller ved blætlegging i såpevann. Viftehjulet og innsugningsringen trykkes op på plass etter rengjeringen. Sett tilbake filterkassetten og trykk opp slik at den låses fast i sneppene.

Fare for brann kan oppstå hvis ikke ventilatoren gjøres ren så ofte som angitt.

Bytte av Iysrør

Lampeglasset løsnes ved å trykke sneppene mot fronten.

fig 4. Lysrøret er nå tilgjengelig for bytte.

Kontroller at sikringen er hel. Prøv belysningen og alle hastigheter slik at du vet hva som ikke virker for serviceavdelningen kontakles.

Garanti

Garanti i henhold til NEL's betingelser. Kjøpsdokument gis av forhandler.

Reklamasjonsordning

Reklamasjonsordning iflg. NEL's bestemmelser

122293:0420

Kanalsett for tilkobling til ventilasjonskanal. type BV 153

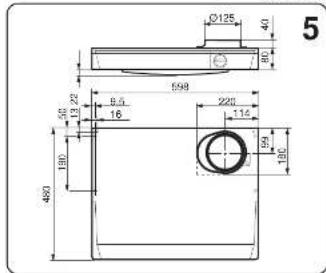

TEKNISKE DATA

Bredde: 60 c

Utblåsningsluiten kan ikke ledes inn i pipens røkekanal hvis denne brukes for oppvarming. Avledning av utblåsningsluiten skal utfares i henhold till forskritter fra berørt myndighet (Bygningskontrollon). Ventilasjonen av rommet må tilpasses slik at ventilatom ikke lager problemer for andre pipetilstuttede oppvarmingssystem i huset.

Tilslutningsstuss, automatspjeld og skruer for montering leveres med inni ventilatoren. (Ta las filteret, se fig. 2). Automatspjeldet benyttes for å minske eventuelt kaldras når ventilatoren ikke brukes.

OBS! Ved installasjon der separat grunn-ventilasjon ikke finnes, kappes spjeldet ved markeringen.

Fest stussen på ventilatoren, flg. 6.

Plasser deretter spjeldet i stussen. flg. 7.

Montering av ventilatoren

Ventilatoren kan plasseres under eller innfelt i skaprekken, se framsiden respektiv fig. 8.

Avstanden mellom komlyr og ventilator må være minsl 40 cm. Ved gasskomfyr økes avstanden til 65 cm.

Ventilatoren kan også monteres ved hjelp av veggfester som medfølger, fig. 9.

Anvisning for montering av tilbehør følger disse.

Obs! Ved montering av ileksibel kanal, må denne være rett nærmest stulsen fig 10.

Elektrisk Installasjon

Ventilatoren leveres med ledning og stapsel for tilkobling til jordet stikkontakt.

B - Trykk for belysning

Bruk hastighet 2. 3 eller 4 ved normal matlagning,

og hastighet 5 ved stor osutvikling.

Hastighet 1 benyttes ved etter/grunn-ventilasjon.

Der er ikke tillatt å flambere under ventilatoren. Tilstrekkelig med luft må tilferes rommet när ventilatoren benyttes samtidig med produkter som bruker annen energi enn elektrisk energi, i.eis. gass topp, gass varmeovner, ved/oljefyr etc.

Ventilatoren tørkes av med én fuktet vasckelut og såpe. Filterel bør rengjørus ca. 2 ganger pr. måned ved normalt bruk. Ventilatoren er ustryt med en automatisk filterkontroll (AFC). se fig 2 a, som sitter til venstre på fronten. Hvis filteret ikke rengjøres i henhold til anbefalingen ovenlar, viser filterkortoren redd, ddl og da er det behov for omgående rengjøring av filteret. Filter og viftehjul kan tas løs ved rengjøringen. Ta løs filterkassetten ved å trykke inn sneppene i framkant. Ta fra hverandre filteret og frigur metallrådstfilteret ved å løsne filterholderen, fig. 2 b. Blotlegg metallrädsfilteret og filterkurven i varmt vann blandet med oppvaskmiddel. Filterkassetten (med filter) kan også vaskes i oppvaskmaskin. Noan ganger pr. år bør ventilatoren rengjøres innvendig. Ta løs innsug-ningsringen, dra deretter viftehjulet lås fra motaren, fig. 3. Tørk innvendig med fille fuktet i såpevann. Viftehjulet og innsugnings- ringen vaskes i oppvaskmaskin eller ved blotlegging i såpevann. Viftehjulet og innsugningsringen trykkes op på plass etter rengjøringen. Sett tilbake filterkassetten og trykk opp slik at den låses fast i sneppene

Fare for brann kan oppstå hvis ikke ventilatoren gjores ren så olte som angilt.

Bytte Iysrør

Lampeglasset losnes ved a trykke sneppene mot fronten.

fig 4. Lysrøret er nå tilgjengelig for bytte.

Kontroller at sikringen er hel. Prøv belysningen og alle hastigheter slik at du vet hva som ikke virker far serviceavdelningen kontaktes.

Garanti

Garanti i henhold til NEL's betingelser. Kjepsdokument gis av forhandler.

Reklamasjonsordning

Reklamasjonsordning ifg. NEL's bestemmelser

122283:0420

Kanalsett for tilkobling til ventilasjonskanal, type BV 153

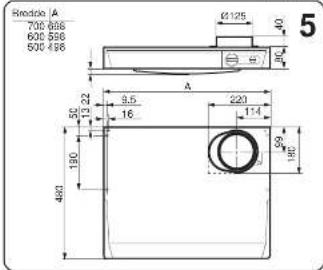

TEKNISKE DATA

Bredde: 50, 60 og 70 cm

Utblåsningsluften kan ikke ledes inn i pipens rakekanal hvis denne brukes for oppvarming. Avledning av utbåsningsluften skal utføres i henhold til foreskrifter fra berart myndighet (Bygningskontrollen). Ventilasjonen av rommet må tilpasses ses slik at ventilatoren ikke lager problemer for andre pipetilsluttede oppvarmingssystem i huset.

Tilslutningsstuss, automatspjeld og skruer for montering leveres med inni ventilatoren. (Ta les tilleret, se fig. 2). Automatspjeldet benyttes for å minske eventuelt kaldras når ventilatoren ikke brukes.

OBS! Ved installasjon der separat grunn-ventilasjon ikke finnes, kappes spieldet ved markeringen.

Fest stussen på ventilatoren, fig. 6.

Plasser deretter spjeldet i stussen, fig. 7.

Montering av ventilatoren

Ventilatoren kan plasseres under eller innfelt i skaprekken, se framsiden respektiv fig. 8.

Ventilatoren kan også monteres ved hjelp av vegglester som medlølger, fig. 9.

Anvisning for montering av tilbehør følger disse.

Obs! Ved montering av fleksibel kanal, må denne være rett nærmest stutsen fig 10.

Elektrisk Installasjon

Vantilatoren leveres med ledning og stopsel for tilkobling til jordet stikkontakt.

122283/0420
