Bruksanvisning ventilator BVR 965

Gratulerer med din nye Beha ventilator. Du har kjøpt et moderne produkt av høy kvalitet. I tillegg er det enkelt å betjene. Denne håndboken gjelder for BVR 965. Utvikling av nye produkter er en kontinuerlig prosess. Vi tar derfor for behold om endringer av funksjoner og eventuelle trykkfeil i denne bruks- og montasjeanvisningen.

Kjøkkenventialtor BVR 965 er laget for montering på vegg. Ventilatoren er utstyrt med Easy-Clean motorpakke, halogenlamper og metalltrådfilter. Kjøkkenventilatoren har fire hastigheter og tidsstyrt ventilasjonsstilling. Installasjon, pleie, vedlikehold etc. fremgår i denne bruksanvisningen.

Bil godt kjent med din nye ventilator, les håndboken neye og ta vare på den! Vær spesielt oppmerksom på produsentens merknader og råd for sikker bruk.

Vi håper du blir fornøyd med produktet!

Med vennlig hilsen

Beha Elektro AS

PS: Vi gjør oppmerksom på at ventilatoren som er beskrevet i denne håndboken kun er beregnet for privat bruk.

VIKTIG!

Der er ikke tillatt å flambere under ventilatoren.

Tilstrekkelig med luft må tilføres rommet når ventilatoren benyttes samtidig med produkter som bruker annen energi enn elektrisk energi, f.eks. gass topp, gass varmeovner, ved/oljefyr etc.

INSTALLASJONBVR 965

INSTALLASJON

Monteringsdetaljer, festeskruer m.m. leveros sammen med kjøkkenventilatoren. Avlop for utblåsningsluften må utfores i samsvar med gjeldende forskrifter. Utblåsnings luften må ikke ledes inn i rayk kanal som brukes som avlop for roykgasser fra f.eks. gass-, olje- eller vedoven.

Installasjonskomponenter

Deler som følger med, fig. 1:

C 2 stk. hjørneknekter til ovre avtrekksrørdel
E 7 stk. veggplugger 5,5 x 35
F 7 stk. skruer 4,2 x 32
G 4 stk. skruer 2,9 x 9,5
H 2 stk. skruer B6 x 8

Montering av ventilatoren

Avstanden mellom komfyron og ventilatoren må være minst 50 cm. Med gasskomfyr økes avstanden til 65 cm. Dersom produsenten av gasskom fyron anbefaler at ventilatoren monteres høyere, må del tas hensyn til dette.

OBS! Maks avstand mellom ventilatorens underkant og avtrekksrorets overkant er 940 mm.

Montering av veggfeste,

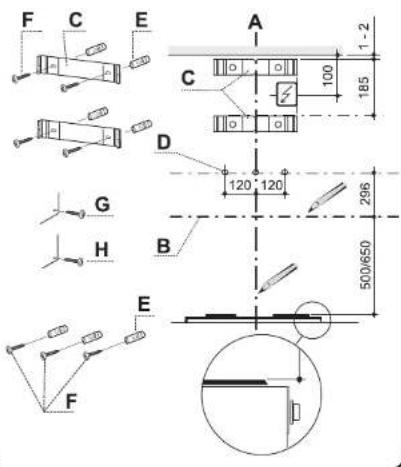

merking på veggen (fig.1) Marker en senterlinje A der kjokken ventilatoren skal monteres over kom fyren. Trekk en horisontal referanselinje B 500/650 mm over komfyren. Plasser det ovre avtrekksørfestel C på veggen

Figur 1

OBS! Ventilatoren er utstyrt med en elektronisk motorstyring som etter tilkobling utfører en automatisk selvtest i ca. 10 sekunder. Ikke bruk kontrollpanelet mens dette pågår.

som vist på togningen fig. 1. Mørk av fostets skruehull på veggen. Plasser det nederste avtrekksrørfestet C på veggen 185 mm under det overste festet og merk av festets skruehull på vøggen.

Mork av ventilatorfestones skruchull, D, på veggen som vist på tegningen, fig. 1. Bor et O 3,5 mm hull midt i samtlige opp-merkede punkt. Skru fast avtrekksror- og hettetestene mod skrue F (4,2 x 32 mm).

Hvis den medfolgende pluggen skal brukes, bores et ∅ 6 mm hull. Plasser veggpluggene E i hullene. Kontroller at pluggene er egnet for voggmateriallet.

Montering av kjøkkenhetten (fig. 2)

Skru de to skruene F i de forborede hullene. Heng opp ventilatoren og sorg for at den er vater! Fest skrue F.

Tilkobling av avtrekkskanal

Koble til kjøkkenventilatoren med rør eller slange ∅ 160 mm. Bruk en reduksjonshylsekobling hvis koblingen er ∅ 125 mm.

Merk: Ved montering av ventilatorsslange, må denne monteres utstrukket nærmest tilkoplingen, fig. 3.

Montering av avtrekksrør (fig. 4)

Avtrekksrør, øvre seksjon: Før de to sidene av den øvre avtrekksrørdelen forsiktig utover og hekt dem på festene C. Pass på at de sitter som de skal. Fest sidene til festene ved hjelp av de 4 skruene G (2,9 x 9,5).

Avtrekksrør, nedre seksjon: For de to sidene på den nedre avtrekksrørdelen forsiktig utover og hekt dem mellom den øvre avtrekksrørdelen og voggen. Pass på at de sitter som de skal. Fest sidene på den nedre delen til ventilatoren med de 2 skruene H (B6 x 8).

Elektrisk installasjon

Kjokkenventilatoren leveres med på montert stromkabel utstyrt med stopsel for jordet stromkontakt. Vegguttaket må være lett tilgjengelig etter installasjonen. Annen type tilkopling eller bytte av stromkabel må utføres av godkjent oloktriker.

Personer med nedsatte mentale, sensoriske eller fysiske evner samt barn skal ha grundig informasjon om hvordan produktet fungerer for de tar det i bruk.

SLIK BRUKES VENTILATOREN:

Det er ikke tillatt å flambere under kjøkkenventilatoren. Rommet må ha tilstrekkelig lufttilforsel när kjøkkenventilatoren or i bruk, samtidig med produkter som bruker annen energi enn strøm, f.eks. gasskomfyrer, gasskaminer, poiser, vedovner, oljekjeler osv.

Funksjon (fig. 5)

A - Belysning. Trykk en gang for arbeidslys. Trykk en gang til for generell belysning.

B - Ventilasjonsposisjon lavlydstrinn EVL Ventilatoren går på lav hastighet og slår seg automatisk av etter 60 minutter.

C - Hastighet 1

D - Hastighet 2

E - Hastighet 3/MAX Et trykk gir hastighet 3 og hvis knappen holdes inne i mer enn to sekunder vil "turbo" MAX hastighet starte. Det grønne signallyset i bryterknappen vil da bli stående og blinke inntil ventilatoren slår seg ned igjen bil trinn 3 etter cirka 10 minutter.

Ventilatoren kan startes og stoppes med samtlige knapper. Start gjeme ventilatoren for mataging for å forhindre at osen sører seg i rommet. Tilpass hastigheten i forhold til type matlaging. La gjeme ventilatoren stå i ventilasjonsposisjon (A) en stund etter matlaging.

Figur 5

Figur 6

VIKTIG! Fare for brann kan oppstå hvis ikke ventilatoren gjøres ren så ofte som anbefalt.

VEDLIKEHOLD BVR 965

VEDLIKEHOLD BVR 965

Filteret skal rengjøres minst annenhver måned ved normal bruk. Rengjør oftere ved intensiv bruk. Innsiden av ventilatoren skal rengjøres minst to ganger i året.

Fettfilteret vaskes i oppvaskmaskin, men kan også blotlegges i varmt vann med oppvaskmiddel. De øvrige delene av ventilatoren avtørkes med klut fuktet mod vann og oppvaskmiddel. Se til at motoren og elektriske koblinger ikke utsettes for fuktighet.

Fettfilteret løsnes ved å åpne klipsene fig. 6. Vær forsiktig mod filtrene og pass på at de ikke blir boyd. Sett filterkassettene tilbake etter rengjøring og pass på at de knepper på plass.

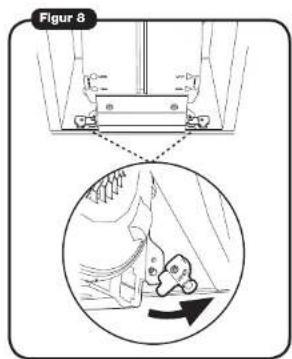

Motorpakken demonteres ved først å løsne strømkontakten på siden av motoren, fig. 7. Vri sperrehakene, fig. 8, som holder motorpakken på plass. Dra enheten utover slik at den frigløres fra styrehaken og deretter nedover.

Sidegitteret løsnes ved å løfte opp sperrehaken mod en skrutrekker og vri gitteret i pilens retning, fig. 9. Viftehjulet løsnes ved å klemme sammen plastlappene i sentrum av hjulet samtidig som hjulet trekkes ut, fig. 10.

Etter rengjøring og tørking settes delene sammen i omvendt rekkefølge. Kontroller at deler snepper på plass og at motorpakken og strømstøpslet sitter godt fast!

VIKTIG! Selve motorenheten som vises i fig 10, må ikke vaskes eller utsettes for fuktighet!

BYTTE AV HALOGENPÆRER

Slå av stromtilførselen på ventilatoren, vent med å bytte til pæren er avkjølt. OBS! Fare for brannskader, da halogenpæren kan være svært varm.

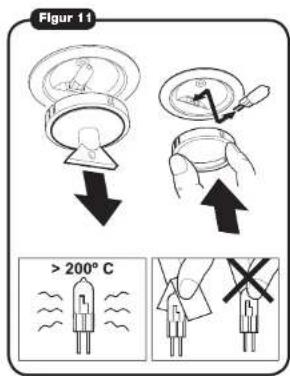

Losne lampoglasset ved hjelp av suge- proppen som følger med, fig 11. Lyspæren er nå tilgjengelig for utskifting.

Sett lampeglasset tilbake uten å bruke sugeproppen.

EKSTRAUTSTYR

Kanalsett for tilkobling til ventilasjonskanal BV 154

TEKNISKE DATA

Bredde: 90 cm

Mål: se måltegning

El. tilkooling: 230 V – med vemejording

Effekt: Motor 205 watt
