BRUKSANVISNING EHDP9730KK ELECTROLUX

Takk for at du har kjøpt et produkt fra Electrolux. Du har valgt et produkt som bringer flere tiår med erfaring og innovasjon med seg. Genial og stilig, og den er designet med tanke på deg. Du kan være trygg på at du får gode resultater hver gang du bruker den.

Gå inn på vårt nettsted for å finne:

Få råd om bruk, finne brosjyrer, feilsøking, serviceinformasjon:

www.electrolux.com

Registrer produktet ditt for å få bedre service:

www.registerelectrolux.com

Kjøp tilbehør, forbruksvarer og originale reservedeler til produktet ditt:

www.electrolux.com/shop

KUNDEST∅TTE OG SERVICE

Bruk alltid originale reservedeler. spare parts.

Når du kontakter vår autoriserte serviceavdeling, må du sørge for å ha følgende data for hånden: Modell, PNC (produktnummer), serienummer.

Informasjonen finner du på typeskiltet.

Advarsel/Forsiktig – Sikkerhetsinformasjon

Generell informasjon og tips

Miljøinformasjon

Med forbehold om endringer.

1. ⚠SIKKERHETSINFORMASJON

Les instruksjonene nøye før montering og bruk av produktet. Produsenten er ikke ansvarlig for eventuelle skader som skyldes feilaktig montering og bruk. Oppbevar produktets instruksjoner for fremtidig bruk.

1.1 Sikkerhet for barn og utsatte personer

• Dette produktet kan brukes av barn fra åtte år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap hvis de har tilsyn eller får instruksjon i sikker bruk av produktet og forstår hvilke farer som kan inntreffe.
• Ikke la barn leke med produktet.
• Oppbevar all emballasje utilgjengelig for barn.
• Hold barn og kjæledyr borte fra produktet når det brukes eller når den kjøler seg ned. Tilgjengelige deler er varme.
• Hvis produktet har en barnesikring, anbefaler vi at du aktiverer den.
• Rengjøring og vedlikehold skal ikke gjøres av barn med mindre de har tilsyn.
• Barn under 3 år, som ikke er under oppsyn, bør holdes unna produktet.

1.2 Generelt om sikkerhet

• Produktet og tilgjengelige deler blir varme under bruk. Ikke berør varmeelementene.
• Produktet er ikke beregnet for å brukes sammen med et separat fjernkontrollsystem eller et eksternt tidsur.
• Matlaging uten tilsyn på en komfyrtopp med fett eller olje kan være farlig og kan resultere i brann.
• Du må aldri prøve å slukke en brann med vann, men du må slå av produktet og deretter dekke flamme f.eks med et lokk eller et brannteppe.

• Ikke oppbevar gjenstander på kokeoverflatene.

• Metallgjenstander som kniver, gafler, skjeer og lokk må ikke legges på komfyrtoppen fordi de kan bli varme.

• Ikke bruk damprengjøring til å rengjøre produktet.
• Etter bruk slår du av komfyrtoppen med kontrollenheten. Ikke rett deg etter grytesensoren.
• Om glasskeramikkoverflaten / glassoverflaten har sprekker, skru av produktet for å unngå mulig elektrisk støt.
• Hvis strømkabelen er skadet, må den kun skiftes av et autorisert serviceverksted eller en lignende kvalifisert person for å unngå fare.

2. SIKKERHETSANVISNINGER

2.1 Installing

ADVARSEL!

Bare en kvalifisert person må installere dette produktet.

• Fjern all emballasjen
• Ikke monter eller bruk et skadet produkt.
• Følg monteringsanvisningene som følger med produktet.
  • Overhold minimumsavstanden fra andre produkter og enheter.
• Vær alltid forsiktig når du flytter produktet, fordi det er tungt. Bruk alltid vernehansker.
• Dekk overflatene med tetningsmiddel for å forhindre at fuktighet forårsaker svelling.
• Beskytt produktets bunn mot damp og fuktighet.
• Ikke monter produktet ved siden av en dør eller under et vindu. Dette hindrer varme kokekar fra å falle ned fra produktet när døren eller vinduet er åpnet.
• Dersom produktet innstalleres over skuffene må du sørge for at rommet mellom bunnen av produktet og den øverste skuffen er nok for luftsirkulasjon.
• Produktets bunn kan bli varm. Vi anbefaler at du monterer et ikke-brennbart separasjonspanel under produktet, for å forhindre tilgang til bunnen.

- Sørg for at ventilasjonavstanden på 2 mm mellom arbeidsplaten og fronten på den nedre enheten er fri. Garantien dekker ikke skader forårsaket av mangel på tilstrekkelig ventilasjonsplass.

2.2 Elektrisk tilkopling

ADVARSEL!

Fare for brann og elektrisk støt.

• Alle elektriske tilkoblinger skal utføres av en kvalifisert elektriker.
• Produktet må være jordet.
• Før enhver operasjon må du sørge for at produktet er koblet fra strømforsyningen.
• Kontroller at det er samsvar mellom den elektriske informasjonen på typeskiltet og strømforsyningen i huset. Hvis det ikke er det, må du kontakt en elektriker.
• Sørg for at produktet er riktig montert. Løs og feil strømkabel eller støpsel (hvis aktuelt) kan gjøre at koblingsklemmen blir for varm.
• Bruk riktig strømkabel.
• Sørg for at strømkabelen ikke floker seg.
• Sørg for at støtbeskyttelse er montert.
• Bruk strekkavlasteren på kabelen.
• Sørg for at strømkabelen eller støpselet (hvis aktuelt) ikke berører det varme produktet eller varme kokekar, när du

kobler produktet til stikkontaktene i nærheten

• Ikke bruk doble stikkontakter eller skjøteledninger.
• Pass på at støpselet (hvis aktuelt) og strømkabelen ikke blir påført skade. Kontakt servicesenteret eller en elektriker for å bytte en ødelagt strømkabel.
• Støtbeskyttelsen til strømførende og isolerte deler må festes på en måte som gjør at den ikke kan fjernes uten verktøy.
• Ikke sett støpselet i stikkontakten før monteringen er fullført. Kontroller at det er tilgang til stikkontakten etter monteringen.
• Hvis stikkontakten er løs, ikke koble til strømpluggen.
• Ikke trekk i kabelen for å koble fra produktet. Trekk alltid i selve støpselet.
• Bruk bare riktige isolasjonsenheter: vernebrytere, sikringer (sikringer av skrutypen skal fjernes fra holderen), jordfeilbrytere og kontaktorer.
• Den elektriske monteringen må ha en isoleringsenhet som lar deg frakoble produktet fra strømnettet ved alle poler. Isoleringsenheten må ha en kontaktåpningsbredde på minst 3 mm.

2.3 Bruk

ADVARSEL!

Risiko for skade, brannskader og elektrisk støt.

• Fjern om nødvendig all emballasje, merking og beskyttelsesfilm før første gangs bruk.
• Dette produktet er beregnet for bruk i en husholdning.
• Produktets spesifikasjoner må ikke endres.
• Pass på at ventilasjonsåpningene ikke er blokkert.
• Ikke la produktet være uten tilsyn mens det er i bruk.
• Slå av konesonene etter hver gang de har vært i bruk.
• Ikke stol på grytedetektoren.
• Ikke legg bestikk eller grytelokk på kokesonene. De kan bli varme.

• Ikke bruk produktet med våte hender eller när det er i kontakt med vann.

• Ikke bruk produktet som arbeids- eller oppbevaringsflate.

• Hvis produktets overflate er knust må du koble produktet fra strømforsyningen umiddelbart. Dette for å forhindre elektrisk støt.
• Personer som bruker en pacemaker må holde en avstand på minst 30 cm fra induksjonskokesonene när produktet er i bruk.
• Når du legger mat i varm olje, kan det sprute.

ADVARSEL!

Risiko for brann og eksplosjon

• Oppvarming av fett og olje kan frigjøre brennbare damper. Hold flammer eller varme gjenstander unna fett og oljer når du bruker dem til tilbereding av mat.
• Dampen fra svært varm olje, kan føre til selvantennelse.
• Brukt olje som kan inneholde matrester, kan forårsake brann ved en lavere temperatur enn olje som brukes for første gang.
• Ikke legg brennbare produkter, eller gjenstander som er fuktet med brennbare produkter, inn i eller i nærheten av produktet.

ADVARSEL!

• Ikke plasser varme kokekar på betjeningspanelet.
• Ikke la kokekar koke tørre.
• Vær forsiktig slik at ingen gjenstander eller varme kokekar faller på produktet. Overflaten kan bli skadet.
• Ikke aktiver kokesonene med tomt kokekar eller uten kokekar.
• Ikke legg aluminiumsfolie på produktet.
• Kokekar av støpejern, aluminium eller kokekar med ødelagt bunn kan lage riper i glasset eller glasskeramikken. Løft alltid disse kokekarene opp när du må flytte dem på kokeflaten.
• Dette produktet skal kun brukes til matlaging. Det må ikke brukes til andre formål, f.eks. oppvarming av rommet.

• Rengjør produktet med jevne mellomrom for å hindre skade på overflaten.
• Slå av produktet og la det avkjøle før du rengjør det.
• Koble produktet fra strømforsyningen før vedlikehold.
• Ikke bruk spylevann eller damp til å rengjøre produktet.
• Rengjør produktet med en fuktig, myk klut. Bare kun nøytrale rengjøringsmidler. Du må aldri bruke

skurende oppvaskmidler, skuresvamper, løsemidler eller metallgjenstander.

2.5 Avhending

ADVARSEL!

Fare for skade og kvelning.

• Kontakt kommunen din for informasjon om hvordan du kaster produktet på en riktig måte.
• Koble produktet fra strømmen.
• Kutt av strømkabelen og kast den.

3. PRODUKTBESKRIVELSE

3.1 Oversikt over kokeflaten

Aktiver produktet med, for å se betjeningspanelet ①

Bruk sensorfeltene til å betjene produktet. Displayer, indikatorer og lydsignaler forteller hvilke funksjoner som er i bruk.

	Sensor-felt	Funksjon Kommentar
1	STOP+GO	STOP+GO Aktiverer og deaktiverer funksjonen.
2	- Varmeinnstillingsdisplay Viser effekttrinnet.
3	- Tidsurdisplay Viser tiden i minutter.
4	- Tidsindikatorer for konesoner	Viser hvilken sone tiden er innstilt for.
5		Lås / Barnesikringen Låse/låse opp betjeningspanelet.
6		Effektfunksjon Aktiverer og deaktiverer funksjonen.
7		- For å velge kokesone.
8	+/—	- ∅ker eller reduserer tiden.
9		PÅ/AV For å slå komfyrtoppen av og på.
10	- Betjeningslinje Stille inn et effekttrinn.

3.3 Varmeinnstillingsdisplayer

Display Kuvaus
0	Konesonen er slått av.
1 - 14	Konesonen er i bruk.
u	STOP+GO-funksjonen er i bruk.
A	Automatisk oppvarming-funksjonen er i bruk.
P	Effektfunksjon er aktivert.
E + tall	Det har oppstått en feil.
≡ / ∅ □	OptiHeat Control (Tretrinns restvarmeindikator) : fortsetter matlag-ing/varmholding/restvarme.
L	Lås /Barnesikringen-funksjonen er på.
F	Uegnet eller for lite kokekar, eller ikke noe kokekar på kokesonen.
-	Automatisk utkopling-funksjonen er i bruk.

3.4 OptiHeat Control (Tretrinns restvarmeindikator)

ADVARSEL!

☐ / ☑ Forbrenningsfare som følge av restvarme. Indikator viser nivå på restvarme.

4. DAGLIG BRUK

ADVARSEL!

Se etter i Sikkerhetskapitlene.

4.1 Slå på og av

Berør ①1 sekund for å slå koketoppen på eller av.

Betjeningspanelet aktiveres når du slår på koketoppen og deaktiveres når du slår av koketoppen. Når koketoppen er slått av, kan du bare se sensorfeltet ①

4.2 Automatisk utkopling

Funksjonen slår av koketoppen automatisk hvis:

• Alle kokesonene er slått av.
• Du ikke velger effekttrinn etter at koketoppen er slått på.
• Du söler noe eller setter noe på betjeningspanelet i mer enn 10 sekunder (en gryte, en klut eller lignende). Et lydsignalet høres, deretter slås koketoppen av. Fjern gjenstanden eller vask betjeningspanelet.
• Koketoppen blir for varm (f.eks. hvis en kasserolle koker tørr). La kokesonen avkjøle før du bruker koketoppen igjen.
• Du bruker feil kokekar. Symbolet ^F tennes og kokesonen slås automatisk av etter 2 minutter.
• Du ikke slår av en kokesone eller endrer effekttrinnet. Etter en stund tennes; og koketoppen slås av. Se nedenfor.

Forholdet mellom effekttrinn og tider for funksjonen:

• , 1 - 3 - 6 timer
• 4 - 7 - 5 timer
- 8 - 9 - 4 timer

Induksjonskokesonene gir den nødvendige varmen for tilberedning direkte i bunnen av kokekaret. Glasskeramikken blir varmet opp av restvarmen fra kokekaret.

• 10 - 14 - 1,5 timer

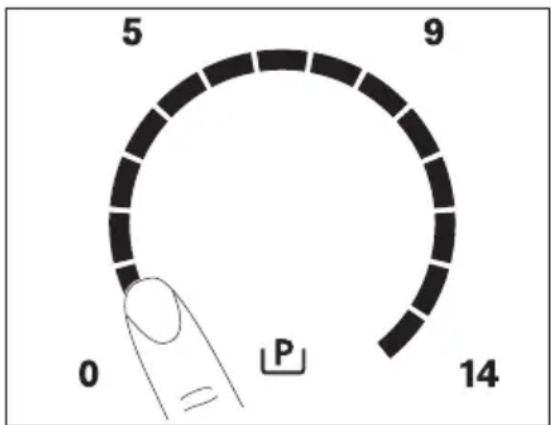

4.3 Effekttrinnet

Velge eller endre effekttrinn:

Berør betjeningssøylen på riktig effekttrinn eller beveg fingeren langs betjeningssøylen til du kommer til riktig effekttrinn.

4.4 Bruke kokesonene

Plasser kokekaret på krysset/firkanten som er på den aktuelle kokeoverflaten. Dekk krysset/firkanten helt. Induksjonskokesonene tilpasser seg størrelsen på kokekarets bunn automatisk. Du kan bruke store kokekar på to kokesoner samtidig.

4.5 Automatisk oppvarming

Hvis du aktiverer denne funksjonen, oppnår du det nødvendige effekttrinnet fortere. Funksjonen aktiverer det høyeste effekttrinnet en stund og senker deretter varmen til riktig effekttrinn.

Kokesonen må være kald for å aktivere funksjonen.

Aktivere funksjonen for en kokesone: berør LP (tennes). Berør umiddelbart ønsket effekttrinn. Etter 5 sekunder tennes A.

Deaktivere funksjonen: endre effekttrinn.

4.6 Effektfunksjon

Denne funksjonen gir ekstra effekt til induksjonskokesonene. Funksjonen kan bare aktiveres for induksjonskokesonen i en begrenset tid. Deretter vil induksjonskokesonen automatisk gå tilbake til det høyeste effekttrinnet.

Se etter i kapittelet "Teknisk informasjon".

Aktivere funksjonen for en kokesone: berør L P tennes.

Deaktivere funksjonen: endre effekttrinn.

4.7 Klokke

Tidsur med nedtelling Du kan bruke denne funksjonen til å stille inn hvor lenge en kokesone skal være på for bare denne ene gangen.

Angi først kokesonen og velg deretter funksjonen. Du kan justere effekttrinnet før og etter du velger funksjonen.

Velge kokesone: berør ⏻ flere ganger, til indikatoren for nødvendig kokesone vises.

Aktivere funksjonen: berør på tidsuret for å stille inn tiden (00 – 99 minutter). Når indikatoren for kokesonen blinker langsommere, har nedtellingen startet.

For å vise gjenværende tid: velg kokesonen med ⚫indikatoren for kokesonen begynner å blinke raskt. Displayet viser gjenværende tid.

For å endre tid: velg kokesonen med ⚠️ Berør eller . —

Deaktivere funksjonen: velg kokesonen med og berør . Gjenværende tid

CountUp Timer (Tidsur med opptelling)

Du kan bruke denne funksjonen til å kontrollere hvor lenge kokesonen er aktiv.

Velge kokesone: berør ⏻ flere ganger, til indikatoren for nødvendig kokesone vises.

Aktivere funksjonen: berør inntil tidsuret. U8 tennes. Når indikatoren for kokesonen blinker langsommere, har opptellingen startet. Displayet veksler mellom U8 og tiden som telles opp (minutter).

Du kan bruke denne funksjonen som en stoppeklokke når komfyrtoppen er på og når kokesonene ikke er i bruk (varmeinnstilling displayet viser ☐).

Aktivere funksjonen: berør ⚠. Berør + eller på tidsuret for å stille inn tiden. Når tiden er omme, høres et lydsignal og 00 blinker.

Funksjonen har ingen effekt på bruken av kokesonene.

4.8 STOP+GO

Funksjonen stiller alle de aktive kokesonene på laveste effekttrinn.

Når funksjonen er i bruk, kan du ikke endre effekttrinnene.

Funksjonen deaktiverer ikke tidsurfunksjonen.

Aktivere funksjonen: berør STOP + GO u tennes.

Deaktivere funksjonen: berør STOP + GO Forrige varmeinnstilling er på aktiveres.

4.9 Lås

Du kan låse betjeningspanelet mens kokesonene er i bruk. Det hindrer utilsiktet endring av effekttrinnet.

Still inn effekttrinnet først.

Når du slår av komfyrtoppen, deaktiveres også denne funksjonen.

4.10 Barnesikringen

Denne funksjonen hindrer at koketoppen blir slått på ved en feiltakelse.

Aktivere funksjonen: slå på koketoppen med ⏻Ikke still inn effekttrinnet. Berør ⓘ i 4 sekunder. Ⓛtennes. Slå av koketoppen med ⏻

Deaktivere funksjonen: slå på koketoppen med ① Ikke still inn effekttrinnet. Berør ② 4 sekunder. ③ tennes. Slå av koketoppen med ④

Overstyre funksjonen for bare én tilberedningstid: slå på koketoppen med ①. tennes. Berør i 4 sekunder. Still inn effekttrinnet innen 10 sekunder. Du kan betjene koketoppen. Når du slår av koketoppen med ① aktiveres funksjonen igjen.

4.11 OffSound Control (Deaktivering og aktivering av lydsignalene)

Slå av koketoppen. Berør i 3 sekunder. Displayet tennes og slokkes. Berør i 3 sekunder. eller tennes. Berør til + timeren for å velge en av følgende:

• hyden er slått av
• hyden er på

Vent til koketoppen slås av automatisk for å bekrefte valget.

Når funksjonen er satt til b, kan du hører lyder bare när:

• du berører ①
• Varselur avkjøles
  • Tidsur med nedtelling avkjøles
• du legger noe på betjeningspanelet.

4.12 Effektstyring-funksjon

• Konesonene er gruppert i henhold til plasseringen og tallet til fasene i koketoppen. Se bildet.
• Hver fase har en maksimal elektrisk effekt på 3700 W.
• Funksjonen deler effekten mellom kokesonene som er koblet til samme fase.
• Funksjonen aktiveres når det totale elektriske effekten til konesonene som er koblet til én enkelt fase overstiger 3700 W.
• Funksjonen reduserer effekten til de andre kokesonene som er koblet til samme fase.
• Displayet for de reduserte sonene skifter mellom to nivåer.

Se etter i Sikkerhetskapitlene.

5.1 Kokekar

På induksjonskokesoner lager et sterkt elektromagnetisk felt raskt varme i kokekaret.

Bruk egnede kokekar på induksjonskokesonene.

Materiale i kokekar

• riktig: støpejern, stål, emaljert stål, rustfritt stål, bunn med flere lag (med riktig merke fra produsenten).
• feil: aluminium, kobber, messing, glass, keramikk, porselen.

Kokekaret er riktig til induksjonskoketopp, hvis:

• litt vann koker veldig raskt på en sone med den høyeste varmeinnstillingen.
• en magnet fester seg til bunnen av kokekaret.

Induksjonskokesonene tilpasser seg i noen grad målene til bunnen av kokekaret automatisk.

Kokesonens effektivitet henger sammen med kokekarets mål. Kokekar med en smalere diameter enn anbefalt minimum mottar bare halvparten av en kokesones effektgrad.

Se etter i kapittelet "Teknisk informasjon".

5.2 Støy under bruk

Hvis du kan høre:

• knekkelyder: kokekaret består av forskjellige materialer (sandwichkonstruksjon).
• plystrelyd: du bruker kokesonen på et høyt effekttrinn og kokekaret består av forskjellige materialer (sandwichkonstruksjon).
• summing: du bruker høyt effekttrinn.
• klikkelyder: det skjer elektriske koblinger.
• visling, summing: viften går. Lydene er normale og betyr ikke at det er feil på produktet.

5.3 Energisparing

• Legg alltid lokk på kokekaret, hvis det er mulig.
• Sett kokekaret på kokesonen før du slår den på.
• Bruk restvarmen for å holde maten varm eller for å smelte den.

5.4 Öko Timer (∅ko-tidsur)

For å spare energi, slås kokesonen av før tidsuret med nedtelling høres. Forskjellen i driftstid avhenger av valgt effekttrinn og hvor lenge tilberedningen varer.

5.5 Eksempler på tilberedningsmåter

Forholdet mellom varmeinnstillingen og kokesonens strømforbruk er ikke lineær. Når du øker varmeinnstillingen er den ikke proporsjonal med kokesonens økte strømforbruk. Dette betyr at kokesonen med middels varmeinnstillinger bruker mindre enn halvparten av effekten sin.

Opplysningene i tabellen er kun veiledende.

Effekttrinn Brukes til: Tid		(min)	Tips
- 1	Holde ferdig tilberedt mat varm.	etter behov	Sett et lokk på kokekaret.

Effekttrinn Brukes til: Tid	Tips(min)
1 - 3 Hollandaise-sause, smelte:smør, sjokolade og gelatin.	5 - 25 Bland innimellom.
1 - 3 Størkning: luftige omeletter,eggestand.	10 - 40 Tilberedes med lokk.
3 - 5 Svelling av ris og melkeretter,varming av ferdigretter.	25 - 50 Tilsett minst dobbelt så myevæske som ris, rør om mel-keretter når halve tilbered-ningstiden har gått.
5 - 7 Dampkoke grønnsaker, fisk,kjøtt.	20 - 45 Tilsett noen spiseskjeer medvæske.
7 - 9 Dampkoking av poteter. 20 - 60 Bruk maks. 14 I vann til 750 gpoteter.
7 - 9 Koking av større matvare-mengder, gryteretter og sup-per.	60 -150	Opptil 3 liter væske pluss in-gredienser.
9 - 12 Varsom steking: filet, cordonbleu av kalv, koteletter, koket-ter, pølser, lever, sausejevn-ing, egg, pannekaker, smul-tringer.	etterbehov	Snu etter halve steketiden.
12 - 13 Steking, reven potetgrateng,hoftestykker, steker.	5 - 15 Snu etter halve steketiden.
14 Koke opp vann, koke pasta, brune kjøtt (gulasj, grytestek), frityrkokepommes frites.
[IMAGE] Kok store mengder vann. Effektfunksjonen er aktivert.

6. STELL OG RENGJ∅RING

ADVARSEL!

Se etter i Sikkerhetskapitlene.

6.1 Generell informasjon

• Rengjør produktet etter hver bruk.
• Bruk kokekar med ren bunn.
• Riper eller mørke flekker på overflaten påvirker ikke produktets funksjon.
• Bruk et spesialrengjøringsprodukt for overflaten på koketoppen.
• Bruk en spesialskrape til glasset.

6.2 Rengjøring av koketoppen

- Fjern umiddelbart: smeltet plast, plastfolie, og mat som inneholder

- Fjern när koketoppen er kald nok: kalk- eller vannringer, fettsprut, falming av metallet. Rengjør produktet med en fuktig klut og litt rengjøringsmiddel. Tørk godt med en myk klut etter rengjøring.

7. FEILS∅KING

ADVARSEL!

Se etter i Sikkerhetskapitlene.

7.1 Hva må gjøres, hvis ...

Feil Mögliche Ursache Løsning
Du kan ikke aktivere eller betjene komfyrtoppen.	Komfyrtoppen er ikke koblet til en strømforsyning eller er koblet feil.	Kontroller om komfyrtoppen er riktig koblet til strømfor-syningen. Se koblingsskje-maet.
Sikringen har gått. Kontroller at sikringen er år-		saken til funksjonssvikten.Hvis sikringene går gjentatte ganger, må du kontakte en elektriker.
Slå på komfyrtoppen igjen		og still inn varmen innen det har gått 10 sekunder.
Du berørte 2 eller flere sen-sorfelt samtidig.		Berør bare ett sensorfelt.
STOP+GO-funksjonen er i bruk.		Se etter i kapittelet "Daglig bruk".
Det er vann eller fettsprut på betjeningspanelet.		Tørk av betjeningspanelet.
Et lydsignalet høres, deretter slås komfyrtoppen av.Et lydsignal høres når kom-fyrtoppen slår seg av.	Du har dekket til ett eller flere sensorfelt.	Fjern gjenstanden fra sen-sorfeltene.
Komfyrtoppen skrur seg av. Du har satt noe på sensor-feltet ➀		Fjern gjenstanden fra sen-sorfeltet.
Restvarmeindikator fungerer ikke.	Stekesonen er ikke varm fordi den var bare i bruk en kort stund.	Kontakt servicesenteret dersom stekesonen fortsatt er varm i lang tid.
Automatisk oppvarming-funksjonen virker ikke.	Sonen er varm. La sonen bli tilstrekkelig kald.
Det er valgt høyeste effekt-trinn.		Det høyeste effekttrinnet har samme effekt som funksjo-nen.
Effekttrinnet endres mellom to trinn.	Effektstyring-funksjonen er aktivert.	Se etter i kapittelet "Daglig bruk".
Sensorfeltene blir varme. Kokekaret er for stort eller du har plassert det for nær betjeningspanelet.		Sett store kokekar på de bakre sonene om mulig.
Det høres ingen lydsignal når du berører sensorfel- tene på panelet.	Signalene er deaktivert. Aktiver signalene.Se etter i kapittelet "Daglig bruk".
☐lyser.	Automatisk utkopling er ak- tivert.	Deaktiver komfyrtoppen og aktiver den igjen.
☐lyser.	Barnesikringen eller Lås- funksjonen er i bruk.	Se etter i kapittelet "Daglig bruk".
☐lyser.	Det er ikke noen kokekar på kokesonen.	Sett kokekar på kokesonen.
Du bruker feil type kokekar.	Bruk riktig kokekar.	Se etter i kapittelet "Råd og tips".
Diameteren på kokekarets	bunn er for liten for kokeso- nen.	Bruk kokekar med riktige mål.Se etter i kapittelet "Teknisk informasjon".
Kokekaret dekker ikke krys- set/firkanten.		Dekk krysset/firkanten helt.
☐og et nummer vises.	Det er en feil på komfyrtop- pen.	Koble komfyrtoppen fra strømforsyningen en stund.Koble fra sikringen i husets sikringsskap. Koble den til igjen. Hvis ☑tennes igjen må du snakke med et au- torisert servicesenter.
☐lyser.	Den elektrisk tilkoplingen er feil. Forsyningsspenningen er utenfor rekkevidde.	Kontakt en kvalifisert elek- triker for å kontrollere mon- teringen.
☐lyser.	Det er en feil på komfyrtop- pen fordi kokekar koker tørt. Automatisk utkopling og overopphetingsvernet for sonen er aktiv.	Deaktiver komfyrtoppen.Fjern det varme kokekaret.Aktiver sonen igjen etter ca. 30 sekunder. Hvis kokekar- et var problemet vil feilmel- dingen fjernes. Restvar- meindikator vil forbli på. La kokekaret bli tilstrekkelig kaldt. Kontroller om dine kokekar er kompatible med komfyrtoppen.Se etter i kapittelet "Råd og tips".
Feil Mögliche Ursache Lösning
E7 lyser.	Kjøleviften er blokkert. Kontroller om gjenstander blokkerer kjøleviften. Hvis E7 tennes igjen må du snakke med et autorisert servicesenter.
E8 lyser.	Den elektrisk tilkoplingen er feil. Komfyrtoppen er bare koblet til èn fase.	Kontakt en kvalifisert elek-triker for å kontrollere mon-teringen. Se koblingsskje-maet.

Se etter i Sikkerhetskapitlene.

8.1 Før monteringen

Før montering av koketoppen må du skrive ned opplysningene som står på typeskiltet. Typeskiltet er plassert nederst på platetoppen.

Serienummer ....

8.2 Koketopp for innbygging

Innbyggingskoketoppene skal bare brukes når de er bygd inn i egnede enheter og arbeidsbenker som oppfyller standardene.

Tmaks 90 °C eller høyere). Kontakt ditt lokale servicesenter.

8.4 Feste tetningen til sporet

1. Rengjør sporene i benkeplaten.
2. Del tetningsbåndet som følger med, i 4 deler. Delene må være like lange som sporene.
3. Skjær endene av båndene i 45° vinkel. De skal passe helt nøyaktig i hjørnene av sporene.
4. Feste bändene til sporene. Ikke strekk bändene. Ikke fest endene av bändene oppå hverandre.

Når koketoppen er montert, tetter du resten av åpningen mellom glasskeramikken og benkeplaten med silikon. Sørg for at silikonet ikke kommer under glasskeramikken.

8.5 Montering

Induksjon 6,9 kW Laget i Tyskland

Serienr. 6.9 kW

ELECTROLUX

9.2 Spesifikasjoner for kokesoner

Kokesone Nominell ef-fekt (maks varmeinnstil-ling) [W]	Effektfunksjon [W]	Effektfunksjon maksimal var-ighet [min]	Diameter for kokekar [mm]
Venstre bak 2300 3200 10 125 – 210
Midtre bak 2300 3200 10 125 – 210
Høyre bak 2300 3200 10 125 – 210

Effekten for kokesonen kan variere litt fra informasjonen i tabellen. Det endres med kokekarets materiale og mål.

For optimale tilberedningsresultatene bør du bruke kokekar som ikke er større enn diameteren i tabellen.

10. BESKYTTELSE AV MILJ∅ET

Resirkuler materialer som er merket med symbolet .Legg emballasjen i riktige beholdere for å resirkulere det. Bidrar til å beskytte miljøet, menneskers helse og for å resirkulere avfall av elektriske og elektroniske produkter. Ikke kast

produkter som er merket med symbolet sammen med husholdningsavfallet. Ta med produktet til ditt lokale resirkuleringsanlegg eller kontakte noen i kommunen din for å få hjelp.

INNEHÅLL

1. SÄKERHETSINFORMATION....19
2. SÄKERHETSFÖRESKRIFTER....20
3. PRODUKTBESKRIVNING....22
4. DAGLIG ANVÄNDNING.... 24
5. RÅD OCH TIPS....27
6. SKÖTSEL OCH RENGÖRING....28
7. FELSÖKNING....29
8. INSTALLATION....31
9. TEKNISK INFORMATION......33

VI TÄNKER PÅ DIG
