BRUKSANVISNING HHB830FHK ELECTROLUX

Takk for at du har kjøpt et produkt fra Electrolux. Du har valgt et produkt som bringer flere tiår med erfaring og innovasjon med seg. Genial og stilig, og den er designet med tanke på deg. Du kan være trygg på at du får gode resultater hver gang du bruker den.

Gå inn på nettstedet vårt for å:

Få råd om bruk, finne brosjyrer, feilsøking, serviceinformasjon: www.electrolux.com/webselfservice

Registrer produktet ditt for å få bedre service: www.registerelectrolux.com

Kjøp tilbehør, forbruksvarer og originale reservedeler til produktet ditt: www.electrolux.com/shop

KUNDEST∅TTE OG SERVICE

Bruk alltid originale reservedeler.

Når du kontakter vår autoriserte serviceavdeling, må du sørge for å ha følgende data for hånden: Modell, PNC (produktnummer), serienummer.

Informasjonen finner du på typeskiltet.

⚠️ Advarsel/Forsiktig – Sikkerhetsinformasjon

i Generell informasjon og tips

Miljøinformasjon

Med forbehold om endringer.

1. ⚠SIKKERHETSINFORMASJON

Les instruksjonene nøye før montering og bruk av produktet. Produsenten er ikke ansvarlig for personskader eller andre skaper som følge av feilaktig installasjon eller bruk. Ta alltid vare på instruksjonene på et tilgjengelig sted for fremtidig referanse.

1.1 Sikkerhet for barn og utsatte personer

• Dette produktet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap hvis de har tilsyn eller får instruksjon i sikker bruk av produktet og forstår hvilke farer som kan inntreffe.
• Ikke la barn leke med produktet.
• Oppbevar all emballasje utilgjengelig for barn, og kast den i samsvar med lokale reguleringer.
• Hold barn og kjæledyr borte fra produktet når det brukes eller når den kjøler seg ned. Tilgjengelige deler er varme.
• Hvis produktet har en barnesikring, bør du aktivere denne.
• Rengjøring og vedlikehold av produktet skal ikke utføres av barn med mindre de er under tilsyn.
• Barn i alderen 3 år og under må til enhver tid holdes vekk fra produktet når det er i bruk.

1.2 Generelt om sikkerhet

• ADVARSEL: Produktet og tilgjengelige deler blir varme under bruk. Pass på at du ikke berører varmeelementene. Barn yngre enn 8 år må holdes på avstand hvis de ikke er under tilsyn hele tiden.
• Produktet er ikke beregnet for å brukes sammen med et separat fjernkontrollsystem eller et eksternt tidsur.
• ADVARSEL: Matlaging uten tilsyn på en koketopp med fett eller olje kan være farlig og kan resultere i brann.

- FORSIKTIG: Tilberedningsprosessen må gjøres under tilsyn. En kortvarig tilberedningsprosess må overvåkes kontinuerlig.

- ADVARSEL: Brannfare: Ikke oppbevar gjenstander på kokeoverflatene.

- Metallgjenstander som kniver, gafler, skjeer og lokk må ikke legges på koketoppen fordi de kan bli varme.

- Ikke bruk damprengjøring til å rengjøre produktet.

- Etter bruk slår du av koketoppen med kontrollenheten. Ikke rett deg etter grytesensoren.

- Om glasskeramikkoverflaten / glassoverflaten har sprekker, skru av produktet for å unngå mulig elektrisk støt.

- Hvis strømkabelen er skadet, må den kun skiftes av et autorisert serviceverksted eller en lignende kvalifisert person for å unngå fare.

- ADVARSEL: Bruk bare koketoppbeskyttelser som produsenten av kokeproduktet har enten utviklet selv eller angitt som egnet for bruk i anvisningene, eller koketoppbeskyttelser som er bygd inn i produktet. Bruk av upassende beskyttelse kan føre til ulykker.

2. SIKKERHETSANVISNINGER

2.1 Montering

ADVARSEL!

• Fjern all emballasje.
• Ikke monter eller bruk et skadet produkt.

• Følg monteringsanvisningene som følger med produktet.

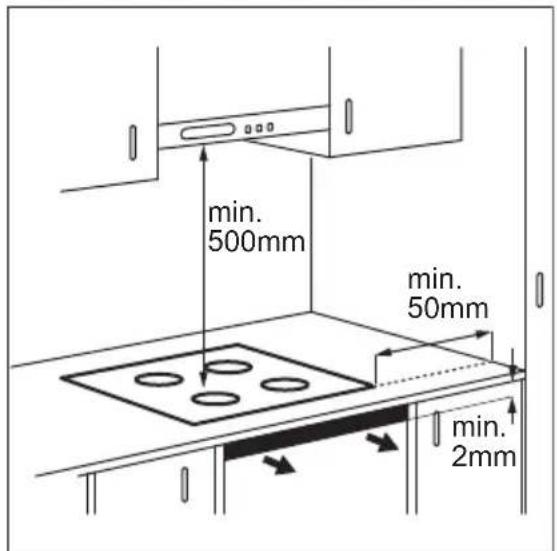

  • Overhold minimumsavstanden fra andre produkter og enheter.

• Vær alltid forsiktig når du flytter produktet. Det er tungt. Bruk alltid vernebriller og lukket fottøy.

• Dekk overflatene med tetningsmiddel for å forhindre at fuktighet forårsaker svelling.
• Beskytt produktets bunn mot damp og fuktighet.
• Ikke monter produktet ved siden av en dør eller under et vindu. Dette hindrer varme kokekar fra å falle ned fra produktet när døren eller vinduet er åpnet.

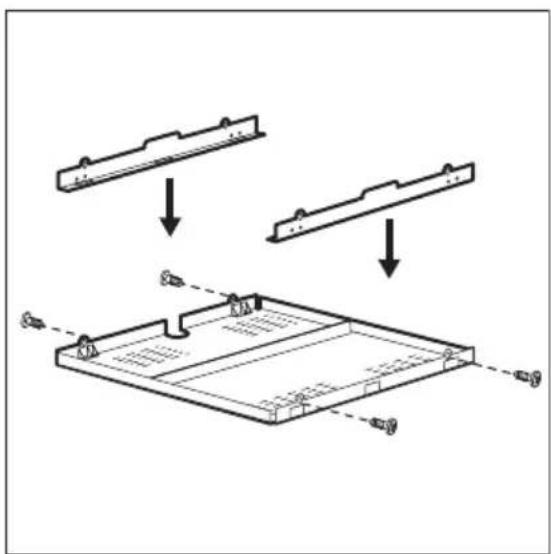

• Hvis produktet er montert over skuffer, sørg for at rommet mellom bunnen av produktet og den øvre

skuffen er tilstrekkelig for luftsirkulasjon.

• Produktets bunn kan bli varm. Sørg for at du monterer et separasjonspanel av kryssfiner, materiale som er godkjent til bruk i kjøkkenet eller andre ikke-brennbare materialer under produktet, for å forhindre tilgang til bunnen.
• Sørg for at ventilasjonsavstanden på 2 mm mellom arbeidsplaten og fronten på den nedre enheten er fri. Garantien dekker ikke skader forårsaket av mangel på tilstrekkelig ventilasjonsplass.

2.2 Elektrisk tilkopling

ADVARSEL!

Fare for brann og elektrisk støt.

• Alle elektriske tilkoblinger skal utføres av en kvalifisert elektriker.
• Produktet må være jordet.
• Før enhver operasjon sørge for at produktet er koblet fra strømforsyningen.
• Kontroller at parameterne på typeskiltet er kompatible med de elektriske spesifikasjonene i strømforsyningen.
• Sørg for at produktet er riktig montert. Løs og feil strømkabel eller støpsel (hvis aktuelt) kan gjøre at terminalen blir for varm.
• Bruk riktig strømkabel.
• Sørg for at strømkabelen ikke floker seg.
• Sørg for at støtbeskyttelse er montert.
• Bruk avlastingsklemmen på kabelen.
• Sørg for at strømkabelen eller støpselet (hvis aktuelt) ikke berører det varme produktet eller varme kokekar, när du kobler produktet til stikkontaktene i nærheten
• Ikke bruk grenuttak eller skjøteledninger.
• Pass på at støpselet (hvis aktuelt) og strømkabelen ikke blir påført skade. Kontakt det autoriserte servicesenteret vårt, eller en elektriker, for å få byttet en skadet strømkabel.
• Støtbeskyttelsen til strømførende og isolerte deler må festes på en måte

som gjør at den ikke kan fjernes uten verktøy.

- Ikke sett støpselet i stikkontakten før monteringen er fullført. Kontroller at det er tilgang til stikkontakten etter monteringen.

- Hvis stikkontakten er løs, ikke koble til strømpluggen.

- Ikke trekk i kabelen for å koble fra produktet. Trekk alltid i selve støpselet.

- Bruk egnede isoleringsenheter: vernebrytere, sikringer (sikringer av skrutypen skal fjernes fra holderen), jordfeilbrytere og kontaktorer.

- Den elektriske monteringen må ha en isoleringsenhet som lar deg frakoble produktet fra strømnettet ved alle poler. Isoleringsenheten må ha en kontaktåpningsbredde på minst 3 mm.

2.3 Bruk

ADVARSEL!

Risiko for skade, brannskader og elektrisk støt.

• Fjern (om nødvendig) all emballasje, merking og beskyttelsesfilm før første gangs bruk.
• Dette produktet er beregnet for bruk i en husholdning.
• Produktets spesifikasjoner må ikke endres.
• Pass på at ventilasjonsåpningene ikke er blokkert.
• Ikke la produktet være uten tilsyn mens det er i bruk.
• Slå av kokesonene etter hver gang de har vært i bruk.
• Ikke stol på grytedetektoren.
• Ikke legg bestikk eller grytelokk på konesonene. De kan bli varme.
• Ikke bruk produktet med våte hender eller när det er i kontakt med vann.
• Ikke bruk produktet som arbeids- eller oppbevaringsflate.
• Hvis produktets overflate er knust må du koble produktet fra strømforsyningen umiddelbart. Dette for å forhindre elektrisk støt.
• Personer som bruker en pacemaker må holde en avstand på minst 30 cm fra induksjonskokesonene när produktet er i bruk.

- Når du legger mat i varm olje, kan det sprute.

ADVARSEL!

Risiko for brann og eksplosjon

• Oppvarming av fett og olje kan frigjøre brennbare damper. Hold flammer eller varme gjenstander unna fett og oljer när du bruker dem til tilbereding av mat.
• Dampen fra svært varm olje, kan føre til selvantennelse.
• Brukt olje som kan inneholde matrester, kan forårsake brann ved en lavere temperatur enn olje som brukes for første gang.
• Ikke legg brennbare produkter, eller gjenstander som er fuktet med brennbare produkter, inn i eller i nærheten av produktet.

ADVARSEL!

- Dette produktet skal kun brukes til matlaging. Det må ikke brukes til andre formål, f.eks. oppvarming av rommet.

2.4 Stell og rengjøring

• Rengjør produktet med jevne mellomrom for å hindre skade på overflaten.
• Slå av ovnen og la den avkjøle seg før du rengjør den.
• Koble produktet fra strømforsyningen før vedlikehold.
• Ikke bruk spylevann eller damp til å rengjøre produktet.
• Rengjør produktet med en fuktig, myk klut. Bruk kun nøytrale rengjøringsmidler. Du må aldri bruke skurende oppvaskmidler, skuresvamper, løsemidler eller metallgjenstander.

2.5 Avfallsbehandling

ADVARSEL!

Fare for skade og kvelning.

• Kontakt kommunen din for informasjon om hvordan du kaster produktet på en riktig måte.
• Koble produktet fra strømmen.
• Kutt av strømkabelen, lukk produktet og kast den.

2.6 Service

• Kontakt et autorisert servicesenter for å reparere produktet.
• Det skal bare brukes originale reservedeler.

3. PRODUKTBESKRIVELSE

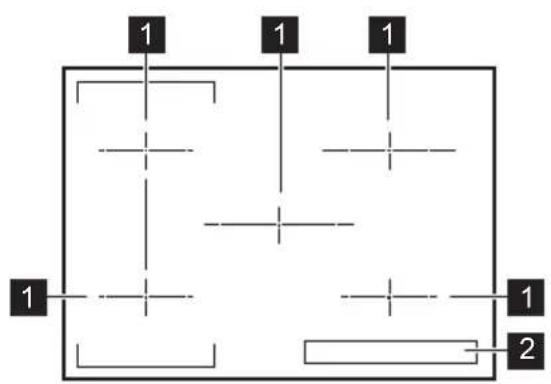

3.1 Oversikt over platetoppen

1 Induksjonskokesone
2 Betjeningspanel

3.2 Oversikt over betjeningspanelet

Bruk sensorfeltene til å betjene produktet. Displayer, indikatorer og lydsignaler forteller hvilke funksjoner som er i bruk.

	Sen-sorfelt	Funksjon Beskrivelse
1	➊	PÅ / AV Slå koketoppen av og på.
2	➌	Sperre / Barnesikrings-funksjon	Låse/låse opp betjeningspanelet.
3	STOP+GO	STOP+GO Aktiverer og deaktiverer funksjonen.
4	➎	Bridge Aktiverer og deaktiverer funksjonen.
5	-	Effekttrinndisplay	For å vise effekttrinnet.
6	-	Tidsindikatorer for koke-soner	Viser hvilken sone tiden er innstilt for.
7	-	Tidsurdisplay	Vise tiden i minutter.
8	➎	Hob ^2 Hood	Aktivere og deaktivere den manuelle mo-dusen til funksjonen.

	Sen-sorfelt	Funksjon Beskrivelse
9	➊	- Velge kokesone.
10	+ / -	- ∅ke eller redusere tiden.
11	P	Effektfunksjon Aktiverer og deaktiverer funksjonen.
12	- Betjeningslinje Stille inn en varmeinnstilling.

3.3 Effekttrinndisplayer

Display Beskrivelse
0	Konesonen er slått av.
1 - 14	Konesonen er i bruk.
u	STOP+GO-funksjonen er aktivert.
A	Automatisk oppvarming-funksjonen er aktivert.
P	Effektfunksjon er aktivert.
E + tall	Det har oppstått en feil.
≡ / 7 ≡	OptiHeat Control (Tretrinns restvarmeindikator): fortsett koking / hold varm / restvarme.
L	Sperre / Barnesikringsfunksjon-funksjonen er aktivert.
F	Uegnet eller for lite kokekar, eller ikke noe kokekar på kokesonen.
-	Automatisk utkopling-funksjonen er aktivert.

3.4 OptiHeat Control (Tretrinns restvarmeindikator)

ADVARSEL!

Induksjonskokesonene gir den nødvendige varmen for tilberedning direkte i bunnen av kokekaret. Glasskeramikken blir varmet opp av restvarmen fra kokekaret.

4. DAGLIG BRUK

ADVARSEL!

Se etter i Sikkerhetskapitlene.

4.1 Slå på og av

Berør ⓣ1 sekund for å aktivere eller deaktivere komfyrtoppen.

4.2 Automatisk utkopling

Funksjonen deaktiverer koketoppen automatisk hvis:

• alle kokesonene er deaktiverte,
• du stiller ikke inn effekttrinnet etter du har aktivert koketoppen,
• du söler noe eller setter noe på betjeningspanelet i mer enn 10 sekunder (en panne, klut, o.l.). Et lydsignalet høres, deretter slås koketoppen av. Fjern objektet elle vask betjeningspanelet.
• koketoppen blir for varm (f.eks. hvis en kasserolle tørrkokes). Før koketoppen brukes igjen, må konesonene være kalde.
• du bruker feil kokeredskap. Symbolet F tennes og kokesonen slås automatisk av etter 2 minutter.
• du deaktiverer ikke en kokesone eller endrer effekttrinnet. Etter en stund tennes, og koketoppen deaktiveres.

Forholdet mellom effekttrinnet og tiden som koketoppen deaktiveres etter:

Effekttrinn koketoppen deaktiveres etter
u, 1 – 3	6 timer
4 – 7 5 timer
8 – 9 4 timer
10 – 14 1,5 timer

4.3 Effekttrinnet

Velge eller endre effekttrinn:

Berør betjeningssøylen på riktig effekttrinn eller beveg fingeren langs betjeningssøylen til du kommer til riktig effekttrinn.

4.4 Kokesoneangivelse

Se etter i kapittelet «Tekniske data".

4.5 Bridge-funksjon

i Funksjonen er aktivert när kasserollen dekker senter av de to sonene.

Denne funksjonen forbinder to kokesoner på venstre side og de opererer som én.

Still inn effekttrinnet for en av de venstre kokesonene.

For å aktivere funksjonen, berør For å angi eller endre varmeinnstillingen må du berøre kontrollsensorene.

For å deaktivere denne funksjonen: berør ⚠. Kokesonene opererer uavhengig.

4.6 Automatisk oppvarming

Aktiverer denne funksjonen for å få et ønsket effekttrinn i en kortere tid. Når den er på, fungerer sonen på høyeste innstilling i starten, så fortsetter den på ønsket varme videre.

For å aktivere funksjonen må kokesonen være kald.

Aktivere funksjonen for en kokesone: berør P (tennes). Berør straks et

ønsket effekttrinn. Etter 3 sekunder tennes ☐

For å deaktivere funksjonen. endre effekttrinn.

4.7 Effektfunksjon

Denne funksjonen gjør mer kraft tilgjengelig til induksjonskokesonene. Funksjonen kan aktiveres for induksjonskokesonen kun i en begrenset tidsperiode. Etter den tiden vil induksjonskokesonen automatisk gå tilbake til den høyeste effekttrinnet.

i

Se etter i kapittelet «Tekniske data".

Aktivere funksjonen for en kokesone: berør P tennes.

For å deaktivere funksjonen. endre effekttrinn.

4.8 Tidsbryter

Tidsur med nedtelling

Du kan bruke denne funksjonen til å stille inn hvor lenge kokesonen skal være på i en enkelt økt.

Angi først varmeinnstilling for kokesonen og velg deretter funksjonen.

For å stille inn kokesonen: berør ⏻ gjentatte ganger til indikatoren for den ønskede kokesonen tennes.

For å aktivere funksjonen: berør på tidsuret for å stille inn tiden (00–99 minutter). Når indikatoren for kokesonen blinker langsommere, har nedtellingen startet.

For å vise gjenværende tid: velg kokesonen med ⚠indikatoren for kokesonen begynner å blinke raskt. Displayet viser gjenværende tid.

For å endre tiden: velg kokesonen med ⏻. Berør eller . —

For å deaktivere funksjonen: velg kokesonen med og berør. — Gjenværende tid teller ned til 00. Indikatoren for kokesonen går av.

i

For å stoppe lyden: berør 😊

CountUp Timer (Tidsur med opptelling)

Du kan bruke denne funksjonen til å kontrollere hvor lenge kokesonen er aktiv.

For å stille inn kokesonen: berør gjentatte ganger til indikatoren for den ønskede kokesonen tennes.

For å aktivere denne funksjonen: berør — på tidsuret. UBS vises. Når indikatoren for kokesonen blinker langsommere, har opptellingen startet. Displayet veksler mellom UBS og tiden som telles opp (minutter).

For å se hvor lenge kokesonen er aktiv: still inn kokesonen med ⏻. Indikatoren for kokesonen begynner å blinke raskt. Den viser hvor lenge sonen er i bruk.

For å deaktivere funksjonen: velg kokesonen med og berør eller. Indikatoren for kokesonen går av.

Stoppeklokke

Du kan bruke denne funksjonen som en stoppeklokke når komfyrtoppen er på og når kokesonene ikke er i bruk. Varmeinnstillingsdisplayet viser ☐.

For å aktivere funksjonen, berør ⏻ Berør eller på tidsuret for å stille inn tiden. Når tiden er omme, høres et lydsignal og 00 blinker.

For å stoppe lyden: berør ⚠️

i

Funksjonen har ingen effekt på bruken av kokesonene.

4.9 STOP+GO

Funksjonen stiller alle de aktive kokesonene på laveste effekttrinn.

Når funksjonen er i bruk, kan du ikke endre effekttrinnene.

Funksjonen deaktiverer ikke tidsurfunksjonen.

For å aktivere funksjonen: berør STOP + GO tennes.

For å deaktivere denne funksjonen:

berør 60. Det tidligere effekttrinnet aktiveres.

4.10 Sperre

Du kan läse betjeningspanelet mens kokesonene er i bruk. Det hindrer utilsiktet endring av effekttrinnet.

Still inn effekttrinnet først.

For å aktivere funksjonen: berør tennes i 4 sekunder. Tidsuret blir værende på.

For å deaktivere denne funksjonen: berør ⏻. Det tidligere effekttrinnet aktiveres.

i

Når du slår av koketoppen, deaktiveres også denne funksjonen.

4.11 Barnesikringsfunksjon

Denne funksjonen forhindrer at koketoppen blir slått på ved en feil.

For å aktivere funksjonen: aktiver koketoppen med ⏻kke still inn effekttrinn. Berør 14 sekunder. ⏻tennes. Deaktiver koketoppen med ⏻

For å deaktivere funksjonen: aktiver koketoppen med Ⓐ. Ikke still inn effekttrinn. Berør ➕ i 4 sekunder. ➖ tennes. Deaktiver koketoppen med Ⓐ

For å overstyre funksjonen for kun én tilberedningstid: aktiver koketoppen med ⏻ tennes. Berør i 4 ⏱ sekunder. Still inn effekttrinn innen 10 sekunder. Du kan betjene koketoppen. Når du deaktiverer koketoppen med ⏱ blir funksjonen aktivert igjen.

4.12 OffSound Control (Slå lydsignalene på og av)

Deaktiver komfyrtoppen. Berør ①3 sekunder. Displayet slås på og så av. Berør ②3 sekunder. eller tennes. Berør på tidsuret for å velge én av følgende:

• b! - lydene er avslått
• hydene er på
  For å bekrefte valget, vent til komfyrtoppen slår seg av automatisk.

Når funksjonen er satt til to kan du kun høre lydene när:

• du berører ①
• Stoppeklokke kommer ned
  • Tidsur med nedtelling kommer ned
• du legger noe på betjeningspanelet.

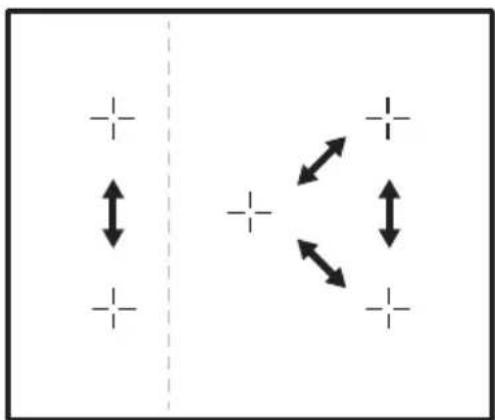

4.13 Effektstyring-funksjon

• Konesonene er gruppert i henhold til plasseringen og tallet til fasene i koketoppen. Se bildet.
• Hver fase har en maksimal elektrisk effekt på 3700 W.
• Funksjonen deler effekten mellom kokesonene som er koblet til samme fase.
• Funksjonen aktiveres när det totale elektriske effekten til kokesonene som er koblet til én enkelt fase overstiger 3700 W.
• Funksjonen reduserer effekten til de andre kokesonene som er koblet til samme fase.
• Displayet for de reduserte sonene skifter mellom to nivåer.

For de fleste ventilatorer er fjernkontrollsystemet deaktivert som standard. Aktiver det før du bruker funksjonen. Se ventilatorhåndboken for mer informasjon.

Bruke funksjonen manuelt

For å bruke funksjonen, må du automatisk stille automatisk modus til H1 – H6. Koketoppen er stilt inn på H5 som standard. Ventilatoren reagerer hver gang du bruker koketoppen. Koketoppen gjenkjenner temperaturen på kokekaret automatisk og justerer hastigheten på viften.

Automatisk moduser

Auto-	matisk lys	Ko-king1)	Ste-king2)
Modus H0	Av Av Av
Modus H1	På Av Av
Modus H23)	På Vifteha-stighet 1		Vifteha-stighet 1
Modus H3	På Av Vifteha-stighet 1
Modus H4	På Vifteha-stighet 1		Vifteha-stighet 1
Modus H5	På Vifteha-stighet 1		Vifteha-stighet 2

Auto-	matisk lys	Ko-king1)	Ste-king2)
Modus H6	På Vifteha-stighet 2		Vifteha-stighet 3

1) koketoppen oppdager kokeprosessen og aktiverer viftehastigheten i samsvar med automatisk modus.
2) Koketoppen oppdager kokeprosessen og aktiverer viftehastigheten i samsvar med automatisk modus.
3) Denne modusen aktiverer viften og lyset og baserer seg ikke på temperatur.

Skifte automatisk modus

1. Slå av produktet.
2. Berør Ⓑ sekunder. Displayet slås på og så av
3. Berør i 3 sekunder.
4. Berør noen få ganger til slås på.
5. Berør på timeren for å velge en automatisk modus.

For å bruke ventilatoren direkte på ventilatorpanelet, deaktiver den automatiske modusen til funksjonen.

Når du er ferdig med matlaging og deaktiverer koketoppen, kan det hende at ventilatorviften går fremdeles går i en viss tid. Etter at den tiden er over, deaktiverer systemet viften automatisk og hindrer deg fra utilsiktet å aktiverer viften de neste 30 sekundene.

Du kan også betjene funksjonen manuelt. For å gjøre det berører du mens koketoppen er aktiv. Dette deaktiverer automatisk drift av funksjon og lar deg endre viftehastigheten manuelt. Når du trykker på øker du viftens hastighet med én. Når du når et høyt nivå og trykker igjen vil du stille viftens hastighet til 0. Dette deaktiverer

viften i ventilatoren. Berør for å starte viften igjen med hastighet 1.

For å aktivere automatisk drift av funksjonen, deaktiver koketoppen og deretter aktiver koketoppen.

Aktivere lyset

Du kan stille inn koketoppen slik at den aktiverer lyset automatisk hver gang du

5. RÅD OG TIPS

ADVARSEL!

Se etter i Sikkerhetskapitlene.

5.1 Kokekar

På induksjonskokesoner lager et sterkt elektromagnetisk felt raskt varme i kokekaret.

Bruk egnede kokekar på induksjonskokesonene.

Materiale i kokekar

• riktig: støpejern, stål, emaljert stål, rustfritt stål, bunn med flere lag (med riktig merke fra produsenten).
• ikke riktig: aluminium, kobber, messing, glass, keramikk, porselen.
• litt vann koker veldig raskt på en sone med den høyeste varmeinnstillingen.
• en magnet fester seg til bunnen av kokekaret.

Kokekaret er riktig til induksjonskoketopp, hvis:

Induksjonskokesonene tilpasser seg i noen grad målene til bunnen av kokekaret automatisk.

Kokesonens effektivitet henger sammen med kokekarets mål. Kokekar med en smalere diameter enn anbefalt minimum mottar bare halvparten av en kokesones effektgrad.

aktiverer koketoppen. For å gjøre dette, må du automatisk stille automatisk modus til H1 – H6.

Lyset på ventilatoren deaktiveres 2 minutter etter at koketoppen deaktiveres.

Se etter i kapittelet «Tekniske data".

5.2 Støy under bruk

Hvis du kan høre:

• knekkelyder: kokekaret består av forskjellige materialer (sandwichkonstruksjon).
• plystrelyd: du bruker kokesonen på et høyt effekttrinn, og kokekaret består av forskjellige materialer (sandwichkonstruksjon).
• summing: du bruker høyt effekttrinn.
• klikkelyder: det skjer elektriske koblinger.
• hvesing, summing: viften går. Lydene er normale, og betyr ikke at det er feil på komfyrtoppen.

5.3 Öko Timer (∅ko-tidsur)

For å spare energi, slås kokesonen av før tidsuret med nedtelling høres. Forskjellen i driftstid avhenger av valgt effekttrinn og hvor lenge tilberedningen varer.

5.4 Eksempler på tilberedningsmåter

Forholdet mellom varmeinnstillingen og kokesonens strømforbruk er ikke lineær. Når du øker varmeinnstillingen er den ikke proporsjonal med kokesonens økte strømforbruk. Dette betyr at kokesonen med middels varmeinnstillinger bruker mindre enn halvparten av effekten sin.

Opplysningene i tabellen er kun veiledende.

Varmeinn-stilling	Brukes til: Tid	(min)	Tips
- 1	Holde ferdig tilberedt mat varm.	etter behov	Sett et lokk på kokekaret.
1 - 3 Hollandaise-saus, smelte: smør, sjokolade og gelatin.		5 - 25 Bland innimellom.
1 - 3 Størkning: luftige omeletter, eggestand.		10 - 40 Tilberedes med lokk.
3 - 5 Svelling av ris og melkeretter, varming av ferdigretter.		25 - 50 Tilsett minst dobbelt så mye væske som ris, rør om melkeretter når halve tilberedningstiden har gått.
5 - 7 Dampkoke grønnsaker, fisk, kjøtt.		20 - 45 Tilsett noen spiseskjeer med væske.
7 - 9 Dampkoking av poteter. 20 - 60 Bruk maks. 1⁄4 l vann til 750 g poteter.
7 - 9 Koking av større matvare-mengder, gryteretter og supper.		60 - 150	Opptil 3 liter væske pluss in-gredienser.
9 - 12 Forsiktig steking: filet, cordon bleu av kalv, koteletter, ko-ketter, pølser, lever, sause-jevning, egg, pannekaker, smultringer.		etter behov	Snu etter halve steketiden.
12 - 13 Steking, reven potetgrateng, hoftestykker, steker.		5 - 15 Snu etter halve steketiden.
14 Koke opp vann, koke pasta, brune kjøtt (gulasj, grytestek), frityrkoke pommes frites.
P	Kok store mengder vann. Effektfunksjonen er aktivert.

5.5 Råd og tips for Hob²Hoodfunksjon

Når du bruker komfyrtoppen med funksjonen:

• Beskytt ventilatorpanelet mot direkte sollys.
• Ventilatorpanelet må ikke utsettes for halogenlys.
• Ikke dekk til panelet på komfyrtoppen.
• Ikke avbryt signalet mellom komfyrtoppen og ventilatoren (f.eks. med en hånd eller et håndtak på et kokekar). Se bildet.

Det er mulig at andre fjernstyrte produkter kan blokkere signalet. Du unngår dette ved ikke å bruke fjernkontrollen til apparatet og komfyrtoppen på samme tid.

6. STELL OG RENGJ∅RING

ADVARSEL!

Se etter i Sikkerhetskapitlene.

6.1 Generell informasjon

• Rengjør koketoppen etter hver bruk.
• Bruk kokekar med ren bunn.
• Riper eller mørke flekker på overflaten påvirker ikke koketoppens funksjon.
• Bruk et spesialrengjøringsprodukt for overflaten på koketoppen.
• Bruk en spesialskrape til glasset.

6.2 Rengjøring av koketoppen

- Fjern umiddelbart: smeltet plast, plastfolie, sukker og mat som

7. FEILS∅KING

ADVARSEL!

Se etter i

Sikkerhetskapitlene.

Kjøkkenventilatorer med Funksjonen fungerer med Hob²Hood funksjon

Se vårt forbrukernettsted for å finne hele listen over kjøkkenventilatorer som virker med denne funksjonen. Electrolux kjøkkenventilatorer som virker med

denne funksjonen må ha symbolet

inneholder sukker. Hvis ikke kan smusset forårsake skade på komfyrtoppen. Vær varsom slik at du unngår forbrenninger. Plasser skrapen på glassflaten i en skarp vinkel og skyv bladet bortover flaten.

• Fjern när koketoppen er kald nok: kalk- eller vannringer, fettflekker, blank misfarging av metallet. Rengjør koketoppen med en fuktig klut og rengjøringsmiddel som ikke sliper. Tørk koketoppen med en myk klut etter rengjøring.
• Fjerne skinnende metallisk misfarging: bruk en oppløsning av vann og edikk og rengjør glassflaten med en fuktig klut.

7.1 Hva må gjøres, hvis ...

Problem Mulig årsak Løsning
Du kan ikke aktivere eller betjene komfyrtoppen.	Komfyrtoppen er ikke koblet til en strømforsyning eller er koblet feil.	Kontroller om komfyrtoppen er riktig koblet til strømforsyningen. Se koblingsskjemaet.
Sikringen har gått. Kontroller at sikringen er		årsaken til funksjonssvikten. Hvis sikringene går gjentatte ganger, må du kontakte en elektriker.
Slå på komfyrtoppen igjen		og still inn varmen innen det har gått 10 sekunder.
Du berørte 2 eller flere sensorfelt samtidig.		Berør bare ett sensorfelt.
STOP+GO-funksjonen er aktivert.		Se etter i kapittelet "Daglig bruk".
Det er vann eller fettsprut på betjeningspanelet.		Tørk av betjeningspanelet.
Et lydsignalet høres, deretter slås komfyrtoppen av. Et lydsignal høres når komfyrtoppen slår seg av.	Du har dekket til ett eller flere sensorfelt.	Fjern gjenstanden fra sen-sorfeltene.
Komfyrtoppen skur seg av.	Du har satt noe på sensor-feltet ➊	Fjern gjenstanden fra sen-sorfeltet.
Restvarmeindikatoren vis- ses ikke.	Stekesonen er ikke varm fordi den var bare i bruk en kort stund.	Kontakt servicesenteret dersom stekesonen fortsatt er varm i lang tid.
Hob ^2 Hood fungerer ikke. Du dekket til betjeningspa-nelet.		Fjern objektet fra betje-ningspanelet.
Den automatiske oppvar-mingsfunksjonen fungerer ikke.	Sonen er varm. La sonen bli tilstrekkelig kald.
Det er valgt høyeste effekt-trinn.		Det høyeste effekttrinnet har samme effekt som funksjonen.
Effekttrinnet endres mel-lom to trinn.	Effektstyring brukes. Se etter i kapittelet "Daglig bruk".
Sensorfeltene blir varme. Kokekaret er for stort eller du har plassert det for nær betjeningspanelet.		Sett store kokekar på de bakre sonene om mulig.
Det høres ingen lydsignalnår du berører sensorfelte-ne på panelet.	Signalene er deaktivert. Aktiver signalene.Se etter i kapittelet "Daglig bruk".
-lyser.	Den automatiske utko-plingsfunksjonen er i bruk.	Deaktiver komfyrtoppen og aktiver den igjen.
Llyser.	Barnesikringen eller låse-funksjonen er i bruk.	Se etter i kapittelet "Daglig bruk".
Flyser.	Det er ikke noen kokekar på kokesonen.	Sett kokekar på kokeso-nen.
Du bruker feil type koke-kar.		Bruk riktig kokekar.Se etter i kapittelet "Råd og tips".
Diameteren på kokekaretsbunn er for liten for koke-sonen.		Bruk kokekar med riktige mål.Se etter i kapittelet «Tekni-ske data".
Eog et nummer vises.	Det er en feil på komfyrtop-pen.	Koble komfyrtoppen fra strømforsyningen en stund.Koble fra sikringen i husets sikringsskap. Koble den til igjen. Hvis fennes igjen må du snakke med et au-torisert servicesenter.
E4lyser.	Det er en feil på komfyrtop-pen, fordi et kokekar koker tørt. Automatisk utkopling og overopphetingsvern for sonene er aktiv.	Deaktiver komfyrtoppen.Fjern det varme kokekaret.Aktiver sonen igjen etter ca. 30 sekunder. Hvis ko-kekaret var problemet vil feilmeldingen fjernes. Res-tvarmeindikatoren kanskje forblir tent. La kokekaret bli tilstrekkelig kaldt. Kontrol-ler om dine kokekar er kompatible med komfyrtop-pen.Se etter i kapittelet "Råd og tips".

Hvis du ikke greier å løse problemet selv, kontakter du forhandleren eller et autorisert servicesenter. Angi opplysningene som du finner på typeskiltet. Angi også den tresifrede bokstavkoden, koden for

Sikkerhetskapitlene.

8.1 Før monteringen

Før montering av koketoppen må du skrive ned opplysningene som står på typeskiltet. Typeskiltet er plassert nederst på platetoppen.

Serienummer ....

8.2 Koketopper

Koketopper skal bare brukes når de er bygd inn i egnede enheter og

8.4 Montering

arbeidsbenker som oppfyller standardene.

- For å bytt den skadede strømkabelen, bruk kabeltypen: H05V2V2-F som tåler en temperatur på 90 °C eller høyere. Kontakt ditt lokale servicesenter.

8.5 Beskyttelsesboks

Hvis du benytter en beskyttelsesboks (tilleggsutstyr), er det ikke behov for den fremre luftspalten på 2 mm og beskyttelsesbunnen rett under koketoppen. Beskyttelsessettet er kanskje ikke tilgjengelig i enkelte land. Ta kontakt med din lokale leverandør.

Induksjon 7.4 kW Produsert i Tyskland

Serienr. 7.4 kW

ELECTROLUX

9.2 Spesifikasjoner for kokesoner

Kokesone Nominell ef-fekt (maks ef-fekttrinn) [W]	Effektfunksjon [W]	Effektfunksjon maksimal va-righet [min]	Diameter på kokekar [mm]
Venstre foran 2300 3200 10 125 – 210
Venstre bak 2300 3200 10 125 – 210
Midtre foran 2300 3200 10 125 – 210
Høyre foran 1400 2500 4 125 – 145
Høyre bak 1800 2800 10 145 – 180

Effekten for kokesonen kan variere noe sammenliknet med informasjonen i tabellen. Det endres med kokekarets materiale og mål.

For å oppnå et optimalt kokeresultat bør kokekaret ikke være større enn diameteren som er angitt i tabellen.

10. ENERGIEFFEKTIV

10.1 Produktinformasjon i henhold til EU 66/2014

Modellidentifikasjon HHB830FHK
Koketopp-type Koketopp for inn-		bygging
Antall kokesoner	5
Varmeteknologi	Induksjon
Diameter på runde koke-soner (∅)	Venstre foran	21,0 cm
	Venstre bak	21,0 cm
	Midtre foran	21,0 cm
	Høyre foran	14,5 cm
	Høyre bak	18,0 cm
Energiforbruk per kokesone (EC electric cooking)	Venstre foran	175,5 Wh / kg
	Venstre bak	165,2 Wh / kg
	Midtre foran	175,5 Wh / kg
	Høyre foran	176,2 Wh / kg
	Høyre bak	179,0 Wh / kg
Energiforbruk for koke-topp (EC electric hob)	174,2 Wh / kg

EN 60350-2 - Elektriske husholdningsprodukter for matlaging – Del 2: Koketopp – Metoder for måling av ytelse

Energimålinger som refererer til kokeområder identifiseres av kryssene på de respektive kokesonene.

10.2 Energisparende

Du kan spare energi på hverdagslig tilberedning hvis du følger hintene under.

• Bruk kun mengden du trenger när du varmer opp vann.
• Legg alltid lokk på kokekaret, hvis det er mulig.
• Plasser kokekaret på kokesonen før du slår den på.
• Sett mindre kokekar på mindre kokesoner.
• Sett kokekaret direkte på midten av kokesonen.
• Bruk restvarmen for å holde maten varm eller for å smelte den.

11. BESKYTTELSE AV MILJ∅ET

Resirkuler materialer som er merket med symbolet. Legg emballasjen i riktige beholdere for å resirkulere det. Bidrar til å beskytte miljøet, menneskers helse og for å resirkulere avfall av elektriske og elektroniske produkter. Ikke kast produkter som er merket med symbolet

X sammen med husholdningsavfallet. Produktet kan leveres der hvor tilsvarende produkt selges eller på miljøstasjonen i kommunen. Kontakt kommunen for nærmere opplysninger.

INNEHÅLL

1. SÄKERHETSINFORMATION....23
2. SÄKERHETSINSTRUKTIONER....24
3. PRODUKTBESKRIVNING....27
4. DAGLIG ANVÄNDNING....29
5. RÅD OCH TIPS.... 33
6. SKÖTSEL OCH RENGÖRING 35
7. FELSÖKNING....35
8. INSTALLATION.... 38
9. TEKNISKA DATA.... 40
10. ENERGIEFFEKTIVITET....41

VI TÄNKER PÅ DIG
