BRUKSANVISNING Maximo Coax 69 Morel
maximo COAX
4" / 5 ^1/4 " / 6 ^1/2 " / 6x9"
Installation Instructions

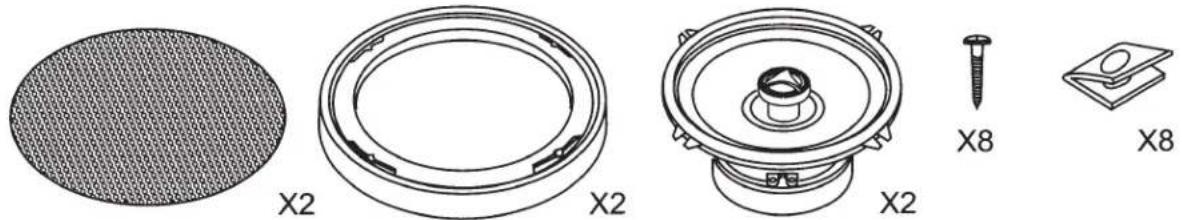

Content - 4" / 5 ^1 / 4 " / 6 ^1 / 2 "

Content - 6x9"

X8

X8

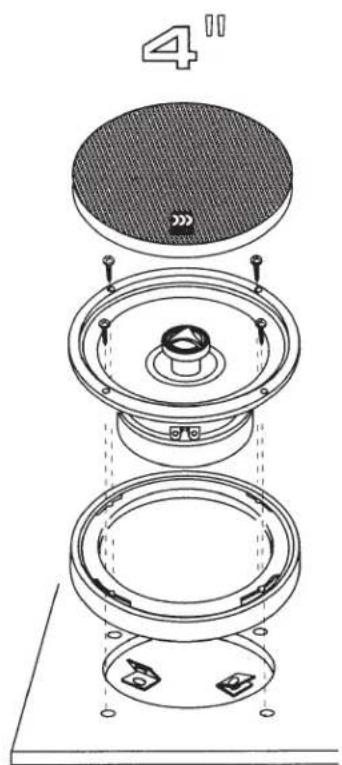

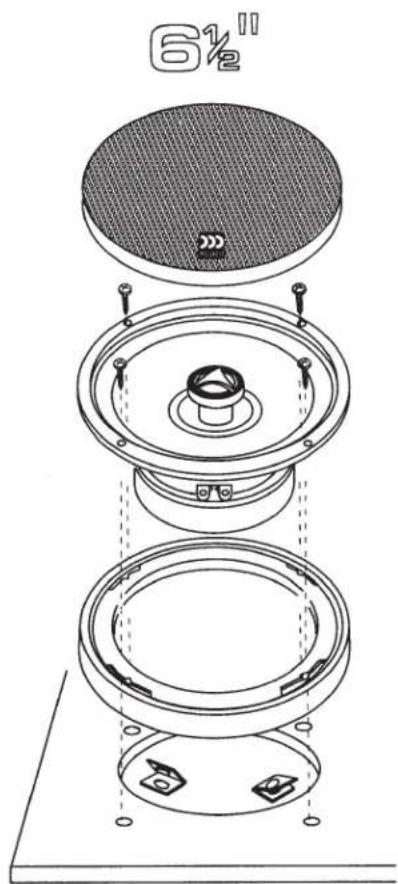

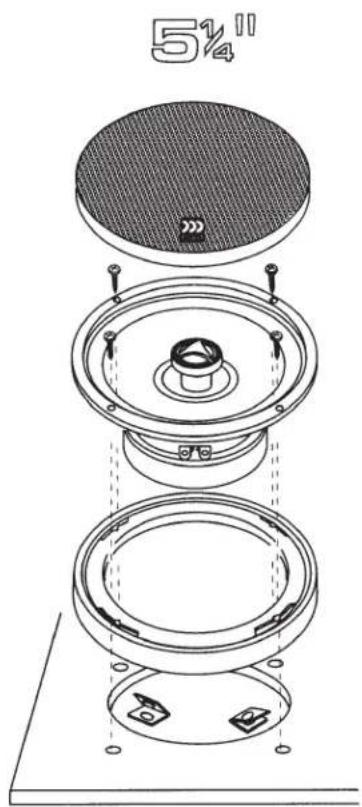

Woofer Mounting

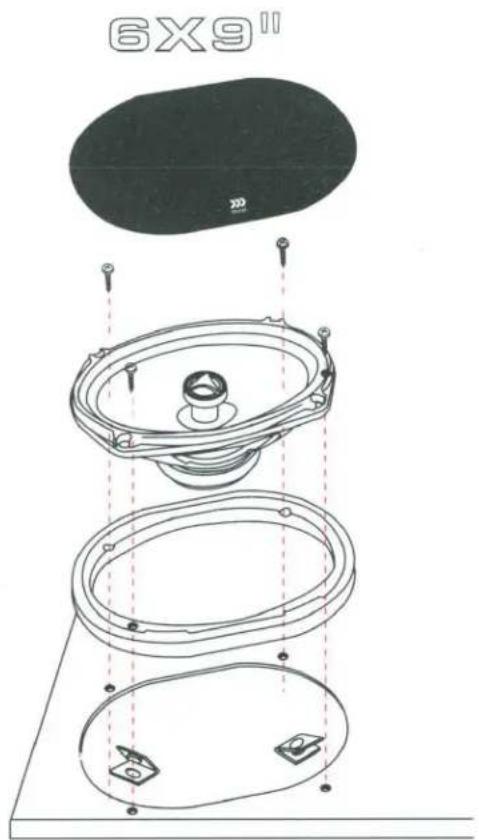

Woofer Mounting

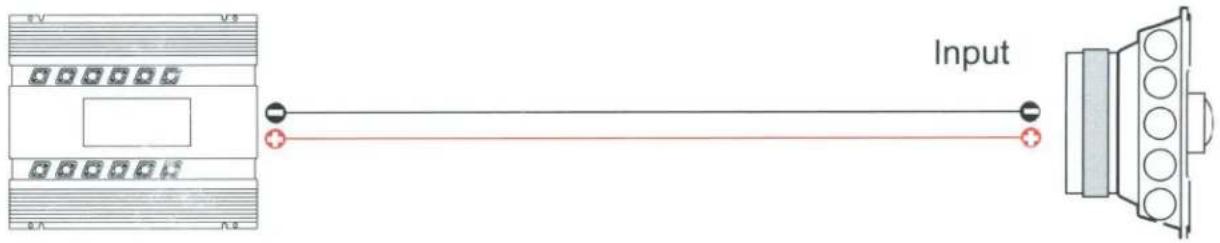

Connection Diagram
Amplifier/Head unit

Specifications
| Nominal Impedance | 4 ohm | 4 ohm | 4 ohm | 4 ohm | |
| Power Handling | 45W | 70W | 80W | 100W | |
| Max. Transient Power Handling | 100W | 140W | 160W | 200W | |
| Sensitivity (2.83V/1M) | 87.5dB | 89.5dB | 91dB | 90dB | |
| Frequency Response | 75-20,000 Hz | 55-20,000 Hz | 55-20,000 Hz | 45-20,000 Hz | |
| Voice Coil Diameter | Woofer: | 25mm(1") | 25mm(1") | 25mm(1") | 25mm(1") |
| Tweeter: | 19mm(0.8") | 19mm(0.8") | 19mm(0.8") | 19mm(0.8") | |
| Voice Coil Wire | Copper | Copper | Copper | Copper | |
| Magnet System | Woofer: | High grade ferrite magnet | High grade ferrite magnet | High grade ferrite magnet | High grade ferrite magnet |
| Tweeter: | Neodymium | Neodymium | Neodymium | Neodymium | |
| Mounting Depth | 52mm (2.1") | 56mm (2.2") | 63mm (2.5") | 81mm (3.24") | |
