BRUKSANVISNING Corona RX3085 Sunwind

Pakke ut og forberedelse

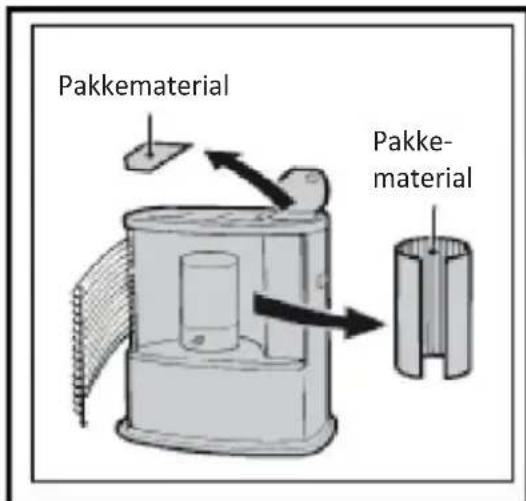

Klargjør varmeren for bruk ved å utføre følgende. Pakk varmeapparatet ut av esken. Fjern tape fra beskyttelsesgitteret og åpne risten som nedenfor. Åpne beskyttelsesgitteret ved først å løfte oppover slik at pinnen på nedre høyre kant løftes opp. Trekk deretter gitteret rett ut. (Omvendt, for å sette på plass.) Fjern pakningsmaterialet rundt brennersylinderen. Åpne døren over drivstofftanken og fjern pakningsmaterialet.

Drei en halv omdreining til venstre og en halv omdreining til høyre for å kontrollere at den sitter riktig.

Plasser 2 LR20 D 1,5V-batterier i batteriholderen på baksiden av ovnen.

Legg merke til polariteten +/- slik at batteriene er riktige!

NB! Batteriholderen er åpen! Det bør ikke være et lokk på utsiden som beskyttelse.

• Ta aldri ut batteriene under bruk! - Bruk alltid ferske batterier av god kvalitet! - Tenn aldri varmeren med fyrstikker eller lighter!

Brensel

Bruk bare parafin av god kvalitet. Ingen andre drivstoff kan brukes.

Vær oppmerksom på gjeldende forskrifter for transport og pleie av drivstoffet.

Parafin er ekstremt brannfarlig og bør holdes utenfor rekkevidde fra barn og dyr!

Parafin skal lagres mørkt og kjølig. Aldri i direkte sollys. Parafin regnes også som fersk råvare og er ikke egnet for mer enn ca 1 års forbruk.

Fylle tanken

Fyll aldri tanken hvis ovnen er i drift!

Slå alltid av ovnen før du tar ut eller fyller tanken på nytt! Ikke fyll tanken i nærheten av ovnen hvis den er varm.

Fyll opp utenfor for å unngå søl inne i huset.

Løft tanken ut av ovnen og snu den opp ned.

Skru deretter av korken som vist. Fyll parafin ved hjelp av hevertpumpe, slange eller trakt. Kontroller alltid at tanken er fri for skade, lekkasje, deformasjoner eller rust ved hver fylling.

Når drivstoffnivået faller, vil måleren på forsiden av ovnen indikere dette. Drivstoffet i tanken vil bli konsumert innen ca 3 timer fra måleren viser halvparten av nivået i henhold til figuren ovenfor. Når måleren viser varm rød, er drivstoffet ute og det er på tide å fylle på.

Plassering

Den automatiske veltesikringen slår av ovnen i tilfelle et voldsomt støt, sterke vibrasjoner osv. I nødstilfeller kan du slå av ovnen ved å trykke på den gule "SHUT-OFF" knappen.

Veken går deretter raskt ned og ovnen slås av med umiddelbar virkning. NB! Veltesikringen skal normalt ikke brukes til avstenging, bortsett fra i nødstilfeller. Dette gir unødvendig røyk og duft og kan føre til unødvendig

slitasje på veken.

Veke

Første gang veken brukes, skal den få lov til å absorbere drivstoffet i minst en time. Bruk bare parafin. Hvis veken er unormalt hard, tilstoppet eller brenner unormalt, bør den byttes ut. Dette bør gjøres av en kvalifisert person. Kun originale veker må brukes. Forhandleren din kan hjelpe deg med å bestille riktig modell.

NB! Bruk av defekt veke eller drivstoff betyr at garantien på produktet ikke er gyldig!

Tenning

Kontroller at brennersylinderen er i riktig posisjon. Drei en halv swing til venstre og en halv swing til høyre for å kontrollere at den sitter riktig.

Første gang ovnen brukes, lukter den mer på grunn av rester fra industrien. Dette

forsvinner normalt etter et par timer. Hvis du er følsom, kan det være lurt å la ovnen brenne utendørs en stund første gang den brukes.

Drei knotten langsomt for vekekontrollen mot klokken til "TENNING POSISJON" til den sier stopp. Dette innebærer at veken er i høyeste posisjon. Trykk deretter på "IGNITION PUSH" og hold den inne til du kan se at ovnen har tent. Når ovnen lyser, kan knappen slippes.

Etter tenningen kan litt hvit røyk komme fra tenningssonen. Hvis dette gjøres uten at ovnen lyser opp, skal veken sakte trekkes litt tilbake og et nytt forsøk kan gjøres.

NB!

Ikke tenn ovnen med lighter eller fyrstikker!

Juster flammen

Flammen og dermed temperaturen kan justeres på komfyren. I området "JUSTERINGSOMRÅDE" kan veken heves og senkes for å øke/redusere varmen. Vri med urviseren mot høyre for økt varme. Vri mot klokken mot venstre for redusert varme. Du kan enkelt se med øyet hvordan varmeintensiteten og flammens størrelse justeres ved å dreie med urviseren / mot klokken.

Hvis flammen blir for høy eller for lav, kan du først prøve å dreie forsiktig med spaken på brennersylinderen. Hvis dette ikke hjelper, bør flammen justeres opp eller ned. Denne bør alltid gjøres sakte! Unødvendig raske bevegelser kan skade veken og føre til unødvendig sot, lukt og karbonmonoksid.

Slå av ovnen

Ved normal bruk dreies kontrollknappen langsomt for veken mot klokken til "SMELL SAVE OFF POSITION" til den stopper. Dette slår av ovnen innen 3-5 minutter. Sjekk at komfyren er slukket. Unngå risting, vipp ovnen for å slå den av.

For raskt å slå av i nødssituasjoner, kan du trykke på "SLÅ AV PUSH"-knappen. Deretter slås ovnen umiddelbart av på samme måte som om vippesensoren var aktivert. I dette tilfellet vil det komme litt duft fra komfyren når den går ut. Denne metoden anbefales ikke, da det fører til unødvendig lukt og skader veken.

Hvis ovnen skal tennes igjen. Vent alltid minst 5 minutter. Hvis brennersylinderen ikke har avkjølt seg nok, vil det føre til unødvendig lukt når du tenner på nytt.

Advarsel!

• Enhver endring av bruksfunksjoner er strengt forbudt. Dette betyr også at garantien på produktet utløper.
• Denne ovnen må ikke brukes på steder uten tilstrekkelig ventilasjon! Sørg alltid for at rommet har god tilgang til ny oksygenrik luft.
• Kan kun håndteres av kvalifiserte voksne ansvarlige personer.
• Pass alltid på at barn, dyr og ikke-kompetente personer ikke oppholder seg i nærheten av ovnen.
• Ovnen holdes fri for andre omkringliggende hindringer med 1 meter.
• Må ikke tildekkes!
• Sørg alltid for å oppbevare drivstoff innenfor gjeldende forskrifter! • Minimum bruksvolum i rom:

2,4kW: 37m³

3,0kW: 47m³

- Må ikke brukes på steder under bakkenivå!

Tekniske spesifikasjoner

Modell RX 2485 RX 3085
Varmetype Portabel strålevarmer
Varme-effekt, watt 1930 - 2420	2400 - 3025
Drivstofforbruk l/t 0,188 - 0,235	0,235 - 0,295
Brenntid, som 17 - 21,3 time 13,5 - 17 time
Tankkapasitet 4 liter
Tank, type Oppløftbar kassett
Dimensjoner HxBxD, mm	475x452x324	510x452x324
Nettovikt	7,3 kg	7,9 kg
Automatisk sikkerhetssystem	Innebygd
Produsert i	Japan
CE-godkjent	OG

Endring av veke

Endring av veken skal utføres av et servicepunkt eller en person med god teknisk kunnskap. For instruksjoner om hvordan du gjør dette, ta kontakt med Sunwind, en av Sunwinds forhandlere eller se www.sunwind.no.

Feilsøkningsguide

Feil Løsning
Ovnen stopper utilsiktet	Senk temperaturen i rommet, vent ca. 10-15 minutter. og prøv deretter å tenne den. Prøv aldri å starte det med en gang.
Det lyser ikke1. Tanken er tom2. Det er vann i drivstoffet.3. Tenningsknappen virker ikke	1. Fyll tanken med riktig drivstoff2. Tørk tanken og bytt veke3. Skift ut batterier og tennelektroder. Kontroller også kablene
Ovnen avgir lukt1. Flammen er for høy2. Sterk vind ved komfyren3. Brenner ikke rett satt inn4. Sot eller tjære på veken5. Drivstoff forurenset	1. Reduser veken ved hjelp av knotten2. Flytte den til et annet sted3. Flytt brenneren4. Rengjør eller skift ut5. Tøm tanken og bytt veke, og fyll deretter tanken
Flammen flimrer eller slukkes1. Vann i tanken2. Sot eller tjære på veken	1. Tøm tanken og bytt veke, fyll tanken2. Hvis problemet vedvarer, kontakter du forhandler
Veken brenner opp for fort1. Feil drivstoff blandet med riktig	1. Rengjør tanken, bytt veke og fyll tanken med riktig drivstoff
Veken kan ikke justeres1. Tilstedeværelse av vann i tanken2. Karbondioksid eller tjære på veken	1. Rengjør tanken og bytt veke2. Følg instruksjonene ovenfor
