BRUKSANVISNING Elegant E/F Flexit

1. Sikkerhetsforskrifter 4
2. Slik bruker du Vision og Elegant E 5

2.1. Vedlikehold/Rengjøring 5
2.2. Feilsøking og service....5

1. Montering 6

3.1. Vision E/F - Tekniske data 6
3.2. Vision E/F - Installasjon 6

1. Montering 8

4.1. Elegant E/F - Tekniske data 8
4.2. Elegant E/F - Installasjon 8
4.3. Innregulering Vision og Elegant ....10
4.3.1. Innregulering av forsert ventilasjon. 10
4.3.2. Innregulering grunnventilasjon....10

1. Samsvarserklæring C.E....12
2. Produkt / Miljødeklarasjon....12
3. Tekniske data....12

E (Ekstern) = Tilkobling til ventilasjonsaggregat / F (Felles) = Tilkobling til fellesanlegg

Modellene leveres for både ventilasjonsaggregat og fellesanlegg. Medfølgende styrekabel brukes mot ventilasjonsaggregat. Ved installasjoner hvor kjøkkenhetten tilkobles en sentral avtrekksenhet for flere boligere (fellesanlegg) brukes ikke styrekabel.

Som standard er spjeldet utstyrt med tett spjeldplate. Dette gir ikke mulighet for grunnventilasjon gjennom kjøkkenhetten. ∅nskes grunnventilasjon så byttes spjeldplaten ut med spjeldplate for grunnventilasjon som medfølger som tilbehør.

Tilkobling til ventilasjonsaggregat

Kjøkkenhetter kobles direkte på ventilasjonsaggregatet.

Under matlaging åpnes spjeldet i kjøkkenhetten og aggregatet forseres. Avtrekksluften føres fra kjøkkenhetten i bypass utenom rotorveksleren og ut gjennom aggregates avkastkanal til takhatt eller kombiboks.

En økt mengde tilluft føres samtidig inn i bygget for å kompensere for økt avtrekksmengde. Kjøkkenhetten har spjeldløsning hvor grunnventilasjon og forsert ventilasjon kan innjusteres til ønsket luftmengde.

Tilkobling til fellesanlegg

Kjøkkenhetter for felles anlegg beregnet for blokkeiligheter. Siden viften ikke er plassert i selve kjøkken hetten oppnås et lydsvakt avtrekk. Sentralanlegget sørger for avtrekk gjennom kjøkkenhetten. Frisk luft tilføres gjennom ventiler eller vinduer. Kjøkkenhetten har spjeldløsning hvor grunnventila- sjon kan innjusteres til ønsket luft- mengde.

Våre produkter er i kontinuerlig utvikling og vi forbeholder oss derfor retten til endringer.

Vi tar også forbehold om eventuelle trykkfeil som måtte oppstå.

På dette produkt gjelder reklamasjonsrett i henhold til gjeldende salgsbetingelser - forutsatt at produktet er riktig brukt og vedlikeholdt.

Filter er forbruksmatriell.

Symbolet på produktet viser at dette produktet ikke må behandles som husholdningsavfall. Det skal derimot bringes til et mottak for resirkulering av elektrisk og elektronisk utstyr.

Ved å sørge for korrekt avhending av apparatet, vil du bidra til å forebygge de negative konsekvensene for miljø og helse som gal håndtering kan medføre. For nærmere informasjon om resirkulering av dette produktet, vennligs kontakt kommunen, renovasjonsselskapet eller forretningen der du anskaffet det.

Reklamasjon som skyldes feilaktig eller mangelfull montering rettes til det ansvarlige monteringsfirmaet.

Reklamasjonsretten kan bortfalle ved feilaktig bruk eller grov forsømmelse av vedlikeholdet av anlegget.

1. Sikkerhetsforskrifter

Les nøye gjennom denne bruker og monteringsveiledningen og spesielt sikkerhetsforskriftene før du installerer og begynner å bruke produktet. Lagre brukerveiledningen for senere bruk eller til den som eventuelt overtar produktet etter deg. Gjør produktet strømløst før all form for rengjøring og pleie.

• Avledning av utblåsningsluften må utføres i samsvar med gjel-dende offentlige forskrifter.
• Utblåsningsluften kan ikke ledes inn i røykkanaler som blir brukt til å avlede røykgasser fra f.eks. gasskaminer, peiser, vedovner, oljekjeler, osv.
• Det må være minst 50 cm mellom komfyren og produktet. Er det en gasskomfyr, må avstanden økes til 65 cm. Hvis produsenten av gasskomfyren anbefaler en høyere monte-ringshøyde, må du ta hensyn til dette.
• For å unngå at det oppstår fare skal fast installasjon, utskifting av kabel eller annen type til-kobling utføres av en fagperson.
• Det er ikke tillatt å flambere under avtrekkshetten.

- Rommet må ha tilstrekkelig lufttilførsel når avtrekkshetten er i bruk samtidig med produkter som bruker annen energi enn strøm, f.eks. gasskomfyrer, gasskaminer, peiser, vedovner, oljekjeler osv.

- Produktet kan brukes av barn fra åtte år og personer med nedsatt mental, sensorisk eller fysisk evne eller som mangler erfaring og kunnskap hvis de informeres om hvordan produktet er tenkt å bli brukt.

- Barn skal ikke leke med produktet. Rengjøring og vedlikehold av produktet skal ikkeutføres av barn uten tilsyn.

- Lett tilgjengelige deler av produktet kan bli varme i forbindelse med matlagning.

- Faren for brannspredning øker hvis ikke avtrekkshetten blir rengjort så ofte som angitt.

2. Slik bruker du Vision og Elegant E

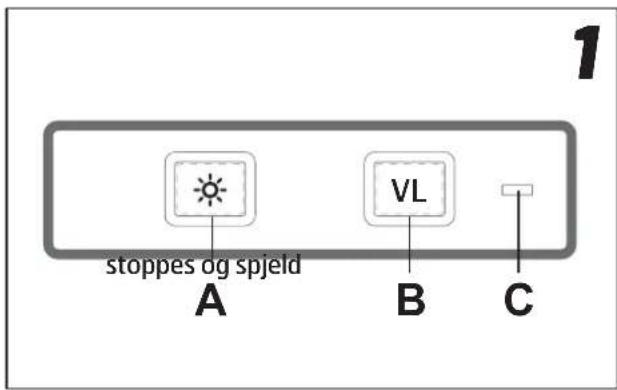

Funksjon fig. 1

A - Belysning Av/på

B - Spjeldfunksjon 1-trykk: Spjeld åpnes (lampe lyser)

2-trykk: Forsering starter (lampe

blinker)

3-trykk:

Forsering

lukkes.

C - Indikasjonslampe

Spjeldet stenges og forsering stanses automatisk etter 60 minutter, eller ved å trykke inn bryter B. Timer aktiveres ved 1-trykk og 2-trykk på bryter B.

La gjerne spjeldet være åpent en stund før og etter matlagning for å hindre spredning av os i rommet.

2.1. Vedlikehold/Rengjøring

Fettfiltere skal rengjøres minst hver andre måned ved normalt bruk. Rengjør oftere ved intensivt bruk.

Innsiden av kjøkkenhetten skal rengjøres minst to ganger pr. år.

Fettfiltere vaskes i oppvaskmaskin eller bløtlegges i varmt vann og oppvaskmiddel. ∅vrige deler på kjøkkenhetten tørkes av med fuktig klut og mildt oppvaskmiddel.

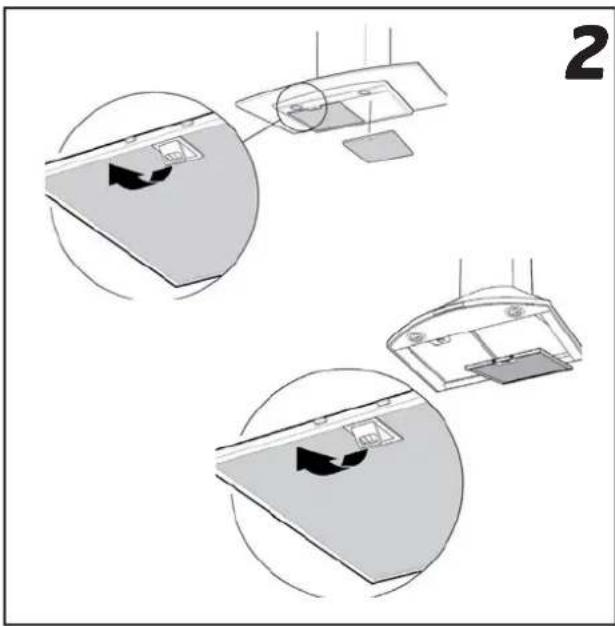

Ta bort fettfiltere ved å åpne sneppfeste, fig. 2.

Håndter filter forsiktig slik at de ikke bøyes. Sett til-bake filter etter rengjøring, pass på så de snepper fast ordentlig.

Faren for brannspredning øker hvis ikke avtrekkshetten blir rengjort så ofte som angitt.

2.2. Feilsøking og service

Kontroller at elektrisk tilkopling er korrekt og at sikringen er hel. Prøv belysning og samtlige trinn for å konstatere hva som ikke virker.

Hvis problemet vedvarer kontakt forhandler.

Det er ikke tillatt å flambere under avtrekks- hetten.

Rommet må ha tilstrekkelig lufttilførsel när avtrekkshetten er i bruk samtidig med produkter som bruker annen energi enn strøm, f.eks. gasskomfyrer, gasskaminer, peiser, vedovner, oljekjeler osv.

Produktet kan brukes av barn fra åtte år og personer med nedsatt mental, sensorisk eller fysisk evne eller som mangler erfaring og kunnskap hvis de informeres om hvordan produktet er tenkt å bli brukt.

stoppes og spjeld A B C 1

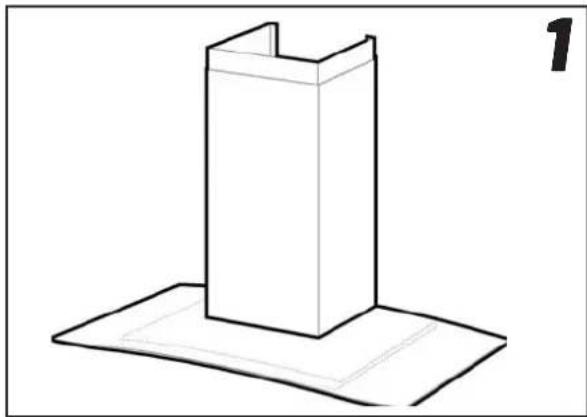

3.1. Vision E/F - Tekniske data

Mål: se fig. 2

El. tilkobling: 230 V jordet

Belysning: LED 2x2W

Maks tilkoplings-

effekt for styrekabel: 900 W ved 230 V\~

3.2. Vision E/F - Installasjon

Det må være minst 50 cm mellom komfyren og produktet. Er det en gasskomfyr, må avstanden økes til 65 cm. Hvis produsenten av gasskomfyren anbefaler en høyere monteringshøyde, må du ta hensyn til dette.

Avledning av utblåsingsluften skal utføres i henhold til forskrifter fra ansvarlig myndighet (Statens bygningstekniske etat).

Utblåsningsluften må ikke føres inn i røykkanal som brukes som avledning av røykgasser fra f.eks. gass/vedkaminer, ved-/oljekjeler eller liknende.

Medfølgende installasjonskomponenter, fig. 3

D 2 stk Festebraketter for øvre skorsteinsdel

E 7 stk Veggplugger 5,5 x 35

F 7 stk Skruer 4,2 x 32

G 4 stk Skruer 2,9 x 9,5

H 2 stk Skruer B6 x 8

Reduksjon

kanaltilkobling

Montering av veggfester, merking på vegg, fig.3.

OBS! Maks avstand mellom hettens nedre kant og skorsteinens øvre kant er 980 mm. Ved montering med en forlenget øvre skorsteinsdel, se målangivelser for denne.

Marker en senterlinje A over komfyren hvor kjøkkenhetten skal monteres. Tegn en horisontal referanselinje B 500/650 mm over komfyren. Plasser øvre festebrakett for skorstein C på veggen, som det fremgår av fig. 3. Merk brakettens skruehull på veggen.

Plasser nederste festebrakett for skorstein C på veggen 185 mm under det øverste festet, og merk skruehullene på veggen.

Merk skruehullene for hettens oppheng D på veggen, fig. 3.

Skal medfølgende plugg benyttes, bor ∅ 6 mm hull og plasser pluggene E i hullene. Kontroller at plugg som brukes er ment for materialet i veggen.

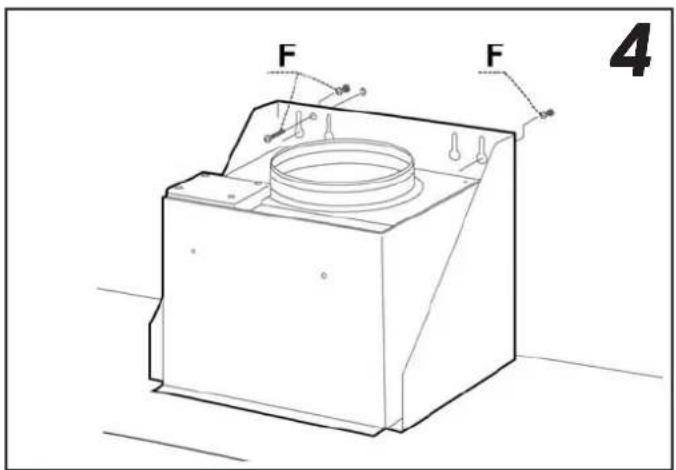

Montering av kjøkkenhetten, fig. 4

Før hetten henges opp, skru fast to skruer F i de forborede hullene.

Tilkobling til avtrekkskanal.

Koble til kjøkkenhetten med kanal ∅160 mm. Er kanal mindre må medfølgende reduksjon ∅125 brukes.

Elektrisk installasjon

Kjøkkenhetten leveres med nettkabel for tilkopling til jordet vegguttak, og separat styrekabel for tilkobling til aggregat. (Installeres hetten til et fellesanlegg skal ikke sistnevnte styrekabel brukes). Vegguttak plasseres iht. fig. 3. Ved montering med forlenget skorsteinsdel ta hensyn til dette ved plassering av vegguttak.

Vegguttak skal være tilgjengelig etter installasjon.

Annen type tilkobling, eller utbytte av nettkabel skal utføres av autorisert elektriker.

Tilkobling (ventilasjonsaggregat)

Styreledning (2-leder) kobles mellom kjøkkenhette og ventilasjonsaggregat. Styreledningen skal minimum være av typen 2 x 0,75 mm². Spenningen som går mellom enhetene er på 12 V DC.

Kabel Kretskort Funksjon
Brun P5-8 Speed 3
Hvit P5-10 GO

Innjustering av spjeld

Se kapittel 4.

Montering av skorstein, fig. 6.

Skorstein, øvre seksjon.

Før forsiktig de to sidene på øvre skorsteinsdel ut og hekt de på festene C. Kontroller at de sitter ordentlig. Fest sidene mot veggfestene med 4 skruer G (2,9 x 9,5).

Skorstein, nedre seksjon.

Før forsiktig de to sidene på nedre skorsteindel ut og hekt fast dem mellom den øvre skorsteinsdelen og veggen. Kontroller at de kommer ordentlig på plass.

Fest den undre skorsteinsdelens sider mot hetten med 2 skruer H (B6 x 8)

Installasjon skal utføres av autorisert fagpersonell.

4. Montering

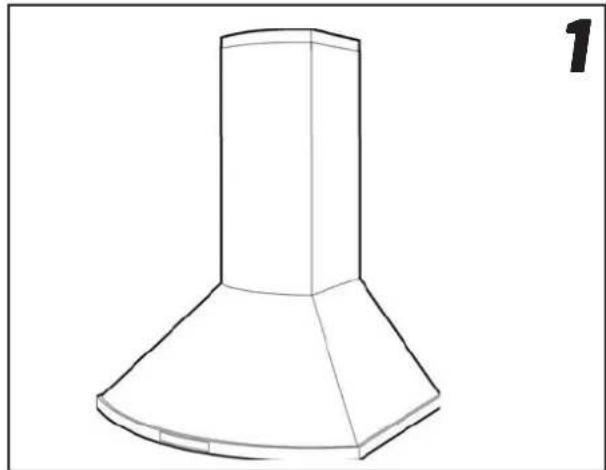

4.1. Elegant E/F - Tekniske data

Mål: se fig. 2

El. tilkobling: 230 V jordet

Belysning: LED 2x2W

Maks tilkoplings-

effekt for styrekabel: 900 W ved 230 V\~

4.2. Elegant E/F - Installasjon

Det må være minst 50 cm mellom komfyren og produktet. Er det en gasskomfyr, må avstanden økes til 65 cm. Hvis produsenten av gasskomfyren anbefaler en høyere monteringshøyde, må du ta hensyn til dette.

Avledning av utblåsingsluften skal utføres i henhold til forskrifter fra ansvarlig myndighet (Statens bygningstekniske etat).

Utblåsningsluften må ikke føres inn i røykkanal som brukes som avledning av røykgasser fra f.eks. gass/vedkaminer, ved-/oljekjeler eller liknende.

Medfølgende installasjonskomponenter, fig. 3

d 2 stk fester for øvre skorsteinsdel

e 7 stk veggplugger

f 7 stk skruer 4,5 x 32 TORX T25

g 6 stk skruer 2,9 x 9,5 TORX T10

i 1 stk kallrasspjeld

j 1 stk tape

Reduksjon

kanaltilkobling

Montering av veggfester, merking på vegg, fig.3.

OBS! Maks avstand mellom hettens nedre kant og skorsteinens øvre kant er 1075 mm. Ved montering med en forlenget øvre skorsteinsdel, se målangivelser for denne.

Marker en senterlinje A over komfyren hvor kjøkkenhetten skal monteres. Tegn en horisontal referanselinje B 500/650 mm over komfyren. Plasser øvre festebrakett for skorstein D på veggen, som det fremgår av fig. 3. Merk brakettens skruehull på veggen.

Plasser nederste feste for skorstein D på veggen 385 mm under det øverste festet, og merk skruehullene på veggen.

Merk skruehullene for hettens oppheng C på veggen,

fig. 3.

Bor ∅ 2,8 mm hull i senter på samtlige merkede punkter. Skru fast festebraketter for skorstein med skruene F (4,5 x 32 mm).

Skal medfølgende plugg benyttes, bor ∅ 5,5 mm hull og plasser pluggene E i hullene. Kontroller at plugg som brukes er ment for materialet i veggen.

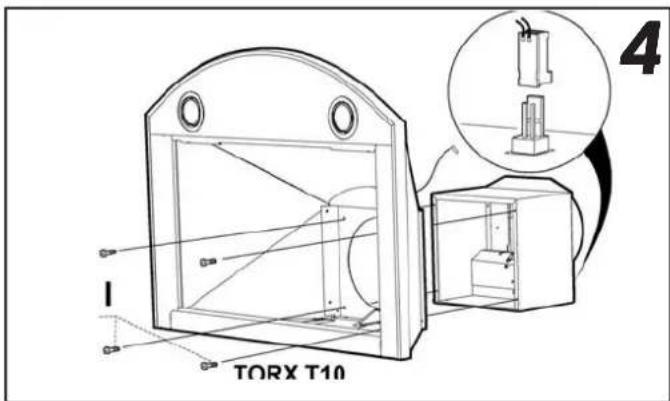

Montering av spjeldenhet, fig. 4

Ta bort fettfiltere, fig. 2.

Plasser hette og spjeldenhet på et rett underlag.

Skru fast spjeldenheten i hetten med skruer I.

Kople til styrekabel for spjeld i kontakten på spjeldenhetens overside, fig. 4.

Før hetten henges opp, skru inn to skruer f for nøkkel-hullfestene slik at de stikker ut noen mm, fig. 5A.

Heng opp hetten i nøkkelhullene.

Juster hetten vannrett og trekk til skruene.

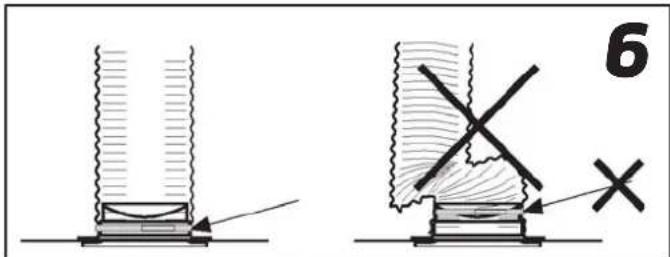

Tilkobling til avtrekkskanal.

Koble til kjøkkenhetten med kanal ∅160 mm. Er kanal mindre må medfølgende reduksjon til ∅125 brukes.

Elektrisk installasjon

Kjøkkenhetten leveres med nettkabel for tilkopling til jordet vegguttak, og separat styrekabel for tilkobling til aggregat. (Installeres hetten til et fellesanlegg skal ikke sistnevnte styrekabel brukes). Vegguttak plasseres iht. fig. 3. Ved montering med forlenget skorsteinsdel ta hensyn til dette ved plassering av vegguttak.

Vegguttak skal være tilgjengelig etter installasjon. Annen type tilkobling, eller utbytte av nettkabel skal utføres av autorisert elektriker.

Tilkobling (ventilasjonsaggregat)

Styreledning (2-leder) kobles mellom kjøkkenhette og ventilasjonsaggregat. Styreledningen skal minimum være av typen 2 x 0,75 mm². Spenningen som går mellom enhetene er på 12 V DC.

Kabel Kretskort Funksjon
Brun P5-8 Speed 3
Hvit P5-10 G0

Innjustering av spjeld

Se kapittel 4.

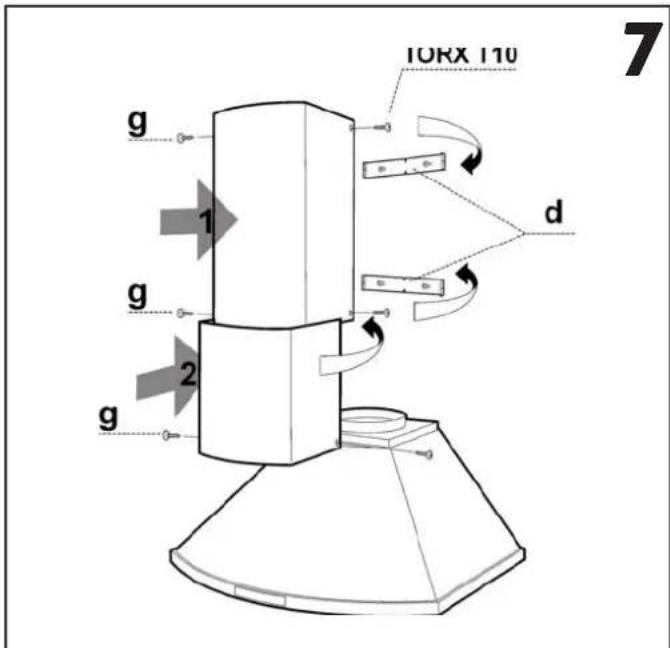

Montering av skorstein, fig. 7.

Skorstein, øvre seksjon.

Før forsiktig de to sidene på øvre skorsteinsdel ut og hekt de på festebraketter d. Kontroller at de sitter ordentlig. Fest sidene mot veggbrakett med 4 skruer g (2,9 x 9,5 TORX T10).

Skorstein, nedre seksjon.

Før forsiktig de to sidene av den nedre skorsteinsdelen ut og hekt dem fast mellom den øvre skorsteindsdelen og veggen. Pass på de de kommer ordentlig på plass. Fest sidene mot hetten med to skruer g (2,9 x 9,5).

allasjon skal utføres av autorisert fagpersonell.

TORX T10 4

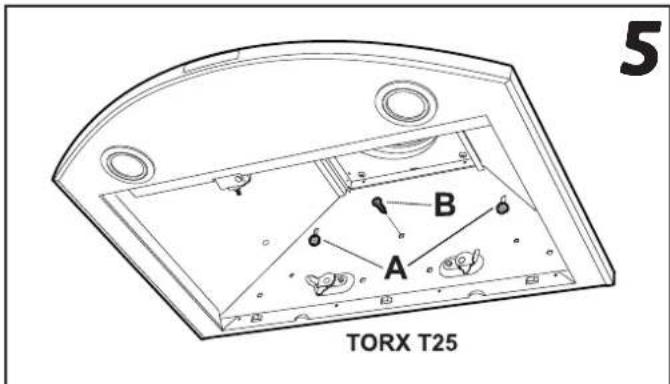

TORX T25 5

6

g 1 g 2 g IORX 110 d 7

4.3. Innregulering Vision og Elegant

Justering av luftmengder gjøres med hjelp av spjeldet. Spjeld blir tilgjengelig ved å fjerne fettfiltre, se fig. 2.

Spjeld i kjøkkenhetten består av heldekkende (tett) spjeldplate. Dette gir ikke mulighet for grunnventilasjon via kjøkkenhetten.

∅nsker man grunnventilasjon via kjøkkenhetten bytter man ut den heldekkende spjeldplaten med medfølgende spjeldplate for grunnventilasjon.

I begge tilfeller kan forsert luftmengde reguleres.

Måleuttak

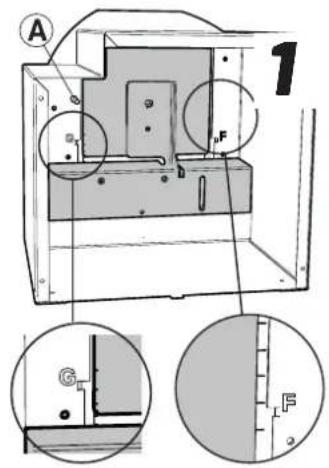

Trykket Pm måles i måleuttaket, fig. 1A.

Med hjelp av måletrykket Pm og spjeldets posisjon kan luftmengden leses av i innregulerings-diagrammet hvor G1-G6 er grunnventilasjon og F1-F6 er forsert ventialasjon.

Om luftmengden må forandres, les av en ny spjeldinnstilling i diagrammet og juster deretter spjeldets posisjon iht. følgende beskrivelse.

4.3.1. Innregulering av forsert ventilasjon.

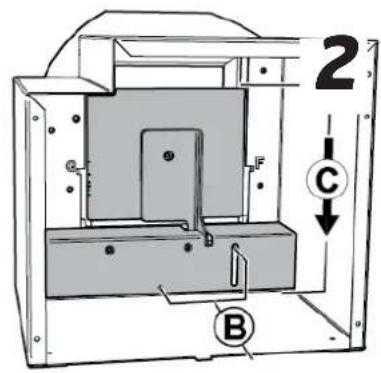

1. Løsne skruer, fig. 2B og før spjeldluken tilbake, fig. 2C. NB! Håndter spjeldet forsiktig.

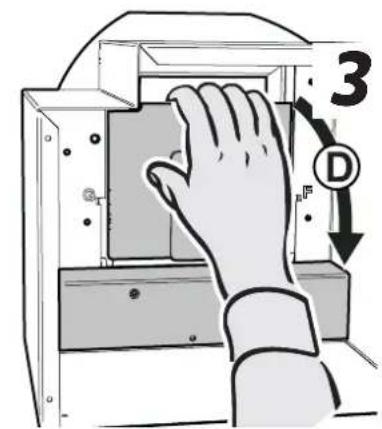

2. Åpne spjeldluke, fig. 3D.

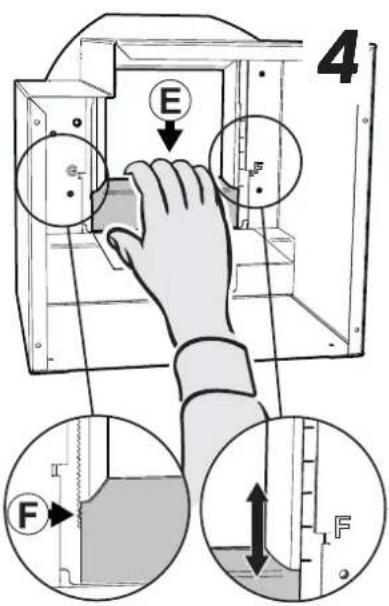

3. Løsne forseringsluke, fig. 4E ved å løfte den fra låsetaggene, fig. 4F. NB! Pass på at den ikke bøyes.
4. Før luken til ønsket posisjon. Markeringene for lukens posisjon F1-F6 tilsvarer verdiene i diagrammet Forsert ventilasjon, neste side.
5. Trykk fast forseringsluken.
6. Mål trykket Pm og kontroller om ønsket forseringsmengde er oppnådd.

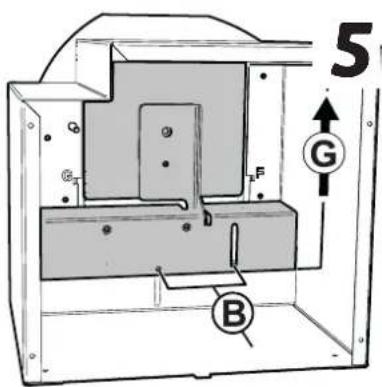

7. Steng spjeldluke og før den frem, fig. 5G. NB! Pass på at speldet er tett.
8. Lås fast spjeldluken med skruene, fig. 5B.

4.3.2. Innregulering grunnventilasjon.

Gjelder kun när tett spjeldplate er byttet ut med spjeldplate for grunnventilasjon.

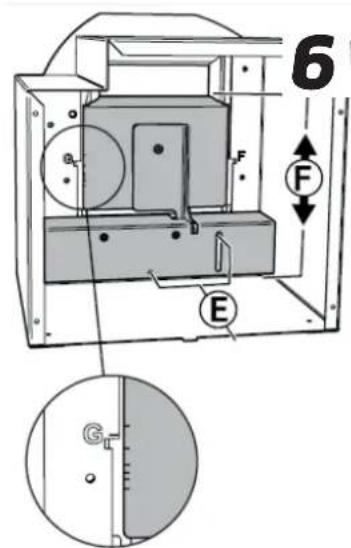

1. Juster grunnventilasjon med spjeldluken stengt. Løsne skruene, fig. 6E.
2. Før spjeldet i ønsket posisjon, fig 6F.
3. Markeringene for lukens posisjon G1-G6 tilsvarer verdiene i diagrammet Grunnventilasjon, neste side.
4. Lås fast spjeldet med skruene, fig. 6E
5. Mål trykket Pm og kontroller om ønsket grunnventilasjon er oppnådd.

A 1 G F

2 C B

3 D

4 E F F

5 G B

6 F E

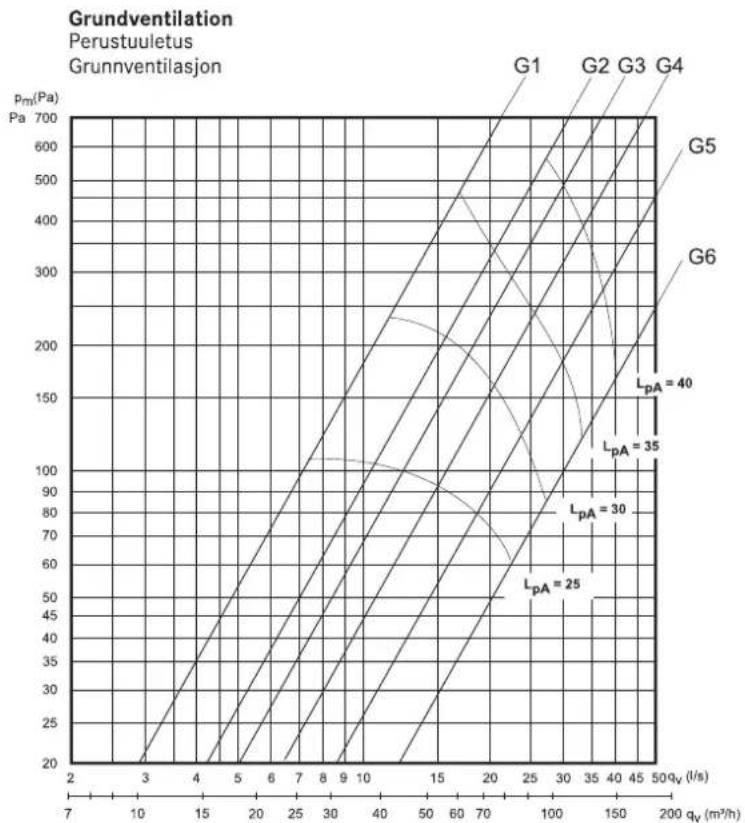

Innreguleringsdiagram Grunnventilasjon

L_pW = Relativt A-veid lydeffektnivå 1 pW L_pA = A-veid lydtrykknivå ved 10 m^2 Sabin

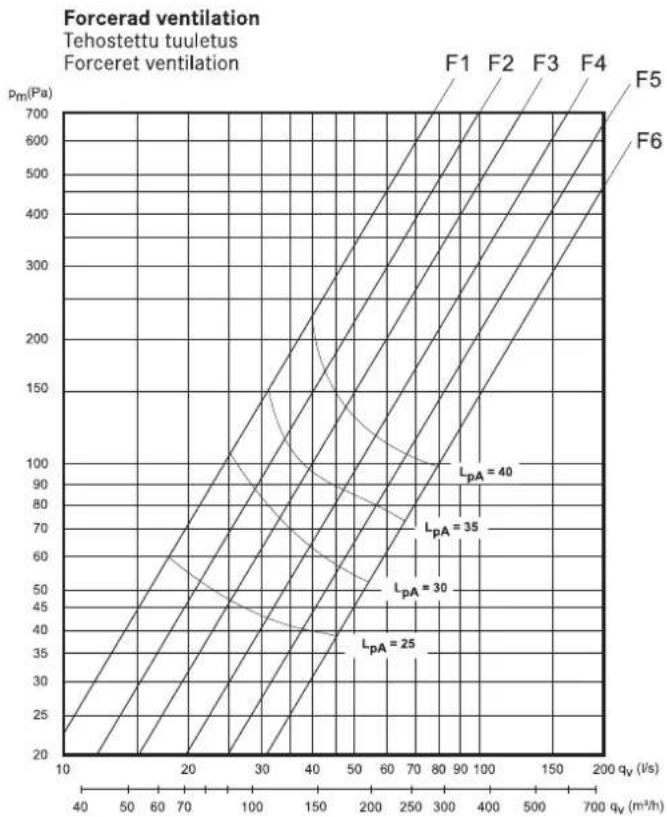

Innreguleringsdiagram Forsert ventilasjon

5. Samsvarserklæring C.E.

Overenstemmer med følgende standarder:

Sikkerhetsstandard EN	60335-1:2002EN 60335-2-31:2003EN 50366:2003
EMC standard EN 550	4-1EN 55015EN 61000-3-2EN 61000-3-3EN 55014-2

∅kodesigndirektivet

6. Produkt / Miljødeklarasjon

Produkt og produksjon samsvarer med gjeldende internasjonale miljøkrav som WEEE og RoHS direktivet.

Flexit oppfyller sine forpliktelser i henhold til Avfallsforskriften/EE-forskriften ved å være medlem av følgende returselskap:

• Renas AS for næringselektro (f.eks. avtrekksvifter, ventilasjonsaggregater)
• El-retur AS for hvitvareelektro (f.eks. baderomsvifter, kjøkkenventilatorer)

EE-avfall skal ikke kastes sammen med annet avfall, men ved kassering innleveres forhandler eller anvist plass på stedlig deponi/mottak.

EE-produkter er (fra 2005) merket med en overkrysset søppeldunk og inngår i et system for retur og gjenvinning og tas i mot vederlagsfritt (se side 3).

7. Tekniske data

	Vision Elegant
Bredde 60/90 cm 60 cm
Osoppfang 75% v/165 m ^3 /h		75% v/165 m ^3 /h
Belysning	LED 2x2W	LED 2x2W
Merkespenning	230 V	230 V
Bryter	Elektronisk	Elektronisk
Kanaltilkobling	∅160 (∅125)	∅160 (∅125)
Min/maks takhøyde	235 / 252 cm	237 / 274 cm
