BRUKSANVISNING ESL5201LO ELECTROLUX

Takk for at du har kjøpt et produkt fra Electrolux. Du har valgt et produkt som bringer flere tiår med erfaring og innovasjon med seg. Genial og stilig, og den er designet med tanke på deg. Du kan være trygg på at du får gode resultater hver gang du bruker den.

Gå inn på vårt nettsted for å finne:

Få råd om bruk, finne brosjyrer, feilsøking, serviceinformasjon:

www.electrolux.com

Registrer produktet ditt for å få bedre service:

www.registerelectrolux.com

Kjøp tilbehør, forbruksvarer og originale reservedeler til produktet ditt:

www.electrolux.com/shop

KUNDEST∅TTE OG SERVICE

Bruk alltid originale reservedeler. spare parts.

Når du kontakter vår autoriserte serviceavdeling, må du sørge for å ha følgende data for hånden: Modell, PNC (produktnummer), serienummer.

Informasjonen finner du på typeskiltet.

Advarsel/Forsiktig – Sikkerhetsinformasjon

Generell informasjon og tips

Miljøinformasjon

Med forbehold om endringer.

1. ⚠SIKKERHETSINFORMASJON

Les instruksjonene nøye før montering og bruk av produktet. Produsenten er ikke ansvarlig for eventuelle skader som skyldes feilaktig montering og bruk. Oppbevar produktets instruksjoner for fremtidig bruk.

1.1 Generelt om sikkerhet

- Dette produktet er kun ment for bruk i husholdninger og liknende bruk som:

• gårdshus; personalkjøkken i butikker, på kontorer og andre arbeidsmiljøer;
• av gjester på hoteller, moteller, pensjonater og andre boligtyper.

- Dersom strømforsyningskabelen er skadet må den kun byttes ut av produsenten, et autorisert servicesenter eller lignende kvalifiserte personer for å unngå fare.

- Plasser kniver og bestikk med skarpe kanter i bestikkurven med spissen ned eller i en horizontal posisjon.

- Ikke la produktets dør stå åpen, uten tilsyn, for å forhindre at noen faller over den.

- Slå av produktet og trekk støpselet ut av stikkontakten før rengjøring og vedlikehold.

- Ikke bruk spylevann eller damp til å rengjøre produktet.

1.2 Sikkerhet for barn og utsatte personer

- Dette produktet kan brukes av barn fra åtte år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap hvis de har tilsyn eller får instruksjon i sikker

bruk av produktet og forstår hvilke farer som kan inntreffe.

• Ikke la barn leke med produktet.
• Oppbevar all vaskemidler utilgjengelig for barn.
• Hold barn og kjæledyr borte fra produktet når døren er åpen.
• Rengjøring og vedlikehold skal ikke gjøres av barn med mindre de har tilsyn.

2. SIKKERHETSANVISNINGER

2.1 Montering

• Fjern all emballasjen
- Ikke monter eller bruk et skadet produkt.
- Ikke monter eller bruk produktet på steder der temperaturen er lavere enn 0 °C.
- Følg monteringsanvisningene som følger med produktet.
- Sørg for at produktet er montert under og ved siden av stabile seksjoner.

2.2 Elektrisk tilkopling

ADVARSEL!

Fare for brann og elektrisk støt.

• Produktet må være jordet.
• Kontroller at det er samsvar mellom den elektriske informasjonen på typeskiltet og strømforsyningen i huset. Hvis ikke, ta kontakt med en elektriker.
• Bruk alltid en korrekt montert, jordet stikkontakt.
• Ikke bruk doble stikkontakter eller skjøteledninger.
• Pass på at støpselet og strømkabelen ikke blir påført skade. Hvis strømkabelen må erstattes, må dette utføres av vårt Autoriserte servicesenter.
• Ikke sett støpselet i stikkontakten før monteringen er fullført. Kontroller at det er tilgang til stikkontakten etter monteringen.
• Ikke trekk i kabelen for å koble fra produktet. Trekk alltid i selve støpselet.

• Dette produktet er i overensstemmelse med E∅S-direktivene.

• Bare for Storbritannia og Irland. Produktet har en 13 A-stikkontakt. Skulle det bli nødvendig å skifte sikringen i stikkontakten, bruk en 13 A ASTA (BS 1362) sikring.

2.3 Vanntilkopling

- Hvis vanninntaksslangen er defekt, må du trekke støpselet ut øyeblikkelig. Kontakt servicesenteret for å bytte ut vanninntaksslangen.

2.4 Bruk

- Ikke sitt eller stå på den åpne døren.

• Oppvaskmidler er farlig. Følg sikkerhetsinstruksjonene på oppvaskmiddelpakken.
• Ikke drikk eller lek med vann i produktet.
• Ikke ta ut oppvasken fra produktet før oppvaskprogrammet er ferdig. Det kan være oppvaskmiddel på oppvasken.
• Produktet kan slippe ut varm damp, hvis du åpner døren mens et oppvaskprogram er i gang.
• Ikke legg brennbare produkter, eller gjenstander som er fuktet med brennbare produkter, inn i eller i nærheten av produktet.

2.5 Service

- Kontakt et autorisert servicesenter for å reparere produktet. Vi anbefaler at du bare bruker originale reservedeler.

- Når du kontakter servicesenteret, må du sørge for at du har følgende informasjon, som du finner på typeskiltet, tilgjengelig. Modell: PNC (produktnummer) : Serienummer:

2.6 Avfallsbehandling

ADVARSEL!

Fare for skade og kvelning.

• Koble produktet fra strømmen.
• Kutt av strømkabelen og kast den.
• Fjern dørlåsen for å forhindre at barn og dyr stenger seg inne i produktet.

3. PRODUKTBESKRIVELSE

1 ∅vre spylearm
2 Nedre spylearm
3 Filtre
4 Typeskilt
5 Saltbeholder
6 Ventilasjonsåpningen

7 Skyllemiddelbeholder
8 Oppvaskmiddelbeholder
9 Bestikkurv
10 Nedre kurv
11 ∅vre kurv

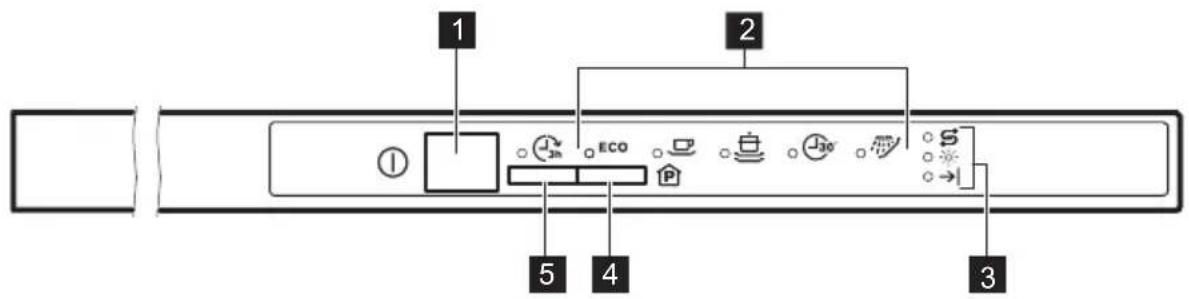

4. KÄYTTÖPANEELI

1 På/av-knapp
2 Programindikatorer
3 Indikatorer

4 Programknapp
5 Delay-knapp

4.1 Indikatorer

Indikator Beskrivelse
	Indikator for programslutt.
	Saltindikator. Den er av når programmet er i bruk.
	Skyllemiddelindikator. Den er av når programmet er i bruk.

5. PROGRAMMER

Program Grad av smuss Type vask		Programfaser Forbruksverdier 1)
	Normalt skit- tent Servise og bestikk	ForvaskVask 50 °CSkyllingerTørk	195	1.039	11
	Meget skittent Servise, bes- tikk, gryter og panner	ForvaskVask 70 °CSkyllingerTørk	140	- 160	1.3 - 1.5 13 - 15
	Normalt skit- tent Servise og bestikk	ForvaskVask 65 °CSkyllingerTørk	100	- 120	1.2 - 1.5 15 - 17
	Nytt smuss Servise og bestikk	Vask 60 °C eller 65 °CSkyllinger	30	0.9	9

Program Grad av smuss Type vask	Programfaser Forbruksverdier
	1)
	Varighet (min)	Energi (kWh)	Vann (l)
5) Alt • Forvask 14 0.1 4

1) Vanntrykk og -temperatur, og tilvalgene og mengden servise som er satt inn kan endre verdiene.
2) Med dette programmet får du mest mulig effektivt vann- og energiforbruk for normalt skittent bestikk og servise. (Dette er standardprogrammet for testinstitutter).
3) For bedre hygieniske resultater har dette programmet en høy temperatur under skyllefasen. Under skyllingen holder temperaturen seg på 70 °C i minst 10 minutter.
4) Dette programmet kan brukes til å vaske servise med nytt smuss. Det gir gode oppvaskresultater på kort tid.
5) Bruk dette programmet for å raskt skylle koppene, dette hindrer at matrester setter seg fast og at produktet avgir vond lukt. Ikke bruk oppvaskmiddel med dette programmet.

5.1 Informasjon for testinstitutter

For all nødvendig informasjon om testytelse, send en e-post til:

[e-mail]

Skriv ned PNC (produktnummer), som du finner på typeskiltet.

6. INNSTILLINGER

6.1 Programvalgmodus og brukermodus

Når produktet er i programvalgmodus er det mulig å stille inn et program og å gå inn i brukermodus.

I brukermodus kan følgende innstillinger endres:

• Nivået på vannmykner i henhold til vannhardheten.
• Aktivering eller deaktivering av lydsignal for at programmet er ferdig.

Disse innstillingene vil bli lagret til du endrer dem igjen.

Hvordan stille inn programvalgmodus

Produktet er i programvalgmodus når alle programindikatorene lyser.

skjer kan du stille inn programvalgmodus på følgende måte:

Trykk og hold programknappen til produktet er i programvalgmodus.

6.2 Vannhardheten

Vannmykneren fjerner mineraler fra vannforsyningen, som ellers ville ha skadelig effekt på vaskeresultatene og produktet.

Jo mer vannet inneholder av disse mineralene, dess hardere er vannet. Vannhardhet måles i tilsvarende skalaer.

Vannmykneren må justeres i henhold til vannhardheten der du bor. Det lokale vannverket kan gi opplysninger om hardheten til vannet der du bor. Det er viktig å stille vannhardheten inn på riktig nivå for å sikre gode vaskeresultater.

Vannhardhet

Tyske grader (°dH)	Franske grad-er (°fH)	mmol/l Clarke-grader	Vannavherdernivå
47 -50 84 - 90 8.4 - 9.0 58 - 63 10
43 - 46 76 - 83 7.6 - 8.3 53 - 57 9
37 - 42 65 - 75 6.5 - 7.5 46 - 52 8
29 - 36 51 - 64 5.1 - 6.4 36 - 45 7
23 - 28 40 - 50 4.0 - 5.0 28 - 35 6
19 - 22 33 - 39 3.3 - 3.9 23 - 27			5 1)
15 - 18 26 - 32 2.6 - 3.2 18 - 22 4
11 - 14 19 - 25 1.9 - 2.5 13 - 17 3
4 - 10 7 - 18 0.7 - 1.8 5 - 12 2
<4 <7 <0.7 < 5			1 2)

1) Fabrikkinnstilling.
2) Ikke bruk salt på dette nivået.

1. For å gå inn på brukermodus, trykk og hold programknappen til indikatoren

ECO begynner å blinke og indikatoren tennes med fiksert lys.

1. Vent til indikatoren sikker og indikatoren begynner å blinke. Indikatoren fortsetter å blinke. Den periodiske blinkingen til indikatoren viser til gjeldende valgt nivå.

- F.eks. 5 blink + pause + 5 blink = nivå 5.

1. Trykk på programknappen gjentatte ganger for å endre innstillingen. Hver gang du trykker på programknappen vil nivået øke. Etter nivå 10 starter du på nytt fra nivå 1.
2. Trykk på på-/av-knappen for å bekrefte innstillingen.

6.3 Lydsignaler

Lydsignal høres når det oppstår en feilfunksjon i produktet. Det er ikke mulig å deaktivere disse lydsignalene.

1. For å gå inn på brukermodus, trykk og hold programknappen til indikatoren

ECO begynner å blinke og indikatoren Jennes med fiksert lys.

1. Trykk umiddelbart på programknappen.

2. Indikatoren tenes med fiksert lys.

3. Indikatoren begynner å blinke.

4. Vent til indikatoren

Indikatoren fortsetter å blinke.

- Sluttindikatoren viser aktuell innstilling: Sluttindikator av = Lydsignal av.

1. Trykk på programknappen for å endre innstillingen.

7. F∅R F∅RSTE GANGS BRUK

1. Sikre at nivået på vannmykneren passer til hardheten for vannforsyningen. Om ikke, juster nivået på vannmykneren.

2. Fyll saltbeholderen.

3. Fyll skyllemiddelbeholderen.
4. Äpne vannkranen.
5. Start et program for å fjerne eventuelle vaskemiddelrester som fortsatt kan befinne seg i produktet. Ikke bruk oppvaskmiddel og ikke sett noe i kurvene.

Når du starter et program, kan produktet bruke opptil fem minutter på å lade harpiksen i vannhardheten på nytt. Det ser ut som produktet ikke fungerer. Vaskefasen starer bare etter at denne prosedyren er fullført. Prosedyren blir gjentatt periodisk.

7.1 Saltbeholderen

OBS!

Bruk kun salt som er beregnet for oppvaskmaskiner.

Saltet brukes til å lade opp harpiksen i vannmykneren og til å sikre gode vaskeresultater i daglig bruk.

1. Trykk på på-/av-knappen for å bekrefte innstillingen.

1. Fjern saltsøl rundt åpningen på saltbeholderen.

1. Lukk saltbeholderen ved å dreie lokket mot klokken.

Det kan komme vann og salt ut av saltbeholderen når du fyller den. Fare for korrosjon. For å forhindre det, må du starte et program etter at du har fylt saltbeholderen.

1. Trykk på utløserknappen (D) for å åpne lokket (C).
2. Hell i skyllemiddel i dispenseren (A) til væsken når nivået "max".
3. Tørk bort skyllemiddelsøl med en absorberende klut for å unngå for mye skumdannelse.
4. Lukk lokket. Sørg for at utløserknappen låses i posisjon.

Du kan vri bryteren på mengden som utløses(B) mellom posisjon 1 (lavest mengde) og posisjon 4 eller 6 (høyest mengde).

8.1 Bruke oppvaskmiddel

1. Trykk på utløserknappen (B) for å åpne lokket (C).

2. Ha i vaskemiddel, i pulver eller tabletter, i beholderen (A).

3. Dersom programmet har en forvaskfase, ha i en liten dose vaskemiddel i beholderen (D).

4. Lukk lokket. Sørg for at utløserknappen låses i posisjon.

8.2 Bruk av multitablettene

Når du bruker tabletter som inneholder salt eller skyllemiddel må du ikke fylle saltbeholderen eller skyllemiddelbeholderen.

1. Still vannhardheten til laveste nivå.

2. Still inn skyllemiddelbeholderen til laveste posisjon.

8.3 Stille inn og starte et program

Starte et program

1. Åpne vannkranen.

2. Trykk på av/på-knappen for å slå på produktet. Sikre at produktet er i programvalgmodus.

3. Trykk på programknappen gjentatte ganger til indikatoren til programmet du ønsker å bruke tennes.

4. Lukk produktets dør for å starte programmet.

Starte et program med starttidsforvalg

1. Still inn et program.

2. Trykk på Delay for å utsette programstarten i 3 timer.

- Indikatoren tennes.

1. Lukk produktets dør for å starte nedtellingen.

Når nedtellingen er ferdig, starter programmet.

Åpne døren mens produktet er i bruk

Hvis du åpner døren mens et program går vil produktet stoppe. Når du lukker døren, vil produktet fortsette fra der det ble avbrutt.

Avbryte starttidsforvalg

Trykk og hold programknappen til produktet er i programvalgmodus.

Når du avbryter starttidsforvalget, må du angi programmet igjen.

Avbryte programmet

Trykk og hold programknappen til produktet er i programvalgmodus. Kontroller at det er oppvaskmiddel i oppvaskmiddelbeholderen før du starter et nytt program.

Programslutt

Når oppvaskprogrammet er ferdig, er indikatoren for - tent.

1. Trykk på av/på-knappen for å slå av produktet.

2. Steng vannkranen.

Hvis du ikke deaktiverer produktet innen 5 minutter, vil alle lampene slukkes. Dette bidrar til å redusere energiforbruket.

9. RÅD OG TIPS

9.1 Generelt

De følgende hintene sørger for optimal vaske- og tørkeresultat ved daglig bruk og også hjelpe til med å beskytte miljøet.

• Fjern større matrester fra oppvasken og ha i søppelet.
• Ikke forhåndsvask oppvask for hånd. Ved behov, bruk forvaskprogrammet (dersom det er tilgjengelig) eller velg et program med en forvaskfase.
• Bruk alltid hele plassen i kurvene.
• Når du setter inn oppvask, påse at gjenstandene kan nås skikkelig og vaskes av vannet som kommer ut av spylearmdysene. Påse at ingen gjenstander berører eller dekker hverandre.
• Du kan bruke oppvaskmiddel, skyllemiddel og salt separat eller muligtabletter (f.eks. "3in1", "4in1", "All in 1"). Følg instruksene som står skrevet på pakken.
• Velg program i hensyn til type oppvask og hvor skitten den er. Med ECO-programmet får du mest effektiv bruk av vann og energiforbruk for servise og bestikk som er normalt skittent.

9.2 Bruk salt, skyllemiddel og såpe

• Bare bruk salt, skyllemiddel og såpe som er beregnet på oppvaskmaskiner. Andre produkter kan skade produktet.
• Multitabletter passer vanligvis i områder med en vannhardhet på opptil 21 °dH. I områder som overskrider denne grensen må skyllemiddel og salt brukes i tillegg til multitabletter. Men i områder med hardt og svært hardt vann anbefaler vi å bruke enkeltoppvaskmiddel (pulver, gelé, tabletter uten tilleggsfunksjoner), skyllemiddel og salt separat for optimal vaske- og tørkeresultater.

- Dersom du bruker multitabletter kan du velge tilvalget Multitab (hvis det er tilgjengelig). Dette tilvalget øker vaske- og tørkeresultatene ved bruk av multitabletter.

- Oppvaskmiddeltablettene vil ikke løses helt opp ved bruk av korte

programmer. For å forhindre rester på serviset, anbefaler vi at du bruker tabletter sammen med lange programmer.

- Ikke bruk mer enn riktig mengde oppvaskmiddel. Les anvisningene fra produsenten på oppvaskmiddelet.

9.3 Slik gjør du om du ikke lenger ønsker å bruke multitabletter

Utfør følgende prosedyre før du begynner å bruke separat rengjøringsmiddel, salt og skyllemiddel.

1. Still inn det høyeste nivået på vannmykneren.
2. Sikre at beholderne for salt og skyllemiddel er fulle.
3. Start det korteste programmet med en skyllefase. Ikke tilsett vaskemiddel og ikke sett noe i kurvene.
4. Når programmet er ferdig, juster vannmykneren i henhold til vannhardheten der du bor.
5. Juster mengden skyllemiddel som slippes ut.

9.4 Fylle kurvene

• Produktet skal kun brukes til å vaske gjenstander som er oppvaskmaskinsikre.
• Ikke bruk produktet til å vaske gjenstander som er laget av tre, horn, aluminium, tinn eller kobber.
• Du må ikke plassere vannabsorberende gjenstander i produktet (svamper, kjøkkenhåndklær).
• Fjern større matrester fra oppvasken og ha i søppelet.
• Bløtgjør brent mat som sitter fast på gjenstandene.
• Sett dype gjenstander (kopper, glass og kjeler) med åpningen ned.
• Forsikre deg om at ikke glassene ikke står helt inntil hverandre.
• Legg bestikk og små gjenstander i bestikkurven.
• Plasser lette redskaper i den øvre kurven. Forsikre deg om at gjenstandene ikke kan bevege seg.

- Påse at spylearmene kan bevege seg fritt før du starter et program.

9.5 Før start av et program

Påse at:

• Filtrene er rene og korrekt installert.
• Lokket på saltbeholderen sitter stramt på.
• Spylearmene er ikke tette.
• At oppvaskmaskinsalt og skyllemiddel er fylt på (med mindre du bruker kombi-oppvaskmiddeltabletter).
• Plasseringen av gjenstandene i kurvene er korrekt.

1. La serviset avkjøle seg før du tar det ut av produktet. Varme elementer kan lett bli skadet.
2. Tøm den nedre kurven først, og deretter den øvre.

Når programmet er slutt kan det fortsatt være vann på sidene og på produktets dør.

10. STELL OG RENGJ∅RING

ADVARSEL!

Slå av produktet og trekk støpselet ut av stikkontakten før det utføres noe vedlikehold.

Møkkete filtre og tette spylearmer vil redusere vaskeresultatet. Kontroller jevnlig, og rengjør dem etter behov.

Filtersystemet består av 3 deler.

1. Drei filteret (B) mot klokken og fjern det.

1. Fjern filteret (C) ut av filteret (B).
2. Fjern det flatfilteret (A).

1. Påse at det ikke er rester av mat eller skitt på eller rundt kanten av bunnpannen.

2. Sett det flate filteret tilbake på plass (A). Sikre at det er korrekt plassert under de 2 lederne.

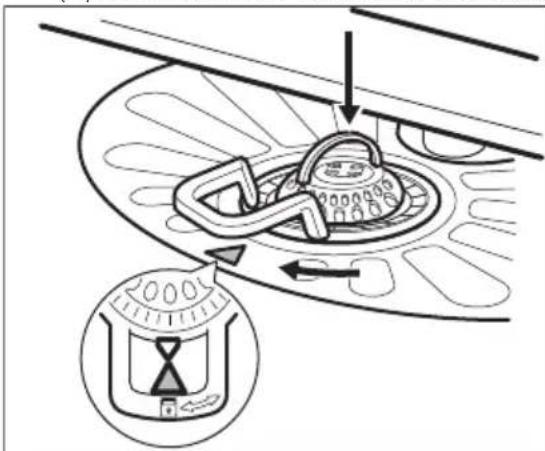

1. Monter filtrene (B) og (C) igjen.

2. Sett tilbake filteret (B) i det flatfilteret (A). Drei det med klokken til det låses.

Om produktet ikke starter eller stopper under drift bør du sjekke om du kan fikse

OBS!

Feil plassering av filtrene kan føre til dårlig vaskeresultat og skade produktet.

10.2 Rengjøre spylearmene

Ikke fjern spylearmene. Hvis matrester blokkerer hullene i spylearmene, kan du fjerne dem med en tynn og spiss gjenstand.

10.3 Utvendig rengjøring

- Rengjør produktet med en fuktig, myk klut.

- Bare kun nøytrale rengjøringsmidler.

- Du må aldri bruke skurende oppvaskmidler, skuresvamper eller løsemidler.

10.4 Innvendig rengjøring

- Rengjør produktet forsiktig med en myk og fuktig klut, også gummitetningen rundt døren.

- Hvis du vanligvis bruker kortvarige programmer, kan disse etterlate rester av fett og kalk inne i produktet. For å unngå dette, anbefaler vi å kjøre langvarige programmer minst 2 ganger per måned.

problemet selv med hjelp av informasjonen i tabellen, før du kontakter et autorisert hjelpesenter.

Ved noen problemer blinker sluttindikatoren periodisk og indikerer er funksjonsfeil.

Problem og alarmkode Mulig løsning
Du kan ikke slå på produktet. • Sørg for at støpselet er satt helt inn i vegg-kontakten.Kontroller at det ikke er en skadet sikring i sikringsskapet.
Programmet starter ikke. • Kontroller at produktets dør er lukket.Hvis starttidsforvalg er valgt, avbryt innstillin-gen eller vent til slutten av nedtellingen.Produktet har startet oppladingsprosedyren for harpiksen i vannmykneren. Varigheten på prosedyren er ca. 5 minutter.
Produktet tar ikke inn vann.Sluttindikatoren blinker én gang.Lydsignal høres periodisk en gang.	Kontroller om vannkranen er åpen.Kontroller at trykket til vannforsyningen ikke er for lav. For å finne ut at dette, kontakt om nødvendig kommunen eller vannverket.Kontroller at vannkranen ikke er tett.Kontroller at filteret i inntaksslangen ikke er tett.Kontroller at vanninntaksslangen ikke er bøyd eller i klem.
Produktet tømmes ikke for vann.Sluttindikatoren blinker to ganger.Lydsignal høres periodisk to ganger.	Kontroller at avløpsrøret ikke er tett.Kontroller at avløpsslangen ikke er bøyd eller i klem.
Lekkasjestoppsystemet er på.Sluttindikatoren blinker tre gang-er.Lydsignal høres periodisk tre ganger.	Steng vannkranen og kontakt servicesenter-et.

Slå produktet av og på etter at du har kontrollert det. Ta kontakt med servicesenteret hvis feilen opptrer igjen.

Kontakt servicesenteret for alarmkoder som ikke er beskrevet i tabellen.

12. TEKNISKE DATA

Mål Høyde / bredde / dybde (mm)		596 / 818-898 / 555
Elektrisk tilkopling 1)	Spenning (V) 220-240
	Frekvens (Hz) 50
Vanntrykk Min. / Maks. bar (MPa) 0.5 (0.05) / 8 (0.8)

Vanntilførsel Kaldt vann eller varmtvann 2)	maks 60 °C
Kapasitet Antall kuverter 13
Strømforbruk Forblitt på-modus (W) 0.50
Strømforbruk Av-modus (W) 0.50

1) Se typeskiltet for andre verdier.

2) hvis varmtvannet kommer fra alternative energikilder (for eksempel solcellepaneler eller vindkraft), benyttes en varmtvannstilførsel for å redusere maskinens energiforbruk.

13. BESKYTTELSE AV MILJ∅ET

Resirkuler materialer som er merket med symbolet 📊 Legg emballasjen i riktige beholdere for å resirkulere det. Bidrar til å beskytte miljøet, menneskers helse og for å resirkulere avfall av elektriske og elektroniske produkter. Ikke kast produkter som er merket med symbolet

sammen med husholdningsavfallet. Produktet kan leveres der hvor tilsvarende produkt selges eller på miljøstasjonen i kommunen. Kontakt kommunen for näermere opplysninger.
