BRUKSANVISNING Y89SZ300UW ELECTROLUX

5.2 Information til testinstitutter

- Kontrollamperne for , P, 📋 📋 + og ∅ er slukket.

Følg nedenstående tips for at sikre optimale rengørings- og tørreresultater i den daglige brug og for at beskytte miljøet.

1. Demonter filtersystemet som beskrevet i dette kapitel.
2. Fjern fremmedlegemer manuelt.
3. Genmonter filtrene som beskrevet i dette kapitel.

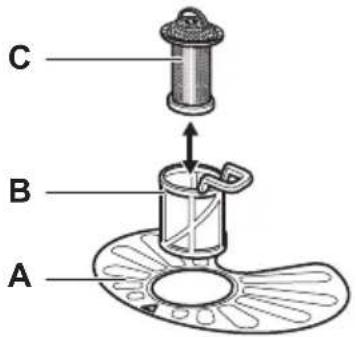

1. Fjern filteret (C) fra filteret (B).
2. Fjern det flade filter (A).

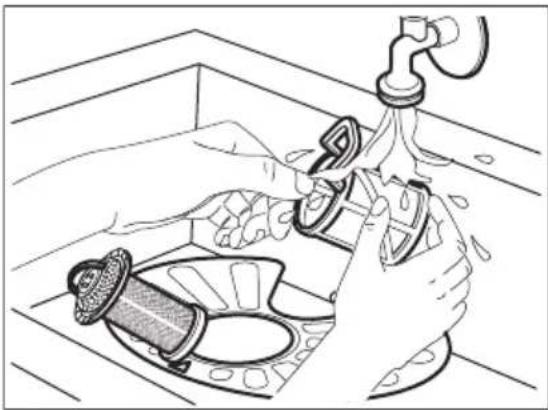

3. Vask filtrene.

Problem Mulig årsag og løsning

Se Før første anvendelse, Daglig brug, eller Råd og tips for andre mulige årsager.

1. TEKNISKE DATA

Få råd om bruk, brosjyrer, hjelp til feilsøking, og informasjon om service og reparasjon:

www.electrolux.com/support

Med forbehold om endringer.

INNHOLD

1. SIKKERHETSINFORMASJON.... 25
2. SIKKERHETSANVISNINGER....27
3. PRODUKTBESKRIVELSE 28
4. BETJENINGSPANEL 29
5. PROGRAMMER....29
6. INNSTILLINGER.... 32
7. TILVALG....35
8. F∅R F∅RSTEGANGS BRUK.... 35
9. DAGLIG BRUK....37
10. RÅD OG TIPS.... 38
11. PLEIE OG RENGJ∅RING....40
12. FEILS∅KING....42
13. TEKNISKE DATA 46
14. BESKYTTELSE AV MILJ∅ET 46

1. ⚠SIKKERHETSINFORMASJON

Les medfølgende instruksjoner grundig før du installerer og bruker apparatet. Produsenten er ikke ansvarlig for personskader eller andre skader som følge av feilaktig montering eller bruk. Hold alltid instruksjonene på et trygt og tilgjengelig sted for fremtidig referanse.

1.1 Sikkerhet for barn og utsatte mennesker

- Dette produktet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap, dersom de får tilsyn eller instruksjoner om bruken av produktet på en sikker måte, og forstår farene som er involvert. Barn under 8 år og personer med svært omfattende og komplekse funksjonsnedsettelser må holdes på avstand fra produktet med mindre de er under tilsyn til enhver tid.

• Barn bør være under oppsyn for å sikre at de ikke leker med apparatet.
• Oppbevar vaskemidler utilgjengelig for barn.
• Hold barn og kjæledyr borte fra produktet når døren er åpen.
• Rengjøring og vedlikehold av produktet skal ikke utføres av barn.

1.2 Generell sikkerhet

• Dette produktet er kun beregnet for rengjøring av servise for husholdninger.
• Dette produktet er beregnet for bruk innendørs i ett hjem.
• Dette produktet kan brukes på kontorer, hotellrom, gjestehus og andre lignende steder hvor slik bruk ikke overstiger (gjennomsnittlig) bruk for husholdningsrom.
• Produktets spesifikasjoner må ikke endres.
• Driftsvanntrykket (minimum og maksimum) må være mellom 0.05 (0.5) / 1 (10) MPa (bar).
  • Overhold maksimalt antall 15 kuverter.
• For å unngå snublefare må døren til produktet ikke stå i åpen posisjon.
• Hvis strømkabelen blir skadet, må den skiftes av produsenten, autorisert servicesenter eller annen kvalifisert person for å unngå risiko.
• ADVARSEL: Kniver og andre redskaper med skarpe spisser må plasseres i kurven med spissen ned eller legges vannrett i kurven.
• Slå av produktet og trekk støpselet ut av stikkontakten før det utføres noe vedlikehold.
• Ikke bruk høytrykksspyler og/eller damp til å rengjøre produktet.
• Hvis produktet har ventilasjonsåpninger i bunnen, må de ikke blokkeres av f.eks. et teppe.
• Produktet skal kobles til vannforsyningen med de nye medfølgende slangesettet. Gamle slanger må ikke brukes på nytt.

2. SIKKERHETSANVISNINGER

2.1 Montering

ADVARSEL!

Fare for brann og elektrisk støt.

• Advarsel: dette produktet er konstruert for å monteres / kobles til en jordingstilkobling i bygningen.
• Kontroller at parameterne på typeskiltet er kompatible med de elektriske spesifikasjonene i strømforsyningen.
• Bruk alltid en korrekt montert, jordet stikkontakt.
• Ikke bruk grenuttak eller skjøteledninger.
• Pass på at støpselet og strømkabelen ikke påføres skade. Hvis strømkabelen må erstattes, må dette utføres av vårt Autoriserte servicesenter.
• Ikke sett støpselet i stikkontakten før monteringen er fullført. Påse at det er tilgang til stikkontakten etter monteringen.
• Ikke trekk i kabelen for å koble fra produktet. Trekk alltid i selve støpselet.

2.3 Vanntilkobling

ADVARSEL!

Det er fare for elektrisk støt.

• Ikke påfør skade på vannslangene.
• La vannet renne til det er rent og klart før du kopler til nye rør eller rør som ikke er blitt brukt på lengre tid, der reparasjonsarbeid er blitt utført eller nye enheter er blitt montert (vannmålere osv.).
• Sørg for at det ikke er synlige vannlekkasjer under og etter første gangs bruk av apparatet.
• Hvis vanninntaksslangen er defekt, må du umiddelbart stenge vannkranen og trekke ut støpselet. Kontakt det autoriserte servicesenteret for å erstatte vanninntaksslangen.
• Uten elektrisk strøm er ikke vannbeskyttelsessystemet aktivt. Fare for å renne over.
• Vanninntaksslangen har en sikkerhetsventil og en hylse med en indre strømkabel.

2.4 Bruk

• Legg ikke brennbare produkter, eller gjenstander som er fuktet med brennbare produkter, inn i eller i nærheten av produktet.
• Oppvaskmidler er farlig. Følg sikkerhetsanvisningene på vaskemiddelpakken.
• Ikke drikk og lek med vann i produktet.
• Ikke ta ut oppvasken fra produktet før oppvaskprogrammet er ferdig. Det kan ligge igjen vaskemiddel på oppvasken.
• Ikke oppbevar gjenstander eller påfør trykk på den åpne døren til produktet.
• Produktet kan slippe ut varm damp hvis du åpner døren mens et program er i bruk.

2.5 Innvendig lys

ADVARSEL!

Skaderisiko.

• Kontakt et autorisert servicesenter for å reparere produktet. Bruk kun originale reservedeler.
• Vær oppmerksom på at reparasjon på egen hånd eller ikke-profesjonell reparasjon kan ha sikkerhetsmessige konsekvenser og kan ugyldiggjøre garantien.
• Følgende reservedeler er tilgjengelig i minst 7 år etter at modellen er blitt avviklet: motor, sirkulasjons- og avløpspumpe, varmeelementer, inkludert varmepumper, rørledninger og tilhørende utstyr inkludert slanger, ventiler, filtre og aquastopper, strukturelle og indre deler relatert til dørenheter, kretskort, elektroniske skjermer, trykkbrytere, termostater og sensorer, programvare og fastvare inkludert nullstillingsprogramvare. Følgende reservedeler vil være tilgjengelige i minst 10 år etter at modellen

er avviklet: dørhengsel og tetninger, andre tetninger, spylearmer, avløpsfiltre, innvendige stativer og periferiutstyr i plastikk slik som kurver og lokk. Varigheten kan være lengre i ditt land. For mer informasjon, besøk vår hjemmeside.

• Vær oppmerksom på at noen av disse reservedelene bare er tilgjengelige for profesjonelle reparatører, og at ikke alle reservedeler er relevante for alle modeller.
• Angående lampen(e) i dette produktet og reservedeler som selges separat: Disse lampene er ment å motstå ekstreme fysiske forhold i husholdningsprodukter, for eksempel temperatur, vibrasjon, fuktighet, eller er ment å signalisere informasjon om produktets driftsstatus. De er ikke ment å brukes i andre bruksområder og egner seg ikke til rombelysning.

2.7 Avfallsbehandling

ADVARSEL!

Fare for skade og kvelning.

• Koble produktet fra strømmen.
- Kutt av strømkabelen og kast den.
- Fjern dørlåsen for å forhindre at barn og dyr stenger seg inne i produktet.

3. PRODUKTBESKRIVELSE

TimeBeam viser følgende informasjon på gulvet under døren:

• Gjenværende tid när programmet starter.
- 0:00 og CLEAN når programmet er ferdig.
- DELAY og nedtellingen når utsatt start begynner.

Når AirDry aktiveres under tørkefasen, vil projeksjonen på gulvet kanskje ikke være synlig. Se på betjeningspanelet for å sjekke gjenværende tid for programmet som kjører.

4. BETJENINGSPANEL

1 På/Av-knapp
2 Display
3 Programvalgknapp
4 AUTO programknapp
5 Knapp for utstatt start

6 Spray Zone-knapp
7 Extra Power-knapp
8 Glass Care-knapp
9 Indikatorer

4.1 Indikatorer

Indikator Beskrivelse
S	Saltindikator. Den tennes når saltbeholderen er tom. Den er alltid avslått når programmet er i bruk.
	Skyllemiddelindikator. Den tennes når skyllemiddelbeholderen er tom. Den er alltid avslått når programmet er i bruk.

5. PROGRAMMER

Nummereringen av programmene i tabellen (P1, P2, osv.) henviser til sekvensen de har på betjeningspanelet.

Program Oppvaskma-skinlast		Grad av smuss	Programfaser Tilvalg
P1 ECO 1)	Servise, bestikk, gryter, panner	Normal	ForvaskOppvask 50 °CMellomskyllingAvsluttende skylling 55 °CTørkingAirDry 2)	Extra PowerGlass CareSpray Zone
P2 160 min	Servise, bestikk, gryter, panner	Normal til godt inntørket	ForvaskOppvask 60 °CMellomskyllingAvsluttende skylling 60 °CTørkingAirDry 2)	Extra PowerGlass CareSpray Zone
P3 90 min	Servise, bestikk, gryter, panner	Normal, lett inntørket	Oppvask 60 °CMellomskyllingAvsluttende skylling 55 °CTørkingAirDry 2)	Extra PowerGlass CareSpray Zone
P4 60 min	Servise, bestikk Fersk, lett inn-tørket		Oppvask 60 °CMellomskyllingAvsluttende skylling 50 °CAirDry 2)	Extra PowerGlass CareSpray Zone
P5 30 min	Servise, bestikk Fersk		Oppvask 50 °CMellomskyllingAvsluttende skylling 45 °CAirDry 2)	Extra PowerGlass CareSpray Zone
P6 Rinse Hold 3)	Alle Alle		Forvask
P7 Machine Care 4)	Ingen For rengjøring av innsiden av produktet		Rengjøring 70 °CMellomskyllingAvsluttende skyllingAirDry 2)

Program Oppvaskma-skinlast		Grad av smuss	Programfaser Tilvalg
P8AUTO 5)	Servise, bestikk, gryter, panner	Alle	ForvaskOppvask 50 - 60 °CMellomskyllingAvsluttende skylling 60 °CTørkingAirDry 2)

1) Dette programmet gir deg mest mulig effektivt vann- og energiforbruk for normalt skittent bestikk og servise. Dette er standardprogrammet for testinstitutter. Dette programmet brukes til å vurdere samsvar med Ecodesign Commission forordning (EU) 2019/2022.

2) Automatisk døråpning under tørkefasen. Referer til kapittelet «Innstillinger».

3) Med dette programmet kan du raskt skylle av matrester fra oppvasken og forhindre at det dannes lukt i produktet. Ikke bruk oppvaskmiddel med dette programmet.

4) Dette programmet er beregnet for effektiv rengjøring av innsiden av produktet. Den fjerner kalkavsetninger og fettoppbygging. Programmet skal kjøres minst annenhver måned med avkalkingsmiddel eller et rengjøringsprodukt beregnet for oppvaskmaskiner uten oppvask.

5) Produktet registrerer hvor mye oppvask som er satt i kurvene, og hvor skitten den er. Den regulerer vanntemperaturen og -mengden, energiforbruket og programtiden automatisk.

5.1 Forbruksverdier

Program 1)2)	Vann (l) Strøm (kWh) Varighet (min)
P1 ECO	11.0 0.860 240
P2 160 min	12.2 1.140 160
P3 90 min	11.9 0.970 90
P4 60 min	11.8 0.880 60
P5 30 min	10.9 0.610 30
P6 Rinse Hold	4.6 0.010 15
P7 Machine Care	10.5 0.590 60

P8 12.2 AUTO

1) Vanntrykk og -temperatur, variasjoner i strømtilførsel samt tilvalg, mengden oppvask som er satt inn og hvor tilsmusset den er kan endre verdiene.

2) Verdiene for andre programmer enn ECO er bare veiledende.

5.2 Informasjon for testinstitutter

For all nødvendig informasjon om hvordan du utfører ytelsestester (i henhold til: EN60436), send en e-post til:

[e-mail]

Inkluder produktnummerkoden (PNC) fra typeskiltet i forespørselen din.

For andre spørsmål vedrørende oppvaskmaskinen, se serviceboken som fulgte med apparatet.

6. INNSTILLINGER

6.1 Programvalgmodus og brukermodus

Når produktet er i programvalgmodus, kan du stille inn et program og gå inn i brukermodus.

Innstillinger som er tilgjengelige i brukermodus:

• Nivået på vannmykner i henhold til vannhardheten.
• Aktivering eller deaktivering av varsling om tomt for skyllemiddel.
• Nivået av skyllemiddel i henhold til nødvendig dosering.
• Aktivering eller deaktivering av lydsignalet for slutten av et program.
• Aktivering eller deaktivering av TimeBeam.
• Aktivering eller deaktivering av AirDry.

Lagrede innstillinger forblir gyldige til du endrer dem igjen.

Hvordan stille inn programvalgmodus

Etter aktivering, går produktet i programvalgmodus som standard. Dersom det ikke gjør det, stiller du inn programvalgmodus på følgende måte:

Trykk og hold samtidig og til produktet er i programvalgmodus.

For å gå til brukermodus

Sørg for at produktet er i programvalgmodus.

For å gå inn i brukermodus, trykk og hold samtidig på og till indikatorene

displayet er tomt.

6.2 Vannmykner

Jo høyere dette mineralinnholdet er, jo hardere er vannet. Vannhardheten måles i ekvivalensskalaer.

Vannmyknernivået skal justeres i henhold til vannhardheten på vannforsyningen din. Justeringen er nødvendig uavhengig av hvilken vaskemiddeltype som brukes for å sikre gode oppvaskresultater og for å holde saltindikatoren aktiv. Det lokale vannverket ditt kan gi deg råd om vannhardhet i området ditt. Standard fabrikkinnstilling er nivå 5.

Multi-tabletter med salt er ikke effektive nok til å mykne hardt vann.

Vannhardhet

Tyske grader (°dH)	Franske gra- der (°fH)	mmol/l mg/l (ppm) Clarke-	grader	Vannmyknernivå
47 - 50 84 - 90	8.4 - 9.0 835 - 904	58 - 63 10

Tyske grader (°dH)	Franske gra- der (°fH)	mmol/l mg/l (ppm) Clarke- grader	Vannmyknernivå
43 - 46 76 - 83 7.6 - 8.3 755 - 834 53 - 57 9
37 - 42 65 - 75 6.5 - 7.5 645 - 754 46 - 52 8
29 - 36 51 - 64 5.1 - 6.4 505 - 644 36 - 45 7
23 - 28 40 - 50 4.0 - 5.0 395 - 504 28 - 35 6
19 - 22 33 - 39 3.3 - 3.9 325 - 394 23 - 27 5
15 - 18 26 - 32 2.6 - 3.2 255 - 324 18 - 22 4
11 - 14 19 - 25 1.9 - 2.5 185 - 254 13 - 17 3
4 - 10 7 - 18 0.7 - 1.8 70 - 184 5 - 12 2
<4 <7 <0.7 <70 < 5 1

Vannmykneren gjennomgår en automatisk regenereringsprosess. 1)

Sørg for at produktet er i brukermodus.

1. Trykk

• Indikatorene AUTO, 📋, 📅, 📄+ og 🌐 er av.
• Indikatoren 📄 blinker fortsatt.

• Displayet viser den gjeldende vannhardhetsinnstillingen f.eks. 5 L = nivå 5.

• Trykk på P gjentatte ganger for å endre innstillingen.

• Trykk på på-/av-knappen for å bekrefte innstillingen.

6.3 Varsling om tom skyllemiddelbeholder

Skyllemiddel bidrar til å tørke oppvasken uten striper og flekker. Det frigjøres automatisk under den siste skyllingen.

Når skyllemiddelkammeret er tomt, slås skyllemiddelindikatoren på. Dersom tørkeresultatene er tilfredsstillende når du bare bruker multi-tabletter, kan du deaktivere varsel for påfylling av skyllemiddelet. Bruk imidlertid alltid skyllemiddel for best mulig tørkeresultat.

Hvis du bruker standard oppvaskmiddel eller multi-tabletter uten skyllemiddel, aktiver varsling slik at indikatoren for påfylling av skyllemiddel er aktivert.

Slik deaktiverer du varsel om tømming av skyllemiddel

Sørg for at produktet er i brukermodus.

1. Trykk AUTO.

• Indikatorene 📅, 🙏, 📋, 📄+ og 🌐 er av.
• Indikatoren AUTO blinker fortsatt.
• Displayet viser gjeldende innstilling.
• 0d = varsel for tom skyllemiddelbeholder er deaktivert.

- ≠ varsel for tom skyllemiddelbeholder er aktivert.

1. Trykk på for å endre innstillingen.
2. Trykk av/på for å bekrefte innstillingen.

Påse at produktet er i brukermodus.

1. Trykk på .

- Indikatorene og 1er av.

P, AUTO ☐ +

• -indikatoren fortsetter å blinke.

• Displayet viser den gjeldende innstillingen f.eks. ¥mivå 4.

• Trykk gjentatte ganger for å endre innstillingen.

• Trykk på/av for å bekrefte innstillingen.

6.5 Lydsignaler

Sørg for at produktet er i brukermodus.

1. Trykk .

- Indikatorene og 1er av.

AUTO

- Indikatoren blinker fortsatt.

- Displayet viser gjeldende innstilling.

1. Trykk på for å endre innstillingen.

2. Trykk av/på for å bekrefte innstillingen.

6.6 Slik deaktiverer du TimeBeam

Påse at produktet er i brukermodus.

1. Trykk på .

- Indikatorene og 1er av.

P, AUTO

• -indikatoren fortsetter å blinke.
• Displayet viser gjeldende innstilling.
• = hTimeBeam er aktivert.

• OC = TimeBeam er deaktiver

• Trykk på for å endre innstillingen.

• Trykk på/av for å bekrefte innstillingen.

6.7 AirDry

AirDry forbedrer tørkeresultatet med mindre strømforbruk. Døren åpner seg automatisk under tørkesyklusen og blir stående åpen. Deaktivering av funksjonen kan redusere tørkeytelsen.

Tørkefasens varighet og dørens åpningstid varierer avhengig av valgt(e) program og alternativer.

Når AirDry åpner døren, viser displayet gjenværende tid for programmet som kjører.

FORSIKTIG!

Ikke prøv å lukke døren før etter 2 minutter etter en automatisk åpning.

Sørg for at produktet er i brukermodus.

1. Trykk 🌿️.

- Indikatorene og er av.

P, AUTO

• Indikatoren blinker fortsatt.
• Displayet viser gjeldende innstilling.
• =A/Dry er deaktivert.

- = AirDry er aktivert.

1. Trykk på for å endre innstillingen.

2. Trykk av/på for å bekrefte innstillingen.

7. TILVALG

• Standard tilvalg må aktiveres hver gang før du starter et program. Det er ikke mulig å aktivere eller deaktivere alternativer mens et program er i bruk.
• Ikke alle alternativer er kompatible med hverandre. Hvis du velger alternativer som ikke er kompatible, så vil produktet automatisk deaktivere ett eller flere av dem. Bare indikatorene for alternativene som fortsatt er aktive er på.
• Hvis et tilvalg ikke er tilgjengelig for et programmet, vil tilhørende indikator være av eller blinke hurtig i noen sekunder og deretter slukke.
• Aktivering av tilvalg kan påvirke vann- og energiforbruk i tillegg til programmets varighet.

7.1 Spray Zone

Dette tilvalget forbedrer oppvaskresultatene ved å øke trykk og temperatur på vannet, samt vasketiden. Alternativet opererer innenfor det angitte området i den nedre kurven. Spray Zone egner seg til å vaske gjenstander med gjenstridig smuss, f.eks. gryter, panner og gryterettformer.

FORSIKTIG!

Kontroller at gjenstandene plassert i Spray Zone-området ikke blokkerer øvre spylearm.

Den relaterte indikatoren er på. Displayet viser den oppdaterte programvarigheten.

7.2 Extra Power

Dette alternativet forbedrer vaskeresultatene av det valgte oppvaskprogrammet. Det øker vasketemperaturen og varigheten.

Slik aktiverer du Extra Power

Trykk på

Den relaterte indikatoren er på. Displayet viser den oppdaterte programvarigheten.

7.3 Glass Care

Dette tilvalget beskytter skjør ladning, spesielt glasstøy, mot skade. Tilvalget forhindrer hurtige endringer i vasketemperaturen til det valgte programmet, og reduserer den til 45 °C.

Slik aktiverer du Glass Care

Trykk på

Den relaterte indikatoren er på. Displayet viser den oppdaterte programvarigheten.

8. F∅R F∅RSTEGANGS BRUK

1. Still inn nivået på vannavherderen i henhold til vannhardheten i ditt område.

2. Fyll saltbeholderen.

3. Fyll skyllemiddelbeholderen.

4. Åpne vannkranen.

5. Kjør et program med vaskemiddel for å fjerne eventuelle rester fra produksjonsprosessen. Sett ikke servise i kurvene.

Når du starter et program, kan produktet bruke opptil 5 minutter på å lade harpiksen i vannmykneren. Vaskefasen starer bare etter at denne prosedyren er fullført. Prosedyren gjentas med jevne mellomrom.

8.1 Saltbeholderen

FORSIKTIG!

Bruk kun regenereringssalt for oppvaskmaskiner. Ikke bruk kjøkkensalt.

Saltet brukes til å lade opp harpiksen i vannmykneren, og til å sikre gode vaskeresultater i daglig bruk.

Slik fyller du saltbeholderen

1. Drei lokket på saltbeholderen mot klokken og fjern det.
2. Hell 1 liter vann i saltbeholderen (kun første gang).
3. Fyll saltbeholderen med oppvaskmaskinsalt (til den er full).

1. Rist trakten forsiktig ved å holde i håndtaket for å få inn de siste kornene.

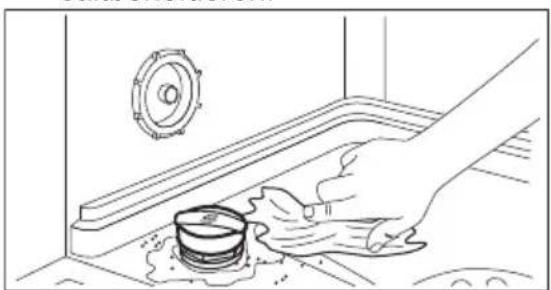

2. Fjern saltet rundt åpningen i saltbeholderen.

1. Vri lokket med klokken for å lukke saltbeholderen.

FORSIKTIG!

Det kan komme vann og salt ut av saltbeholderen når du fyller den. For å forhindre korrosjon, fyll saltbeholderen og start deretter umiddelbart en komplett oppvasksyklus med vaskemiddel.

8.2 Slik fyller du skyllemiddelbeholderen

FORSIKTIG!

Seksjonen (B) er kun for skyllemiddel. Ikke fyll det med vaskemiddel.

FORSIKTIG!

Bruk kun skyllemiddel som er spesifikt beregnet på oppvaskmaskiner.

1. Åpne lokket (C).
2. Fyll beholderen (B) til skyllemiddelet när markeringen «MAX".
3. Tørk bort skyllemiddelsøl med en absorberende klut for å unngå at det dannes mye skum.
4. Lukk lokket. Sørg for at lokket läses på plass.

1. Åpne vannkranen.

2. Trykk av/på-knappen for å slå på produktet.

Påse at produktet er i programvalgmodus.

• Fyll saltbeholderen hvis saltindikatoren er på.

• Fyll skyllemiddelbeholderen hvis skyllemiddelindikatoren er på.

• Fyll kurvene.

• Tilsett oppvaskmiddel.

• Velg og start et program i henhold til oppvasktype og smussgrad.

9.1 Bruke oppvaskmiddel

FORSIKTIG!

Bruk bare oppvaskmidler som er spesielt laget for oppvaskmaskiner.

1. Trykk på utløserknappen (A) for å åpne lokket (C).
2. Fyll vaskemiddel (gele, pulver eller tabletter) i beholderen (B).
3. Hvis oppvaskprogrammet har en forskyllingsfase, må du tilsette litt oppvaskmiddel på innsiden av døren.
4. Lukk lokket. Sørg for at lokket låses på plass.

For informasjon om vaskemiddeldose, se produsentens anvisninger på emballasjen til produktet. Vanligvis er 20–25 ml gelvaskemiddel tilstrekkelig for å vaske en vask med normalt skittent oppvask.

De øverste endene av de to vertikale ribbene inne i seksjonen (B) angir maksimumsnivået for påfylling av dispenseren med gel (maks. 30 ml).

9.2 Stille inn og starte et program

Starte et program

1. Hold døren til produktet åpen.
2. Trykk på av/på-knappen for å slå på produktet. Sikre at produktet er i programvalgmodus.
3. Trykk gjentatte ganger på til displayet viser nummeret for det valgte programmet. Displayet viser programnummeret i omtrent 3 sekunder, deretter vises programvarigheten.
4. Still inn de relevante tilvalgene.
5. Lukk produktets dør for å starte programmet.

Slik starter du A Auto programmet

1. La døren til produktet stå på gløtt.
2. Trykk på på/av-knappen for å slå på produktet. Påse at produktet er i programvalgmodus.
3. Den relaterte indikatoren er på.
4. Displayet viser programnummeret i omtrent 3 sekunder, deretter vises programvarigheten.
5. Lukk døren til apparatet for å starte programmet.

3. Trykk på .AUTO

Starte et program med starttidsforvalg

1. Still inn et program.

2. Trykk på gjentatte ganger til displayet viser ønsket starttidsforvalget (fra 1 til 24 timer).

Indikatoren lyser.

1. Lukk produktets dør for å starte nedtellingen.

Under nedtellingen er det mulig å øke tidsforvalget, men ikke å endre programmet og tilvalg.

Når nedtellingen er ferdig, starter programmet.

Åpne døren mens produktet er i drift

Hvis du åpner døren mens et program går, vil produktet stoppe. Det kan påvirke energiforbruket og programvarigheten. Etter at du lukker døren fortsetter produktet fra avbruddspunktet.

Hvis døren åpnes i mer enn 30 sekunder i tørkefasen, avsluttes det kjørende programmet. Dette skjer ikke dersom døren blir åpnet av AirDry-funksjonen.

Avbryte starttidsforvalget mens nedtellingen er i gang

Når du avbryter starttidsforvalget, må du angi programmet og tilvalgene igjen.

Trykk og hold samtidig og til produktet er i programvalgmodus.

Avbryte programmet

Trykk og hold samtidig og til produktet er i programvalgmodus.

Kontroller at det er oppvaskmiddel i oppvaskmiddelbeholderen før du starter et nytt program.

Programslutt

Når programmet er ferdig, viser displayet 0:00.

Alle knappene er inaktive unntatt på/avknappen.

1. Trykk på av/på-knappen eller vent til Auto Off -funksjonen for å deaktivere apparatet automatisk. Hvis du åpner eller lukker døren før aktivering av Auto Off, vil apparatet deaktiveres automatisk.

2. Steng vannkranen.

Auto Off-funksjon

Denne funksjonen sparer strøm ved å slå av apparatet när det ikke er i drift.

Funksjonen er i bruk:

- 5 minutter etter at programmet er ferdig.

Følg rådene nedenfor for å sørge for optimale rengjørings- og tørkeresultater i daglig bruk for å beskytte miljøet.

• Å vaske tallerkener i oppvaskmaskinen slik det er beskrevet i brukerhåndboken, bruker vanligvis mindre vann og energi enn å vaske tallerkener for hånd.
• Last oppvaskmaskinen til full kapasitet for å spare vann og energi. For best mulig rengjøringsresultat, ordne gjenstander i

kurvene som beskrevet i bruksanvisningen og ikke overbelast kurvene.

• Ikke forhåndsskyll serviset for hånd. Vann- og strømforbruket øker. Ved behov kan du velge et program med en forvaskfase.
• Fjern større matrester fra tallerkenene og tøm kopper og glass før du setter dem i produktet.
• Sørg for at gjenstander i kurvene ikke berører eller dekker hverandre. Bare da kan vannet helt nå og vaske opp.
• Velg program i forhold til hva slags vask det er og hvor skittent det er. ECO gir

mest mulig effektiv bruk av vann og energiforbruk.

- For å forhindre at kalkbelegg bygger seg opp inni produktet:

– Fyll saltbeholderen när det er nødvendig.
– Bruk anbefalt dosering av oppvaskmiddel og skyllemiddel.
– Sørg for at det aktuelle nivået på vannmykneren samsvarer med vannhardheten.
– Følg instruksjonene i kapittelet «Stell og rengjøring».

10.2 Bruk salt, skyllemiddel og såpe

• Bare bruk salt, skyllemiddel og såpe som er beregnet på oppvaskmaskiner. Andre produkter kan skade produktet.
• I områder med hardt og veldig hardt vann anbefaler vi å bruke enkelt oppvaskmiddel (pudder, gele, tabletter uten tilleggsfunksjoner), skyllemiddel og salt separat for optimale rengjørings- og tørkeresultater.
• Oppvaskmiddeltablettene vil ikke løses helt opp ved bruk av korte programmer. Vi anbefaler at du bruker oppvaskmiddeltabletter sammen med lange programmer.
• Bruk alltid riktig mengde vaskemiddel. Utilstrekkelig dosering av vaskemiddel kan føre til dårlige rengjøringsresultater og hardvannsfilm eller flekker på gjenstandene. Hvis du bruker for mye vaskemiddel med mykt eller myknet vann, resulterer det i vaskemiddelrester på oppvasken. Juster mengden vaskemiddel basert på vannets hardhet. Les anvisningene fra produsenten på oppvaskmiddelet.
• Bruk alltid riktig mengde skyllemiddel. Utilstrekkelig dosering av skyllemiddel reduserer tørkeresultatene. Å bruke for mye skyllemiddel resulterer i blålige lag på gjenstandene.
• Forsikre deg om at vannmyknernivået er korrekt. Hvis nivået er for høyt, kan den økte mengden salt i vannet føre til rust på bestikk.

10.3 Slik gjør du om du ikke lenger ønsker å bruke multitabletter

Før du begynner å bruke separat rengjøringsmiddel, salt og skyllemiddel, fullfører du følgende trinn:

1. Still inn det høyeste nivået på vannmykneren.
2. Sikre at beholderne for salt og skyllemiddel er fulle.
3. Start det korteste programmet med en skyllefase. Bruk ikke oppvaskmiddel og sett oppvask i kurvene.
4. Når programmet er ferdig, justerer du vannmykneren i henhold til vannhardheten der du bor.
5. Slik aktiverer du skyllemiddelbeholderen.
6. Aktiver varsel om tomt for skyllemiddel.

10.4 Fylle kurvene

• Bruk alltid hele plassen i kurvene.
• Apparatet skal bare brukes til å vaske artikler som er egnet for oppvaskmaskin.
• Ikke vask disse materialene i oppvaskmaskinen: tre, horn, tinn, kobber, aluminium, ømfintlig porselen og ubeskyttet karbonstål. Dette kan forårsake sprekker, sprit, misfarging, grokk eller rust.
• Du må ikke vaske vannabsorberende gjenstander i apparatet (svamper, kjøkkenhåndklær).
• Sett dype gjenstander (kopper, glass og kjeler) med åpningen vendt ned.
• Forsikre deg om at glassene ikke berører hverandre.
• Plasser lette eller plastgjenstander i den øvre kurven. Forsikre deg om at gjenstandene ikke kan bevege seg fritt.
• Legg bestikk og små gjenstander i bestikkskuffen.
• Legg bestikk og små gjenstander i bestikkurven.
• Forsikre deg om at spylearmene kan rotere fritt før du starter et program.

10.5 Før du starter et program

1. La serviset avkjøle seg før du tar det ut av produktet. Varme elementer kan lett bli skadet.

2. Tøm den nedre kurven først, og deretter den øvre.

Når programmet er slutt, kan det fortsatt være vann på innsideoverflatene av produktet.

11. PLEIE OG RENGJ∅RING

ADVARSEL!

Slå av apparatet og trekk støpselet ut av stikkontakten før rengjøring og vedlikehold.

Skitne filtre og tette spylearmer reduserer vaskeresultatet. Kontroller disse elementene jevnlig, og rengjør dem etter behov.

11.1 Innvendig rengjøring

• Rengjør produktet innvendig med en myk, fuktig klut.
• Du må aldri bruke skurende oppvaskmidler, skuresvamper, skarpe gjenstander, sterke kjemikalier, skrubb eller løsemidler.
• Rengjør døren, inkludert gummipakningen, en gang i uken.
• For å opprettholde optimal ytelse for apparatet, bruk et rengjøringsprodukt for oppvaskmaskiner minst annenhver måned. Følg instruksjonene på produktpakningen nøye.
• Bruk det automatiske rengjøringsprogrammet for optimale rengjøringsresultater.
• Ved jevnlig bruk av hurtigprogrammer, kan det bygge seg opp fett og kalk inne i produktet. For å unngå dette, kjør langvarige programmer minst to ganger per måned.

11.2 Fjerne fremmedlegemer

Kontroller filtrene og bunnpannen etter hver bruk av oppvaskmaskinen. Fremmedlegemer (f.eks. glass, plast, bein eller tannpirkere osv.) reduserer effektiviteten av rengjøringen og kan forårsake skade på avløpspumpen.

FORSIKTIG!

1. Demonter filtersystemet som beskrevet i dette kapittelet.
2. Fjern eventuelle fremmedlegemer manuelt.
3. Sett inn filtrene igjen som beskrevet i dette kapittelet.

11.3 Utvendig rengjøring

• Rengjør produktet med en fuktig, myk klut.
• Bare kun nøytrale rengjøringsmidler.
• Du må aldri bruke skurende oppvaskmidler, skuresvamper eller løsemidler.

11.4 Rengjøre filtrene

Filtersystemet består av 3 deler.

1. Drei filteret (B) mot klokken og fjern det.

1. Fjern filteret (C) fra filter (B).
2. Fjern det flate filteret (A).
3. Vask filtrene.

1. Sørg for at det ikke er rester av mat eller jord i eller rundt kanten av sumpen.
2. Sett det flate filteret tilbake på plass (A). Sørg for at det er riktig plassert under de 2 føringene.

1. Sett sammen filtrene (B) og (C) igjen.
2. Sett filteret (B) tilbake i det flate filteret (A). Drei det med klokken til det låses.

11.5 Rengjøre den nedre spylearmen

1. For å fjerne den nedre spylearmen, trekk den oppover.

1. Vask spylearmen under rennende vann. Bruk et redskap med tynn spiss, f.eks. en tannpirker, for å fjerne smusspartikler fra hullene. Før vann gjennom hullene for å vaske smusspartikler vekk fra innsiden.
2. For å sette spylearmen tilbake på plass, trykk den nedover.

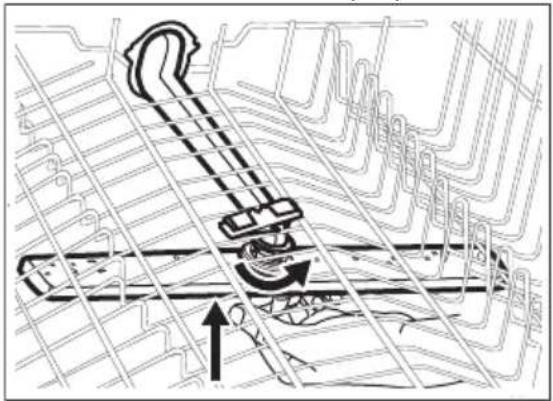

11.6 Rengjøre den øvre spylearmen

1. Trekk ut den øvre kurven.
2. For å fjerne spylearmen fra kurven, presser du den oppover og vrir den samtidig med klokken.

1. Vask spylearmen under rennende vann. Bruk et redskap med tynn spiss, f.eks. en tannpirker, for å fjerne smusspartikler fra hullene. Før vann gjennom hullene for å vaske smusspartikler vekk fra innsiden.
2. For å remontere spylearmen, presser du den oppover og vrir den samtidig mot klokken til den låses på plass.

11.7 Rengjør topp spylearm

Topp spylearmen er plassert på taket av produktet. Spylearmen (C) er installert i

12. FEILS∅KING

ADVARSEL!

Uriktig reparasjon av produktet kan utgjøre fare for brukerens sikkerhet. Alle reparasjoner må utføres av kvalifisert personell.

De aller fleste problemene som oppstår under daglig bruk kan løses uten å måtte ta kontakt med et autorisert servicesenter.

innløpsslangen (A) med monteringselementet (B).

1. Flytt den øvre kurven til laveste nivå for å nå spylearmen lettere.
2. Trekk bestikkskuffen ut til maksimum.
3. For å løsne spylearmen (C) fra leveringsslangen (A), skru monteringselementet (B) til venstre og dra spylearmen nedover.
4. Vask spylearmen under rennende vann. Bruk et redskap med tynn spiss, f.eks. en tannpirker, for å fjerne smusspartikler fra hullene. Før vannet gjennom hullene for å vaske smusspartikler vekk fra innsiden.
5. For å sette spylearmen (C) på plass, sett inn monteringselementet (B) i spylearmen og fest den i leveringsslangen (A), ved å skru den til høyre. Påse at monteringselementet låses på plass.

Se tabellen nedenfor for informasjon om mulige problemer.

Ved enkelte problemer viser displayet en alarmkode.

Problem og alarmkode Mulig årsak og løsning
Produktet starter ikke.	Påse at støpselet er tilkoblet stikkontakten.Påse at det ikke er skadede sikringer i sikringsskapet.
Programmet starter ikke.	Sørg for at døren på produktet er lukket.Hvis utsatt start er valgt, avbryt innstillingen eller vent til nedtellingen avsluttes.Produktet gjenlader harpiksen i vannmykneren. Proseedyrens varighet er omtrent 5 minutter.
Produktet tar ikke inn vann.Displayet viser i10 eller i11.	Sørg for at vannkranen er åpen.Sørg for at trykket til vannforsyningen ikke er for lavt. Kontakt det lokale vannverket for å få tak i denne informasjonen.Kontroller at vannkranen ikke er tett.Kontroller at filteret i inntaksslangen ikke er tett.Sørg for at inntaksslangen ikke er knekt eller bøyd.
Produktet tømmer ikke vannet.Displayet viser i20.	Sørg for at avløpsrøret ikke er tett.Kontroller at det innvendige filtersystemet ikke er tett.Kontroller at avløpsslangen ikke er knekt eller bøyd.
Lekkasjestoppsystemet er på.Displayet viser i30.	Steng vannkranen.Se til at produktet er riktig installert.Sørg for at kurvene er lastet som anvist i brukerveiledningen.
Feil i deteksjonssensoren for vann-ivå.Displayet viser i41 – i44.	Kontroller at filtrene er rene.Slå produktet av og på.
Feil i vaskepumpen eller avløps-pumpen.Displayet viser i51 – i59 eller i5A – i5F.	Slå produktet av og på.
Temperaturen på vannet inne i pro-duktet er for høy, eller det oppsto en feil med temperatursensoren.Displayet viser i61 eller i69.	Sørg for at inntaksvannets temperatur ikke overstiger 60 °C.Slå produktet av og på.
Teknisk feilfunksjon i produktet.Displayet viser iC0 eller iC3.	Slå produktet av og på.
Vannivået i produktet er for høyt.Displayet viser iF1.	Slå produktet av og på.Kontroller at filtrene er rene.Kontroller at uttaksslangen er montert i riktig høyde over gulvet. Se in-stallasjonsanvisningene.
Produktet stopper og starter flere ganger under bruk.	Det er normalt. Det gir beste vaskeresultat, og sparer energi.
Programmet tar for lang tid	Hvis utsatt start er valgt, avbryt innstillingen eller vent til nedtellingen avsluttes.Aktivering av tilvalg kan øke programvarigheten.
Den viste programvarigheten er for-skjellig fra varigheten i tabellen for forbruksverdier.	Vanntrykk og -temperatur, variasjoner i strømtilførsel samt tilvalg, mengden oppvask som er satt inn og hvor tilsmuttet den er kan endre programvarigheten.
Tiden som gjenstår i displayet øker, og hopper til nær slutten av pro-gramvarigheten.	• Dette er ikke en feil. Produktet fungerer som det skal.
Liten lekkasje fra døren.	• Produktet står ikke i vater. Løsne eller stramme de regulerbare bena (hvis nødvendig).• Døren til produktet står ikke sentrert i forhold til karet. Juster den bakre foten (hvis nødvendig).
Døren til produktet er vanskelig å lukke.	• Produktet står ikke i vater. Løsne eller stramme de regulerbare bena (hvis nødvendig).• Deler av serviset stikker ut av kurvene.
Produktets dør åpnes under vaske-syklusen.	• AirDry-funksjonen er aktivert. Du kan deaktivere funksjonen. Se Innstil-linger.
Rasle- eller bankelyder fra innsiden av produktet.	• Serviset er ikke plassert riktig i kurvene. Se brosjyren om å laste kurve-ne.• Pass på at spylearmene kan rotere fritt.
Produktet utløser sikringen.	• Det er ikke tilstrekkelig strømstyrke til å forsyne alle produkter som bru-kes samtidig. Kontroller strømstyrken i kretsen og målerkapasiteten, el-ler slå av et av produktene som er i bruk.• Intern elektrisk feil på produktet. Kontakt et autorisert servicesenter.
Produktet er slått på, men fungerer ikke.Displayet viser PF.	• Strømtilførselen er utenfor driftsområdet. Vaskesyklusen avbrytes mid-lertidig og gjenopptar automatisk når strømmen gjenopprettes.
Produktet slår seg av under drift.	• Komplett strømbrudd. Vaskesyklusen avbrytes midlertidig og gjenopp-tar automatisk når strømmen gjenopprettes.

Slå produktet av og på etter at du har sjekket produktet. Kontakt et godkjent servicesenter hvis feilen oppstår igjen.

ADVARSEL!

Vi anbefaler ikke å bruke produktet før problemet er løst. Koble fra produktet, og ikke koble det til igjen før du er sikker på at det fungerer som det skal.

12.1 Oppvask- og tørkeresultater er ikke tilfredsstillende

Problem Mulig årsak og løsning

Dårlige vaskeresultater.	Referer til Daglig bruk, Råd og Tips og til brosjyren om fylling av kurvene.Bruk mer intensive vaskeprogrammer.Aktiver Spray Zone-alternativet for å vaske svært skitne gjenstander eller gjenstander med gjenstridig smuss.Aktiver Extra Power-alternativet for å forbedre vaskeresultater av et valgt program.Rengjør dysene og filtrene på spylearmen. Se Stell og rengjøring.
Problem Mulig årsak og løsning
Dårlige tørkeresultater.	Serviset ble liggende for lenge i det lukkede produktet. Aktiver AirDry for å slå på automatisk åpning av døren og for å forbedre tørkeytelsen.Det er tomt for glansemiddel eller doseringen er ikke tilstrekkelig. Fyll glansemiddelbeholderen eller sett doseringen til et høyere nivå.Glansemiddelet kan være årsaken.Bruk alltid glansemiddel, selv med multitabletter.Det kan være at plastgjenstander må tørkes i håndkle.Tørkefasen er ikke en del av vaskeprogrammet. Referer til programtabellen.
Hvitaktige striper eller blålig belegg på glass og servise.	For mye glansemiddel slippes ut. Juster doseringen til et lavere nivå.Mengden oppvaskmiddel er for høy.
Flekker og tørre vanndråper på glass og servise.	Det er ikke tilstrekkelig med glansemiddel. Juster doseringen til et høyere nivå.Glansemiddelet kan være årsaken.
Innsiden av produktet er vått.	Dette er ikke en feil ved produktet. Fuktig luft kondenserer på produktets vegger.
Uvanlig skum under va-sking.	Bruk oppvaskmiddelet som er beregnet spesifikt for oppvaskmaskiner.Bruk vaskemiddel fra en annen produsent.Ikke forhåndsskyll under rennende vann.
Spor av rust på bestikk.	Det er for mye salt i vannet som brukes til vasking. Referer til innstilling for vann-mykner.Bestikk av sølv og rustfritt stål ble plassert sammen. Unngå å sette ting i sølv og rustfritt stål i nærheten av hverandre.
Rester av oppvaskmiddel igjen i beholderen når pro-grammet er slutt.	Oppvaskmiddeltabletten ble sittende fast i beholderen og ble derfor ikke godt nok vasket bort av vannet.Vann kan ikke vaske bort vaskemiddel fra beholderen. Påse at spylearmene ikke er blokkerte eller tette.Sørg for at gjenstandene i kurvene ikke hindrer at lokket på oppvaskmiddelbehol-deren åpnes.
Det er lukt inne i produk-tet.	Referer til kapittelet Stell og rengjøring.Start Machine Care-programmet med et avkalkingsmiddel eller et rengjøringspro-dukt beregnet for oppvaskmaskiner.
Kalkrester på servise, i produktet og på innsiden av døren.	Saltnivået er lavt, kontroller etterfyllingsindikatoren.Lokket på saltbeholderen er løs.Springvannet ditt er hardt. Referer til innstilling for vannmykner.Bruk salt og still inn på regenerering av vannmykner når multifunksjonstabletter brukes. Referer til innstilling for vannmykner.Start Machine Care-programmet med et avkalkingsmiddel beregnet for oppvask-maskiner.Hvis kalkavleiringer vedvarer, rengjør produktet med egnede vaskemidler.Prøv et annet rengjøringsmiddel.Kontakt produsenten av oppvaskmiddelet.

Problem Mulig årsak og løsning

Matt, misfarget eller skår i servise.

Sørg for at gjenstander som er egnet for oppvaskmaskiner vaskes i produktet.Fyll og tøm kurvene forsiktig. Se brosjyren om fylling av kurvene.Plasser skjøre gjenstander i den øvre kurven.Aktiver Glass Care-alternativet for å sørge for at glasstøy og delikate gjenstander blir tatt spesielt vare på.

Referer til Før førstegangs bruk, Daglig bruk eller Råd og Tips for andre mulige årsaker.

1. TEKNISKE DATA

Mål Bredde/høyde/dybde (mm) 596 / 818 - 878 / 570
Elektrisk tilkobling 1)	Spenning (V) 200 - 240
	Frekvens (Hz) 50 - 60
Vannforsyningstrykk Min. / maks. MPa (bar) 0.05 (0.5) / 1 (10)
Vannforsyning	Kaldt vann eller varmt vann (°C) 2)	min. 5 - maks. 60
Kapasitet Kuverter 15

1) Referer til typeskiltet for andre verdier.
2) Hvis varmtvannet kommer fra alternativ energikilde (for eksempel solcellepaneler), bruk varmtvannsforsyningen for å redusere strømforbruket.

13.1 Kobling til EU EPREL-databasen

Resirkuler materialer som er merket med symbolet 📊 Legg emballasjen i riktige beholdere for å resirkulere det. Bidrar til å beskytte miljøet, menneskers helse og for å resirkulere avfall av elektriske og elektroniske produkter. Ikke kast produkter som er merket

med symbolet sammen med husholdningsavfallet. Produktet kan leveres der hvor tilsvarende produkt selges eller på miljøstasjonen i kommunen. Kontakt kommunen for nærmere opplysninger.

[Non-Text]

......

[EMPTY]

[EMPTY]

[Non-Text]

......

......

[Non-Text]

[EMPTY]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

......

......

[EMPTY]
