Produkttype	Frittstående elektrisk komfyr
Merke	Electrolux
Modell	HOX760MF
Bredde	60 cm
Høyde	90 cm
Dybde	60 cm
Vekt	55 kg
Strømforsyning	220-240 V, 50/60 Hz
Effekt	11.5 kW (omtrent)
Komfyrtopp type	Keramisk glasskomfyrtopp med 4 kokesoner
Ovntype	Elektrisk multifunksjonsovn
Ovnskapasitet	70 liter
Antall ovnsfunksjoner	8 funksjoner (vanlig, grill, vifte, osv.)
Grill	Inkludert med variabel effekt
Rengjøring	Katalytiske paneler for selvrensing
Sikkerhetsfunksjoner	Barnesikring, automatisk avstenging, restvarmeindikator
Energieffektivitetsklasse	A
Ovn energiforbruk	0.99 kWh (vanlig), 0.81 kWh (vifte)
Tilgjengelighet av reservedeler	Opprettholdt i 10 år etter produksjon
Garanti	2 år (EU)
Reparasjonsindeks	8.1/10

Ofte stilte spørsmål - HOX760MF ELECTROLUX

Hvordan installerer jeg komfyren riktig?

Sørg for elektrisk tilkobling av en kvalifisert elektriker. Niveller apparatet ved hjelp av justerbare føtter. Oppretthold minimumsavstand fra skap i henhold til manualen (typisk 5 cm side, 10 cm over).

Hvordan rengjøre den keramiske komfyrtoppen?

Bruk et dedikert rengjøringsmiddel for keramisk komfyrtopp og en myk klut. For brente rester, bruk en skrape i 45° vinkel. Unngå slipende svamper eller sterke kjemikalier.

Hva skal jeg gjøre hvis ovnen ikke varmer?

Sjekk strømforsyning og sikring. Forsikre deg om at ovnsfunksjon og temperatur er stilt inn. Hvis den fortsatt ikke varmer, kan varmeelementet eller termostaten trenge utskifting. Kontakt en tekniker.

Hvordan stiller jeg klokken på komfyren?

Trykk og hold klokkeknappen inne til displayet blinker. Bruk + og - knappene for å justere timer og minutter. Trykk OK for å bekrefte.

Kan jeg bruke aluminiumsfolie i ovnen?

Ja, men ikke dekk ovnsbunnen eller varmeelementene da det kan forårsake overoppheting. Legg folie på et stekebrett.

Hvordan aktivere barnesikringen?

Trykk og hold låseknappen inne i 3 sekunder. Et symbol vises på displayet. For å deaktivere, gjenta handlingen.

Hvorfor slår komfyrtoppen seg av automatisk?

Komfyrtoppen har overopphetingsbeskyttelse og en automatisk avstengingstimer. Hvis ingen operasjon i en viss tid (f.eks. 2 timer), slår den seg av av sikkerhetshensyn.

Hvordan bytte ovnslyset?

Koble fra strømmen. Fjern glassdekselet ved å vri mot klokken. Bytt med en 300°C varmebestandig pære (type G9, 25W). Sett på dekselet igjen.

Hvor finner jeg reservedeler?

Besøk Electrolux nettsiden eller kontakt autoriserte servicesentre. Bruk modellnummeret ditt (HOX760MF) for å finne kompatible deler.

Hva er maksimal ovnstemperatur?

Maksimal temperatur er 250°C for vanlig steking og 230°C for vifteassistert. Se steketabeller i manualen.

BRUKSANVISNING HOX760MF ELECTROLUX

2.4 Vedligeholdelse og rengøring

To-faset forbindelse

N Blå og blå Blå og blå N

L1 Sort Sort og brun L

L2 Brun

3.4 Montering

Kontrollampen kan også vises:

00 vises på timerdisplayet.

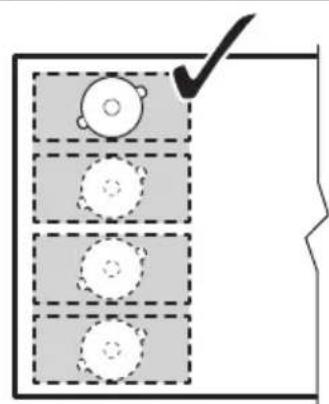

Kogegrejets diameter og placering

Se under "Tekniske data".

8.2 Lyde ved brug

Hvis du kan høre:

1.1 Öryggi barna og viðkvæmra einstaklinga

L1 Svartur Svartur og brúnn L

L2 Brúnn

3.4 Samsetning

Få råd om bruk, brosjyrer, hjelp til feilsøking, og informasjon om service og reparasjon:

www.electrolux.com/support

Med forbehold om endringer.

INNHOLD

1. SIKKERHETSINFORMASJON....93
2. SIKKERHETSANVISNINGER....95
3. MONTERING....97
4. PRODUKTBESKRIVELSE....99
5. F∅R F∅RSTE GANGS BRUK.... 100
6. DAGLIG BRUK....101
7. TILLEGGSFUNKSJONER.... 103
8. RÅD OG TIPS.... 108
9. STELL OG RENGJ∅RING....110
10. FEILS∅KING....111
11. TEKNISKE DATA.... 113
12. ENERGIEFFEKTIV.... 113
13. BESKYTTELSE AV MILJ∅ET....114

1. ⚠SIKKERHETSINFORMASJON

Les medfølgende instruksjoner grundig før du installerer og bruker apparatet. Produsenten er ikke ansvarlig for personskader eller andre skader som følge av feilaktig montering eller bruk. Hold alltid instruksjonene på et trygt og tilgjengelig sted for fremtidig referanse.

1.1 Sikkerhet for barn og utsatte mennesker

- Dette produktet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap, dersom de får tilsyn eller instruksjoner om bruken av produktet på en sikker måte, og forstår farene som er involvert. Barn under 8 år og personer med svært omfattende og komplekse funksjonsnedsettelser må holdes på avstand fra produktet med mindre de er under tilsyn til enhver tid.

• Barn bør være under oppsyn for å sikre at de ikke leker med produktet.
• Oppbevar all emballasje utilgjengelig for barn og kast den på riktig måte.
• ADVARSEL: Produktet og tilgjengelige deler blir varme under bruk. Hold barn og kjæledyr borte fra apparatet når det er i bruk og når det kjøles ned.
• Hvis produktet har en barnesikring, bør den aktiveres.
• Rengjøring og vedlikehold av produktet skal ikke utføres av barn.

1.2 Generell sikkerhet

• Dette produktet skal kun brukes til matlaging.
• Dette produktet er beregnet for bruk innendørs.
• Dette produktet kan brukes på kontorer, hotellrom, rom for bed & breakfast, gårdsgjestehus og andre lignende steder hvor slik bruk ikke overstiger (gjennomsnittlig) bruksnivåer for husholdningsrom.
• ADVARSEL: Produktet og tilgjengelige deler blir varme under bruk. Pass på at du ikke berører varmeelementene.
• ADVARSEL: Matlaging uten tilsyn på en platetopp med fett eller olje kan være farlig og kan resultere i brann.
• Røyk er en indikasjon på overoppheting. Bruk aldri vann til å slukke matlagingsbrann. Slå av produktet og dekk flammene med for eksempel et brannteppe eller lokk.
• ADVARSEL: Produktet må ikke tilføres strøm gjennom en ekstern bryterenhet, for eksempel en tidsbryter, eller koples til en krets som regelmessig slås av og på av en annen elektrisk enhet.
• FORSIKTIG: Tilberedningsprosessen må overvåkes En kortvarig tilberedningsprosess må overvåkes kontinuerlig.
• ADVARSEL: Brannfare: Ikke oppbevar gjenstander på kokeflatene.

• Metallgjenstander som kniver, gafler, skjeer og lokk må ikke legges på platetopp – de kan bli varme.

• Bruk ikke produktet før du installerer det i en innebygget enhet.

• Ikke bruk damprengjøring til å rengjøre produktet.
• Etter bruk slår du av platetopp med kontrollenheten og du skal ikke stole på kokekarsensoren.
• Hvis den glasskeramiske overflaten er sprukket, skal produktet slås av og kontakten tas ut. Hvis produktet er koblet til strømnettet direkte ved hjelp av sikringsboksen, fjerner du sikringen for å koble fra apparatet fra strømforsyningen. I begge tilfeller, tar du kontakt med det autoriserte servicesenteret.
• Hvis strømkabelen er skadet, må den kun skiftes av et autorisert serviceverksted eller en lignende kvalifisert person for å unngå fare.
• ADVARSEL: Bruk bare platetoppbeskyttelser som produsenten av kokeapparatet enten har utviklet selv eller angitt som egnet for bruk i apparatets bruksanvisning, eller koketoppbeskyttelser som er bygd inn i apparatet. Bruk av feil beskyttelser kan føre til ulykker.

2. SIKKERHETSANVISNINGER

2.1 Montering

ADVARSEL!

• Fjern all emballasje.
• Ikke monter eller bruk et skadet produkt.
• Følg installasjonsanvisningene som følger med produktet.
  • Overhold minimumsavstanden fra andre produkter og enheter.

• Vær alltid forsiktig når du flytter produktet. Det er tungt. Bruk alltid vernebriller og lukket fottøy.

• Dekk avskårne overflater i kabinettet med tetningsmiddel for å forhindre at fuktighet forårsaker svelling.

• Beskytt apparatets bunn mot damp og fuktighet.
• Monter ikke apparatet ved siden av en dør eller under et vindu. Dette hindrer varme kokekar fra å falle ned fra apparatet når dører eller vinduer er åpne.
• Hvert produkt har kjølevifter på undersiden.
• Hvis produktet er installert over en skuff:
  – Ikke lagre små papirdeler eller ark som kan trekkes inn, siden de kan skade kjøleviftene eller hemme kjølesystemet.
  – Ha en avstand på minimum 2 cm mellom bunnen av produktet og deler som er lagret i skuffen.
• Fjern separatorpaneler installert i skapet under apparatet.

2.2 Elektrisk tilkobling

ADVARSEL!

Fare for brann og elektrisk støt.

• Alle elektriske tilkoblinger skal utføres av en kvalifisert elektriker.
• Produktet må jordes.
• Før du ufører enhver operasjon må du sørge for at produktet er frakoblet strømforsyningen.
• Kontroller at parameterne på typeskiltet er kompatible med de elektriske spesifikasjonene i strømforsyningen.
• Påse at produktet er riktig montert. Løs og feil strømkabel eller støpsel (hvis aktuelt), kan gjøre at terminalen blir for varm.
• Bruk riktig hovedstrømkabel.
• Påse at strømkabelen ikke floker seg.
• Påse at støtbeskyttelse er montert.
• Bruk avlastingsklemmen på kabelen.
• Påse at strømkabelen eller støpselet (hvis aktuelt) ikke berører det varme produktet eller varme kokekar, när du kobler det til stikkontakten.
• Ikke bruk grenuttak eller skjøteledninger.
• Pass på at støpselet (hvis aktuelt) eller strømkabelen ikke blir skadet. Kontakt vårt autoriserte servicesenter eller en elektriker for å bytte en ødelagt strømkabel.
• Beskyttelsen mot elektrisk støt fra strømførende og isolerte deler må festes på en måte som gjør at den ikke kan fjernes uten verktøy.
• Ikke sett støpselet i stikkontakten før monteringen er fullført. Påse at det er tilgang til stikkontakten etter monteringen.
• Hvis stikkontakten er løs skal du ikke sette i støpselet.
• Ikke trekk i kabelen for å koble fra produktet. Trekk alltid i selve støpselet.
• Bruk kun korrekte isoleringsenheter: vernebrytere, sikringer (sikringer av skrutypen fjernet fra holderen), jordfeilbrytere og kontaktorer.
• Den elektriske monteringen må ha en isoleringsenhet som lar deg frakoble apparatet fra strømnettet ved alle poler. Isoleringsenheten må ha en kontaktåpningsbredde på minst 3 mm.

2.3 Bruk

ADVARSEL!

Risiko for skade, brannskader og elektrisk støt.

• Produktets spesifikasjoner må ikke endres.
• Fjern all emballasje, merking og beskyttelseshinne (hvis aktuelt) før første gangs bruk.
• Pass på at ventilasjonsåpningene ikke er blokkerte.
• Ikke la produktet være uten tilsyn mens det er i drift.
• Slå av kokesonene etter hver gang de har vært i bruk.
• Ikke legg bestikk eller grytelokk på kokesonene. De kan bli varme.
• Ikke bruk produktet med våte hender eller när det er i kontakt med vann.
• Bruk ikke produktet som arbeids- eller oppbevaringsflate.
• Hvis produktets overflate er knust må du umiddelbart koble det fra strømforsyningen. Dette for å unngå elektrisk støt.
• Personer som bruker en pacemaker, må holde en avstand på minst 30 cm fra induksjonskokesonene när produktet er i bruk.
• Når du legger mat i varm olje, kan det sprute.
• Ikke bruk aluminiumsfolie eller andre materialer mellom kokeflaten og kokekaret, med mindre annet er spesifisert av produsenten av dette produktet.
• Bruk kun tilbehør anbefalt for dette produktet av produsenten.

ADVARSEL!

Fare for brann og eksplosjon.

• Oppvarming av fett og olje kan frigjøre brennbare damp. Hold flammer eller oppvarmede gjenstander unna fett og oljer når du tilbereder mat med dem.
• Dampen som svært varm olje slipper ut, kan forårsake selvantennelse.
• Brukt olje som kan inneholde matrester, kan forårsake brann ved en lavere temperatur enn olje som brukes for første gang.

- Legg ikke brennbare produkter, eller gjenstander som er fuktet med brennbare produkter, inn i eller i nærheten av apparatet.

ADVARSEL!

2.4 Pleie og rengjøring

• Rengjør produktet med jevne mellomrom for å hindre skade på overflaten.
• Slå apparatet av og la det avkjøle før rengjøring.
• Bruk ikke vannspray og damp for å rengjøre produktet.
• Rengjør produktet med en fuktet myk klut. Bruk kun nøytralt vaskemiddel. Ikke bruk

abrasive produkter, skurende rengjøringssvamper, løsemidler eller metallgjenstander, med mindre annet er spesifisert.

2.5 Tjenester

• Kontakt det autoriserte servicesenteret for å reparere apparatet. Bruk kun originale reservedeler.
• Angående lampen(e) i dette produktet og reservedeler som selges separat: Disse lampene er ment å motstå ekstreme fysiske forhold i husholdningsprodukter, for eksempel temperatur, vibrasjon, fuktighet, eller er ment å signalisere informasjon om produktets driftsstatus. De er ikke ment å brukes i andre bruksområder og egner seg ikke til rombelysning.

• Kontakt lokalmyndighetene dine for informasjon om hvordan du kaster apparatet.
• Koble produktet fra strømmen.
• Kutt av strømkabelen, lukk produktet og kast den.

3. MONTERING

ADVARSEL!

Se etter i Sikkerhetskapitlene.

3.1 Før monteringen

Før du monterer koketoppen skriv ned informasjonen nedenfor fra typeskiltet. Typeplaten er plassert nederst i komfyrtoppen.

Serienummer ....

3.2 Koketopper

Koketopper skal bare brukes når de er bygd inn i egnede enheter og arbeidsbenker som oppfyller standardene.

Ikke koble til kabelen uten kabelendehylse.

Tofaset tilkobling

1. Fjern ledningsendehylsen fra svarte og brune ledninger.
2. Fjern en del av isoleringen av de brune og svarte kabelendene.
3. Bruk en ny ledningsendehylse på hver kabelende (spesialverktøy kreves).

Tofaset tilkobling: 400 V2N\~ Enfaset tilkobling: 220 - 240 V\~

5x1,5 mm² eller 4x2,5 mm² 5x1,5 mm² eller 3x4 mm²

Grønn – gul Grønn – gul

N Blå og blå Blå og blå N

L1 Svart Svart og brun L

L2 Brun

3.4 Sammenstilling

Hvis du installerer platetoppen under en avtrekksvifte, gå gjennom monteringsinstruksjonene for å finne minimumsavstanden mellom produktene.

Finn videoopplæring "Slik installerer du Electrolux induksjonstopp - nedfellt" ved å skrive inn hele navnet som er vist i illustrasjonen nedenfor.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

4.1 Oversikt over matlagingsoverflaten

1 Induksjonskokesone
2 Betjeningspanel
3 Fleksibelt induksjonsområde som består av fire seksjoner

4.2 Oversikt over betjeningspanelet

Bruk sensorfeltene til å betjene produktet. Displayer, indikatorer og lydsignaler forteller hvilke funksjoner som er i bruk.

	Sen-sorfelt	Funksjon Beskrivelse
1	➊	På / Av For å slå produktet av og på.
2	II	Pause Aktiverer og deaktiverer funksjonen.
3	➌	Timer For å stille inn funksjonen.
4	+/-	- ∅ke eller redusere tiden.
5	- Tidsurdisplay Vise tiden i minutter.

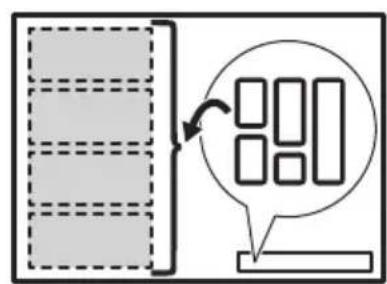

6	➂	Flex Bridge (Flexible Bridge) Bytter mellom de tre modusene til funksjonen.
7	➎	PowerSlide Aktiverer og deaktiverer funksjonen.
8	Automotive	Hob ^2 Hood Aktivere og deaktivere den manuelle modusen til funk-sjonen.
9	- Betjeningslinje Stille inn en varmeinnstilling.
10	P	PowerBoost Aktivere funksjonen.
11	➍	Sperre / Barnesikring Låse / låse opp betjeningspanelet.

4.3 Displayindikatorer

Indikator Beskrivelse
+ tall	Det har oppstått en feil.
	OptiHeat Control (Tretrinns restvarmeindikator): fortsett koking / hold varm / restvarme.

5. F∅R F∅RSTE GANGS BRUK

ADVARSEL!

Se etter i Sikkerhetskapitlene.

Effektbegrensning definerer hvor mye strøm som brukes av platetoppen totalt, innenfor grensene for sikringene i boliginstallasjonen.

Platetoppen er innstilt på høyeste effekttrinn som standard.

For å redusere eller øke effektnivået:

1. Gå inn i menyen: trykk og hold inne i 3 sekunder. Trykk deretter på og hold inne 🔒.
2. Trykk på på fronttimeren til vises.
3. Trykk på — / + på fronttimeren for å stille inn effektnivået.
4. Trykk på for å avslutte.
   Se i kapittelet "Tekniske data".

Effektnivåer

FORSIKTIG!

Sørg for at den valgte effekten passer med sikringene i sikringsskapet ditt.

• P73 — 7350 W
• P15 — 1500 W
• P20 — 2000 W

• P25 — 2500 W
• P30 — 3000 W
• P35 — 3500 W
• P40 — 4000 W
• P45 — 4500 W
• P50 — 5000 W
• P60 — 6000 W

6. DAGLIG BRUK

ADVARSEL!

Se etter i Sikkerhetskapitlene.

6.1 Aktivere og deaktivere

Trykk og hold ⓣ for å slå koketoppen på eller av.

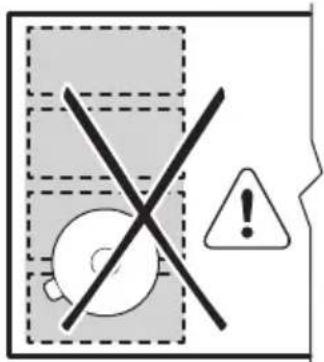

6.2 Kjeleregistrering

Denne funksjonen indikerer tilstedeværelsen av kokekar på koketoppen, og deaktiverer kokesonene hvis det ikke registreres noe kokekar under tilberedningen.

For å gjenoppta tilberedningen må du sørge for å sette kokekaret tilbake på konesonene innenfor det angitte tidsavbruddet.

6.3 Bruke sonene

Sett kokekaret på midten av den valgte sonen. Induksjonssonene tilpasser seg automatisk til størrelsen av kokekarets bunn.

6.4 Varmeinnstilling

1. Trykk på ønsket effekttrinn på betjeningslinjen.
   Indikatorene over betjeningslinjen vises opp til det valgte effekttrinnet.
2. For å deaktivere en kokesone, trykk på 0.

6.5 PowerBoost

Denne funksjonen gjør mer kraft tilgjengelig til induksjonskokesonene. Funksjonen kan aktiveres for induksjonskokesonen kun i en begrenset tidsperiode. Etter den tiden vil induksjonskokesonen automatisk gå tilbake til den høyeste effekttrinnet.

Se i kapittelet "Tekniske data".

Aktivere funksjonen for en kokesone: berør P

For å deaktivere funksjonen: endre effekttrinn.

6.6 OptiHeat Control (Tretrinns restvarmeindikator)

ADVARSEL!

synlig, er det en risiko for brannskader fra restvarme.

Induksjonskokesonene skaper den nødvendige varmen for tilberedning direkte i bunnen av kokekaret. Glasskeramikken varmes opp av varmen fra kokekaret.

Indikatorene vises när en sone er varm. De viser nivået av restvarme for sonene du bruker for øyeblikket:

• fortsette tilberedningen,
• hold varm,
• restvarme.

Indikatoren kan også vises:

Du kan bruke denne funksjonen til å spesifisere hvor lenge en kokesone skal være slått på i en enkeltøkt.

Angi først varmeinnstilling for kokesonen, og velg deretter funksjonen.

1. Trykk på ⏻. 00 vises på timerdisplayet.
2. Trykk på eller for å stille inn tiden (00–99 minutter).
3. Trykk på for å starte timeren, eller vent i 3 sekunder. Timeren begynner å telle ned.

For å endre tiden: velg kokesonen med ⚙ og trykk på eller. —

For å deaktivere funksjonen: velg

kokesonen med, og trykk på. — Gjenværende tid teller ned til 00.

Timeren slutter å telle ned, det høres et lydsignal og 00 blinker. Kokesonen blir deaktivert. Trykk på et vilkårlig symbol for å stoppe signalet og blinkingen.

Varselur

Du kan bruke denne funksjonen när koketoppen er på, men när kokesonene ikke er i bruk. Effekttrinnet viser 00.

1. Trykk på ⏻.
2. Trykk + eller for å stille inn tiden. Timeren slutter å telle ned, det høres et lydsignal og 00 blinker. Trykk på et vilkårlig symbol for å stoppe signalet og blinkingen.

For å deaktivere funksjonen: trykk på ⏻ og —. Gjenværende tid teller ned til 00.

6.8 Effektstyring

Hvis flere soner er aktive og den forbrukte effekten overskrider begrensningen av strømforsyningen, deler denne funksjonen den tilgjengelige effekten mellom alle sonene.

Platetoppen kontrollerer varmeinnstillingene for å beskytte sikringene i boligen.

• Hvis platetoppen når grensen for maksimalt tilgjengelig effekt (se typeskiltet), vil effekten til sonene automatisk bli redusert.
• Effekttrinnet for den først valgte sonen er alltid prioritert. Gjenværende effekt deles mellom de andre sonene i henhold til valgrekkefølgen.
• Betjeningspanelet blinker og viser de maksimalt mulige varmeinnstillingene for soner med redusert effekt.
• Vent til displayet slutter å blinke eller reduser varmeinnstillingen for den valgte sonen til slutt. Sonene fortsetter å virke med den reduserte varmeinnstillingen. Juster varmeinnstillingen til sonene manuelt om nødvendig.

6.9 Menystruktur

Tabellen viser den grunnleggende menystrukturen.

Brukerinnstillinger

Symbol Innstilling Mulige alternativer

b Lyd På / Av (--)

P Effektbegrensning 15 - 73

Symbol Innstilling Mulige alternativer

H Ventilatormodus 0 - 6

E Alarm- / feilhistorikk Listen over nylige alarmer / feil.

For å angi brukerinnstillinger: trykk og hold ① i 3 sekunder. Trykk og hold deretter Innstillingene dukker opp på timeren til de venstre kokesonene.

Navigere i menyen: menyen består av innstillingssymbolet og en verdi. Symbolet vises på den bakre timeren, og verdien vises på den fremre timeren. Trykk på fronttimeren for å navigere mellom

innstillingene. For å endre innstillingsverdien, trykk på eller på fronttimeren.

For å gå ut av menyen: trykk på Ⓖ

OffSound Control

Du kan aktivere / deaktivere lydsignalene i Meny > Brukerinnstillinger.

i

Se «Menystruktur».

• alle kokesonene er deaktiverte,
• du ikke stiller inn noen varmeinnstilling eller viftehastighetsinnstilling etter at platetoppen er slått på,
• du söler noe eller setter noe på kontrollpanelet i mer enn 10 sekunder (en panne, klut, etc.). Det høres et lydsignal, og platetoppen deaktiveres. Fjern gjenstanden eller rengjør betjeningspanelet.
• produktet blir for varmt (f.eks. hvis en kasserolle tørrkokes). La sonen avkjøles før du bruker platetoppen igjen.
• du ikke deaktiverer en sone eller endrer varmeinnstillingen. Etter en stund deaktiveres platetoppen.

Forholdet mellom varmeinnstilling og tiden før produktet slår seg av:

Varmeinnstilling Platetoppen deaktiveres etter

1 - 2 6 timer

3 - 4 5 timer

54 timer

Varmeinnstilling Platetoppen deaktiveres etter

6 - 9 1,5 timer

7.2 Pause

Denne funksjonen stiller inn alle de betjente sonene på laveste varmeinnstilling.

Når funksjonen er i bruk, kan log brukes. Alle andre symboler på kontrollpanelene er läste.

Funksjonen deaktiverer ikke timerfunksjonene.

1. For å aktivere funksjonen: trykk på .II Varmeinnstillingen senkes til 1.

2. For å deaktivere funksjonen: trykk på II.

Den forrige varmeinnstillingen vises.

7.3 Sperre

Du kan låse kontrollpanelet mens platetoppen er i bruk. Det forhindrer utilsiktet endring av varmeinnstillingen

Angi varmeinnstillingen først.

For å aktivere funksjonen: trykk på

For å deaktivere funksjonen: trykk på igjen.

i

Denne funksjonen forhindrer at platetoppen brukes utilsiktet.

For å aktivere funksjonen: trykk på ①kke velg noen varmeinnstilling. Trykk og hold 3 sekunder til indikatoren over symbolet vises. Deaktiver platetoppen med ①

i

Når du deaktiverer platetoppen, er funksjonen fortsatt aktiv. Indikatoren ovenforør på.

For å aktivere funksjonen: trykk på ① Ikke velg noen varmeinnstilling. Trykk og hold ② 3 sekunder til indikatoren over symbolet forsvinner. Deaktiver platetoppen med ①.

Tilberedning med funksjonen aktivert: trykk på 1 trykk deretter på i 3 sekunder, til indikatoren over symbolet forsvinner. Du kan betjene platetoppen. Når du deaktiverer platetoppen med 1 aktiveres funksjonen igjen.

7.5 Fleksibel induksjonskokeområde

ADVARSEL!

Se etter i Sikkerhetskapitlene.

Flex Bridge-funksjon

Det fleksible induksjonsområdet består av fire seksjoner. Seksjonene kan kombineres til to soner med ulik størrelse, eller til ett stort område. Du velger en kombinasjon av seksjonene ved å velge modusen som passer til størrelsen på kokekaret du vil bruke. Det er tre moduser: Standard, Big Bridge og Max Bridge.

i

Bruk de 2 betjeningslinjene på venstre side for å stille inn varmen.

Bytte mellom moduser

Trykk på år å veksle mellom modusene. Varmeinnstillingsnivåene beholdes.

Kokekarets diameter og posisjon

Velg modusen som passer til størrelsen og formen på kokekaret. Kokekaret bør dekke det valgte området så mye som mulig.

Sett kokekaret med en bunndiameter mindre enn 160 mm sentralt på en enkelt seksjon. Du kan bruke en stekepanne for modusene Big Bridge og Max Bridge.

Sett kokekaret med en bunndiameter større enn 160 mm sentrert mellom to seksjoner.

Flex Bridge Standardmodus

Denne modusen aktiveres som standard när du aktiverer funksjonen. Den kobler seksjonene til to separate matlagingsområder. Du kan stille inn effekttrinnet for hvert område separat. Bruk de to betjeningslinjene på venstre side.

Riktig posisjon for kokekar:

Feil posisjon for kokekar:

For å aktivere modusen, trykk på del du ser riktig modusindikator. Denne modusen kobler de tre bakre seksjonene til ett matlagingsområde. Den fremre seksjonen er ikke tilknyttet og fungerer som en separat sone. Du kan stille inn effekttrinnet for hvert område separat. Bruk de to betjeningslinjene på venstre side.

Riktig posisjon for kokekar:

Sørg for å plassere kokekaret på de tre tilkoblede seksjonene. Hvis du bruker kokekar som er mindre enn to seksjoner, vil betjeningslinjen blinke, og sonen vil deaktiveres etter to minutter.

Feil posisjon for kokekar:

For å aktivere modusen, trykk på sel du ser riktig modusindikator. Denne modusen kobler alle delene til ett matlagingsområde. Bruk de to betjeningslinjene på venstre side for å stille inn varmen.

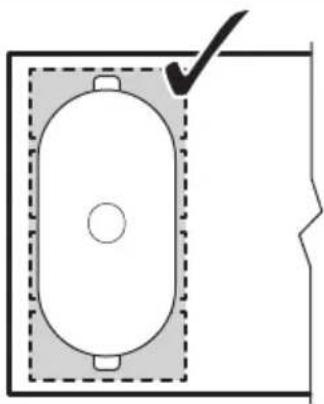

Riktig posisjon for kokekar:

Sørg for å plassere kokekaret på de fire tilkoblede seksjonene. Hvis du bruker kokekar som er mindre enn tre seksjoner, vil betjeningslinjen blinke, og sonen vil slås av etter to minutter.

Feil posisjon for kokekar:

Denne funksjonen lar deg justere temperaturen ved å flytte kjelen til en annen posisjon på induksjonsområdet.

• Funksjonen deler induksjonsområdet inn i tre områder med ulike varmeinnstillinger. Platetoppen registrerer kjelens plassering, og justerer varmeinnstillingen tilsvarende posisjonen.
• Du kan plassere kjelen på den fremre, midtre eller bakre posisjonen. Du får den høyeste varmeinnstillingen hvis du setter kjelen foran. For å senke den, flytter du kjelen til midtre eller bakre posisjon.
• Når du aktiverer funksjonen første gang, får du følgende effekttrinn som standard: 9 for den fremre posisjonen, 6 for den midtre posisjonen og 3 for den bakre posisjonen.
• Du kan endre effekttrinnet for hver posisjon enkeltvis. Platetoppen vil huske varmeinnstillingene neste gang du aktiverer funksjonen.
• Varmeinnstillingsdisplayet på venstre betjeningslinje foran viser varmeinnstillingen for denne funksjonen. Bruk den fremre betjeningslinjen på venstre side for å endre effekttrinn. Betjeningslinjen bak til venstre er deaktivert mens funksjonen er i bruk.

i

1. Plasser riktig kjele på venstre side foran på området.
2. Trykk og hold for å aktivere platetoppen.

1. Trykk på for å aktivere funksjonen.
   Et lydsignal høres, og en indikator over symbolet vises.
2. Flytt kjelen frem og tilbake på området etter behov. For å endre posisjonen til kjelen, løft den opp og plasser den på en annen del av området. Ikke skyv kjelen, da det kan forårsake riper og misfarging av overflaten.

1. For å endre standard varmeinnstillingsnivåer, flytt kjelen til området du vil justere först.
2. Trykk på et av de tilgjengelige varmeinnstillingsnivåene på den venstre betjeningslinjen foran.
   De oppdaterte effekttrinnene vil bli husket neste gang du bruker funksjonen.
3. Gjenta prosedyren for de gjenværende sonene, om nødvendig.
4. For å deaktivere funksjonen, trykk på Du kan også trykke på 0 på den venstre betjeningslinjen foran.

Det høres et lydsignal, og indikatoren over symbolet forsvinner. Effekttrinnet endres til 0. Du kan stille inn en timer mens PowerSlide er i bruk. I så fall vil timeren ikke deaktivere kokesonene når den angitte tiden utløper. Timeren påvirker alle de tre kokesonene som aktiveres av funksjonen samtidig.

7.6 Hob ^2 Hood

Dette er en avansert automatisk funksjon som kobler platetoppen til en utvalgt ventilator. Både platetoppen og ventilatoren har en infrarød signalkommunikator.

Viftehastigheten defineres automatisk på grunnlag av modusen og temperaturen til de varmeste kokekarene på platetoppen. Du kan også betjene viften fra platetoppen manuelt.

i

For de fleste ventilatorer er fjernkontrollsystemet deaktivert som standard. Aktiver den før du bruker funksjonen. Se ventilatorens instruksjonsmanual for mer informasjon.

Bruke funksjonen automatisk

For å betjene funksjonen, sett automatisk modus til H1 – H6. Platetoppen er opprinnelig satt til H5. Ventilatoren reagerer når du bruker platetoppen. Platetoppen gjenkjenner temperaturen på kokekaret automatisk og justerer hastigheten på viften.

Automatiske moduser

Automa-tisk lys	Koking1)	Steking2)
H0 Av Av Av
H1 På Av Av
H23) På Viftehastig-het 1		Viftehastig-het 1
H3 På Av Viftehastig-		het 1
H4 På Viftehastig-	het 1	Viftehastig-het 1
H5 På Viftehastig-	het 1	Viftehastig-het 2
H6 På Viftehastig-	het 2	Viftehastig-het 3

1) Platetoppen oppdager kokeprosessen og aktiverer viftehastigheten i samsvar med automatisk modus.
2) Platetoppen oppdager stekeprosessen og aktiverer viftehastigheten i samsvar med automatisk modus.
3) Denne modusen aktiverer viften og lyset og baserer seg ikke på temperaturen.

Endre automatisk modus

1. Deaktiver platetoppen.
2. Trykk og hold inne i 3 sekunder. Displayet slås på og av.

3. Trykk og hold inne i 3 sekunder.

4. Trykk noen ganger til H tennes.

5. Trykk på tidsuret for å velge automatisk modus.

i

For å betjene ventilatoren direkte på ventilatorpanelet, deaktiver funksjonens automatmodus.

i

Når du avslutter tilberedningen og deaktiverer platetoppen, kan viften i ventilatorhetten fortsatt være aktiv i en viss tid. Etter at den tiden er over, deaktiverer systemet viften automatisk og hindrer deg fra utilsiktet å aktivere viften de neste 30 sekundene.

Du kan også bruke funksjonen manuelt. For å gjøre dette trykker du på hår platetoppen er aktiv. Dette deaktiverer automatisk drift av funksjonen og lar deg endre viftehastigheten

manuelt. Når du trykker på Úker du viftens hastighet med én. Når du når et intensivnivå og trykker på Úgjen, stiller du viftens hastighet til 0. Dette deaktiverer viften i ventilatorhetten. Trykk Ú for å starte viften igjen med hastighet 1.

i

For å aktivere en automatisk bruk av funksjonen, deaktiver platetoppen og deretter aktiver den igjen.

Aktivere lampen

Du kan stille inn platetoppen for å aktivere lyset automatisk när du slår den på. For å gjøre dette, må du stille automatisk modus til H1 – H6.

i

Lyset på ventilatoren deaktiveres 2 minutter etter at platetoppen er slått av.

8. RÅD OG TIPS

!

ADVARSEL!

Se etter i Sikkerhetskapitlene.

8.1 Kokekar

i

For induksjonssonene gir et sterkt elektromagnetisk felt varme i kokekaret veldig raskt.

Bruk induksjonssonene med egnede kokekar.

• For å forhindre overoppheting og forbedre ytelsen til sonene, må kokekaret være så tykt og flatt som mulig.
• Sørg for at kokekarbaser er rene og tørre før du setter dem på platetoppens overflate.
• Vær alltid forsiktig så du ikke sklir eller gnir kokekaret på kantene og hjørnene av glasset, da det kan flise eller skade glassoverflaten.

Materiale i kokekar

• riktig: støpejern, stål, emaljert stål, rustfritt stål, bunn med flere lag (med riktig merke fra produsenten).
• ikke riktig: aluminium, kobber, messing, glass, keramikk, porselen.

Kokekaret er riktig til induksjonstopp, hvis:

• vann koker veldig raskt på en sone med den høyeste varmeinnstillingen.
• en magnet fester seg til bunnen av kokekaret.

Kokekarenes mål

• Induksjonssonene tilpasser seg automatisk til størrelsen av kokekarets bunn.
• Konesonens effektivitet er relatert til diameteren på kokekaret. Kokekar med en smalere diameter enn anbefalt minimum mottar bare halvparten av en kokesones effektgrad.
• Av sikkerhetsgrunner og optimale tilberedningsresultater må du ikke bruke kokekar som er større enn angitt i «Spesifikasjoner for kokesoner». Unngå å

holde kokekar nær betjeningspanelet under tilberedningen. Dette kan påvirke funksjonens funksjon eller ved utilsiktet å aktivere platetoppfunksjonene.

Se «Tekniske data».

8.2 Avgir støy under drift

Hvis du kan høre:

• knekkelyder: kokekaret består av forskjellige materialer (sandwichkonstruksjon).
• plystrelyd: du bruker en kokesone på et høyt effekttrinn, og kokekaret består av forskjellige materialer (en sandwichkonstruksjon).
• summing: du bruker et høyt effekttrinn.
• klikkelyder: det skjer elektriske koblinger.
• hvesing, summing: viften går.
  Lydene er normale og betyr ikke noen funksjonsfeil.

8.3 Öko Timer (∅ko-timer)

For å spare energi, slås kokesonen av før tidsuret med nedtelling høres. Forskjellen i brukstid avhenger av valgt effekttrinn og hvor lenge tilberedningen varer.

8.4 Forenklet matlagingsguide

Korrelasjonen mellom varmeinnstillingen til en sone og dens forbruk er ikke lineær. Når du øker varmeinnstillingen er den ikke proporsjonal med økt strømforbruk. Dette betyr at en kokesonen med middels varmeinnstillinger bruker mindre enn halvparten av effekten sin.

Informasjonen i tabellen er kun veiledende.

Varmeinnstil-ling	Bruk for å: Tid (min) Tips
1 Hold tilberedt mat varm. etter be-		Sett et lokk på kokekaret.hov
1 - 2 Hollandaisesaus, smelte: smør, sjoko-lade, gelatin.		5 - 25 Rør fra tid til annen.
2 Størkning: luftige omeletter, bakte egg. 10 - 40 Tilbered med lokk.
2 - 3 Svell ris og melkeretter, oppvarm fer-digretter.		25 - 50 Tilsett minimum to ganger så mye væ-ske som ris, melkeretter må røres i un-der hele prosedyren.
3 - 4 Damp grønnsaker, fisk, kjøtt. 20 - 45 Tilsett noen spiseskjeer vann. Kontrol-ler vannmengden under prosessen.
4 - 5 Dampkok poteter og andre grønnsa-ker.		20 - 60 Dekk bunnen av gryten med 1–2 cmvann. Kontroller vannivået under pro-sessen. Hold lokket på gryten.
4 - 5 Lag større mengder mat, gryteretter og supper.		60 - 150 Opptil 3 l væske pluss ingredienser.
6 - 7 Skånsom steking: escalope, cordonbleu, koteletter, kjøttkaker, pølser, le-ver, sausejevning, egg, pannekaker,smultringer.		etter behovSnu etter behov.
7 - 8 Steking, reven potetgrateng, svinestek,biff.		5 - 15 Snu etter behov.
9 Koke vann, koke pasta, brune kjøtt (gulasj, grytestek), frityrkoke pommes frites.

Varmeinnstil- ling

Bruk for å: Tid (min) Tips

P

Koke opp store mengder vann. PowerBoost er aktivert.

8.5 Råd og tips for Hob²Hood

Når du bruker platetoppen med funksjonen:

• Beskytt ventilatorpanelet mot direkte sollys.
• Ventilatorpanelet må ikke belyses med halogenspotter.
• Ikke dekk til betjeningspanelet på platetoppen.
• Ikke avbryt signalet mellom platetoppen og ventilatoren (f.eks. med hånden, et kokekarhåndtak eller en stor gryte). Se bildet.

Ventilatoren som er avbildet nedenfor er kun til illustrasjonsformål.

Kjøkkenventilatorer med Hob²Hoodfunksjon

Se forbrukernettstedet vårt for å finne hele spekteret av kjøkkenventilatorer som virker med denne funksjonen. Electrolux kjøkkenventilatorer som virker med denne

funksjonen må ha symbolet AUTO.

9. STELL OG RENGJ∅RING

ADVARSEL!

Se etter i Sikkerhetskapitlene.

9.1 Generell informasjon

• Rengjør platetoppen etter hver bruk.
• Bruk kokekar med ren base.
• Riper eller mørke flekker på overflaten påvirker ikke bruken av platetoppen.
• Bruk et spesialrengjøringsprodukt egnet for overflaten på platetoppen.

- Bruk alltid en skrape som anbefales for platetopper med glassoverflate. Bruk skrapen kun som et ekstra verktøy for rengjøring av glasset etter standard rengjøringsprosedyre.

ADVARSEL!

Ikke bruk kniver eller andre skarpe metallverktøy til å rengjøre glassoverflaten.

Merkene på det fleksible induksjonsområdet kan bli skitne eller endre farge som et resultat av å flytte på kokekarene. Du kan rengjøre området på den beskrevne måten.

9.2 Rengjøre platetoppen

- Fjern umiddelbart: smeltet plast, plastfolie, salt, sukker og mat som inneholder sukker, ellers kan det forårsake skade på platetoppen. Vær varsom slik at

du unngår forbrenninger. Bruk en spesiell platetoppskrape på glassflaten i en skarp vinkel og skyv bladet bortover flaten.

- Fjern når platetoppen er tilstrekkelig kald: kalkringer, vannringer, fettflekker, skinnende metallisk misfarging. Rengjør platetoppen med en fuktig klut og et ikke-slipende rengjøringsmiddel. Etter rengjøring, tørk av platetoppen med en myk klut.

- Fjerne skinnende metallisk misfarging: Bruk en oppløsning av vann og eddik og rengjør glassflaten med en fuktig klut.

10. FEILS∅KING

ADVARSEL!

Se etter i Sikkerhetskapitlene.

10.1 Hva må gjøres, hvis ...

Problem Mulig årsak Løsning
Du kan ikke aktivere eller betjene platetoppen.	Platetoppen er ikke koblet til en strømforsyning eller er koblet feil.	Kontroller om platetoppen er riktig koblet til strømforsyningen.
Sikringen har gått. Kontroller om sikringen er årsaken tilfunksjonssvikten. Hvis sikringene går gjentatte ganger, må du kontakte en elektriker.
Du har ikke angitt varmeinnstilling innen 60 sekunder.		Slå på platetoppen igjen og still inn varmen før det har gått 60 sekunder.
Du berørte to eller flere sensorfelt samtidig.		Berør bare ett sensorfelt.
Pause er aktivert. Se "Pause".
Det er vann eller fettsprut på betje-ningspanelet.		Rengjør betjeningspanelet.
Du kan høre en konstant pipelyd. Den elektriske tilkoblingen er feil. Koble platetoppen fra strømforsyningen. Be en kvalifisert elektriker for å kontrollere monteringen.
Du kan ikke velge maksimalt ef-fekttrinn for en av konesonene.	De andre sonene bruker opp maksi-mum tilgjengelig effekt.Platetoppen fungerer som den skal.	Reduser effekttrinn til de andre koke-sonene som er koblet til samme fase. Se «Strømstyring».
Et lydsignal høres, deretter slås platetoppen av.Et lydsignal høres når platetop-pen slår seg av.	Du har satt noe på ett eller flere sen-sorfelt.	Fjern gjenstanden fra sensorfeltene.
Platetoppen deaktiveres.	Du har satt noe på sensorfeltet 1	Fjern gjenstanden fra sensorfeltet.
Restvarmeindikatoren vises ikke. Sonen er ikke varm fordi den var ba-re i bruk en kort stund eller sensoren er skadet.		Kontakt servicesenteret dersom sonen fortsatt er varm i lang tid.
Hob2Hood fungerer ikke. Du dekket til betjeningspanelet. Fjern gjenstanden fra betjeningspane-let.
Du bruker en veldig stor gryte somblokkerer signalet.		Bruk en mindre gryte, endre kokesone eller bruk ventilatoren manuelt.
Betjeningspanelet blir varmt å ta på.	Kokekaret er for stort eller du plas-serer det for nær betjeningspanelet.	Sett store kokekar på de bakre sonene om mulig.
Det høres ingen lyd når du berø-rer panelsensorfeltene.	Lydene deaktiveres. Slå lydsignaler på. Se «Daglig bruk».
Det fleksible induksjonsområdet varmer ikke opp kokekaret.	Kokekarene er i feil posisjon på det fleksible induksjonsområdet.	Plasser kokekaret i riktig posisjon på det fleksible induksjonsområdet. Posi-sjonen til kokekaret avhenger av den aktiverte funksjonen eller funksjonsmo-dusen. Se «Fleksibel matlaging med induksjonsområde».
Diameteren på kokekarets bunn erfeil for den aktiverte funksjonen eller funksjonsmodusen.		Bruk kokekar med en diameter som passer til den aktiverte funksjonen eller funksjonsmodusen. Se «Fleksibel mat-laging med induksjonsområde».
Indikatoren over symbolet tennes.	Barnesikring eller Sperre er aktivert. Se "Barnesikring" og "Lås".
Betjeningslinjen blinker. Det er ikke noen kokekar på soneneller sonen er ikke helt dekket.		Sett kokekaret på kokesonen slik at den dekker hele kokesonen.
Du bruker feil kokekar. Bruk kokekar som er egnet for induk-sjonsplatetopper. Se «Råd og tips».
Diameteren på kokekarets bunn erforn liten til sonen.		Bruk kokekar med riktige dimensjoner.Se «Tekniske data».
Flex Bridge (Flexible Bridge) er akti-vert. En eller flere av delene av funk-sjonsmodusen som brukes er ikke dekket av kokekaret.		Plasser kokekaret på det riktige antal-let deler av funksjonsmodusen som brukes eller endre funksjonsmodusen.Se «Fleksibel matlaging med induk-sjonsområde».
PowerSlide er aktivert. To gryterplasseres på det fleksible induk-sjonsområdet, eller kokekaret dekker mer enn ett kokeområde som aktive-res av funksjonen.		Bruk bare én kasserolle. Se «Fleksibel matlaging med induksjonsområde».
og et tall tennes.	Det er en feil på platetoppen. Deaktiver platetoppen og aktiver den igjen etter 30 sekunder. Hvis lyser igjen, kobler du platetoppen fra strømforsyningen. Aktiver platetoppen igjen etter 30 sekunder. Hvis problemet fort-setter, må du snakke med et autorisert servicesenter.

Hvis du ikke greier å løse problemet selv, kontakter du forhandleren eller et autorisert servicesenter. Oppgi opplysningene på typeskiltet. Sørg for at du har brukt

koketoppen på riktig måte. Hvis ikke, må du selv betale for service fra serviceteknikeren eller forhandleren, også i garantitiden. Informasjonen om garantitiden og autoriserte servicesentre er oppført i garantiheftet.

11. TEKNISKE DATA

11.1 Typeskilt

Modell HOX760MF PNC 949 599 315 00

Type 62 C4A 05 AA 220 - 240 V / 400 V 2N, 50 Hz

Induksjon 7.35 kW Laget i: Tyskland

Serienr. 7.35 kW

ELECTROLUX

11.2 Spesifikasjoner for kokesoner

Kokesone Nominell effekt(maks effekttrinn)[W]	PowerBoost [W]	PowerBoost maksimal varig-het [min]	Diameter på ko- kekar [mm]
Midtre fremre 1400 2500 4 125 - 145
Høyre bak 2300 3600 10 205 - 240
Fleksibelt induk-sjonsområde	2300 3200 10 minst 105
Effekten for konesonene kan variere noe sammenliknet med informasjonen i tabellen. Det endres iht. kokekarets materiale og størrelse.		For optimale matlagingsresultater, bruk ikke kokekar større enn angitt i tabellen.

12. ENERGIEFFEKTIV

12.1 Produktinformasjon

Modellidentifikasjon HOX760MF
Platetopp Integrert platetopp
Antall soner 2
Antall tilberedningsområder 1
Oppvarmingsteknologi Induksjon
Diameter på sirkulære soner (∅) Midtre fremre	Høyre bak	14.5 cm24.0 cm
Lengde (L) og bredde (B) på tilberedningsområdet Venstre L 45.8 cm
		B 21.4 cm
Energiforbruk per sone (EC electric cooking) Midtre fremre	Høyre bak	187.5 Wt/kg185.2 Wt/kg
Energiforbruk for tilberedningsområdet (EC electric cooking)	Venstre 191.1 Wt/kg
Energiforbruk for platetopp (EC electric hob) 189.2 Wt/kg

IEC / EN 60350-2 - Elektriske husholdningsapparater for matlaging – del 2: Platetopp – Metoder for måling av ytelse.

Energimålinger som refererer til tilberedningsområder identifiseres av markeringene på de respektive sonene.

12.2 Energisparende

Du kan spare energi under vanlig matlaging hvis du følger tipsene nedenfor.

• Når du varmer opp vann, bruk kun den mengden du trenger.
• Sett alltid lokket på kokekaret hvis det er mulig.
• Plasser kokekaret i senter av kokesonen.
• Bruk restvarmen for å holde maten varm eller for å smelte den.

13. BESKYTTELSE AV MILJ∅ET

Resirkuler materialer som er merket med symbolet 📄Legg emballasjen i riktige beholdere for å resirkulere det. Bidrar til å beskytte miljøet, menneskers helse og for å resirkulere avfall av elektriske og elektroniske produkter. Ikke kast produkter som er merket

med symbolet sammen med husholdningsavfallet. Produktet kan leveres der hvor tilsvarende produkt selges eller på miljøstasjonen i kommunen. Kontakt kommunen for nærmere opplysninger.

6.2 Kokkärlsdetektering

Felaktig placering av kokkärl:

Felaktig placering av kokkärl:

Felaktig placering av kokkärl:
