Type product	Wasdroger (condensdroger met warmtepomp)
Merk	Miele
Model	TCF630WP Eco
Afmetingen (h x b x d)	850 x 596 x 636 mm
Diepte met open deur	1054 mm
Gewicht	62 kg
Trommelinhoud	120 l
Maximale belading	8,0 kg (droog wasgoed)
Capaciteit condenswaterreservoir	4,8 l
Energieverbruik (katoen kastdroog)	1,25 kWh bij 8 kg, 1200 toeren/min
Aansluitwaarde	Zie typeplaatje (ca. 1000 W)
Snoerlengte	2,00 m
Koelmiddel	R134a (0,48 kg, GWP 1430)
Programma's	Katoen, Kreukherstellend, Fijne was, Wol, Overhemden, Express, Jeans, Outdoor, Impregneren, Ontkreuken, Warme lucht
Droogtegraden	Extra droog, Kastdroog, Strijkvochtig, Mangelvochtig, Extra zacht
Functies	Perfect Dry, Temperatuur laag+, Startuitstel, Kreukbeveiliging, Memory, Pincode, Zoemer
Reiniging en onderhoud	Pluizenfilters (boven en onder), sokkelfilter, condensor, condenswaterreservoir leegmaken
Veiligheid	Kinderslot (pincode), waarschuwingen voor brandgevaar, transportbeveiliging
Accessoires (optioneel)	Droogmand, geurflacon, was-droogverbindingsset, sokkel
Garantie	2 jaar
Service	Miele België, telefoon 02/451.16.16

Veelgestelde vragen - TCF630WP Eco MIELE

Hoeveel wasgoed kan ik in de Miele TCF630WP Eco drogen?

De maximale belading is 8,0 kg droog wasgoed. Voor specifieke programma's (bijv. Wol 2,0 kg) gelden lagere maxima.

Hoe kan ik energie besparen met deze droger?

Centrifugeer het wasgoed op een zo hoog mogelijk toerental (bijv. 1600 toeren/min), vul de trommel maximaal, zorg voor goede ventilatie en reinig de pluizenfilters na elke droogbeurt.

Hoe reinig ik de pluizenfilters?

Verwijder na elk programma zichtbare pluizen van de bovenste en onderste filter. Voor een grondige reiniging spoelt u de zeefvlakken met warm water en droogt u ze goed af. Raadpleeg de handleiding voor het verwijderen van de onderste filter.

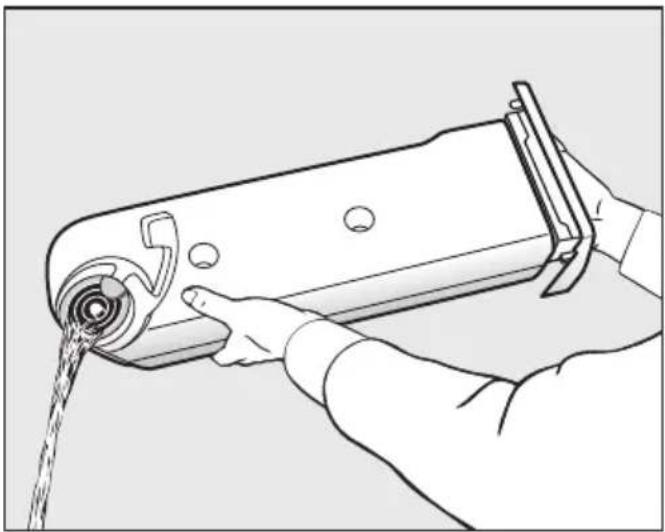

Wat moet ik doen als het condenswaterreservoir vol is?

Het symbool verlicht op het display. Trek het reservoir eruit, giet het leeg en plaats het terug. U kunt het condenswater ook via de afvoerslang direct afvoeren.

Welke programma's heeft de TCF630WP Eco?

De droger biedt onder andere: Katoen, Kreukherstellend, Fijne was, Wol, Overhemden, Express, Jeans, Outdoor, Impregneren, Ontkreuken en Warme lucht.

Wat betekent de foutmelding F en 066?

Deze melding wijst op een sterke vervuiling van de pluizenfilters of sokkelfilter. Reinig alle filters en de condensor. U kunt de gevoeligheid van de melding aanpassen via programmeerfunctie P20.

Hoe lang is de garantie op deze droger?

De garantietermijn bedraagt 2 jaar. Raadpleeg het garantieboekje voor de exacte voorwaarden.

Kan ik deze droger combineren met een wasautomaat?

Ja, met een Miele was-droogverbindingsset (optioneel) kunt u een was- en droogzuil vormen. Let op dat de set geschikt is voor het model.

Welke accessoires zijn er verkrijgbaar?

Optionele accessoires zijn onder andere: droogmand voor luchtdoorlatende artikelen, geurflacon voor een frisse geur, een sokkel met lade en een verlengstuk voor de afvoerslang.

Is het veilig om de droger onder een werkblad te plaatsen?

Ja, de droger is onderschuifbaar. Zorg wel dat de warme lucht kan ontsnappen en dat de opening voor koellucht niet wordt geblokkeerd.

GEBRUIKSAANWIJZING TCF630WP Eco MIELE

Lees absoluut de gebruiksaanwijzing voor u uw toestel plaatst, instal- leert en in gebruik neemt. Dat is veiliger voor uzelf en u voorkomt schade aan het toestel.

Recycleerbare verpakking

De verpakking behoedt het toestel voor transportschade. Er werd milieuvriendelijk en recycleerbaar verpakkingsmateriaal gekozen.

Door hergebruik van verpakkingsmateriaal wordt er op grondstoffen bespaard en wordt er minder afval geproduceerd. Uw vakhandelaar neemt de verpakking in het algemeen terug.

Uw toestel afdanken

Oude elektrische en elektronische toestellen bevatten meestal nog waardevolle materialen. Ze bevatten echter ook stoffen, mengsels en onderdelen die nodig zijn geweest om de toestellen goed en veilig te laten functioneren. Wanneer u uw oude toestel bij het gewone afval doet of er op een andere manier niet goed mee omgaat, kunnen deze stoffen schadelijk zijn voor de gezondheid en het milieu. Doe uw oude toestel daarom nooit bij het gewone huisafval.

Lever het in bij een gemeentelijk inza- meldepot voor elektrische en elektro- nische apparatuur, bij uw vakhandelaar of bij Miele. U bent wettelijk zelf verant- woordelijk voor het wissen van eventue- le persoonlijke gegevens op het af te danken toestel.

Bij de aankoop van uw nieuw toestel heeft u een bijdrage betaald. Die wordt volledig gebruikt voor de toekomstige recyclage van dat toestel. Dat bevat trouwens nog waardevol materiaal. Door te recycleren wordt er dan ook minder verspild en vervuild.

Als u vragen heeft omtrent het afdanken van uw oud toestel, neem dan contact op met

- de handelaar bij wie u het kocht of

– de firma Recupel, telefoon 02 706 86 10, website: www.recupel.be of

- uw gemeentebestuur als u uw toestel naar een containerpark brengt.

Zorg er ook voor dat het toestel intussen kindveilig wordt bewaard voor u het laat wegbrengen.

Een bijdrage aan de bescherming van ons milieu 2

Opmerkingen omtrent uw veiligheid 6

Bediening van de droogautomaat.... 18

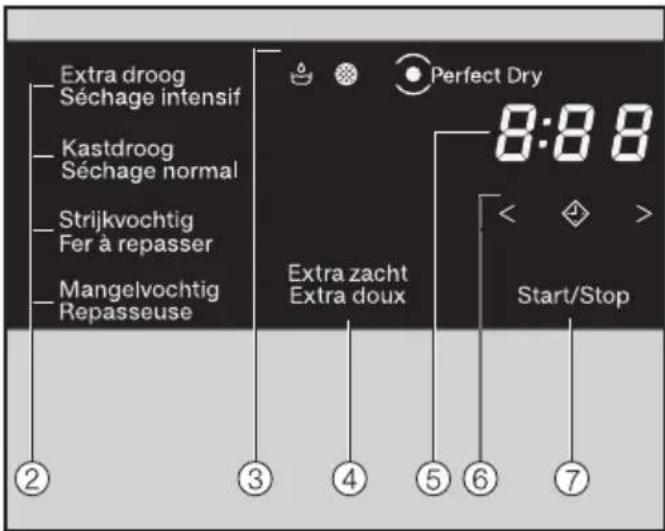

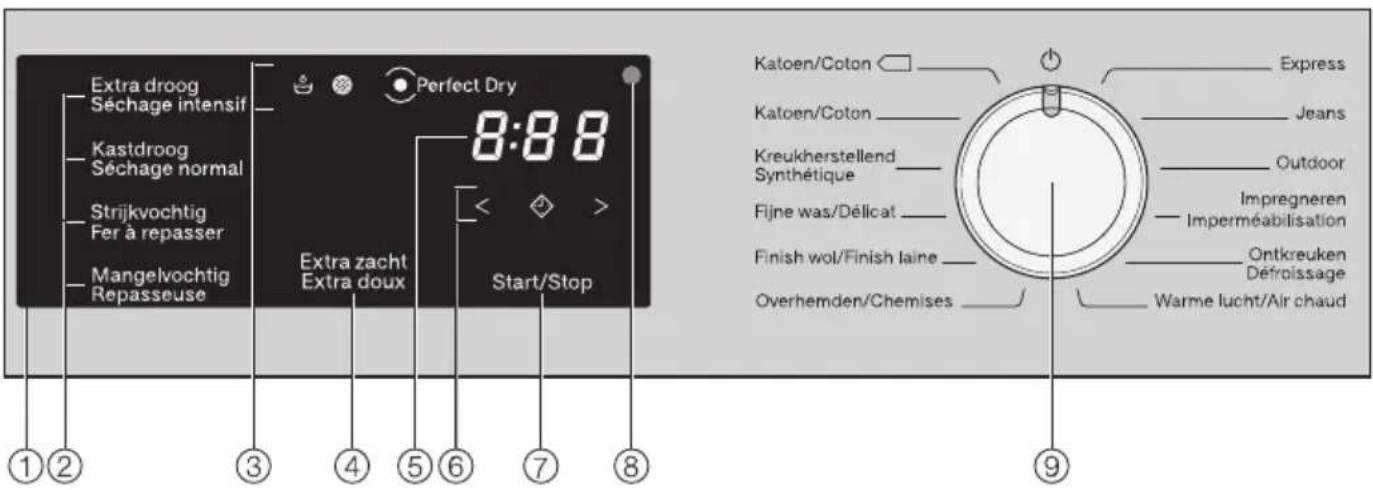

Bedieningspaneel.... 18

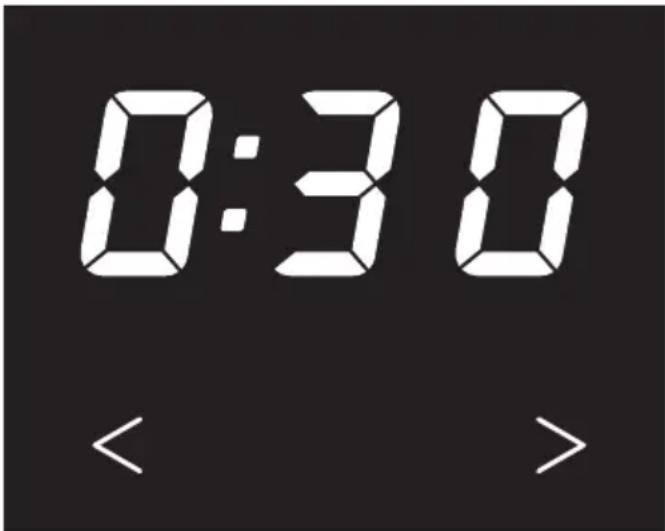

Hoe werkt het display? 19

Het toestel voor het eerst in gebruik nemen 21

Energie besparen 22

1. De juiste wasverzorging in acht nemen 23

In acht nemen tijdens het wassen.... 23

Wasgoed voorbereiden voor de droogautomaat 23

Symbolen op het onderhoudsetiket 24

Waar u bij het drogen op moet letten.... 24

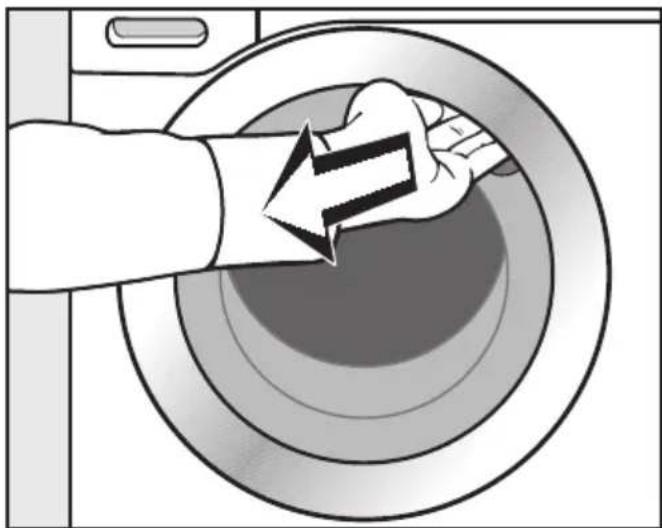

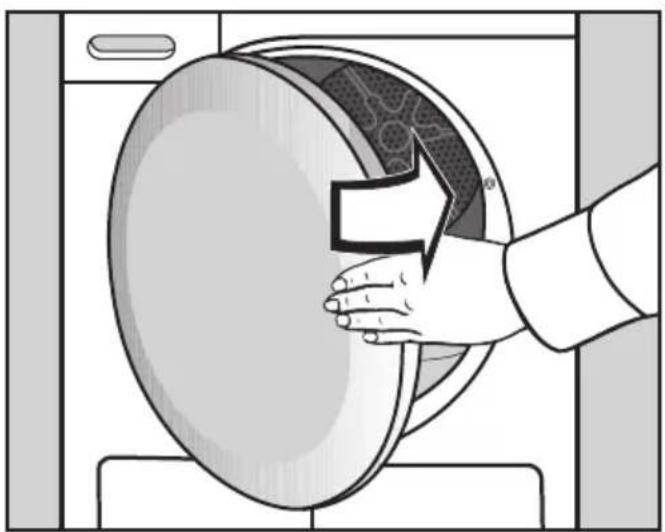

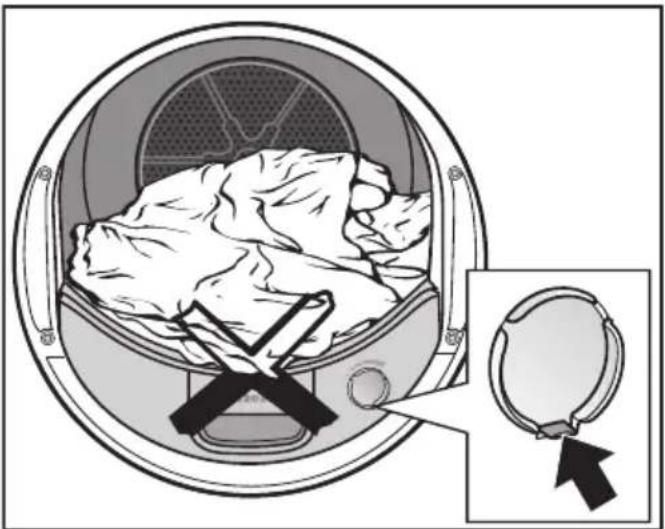

2. Droogautomaat laden 25

3. Programma kiezen en starten 26

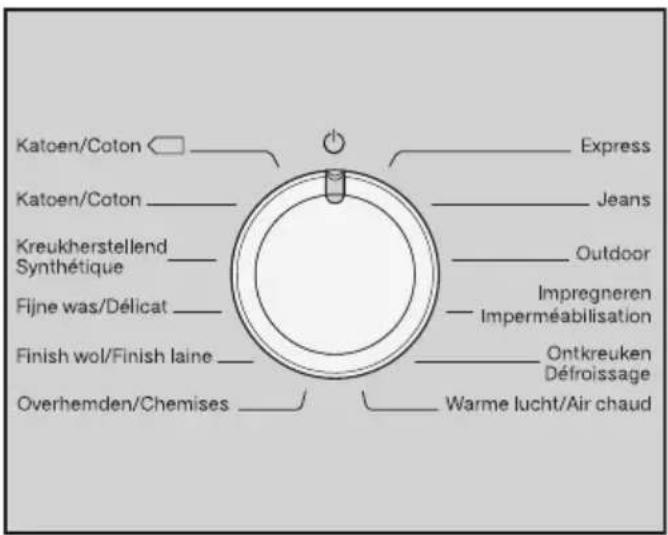

Programmakeuze 26

Temperatuur laag+ kiezen (eventueel) 27

Voorprogrammeren (indien gewenst) 28

Programma starten.... 28

4. Wasgoed uit het toestel halen.... 29

Einde van het programma / Kreukbeveiliging 29

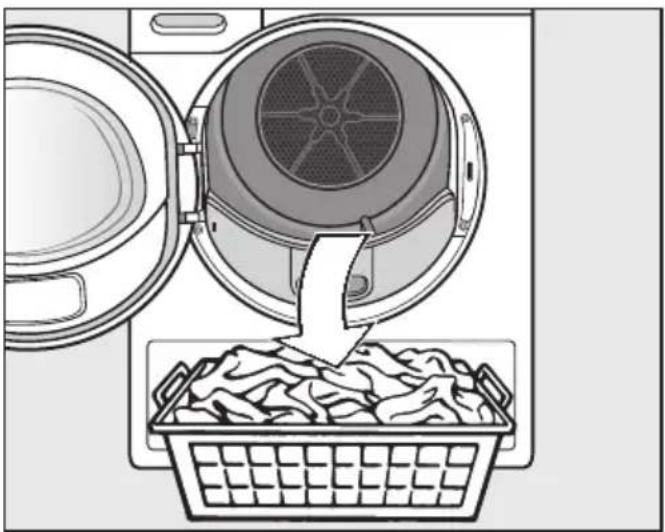

Het wasgoed uit de trommel nemen 29

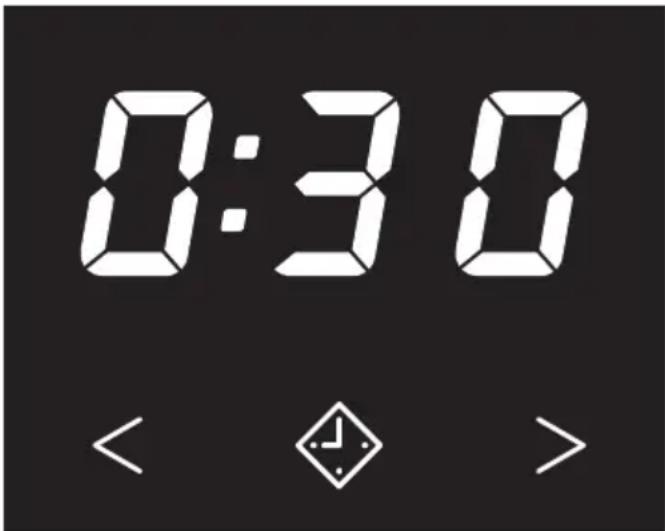

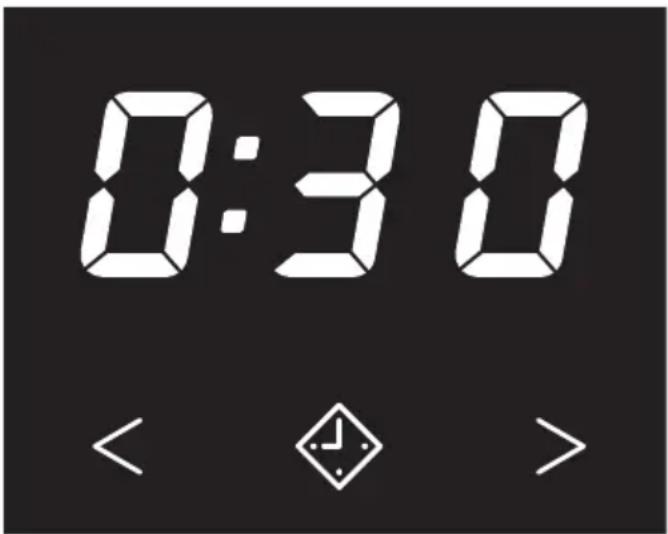

Startuitstel.... 30

Programmaoverzicht.... 31

Programmaverloop wijzigen 35

Reiniging en onderhoud 36

Condenswaterreservoir leegmaken 36

Pluizenfilters 37

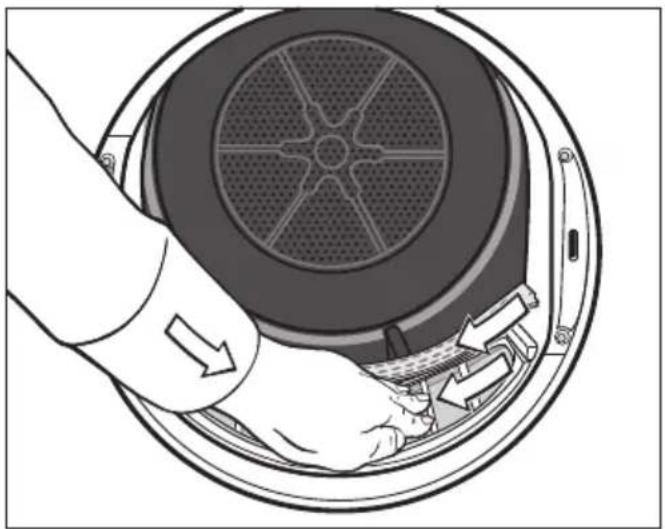

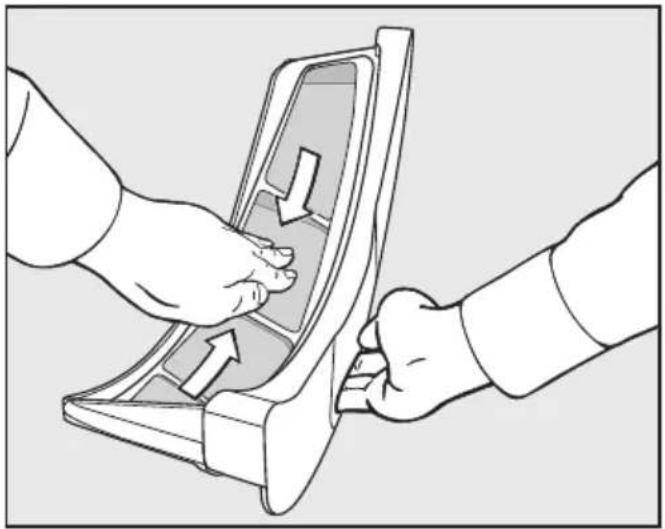

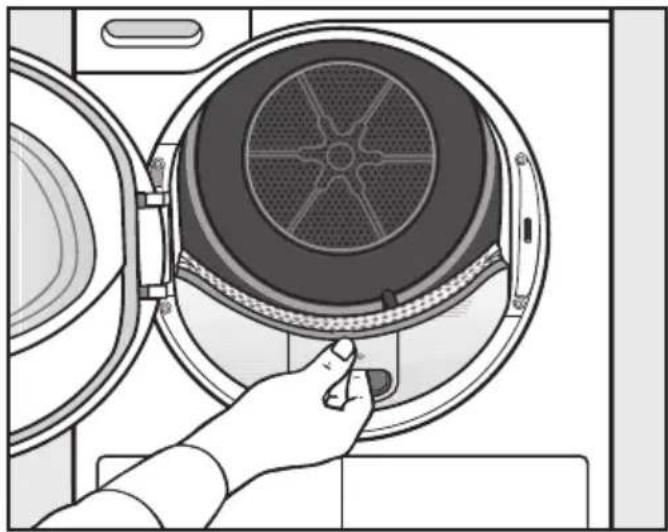

Zichtbare pluizen verwijderen.... 37

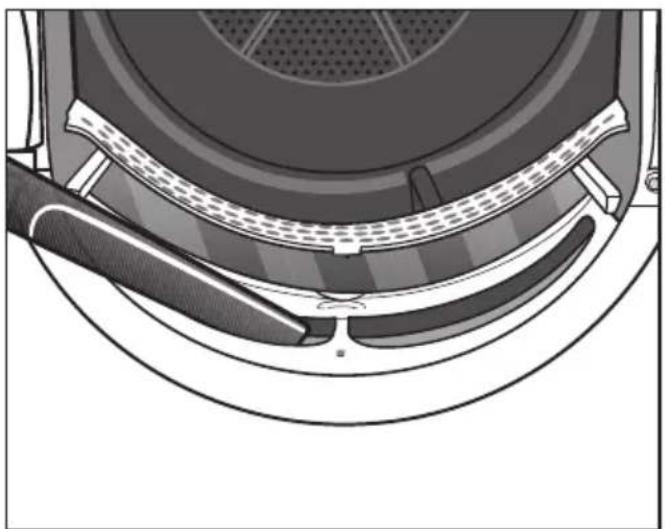

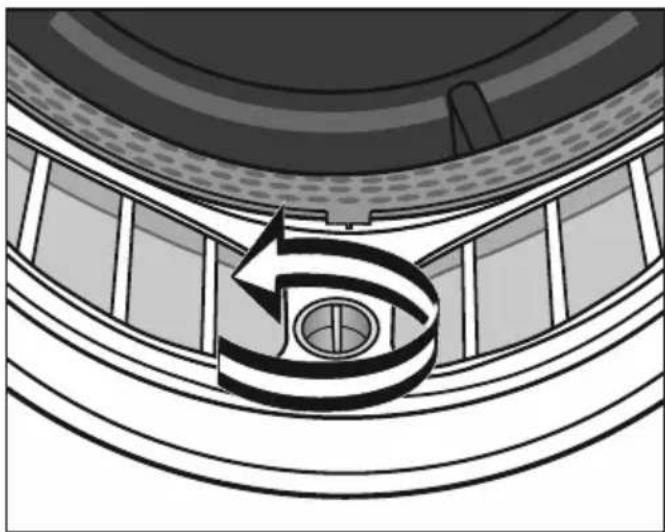

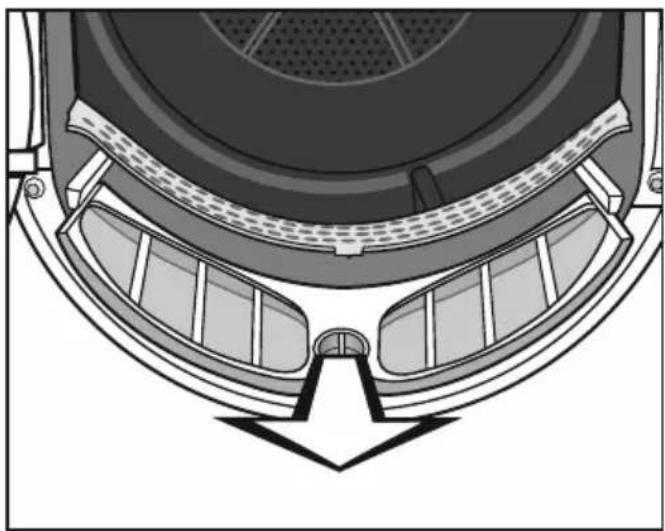

Pluizenfilters en luchtafvoergedeelte grondig reinigen.... 38

Inhoud

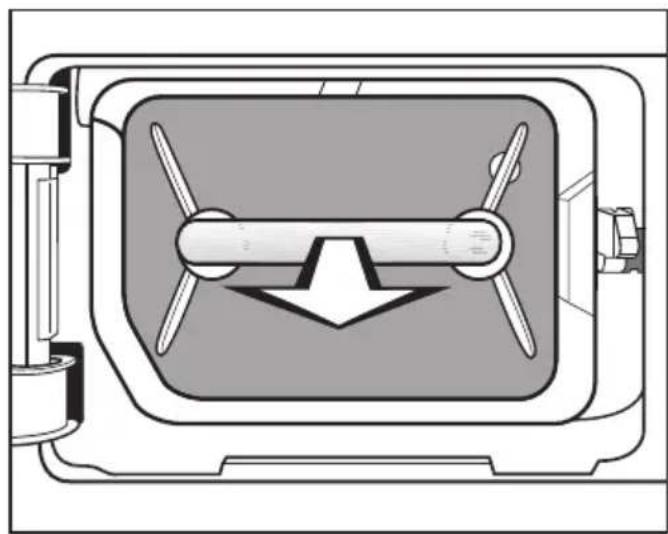

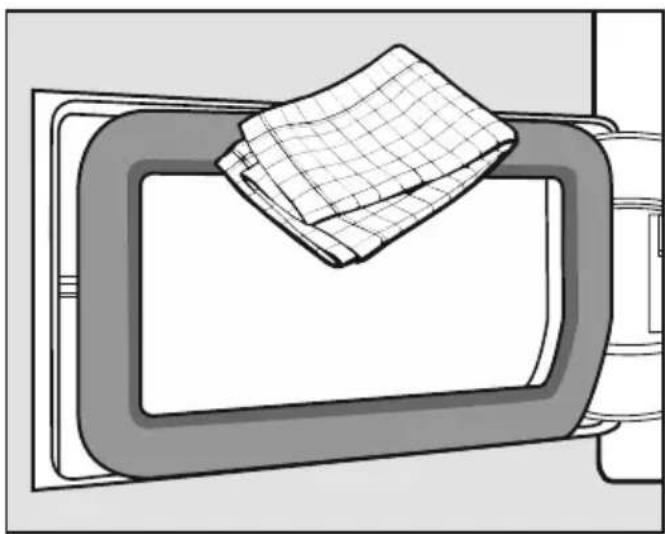

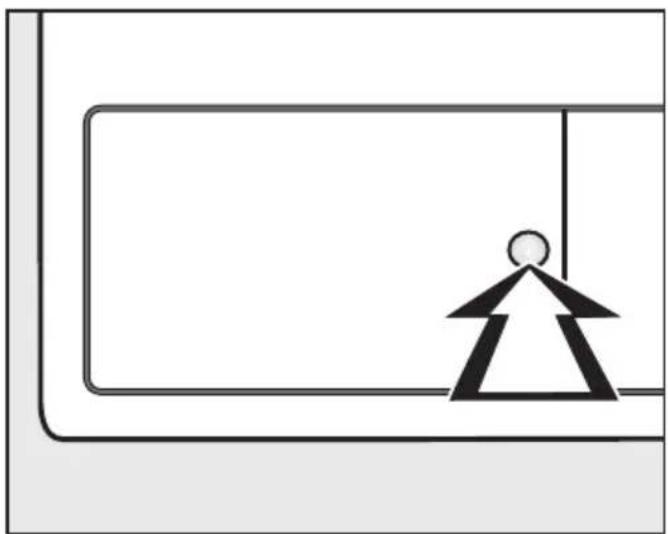

Sokkelfilter 39

Verwijderen.... 39

Reinigen.... 39

Klep voor de filter in de sokkel 40

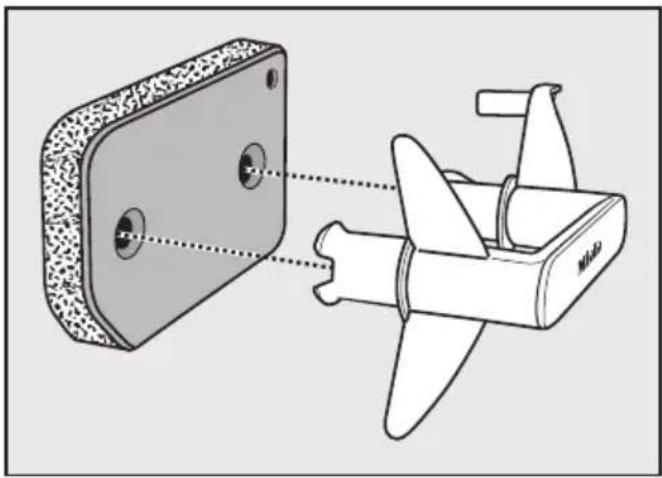

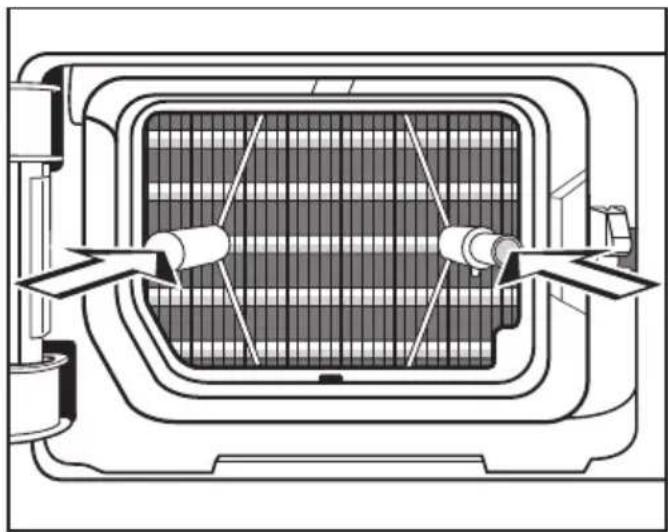

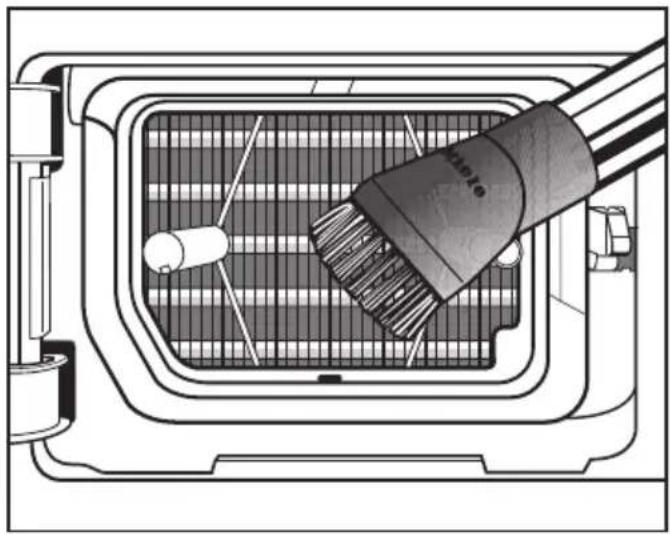

De warmtewisselaar controleren 40

Terugmonteren 41

Geurflacon.... 43

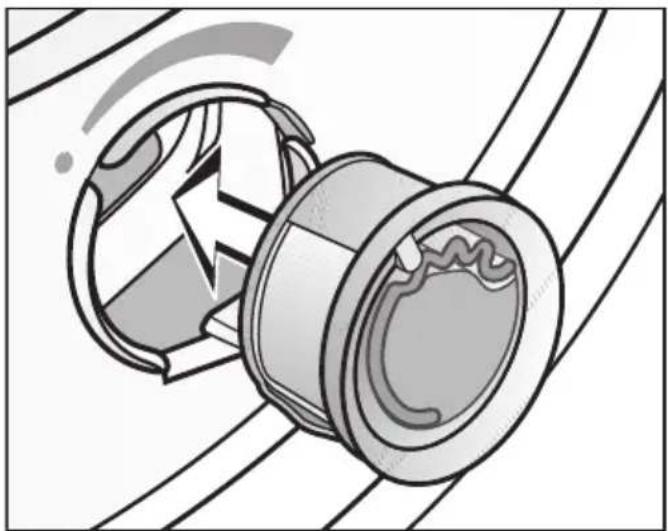

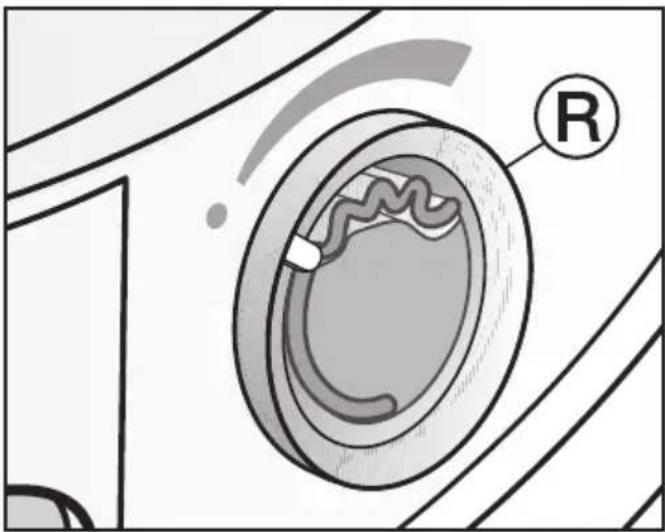

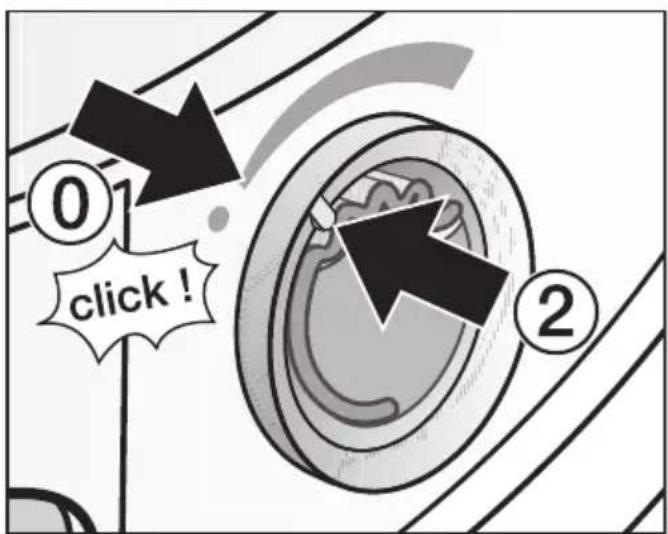

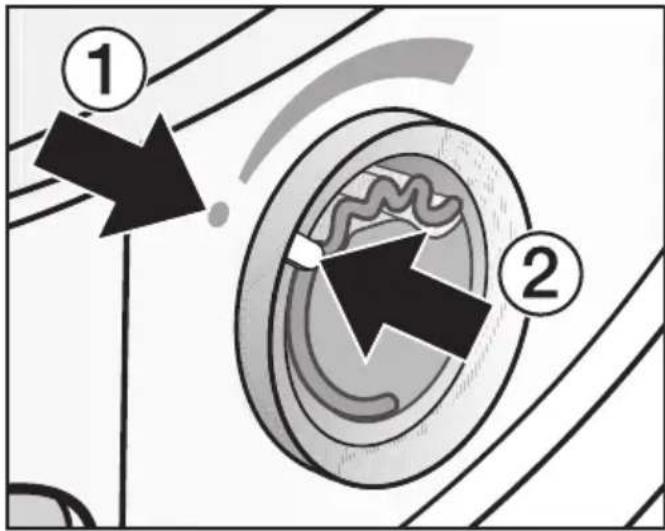

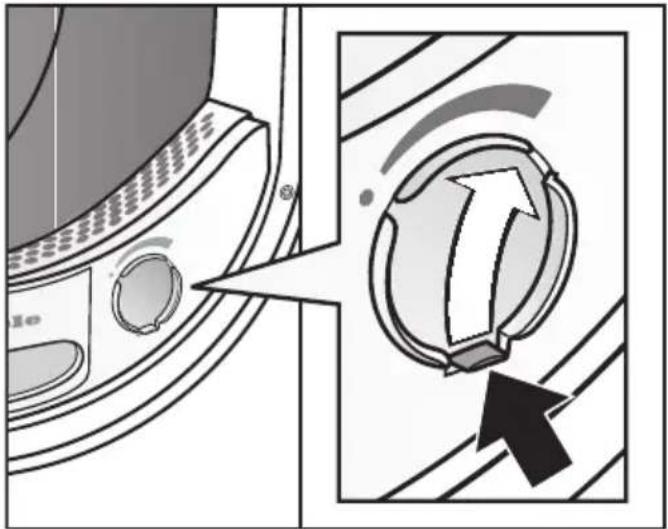

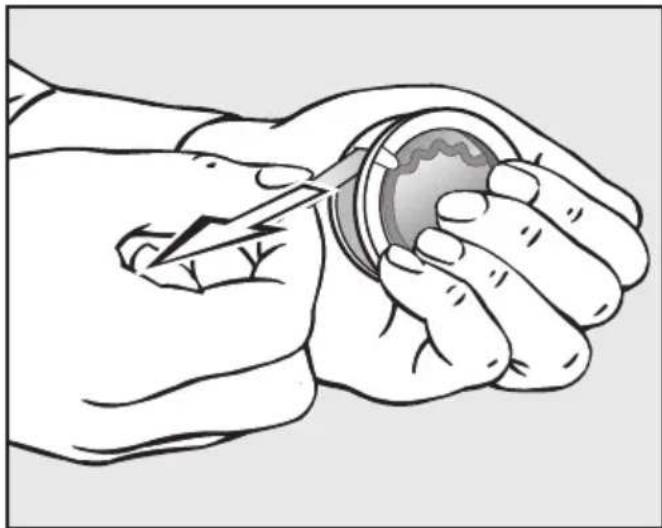

Geurflacon plaatsen 43

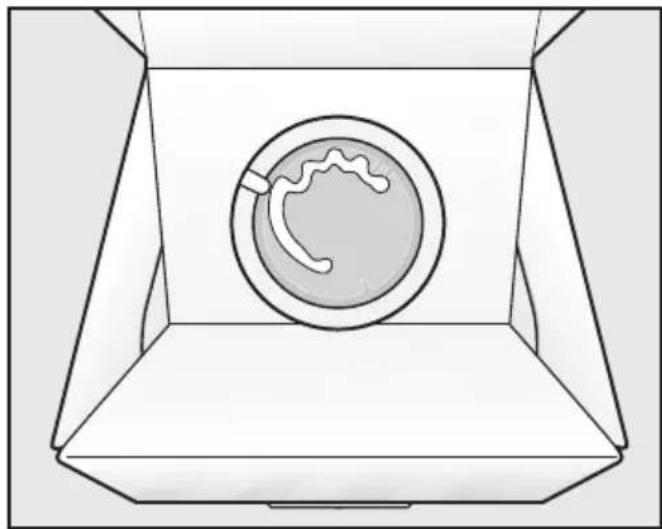

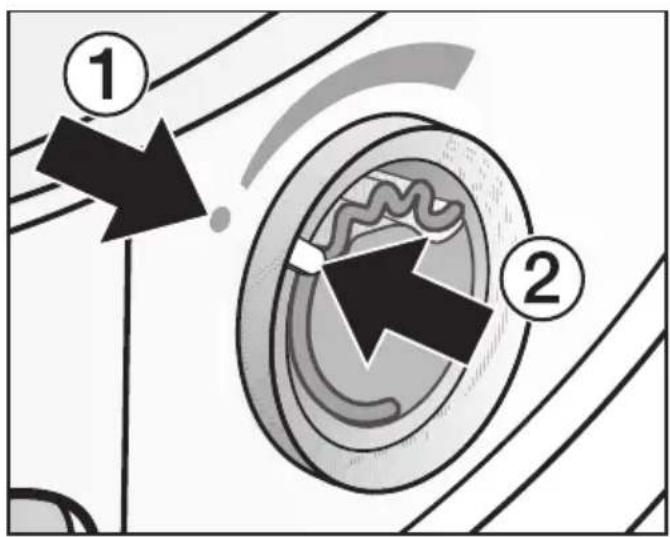

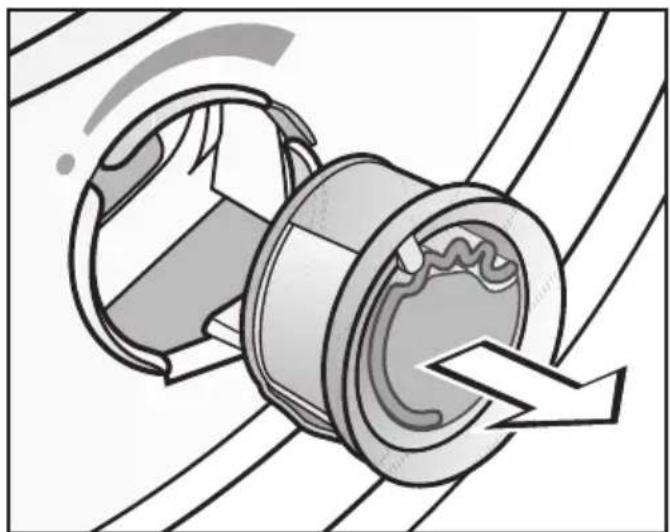

Geurflacon vervangen 45

Nuttige tips 47

Hulp bij storingen 47

Controle-indicatoren en aanwijzingen.... 47

Een niet-bevredigend droogresultaat 49

Andere problemen.... 50

Service-afdeling.... 52

Reparaties 52

Mits toeslag verkrijgbaar toebehoren 52

Duur en voorwaarden van de waarborg 52

Opstellen en aansluiten 53

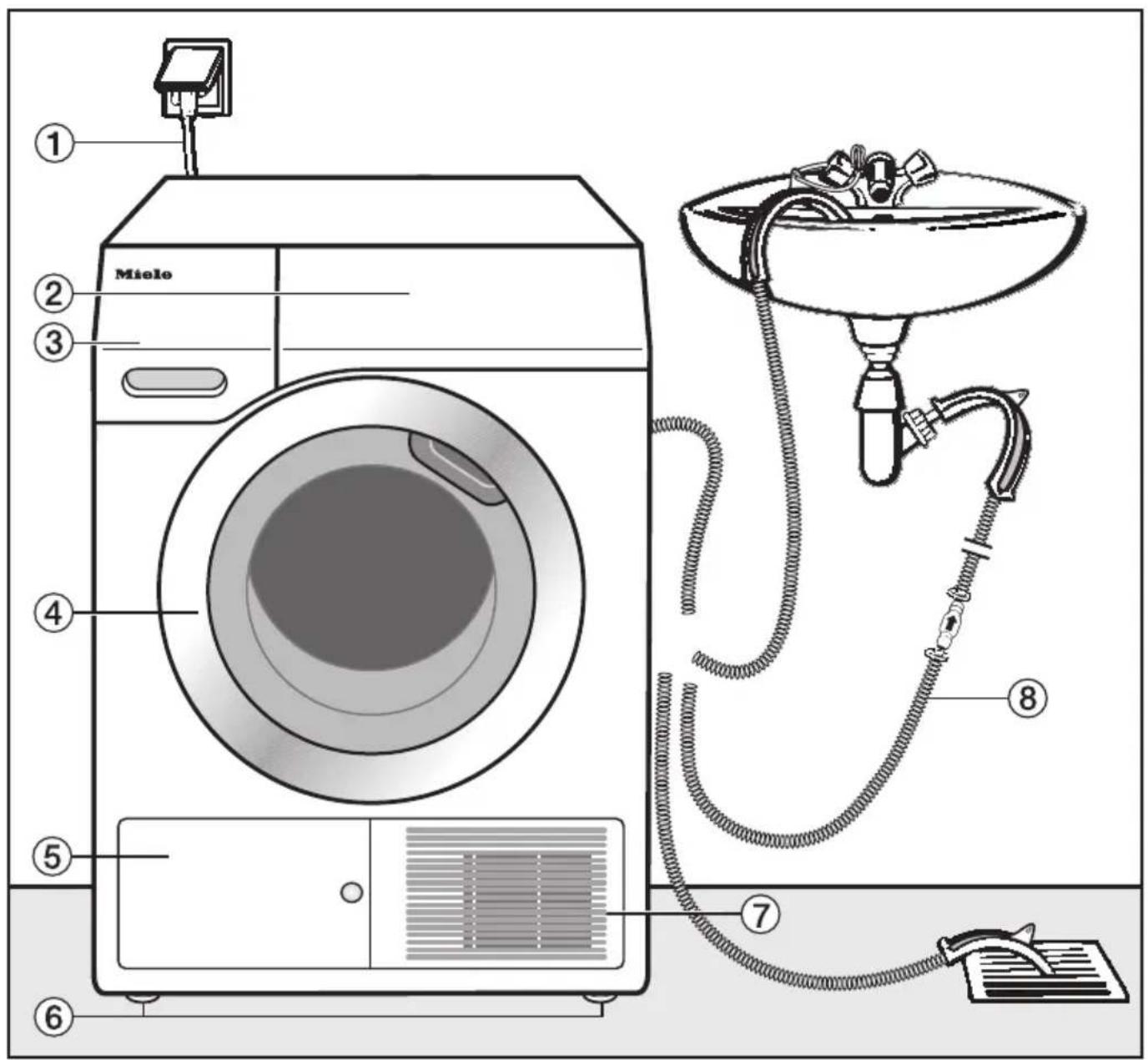

Vooraanzicht.... 53

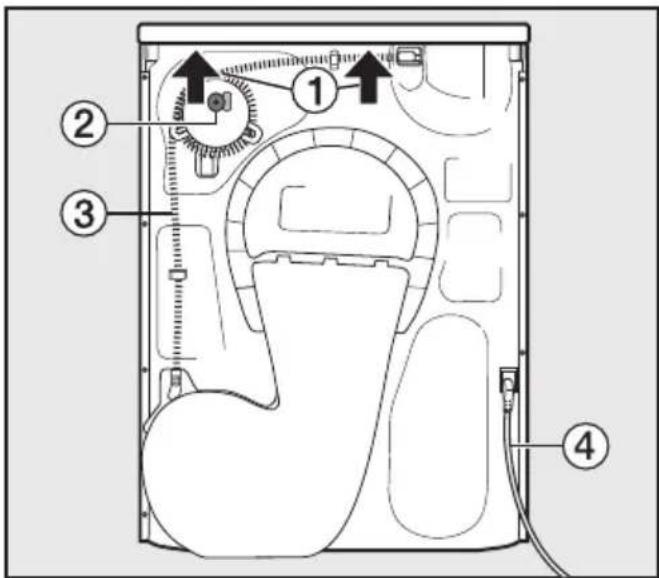

Achteraanzicht.... 54

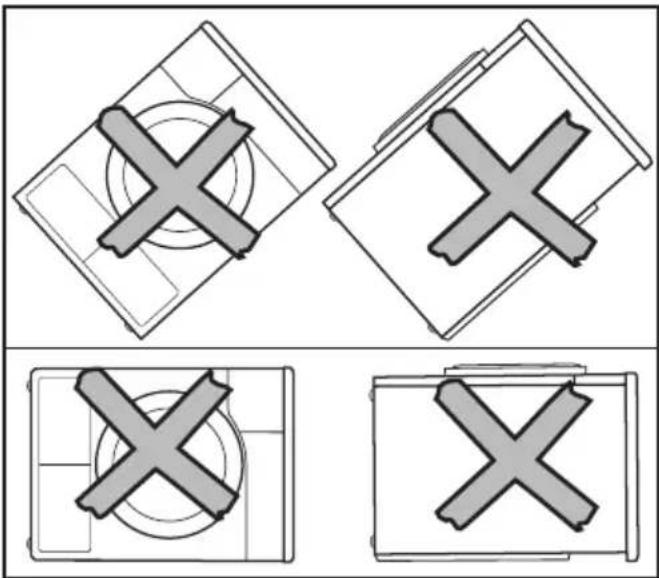

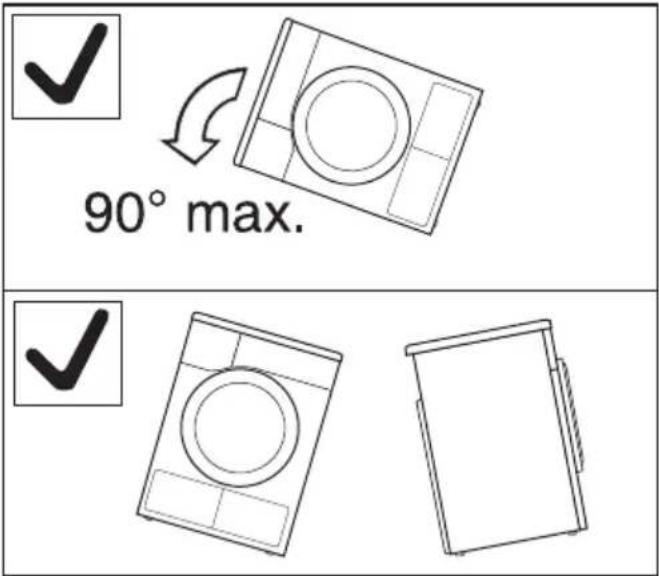

Droogautomaat transporteren 54

Opstellen 55

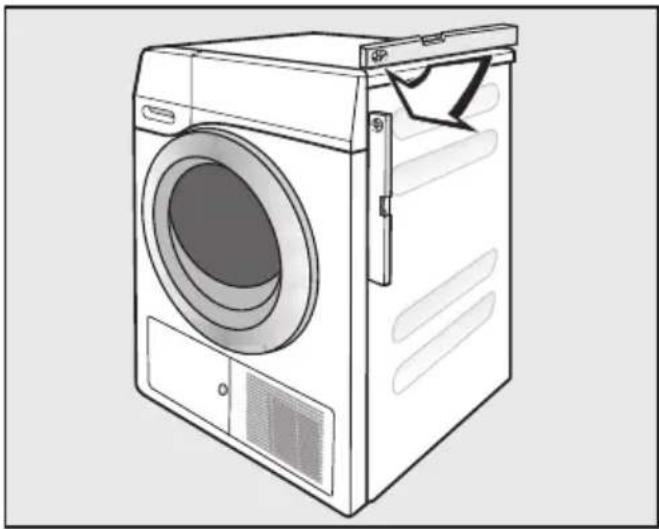

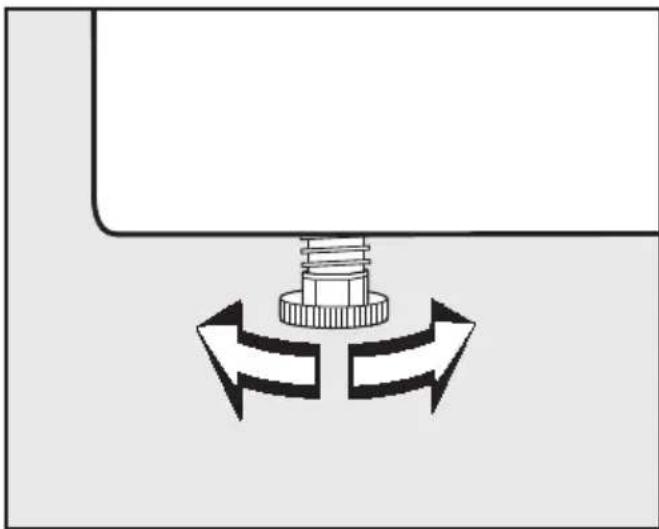

De droogautomaat waterpas zetten 55

Ventilatie 55

Voordat u het toestel transporteert.... 55

Aanvullende opstellingsvoorwaarden 56

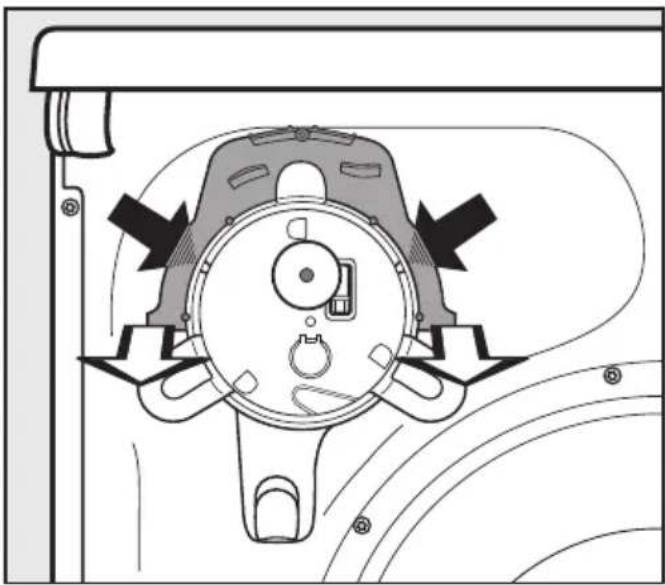

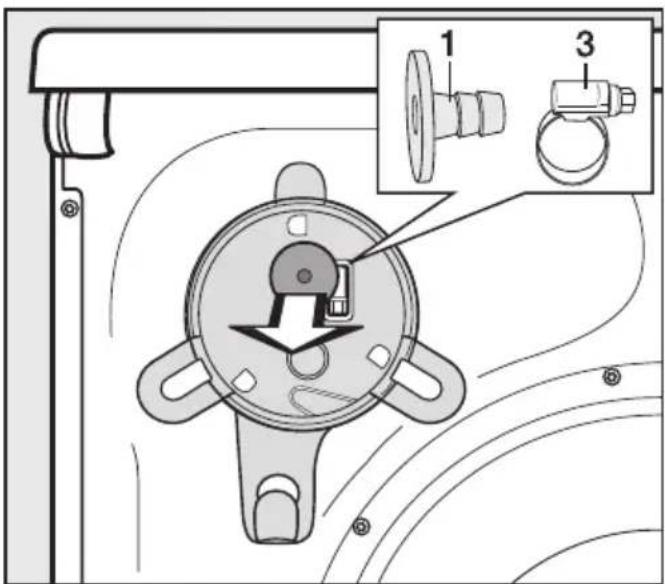

Condenswater wegleiden.... 57

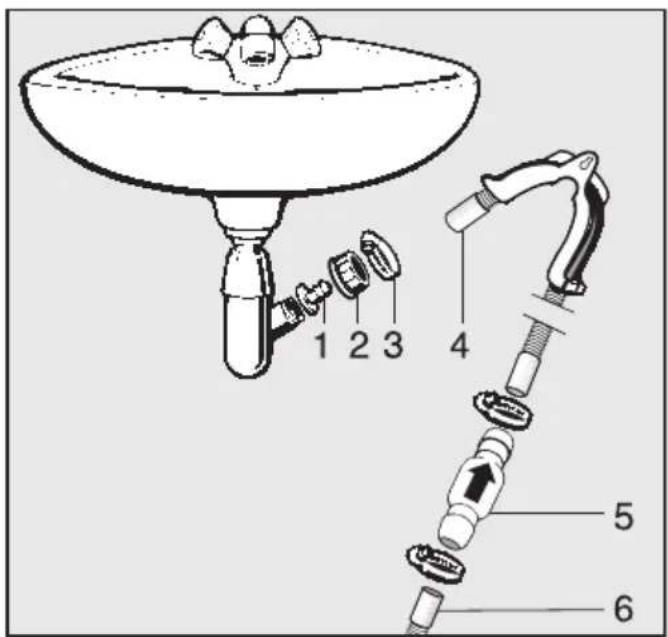

Bijzondere aansluitomstandigheden die een terugslagklep vereisen.... 57

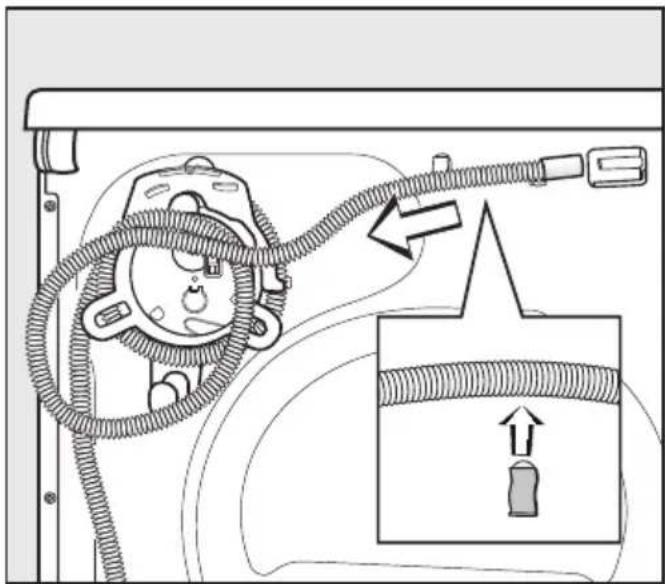

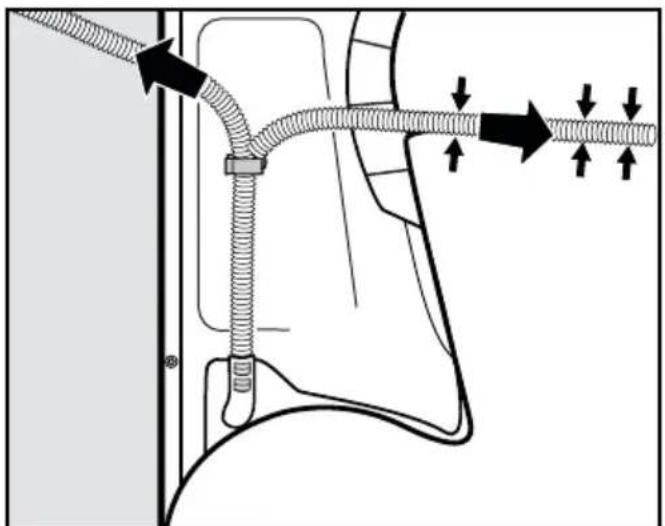

De afvoerslang verplaatsen.... 58

Voorbeelden 59

Elektrische aansluiting.... 61

Verbruiksgegevens.... 62

Programmeerfuncties 64

Programmeren.... 64

PÖI Droogtegraad Katoen 66

P02 Droogtegraad kreukherstellend 66

P04 Verlenging afkoeltijd 66

POS Volume zoemer.... 66

POS Toetssignaal 67

P07 Pincode 67

P08 Geleidbaarheid 68

P// Uitschakeling display.... 68

PI2 Uitschakeling droogkast.... 69

PI3 Memory.... 69

PI4 Kreukbeveiliging 69

PI9 Zoemer is actief.... 70

P20 Melding "Filters reinigen" 70

P23 Lichtsterkte achtergrondverlichting gedimd 70

Lees beslist deze gebruiksaanwijzing.

Deze droogautomaat voldoet aan de voorgeschreven veiligheidsvoorschriften. Door ondeskundig gebruik kunnen gebruikers echter letsel oplopen en kan er schade optreden aan het toestel.

Lees de gebruiksaanwijzing voor u uw droogautomaat in gebruik neemt. U vindt er belangrijke opmerkingen omtrent uw veiligheid, het gebruik en het onderhoud van het toestel. Dat is veiliger voor uzelf en u vermijdt schade aan uw droogautomaat.

Bewaar de gebruiksaanwijzing en geef ze door aan wie het toestel eventueel na u gebruikt.

Juist gebruik

Deze droogautomaat is bedoeld voor gebruik in het huishouden en in gelijkaardige omgevingen.
Deze droogautomaat is niet bestemd voor gebruik buitenshuis.
Gebruik de droogautomaat uitsluitend voor huishoudelijke toepassingen voor het drogen van in water gewassen wasgoed waarvan de fabrikant op het wasetiket heeft aangegeven dat ze geschikt voor de droogautomaat zijn.

Gebruik voor andere doeleinden is niet toegelaten. Miele is niet ver- antwoordelijk voor schade die wordt veroorzaakt door een ander ge- bruik dan wat hier wordt vermeld of door foutieve bediening.

▶ Personen die door hun fysieke, zintuiglijke of geestelijke mogelijkheden of hun onervarenheid of gebrek aan kennis niet in staat zijn om deze droogautomaat veilig te bedienen, mogen deze droogautomaat alleen onder het toezicht of de begeleiding van een verantwoordelijk iemand gebruiken.

Kinderen in het huishouden

Kinderen jonger dan acht jaar dienen uit de buurt van de droogautomaat te worden gehouden, tenzij ze continue in het oog worden gehouden.
Kinderen vanaf acht jaar mogen de droogautomaat alleen zonder toezicht bedienen, wanneer hen de droogautomaat zodanig is toege- licht dat ze het toestel veilig kunnen bedienen. Kinderen moeten de eventuele risico's van een foutieve bediening kunnen herkennen en begrijpen.
▶ Kinderen mogen de droogautomaat niet zonder toezicht reinigen of onderhouden.
Let op kinderen die in de buurt van de droogautomaat komen. Laat ze nooit met de droogautomaat spelen.

Zie na of het toestel geen uiterlijk zichtbare schade vertoont voordat u het opstelt.

Beschadigde toestellen mag u nooit opstellen noch in gebruik ne- men.

▶ Vergelijk de gegevens omtrent de aansluiting (smeltveiligheden, spanning en frequentie) op het typeplaatje met die van het elektrici-teitsnet bij u ter plaatse voordat u het toestel aansluit. Vraag eventu-eel uitleg aan een elektricien als u niet zeker bent.

De betrouwbare en zekere werking van de droogkast is enkel gegarandeerd wanneer de droogkast aan het openbare elektriciteitsnet is aangesloten.

De elektrische veiligheid van dit toestel is enkel gewaarborgd zo het op een volgens de voorschriften geïnstalleerd aardsysteem is aangesloten. Het is heel belangrijk dat aan deze fundamentele veiligheidsvoorwaarde is voldaan. In geval van twijfel dient u uw installatie door een vakman of vakvrouw te laten nakijken. Miele kan niet aansprakelijk gesteld worden voor schade die werd veroorzaakt doordat de aardleiding onderbroken was of gewoon ontbrak.

Gebruik om veiligheidsredenen geen verlengsnoer. Gebruik van een verlengsnoer verhoogt het risico op oververhitting en daarmee op brand.

Is het aansluitsnoer beschadigd, laat het dan vervangen door een vakman die door Miele erkend is. Zo vermijdt u risico's voor wie het toestel gebruikt.
Door ondeskundig uitgevoerde reparaties kunnen er onvoorziene risico's ontstaan voor de gebruiker. Daarvoor kan Miele niet aansprakelijk worden gesteld. Reparaties mag u uitsluitend laten uitvoeren door vakmensen die door Miele erkend zijn. Anders is er bij schade achteraf geen aanspraak meer op waarborg.
▶ Defecte onderdelen mogen enkel worden vervangen door origine-le Miele-vervangstukken. Enkel dan bent u zeker dat ze ten volle voldoen aan de eisen die Miele qua veiligheid stelt.
Bij storingen of bij reiniging en onderhoud is deze droogautomaat pas van het stroomnet losgekoppeld indien

• u de stekker uit het stopcontact haalt of
• de zekering op uw elektrische installatie is uitgeschakeld of
• de schroefzekering op uw elektrische installatie helemaal uitgedraaid is.
  Deze droogautomaat mag niet op niet-stationaire plaatsen (bijv. schepen) worden gebruikt.
  ▶ Voer geen veranderingen aan de droogautomaat uit die niet uit-drukkelijk door Miele zijn toegestaan.

▶ Meer uitleg over warmtepomp en koelmiddel:

Deze droogautomaat werkt met een gasvorming koelmiddel dat door een compressor wordt verdicht. Het door de verdichting op een hoger temperatuurniveau gebrachte en vloeibaar geworden koelmiddel wordt in een gesloten circuit door de warmtewisselaareenheid geleid, waar de warmtewisseling met de voorbijstromende drooglucht plaatsvindt.

• Bromgeluiden tijdens het drogen, veroorzaakt door de warmtepomp, zijn normaal. De droogautomaat werkt geheel naar behoren.
• Het koelmiddel is niet brandbaar en niet explosief.
• Een stilstandtijd na correct transport en opstellen van de droogautomaat is over het algemeen niet nodig (zie hoofdstuk "Opstellen en aansluiten").

Anders: Stilstandtijd in acht nemen! Anders kan de warmtepomp beschadigd raken!

- Deze droger bevat gefluoreerde broeikasgassen. Deze zijn hermetisch afgesloten.

Aanduiding: R134a

Hoeveelheid: 0,48 kg

Aardeopwarmingsvermogen (GWP) koelmiddel: 1430 kg CO _2 e

Aardeopwarmingsvermogen (GWP) apparaat: 686 kg CO₂ e

Neem de aanwijzingen in de rubriek "Opstellen en aansluiten" en de rubriek "Technische gegevens" in acht.

De aansluitstekker moet te allen tijde bereikbaar zijn om de droog-automaat van het elektriciteitsnet te kunnen afsluiten.

De luchtspleet tussen de onderzijde van de droogautomaat en de vloer mag u in geen geval versmallen door plinten, dik tapijt e.d. Anders is er geen voldoende toevoer van koele lucht gewaarborgd!

In het zwenkbereik van de droogautomaatdeur mag u geen afsluitbare deur, schuifdeur of een deur met een scharnier aan de andere kant installeren.

Deze droogkast heeft vanwege speciale eisen (ten aanzien van onder meer de temperatuur, de vochtigheid, de chemische bestendigheid, de slijtvastheid en vibraties) een speciale lamp. Deze speciale lamp mag alleen voor deze toepassing worden gebruikt. De lamp is niet geschikt voor normale verlichtingsdoeleinden. De lamp mag alleen worden vervangen door een door Miele geautoriseerde vakman of door Miele.

Efficiënt gebruik

De maximumlading bedraagt 8,0 kg (droog wasgoed).

In de rubriek "Programmaoverzicht" vindt u de deels kleinere ladingen voor afzonderlijke programma's.

▶ Brandgevaar!

Deze droogautomaat mag niet op een instelbaar stopcontact (bijv. via een schakelklok of op een elektrische installatie met piekbelastinguitschakeling) worden aangesloten.

Als het droogprogramma voor beëindiging van de afkoelfase is afgebroken, dan bestaat het gevaar van zelfontbranding van het was-goed.

Wegens brandgevaar is het verboden textiel te drogen

– dat niet is gewassen.
- dat niet voldoende gereinigd is en waarop oliehoudende, vethoudende of andere resten aanwezig zijn (bijv. wasgoed dat wordt gebruikt in de keuken of voor cosmeticatoepassingen en waarop zich olie-, vet- of crèmeresten bevinden). Als u textiel droogt dat niet voldoende gereinigd is bestaat er gevaar op zelfontbranding, zelfs wanneer het droogproces beëindigd is en het wasgoed zich niet langer in de droogautomaat bevindt.
- dat sporen van brandgevaarlijke reinigingsmiddelen bevat, of restanten van aceton, alcohol, benzine, petroleum, kerosine, vlekkenverwijderaar, terpentijn, was, wasverwijderaar of chemicaliën (dit kan bv. het geval zijn bij moppen, opnemers en poetsdoeken).
- waarop resten van een haarverstevigingsproduct, hairspray, nagellakverwijderingsproduct of gelijkaardig product voorkomen.

Dergelijk sterk vervuild wasgoed moet u daarom bijzonder grondig wassen:

gebruik hierbij extra wasmiddel en selecteer een hoge temperatuur. Bij twijfel dient u het wasgoed verscheidene malen te wassen.

▶ Verwijder alle voorwerpen uit de zakken (zoals aanstekers, lucifers).
▶ Waarschuwing: Schakel de droogautomaat nooit uit voor afloop van een droogprogramma. Behalve dan, wanneer al het wasgoed onmiddellijk uit de trommel kan worden genomen en zo uitgespreid dat de warmte kan worden afgegeven.
▶ Wasverzachters of vergelijkbare producten moeten steeds zo worden gebruikt als vermeld in de gebruiksinstructies voor de wasverzachters.
Wegens brandgevaar is het te allen tijde verboden stukken textiel of producten te drogen:

- wanneer industriële chemicaliën werden gebruikt voor de reiniging (bv. bij een chemische reiniging).

- die hoofdzakelijk schuimrubberen, rubberen of rubberachtige de- len bevatten. Het gaat hierbij bv. om producten uit schuimrub- berlatex, douchekappen, waterdichte stoffen, met rubber beklede artikelen en kledingstukken en hoofdkussens met schuimrub- bervlokken.

- die een vulling hebben en beschadigd zijn (bv. kussens of jassen). Vulling die eruit valt kan brand veroorzaken.

Opmerkingen omtrent uw veiligheid

Na de verwarmingsfase volgt bij veel programma's de afkoelfase om te garanderen dat de stukken wasgoed geen temperatuur bereiken waarbij ze mogelijk beschadigd worden (bv. het vermijden van zelfontbranding van het wasgoed). Pas daarna is het programma ten einde.

Het wasgoed altijd direct en volledig na einde van het programma verwijderen.

▶ Leun niet op de toesteldeur. Deze droogautomaat kan anders omkantelen.
Sluit de deur na elk gebruik. Zo voorkomt u dat

- kinderen in het toestel proberen te kruipen of er voorwerpen in verstoppen.

- er kleine dieren in de trommel kruipen.

Deze droogautomaat mag nooit zonder of

- met beschadigde pluizenfilters worden gebruikt.

– met beschadigde filter in de sokkel worden gebruikt.

Er kunnen dan te veel pluizen in deze droogautomaat komen, wat een defect tot gevolg kan hebben!

De pluizenfilters moeten na elke droogbeurt worden gereinigd!
De pluizenfilters of de filter in de sokkel moeten na een vochtige reiniging goed worden gedroogd. Door natte pluizen-/voetfilters kunnen er storingen in de werking van uw toestel optreden!
Stel uw droogautomaat niet op in een vertrek waar het kan vriezen. Temperaturen rond of onder het vriespunt brengen de goede werking van het toestel in het gedrang. Bevroren condenswater in de pomp en in de afvoerslang kan schade veroorzaken.

Wanneer u een externe afvoerslang voor het condenswater aan-sluit, moet u de slang vastmaken indien u die in een wasbak hangt. Anders kan de slang wegglijden en kan het weglopende water schade veroorzaken.
▶ Condenswater is geen drinkwater.
Het kan de gezondheid van mens en dier schade toebrengen.
Houd de omgeving van het toestel steeds vrij van stof en pluizen. Vuildeeltjes in de aangezogen koellucht kunnen na verloop van tijd de warmtewisselaar verstoppen.
▶ Spuit de droogautomaat niet nat af.

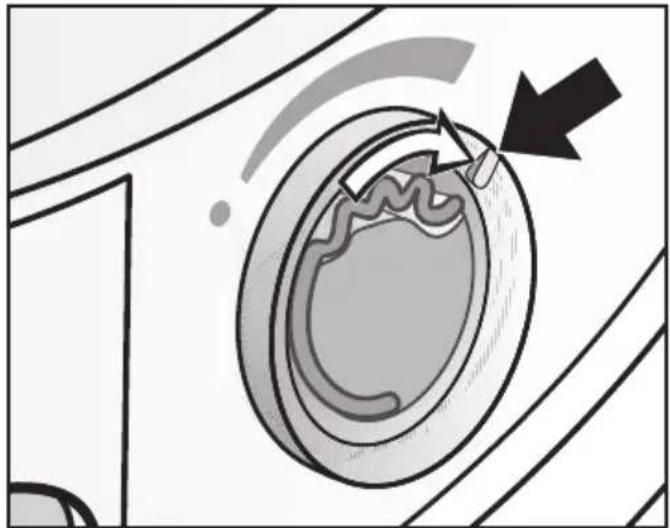

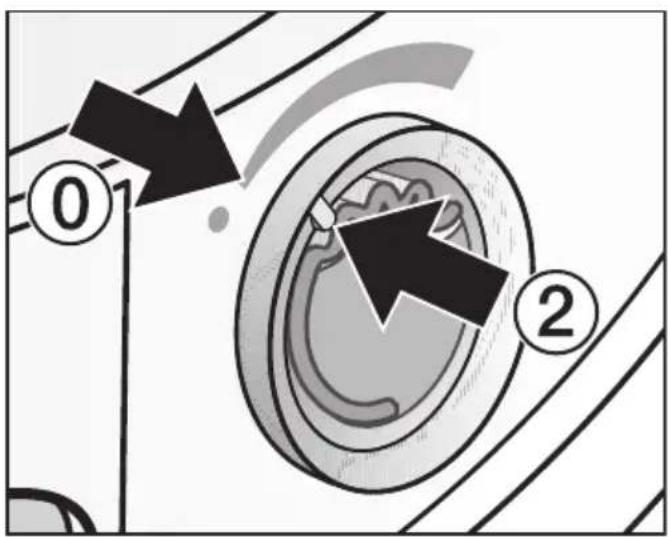

Gebruik van de geurflacon (mits toeslag verkrijgbaar accessoire)

Alleen de originele Miele geurflacon mag worden gebruikt.

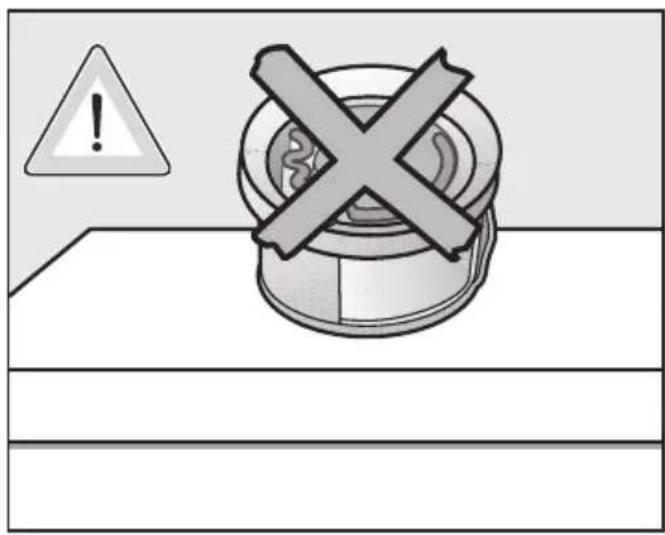

De geurflacon uitsluitend in de verkoopverpakking bewaren; gooi de verpakking daarom niet weg.
Pas op, de geurstof kan uitlopen! De geurflacon of de pluizenfilter met de gemonteerde geurflacon rechtop houden en nooit neerleggen of kantelen.
Uitgelopen geurstof direct met een zuigende doek opvegen: van de vloer, van de droogautomaat, van onderdelen van de droogautomaat (bijv. pluizenzeef).
Bij lichaamscontact met uitgelopen geurstof: Huid grondig met water en zeep reinigen. Ogen minstens 15 minuten met schoon water spoelen. Bij inslikken de mond grondig met schoon water uitspoelen. Na oogcontact of inslikken een arts raadplegen!
Kleding die met uitgelopen geurstof in contact komt direct vervangen. Kleding of doeken grondig met ruime hoeveelheid water en wasmiddel reinigen.
Er bestaat brandgevaar of gevaar van beschadiging van de droog-automaat bij het niet in acht nemen van deze richtlijnen:
– Vul de geurflacon nooit bij met geurstof.
- Gebruik nooit een defecte geurflacon.
De lege geurflacon moet met het huisvuil worden weggegooid en mag nooit voor een ander doel worden gebruikt.
Neem de bij de geurflacon bijgevoegde informatie in acht.

Toebehoren

Alleen toebehoren dat Miele uitdrukkelijk heeft goedgekeurd, mag worden gemonteerd of ingebouwd.
Worden er andere onderdelen gemonteerd of ingebouwd, dan vervalt het recht op waarborg en/of productaansprakelijkheid.
▶ Wasautomaten van Miele kunnen in een was- en droogzuil ge- combineerd worden opgesteld. Tevens is een Miele was-droog-ver- bindingsset vereist; dit is met toeslag verkrijgbaar toebehoren. Let erop dat de was-droog-verbindingsset geschikt is voor de Miele droogautomaat en de Miele wasautomaat.
Let erop dat de voet van Miele (met toeslag verkrijgbaar toebehoren) bij deze droogautomaat past.

⚠️ Miele is niet aansprakelijk voor schade die ontstaan is doordat deze veiligheidsrichtlijnen niet in acht werden genomen.

Bedieningspaneel

① Bedieningspaneel
② Sensortoetsen voor de droogte-graad
③ Controlelampjes 🎯 ⚡️
Deze lampjes branden indien nodig.
④ Sensortoets Temperatuur laag+
Voor behoedzaam drogen.
⑤ Tijdsaanduiding
Deze geeft de duur van het programma aan.

⑥ Sensortoetsen < ◇>
Voor de tijdkeuze.
⑦ Sensortoets Start/Stop
Met deze toets kunt u een programma starten/afbreken.
⑧ Optische interface
Op deze plaats kunnen de technici de programma's controleren, updaten en in het geheugen van het apparaat opslaan.
⑨ Programmakeuzeschakelaar
Met deze schakelaar kunt een programma kiezen en de machine uit-schakelen. U schakelt het apparaat in door een programma te kiezen en uit door de programmakeuzeschakelaar op ⏻ te zetten.

Hoe werkt het display?

De sensortoetsen ②, ④, ⑥ en ⑦ reageren op aanraking met de vingertoppen. U kunt een keuze maken, zolang de desbetreffende sensortoets verlicht is.

Een fel verlichte sensortoets betekent: momenteel gekozen

Een gedimde sensortoets betekent: kan gekozen worden

② Sensortoetsen voor de droogte-graad

Als u met de programmakeuzeschakelaar een programma met droogtegraad gekozen heeft, licht de ingestelde droogtegraad op.

De andere droogtegraden die u bij het desbetreffende programma kunt kiezen, zijn gedimd.

③ Controlelampjes

brandt als u het condensreservoir moet leeggieten.

brandt als u de sokkelfilter moet reinigen.

- Ⓞ PerfectDry

Het Perfect Dry-systeem meet het restvocht van het wasgoed in de droogtegraadprogramma's en zorgt zo voor een goed droogresultaat.

Op het display knippert ...

... na begin van het programma tot de programmaduur is vastgesteld en dooft dan.

... brandt tegen het einde van het programma wanneer de gewenste droogtegraad is bereikt.

... brandt niet bij de volgende pro- gramma's: Wol, Warme lucht.

④ Sensortoets Temperatuur laag+

Deze toets tipt u aan als u temperatuur-gevoelig textiel met symbool ☐ in het onderhoudsetiket wilt drogen. Als u de toets aantipt, licht Temperatuur laag+ fel op.

Bij enkele programma's is Temperatuur laag+ altijd actief (brandt) of niet actief (brandt niet).

⑤ Tijdsaanduiding

De tijdsaanduiding geeft in uren en minuten aan hoelang het programma nog gaat duren.

De duur van de meeste programma's kan variëren. Dit is onder meer afhankelijk van de hoeveelheid en het type wasgoed en het restvocht in het wasgoed. De elektronica leert dit steeds beter herkennen en wordt steeds nauwkeu-riger.

⑥ Sensortoetsen < ◇>

-

Als u sensortoets ◆ aantipt, wordt een latere starttijd voor het programma gekozen (voorprogrammering). Als u een tijdstip gekozen heeft, gaat ◆ fel branden.

- < >

Door sensortoets < of > aan te tippen, kiest u de voorgeprogrammeerde tijd of de duur van het programma Warme lucht.

⑦ Sensortoets Start/Stop

Als u sensortoets Start/Stop aantipt, wordt het gekozen programma gestart of afgebroken. De sensortoets knippert, zodra een programma gestart kan worden en brandt continu nadat het programma gestart is.

Beschermfolie en reclamestic- kers verwijderen

■ Verwijder
– de beschermfolie van de deur.
- alle reclamestickers (indien aanwezig) van de voorkant en van de deksel.

⚠️ Stickers die u na openen van de deur ziet (bijv. het typeplaatje) mogen niet worden verwijderd!

Na het opstellen

⚠ Stel de droogautomaat degelijk op en sluit het toestel juist aan voor u het de eerste keer gebruikt. Gebeurde een transport niet volgens de beschrijving in hoofdstuk "Opstellen en aansluiten", dan is een stilstandtijd van ca. 1 uur noodzakelijk, voordat deze droogautomaat elektrisch wordt aangesloten.

De eerste ingebruikname con- form deze gebruiksaanwijzing uitvoeren

■ Lees de rubrieken "1. De juiste was-verzorging in acht nemen" en "2. Droogautomaat laden".
■ U kunt hierna wasgoed in de trommel doen en een programma kiezen; zie rubriek "3. Programma kiezen en starten".

Zo kunt u de droogtijd verkorten en het energieverbruik verlagen:

• Centrifugeer het wasgoed voordat u het gaat drogen met een zo hoog mogelijk toerental in de wasauto-maat.
  Zo bespaart u bij het drogen ca. 20% energie, maar ook tijd, wanneer u bijv. met 1600 omw/min centrifugeert in plaats van met 1000 omw/min.
• Maak zoveel mogelijk gebruik van de maximale beladingscapaciteit. Het energieverbruik is dan relatief gezien het laagst.
• Zorg dat de kamertemperatuur niet te hoog is. Als zich andere warmteproducerende toestellen in de ruimte bevinden, zorg dan voor extra ventilatie of schakel die toestellen uit.
• Reinig de twee pluizenfilters in de vulopening van de deur iedere keer nadat u de droger heeft gebruikt.

Tips voor het reinigen van de pluizenfilters en het sokkelfilter vindt u in het hoofdstuk "Reiniging en onderhoud".

- Schakel de droger in op tijdstippen waarop het stroomtarief laag is. Informatie hierover kunt u bij uw energieleverancier verkrijgen. De voorprogrammeerfunctie van deze droger helpt u hierbij: u kunt kiezen, op welk tijdstip in de komende 24 uur het droogproces automatisch moet starten.

In acht nemen tijdens het was- sen

• Was sterk vervuild wasgoed zeer grondig: gebruik voldoende wasmiddel en kies een hoge temperatuur, in geval van twijfel meerdere keren wassen.
• Stop geen drijfnat wasgoed in de trommel. Laat het wasgoed met maximale centrifugeertoerental in de wasautomaat centrifugeren. Hoe hoger het centrifugeertoerental is, hoe meer energie en tijd u bij het drogen kunt besparen.
• Nieuw gekleurd textiel moet u voor de eerste droogbeurt afzonderlijk grondig wassen; droog dit niet samen met licht gekleurd wasgoed. Anders loopt u het risico dat de kleur bij het drogen afgeeft (ook op kunststof onderdelen in de droogautomaat). Er kunnen zich ook pluizen van een andere kleur afzetten op het textiel.
• Gesteven wasgoed kan in de droogautomaat worden gedroogd. Om het gewone glanseffect te verkrijgen dient u wel de dosis stijfsel te verdub-belen.

Wasgoed voorbereiden voor de droogautomaat

⚠️ Verwijder alle voorwerpen uit het wasgoed (bijv. wasmiddeldoseerbekers, aanstekers enz.)!

Deze voorwerpen kunnen smelten of exploderen: hierdoor kunnen de droogautomaat en het wasgoed beschadigd raken.

⚠️ Lees het hoofdstuk "Opmerkingen omtrent uw veiligheid".

Anders bestaat er brandgevaar bij incorrect gebruik en verkeerde bedie- ning!

• Sorteer het wasgoed naar vezel- en weefselsoort, maat, onderhoudssymbolen en gewenste droogtegraad.
• Controleer of het wasgoed onbeschadigde zomen en naden heeft. Zo kunt u voorkomen dat de voering loskomt. Brandgevaar bij het drogen!
• Maak het wasgoed luchtig.
• Knoop rok-, broeksriemen en schortbanden samen.
• Sluit ...
  ... dekbedovertrekken en kussenslo- pen, zodat er geen kleinere stukken wasgoed in terechtkomen. ... haken en ogen.
  – Geloste bh-beugels kan u vastnaaien of verwijderen.
• Open jassen en lange ritssluitingen, zodat het wasgoed gelijkmatig wordt gedroogd.
• Hoe meer kreukherstellend wasgoed u in de trommel doet, hoe groter de kans op kreuken. Dit geldt vooral voor heel delicaat weefsel, bijv. overhemden en bloezen. Reduceer in uitzonderlijke gevallen de hoeveelheid wasgoed.

1. De juiste wasverzorging in acht nemen

Symbolen op het onderhoudsetiket

Drogen
	Normale / hogere temperatuur
	Op lagere temperatuur: Kies Temperatuur laag+ (voor kwetsbare textielsoorten).
	Niet geschikt voor de droogkast
Strijken en mangelen
	Zeer heet
	Heet
	Warm
	Niet strijken/mangelen

Waar u bij het drogen op moet letten

Zie het hoofdstuk "Programma-overzicht".

Daarin kunt u alle programma's en bijbehorende beladingen vinden.

• Maak zoveel mogelijk gebruik van de maximale beladingscapaciteit. Het energieverbruik is dan relatief gezien het laagst.
• Kies de gewenste droogtegraad, bijvoorbeeld ...
  ... Kastdroog, als u de was na het drogen wilt opvouwen en opbergen, of
  ... Mangeldroog, als u de was na het drogen nog wilt mangelen.
• Droog zuiver linnen alleen als dat volgens het etiket geoorloofd is. Het kan anders ruw worden.

- Wol en wolmengweefsels kunnen gemakkelijk vervilten en krimpen. Gebruik voor dergelijke textielsoorten alleen het programma Wol.

- Bewerkt textiel (zoals T-shirts, ondergoed) krimpt bij de eerste was vaak licht. Droog deze kledingstukken daarom niet te veel, om verder krimpen te voorkomen. Kies bij bewerkt textiel eventueel voor een of twee maten groter.

- Verminder bij bijzonder temperatuuren kreekgevoelig wasgoed de belading en kies de optie Temperatuur laag+.

2. Droogautomaat laden

⚠️ Het is beslist noodzakelijk om voordat u verdergaat hoofdstuk: "1. Tips voor het drogen van tex-tiel" te lezen.

Deur openen

■ Pak de deur bij de deurgreep en trek de deur open.
■ Leg het wasgoed losjes in de trommel.

Overlaad de trommel nooit.

Anders wordt de was niet zo behoedzaam behandeld. Het droogresultaat komt dan eveneens in het gedrang. Er kunnen ook meer kreuken optreden.

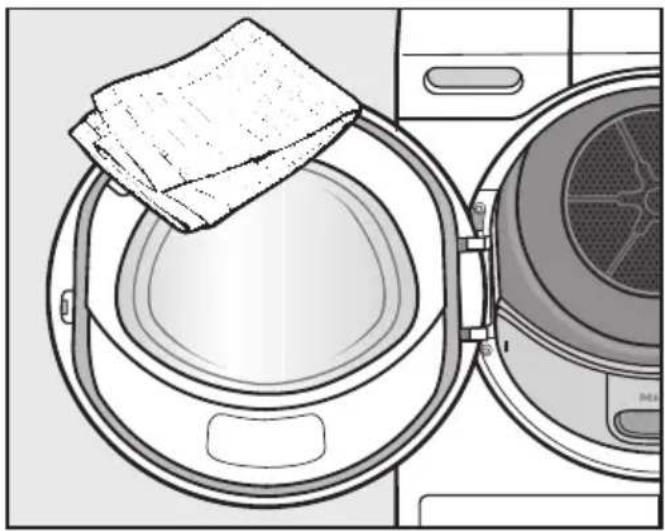

Zorg er bij het sluiten van de deur voor dat er geen wasgoed in de deuropening vastgeklemd raakt.

Hierdoor kan het wasgoed beschadigd raken!

Indien u zonder geurflacon droogt: het nokje op de schuiver moet ge- heel naar beneden zijn geschoven (pijl).

Deur sluiten

■ Sluit de deur met een lichte zwaai.

3. Programma kiezen en starten

Programmakeuze

U schakelt het apparaat in door een programma te kiezen en uit door de programmakeuzeschakelaar op ⏻ te zetten.

■ Kies een programma met de pro-grammakeuzeschakelaar.

Het is mogelijk dat nu een droogtegraad oplicht en er tijden in de tijdsaanduiding verschijnen.

Programma's met droogtegraad

- Katoen, Kreukherstellend, Fijne was, Express, Overhemden, Jeans, Outdoor, Voorstrijken

Na het kiezen van één van deze pro- gramma's kunt u de droogtegraad wij- zigen.

Extra droog Séchage intensif

Kastdroog Séchage normal

■ Tip de sensortoets van de gewenste droogtegraad aan. Deze gaat fel branden.

Bij Katoen en Express kan tussen alle droogtegraden worden gekozen. Bij de overige programma's is er minder keuze.

Andere programma's, waaronder tijd-gestuurde programma's

- Katoen , Wol en Impregneren

De droogtegraad/duur van deze programma's staat in het display van de droogkast en kan niet worden gewijzigd.

- Warme lucht

Bij deze programma's kunt u een duur instellen in stappen van 10 minuten: van 0:20 minuten tot 2:00 uur.

■ Tip sensortoets > of < zo vaak aan, totdat de gewenste programmaduur in de tijdsaanduiding brandt.

Temperatuur laag+ kiezen (eventueel)

Kwetsbaar textiel (met onderhoudssymbool Ⓞ, bijvoorbeeld van acryl) wordt met een lagere temperatuur en langer gedroogd.

■ Tip sensortoets Temperatuur laag+ aan, zodat deze fel gaat branden.

- U kunt Temperatuur laag+ bij de volgende programma's kiezen:

- Katoen

- Kreukherstellend

- Overhemden

- Jeans

- Warme lucht

- Bij Fijne was, Voorstrijken, Outdoor is Temperatuur laag+ altijd actief/niet uit te schakelen.

3. Programma kiezen en starten

Voorprogrammeren (indien gewenst)

Wanneer u een programma heeft ge- kozen, kunt u dit programma op een later tijdstip laten starten: minimaal 0:30 minuten tot maximaal 24h uur la- ter.

Maar: U kunt niet voorprogrammeren in combinatie met Warme lucht kiezen. Meer informatie hierover vindt u in het hoofdstuk: "Voorprogrammering".

■ Tip de ◇ - sensortoets aan.
brandt fel
■ Tip sensortoets > of < zo vaak aan, totdat de voorgeprogrammeerde tijd in de tijdsaanduiding verschijnt.

Programma starten

■ Tip de knipperende sensortoets Start/Stop aan.

Start/Stop brandt

Aanwijzingen:

• De aanduiding Perfect Dry knippert / brandt alleen bij de programma's met droogtegraad. Zie ook hoofdstuk: "Bediening van de droogkast".
• Deze droogkast meet het restvocht van het wasgoed en berekent op grond daarvan de programmaduur. Wordt het apparaat echter met weinig of droog wasgoed gevuld, dan hanteert het een vaste tijd voor het drogen / luchten. In dat geval brandt PerfectDry niet aan het einde van het programma.

Droog wasgoed nooit te lang. Zo voorkomt u dat het beschadigd raakt!

Energiebesparing:

Na 10 minuten worden de displayelementen donker en gaat sensortoets Start/Stop knipperen.

■ Tip sensortoets Start/Stop aan om de displayelementen weer in te schakelen (dat heeft geen invloed op een lopend programma).

Einde van het programma / Kreukbeveiliging

Einde van het programma: 0:00 brandt en sensortoets Start/Stop brandt niet meer.

Als het programma beëindigd is, volgt gedurende max. 2 h de kreukbeveiliging. Geen kreukbeveiliging bij: Wol. Zie hoofdstuk: "Programmeerfuncties", paragraaf: "P14 Kreukbeveiliging".

Energiebesparing:

• 10 minuten na beëindiging van het programma begint sensortoets Start/Stop te knipperen en worden de displayelementen donker.
• De droogkast gaat 15 minuten na af-loop van het programma automatisch uit. Wanneer u de optie "Kreukbeveiliging" heeft gekozen, gaat de droogkast 15 minuten na afloop van de kreukbeveiliging uit.

Het wasgoed uit de trommel nemen

Open de deur nooit voor beëin- van het drogen.

■ Pak de deur bij de deurgreep en trek de deur open.

■ Haal het wasgoed uit de trommel.

Controleer of de trommel leeg is. Wasgoed dat in de trommel blijft liggen kan beschadigd raken wanneer het nog eens wordt gedroogd.

■ Draai de programmakeuzeschakelaar op ⏻.
Er klinkt een signaal zolang de droog-kast niet automatisch uitgeschakeld is.
■ Verwijder de pluizen van de 2 pluizen-filters in de vulopening van de deur. Zie hoofdstuk: "Reiniging en onder-houd", paragraaf: "Pluizenfilters".
■ Sluit de deur met een lichte zwaai.
■ Giet het condenswaterreservoir leeg.

Trommelverlichting

De trommel wordt verlicht om te voorkomen dat u wasgoed vergeet bij het leeghalen van de trommel.

De trommelverlichting schakelt automatisch uit (energiebesparing).

Kiezen

■ Tip de ◇ - sensortoets aan.

brandt fel

■ Tip sensortoets > of < zo vaak aan, totdat de voorgeprogrammeerde tijd in de tijdsaanduiding verschijnt.
- U kunt een voor te programmeren tijd kiezen van 0:30 (minuten) tot 10h (uur) in stappen van een half uur en daarna tot 24h in stappen van een uur.
- Als u sensortoets > of < continu aanraakt, loopt de tijd op of terug.
- Wanneer u sensortoets ♦ opnieuw aantipt, wordt de gekozen tijd gewist.

Starten

■ Tip de Start/Stop - toets aan.

• Start/Stop en ◆ branden
• De sensortoetsen < > branden niet meer
• De voorgeprogrammeerde tijd wordt boven de IÜh afgeteld in stappen van een uur en daarna in stappen van minuten.

- Na ieder uur draait de trommel kort rond om kreukvorming te voorkomen.

Wijzigen

■ Tip de Start/Stop - toets aan.
■ U kunt met de sensortoetsen < > de tijd wijzigen.
■ Tip sensortoets Start/Stop aan, zodat de voorgeprogrammeerde tijd door-loopt.

Trommel bijvullen of wasgoed voortijdig verwijderen

■ Vul de trommel bij of haal er wasgoed uit, indien nodig.
- Alle programma-instellingen blijven behouden.
- U kunt indien gewenst ook nog de droogtegraad wijzigen.
■ Sluit de deur.
■ Tip sensortoets Start/Stop aan, zodat de voorgeprogrammeerde tijd door-loopt.

Afbreken

■ Draai de programmakeuzeschakelaar op ⏻ om het apparaat uit te schakelen.

Katoen □ ** maximaal 8,0 kg*
Wasgoed N	Normaal nat katoenen wasgoed, zoals onder Katoen kastdroog beschreven.
Tip – Er wordt uitsluitend Kastdroog gedroogd.- Het programma Katoen □ is qua stroomverbruik voor het dro-gen van normaal nat katoenen wasgoed het meest efficiëntst.
Katoen maximaal 8,0 kg*
Extra droog, Kastdroog
Wasgoed textiel met een of meer lagen van katoen: T-shirts, ondergoed, baby-wasgoed, werkkleding, jassen, dekens, schorten, stofjassen,(bad)handdoeken/badmantels, beddengoed.
Strijkvochtig, Mangelvochtig
Wasgoed K	katoen of linnen dat achteraf wordt gestreken. tafellakens, bedden-goed, gesteven wasgoed
Tip Het te strijken wasgoed in afwachting oprollen om het vochtig te houden.
Kreukherstellend maximaal 4,0 kg*
Kastdroog, Strijkvochtig
Wasgoed K	kreukherstellend textiel van synthetisch of gemengd weefsel of ka-toen: Beroepskleding, stofjassen, pullovers, jurken, broeken, tafella-kens, sokken

* Gewicht van droog wasgoed
** Opmerking voor testinstituten:
Testprogramma conform richtlijn 392/2012/EU voor het energielabel gemeten conform EN 61121

Programmaoverzicht

Fijne was maximaal 2,5 kg*
Kastdroog, Strijkvochtig
Wasgoed D	Delicaat wasgoed met het onderhoudssymbool ☑ van synthetische vezels, gemengde weefsels, kunstzijde of katoen met kreukherstellende eigenschappen, bijv. hemden, bloezen, ondergoed, wasgoed met bedrukking.
Tip Voor zeer kreukvrij drogen de lading beperken.
Finish Wol maximaal 2,0 kg*
Wasgoed W	Woltextiel en textiel van wolmengsels: pullovers, gebreide vesten, sokken.
Tip – Wolgoed wordt in korte tijd luchtig gemaakt en vlokkiger gemaakt; het wordt evenwel niet echt droog.- Haal het textiel na afloop van het programma meteen uit de trommel.
Overhemden maximaal 2,0 kg*
Kastdroog, Strijkdroog
Textiel-soort	Overhemden en blouses
Express maximaal 4,0 kg*
Extra droog, Kastdroog, Strijkvochtig, Mangelvochtig
Wasgoed niet-delicaat wasgoed voor het programma Katoen
Tip verkorte programmaduur

* Gewicht van droog wasgoed

Jeans maximaal 3,0 kg*

Kastdroog, Strijkvochtig

Wasgoed alle jeansstof: broeken, jassen, rokken, hemden

Outdoor maximaal 2,5 kg*

Kastdroog, Strijkvochtig

Wasgoed Vrijetijdskleding van materiaal dat mechanisch drogen kan verdra-gen.

Impregneren maximaal 2,5 kg*

Kastdroog

Wasgoed Om textiel te drogen dat geschikt is voor de droogautomaat, bijv. microvezels, ski- en outdoor-kleding, fijn en dichtgeweven katoen (popeline), tafellakens

Tip – Dit programma omvat een bijkomende fixeringsfase voor de im-pregnering.- Geïmpregneerd textiel mag uitsluitend behandeld zijn met impreg-neermiddelen met de aanduiding "geschikt voor membraanweef-sels". Deze middelen zijn gebaseerd op chemische verbindingen met fluor.- Droog geen textiel dat werd geïmpregneerd met middelen die pa-raffine bevatten! Brandgevaar!

* Gewicht van droog wasgoed

Programmaoverzicht

Ontkreuken maximaal 1,0 kg*
Kastdroog, Strijkdroog
Textielsoort	- Wasgoed van katoen of linnen- Kreukherstellend wasgoed van katoen, gemengde weefsels of synthetisch materiaal: katoenen broeken, windjacks en overhemden.
Opmerking	- Dit programma vermindert de kreukels die er na het centrifugeren nog in zitten.- Dit programma is ook geschikt voor wasgoed dat al droog is.- Haal het wasgoed direct na afloop van het programma uit de trommel.
Warme lucht maximaal 8,0 kg*
Wasgoed -	nadrogen van textiel met meer dan een laag, dat wegens de samenstelling verschillende droogeigenschappen vertoont: jassen, hoofdkussens, slaapzakken en ander volumineus textiel- om aparte stukken wasgoed te drogen: badhanddoeken, bad-goed, vaatdoeken
Tip Kies niet	meteen de langste tijd. probeer eerst welke tijd het best geschikt is.
Opmerking	Gebruik het programma Warme lucht om geurtjes in propere kleding van katoen te verwijderen of te verminderen (duur: 1/2 - 1 uur). Om het opfrissende effect te versterken, kunt u het wasgoed bevoch-tigen alvorens het luchtprogramma te starten en de geurflacon (mits toeslag verkrijgbaar) gebruiken. Bij synthetische stoffen worden de onaangename geurtjes in geringere mate gereduceerd.

* Gewicht van droog wasgoed

Het is niet mogelijk om een ander pro- gramma te kiezen wanneer een pro- gramma nog loopt. U moet zien te voor- komen dat er per ongeluk een ander programma wordt gekozen, waardoor het programmaverloop wordt verstoord.

Als u de programmakeuzeschakelaar draait, brandt -0- zo lang totdat het oorspronkelijke programma ingesteld wordt.

Uitzondering: Door de programmakeu- zeschakelaar op ⏻ te zetten, schakelt u de droogkast uit.

Om een ander programma te kiezen, moet u het lopende programma eerst afbreken.

Pas op! Er kan hete stoom vrijkomen, als u de deur opent.

Lopend programma afbreken en nieuw programma kiezen

■ Tip de Start/Stop - toets aan.

Het wasgoed wordt afgekoeld, zodra er een bepaalde droogtijd en droogtemperatuur zijn bereikt.

Als u nu opnieuw Start/Stop aantipt, licht 0:00 op.

■ Draai de programmakeuzeschakelaar op ⏻ om het apparaat uit te schakelen.

■ Kies en start meteen een ander programma.

Trommel bijvullen of wasgoed verwijderen

■ Tip de Start/Stop - toets aan.

Het wasgoed wordt afgekoeld, zodra er een bepaalde droogtijd en droogtemperatuur zijn bereikt.

Wanneer u tijdens de afkoelfase op-nieuw sensortoets Start/Stop aantipt, licht 0:00. op

Verbrandingsgevaar!

Raak de achterkant van de trommel niet aan. Daar is de temperatuur hoog.

■ Leg wasgoed in de trommel of haal er wasgoed uit.

■ Sluit de deur.

Programma voortzetten:

Wijzig indien nodig eerst de droogte-graad.

■ Tip de Start/Stop - toets aan.

Duur van het programma

Wijzigingen in het programmaverloop kunnen ertoe leiden dat dat de tijd op het display verspringt.

Condenswaterreservoir leeg- maken

Het condenswater dat tijdens het droogprogramma vrijkomt, wordt in een reservoir opgevangen.

Giet het reservoir na het drogen leeg.

Is de maximale inhoud van het condenswaterreservoir bereikt, dan licht op.

Om te voorkomen dat bij het verwijderen van het condenswaterreservoir de deur en het handvat beschadigd raken:

Sluit de deur altijd volledig.

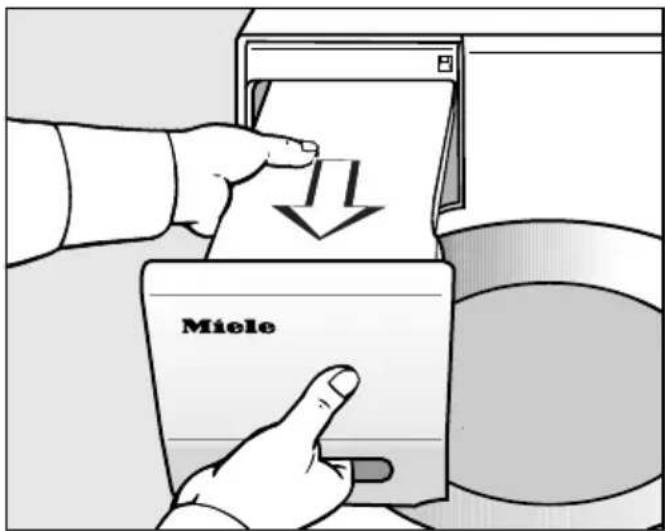

■ Trek het condenswaterreservoir uit de droogautomaat.
■ Draag het condenswaterreservoir horizontaal, opdat er geen water zou uitlopen. Neem het zowel aan het handvat als aan het uiteinde vast.

■ Maak het condenswaterreservoir leeg.
■ Schuif het condenswaterreservoir terug in de droogautomaat.

⚠️ Condenswater mag niet gedronken worden. Dat kan schade toe-brengen aan de gezondheid van mens en dier.

Gebruik dit water gerust in het huishouden (bv. voor uw stoomstrijkijzer of luchtbevochtiger). Houd hiermee rekening: giet het condenswater, bij wijze van voorzorg, door een fijne zeef of een koffiefilter. Zo verwijdert u heel kleine pluisjes uit het water, die anders even-tueel schade aanrichten.

Pluizenfilters

Deze droogautomaat beschikt over 2 pluizenfilters in de deuropening: de bovenste en de onderste pluizenfilter vangen tijdens het drogen de pluizen op.

Zichtbare pluizen verwijderen

Verwijder de pluizen na elk droogprogramma.

Tip: U kunt pluizen met een stofzuiger opzuigen, zodat u ze niet hoeft aan te raken.

■ Open de deur.

⚠️ De geurflacon (indien gebruikt) moet als eerste worden verwijderd. Zie de rubriek "Geurflacon".

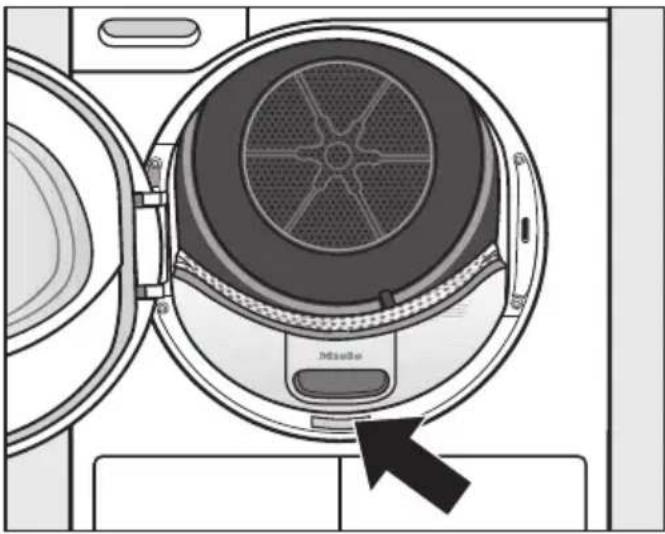

■ Trek het bovenste pluizenfilter naar voren eruit.

■ Verwijder de pluizen (zie pijl) . . .

■ . . . van de zeefvlakken van alle plui- zenfilters.

■ . . . van de geperforeerde rand.

■ Schuif de bovenste pluizenfilter naar binnen totdat deze merkbaar vast klikt.

■ Sluit de deur.

Bij een zeer sterke verstopping: zie hieronder.

Pluizenfilters en luchtafvoergedeelte grondig reinigen

Maak deze grondig schoon wanneer de droogtijd langer is geworden of de zeefvlakken van de pluizenfilters zichtbaar plakkerig of verstopt zijn.

⚠️ Bij gebruik van een geurflacon: verwijder deze!

■ Trek het bovenste pluizenfilter naar voren eruit.

■ Draai de gele knop op de onderste pluizenfilter in de richting van de pijl (totdat deze duidelijk ontgrendelt).

■ Trek de pluizenfilter (aan de knop) naar voren eruit.

■ Verwijder de zichtbare pluizen met de stofzuiger en met een langer mondstuk uit het bovenste luchtafvoerge-deelte (openingen).

Vochtige reiniging van de pluizenfilters

■ Spoel de zeefvlakken schoon onder stromend warm water.

■ Schud de pluizenfilters goed uit en droog ze voorzichtig af.

⚠ Door natte pluizenfilters kunnen er storingen in de werking van uw toestel optreden!

■ Schuif de onderste pluizenfilter helemaal naar binnen en vergrendel de gele knop.

■ Schuif de onderste pluizenfilter helemaal naar binnen.

■ Sluit de deur.

Sokkelfilter

Reinig het sokkelfilter alleen dan, wanneer oplicht.

Wilt u 📍 uitschakelen, controleer dan of de droger is ingeschakeld en is dat het geval, doe dan de deur open en weer dicht.

Verwijderen

■ Druk om te openen op het ronde, dieper liggende gedeelte op de klep van de warmtewisselaar.

De klep springt open.

■ Trek de filter in de sokkel aan de greep naar buiten.

In de droogautomaat komt de geleidingspen aan de rechterkant naar buiten. Deze zorgt ervoor dat de klep van de warmtewisselaar alleen kan worden gesloten wanneer de filter in de sokkel correct is geplaatst.

Reinigen

■ Trek de greep uit de sokkelfilter.
■ Als er veel pluizen op de sokkelfilter zitten, kunt u die eerst afvegen of met de stofzuiger opzuigen.
■ Spoel de sokkelfilter met stromend water grondig schoon.
■ Druk het vocht uit de sokkelfilter.

⚠️ De sokkelfilter moet droog zijn voordat het wordt teruggeplaatst. Is dat niet het geval, kan er een storing optreden.

■ Verwijder met een vochtige doek de pluizen van de greep.

Klep voor de filter in de sokkel

■ Verwijder met een vochtige doek aanwezige pluizen.

Beschadig hierbij het dichtingrubber niet!

■ Controleer of er pluizen op de koelribben zijn (hieronder).

De warmtewisselaar controleren

⚠️ Gevaar voor verwondingen. Raak de koelribben niet met de handen aan. U kunt zich snijden.

■ Controleer of er zich pluizen hebben verzameld.

Bij zichtbare vervuiling:

⚠ schoonmaken met de stofzuiger en smalle zuigkop. Wees voorzichtig met de smalle zuigkop van de stofzuiger en voer geen druk op de koelribben van de warmtewisselaar uit. Zorg ervoor dat u de koelribben niet verbuigt of beschadigt!

■ Verwijder de zichtbare vervuiling voorzichtig met de stofzuiger.

Terugmonteren

■ Plaats de filter in de sokkel in de juiste positie op de greep.

Voor een precieze plaatsing van de filter in de sokkel voor de warmte-wisselaareenheid:

■ steek de greep met de filter in de sokkel in de juiste positie aan de voorkant op de beide geleidingspennen.
- Het opschrift Miele mag niet ondersteboven staan!
■ Schuif de filter in de sokkel geheel naar binnen.

Met het inschuiven van de filter in de sokkel wordt ook de geleidingspen aan de rechterkant ingeschoven.

■ Sluit de klep van de warmtewisselaar.

⚠️ De droogautomaat mag alleen worden gebruikt wanneer de filter in de sokkel is geplaatst en de klep van de warmtewisselaar wordt gesloten. Alleen bij gesloten klep is de dichtheid van het condenssysteem en de correcte werking van de droogautomaat gegarandeerd!

Droogautomaat

!

Maak het toestel eerst stroom-

!

Gebruik geen schuur- of oplos-

middelen. Reinigingsmiddelen voor glas of voor universeel gebruik zijn ook af te raden!

Ze kunnen schade toebrengen aan kunststof oppervlakken of andere onderdelen.

■ Reinig de droogautomaat alleen licht vochtig met een mild reinigingsmiddel of sopje en een zachte doek.

■ Reinig de dichting aan de binnenzijde van de deur rondom met een vochtige doek.

■ Wrijf alles met een zachte doek droog.

■ Reinig de trommel en andere roestvrijstalen onderdelen met een geschikt reinigingsmiddel voor roestvrij staal; dit is echter niet per se nodig.

Gebruik de geurflacon (mits toeslag verkrijgbaar toebehoren) wanneer u een speciale geur aan uw wasgoed wilt geven.

⚠️ Lees eerst de rubriek "Opmerkingen omtrent uw veiligheid", alinea "Gebruik van de geurflacon (mits toeslag verkrijgbaar toebehoren)".

Geurflacon plaatsen

De geurflacon vasthouden zoals is afgebeeld. Niet schuin houden of kantelen, anders loopt de geurstof uit.

■ Houd de geurflacon goed vast – zo- dat de geurflacon niet per ongeluk wordt geopend!
■ Verwijder het beschermingszegel.
■ Open de deur van de droogautomaat.

Plaats de geurflacon in de bovenste pluizenfilter. Hiertoe vindt u een opening rechts naast de deurgreep.

Wanneer u geen geurflacon gebruikt: de schuiver moet altijd gesloten blijven (met het nokje helemaal naar beneden schuiven)!

■ Open de schuiver met het nokje totdat het nokje rechtsboven is.

■ Steek de geurflacon tot de aanslag in de opening.

De markeringen ① en ② moeten te-genover elkaar liggen.

■ Draai de ring aan de buitenkant ® een beetje naar rechts.

- U merkt een lichte vergrendelings- weerstand en u hoort een zacht "klik"-geluid.

De markering ② moet in de stand ⑩ staan: dat is de positie waar de vergrendelingsweerstand merkbaar is.

Voor het drogen

De geurintensiteit kan worden gekozen.

■ Draai de buitenste ring naar rechts: hoe verder de geurflacon wordt geopend, hoe sterker de geurintensiteit.

De geur wordt alleen goed overgebracht bij vochtig wasgoed en langere droogtijden met voldoende warmteoverdracht. De geur is ook waarneembaar in de omgeving van het toestel.

Na het drogen

Om te voorkomen dat er onnodig geurstof vrijkomt:

■ draai de buitenste ring naar links totdat de markering ② zich in positie ⑩ bevindt.
- Er is een een lichte vergrendelings- weerstand waarneembaar.

Als u zonder geur wilt drogen: verwijder de geurflacon en bewaar deze in de verkoopverpakking, zie hieronder.

Geurflacon vervangen

Wanneer de geurintensiteit niet meer voldoende is:

■ draai de buitenste ring naar links totdat de markeringen ① en ② tegen over elkaar liggen.

U kunt de geurflacon bij de Miele-handelaar, de Technische Dienst van Miele of via internet bestellen.

⚠️ Leg de geurflacon nooit neer – als u dit doet, loopt de geurstof uit!

Bewaar de geurflacon alleen in de verkoopverpakking

• Wanneer de geurflacon bijvoorbeeld tijdens het reinigen van de pluizenfilter moet worden opgeborgen: bewaar de verkoopverpakking niet op de korte kant of ondersteboven (anders kan er geurstof uitlopen).
• koel en droog bewaren
• niet blootstellen aan zonlicht
• bij een nieuw product: verwijder het beschermingszegel pas wanneer u de geurflacon gaat gebruiken

Pluizenfilters reinigen

Als de pluizenfilters en de filter in de sokkel niet worden gereinigd, dan neemt de geurintensiviteit af!

⚠️ De geurflacon moet worden verwijderd wanneer de pluizenfilter wordt gereinigd.

Om te voorkomen dat er geurstof uitloopt: de geurflacon alleen in de verkoop-verpakking zoals afgebeeld op-bergen!

■ Reinig de pluizenfilters en de voetfilter: Zie rubriek "Reiniging en onderhoud".

Hulp bij storingen

De meeste storingen kunt u zelf verhelpen. In heel wat gevallen bespaart u tijd en kosten omdat u dan geen beroep hoeft te doen op de Technische Dienst van Miele. Het nu volgende overzicht kan u helpen om de oorzaken van een probleem te vinden en weg te nemen. Hou wel het volgende in acht:

Reparaties aan elektrische toestellen mag u enkel en alleen door een er- vakman laten uitvoeren. Door ondeskundig uitgevoerde herstellingen kun- r niet te onderschatten risico's voor de gebruiker ontstaan.

Controle-indicatoren en aanwijzingen

Probleem Oorzaak en oplossing
gaat branden nadateen programma is afge-broken, er klinkt eensignaal	Het condenswaterreservoir is vol of er zitten knikkenin de afvoerslang.■ Giet het condenswaterreservoir leeg.■ Controleer de afvoerslang.■ Zie hoofdstuk: "Reiniging en onderhoud".Uitschakelen:■ Doe de deur open en weer dicht (bij ingeschakelde droogkast).
gaat branden na af-loop van een program-ma.	De droogkast is door pluizen verontreinigd.■ Reinig de pluizenfilters.■ Reinig de sokkelfilter.Zie hoofdstuk: "Reiniging en onderhoud".Uitschakelen■ Controleer of de droogkast is ingeschakeld en is dat het geval, doe dan de deur open en weer dicht.
-0-brandt. De programmakiezer is versteld.■ Kies het oorspronkelijke programma, dan wordt de resterende tijd weer aangegeven.
Aan het einde van het programma knipperen de balken: L[J]...[J]...[J]...	Het programma is beëindigd, maar het wasgoed wordt nog afgekoeld.■ U kunt het wasgoed verwijderen en uitspreiden of het verder laten afkoelen.
Na het inschakelen knippert / verschijnt ---, er kan geen programma worden gekozen	De pincode is actief.■ Zie rubriek "Programmeerfuncties", alinea "P07 Pincode".
F en 066 knipperen na-dat een programma af-gebroken is, er klinkt een signaal	De droogkast is door pluizen sterk verontreinigd.■ Reinig de pluizenfilters.■ Reinig de sokkelfilter.■ Reinig eveneens de condensor en het gedeelte onder de sokkelfilter.■ Zie hoofdstuk: "Reiniging en onderhoud".F 066 Uitschakelen:■ Schakel de droogkast uit en weer in.Deze foutmelding kunt u zelf beïnvloeden: Zie hoofdstuk: "Programmeerfuncties", paragraaf: "P20 Pluizen verwijderen".
F en een andere cijfer-combinatie knipperen, nadat het programma afgebroken is. Er klinkt een signaal	De oorzaak is niet direct vast te stellen.■ Schakel de droogkast uit en weer in.■ Start een programma.Wordt het programma met dezelfde foutmelding weer afgebroken, dan is er sprake van een technische storing. Schakel de afdeling "Klantcontacten" van Miele in.
0:00 brandt en het pro-gramma is afgebroken. Er klinkt een signaal	Het wasgoed is ongelijk verdeeld of opgerold.■ Maak het wasgoed los en neem zo nodig een deel van het wasgoed uit de trommel.■ Schakel de droogkast uit en weer in.■ Start een programma.

Een niet-bevredigend droogresultaat

Probleem Oorzaak en oplossing
Het wasgoed is niet goed droog.	Het wasgoed bestaat uit verschillende soorten textiel.■ Droog het wasgoed na met Warme lucht.■ Kies de volgende keer een programma dat beter geschikt is.Tip: U kunt de droogtegraad van enkele programma's zelf aanpassen. Zie hoofdstuk: "Programmeerfuncties", paragraaf: "P01 Droogtegraad Katoen", "P02 Droogtegraad Kreukherstellend".
Wasgoed of met veer gevulde hoofdkussens krijgen door het drogen een onaangename geur	Wasgoed is met te weinig wasmiddel gewassen. Veren hebben de eigenschap bij warmte geur te vor-men.■ Wasgoed: gebruik voldoende wasmiddel bij het wassen.■ Hoofdkussens: buiten de droogautomaat laten luchten■ Gebruik bij het drogen de geurflacon (mits toeslag verkrijgbaar) als u een bijzondere geur wenst.
Wasgoed van synthetische vezels is na het drogen statisch geladen	Synthetisch wasgoed vertoont de neiging tot sta-tische ladingen.■ Als u wasverzachter gebruikt bij het wassen, kan de statische lading bij het drogen afnemen.
Er hebben zich pluizen gevormd	Er komen pluizen vrij, die zich vooral door slijtage bij het dragen of gedeeltelijk bij het wassen op het textiel hebben gevormd. De belasting in de droogautomaat is gering.Pluizen worden door de pluizenfilters en de filter in de sokkel opgevangen en kunnen eenvoudig worden verwijderd.■ Zie rubriek "Reiniging en onderhoud".

Andere problemen

Probleem Oorzaak en oplossing
Het droogprogramma duurt erg lang of wordt zelfs afgebroken*	Het is te warm in het vertrek.■Zorg voor voldoende ventilatie.
	Resten wasmiddel, haren en kleine pluisjes kunnen verstoppingen veroorzaken.■Reinig de pluizenfilters en het sokkelfilter.■Verwijder zichtbare pluizen achter het klepje in de condenskast (zie hoofdstuk: "Reiniging en onderhoud", "Sokkelfilter").
	De luchttoevoer via het rooster rechts onder is ge-blokkeerd.■Verwijder de wasmand of andere voorwerpen die de luchttoevoer blokkeren.
	De pluizenfilters en het sokkelfilter zijn, nadat ze zijn gereinigd, nat teruggeplaatst.■De pluizenfilters en het sokkelfilter moeten droog zijn.
	Het wasgoed is te nat.■Centrifugeer het wasgoed in de wasautomaat met een hoger centrifugetoerental.
	De trommel is te vol.■Neem bij ieder droogprogramma de maximale be-ladingscapaciteit in acht.
	Het wasgoed heeft metalen ritssluitingen, waardoor de vochtigheidsgraad van het wasgoed niet exact kon worden berekend.■Doe de ritssluitingen de volgende keer open.■Doet het probleem zich opnieuw voor, droog het wasgoed dan met het programma Warme lucht.
	* Voor een nieuwe programmastart:■Schakel de droogautomaat uit en weer in.
Er is bedrijfsgeluid (zoe-men/brommen) te horen	Geen storing! De compressor is in werking.Dit zijn normale geluiden die door de werkende compressor worden veroorzaakt.
Er kan geen programma gestart worden	De oorzaak is niet meteen te constateren.■ Steek de stekker in het stopcontact■ Schakel de droogautomaat in■ Sluit de deur van de droogautomaat■ Controleer de zekering van uw elektrische installatie
	Stroomonderbreking? Na een stroomonderbreking start het eerder uitgevoerde programma automatisch.
Alleen sensortoets Start/Stop knippert nog	10 minuten na beëindiging van het programma knip-pert sensortoets Start/Stop en worden de displayelementen donker. Dat is geen storing, maar een normale functie waarmee energie kan worden bespaard.In de kreukbeveiligingsfase draait de trommel van tijd tot tijd.■ Tip een sensortoets aan om de displayelementen in te schakelen.Zie hoofdstuk: "Programmeerfuncties", paragraaf: "PII Uitschakeling display".
De droogkast is na af-loop van een program-ma uitgeschakeld	De droogkast wordt in een aantal gevallen automa-tisch uitgeschakeld. Dit is geen storing, maar een nor-male functie waarmee energie kan worden bespaard.■ Kies een programma om de droogkast in te schakelen.Tips: De instellingen kunt u wijzigen. Zie hoofdstuk: "Programmeerfuncties", paragraaf: "PI2 Uitschakeling display".
De trommelverlichting brandt niet.	De trommelverlichting wordt automatisch uitgeschakeld ...... bij gesloten deur.... bij geopende deur na een enige minuten (stroom-besparing).De trommelverlichting wordt ingeschakeld bij openen van de deur wanneer de droogautomaat is ingeschakeld.

Reparaties

Neem bij storingen die u zelf niet kunt oplossen contact op met uw Miele-handelaar of de Technische Dienst van Miele.

Het telefoonnummer van de Technische Dienst van Miele vindt u aan het einde van deze gebruiksaanwijzing.

Wanneer u op onze technische dienst een beroep doet, geef dan altijd het machinetype en -nummer op. Deze gegevens ziet u bij geopende deur op het typeplaatje:

Mits toeslag verkrijgbaar toe- behoren

Voor deze droogautomaat kan u zich nog toebehoren aanschaffen bij uw Miele-handelaar of in de Technische Dienst van Miele.

Deze en vele andere interessante producten kunt u ook via het internet bestellen.

Droogmand

Met de droogmand kunt u producten drogen of luchten die niet mechanisch belast mogen worden.

Geurflacon

Gebruik bij het drogen de geurflacon als u een bijzondere geur wenst.

Duur en voorwaarden van de waarborg

De waarborgtijd (garantie) van uw droogautomaat bedraagt 2 jaar.

Meer gegevens omtrent de voorwaarden van de waarborg vindt u in het bijgevoegde garantieboekje.

Vooraanzicht

① Aansluitsnoer
② Bedieningspaneel
③ Condenswaterreservoir

- na het drogen leegmaken

④ Deur

- niet openen tijdens het drogen

⑤ Klep voor de warmtewisselaar
- niet openen tijdens het drogen
⑥ Vier in de hoogte verstelbare voetjes
⑦ Opening voor koellucht
- niet met een wasmand of voor- werpen blokkeren
⑧ Afvoerslang voor condenswater

Achteraanzicht

① Dekseloverstek met grepen voor het transport (pijlen)
② Toebehoren voor externe condens- wateraansluiting: slangklem, aan- passtuk en slanghouder
③ Afvoerslang voor condenswater
④ Aansluitsnoer

Droogautomaat transporteren

Gebruik bij het transporteren van de droogautomaat (van de verpakkingsvloer tot de opstellingsplaats)

• de voorste voetjes
• en de grepen aan het dekseloverstek aan de achterkant.

!

Transporteer de droogautomaat op de volgende afbeelding.

!

Bij liggend transport: Droogauto- alleen op de linkerzijkant kan-

⚠️ Als het transport niet aan deze beschrijving voldoet, dan is een stilstandtijd van ca. 1 uur nodig voordat deze droogautomaat elektrisch mag worden aangesloten.

Anders kan de warmtepomp beschadigd raken!

Opstellen

De droogautomaat waterpas zetten

In het zwenkbereik van de droogautomaatdeur mag u geen afsluitbare deur, schuifdeur of een deur met een scharnier aan de andere kant installeren.

Om een perfecte werking te waar- borgen, dient u het toestel loodrecht op te stellen.

Door de schroefvoetjes te draaien kunt u oneffenheden tot een halve centimeter in de vloer wegwerken.

Ventilatie

⚠️ De opening voor koellucht aan de voorkant niet afdekken! Er is anders niet voldoende luchtkoeling van de warmtewisselaar gewaarborgd.

⚠️ De luchtspleet tussen de onder-zijde van de droogautomaat en de vloer mag u in geen geval versmallen door plinten, dik tapijt e.d. Anders is er geen voldoende toevoer van koele lucht gewaarborgd!

De voor de luchtkoeling van de warmtewisselaar vrijgekomen warme lucht, verwamt de omgevingslucht. Zorg daarom voor een toereikende ventilatie van het vertrek waar het toestel wordt gebruikt: zet bijvoorbeeld een raam open. Anders wordt de droogtijd verlengd (hoger stroomverbruik).

Voordat u het toestel transporteert

Een kleine hoeveelheid resterend condenswater bij de pomp kan na het drogen uitlopen wanneer de droogauto-maat wordt gekanteld. Aanbeveling: voor het transport gedurende ca. 1 minuut het programma Warme lucht starten. Resterend condenswater wordt dan in het condenswaterreservoir of via de afvoerslang afgevoerd.

Aanvullende opstellingsvoor- waarden

Onderschuifbaar

Deze droogautomaat mag alleen onder een werkblad worden geschoven.

⚠️ Opgelet voor warmteontwikkeling: De warme luchtstroom die uit de droogautomaat naar buiten komt, moet kunnen worden afgevoerd. Anders treedt er een storing op!

• Het is niet mogelijk om de afdekplaat te demonteren.
• Installeer de elektrische aansluiting vlakbij de droogautomaat. Die aan-sluiting dient vlot toegankelijk te zijn.
• De droogtijd kan iets toenemen.

Mits toeslag verkrijgbare toebehoren

- Was-droogverbindingsset

U kunt deze droogautomaat met een Miele wasautomaat tot een was- en droogzuil combineren. Hiervoor mag alleen de Miele Was-droogverbindingsset worden gebruikt.

- Sokkel

Voor deze droogautomaat is een sokkel (wasmachineverhoger) met lade verkrijgbaar.

Condenswater wegleiden

Opmerking

Het condenswater dat tijdens het drogen ontstaat, wordt via de afvoerslang op de rugzijde van de droger naar het reservoir voor het condenswater gepompt.

Het condenswater kunt u met de afvoerslang aan de achterkant van de droogautomaat ook naar buiten wegleiden. Dan hoeft u het condenswaterreservoir nooit meer leeg te maken.

Slanglengte: 1,60 m

Max. afpomphoogte: 1,50 m

Max. afpomplengte: 4,00 m

Mits toeslag is het volgende toebehoren verkrijgbaar:

• een verlengstuk,
• een terugslagklep voor externe wateraansluiting in een montagepakket dat ook een verlengstuk voor de slang omvat.

Bijzondere aansluitomstandigheden die een terugslagklep vereisen

⚠️ Zonder terugslagklep kan er water in de droogautomaat terugstro-men of worden teruggezogen en uitlopen.

Dit water kan schade aan de droog-automaat of aan de omgeving van het toestel veroorzaken.

Bij de onderstaande bijzonder aansluitomstandigheden moet een terugslagklep worden gebruikt.

De maximum afpomphoogte (opvoerhoogte) met de terugslagklep bedraagt: 1,00 m

Bijzonder aansluitomstandigheden waarbij een terugslagklep is vereist:

• Afvoer in een wasbak of een afvoer in de vloer, wanneer het einde van de slang in water wordt gedompeld.
  – Aansluiting op de sifon van een wasbak.
• Diverse aansluitmogelijkheden waarop bijv. ook een wasautomaat of een vaatwasser aangesloten zijn.

⚠️ De terugslagklep moet zodanig worden gemonteerd dat de pijl op de terugslagklep in de stroomrichting wijst.

Anders kan er niet worden afgepompt.

Opstellen en aansluiten

De afvoerslang verplaatsen

Niet aan de afvoerslang trekken,

hem niet uitrekken of plooien.

Anders kan hij schade oplopen!

In de afvoerslang bevindt zich een geringe hoeveelheid resterend water. Zet daarom een reservoir klaar.

■ Trek de slang van de tuit af.

■ Wikkel de slang van de slangrol en trek ze voorzichtig uit de klemmen.

■ Laat het aanwezige resterende water in het reservoir lopen.

■ Voer de slang - zo u dat wenst - naar rechts of links.

- Bij plaatsing aan de rechterkant kunt u de slang in de groef vastklemmen.

- Laat de slang in de onderste klem zitten, zodat deze niet per ongeluk kan worden geknikt.

Voorbeelden

- Afvoer in een wasbak of een afvoer in de vloer

Gebruik de slanghouder om knikken in de afvoerslang te vermijden.

■ Druk links en rechts in de slanghouder met uw duim de kleine steunhaken naar binnen (donkere pijlen) en ...
■ ... trek de slanghouder vervolgens naar voren weg (lichte pijlen).*

⚠️ Zorg ervoor dat de afvoerslang niet kan wegglijden (bind hem eventueel vast) als u deze in een wasbak hangt: zie de afbeelding van het vooraanzicht.

Uitlopend water kan schade veroorzaken.

■ U kunt de terugslagklep in het slangeinde plaatsen.

* De slanghouder kunt u later weer plaatsen indien u het condenswater niet meer extern wil wegleiden.

- Directe aansluiting op de sifon van een wasbak

■ Verwijder bovenaan de achterkant van de droogautomaat het aanpasstuk 1 en de erachter geplaatste slangklem 3.
■ Sluit de afvoerlang aan zoals hierna beschreven.

1. Aanpasstuk
2. Wartelmoer voor de wasbak
3. Slangklem
4. Slangeinde (aan slanghouder bevestigd)
5. Terugslagklep
6. Afvoerslang van de droger

■ Installeer het aanpasstuk 1 met de dopmoer van de wasbak 2 aan de si-fon van de wasbak.
Normaal gesproken beschikt de dop- moer van de wasbak over een schijf die u moet verwijderen.
■ Steek het uiteinde van de slang 4 op het aanpasstuk 1.
■ Gebruik de slanghouder.
■ Draai de slangklem 3 vlak achter de dopmoer van de wasbak met een schroevendraaier vast.
■ Steek de terugslagklep 5 in de afvoerslang 6 van de droogautomaat.

De terugslagklep 5 moet worden ge-installeerd met de pijl in de stromingsrichting (in de richting van de wasbak).

■ Bevestig de terugslagklep met de slangklem.

Elektrische aansluiting

Deze droogautomaat is reeds uitgerust met een elektriciteitskabel met stekker en kan dus direct op het elektriciteitsnet worden aangesloten.

De aansluitstekker moet te allen tijde bereikbaar zijn om de droogautomaat van het elektriciteitsnet te kunnen afsluiten.

De aansluiting mag uitsluitend gebeuren op een volgens de voorschriften geïnstalleerd stopcontact met aarding.

In geen geval mag de droogautomaat op verlengsnoeren of aftakcontactdozen aangesloten worden. Er is dan eventueel risico van brand.

Gegevens omtrent aansluitwaarde en vereiste zekeringen vindt u op het typeplaatje. Vergelijk die zorgvuldig met de gegevens van uw elektrische installatie.

	Belading1kg Omw/min % kWh min	Centrifugeerstand wasautomaat	Rest-vocht	Energie	Pro-gram-maduur
Katoen2	8,04,0	10001000	6060	1,410,78	177106
Katoen Kastdroog 8,0		120014001600	535044	1,251,201,05	160152136
Katoen Kastdroog inclusief Temperatuur laag+	8,0 1000	60 1,47 188
Katoen Strijkdroog 8,0		1000120014001600	60535044	1,201,051,000,85	154135126107
Kreukherstellend Kastdroog 4,0	1200 40 0,48	71
Kreukherstellend Kastdroog inclusief Temperatuur laag+	4,0 1200	40 0,48 71
Impregneren 2,5 800 50 0,82	117
Wol	2,0 1000	50 0,02	5
Express Kastdroog	4,0 1000	60 0,82	114
Overhemden Kastdroog	2,0 600	60 0,45 71
Jeans Kastdroog	3,0 900	60 1,00	146
Outdoor Kastdroog	2,5 800	50 0,55 82
1Gewicht van droog wasgoed
2Testprogramma volgens verordening 392/2012/EU voor het energie-etiket gemeten conform EN 61121
Alle niet-gemarkeerde waarden zijn in overeenstemming met de norm EN 61121
Stroomverbruik in de Uit-stand:				0,4 W
Stroomverbruik in de sluimerstand:				1,5 W

Opmerking met het oog op vergelijkende tests:

Bij tests uitgevoerd volgens EN 61121 dient u, voor u met de beoordelingstests aanvangt, 3 kg ka- toenen wasgoed volgens deze norm met 70% aanvankelijke restvochtigheid in het programma Witte/ Bonte was kastdroog te laten drogen zonder daarbij een bijkomende functie te kiezen.

Deze cijfers kunnen wijzigingen ondergaan; onder meer door het verschil in textielsoort, in het gewicht van het te drogen wasgoed, in de restvochtigheid na het centrifugeren of door schommelingen in de stroomvoorziening.

Hoogte 850 mm
Breedte 596 mm
Diepte 636 mm
Diepte bij geopende deur 1.054 mm
onderschuifbaar ja
kan in een zuil worden geplaatst ja
Gewicht 62kg
Trommelinhoud 120 l
Hoeveelheid 1,0-8,0 kg (gewicht van droog was-goed)
Capaciteit condenswaterreservoir 4,8 l
Slanglengte 1,60 m
Maximale opvoerhoogte 1,50 m
Maximale afvoerlengte 4,00 m
Snoerlengte	2,00 m
Aansluitspanning	zie typeplaatje
Aansluitwaarde	zie typeplaatje
Zekering	zie typeplaatje
Keurmerk	zie typeplaatje
Energieverbruik	zie rubriek "Verbruiksgegevens"
Lichtgevende dioden (led's))	Klasse 1

Programmeren

Met de programmeerfuncties kunt u de elektronica van de droogkast nog beter afstemmen op het soort was- goed en de manier waarop u dit wilt drogen.

Het programmeren van de varianten gebeurt in 8 stappen (1, 2, 3 ... 8) en wel met behulp van de sensortoetsen.

Toegang tot het programmeerniveau

Eerst moet aan de volgende voorwaarden zijn voldaan:

• De droogkast is ingeschakeld: er is een programma gekozen.
• De deur van de droogkast is geopend.
  ① Tip sensortoets Start/Stop aan en laat deze niet los tijdens de stappen ② - ③.
  ② Sluit de deur van de droogkast.

Wacht totdat sensortoets Start/Stop continu brandt ...

3 ... en laat sensortoets Start/Stop daarna los.

Programmeerfunctie selecteren en instellen

Het nummer van de programmeer- functie verschijnt in de tijdsaanduiding als P in combinatie met een cijfer: bijv. POI.

4 Loop met sensortoets > of < door de programmeerfuncties, totdat de gewenste functie is bereikt:

Programmeerfunctie

P01 Droogtegraad Katoen

P02 Droogtegraad Kreukherstellend

P04 Verlenging afkoeltijd

P05 Volume zoemer

P06 Toetssignaal

P07 Pincode

P08 Geleidbaarheid

PII Uitschakeling display

PI2 Uitschakeling droogkast

PI3 Memory

PI4 Kreukbeveiliging

PI9 Zoemer actief

P20 Melding "Filters reinigen"

P23 Lichtsterkte achtergrondverlichting gedimd

5 Tip sensortoets Start/Stop aan en bevestig de gekozen programmeerfunctie.

Programmeerfunctie bewerken en opslaan

U kunt een programmeerfunctie in-/uitschakelen of verschillende opties kiezen.

6 Tip sensortoets > of < aan om de programmeerfunctie in of uit te schakelen of kies een optie:

Programmeerfunctie
	Mogelijke varianten
	-00	-01	-02	-03	-04	-05	-06	-07
P01 x				x x	O x	x x
P02			x x	x O	x x x
P04	O x	x x x	x tot					-09
P05			x	O
P06	x	O
P07	O	x
P08			O	x
P11	x			O
P12			O x x
P13	O	x
P14	x x	O
P19	x	O
P20	x x	O			x
P23			x	O		x x x x x

X = Deze functie kan worden gekozen
O = Fabrieksinstelling

⑦ Bevestig uw keuze met sensortoets Start/Stop.

Nu licht het nummer van de program- meerfunctie weer op, bijv. POI.

Programmeerniveau verlaten

8 Draai de programmakeuzeschakelaar op ⏻.

De gekozen variant is nu ingesteld. De instellingen kunt u ieder moment wijzigen.

POI Droogtegraad Katoen

U kunt de droogtegraad voor het programma Katoen op 7 standen instellen.

Keuze

-01=nog vochtiger

-02 = vochtiger

-03 = iets vochtiger

-04 = Fabrieksinstelling

-05 = iets droger

-05 = droger

-07=nog droger

Uitzondering:

Het programma Katoen ◁ blijft on-gewijzigd.

P02 Droogtegraad kreukherstellend

U kunt de droogtegraad voor het programma Kreukherstellend op 7 standen instellen.

Keuze

-01=nog vochtiger

-02 = vochtiger

-03 = iets vochtiger

-04 = Fabrieksinstelling

-05 = iets droger

-0δ = droger

-07=nog droger

P04 Verlenging afkoeltijd

Met deze instelling kunt u de afkoelfase verlengen die automatisch vóór het einde van een programma wordt uitgevoerd. De afkoelfase kan in stappen van 2 minuten max. 18. minuten worden verlengd.

Keuze

-00 = Fabrieksinstelling

-01 = 2 minuten langer

-02 = 4 minuten langer

-03 = 6 minuten langer

-04 = 8 minuten langer

-05 = 10 minuten langer

-05 = 12 minuten langer

-07 = 14 minuten langer

-08 = 16 minuten langer

-09 = 18 minuten langer

POS Volume zoemer

Wanneer u de optie "Zoemer" heeft ingeschakeld, kunt u met deze functie het volume verhogen.

-01 = Zachter

-02 = Fabrieksinstelling

P06 Toetssignaal

Met deze functie kunt u een toetssignaal inschakelen/uitschakelen. Dit klinkt iedere keer wanneer u de toets aanraakt.

Het volume is afhankelijk van de pro-grammeerfunctie "POS Volume zoemer".

Keuze

$$ \begin{array}{l} - 0 0 = \text { Uit } \ - 0 1 = \text { A a n } (\text { f a b r i e k s i n s t e l l i n g }) \ \end{array} $$

Als u een niet toegestane functie kiest, klinkt er een negatief signaal.

P07 Pincode

Met deze instelling kunt u een pincode inschakelen, waarmee u de elektronic-a vergrendelt en voorkomt dat uw toestel door vreemden kan worden gebruikt.

Als deze optie geactiveerd is, moet u nadat u het apparaat ingeschakeld heeft de pincode invoeren om de droogkast te kunnen bedienen.

Keuze

$$ \begin{array}{l} - 0 0 = \text { Uit (fabrieksinstelling) } \ - 0 I = \text { A a n } \ \end{array} $$

Heeft u -01 ingesteld, dan kunt u het apparaat na het inschakelen alleen bedienen als u eerst de pincode invoert.

droogkast met pincode bedienen

ledere keer wanneer de droogkast wordt ingeschakeld, knippert en brandt in de tijdweergave: ----

De pincode is 250 en kan niet worden gewijzigd.

■ Tip de > - toets zo vaak aan, totdat als eerste cijfer 2__ knippert.
■ Bevestig dit getal met sensortoets Start/Stop.
■ Voer op dezelfde manier de beide andere cijfers in.

Nadat u de code 250 heeft ingevoerd en bevestigd kunt u de droogkast bedienen.

P08 Geleidbaarheid

⚠️ Met deze functie kunt u de geleidbaarheid inschakelen. Dit mag alleen dan, wanneer het water extreem zacht is en het restvocht niet goed kan worden berekend.

Keuze

$$ - 0 I = \text { Uit (fabrieksinstelling) } $$

$$ - 0 2 = \text { Laag } $$

Voorwaarde:

Het water waarin het wasgoed is gewassen is extreem zacht en de geleidingswaarde (elektrische geleidbaarheid) is minder dan 150 μS/cm. De geleidbaarheid van het drinkwater kan bij het waterleidingbedrijf worden nagevraagd.

⚠️ Schakel -02 uitsluitend in, als de voornoemde voorwaarde geldt. Anders is het droogresultaat niet voldoende.

P// Uitschakeling display

Om energie te besparen worden tijds-aanduiding en sensortoetsen na 10 minuten donker en alleen sensortoets Start/Stop knippert. U kunt dit wijzigen.

Maar: In het geval van een storing wordt de droogkast niet automatisch uitgeschakeld.

Keuze

$$ - 0 0 = \text { Uit } $$

Tijdsaanduiding en sensortoetsen worden niet donker als de droogkast ingeschakeld is.

-02 = Aan (fabrieksinstelling)

Na 10 Minuten worden de tijdsaanduiding en de sensor-toetsen donker; . .

... wanneer u het na het in- schakelen niet verder bedient; ... na begin van het programma.

Echter: Als de voorgeprogrammeerde tijd voorbij is, aan het einde van het programma of aan het einde van de kreukbeveiligingsfase worden tijdsaanduiding en sensortoetsen telkens 10 minuten ingeschakeld.

Controlelampjes weer "inschakelen"

- Draai aan de programmakeuzeschakelaar (niet op ⏻) of raak een sensor-toets aan. Beide acties hebben geen invloed op het lopende programma.

- Open de deur, zolang de droogkast is ingeschakeld.

PI2 Uitschakeling droogkast

De droogkast wordt na 15 minuten automatisch uitgeschakeld. Met bovengenoemde functie kunt u deze tijd verlengen of verkorten.

Het toestel wordt automatisch uitgeschakeld na 15, 20 of 30 minuten,

• wanneer u het na het inschakelen niet verder bedient;
• na afloop van de kreukbeveiliging;
• na afloop van een programma zonder kreukbeveiliging.

Maar: In het geval van een storing wordt de droogkast niet automatisch uitgeschakeld.

Keuze

$$ \begin{array}{c} - \text {Ol} = \text {na 15 minuten (fabrieksin-} \ \text {stelling)} \end{array} $$

$$ - 0 2 = \text { na 20 minuten } $$

$$ - 0 3 = \text { Na 30 minuten } $$

PI3 Memory

Met deze instelling kunt u de memory-functie inschakelen. Dat houdt in dat de droogkast een gekozen programma met droogtegraad of optie opslaat. Bovendien wordt de duur van het programma Warme lucht opgeslagen. Deze instellingen worden weergegeven bij de volgende programmakeuze.

Keuze

$$ \begin{array}{l} - 0 0 = \text { Uit (fabrieksinstelling) } \ - 0 I = \text { A a n } \ \end{array} $$

Uitzondering:

Het programma Katoen ◁ blijft on-gewijzigd.

PI4 Kreukbeveiliging

De trommel draait na afloop van het eigenlijke programma max. 2 uur met korte intervallen, waardoor kreukvorming wordt voorkomen als het was- goed niet direct na beëindiging van het programma uit de trommel wordt gehaald. U kunt de duur inkorten.

Keuze

$$ \begin{array}{l} - 0 0 = \text { geen kreukbeveiliging } \ - O I = 1 \text { uur } \ - 0 2 = 2 \text { uur (fabrieksinstelling) } \ \end{array} $$

P19 Zoemer is actief

De zoemer geeft aan, dat het pro- gramma beëindigd is. Hij kan in- of uitgeschakeld worden.

De permanente zoemtoon bij storingen heeft met deze zoemer niets te maken.

Keuze

$$ - 0 0 = \text { Uit } $$

$$ - 0 1 = \text { A a n } (\text { f a b r i e k s i n s t e l l i n g }) $$

P20 Melding "Filters reinigen"

Na het drogen dient u de pluizen te verwijderen. Als er heel veel pluisvorming is, wordt het programma afgebroken en knipperen F en 066. U kunt zelf beslissen bij hoeveel pluisvorming deze foutmelding moet verschijnen.

Probeer uit wat het beste bij uw drooggewoonten past.

Keuze

$$ \begin{array}{c} - 0 0 = \text {Uit} \ F 0 5 6 \text {verschijnt niet.} \end{array} $$

$$ \begin{array}{l} - \bar {O} I = \text { Niet gevoelig } \ \quad F 0 6 6 \text { verschijnt alleen bij ster- } \ \quad \text { ke pluisvorming. } \end{array} $$

$$ - 0 2 = \text { Normaal (Fabrieksinstelling) } $$

$$ \begin{array}{l} - 0 3 = \text { Gevoelig } \ \quad F 0 6 6 \text { verschijnt al bij geringe } \ \quad \text { pluisvorming. } \end{array} $$

P23 Lichtsterkte achtergrondverlichting gedimd

U kunt de lichtsterkte van de gedimde sensortoetsen in het display op zeven verschillende niveaus instellen.

De stand is ingesteld zodra u deze gekozen heeft.

Keuze

$$ \begin{array}{l} - 0 I = \text { donkerste stand } \ - 0 2 = \text { Fabrieksinstelling } \ \dots \ - 0 7 = \text { l i c h t s t e s t a n d } \ \end{array} $$

nv Miele België

Z.5 Mollem 480

1730 Mollem (Asse)

Herstellingen aan huis en andere inlichtingen: 02/451.16.16

E-mail: [e-mail]

Internet: www.miele.be

Duitsland

Miele & Cie. KG
