Producttype	Vriezer
Merk	Miele
Model	FN 24263 ws
Afmetingen (h x b x d)	85 x 60 x 66 cm
Gewicht	54 kg
Energieverbruik (jaarlijks)	222 kWh/jaar
Energie-efficiëntieklasse	E
Netto inhoud (vriezer)	243 liter
Invriescapaciteit	12 kg/24u
Bewaartijd bij stroomuitval	24 uur
Koelmiddel	R600a (isobutan)
Geluidsniveau	40 dB(A) re 1 pW
Klimaatklasse	SN-N-ST-T
NoFrost systeem	Ja
SuperFrost functie	Ja
Deur open signaal	Ja, optioneel
Apparaatregeling	Elektronisch
Vriesvakken	5 (waarvan 1 groter)
Deurscharnier	Rechts, omkeerbaar
Stroomvoorziening	220-240 V, 50 Hz
Netkabel	1,5 m
Inclusief accessoires	Was, ijsblokjesmaker, handleiding
Reiniging	Met milde zeep, geen schuurmiddelen
Onderhoud	Condensor jaarlijks reinigen
Reparatie	Originele Miele onderdelen via servicedienst

Veelgestelde vragen - FN 24263 ws MIELE

Wat is de inhoud van de Miele FN 24263 ws vriezer?

De netto inhoud van de vriezer is 243 liter, verdeeld over 5 vriesvakken.

Heeft deze vriezer een NoFrost systeem?

Ja, de Miele FN 24263 ws is uitgerust met NoFrost, waardoor ontdooien niet nodig is.

Wat is de invriescapaciteit per dag?

De invriescapaciteit is 12 kg per 24 uur.

Hoe lang blijft voedsel koel bij stroomuitval?

De bewaartijd bij stroomuitval bedraagt 24 uur.

Wat is het energieverbruik?

Het jaarlijkse energieverbruik is ongeveer 222 kWh, energieklasse E.

Kan de deur van scharnierzijde worden gewijzigd?

Ja, de deurscharnier is omkeerbaar.

Welke afmetingen heeft de vriezer?

De afmetingen zijn 85 cm hoog, 60 cm breed en 66 cm diep.

Wat is het geluidsniveau?

Het geluidsniveau is 40 dB(A).

Hoe reinig ik de Miele FN 24263 ws?

Reinig de vriezer met een zachte doek en milde zeep. Gebruik geen schuurmiddelen of agressieve chemicaliën.

Waar vind ik originele onderdelen?

Originele Miele onderdelen zijn verkrijgbaar via de Miele servicedienst of erkende dealers.

GEBRUIKSAANWIJZING FN 24263 ws MIELE

Gebruiks- en montagehandleiding Diepvriezer

Lees beslist de gebruiks- en montagehandleiding voordat u uw toestel plaatst, installeert en in gebruik neemt. Dat is veiliger voor uzelf en u voorkomt schade aan uw toestel.

Opmerkingen omtrent uw veiligheid 5

Een bijdrage aan de bescherming van het milieu 13

Energie besparen 14

Beschrijving van het toestel 16

Symbolen in het display 17

Bediening 17

Accessoires 18

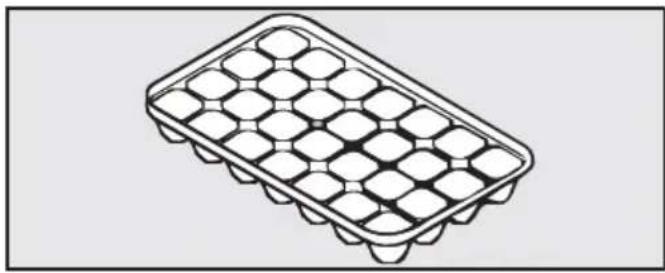

Bijgeleverde accessoires.... 18

Bij te bestellen accessoires 18

Ingebruikneming van het toestel 19

Het toestel aansluiten.... 19

Koeltoestel in- en uitschakelen.... 20

Touchscreen (display)...... 20

Koeltoestel inschakelen.... 20

Startscherm 21

Koeltoestel uitschakelen.... 21

Bij langdurige afwezigheid 22

De juiste temperatuur 23

Temperatuurweergave.... 23

Temperatuur instellen 24

Mogelijke temperatuurinstellingen.... 24

De functie "SuperFrost" 25

Functie SuperFrost 25

SuperFrost uitschakelen.... 25

Een gekozen functie weergeven.... 26

Temperatuur- en deuralarm.... 27

Temperatuuralarm 27

Deuralarm.... 28

Instellingen wijzigen.... 29

Overzicht van de instellingen 29

Het invoeren van waarden.... 32

Uitleg over de desbetreffende instellingen.... 32

Kookwekker ⏻ (QuickCool Timer) gebruiken 32

Koeltoestel uitschakelen ⏻ 34

Sabbatmodus i in-/uitschakelen 34

Tijd tot het deuralarm instellen 35

Toetsgeluid 📁//in-/uitschakelen 38

Volume waarschuwings- geluidssignalen 📁) instellen/uitschakelen...... 38

Lichtsterkte display ⚙ instellen.... 38

Temperatuureenheid °C/°F instellen 38

Demomodus l'uitschakelen.... 38

Fabrieksinstellingen 📁 resetten 39

Informatie i oproepen.... 39

Herinnering: ventilatieroosters ☒ reinigen 39

Invriezen en bewaren 40

Maximale vriescapaciteit.... 40

Wat gebeurt er bij het invriezen van verse levensmiddelen? 40

Diepvriesproducten bewaren 40

Zelf levensmiddelen invriezen 41

Voor het inruimen 42

Bewaartijd van ingevroren levensmiddelen.... 43

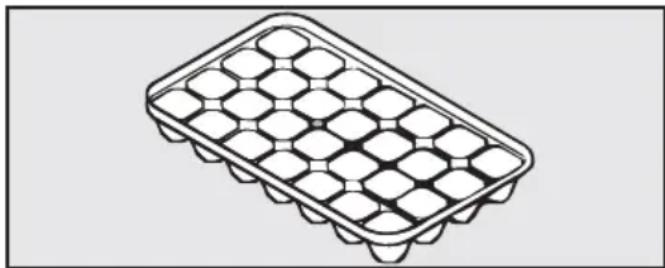

De accessoires gebruiken 44

Diepvriesplateau.... 44

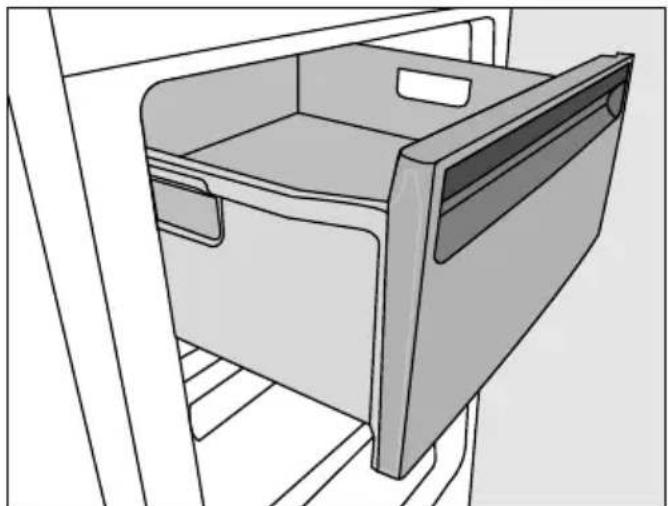

De binnenruimte indelen 45

Ontdooien.... 46

Reiniging en onderhoud.... 47

Aanwijzingen voor het reinigingsmiddel.... 47

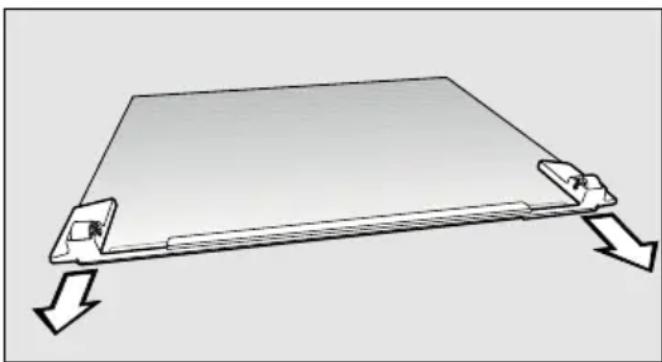

Het koeltoestel voor de reiniging voorbereiden.... 48

Binnenkant en toebehoren reinigen.... 48

Front en zijkanten reinigen.... 49

Het reinigen van ventilatieroosters 50

Deurdichting reinigen 50

Het in gebruik nemen van het koeltoestel na het reinigen 50

Nuttige tips 51

Geluiden en de oorzaken ervan 60

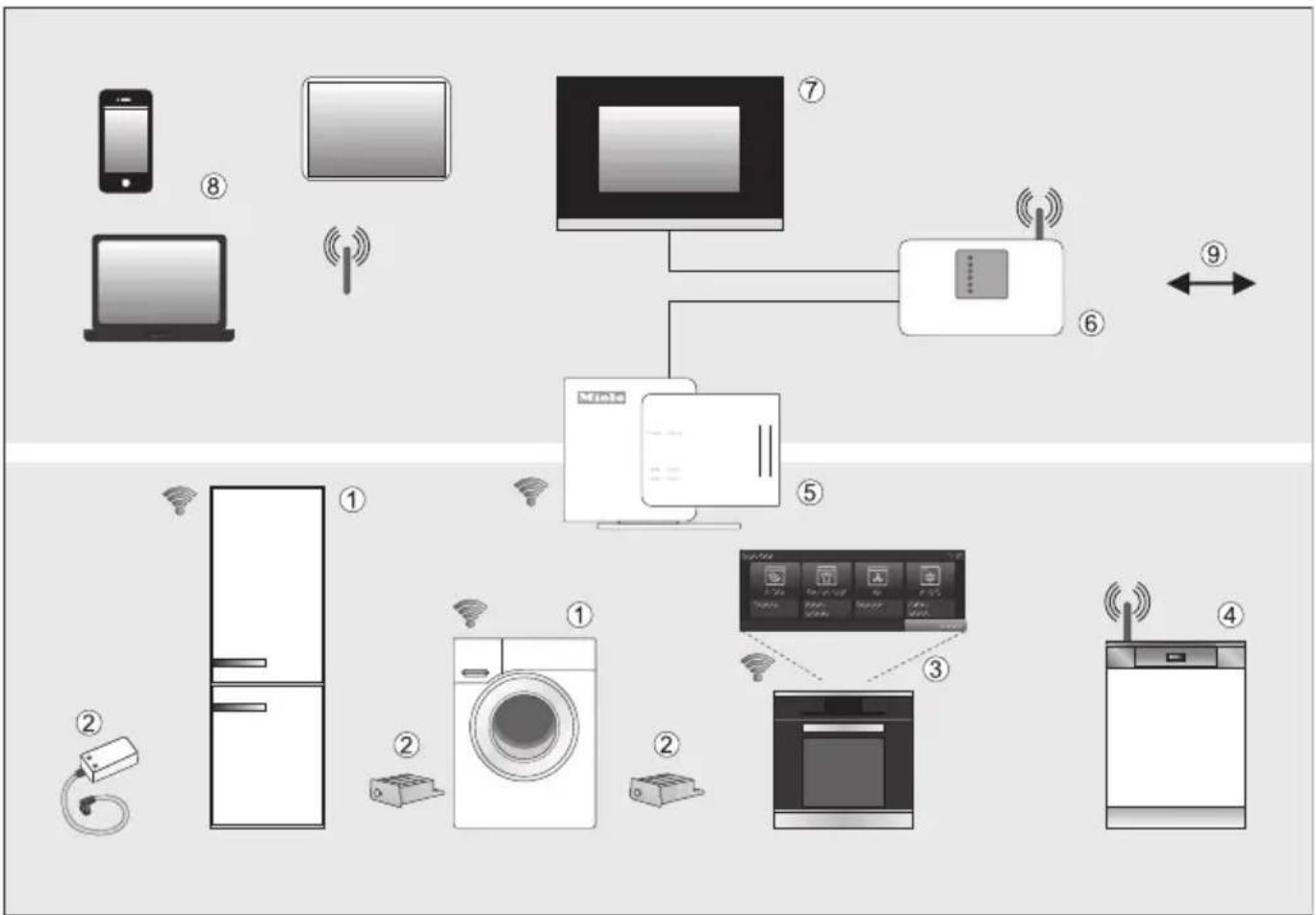

Miele@home 61

Service en garantie 64

Inhoud

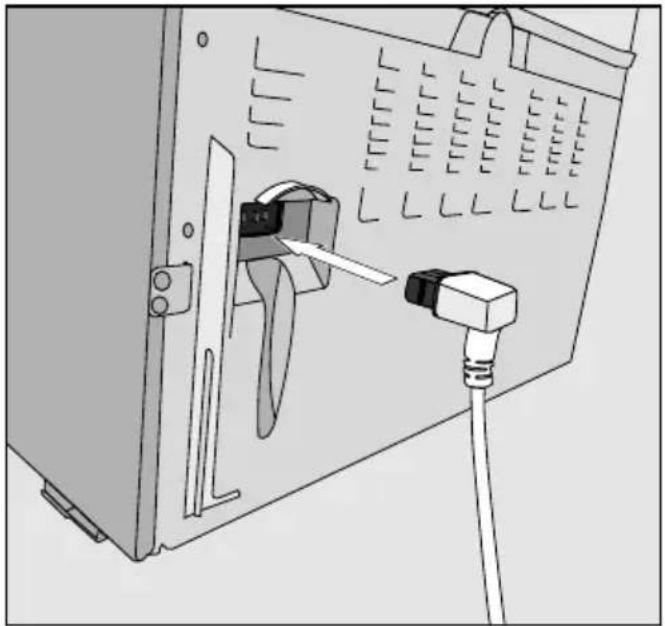

Elektrische aansluiting.... 65

Het toestel aansluiten.... 66

Aanwijzingen voor de plaatsing 67

Plaats van opstelling 67

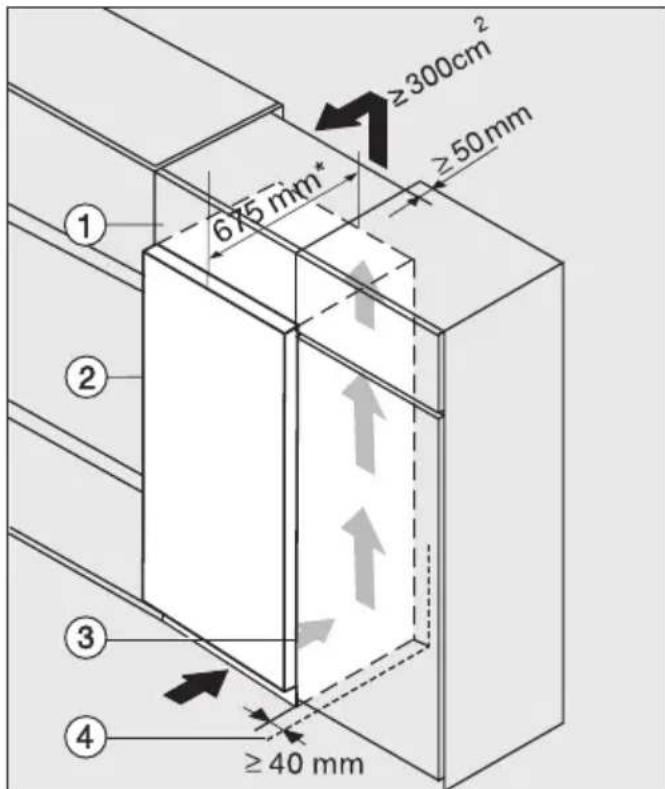

Luchttoevoer en luchtafvoer.... 68

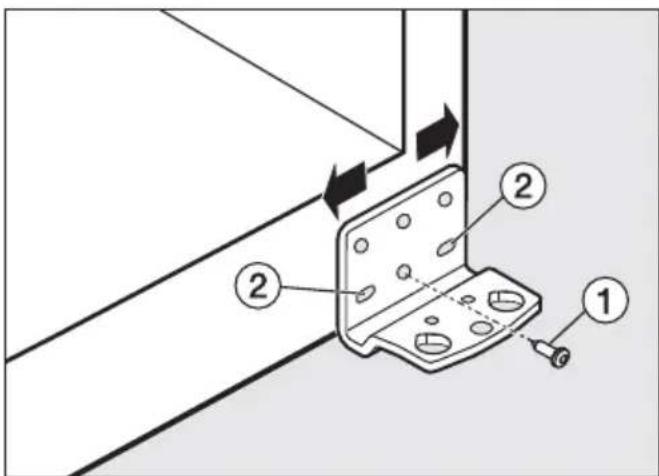

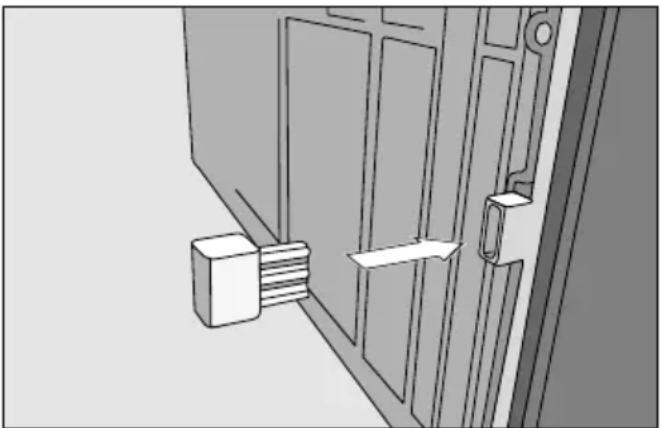

De meegeleverde afstandhouders monteren 68

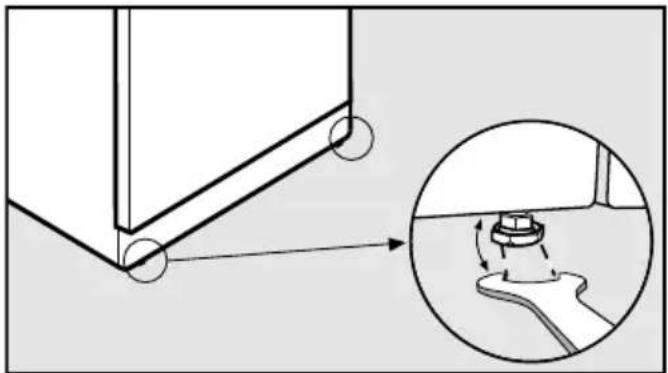

Het toestel plaatsen 69

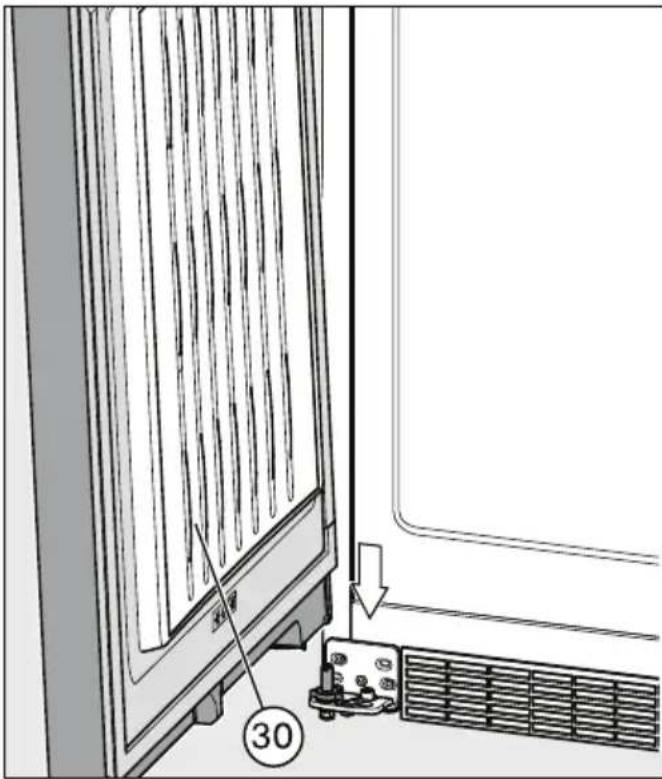

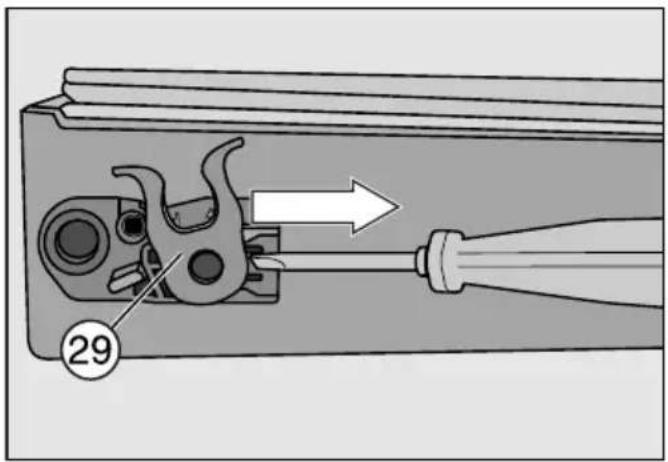

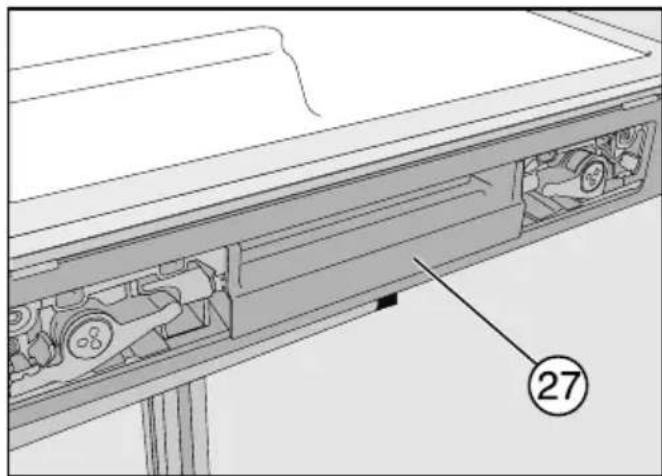

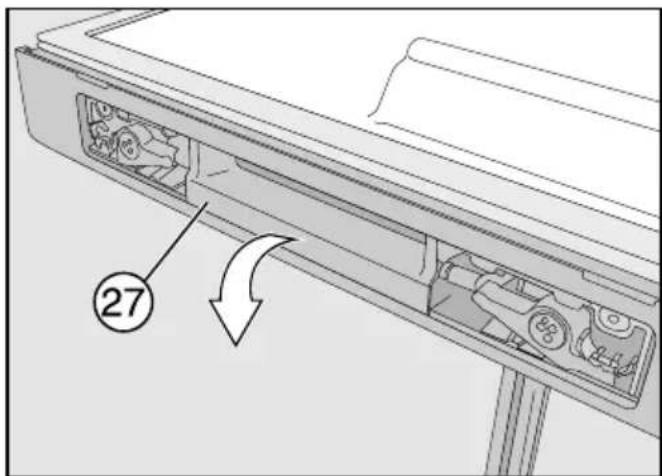

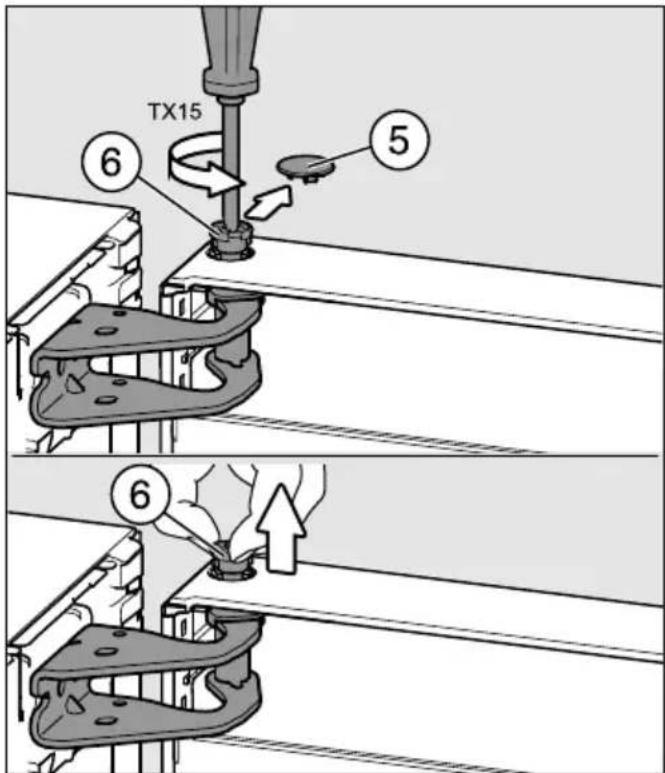

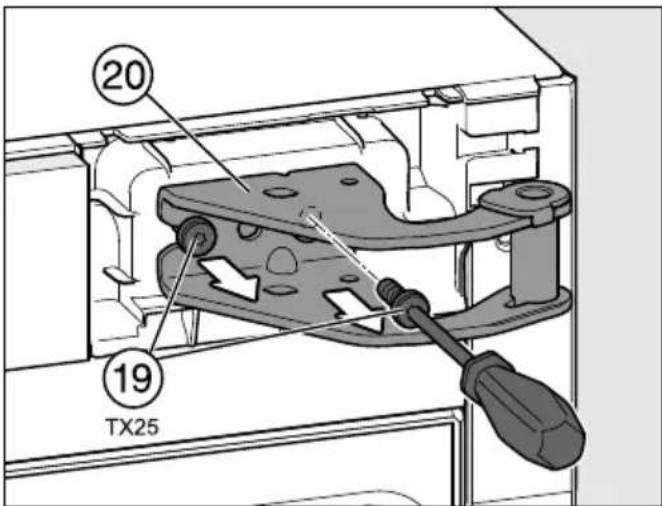

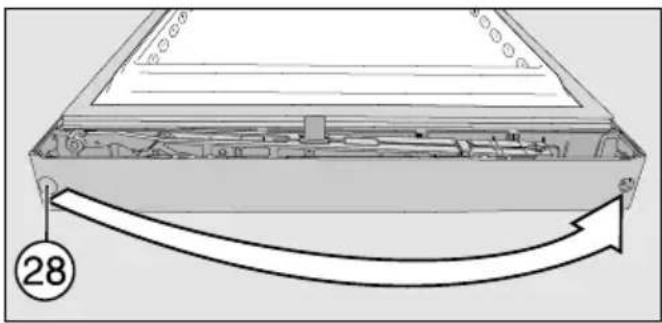

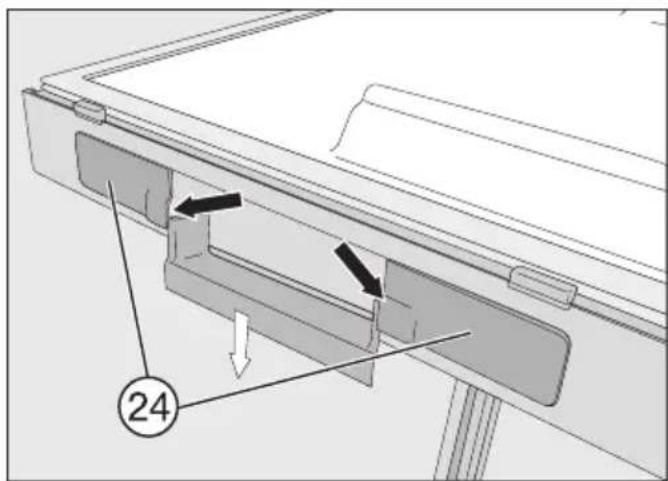

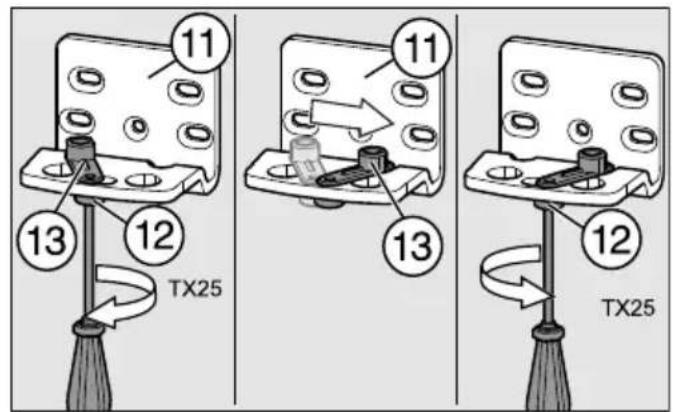

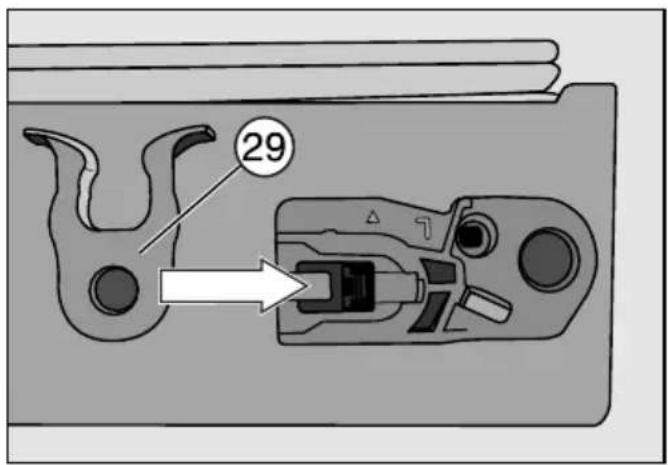

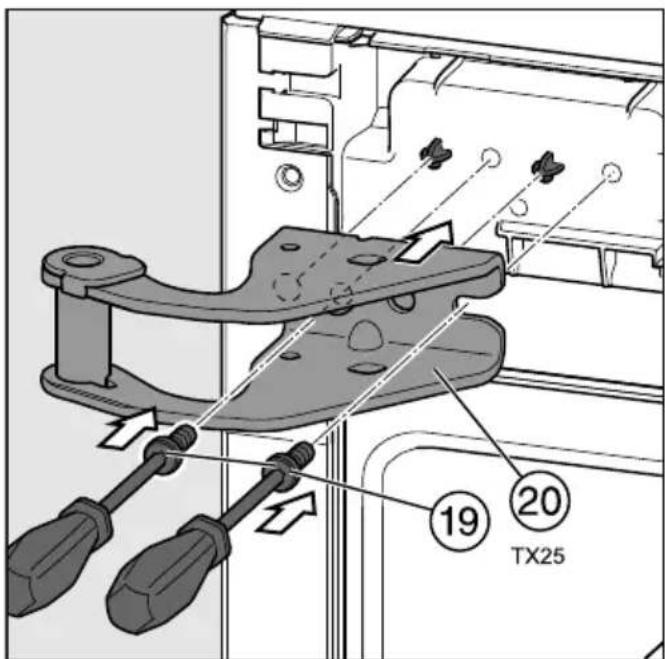

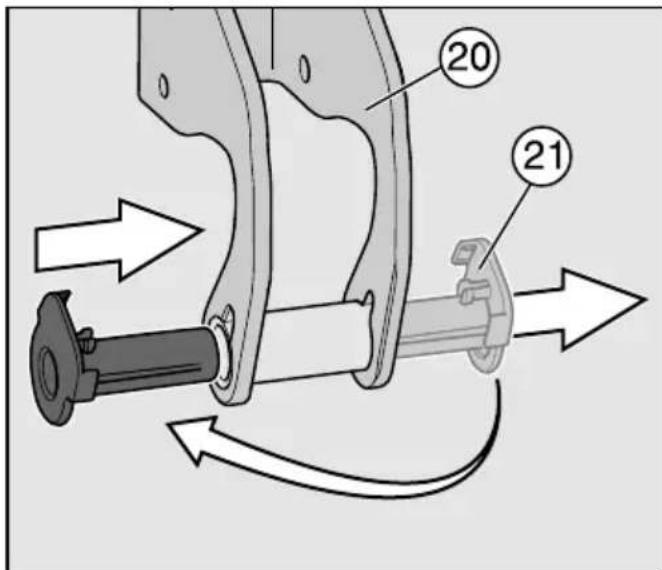

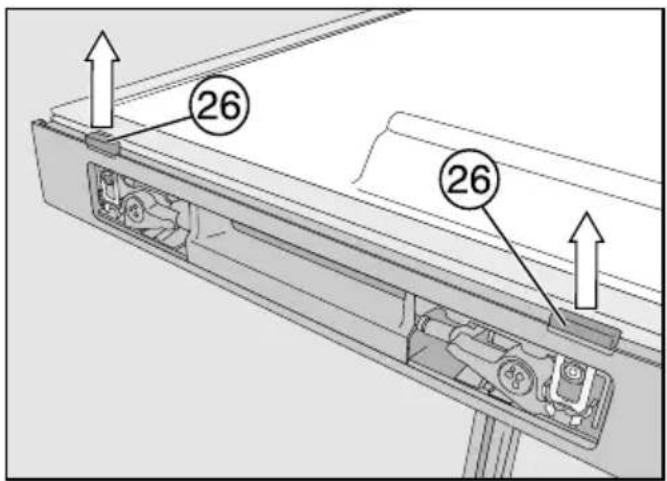

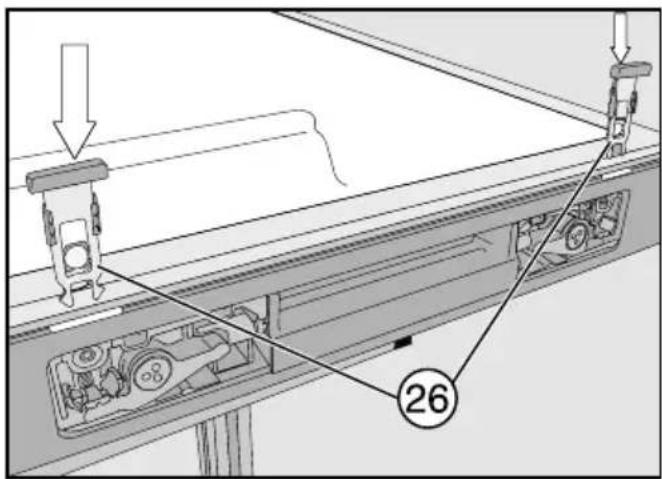

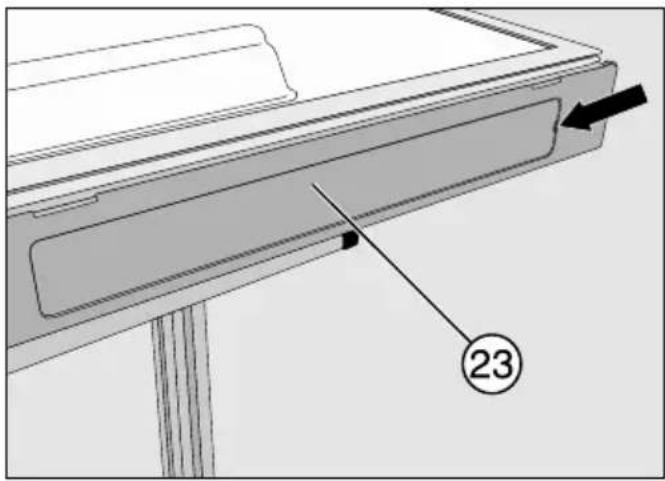

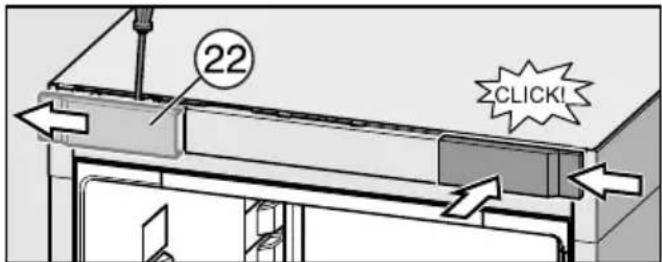

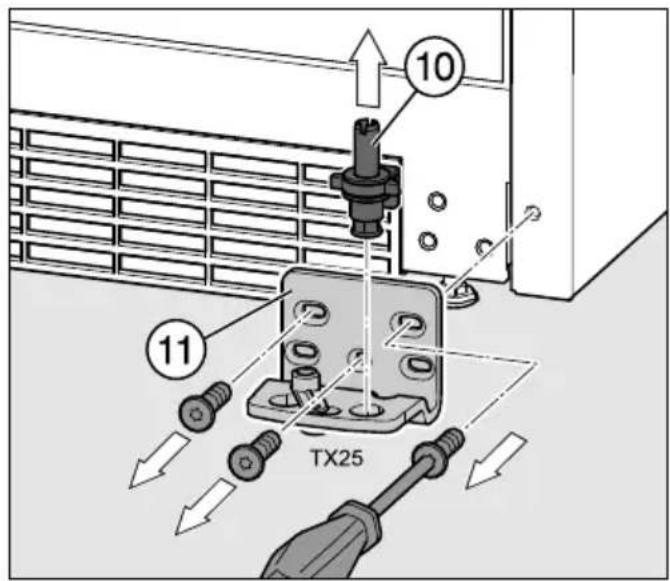

Draairichting van deur veranderen 72

Toesteldeuren uitlijnen 81

Dit koeltoestel voldoet aan de voorgeschreven veiligheidsbepalingen. Een verkeerd gebruik kan nochtans tot lichamelijk letsel en materiële schade leiden.

Lees daarom de gebruiks- en montagehandleiding aandachtig door, voordat u het koeltoestel in gebruik neemt. Daarin vindt u belangrijke instructies met betrekking tot de montage, de veiligheid, het gebruik en het onderhoud. Dit is in het belang van uw veiligheid en voorkomt schade aan het koeltoestel.

Wanneer deze niet worden opgevolgd, kan Miele niet aansprakelijk worden gesteld voor schade die daarvan het gevolg is.

Bewaar de gebruiks- en montagehandleiding zodat u deze kunt doorgeven aan een eventuele volgende bezitter!

Juist gebruik

Dit koeltoestel is uitsluitend bedoeld voor gebruik in het huishouden en gelijkaardige omgevingen.

Het is niet bestemd voor gebruik buiten.

Gebruik het koeltoestel uitsluitend voor huishoudelijke doeleinden: om levensmiddelen te koelen en te bewaren, om diepvriesproducten te bewaren, om verse levensmiddelen in te vriezen en om ijsblokjes te maken.

Elk ander gebruik is niet toegelaten.

Het koeltoestel is niet geschikt voor het bewaren en koelen van geneesmiddelen, bloedplasma, laboratoriumpreparaten of andere gelijkaardige stoffen of producten die ten grondslag liggen aan de richtlijn betreffende medische hulpmiddelen. Door een verkeerd gebruik van het koeltoestel kunnen producten worden beschadigd of bederven. Bovendien is het koeltoestel ook niet geschikt voor gebruik in explosieve omgevingen.

Miele is niet verantwoordelijk voor schade die werd veroorzaakt doordat het toestel voor andere doeleinden werd gebruikt of verkeerd werd bediend.

▶ Personen die door hun fysieke, zintuiglijke of geestelijke mogelijkheden of hun onervarenheid of gebrek aan kennis niet in staat zijn het koeltoestel veilig te bedienen, moeten bij de bediening in het oog worden gehouden.

Deze personen mogen het koeltoestel enkel onder toezicht bedie- nen, wanneer hen is uitgelegd hoe ze het veilig kunnen gebruiken en wanneer ze begrijpen welke risico's eraan verbonden zijn.

Kinderen in het huishouden

Kinderen jonger dan acht jaar moeten uit de buurt van het koel-toestel worden gehouden, tenzij ze constant in het oog worden gehouden.

Kinderen vanaf acht jaar mogen het koeltoestel zonder toezicht gebruiken, maar alleen als ze weten hoe het werkt en wat voor gevaar zij lopen wanneer ze het fout bedienen. Kinderen moeten de eventuele risico's van een foutieve bediening kunnen beseffen.

- Kinderen mogen het koeltoestel niet zonder toezicht reinigen of onderhouden.

Houd kinderen die in de buurt van het koeltoestel komen in het oog. Zorg ervoor dat ze nooit met het koeltoestel spelen.

Verstikkingsgevaar! Spelende kinderen kunnen zich wikkelen in verpakkingsmateriaal (bijv. folies) of het over hun hoofd trekken en daardoor verstikken. Houd verpakkingsmateriaal zoals plastic buiten het bereik van kinderen.

Het koelmiddelcircuit is op lekkage gecontroleerd. Het koeltoestel voldoet aan de geldende veiligheidsvoorschriften en de relevante EU-richtlijnen.

Dit koeltoestel bevat het koelmiddel isobutaan (R600a), een natuurlijk gas dat het milieu weinig belast, maar wel brandbaar is. Het beschadigt de ozonlaag niet en verhoogt ook het broeikaseffect niet. Maar het gebruik van dit milieuvriendelijk koelmiddel heeft wel geleid tot meer lawaai als het koeltoestel aanstaat. Er kunnen afgezien van de geluiden van de compressor stromingsgeluiden in het hele koel-circuit optreden. Deze effecten zijn helaas niet te vermijden, maar hebben geen invloed op de capaciteit van het koeltoestel.

Let er bij het transport en bij de inbouw/plaatsing op dat geen onderdelen van het koelcircuit worden beschadigd. Vrijkomend koelmiddel kan oogletsel veroorzaken!

In geval van beschadiging:

• vermijd open vuur of ontstekingsbronnen,
• ontkoppel het koeltoestel van het elektriciteitsnet,
• verlucht gedurende enkele minuten het vertrek waarin het koeltoestel staat en
• neem contact op met de dienst Herstellingen aan huis van Miele.

Hoe meer koelmiddel er in een toestel voorhanden is, hoe groter het vertrek moet zijn waar het koeltoestel wordt opgesteld. In te kleine vertrekken kan zich bij lekkage een brandbaar mengsel van gas en lucht vormen. De kamer moet per 11 g koelmiddel minstens 1 m³ groot zijn. De hoeveelheid koelmiddel staat op het typeplaatje binnenin het toestel.

▶ Vergelijk voordat u het koeltoestel aansluit de aansluitgegevens (zekering, spanning en frequentie) op het typeplaatje met die van het elektriciteitsnet. Deze moeten beslist overeenkomen zodat het koel-toestel niet beschadigd raakt.

Deze moeten beslist overeenkomen. Raadpleeg bij twijfel een elektricien.

De elektrische veiligheid van het koeltoestel is uitsluitend gegaran- deerd, als het wordt aangesloten op een aardingssysteem dat vol- gens de geldende voorschriften is geïnstalleerd. Aan deze funda- mentele veiligheidsvoorwaarde moet worden voldaan. Laat de elek- trische installatie bij twijfel door een vakman inspecteren.

Het koeltoestel kan alleen betrouwbaar en veilig functioneren, als het op het openbare elektriciteitsnet is aangesloten.

Wanneer de aansluitkabel is beschadigd, moet deze door een door Miele erkende vakman/vakvrouw worden vervangen om gevaar voor de gebruiker te voorkomen.

▶ Meervoudige stopcontacten of verlengsnoeren bieden niet voldoende veiligheid (brandgevaar). Gebruik deze niet voor het aansluiten van het koeltoestel op het elektriciteitsnet.

Wanneer er vocht op spanningvoerende delen of de elektriciteits-kabel komt, kan dat kortsluiting veroorzaken. Gebruik het koeltoestel daarom niet in ruimtes waar met water wordt gespetterd (bijv. garage, waskeuken etc.).

▶ Dit koeltoestel mag niet op een niet-stationaire locatie (bijv. op een schip) worden gebruikt.

▶ Beschadigingen aan het koeltoestel kunnen uw veiligheid in gevaar brengen. Controleer het toestel op zichtbare beschadigingen. Een beschadigd koeltoestel mag niet in gebruik worden genomen.

Bij installatie-, onderhouds- en reparatiewerkzaamheden moet het koeltoestel van het elektriciteitsnet zijn afgekoppeld. Het koeltoestel is van het elektriciteitsnet afgekoppeld als:

• de zekeringen van de elektrische installatie zijn uitgeschakeld of
• de schroefzekering van de elektrische aansluiting er geheel is uitgedraaid of
• de stekker uit het stopcontact is getrokken. Trek bij elektriciteits-kabels met stekker niet aan de elektriciteitskabel, maar bij de stekker om de verbinding met het elektriciteitsnet te verbreken.

▶ Door ondeskundig uitgevoerde installatie-, onderhouds- en reparatiewerkzaamheden kan de gebruiker ernstig gevaar lopen. Installatie-, onderhouds- en reparatiewerkzaamheden mogen alleen door een door Miele geautoriseerde vakman / vakvrouw worden uitgevoerd.

▶ Garantieclaims komen te vervallen als het koeltoestel niet door Miele technici wordt gerepareerd.

▶ Defecte onderdelen mogen alleen door originele Miele-onderdelen worden vervangen. Alleen van deze Miele onderdelen kunnen wij garanderen, dat zij volledig aan onze veiligheidseisen voldoen.

Efficiënt gebruik

Het koeltoestel is voor een bepaalde klimaatklasse (kamertemperatuur) geconstrueerd waarvan de grenzen niet mogen worden overschreden. De klimaatklasse staat aangegeven op het typeplaatje aan de binnenkant van uw koeltoestel. Een te lage kamertemperatuur heeft tot gevolg dat de compressor voor langere tijd afslaat, zodat het toestel de vereiste temperatuur niet kan aanhouden.
Sluit de ventilatiegleuven niet af om te voorkomen dat de luchtgeleiding niet goed functioneert, het stroomverbruik stijgt en onderdelen beschadigd raken.
Indien u vet- of oliehoudende levensmiddelen in het koeltoestel of de deur van het toestel bewaart, voorkom dan dat evt. uitlopend vet of olie in aanraking komt met kunststof delen van het koeltoestel. Hierdoor kunnen spanningsscheuren in de kunststof ontstaan waardoor de kunststof knapt of scheurt.

Bewaar geen stoffen in het koeltoestel die drijfgassen of andere verstuivingsmiddelen bevatten. Wanneer de thermostaat wordt ingeschakeld kunnen vonken ontstaan. Deze kunnen licht ontvlambare producten tot explosie brengen.
Gebruik geen elektrische toestellen in dit koeltoestel, bijv. voor het maken van ijs. Dit om vonken en een explosie te voorkomen.
Bewaar geen blikjes en flessen in de diepvrieszone die koolzuur-houdende dranken bevatten of vloeistoffen die kunnen bevriezen. In dat geval kunnen de blikjes en flessen uit elkaar springen, kunt u let-sel oplopen en kan het toestel beschadigd raken.
Haal flessen die u in de diepvrieszone hebt gelegd om snel te koelen er na maximaal één uur weer uit. Dit om te voorkomen dat de flessen uit elkaar springen, dat u letsel oploopt en dat het toestel beschadigd raakt.
Raak ingevroren levensmiddelen en metalen onderdelen niet met natte handen aan om letsel aan uw handen te voorkomen.
Nuttig ijsblokjes en ijslolly's, vooral waterijsjes, nooit meteen nadat u ze uit de diepvrieszone heeft gehaald om letsel aan lippen en tong te voorkomen.
Vries geheel of gedeeltelijk ontdooide levensmiddelen niet opnieuw in. Gebruik deze levensmiddelen zo snel mogelijk omdat ze anders aan voedingswaarde verliezen en bederven. Als ontdooide levensmiddelen worden gekookt of gebraden kunnen ze wel opnieuw worden ingevroren.
Wanneer u levensmiddelen eet die te lang zijn bewaard, loopt u het risico om voedselvergiftiging op te lopen.

De bewaartijd hangt van vele factoren af, zoals de versheid en kwaliteit van de levensmiddelen en de temperatuur waarop ze worden bewaard. Neem de bewaartips en de uiterste houdbaarheidsdatum van de levensmiddelenfabrikanten in acht.

Gebruik uitsluitend Miele-accessoires om te voorkomen dat garantieaanspraken vervallen. Worden er andere onderdelen gemonteerd of ingebouwd, dan vervalt het recht op waarborg en/of productaansprakelijkheid.

Reiniging en onderhoud

▶ Behandel de deurdichting niet met olie of vet om te voorkomen dat deze in de loop van de tijd poreus wordt.
Gebruik voor het ontdooien en reinigen van het toestel nooit een stoomreiniger, aangezien stoom in aanraking kan komen met spanningvoerende delen van het koeltoestel en zo kortsluiting veroorza-ken.
▶ Scherpe of kantige voorwerpen kunnen de verdamper beschadigen en functioneert het toestel niet meer correct. Gebruik geen voorwerpen met scherpe punt of rand.

- rijp- en ijslagen te verwijderen,

- en vastgevroren ijsbakjes en/of vastgevroren levensmiddelen los te wrikken.

Plaats wanneer u wilt ontdooien nooit elektrische verwarmings-toestellen of kaarsen in het toestel om te voorkomen dat het kunst-stof beschadigd raakt.
Gebruik geen ontdooisprays of andere middelen om te ontdooien. Deze kunnen explosieve gassen vormen, oplosmiddelen of drijfgassen bevatten die het kunststof beschadigen of schadelijk zijn voor de gezondheid.

Transport

Het toestel moet altijd rechtop en in de transportverpakking worden vervoerd.
Het koeltoestel is erg zwaar. Vraag daarom iemand u te helpen met het vervoeren ervan. U zou zich kunnen verwonden en er zou schade kunnen ontstaan.

Wat te doen wanneer u het toestel afdankt

Maak het slot onbruikbaar om te voorkomen dat kinderen in het koeltoestel ingesloten kunnen raken en in levensgevaar komen.
Vrijkomend koelmiddel kan oogletsel veroorzaken. Beschadig geen delen van het koelsysteem, bijv. door

• koelmiddelkanalen van de verdamper open te prikken,
• buisleidingen om te buigen,
• beschermende lagen af te krabben.

Symbool op de compressor (afhankelijk van het model)

Deze waarschuwing is alleen voor de recycling van belang. Bij normaal gebruik bestaat er geen gevaar!

Het is levensgevaarlijk, de olie in de compressor in te slikken of in te ademen.

Het verpakkingsmateriaal

De verpakking beschermt het koude-toestel tegen transportschade. Het ver-pakkingsmateriaal is uitgekozen met het oog op een zo gering mogelijke belasting van het milieu en de mogelijkheden voor recycling.

Door hergebruik van verpakkingsmateriaal wordt er op grondstoffen bespaard en wordt er minder afval geproduceerd. Uw vakhandelaar neemt de verpakking over het algemeen terug.

Het afdanken van het oude toestel

Oude elektrische en elektronische toestellen bevatten meestal nog waardevolle materialen. Ze bevatten echter ook stoffen, mengsels en onderdelen die nodig zijn geweest om de toestellen goed en veilig te laten functioneren. Wanneer u uw oude toestel bij het gewone afval doet of er op een andere manier niet goed mee omgaat, kunnen deze stoffen schadelijk zijn voor de gezondheid en het milieu. Doe uw oude toestel daarom nooit bij het gewone huisafval.

Lever het in bij een gemeentelijk inza- meldepot voor elektrische en elektro- nische toestel, bij uw vakhandelaar of bij Miele. U bent wettelijk zelf verant- woordelijk voor het wissen van eventue- le persoonlijke gegevens op het af te danken toestel.

Let erop dat de buisleidingen van uw koeltoestel niet worden beschadigd, totdat het op vakkundige en milieu-vriendelijke wijze wordt verschroot.

Alleen dan kunt u er zeker van zijn dat de koelmiddelen in het koelsysteem en de olie in de compressor niet in het milieu terechtkomen.

Het oude toestel moet tot die tijd buiten het bereik van kinderen worden bewaard. Voor meer informatie, raadpleegt u het hoofdstuk: "Veiligheidsinstructies en waarschuwingen" van de gebruiksaanwijzing.

Energie besparen

	Normaal energieverbruik Te	hoog energieverbruik
Plaatsing en onderhoud	Plaats het toestel in een ge-ventileerde ruimte.	In gesloten, niet geventileerde ruimtes.
	Stel het toestel niet bloot aan zonnestralen.	Direct blootgesteld aan zon-nestralen.
	Plaats het toestel niet naast een warmtebron.	Naast een warmtebron (ver-warming, fornuis).
	Bij een ideale omgevings-temperatuur van ca. 20 °C.	Bij een hoge omgevingstem-peratuur.
	Dek ventilatieroosters niet af en maak ze regelmatig stof-vrij.	Met ventilatieroosters die zijn afgedekt of vol zitten met stof.
	Compressor en metalen rooster (warmtewisselaar) aan de achterwand van het toestel worden minstens 1x per jaar stofvrij gemaakt.	Compressor en metalen rooster (warmtewisselaar) aan de achterwand van het toestel zitten vol met stof.
Temperatuur-instelling	Diepvrieszone: -18°C Bij lage	temperatuurinstel-ling: hoe lager de tempera-tuur in de koel-, resp. diep-vrieszone, des te hoger het energieverbruik.
Gebruik Plaats de p	ateaus, laden en vakken zoals bij levering.
	Open de deur alleen indien nodig en zo kort mogelijk. Leg levensmiddelen bij het inruimen meteen op de goede plek.	Deur vaak en lang openen betekent koudeverlies en instroom van warme lucht in het toestel. Het toestel heeft tijd nodig om daartegenop te koelen en de compressor moet langer werken.
	Neem bij het boodschappen doen een koeltas mee en leg de levensmiddelen zo snel mogelijk in het toestel. Plaats levensmiddelen die u uit het toestel neemt zo snel mogelijk weer terug, voordat ze warm worden. Laat warme gerechten en dranken eerst buiten het toestel afkoelen.	Zijn levensmiddelen nog warm wanneer ze in het koeltoestel worden gelegd, ontstaat er warme lucht in het koeltoestel. Het toestel heeft tijd nodig om daartegenop te koelen en de compressor moet langer werken.
	Leg de levensmiddelen alleen afgedekt of verpakt in het toestel.	Wanneer vloeibare stoffen in de koelzone condenseren, neemt de koelcapaciteit af.
	Zorg ervoor dat vakken en laden niet te zwaar worden beladen, zodat de lucht kan circuleren.	Als de luchtcirculatie afneemt, wordt de koelcapaciteit minder.

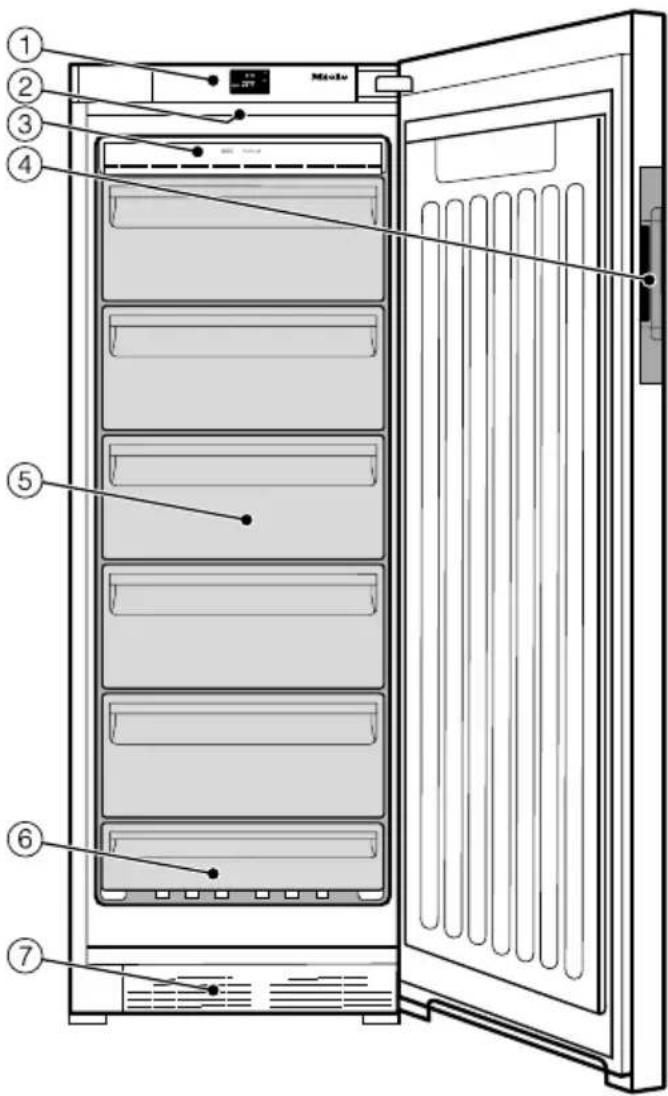

Op deze afbeelding wordt bijvoorbeeld een toestelmodel weergegeven.

① Bedieningspaneel met display
② Binnenverlichting
③ NoFrost module
④ Handgreep met deuropener (Click2open)
⑤ Diepvriesladen (aantal afhankelijk van het model)
⑥ Bovenste diepvrieslade te gebruiken als diepvriesplateau
⑦ Ventilatieroosters

De grepen bovenaan en de wieltjes onderaan aan de achterkant van het toestel maken de opstelling van het toestel gemakkelijk.

Symbolen in het display

Bediening

Symbool Functie
➊	Standby Koeltoestel inschakelen
Ⓧ	Instellingsmodus Instellingen uitvoeren (zie "Het wijzigen van instellingen")
-/+	Min / Plus Instelling wijzigen (bijv. temperatuur)
OK	Instelling bevestigen
< />	Navigatiepijl links / rechts	Door de instellingsmodus bladeren om een instelling te selecteren
⇐	Terug Menuniveau verlaten

Informatie

Symbool Betekenis
	Standby Het koeltoestel is elektrisch aangesloten, maar niet ingeschakeld.
[TC60]	Vrieszone Temperatuurweergave van de diepvrieszone
[X62C]	SuperFrost Functie kan afhankelijk van de koelzone worden gekozen (zie "SuperKoelen en SuperFrost gebruiken").
[80HD]	Temperatuuralarm Waarschuwing (zie "Wat te doen als ... - Meldingen op het display".
	Deuralarm	Waarschuwing (zie "Wat te doen als ... - Meldingen op het display".
	Stroomstoring	Waarschuwing (zie "Wat te doen als ... - Meldingen op het display".

Bijgeleverde accessoires

Bakje voor ijsblokjes

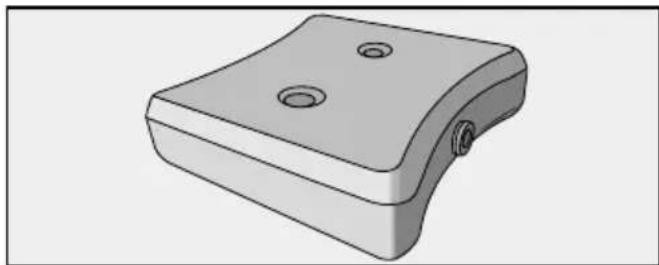

Door een koude-accu te gebruiken voorkomt u dat de temperatuur in de diepvrieszone bij een stroomuitval te snel stijgt. Zo kunt u de levensmiddelen in ieder geval nog iets langer bewaren.

Na ca. 24 uur bereikt de koude-accu zijn maximale koelcapaciteit.

Bij te bestellen accessoires

Het Miele-assortiment omvat tal van handige accessoires, alsmede reini-gings- en onderhoudsmiddelen die speciaal op uw koeltoestel zijn afgestemd.

Universeel microvezeldoekje

Het microvezeldoekje is handig bij het verwijderen van vingerafdrukken en ander licht vuil op roestvrijstalen fronten, panelen, ramen, meubels enz.

Bij te bestellen accessoires kunt u bij Miele (zie achterin deze gebruiksaanwijzing), in de webshop van Miele of bij de Miele-vakhandelaar verkrijgen.

Voor het eerste gebruik

Verpakkingsmateriaal

■ Verwijder al het verpakkingsmateriaal uit de binnenruimte.

Beschermfolie

Als beveiliging tijdens het transport is het koeltoestel voorzien van een beschermfolie.

■ Trek de beschermfolie pas weg nadat u het koeltoestel op zijn plaats hebt opgesteld.

Reiniging en onderhoud

Volg daarvoor beslist de betreffende instructies in het hoofdstuk: "Reiniging en onderhoud".

■ Reinig de binnenkant van het toestel en de toebehoren.

Het toestel aansluiten

■ Sluit het koeltoestel aan op het elektriciteitsnet, zoals wordt beschreven in hoofdstuk "Elektrische aansluiting".

Simple white power button icon on gray background (no text or symbols)

Standby

In het display verschijnt ⏻.

Touchscreen (display)

⚠️ Het touchscreen (display) kan door puntige of scherpe voorwerpen (zoals pennen) bekrast raken.

Raak het display uitsluitend met uw vingers aan.

Bij aanraking worden kleine elektrische ladingen afgegeven die een elektrische impuls creëren die het display herkent. Het display reageert niet op contact met voorwerpen.

Als uw vingers koud zijn, reageert het display mogelijk niet.

Koeltoestel inschakelen

Voordat u voor de eerste keer levens-middelen in het toestel legt, kunt u het toestel het beste een ca. 4 uur laten voorkoelen.

Leg de levensmiddelen pas in de diepvrieszone wanneer de temperatuur in deze zone laag genoeg is (minstens -18 °C).

Simple white power button icon on gray background (no text or symbols)

Standby

■ Druk kort op ⏻.

Op het display verschijnt ca. 3 secon- den lang in het Duits de melding Miele - Willkommen.

Is dat niet mogelijk en 📋 verschijnt op het display, dan is de vergrendeling ingeschakeld (zie hoofdstuk: 'Instellingen wijzigen', paragraaf: 'Vergrendeling in-/uitschakelen - Vergrendeling kort ontgrendelen'.

Startscherm

Het startscherm verschijnt.

De binnenverlichting gaat aan. De koelzone is ingeschakeld en begint te koelen. Deze stelt zich in op de ingestelde temperatuur van -18 °C.

Startscherm

Vanuit het startscherm kunt u alle instellingen uitvoeren.

Het display bestaat hiervoor uit meer- dere velden:

In het linker veld staat de temperatuurweergave.

Dit temperatuurbereik wordt ook met **** aangegeven.

Hier kunt u de temperatuur instellen of wijzigen en de functie Superkoelen kiezen (zie 'Superkoelen gebruiken').

In het rechter veld bevindt zich de instellingsmodus '≡.

Door het symbool aan te raken, komt u in de instellingsmodus. Hier kunt u verdere instellingen kiezen (zie "Instellingen wijzigen").

Koeltoestel uitschakelen

In de instellingsmodus kunt u het koel-toestel uitschakelen (zie ook: "Instel-lingen wijzigen").

Startscherm

■ Druk op '≡.

■ Blader met de pijltoetsen < of > tot ⏻ verschijnt.

Koeltoestel uitschakelen

■ Druk op ⏻.

De temperatuurweergave in het display dooft en ⏻ brandt.

De binnenverlichting gaat uit. De koeling wordt uitgeschakeld.

dooft na ca. 10 minuten. Het display wordt zwart en de EnergieSpaar-modus verschijnt.

Bij langdurige afwezigheid

⚠️ Als het toestel bij langdurige afwezigheid wordt uitgeschakeld, maar niet gereinigd, bestaat er gevaar voor schimmelvorming als de deur van het toestel gesloten blijft. Reinig het toestel.

Wanneer u het toestel langere tijd niet meer gebruikt, doe dan het volgende:

■ schakel het koeltoestel uit,
■ trek de stekker uit het stopcontact of schakel de hoofdschakelaar uit,
■ Reinig het toestel.
■ laat de deur open staan om het toestel te luchten en te voorkomen dat er geurtjes ontstaan.

Het is voor de houdbaarheid van de levensmiddelen zeer belangrijk dat de juiste temperatuur wordt ingesteld. Door micro-organismen bederven de levensmiddelen erg snel. De temperatuur beïnvloedt de snelheid waarmee de micro-organismen groeien. Hoe lager de temperatuur, des te langzamer de micro-organismen groeien en des te langer het duurt voordat de levensmiddelen bederven. Wanneer u voor het bewaren van levensmiddelen de juiste temperatuur instelt kunt u daarmee be-derf voorkomen of vertragen.

Om verse levensmiddelen in te vriezen en om levensmiddelen over een lange tijd te bewaren is een temperatuur nodig van -18 °C. Bij deze temperatuur is de groei van micro-organismen vrijwel uitgesloten. Zodra de temperatuur stijgt tot boven -10 °C, begint de ontbinding door micro-organismen en zijn de levensmiddelen minder lang houdbaar. Daarom mogen geheel of gedeeltelijk ontdooide levensmiddelen pas opnieuw worden ingevroren nadat ze eerst zijn verwerkt (koken of braden). De meeste micro-organismen worden door de ho-ge temperaturen vernietigd.

De temperatuur in het toestel stijgt als

• u vaak en gedurende lange tijd de deur van het toestel opent,
• er meer levensmiddelen in het toestel worden opgeslagen;
• de temperatuur van de levensmiddelen hoger is, wanneer ze worden opgeslagen,
• de omgevingstemperatuur hoger is. Het koeltoestel is geconstrueerd voor een bepaalde klimaatklasse. Een kli-

maatklasse is een temperatuurbereik waar de kamertemperatuur niet boven of onder mag liggen.

Temperatuurweergave

Startscherm

Het kan zeker een paar uur duren voordat de gewenste temperatuur wordt bereikt en constant wordt aangegeven. Dit hangt o.a. van de kamertemperatuur en de instelling af.

⚠️ Is de temperatuur in de diepvrieszone vrij lange tijd hoger dan -18 °C, controleer dan of de diepvriesproducten geheel of gedeeltelijk zijn ontdooid. Is dat het geval, gebruik deze levensmiddelen dan zo snel mogelijk of kook of braad ze, alvorens ze opnieuw in te vriezen!

Temperatuur instellen

■ Raak in het display de temperatuur-weergave aan.

De eerder ingestelde temperatuur verschijnt.

■ Verlaag of verhoog de temperatuur met — en +.
■ Raak direct nadat u de temperatuur ingesteld heeft OK aan om uw invoer te bevestigen.
■ U kunt ook 8 seconden wachten nadat u de laatste toets aangeraakt heeft. De temperatuur wordt dan automatisch overgenomen.

Tip: De nieuwe instelling wordt ook bevestigd en overgenomen als u de deur sluit.

Daarna verschijnt in de temperatuur-weergave de werkelijke temperatuur, die op dat moment in het toestel heerst.

Mogelijke temperatuurinstellingen

De temperatuur is instelbaar van -14 °C tot en met -28 °C.

Tip: Heeft u de temperatuur gewijzigd, controleer dan de temperatuurweergave en wel na ca. 6 uur wanneer er weinig levensmiddelen in het toestel liggen en na ca. 24 uur wanneer het toestel goed vol zit. Pas dan is de ingestelde temperatuur bereikt.

■ Is de temperatuur dan nog te hoog of te laag, wijzig de temperatuur dan.

U kunt de functie Superfrost ✉ inschakelen.

Functie SuperFrost

Om verse levensmiddelen optimaal in te vriezen kunt u de functie SuperFrost het beste voor het invriezen van verse levensmiddelen inschakelen. Zo worden de levensmiddelen snel tot in de kern ingevroren en blijven voedingswaarde, vitaminen, vorm en smaak behouden.

Uitzonderingen:

• Als u reeds ingevroren levensmiddelen in het toestel plaatst.
• Wanneer u dagelijks slechts max. 2 kg verse levensmiddelen invriest.

Schakel SuperFrost 6 uur voordat u de in te vriezen levensmiddelen in het toestel legt, in.

Wilt u gebruik maken van de maximale vriescapaciteit, schakel de SuperFrost dan 24 uur van te voren in.

Zodra u SuperFrost hebt ingeschakeld, werkt het koeltoestel met maximale koelcapaciteit en de temperatuur in het toestel daalt.

SuperFrost wordt automatisch na ca. 65 uur uitgeschakeld. Hoe lang het duurt is afhankelijk van de hoeveelheid verse levensmiddelen die in de vrieskast is gelegd.

Tip: Om energie te sparen, kunt u SuperFrost zelf uitschakelen zodra er een constante temperatuur van de diepvrieszone van minstens -18 °C bereikt is. Controleer de temperatuur in de diepvrieszone.

Na het uitschakelen van de SuperFrostfunctie werkt het koeltoestel weer met normaal vermogen.

SuperFrost uitschakelen

■ Raak in het display de temperatuur-weergave aan.

In het display verschijnen de actuele temperatuur en ⚙️.

■ Druk op ✉.
- Het symbool kleurt oranje, de functie is gekozen.
- Het symbool kleurt wit, de functie is niet gekozen.
■ Raak OK aan, om de invoer te bevestigen.
■ Of wacht 8 seconden nadat u de laatste toets aangeraakt heeft. De invoer wordt dan automatisch overgenomen.

De functie SuperKoelen, resp. SuperFrost is in- of uitgeschakeld.

Een gekozen functie weergeven

■ Raak in het display de temperatuur-weergave aan.

In het display verschijnt de actuele temperatuur. Het symbool voor de gekozen functie is oranje verlicht.

Dit koeltoestel is uitgerust met een waarschuwingssysteem, waarmee wordt voorkomen dat de temperatuur in het toestel ongemerkt stijgt en dat er teveel energie verloren gaat, bijv. wanneer de deur openstaat.

Temperatuuralarm

Is de temperatuur vrij lange tijd hoger geweest dan -18°C, controleer dan of de ingevroren levensmiddelen geheel of gedeeltelijk zijn ontdooid. Is dat het geval, verbruik deze levensmiddelen dan zo snel mogelijk of kook of braad ze, alvorens ze opnieuw in te vriezen.

Of het toestel een temperatuur te hoog of te laag vindt, is afhankelijk van de ingestelde temperatuur.

Het temperatuuralarm verschijnt alleen in het startscherm en niet tijdens een instelling.

Een temperatuuralarm verschijnt vóór een deuralarm.

- u het toestel inschakelt en de temperatuur die op dat moment in een temperatuurzone heerst te veel verschilt van de temperatuur die u heeft ingesteld,

• u ingevroren levensmiddelen hersorteert of uit het toestel haalt en er daarbij te veel warme lucht binnenstroomt,
• u een vrij grote hoeveelheid levensmiddelen invriest,
• de stroom is uitgevallen;
• het koeltoestel defect is.

Zodra de juiste temperatuur weer is bereikt, schakelt de zoemer uit en dooft

Temperatuuralarm voortijdig uitschakelen en warmste temperatuur opvragen

Hindert de zoemer u, dan kunt u deze voortijdig uitschakelen. Tevens kunt u de warmste temperatuur opvragen, die in de diepvrieszone heerst.

■ Druk op ⚠️⚠️.

De storingsmelding werd bevestigd en de zoemer gaat uit. In het display verschijnt het startscherm: In de temperatuurweergave van de diepvrieszone verschijnt ca. 1 minuut lang de warmste temperatuur dit tot dat moment heerste in de diepvrieszone. Daarna verschijnt in de temperatuurweergave de actuele temperatuur in de diepvrieszone.

U kunt de knipperende temperatuur-weergave voortijdig verlaten.

■ Raak de temperatuurweergave van de diepvrieszone aan.

De hoogste aangegeven temperatuur verdwijnt uit het display. Daarna verschijnt daar de temperatuur van dat moment.

Deuralarm

Dit toestel heeft een waarschuwingssysteem dat in werking treedt wanneer de deur te lang openstaat. Daarmee wordt voorkomen dat er onnodig veel energie wordt verbruikt en dat het voor de opgeslagen diepvriesproducten te warm wordt.

Als de toesteldeur lang open staat, wordt in de temperatuurweergave geel verlicht. Bovendien klinkt er viermaal een zoemer. Als de alarmsituatie niet wordt beëindigd of wordt de zoemer niet voortijdig uitgeschakeld, toont de zoemer met intervallen na ca. 3 minuten.

De tijd voordat het deuralarm gaat is afhankelijk van de aantal minuten dat daarvoor is ingesteld. (vanuit de fabriek is 2 minuten ingesteld). U kunt het deuralarm ook uitschakelen. Zie hoofdstuk: "Instellingen wijzigen - "Volume geluidssignalen instellen/uitschakelen").

Zodra de deur wordt gesloten, houdt de zoemer op en gaat ⏻ uit.

Het deuralarm verschijnt alleen in het startscherm.

Wanneer het toestel in de instelmodus staat, wordt het deuralarm of een andere foutmelding automatisch onderdrukt. Op het display brandt wel het symbool voor het alarm. Er verschijnt geen systeem, en er klinkt geen zoemer.

Als geen zoemer klinkt, hoewel er sprake is van deuralarm, werd de zoemer in de instellingsmodus uitgeschakeld. (Zie hoofdstuk: "Instellingen wijzigen - "Volume geluidssignalen instellen/uitschakelen").

Deuralarm voortijdig uitschakelen

Hindert de zoemer u, dan kunt u deze voortijdig uitschakelen.

■ Druk op 📄.

In de temperatuurweergave verschijnt de effectieve temperatuur. De zoemer houdt op.

Overzicht van de instellingen

De volgende instellingen kunnen worden geactiveerd of gewijzigd. De fabrieksin- stellingen zijn in de tabel in het vet gedrukt of verschijnen als gemarkeerd niveau in de segmentbalk.

Instelling Selectie / Fabrieksinstelling
➊ Kookwekker gebruiken(QuickCool Timer)		0:00 - 9:59 u:min
Vergrendeling in-/uitschakelen Aan / Uit
[2X8T] Koeltoestel uitschakelen OK
[04H3] Sabbatmodus in-/uitschakelen Aan (symbool oranje) / Uit
[03DC] Tijd tot het deuralarm wijzigen Stand 1 - 7 (Stand 1 = 30 sec.) ┌─┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐─────────────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐────ーン
[4808] Miele@home Systemeinstellungen(Nur sichtbar bei eingesetztem Kommunikationsstick)		Weitere Einstellmöglichkeiten: siehe auf den folgenden Seiten "Erklärungen zu den jeweiligen Einstellungen - Miele@home Systemeinstellungen"
[SG] SmartGrid(Nur sichtbar bei eingesetztem Kommunikationsstick)
Toetsgeluid in-/uitschakelen Aan / Uit
[03ZH] Volume waarschuwings- ge-luidssignalen instellen/uitscha-kelen		uit - stand 7 ┌─┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┘
[AASW] Lichtsterkte display instellen Stand 1 - 7 ┌─┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐───────┐────ーン
[H4ZA] Aanpassen van de tempera-tuureenheid		°C / °F
➀ Demomodus (alleen zichtbaar, indien ingeschakeld)		Uit
[7CSZ] Fabrieksinstellingen resetten		➁

Instellingen wijzigen

i Informatie over uw koeltoestel oproepen	Controlelampjes (belangrijk voor het melden van een storing bij de afdeling klantcontacten van Miele!)
Herinnering: ventilatieroosters reinigen	Aan (symbool oranje) / Uit

In de instellingsmodus · kunt u be-paalde instellingen uitvoeren en ge-wenste functies kiezen en uw koeltoe-stel aanpassen aan uw gewoonten.

Verdere uitleg en informatie over deze instellingen vindt u op de volgende bladzijden.

Wanneer het toestel in de instellingsmodus staat, wordt het deuralarm of een andere foutmelding automatisch onderdrukt. Er verschijnt geen symbool en er klinkt geen zoemer. Uitzondering: In geval van een toestelstoring (F+cijfers) wordt de instellingsmodus direct verlaten. De storingscode verschijnt en een zoemer klinkt (zie "Wat te doen, als ... - Meldingen in het display).

Het oproepen van de instellingsmodus

Startscherm

■ Druk op '≡.

■ Blader met de pijltoetsen < of > naar links en rechts.

Midden in het display verschijnt het symbool van de instelling die u kunt kiezen.

Rechts en links op de achtergrond ziet u de symbolen van de volgende mogelijke instelling zichtbaar, deze kunt u echter niet kiezen.

Tip het symbool van de gewenste instelling aan (zie ook "Overzicht Instellingen").

Naar gelang welke instelling u kiest zijn er twee mogelijkheden:

1. U komt in een submenu en kunt nu een instelling kiezen of een waarde invoeren.

2. U kiest de instelling direct. Het symbool kleurt oranje en bevestigt hierdoor uw keuze. Kleurt het symbool wit, dan is de functie niet geactiveerd.

Het invoeren van waarden

Alle gegevens die u hebt ingevoerd, dient u met OK te bevestigen. Bevestigt u deze niet, dan verschijnt na ca. 15 seconden het startscherm en de ingestelde of gewijzigde waarden kunnen dan niet worden overgenomen.

Menuniveau verlaten ("Terug" ↩)

U kunt met ↩ teruggaan naar het vorige scherm.

Alle instellingen die u tot dat moment heeft uitgevoerd en niet met OK heeft bevestigd, worden niet opgeslagen.

Uitleg over de desbetreffende instellingen

Kookwekker ⏻ (QuickCool Timer) gebruiken

De kookwekker kunt u onder meer gebruiken als u iets buiten de oven bereidt, bijvoorbeeld voor het koelen van deeg. Het geluidssignaal herinnert u aan het ingestelde tijdstip.

U kunt een kookwekkertijd van maximaal 9 uur en 59 minuten instellen.

- Een kookwekkertijd instellen

■ Druk op ⏻.
■ Stel met + of - de uren in.
■ Bevestig met OK.

De ingestelde uren worden overgenomen. U kunt nu de minuten instellen.

■ Stel met + of - de minuten in.
■ Bevestig met OK.

De ingestelde minuten worden overgenomen. De ingestelde kookwekkertijd loopt nu af. Wordt de toesteldeur weer geopend, dan verschijnt de aflopende kookwekkertijd in het display. Na ca. 3 seconden verschijnt het startscherm.

Als u de kookwekkertijd controleert of corrigeert, wordt de aflopende kook-wekkertijd gestopt.

Bij een stroomstoring of bij het herin- schakelen van de stroom, wordt de kookwekkertijd die u vooraf hebt inge- voerd, gewist.

- Kookwekkertijd is afgelopen

Er klinkt een akoestisch signaal en knippert.

■ Raak het display aan.

Het startscherm verschijnt.

- Kookwekkertijd corrigeren

■ Open de toesteldeur.

⊕ en de aflopende kookwekkertijd verschijnen ca. 3 seconden lang in het display.

■ Raak tijdens deze tijd de aflopende kookwekker aan.

■ Raak ♀ aan om een ingestelde kookwekkertijd te corrigeren. Handel hierbij op dezelfde wijze als bij het invoeren van de kookwekkertijd (zie "Kookwekkertijd instellen").

- Kookwekkertijd wissen

■ Open de toesteldeur.

☑ en de aflopende kookwekkertijd verschijnen ca. 3 seconden lang in het display.

■ Raak tijdens deze tijd de aflopende kookwekker aan.

■ Raak 📁 aan om een ingestelde kook-wekkertijd te wissen.

In het display verschijnt het start- scherm.

U kunt een ingevoerde kookwekkertijd ook in de instellingsmodus corrigeren of wissen.

Met de vergrendeling kunt u voorkomen dat per ongeluk:

- een andere temperatuur wordt ingesteld;

– de SuperFrost wordt ingeschakeld

- en dat instellingen worden gewijzigd. Het uitschakelen van de vergrendeling is natuurlijk wel mogelijk.

Hiermee kan worden voorkomen dat bijv. kinderen iets aan de bediening van het toestel veranderen.

Na een stroomstoring blijft een vergrendeld toestel vergrendeld.

- Vergrendeling 🔒 kort ontgrendelen

■ Raak het display aan.

In het display verschijnt 🔒.

■ Raak 📁 gedurende ca. 6 seconden aan.

U kunt nu verdere instellingen uitvoeren. Wordt de toesteldeur weer gesloten, dan is de vergrendeling weer ingeschakeld.

- Vergrendeling uitschakelen 🔒

■ Raak het display aan.

In het display verschijnt 🔒.

■ Raak 📋 gedurende ca. 6 seconden aan.

Het startscherm verschijnt.

■ Druk op '≡.

Kies

brandt oranje.

■ Druk op 🔒.

verschijnt in het display. De vergrendeling is uitgeschakeld.

Koeltoestel uitschakelen ⏻

Met deze functie kunt u het gehele koel-toestel uitschakelen.

De temperatuurweergave in het display dooft en ⏻ brandt.

De binnenverlichting van de koelzone gaat uit. De koeling wordt uitgeschakeld.

dooft na ca. 10 minuten en het display is zwart (EnergieSpaar-modus).

Sabbatmodus iii in-/uitschakelen

Het koeltoestel beschikt over een sabbatmodus, die kan worden gebruikt ter ondersteuning van religieuze gebruiken.

De volgende functies zijn dan uitgeschakeld:

– de binnenverlichting wanneer de deur wordt geopend;

- alle geluidssignalen en optische signalen;

- de kookwekker (als deze daarvòor was ingeschakeld).

Tevens kunt u in de instellingsmodus '≡ geen instellingen uitvoeren.

De sabbatmodus wordt na ca. 120 uur automatisch uitgeschakeld.

Let erop dat de deur van het toestel stevig gesloten is, omdat optische en akoestische waarschuwingen zijn uitgeschakeld.

Nu ziet u in het display 🌿️ wit verlicht.

Na ca. 3 seconden dooft jj en het display is zwart.

- Sabbatmodus voortijdig uitschakelen

■ Raak het display aan.

In het display verschijnt 🌿.

■ Druk op iii.

brandt oranje.

■ Druk op iii.

jj brandt wit. De functie is uitgeschakeld.

Tijd tot het deuralarm 📋 instellen

Het koeltoestel beschikt over een deuralarm. Als een toesteldeur langer open staat, klinkt een zoemer (indien niet uitgeschakeld; zie "Volume waarschu-wings- geluidssignalen instellen/uitschakelen") en in het display brandt 📋 (zie "Temperatuur- en deuralarm . Deuralarm").

U kunt in de streepjesbalk de tijd tot het activeren van het deuralarm 📋 instellen:

De tijd kunt u stapsgewijs in stappen 30 seconden instellen, beginnend met 30 seconden (stand 1 = 1 vol segment) tot maximaal 3 minuten en 30 seconden (stand 7 = 7 volle segmenten).

In het display verschijnt 📤.

■ Bevestig met OK.

In het display verschijnt 📊.

■ Bevestig met OK.

Toetsgeluid 📁/ 📁 in-/uitschakelen

Bij elke keer aanraken van een selecteerbaar veld in het display klinkt een toetssignaal. Dit kunt u inschakelen of uitschakelen.

Volume waarschuwings- geluidssignalen 📁 instellen/uitschakelen

U kunt in de streepjesbalk het volume van de waarschuwings- en geluidssignalen instellen:

Wanneer alle segmenten gevuld zijn, is het maximumvolume gekozen.

Wanneer er geen segment gevuld is, is het waarschuwings- en geluidssignaal uitgeschakeld. verschijnt.

De wijziging van volume wordt tijdens het afstellen uitgevoerd.

De waarschuwings- en geluidssignalen bij een temperatuuralarm, een storingsmelding, een stroomstoring en een ingestelde kookwekkertijd kunnen niet worden uitgeschakeld.

Lichtsterkte display ⚙ instellen

U kunt in de streepjesbalk de lichtsterkte van het display instellen:

Wanneer alle segmenten gevuld zijn, is het maximumvolume gekozen.

De wijziging van de lichtsterkte wordt tijdens het afstellen zichtbaar.

Temperatuureenheid °C/°F instellen

U kunt voor de weergave van de temperatuur in het display kiezen uit graden Celsius °C of graden Fahrenheit °F.

Demomodus | uitschakelen

Met deze functie kan de vakhandel het toestel presenteren zonder de koeling in te hoeven schakelen. Voor particulier gebruik is deze functie niet relevant.

Als de demomodus standaard ingeschakeld is, verschijnt in het display I. U kunt de functie hier uitschakelen.

Als de demomodus uitgeschakeld is, kan deze functie niet via instellingsmodus '≡ weer ingeschakeld worden.

Fabrieksinstellingen 📁 resetten

Alle instellingen van het koeltoestel worden teruggezet op de fabrieksinstelling en het koeltoestel wordt uitgeschakeld.

Informatie i oproepen

Op het display ziet u de toestelgegevens (type toestel en fabricagenummer).

Tip: Deze toestelgegevens zijn belangrijk voor het melden van een storing bij de afdeling klantcontacten van Miele!

Als u bevestigt met OK, verlaat u het in- formatiedisplay.

- Licenties weergeven

U kunt licenties die in gebruik zijn onder © laten weergeven.

Herinnering: ventilatieroosters Ⓧ reinigen

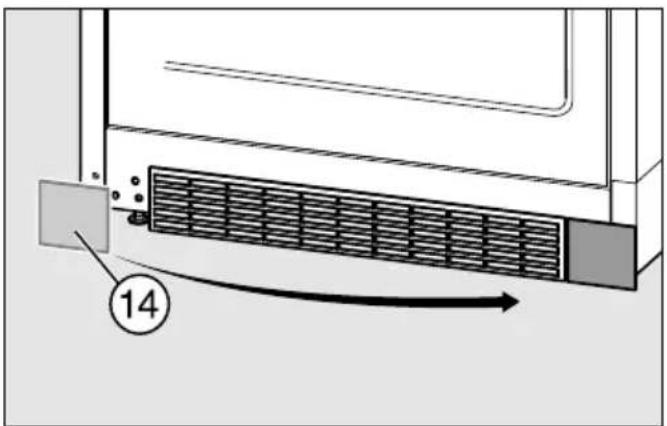

Het koeltoestel is in de sokkel uitgerust met een ventilatierooster.

Is dit ventilatierooster geactiveerd, dan wordt u na ca. 12 maanden eraan herinnert het ventilatierooster van stof te ontdoen (zie "Reiniging en onderhoud - Ventilatierooster reinigen") In het display verschijnt dan ☒ en er klinkt een geluidssignaal (mits ingeschakeld).

Tip: Reinig het ventilatierooster met een borsteltje of een stofzuiger (gebruik daarvoor bijv. de reliëfborstel voor Miele-stofzuigers).

Stof op de ventilatieopeningen verhoogt het energieverbruik.

Door het symbool aan te raken, bevestigt u de melding. De teller wordt gere-set en het startscherm verschijnt weer.

Maximale vriescapaciteit

Om de levensmiddelen zo snel mogelijk tot in de kern in te vriezen, mag de maximale vriescapaciteit niet worden overschreden. De maximale vriescapaciteit binnen 24 uur staat op het typeplaatje "Vriescapaciteit ...kg/24 uur".

De maximale vriescapaciteit die vermeld staat op het typeplaatje is gebaseerd op de norm DIN EN ISO 15502.

Wat gebeurt er bij het invriezen van verse levensmiddelen?

Verse levensmiddelen moeten zo snel mogelijk tot in de kern worden ingevroren. Alleen zo blijven voedingswaarde, vitaminen, vorm en smaak behouden.

Hoe langzamer de levensmiddelen in-vriezen, des meer vocht komt er uit iedere cel vrij. Dit vocht komt in de tus-senruimten terecht. De cellen gaan krimpen. Wanneer de levensmiddelen ontdooien komt slechts een deel van het vocht dat eerder vrijkwam in de cel-len terug. Praktisch betekent dit dat de levensmiddelen veel vocht verliezen. Dat ziet u aan de grote waterplas die zich om de levensmiddelen vormt wan-neer deze ontdooien.

Als levensmiddelen snel zijn doorgevroren, heeft de celvloeistof minder tijd om uit de cellen naar de tussenruimten te lopen. De cellen krimpen veel minder. Tijdens het ontdooien kan de slechts geringe hoeveelheid vloeistof die naar de tussenruimten was gelopen, terugkeren naar de cellen, zodat het vochtverlies zeer gering is. Er ontstaat slechts een kleine waterplas!

Diepvriesproducten bewaren

Wilt u diepvriesproducten bewaren, controleer dan al tijdens de aankoop in de winkel:

– de verpakking op beschadigingen,

- de houdbaarheidsdatum en

- de temperatuur van de diepvrieskist in de winkel. Als deze hoger is dan -18°C, dan zijn de diepvriesproducten niet zo lang houdbaar.

■ Koop diepvriesproducten pas op als u de andere boodschappen al heeft gedaan en transporteer ze in krantenpapier of in een koelzak.

■ Leg de diepvriesproducten thuis direct in het apparaat.

⚠ Vries geheel of gedeeltelijk ont-dooide levensmiddelen niet opnieuw in. Pas nadat u deze levensmiddelen hebt gekookt of gebraden kunt u ze opnieuw invriezen.

Zelf levensmiddelen invriezen

Vries uitsluitend verse levensmid- delen in perfecte staat in!

Houd bij het invriezen rekening met het volgende

• Volgende levensmiddelen zijn geschikt om in te vriezen:
  vers vlees, gevogelte, wild, vis, groenten, kruiden, onbewerkt fruit, zuivelproducten, bakproducten, voedselresten, eigeel, eiwit en talrijke kant-en-klaarproducten.
• Volgende zaken zijn niet geschikt om in te vriezen:
  wijndruiven, bladsalade, radijsjes, rammenas, zure room, mayonaise, volledige eieren in de schaal, uien, hele onbewerkte appels en peren.
• Om kleur, smaak, aroma en vitamine C te behouden kunt u groenten en fruit het beste voor het invriezen blancheren. Breng daartoe een pan water aan de kook, voeg het voedsel daar portiegewijs aan toe, laat het daar 2 - 3 minuten in liggen, haal het eruit, laat het snel in koud water afkoelen en laat het uitlekken.
• Mager vlees is beter geschikt om te worden ingevroren dan vet vlees en het kan aanmerkelijk langer worden bewaard.
• Leg tussen koteletten, biefstukjes, schnitzels enz. telkens een stukje huishoudfolie om te voorkomen dat stukken vlees aan elkaar vastvriezen.
• Kruid en zout verse levensmiddelen en geblancheerde groente voor het invriezen niet. Kruid en zout reeds

bereide gerechten voor het invriezen slechts licht. Sommige kruiden veranderen de smaakintensiteit van de gerechten.

- Laat warme gerechten en dranken eerst buiten het koeltoestel afkoelen om te voorkomen dat reeds ingevroren levensmiddelen beginnen te ont-dooien en het energieverbruik stijgt.

Verpakken

■ Vries de levensmiddelen per portie in.

Geschikte verpakking

• Kunststoffolie
  – Buisfolie van polyethyleen
• Aluminiumfolie
  – Diepvriesdozen

Ongeschikte verpakking

• Pakpapier
• Perkamentpapier
• Cellofaan
• Afvakzakjes
• gebruikte boodschappentassen

■ Druk de lucht uit de verpakking.
■ Sluit de verpakking goed af met

- Rubberringen

- Kunststof clips

- Touw of

- koudebestendig plakband.

Tip: Zakjes en buisfolie uit polyethyleen kunt u ook met een folielastoestel dichtlassen.

■ Doe een sticker op de verpakking met inhoud en invriesdatum.

Voor het inruimen

■ Als u meer dan 1 kg verse levensmiddelen dient in te vriezen, dient u enige tijd vooraf de functie "Superfrost" in te schakelen (zie "Superfrost gebruiken").

De levensmiddelen die al zijn ingevroren krijgen zo een koudereserve.

Het inruimen

⚠️ De volgende maximale belastingen moeten worden in acht genomen:

• vrieslade = 25 kg
• Glazen plaat = 35 kg

Leg in te vriezen levensmiddelen niet tegen reeds ingevroren levensmiddelen om te voorkomen dat de laatste gaan ontdooien.

■ Zorg ervoor dat het materiaal waarin de in te vriezen levensmiddelen zijn verpakt droog is, zodat ze niet aan elkaar of aan het toestel vastvriezen.

- kleine hoeveelheid

Deze kan het beste in de diepere onderste diepvriesladen worden gelegd.

■ Leg de levensmiddelen over de hele breedte op de bodem van de diepvriesladen, zodat ze zo snel mogelijk tot in de kern worden ingevroren.

- maximale hoeveelheid (zie typeplatje)

Zorg dat de ventilatiesleuven op de achterwand van de diepvrieszone altijd vrij blijven.

Als ze afgedekt worden, neemt de koelcapaciteit af en stijgt het energieverbruik.

Leg de diepvriesproducten zo op de glasplaat, dat de ventilatiesleuven niet afgedekt worden.

Als u de diepvriesladen verwijdert, moet de onderste lade altijd in het toestel blijven zitten.

■ Neem de onderste diepere diepvries-laden uit het toestel.
■ Leg de levensmiddelen over de hele breedte op de onderste glasplaten, zodat ze zo snel mogelijk tot in de kern worden ingevroren.

Zijn de levensmiddelen ingevroren,

■ Leg ze dan in één van de diepvrieslades en schuif deze weer in het toestel.

Bewaartijd van ingevroren levensmiddelen

Zelfs als de voorgeschreven temperatuur van -18 °C aangehouden wordt, is de houdbaarheid van levensmiddelen heel verschillend. Ook in ingevroren producten vinden sterk vertraagde afbraakprocessen plaats. Door zuurstof in de lucht kan bijv. vet ranzig worden. Mager vlees kan daarom ca. dubbel zo lang bewaard worden als vet vlees.

De genoemde bewaartijden zijn richtwaarden voor de bewaartijd van verschillende soorten levensmiddelen in de diepvrieszone.

Soort levensmiddelen B	Bewaartijd (maanden)
Consumptie-ijs 2 tot 6
Brood, bakwaren 2 tot 6
Kaas 2 tot 4
Vis, vet 1 tot 2
Vis, mager 1 tot 5
Worst, ham 1 tot 3
Wild, varkensvlees 1 tot 12
Gevogelte, rundvlees 2 tot 10
Groente, fruit 6 tot 18
Kruiden 6 tot 10

Bij de in de handel verkrijgbare diepvriesproducten is de op de verpakking aangegeven uiterste houdbaarheidsdatum beslissend.

Diepvriesproducten ontdooien

U kunt diepvriesproducten ontdooien

– in de microgolfoven,
- in de oven bij het verwarmingssysteem "Hetelucht" of "Ontdooien",
- bij kamertemperatuur,
- in de koelzone (de koude die daarbij vrijkomt kan voor het koelen van de andere levensmiddelen worden gebruikt),
- in de stoomoven.

Platte stukken vlees en vis kunnen gedeeltelijk ontdooid in een hete braad-pan worden gelegd.

Stukken vlees en vis zoals gehakt, kip en visfilet kunnen het beste worden ont-dooid als ze niet tegen andere levens-middelen aankomen. Het vrijgekomen vocht moet worden opgevangen en zorgvuldig worden verwijderd.

Fruit kan bij kamertemperatuur zowel in de verpakking als ook in een afgedekte schaal worden ontdooid.

Groenten kunnen over het algemeen in bevoren toestand in het kokende water worden gedaan of in heet vet worden gestoofd. Door de veranderde celstructuur is de bereidingstijd iets korter dan bij verse groenten.

⚠ Vries geheel of gedeeltelijk ont-dooide levensmiddelen niet opnieuw in. Pas nadat u deze levensmiddelen hebt gekookt of gebraden kunt u ze opnieuw invriezen.

Dranken snel koelen

Als u flessen snel in de vrieszone wilt koelen, dient u ze uiterlijk na één uur weer uit de vrieszone te halen. Anders kunnen ze ontploffen.

De accessoires gebruiken

Het bereiden van ijsblokjes

■ Vul het bakje voor ijsblokjes voor driekwart met water. Zet het bakje op de bodem van een diepvrieslade.
■ Wanneer het bakje is vastgevroren, gebruik dan een stomp voorwerp, bijv. een lepelsteel om het los te maken.

Tip: Houd het bakje even onder stromend water, dan laten de ijsblokjes gemakkelijk los.

Diepvriesplateau

U kunt de bovenste diepvrieslade als diepvriesplateau gebruiken.

Op het diepvriesplateau kunt u bessen, kruiden, groente en dergelijke voorzichtig invriezen.

De in te vriezen levensmiddelen behouden hun vorm en kunnen niet vastvriezen.

■ Leg de in te vriezen producten op het diepvriesplateau.

Laat de producten 10 tot 12 uur stevig invriezen. Hevel ze over in een diepvrieszak of diepvriesbakje en leg ze in de diepvriesladen.

Het gebruik van de koude-accu

Door een koude-accu te gebruiken voorkomt u dat de temperatuur in de diepvrieszone bij een stroomuitval te snel stijgt. Zo kunt u de levensmiddelen in ieder geval nog iets langer bewaren.

■ Leg de koude-accu in de bovenste diepvrieslade.

Na ca. 24 uur bereikt de koude-accu zijn maximale koelcapaciteit.

Is er sprake van een stroomstoring,

■ leg de bevroren koude-accu dan direct op de levensmiddelen vòör in de bovenste lade.

Tip: Wanneer u verse levensmiddelen in het toestel wilt leggen, gebruik de kou-de-accu dan om een scheiding aan te brengen tussen reeds ingevroren en verse levensmiddelen, zodat de eerste groep niet gaat ontdooien.

Tip: De koude-accu kan ook korte tijd worden gebruikt voor het koelen van levensmiddelen en dranken in een koeltas.

De binnenruimte indelen

De laden en glasplaten van de diepvrieszone verwijderen

Wanneer u levensmiddelen in de laden van de diepvrieszone wilt leggen of eruit wilt halen of wanneer u de laden wilt schoonmaken, kunt u ze er het beste helemaal uithalen.

Zo kunt u ook de diepvrieszone groter maken. Wanneer u een groot stuk vlees wilt invriezen, bijv. kalkoen of wildbraad, kunt u de glasplaten tussen de diepvriesladen verwijderen.

■ Trek de laden naar buiten totdat u weerstand voelt en til de laden van de geleiders.

- Til de glasplaat voorzichtig op, trek de plaat naar voren en neem haar uit het toestel.

Ontdooien

Het toestel is uitgerust met een "NoFrost" - systeem waarmee het toestel automatisch wordt ontdooid.

Het geproduceerde vocht zet zich af op de verdamper, wordt regelmatig automatisch ontdooid en verdampt.

Doordat de diepvrieszone automatisch ontdooit, blijft deze altijd ijsvrij. Door dit bijzondere systeem is er geen gevaar dat de levensmiddelen beginnen te ont-dooien!

⚠️ Zorg ervoor dat er geen water in de elektronische besturing of de ver-lichting.

⚠️ De stoom van een stoomreiniger kan in aanraking komen met delen van het toestel die onder spanning staan en zo kortsluiting veroorzaken. Gebruik voor de reiniging geen stoomreiniger.

Er mag geen reinigingswater in de afvoeropening voor het dooiwater terechtkomen.

Het typeplaatje in de binnenruimte van het koeltoestel mag niet worden verwijderd. De gegevens zijn nodig in het geval er een storing optreedt.

Aanwijzingen voor het reini- gingsmiddel

Gebruik in de binnenruimte van het koeltoestel alleen reinigings- en onderhoudsmiddelen die de levensmiddelen niet aantasten.

Om beschadigingen aan de oppervlakken te voorkomen, gebruikt u bij de reiniging geen

• zuur-, soda-, ammoniak- of chloride-houdende reinigingsmiddelen,
• kalkoplossende reinigingsmiddelen,
  – schurende reinigingsmiddelen zoals schuurpoeder, schuurmiddel, schuur-sponsjes,
  – oplosmiddelhoudende reinigingsmiddelen,
• reinigingsmiddelen voor roestvrij staal,
• Reinigingsmiddelen voor vaatwassers,
• ovensprays,
• glasreinigers,
• schurende harde sponsjes en borstels, zoals bijv. schuursponsjes,
• vlekkensponsjes.
• scherpe metalen schrapers!

Wij adviseren om voor het reinigen van het toestel lauwwarm water met wat af-wasmiddel te gebruiken.

Belangrijke instructies voor het reinigen vindt u op de volgende bladzijden.

Het koeltoestel voor de reini- ging voorbereiden

■ Schakel het koeltoestel uit.
○ verschijnt in het display en de koeling is uitgeschakeld.
■ Trek de stekker uit het stopcontact of schakel de hoofdschakelaar uit.
■ Haal de levensmiddelen uit het koel-toestel en bewaar ze op een koele plaats.
■ Neem de diepvriesladen en de glasplaten uit het toestel.

Binnenkant en toebehoren reinigen

Reinig het toestel regelmatig. Neem vuil direct af en laat het niet opdrogen.

Maak gebruik van de gelegenheid, wanneer

• er weinig of geen ingevroren levens- middelen in diepvrieszone liggen
• en de luchtvochtigheid en de temperatuur in het vertrek laag zijn.

■ Reinig de binnenruimten met een sponsdoekje, lauwwarm water en wat afwasmiddel.
■ Neem deuren en zijwanden daarna met helder water af en wrijf alles met een doek droog.
■ Laat de deur van het toestel nog even open staan, om het apparaat te luchten en geurtjes te voorkomen.

De volgende onderdelen zijn niet vaat-wasmachinebestendig:

• alle laden en deksels van laden (modelafhankelijk)
• de koude-accu
  ■ Reinig de onderdelen die niet in de afwasautomaat mogen worden gereinigd met de hand.

De volgende onderdelen zijn geschikt voor de vaatwasser:

⚠️ De temperatuur van het gekozen programma van de afwasautomaat mag maximaal 55 °C bedragen!

Kunststofonderdelen kunnen in de vaaatwasser verkleuren door contact met bepaalde natuurlijke kleurstoffen, bijv. in wortels, tomaten en ketchup. Deze verkleuring heeft geen invloed op de stabiliteit van de onderdelen.

– de plateaus (zonder lijsten)
- het bakje met ijsblokjes

Front en zijkanten reinigen

Als verontreinigingen te lang inwerken, kunt u ze soms niet meer verwijderen.

De oppervlakken kunnen verkleuren of veranderen.

Verwijder vuil op het front en de zijwanden het best onmiddellijk.

Alle oppervlakken zijn gevoelig voor krassen en kunnen verkleuren, wanneer ze in contact komen met ongeschikte reinigingsmiddelen.

Lees de informatie "Opmerkingen over reinigingsmiddel" aan het begin van dit hoofdstuk.

■ Reinig de oppervlakken met een schone doek, lauwwarm water en reinigingsmiddel. U kunt ook een schoon, vochtig microvezeldoekje zonder reinigingsmiddel gebruiken.
■ Neem deuren en zijwanden daarna met helder water af en wrijf alles met een doek droog.

Het reinigen van ventilatieroosters

Stof op de ventilatieopeningen verhoogt het energieverbruik.

■ Reinig het ventilatierooster met een borsteltje of een stofzuiger (gebruik daarvoor bijv. de reliëfborstel voor Miele-stofzuigers).

Als u er elke 12 maanden automatisch aan herinnerd wilt worden, schakel dan de reinigingsindicator voor het ventilatierooster in (zie "Instellingen wijzigen - Herinnering: Ventilatierooster 📍 reinigen").

Deurdichting reinigen

Is de deurdichting beschadigd of uit de gleuf gegleden, sluit de toesteldeur eventueel niet juist en de koelcapaciteit vermindert.

In de binnenruimte vormt zich condenswater, waardoor ijsvorming kan ontstaan.

Let er daarbij op dat u de deurdichting niet beschadigt om te voorkomen dat de deur niet goed meer sluit en de levensmiddelen niet voldoende worden gekoeld.

Behandel de deurdichting / deurdichtingen niet met olie of vet om te voorkomen dat deze in de loop van de tijd poreus wordt / worden.

■ Reinig de deurdichting regelmatig alleen met helder water en wrijf deze daarna met een doek grondig droog.

Het in gebruik nemen van het koeltoestel na het reinigen

■ Plaats de plateaus weer terug in het koeltoestel.
■ Sluit het toestel weer aan en schakel het weer in.
■ Schakel de SuperFrost in, zodat het in de vriesruimte weer snel koud wordt.
■ Leg de ingevroren levensmiddelen weer terug in de diepvriesladen en schuif deze weer in de diepvrieszone, zodra de temperatuur in deze zone laag genoeg is en sluit de toesteldeur.
■ Schakel de functie SuperFrost uit zo- dra er een constante temperatuur van minstens -18°C in de vrieszone is be- reikt.

De meeste problemen waar u in het dagelijks gebruik mee te maken zou kunnen krijgen kunt u zelf oplossen. Het volgende overzicht helpt u daarbij.

Neem contact op met Miele als u de oorzaak van een probleem niet kunt vinden of het probleem niet kunt verhelpen.

Open de deur van het koeltoestel als het enigszins mogelijk is niet vóórdat de storing is verholpen. Op deze manier houdt u het koudeverlies zo gering mogelijk.

⚠ Door ondeskundig uitgevoerde installatie-, onderhouds- of reparatiewerkzaamheden kan de gebruiker aanzienlijke risico's lopen.

Installatie-, onderhouds- en reparatiewerkzaamheden mogen alleen door een door Miele geautoriseerde vakman / vakvrouw worden uitgevoerd.

Probleem Oorzaak en oplossing
Het koeltoestel koelt niet, de binnenverlich-ting doet het niet wan- neer de koelzonedeur wordt geopend.	Het koeltoestel is niet ingeschakeld.■ Schakel het koeltoestel in.
	De stekker steekt niet goed in het stopcontact of de toestelstekker steekt niet goed in de contactdoos van het toestel.■ Steek de stekker in het stopcontact. Steek de stekker in het stopcontact en de toestelstekker in de contactdoos van het toestel.
	De hoofdschakelaar van de elektrische huisinstallatie is wel ingeschakeld. Dit koeltoestel, een ander toestel of de huisspanning zou defect kunnen zijn.■ Neem contact op met een elektricien of met de dienst Herstellingen aan huis van Miele.
De compressor is voort-durend in werking.	Geen storing! Om energie te besparen, schakelt de compressor bij een geringere koel-/vriescapaciteit op een laag toerental over. Daardoor moet de compres-sor langer werken.
De compressor slaat steeds vaker en voor steeds langere tijd aan; de temperatuur in het koeltoestel is te laag.	De luchttoevoer- en luchtafvoeropeningen zijn afgedekt of afgesloten.■ Zorg ervoor dat de luchttoevoer- en luchtafvoergleuven niet worden geblokkeerd.■ Reinig de luchttoevoer- en luchtafvoeropeningen regelmatig om stof te verwijderen.
	De toesteldeur wordt vaak open gedaan of er zijn in-eens grote hoeveelheden verse levensmiddelen in de koel-, resp. diepvrieszone gelegd.■ Open de deur alleen indien nodig en zo kort mogelijk.Na een tijdje keert in het toestel automatisch weer de juiste temperatuur terug.
	De deuren van het toestel zijn niet correct gesloten.Misschien heeft zich in de diepvrieszone al een dikke ijslaag gevormd.■ Sluit de toesteldeur.Na een tijdje keert in het toestel automatisch weer de juiste temperatuur terug.Als zich al een dikke ijslaag heeft gevormd, wordt de koelcapaciteit lager, waardoor het energieverbruik stijgt.■ Ontdooi het toestel en reinig het.
	De omgevingstemperatuur is te hoog. Hoe hoger de omgevingstemperatuur, des te langer de compressor in werking is.■ Beachten Sie die Hinweise im Kapitel "Aufstellhinweise - Aufstellort".
De compressor slaat steeds vaker en voor steeds langere tijd aan; de temperatuur in het koeltoestel is te laag.	Er is een te lage temperatuur ingesteld.■ Corrigeer de temperatuur.
	Controleer of u vergeten hebt om de SuperFrost uit te schakelen.■ Om energie te besparen, kunt u de functie Super-Frost zelf al eerder uitschakelen.
De compressor slaat steeds minder vaak en voor steeds kortere tijd aan; de temperatuur in het toestel stijgt.	Dit is geen storing! De ingestelde temperatuur is te hoog.■ Corrigeer de temperatuur.■ Controleer de temperatuur nog een keer na 24 uur.
	De diepvriesproducten beginnen toe ontdooien.De omgevingstemperatuur voor welke uw koeltoestel is bedoeld, is onderschreden.De compressor schakelt minder vaak in als de kamer-temperatuur te laag is. Daarom kan het in de vrieszone te warm worden.■ Volg de aanwijzingen in het hoofdstuk: "Montage-instructies", paragraaf: "Plaats van opstelling".■ Verhoog de omgevingstemperatuur.
In het koeltoestel heeft zich een ijslaag ge-vormd, of in het binnen-ste van het koeltoestel vormt zich condenswa-ter.	De deurdichting is uit de gleuf gegleden.■ Controleer of de deurdichting correct in de gleuf zit.
	De deurdichting is beschadigd.■ Controleer of de deurdichting beschadigd is.
De deurdichting is be-schadigd of moet wor-den vervangen.	De deurdichting kan zonder gereedschap worden ver-vangen.■ Vervang de deurdichting. Deze is verkrijgbaar bij de vakhandel of bij Miele.
Er vormt zich ijs op het paneel van het NoFrost-systeem.	Dat is geen storing, maar bevroren condens.Mogelijke oorzaken zijn:- de deur van het toestel vaak open is gedaan,- er ineens een grote hoeveelheid verse levensmid-delen is ingevroren.- de luchtvochtigheid van de kamerlucht is geste-gen.■ Houd de deur van het toestel zoveel mogelijk ge-sloten. De ijslaag wordt door het NoFrost-systeem na een paar dagen automatisch ontdooid.

Meldingen op het display

Melding Oorzaak en oplossing
Op het display brandt ▪. Het koeltoestel koelt niet, maar het kan wel gewoon worden be-diend en de binnenver-lichting functioneert.	De demomodus is ingeschakeld.■ Schakel de demomodus uit. (Zie hoofdstuk: "In-stellingen wijzigen", paragraaf: "Demomodus uitschakelen").
In het display verschijnt niets. Het is zwart.	De EnergieSpaar-modus is ingeschakeld: Werd het koeltoestel langere tijd niet bediend (ca. 10 minuten), schakelt het display automatisch alle schermen uit.■ Raak het display aan.In het display verschijnt de laatste indicatie weer.
	De Sabbatmodus is ingeschakeld: De binnenverlich-ting is uitgeschakeld en het koeltoestel koelt.■ Raak het display aan.Nu ziet u in het display ▪□ wit verlicht (zie "Instellingen wijzigen - Sabbatmodus in-/uitschakelen").
In het display brandt ▪en het lukt niet om het toestel te bedienen.	De vergrendeling is ingeschakeld.■ Ontgrendel het koeltoestel kort of schakelt de ver-grendeling geheel uit. (Zie hoofdstuk: "Instellingen wijzigen", paragraaf: "Vergrendeling in-/uitscha-kelen".)
In het display brandt ▪en tevens klinkt een ge-luidssignaal.	De instelling Herinnering: ventilatieroosters is geac-tiveerd: Dit is een verzoek om het ventilatorrooster te reinigen.■ Bevestig de melding door ▪□ in het display aan te raken en reinig het ventilatierooster (zie "Reiniging en onderhoud - Ventilatorrooster reinigen").
Im Display leuchtet gelb ▪△, und zusätzlich ertönt ein Warnton.	Het deuralarm werd geactiveerd (zie tevens "Tempe-ratuur- en deuralarm").■ Raak in het display ▪□ aan.Die Warnmeldung wurde bestätigt, und der Warnton verstummt.Im Display wird wieder die tatsächliche momentane Temperatur angezeigt.■ Sluit de toesteldeur.De zoemer houdt op.
In het display brandt rood en tevens klinkt een zoemer.	Der Temperaturalarm wurde aktiviert (siehe auch "Temperatur- und Türalarm"): Die Temperatur im Kältegerät ist in Abhängigkeit von der eingestellten Temperatur zu warm oder zu kalt.Mogelijke oorzaken zijn:– de deur van het toestel vaak open is gedaan,– een grote hoeveelheid levensmiddelen is ingevro-ren, zonder dat de SuperFrost ingeschakeld is ge-weest;– er een stroomstoring is geweest.– Het toestel is defect.■ Berühren Sie im DisplayDe waarschuwing werd bevestigd: dooft en de zoemer houdt op.Im Display erscheint der Startbildschirm: Im Display wird für ca. 1 Minute die wärmste Temperatur blinkend angezeigt, die bislang herrschte. Anschließend wechselt die Temperaturanzeige auf die aktuelle Tem-peratur.U kunt de knipperende temperatuurweergave voortij-dig verlaten.■ Berühren Sie die Temperaturanzeige.Die angezeigte wärmste Temperatur wird gelöscht.Danach erscheint in der Temperaturanzeige wieder die tatsächliche momentane Temperatur.■ Hef de alarmtoestand op.■ Controleer daarna of de levensmiddelen geheel of gedeeltelijk zijn ontdooid en verbruik ze in dat ge-val zo snel mogelijk of kook of bak ze eerst voor-dat u ze weer invriest.
In het display brandt-∅⚠ rood en tevens klinkt een zoemer.In het display brandt rood, een storingscode F met cijfers verschijnt en tevens klinkt een zoemer.	Er wordt een stroomstoring weergegeven: De temperatuur in het koeltoestel is de voorbije dagen of uren wegens een stroomstoring of stroomonderbreking te hoog gestegen.■ Berühren Sie im Display -∅⚠.De storingsmelding werd bevestigd:-∅⚠ dooft en de zoemer houdt op.Im Display erscheint der Startbildschirm: In der Temperaturanzeige wird für ca. 1 Minute die wärmste Temperatur blinkend angezeigt, die bislang herrschte. Anschließend wechselt die Temperaturanzeige auf die aktuelle Temperatur.U kunt de knipperende temperatuurweergave voortijdig verlaten.■ Berühren Sie die Temperaturanzeige.Die angezeigte, wärmste Temperatur wird gelöscht. Danach erscheint in der Temperaturanzeige wieder die tatsächliche momentane Temperatur. Das Kältegerät arbeitet dann in der letzten Temperatureinstellung weiter.■ Controleer daarna of de levensmiddelen geheel of gedeeltelijk zijn ontdooid en verbruik ze in dat geval zo snel mogelijk of kook of bak ze eerst voor-dat u ze weer invriest.Er is sprake van een defect.Ein Gerätefehler hat immer Vorrang und bricht jede Einstellung, die Sie gerade vornehmen, sofort ab. Er wird vor einem vorhandenen Tür- und/oder Temperaturalarm angezeigt.Schakel de zoemer uit door in het display aan te raken.Neem contact op met de klantendienst van Miele.Om de storing te melden moet u naast de storingscode ook weten welk type toestel u heeft en welk fabricagenummer het heeft. Dit kunt u direct laten tonen.Raak daartoe in het display aan.Op het display ziet u de toestelgegevens die u nodig heeft.Bestätigen Sie die Informationsanzeige mit OK.Im Notfall kann das Kältegerät direkt aus der Fehleranzeige ausgeschaltet werden.Druk op ⏻.

De binnenverlichting doet het niet

Probleem Oorzaak en oplossing
De binnenverlichting doet het niet.	Het koeltoestel is niet ingeschakeld.■ Schakel het koeltoestel in.
	DeSabbatmodusis ingeschakeld: Het display is zwart en het koeltoestel koelt.■ Raak het display aan.Nu ziet u in het display ⚪ wit verlicht (zie "Instellingen wijzigen - Sabbatmodus in-/uitschakelen").
	Wanneer de deur wordt geopend, gaat de binnenver- lichting na ca. 15 minuten automatisch uit in verband met gevaar voor oververhitting. Is dat niet het geval, is er sprake van een storing.⚠️ Gevaar voor elektrische schok!Onder de afdekplaat voor de verlichting zitten on- derdelen waar spanning op staat.Laat de LED-verlichting alleen door de technici van Miele repareren en vervangen.
	⚠️ Gevaar door LED-verlichting! De lichtintensiteit komt overeen met laserklasse 1/1M.De afdekplaten voor de verlichting mogen niet ver- wijderd worden, beschadigd raken of door bescha- diging verwijderd zijn! Dit is schadelijk voor de ogen.De LED-verlichting (laserstraling klasse 1/1M) niet met optische instrumenten (een loep of iets derge- lijks) bekijken!
	■ Neem contact op met de klantendienst van Miele.

Algemene problemen met het koeltoestel

Probleem Oorzaak en oplossing
De ingevroren levensmiddelen zijn vastgevroren.	De verpakking van de levensmiddelen was niet droog toen ze in het toestel werden gelegd.■ Maak de ingevroren levensmiddelen met een stomp voorwerp, bijv. met een lepelsteel los.
Er gaat geen zoemer, hoewel de deur van het toestel al een tijdje openstaat.	Dat is geen storing. De zoemer in de instellingsmodus uitgeschakeld. (Zie hoofdstuk: "Instellingen wijzigen - "Volume geluidssignalen ◄) instellen/uitschakelen").
Vaak voor-komende geluiden	Waar komen deze geluiden vandaan?
Brrrrr ... Dit bro	mmende geluid komt van de motor (compressor). Wan- neer de motor aanslaat, klinkt dit geluid nog iets sterker.
Blub, blub ... De	Deze klotsende, gorgelende of snorrende geluiden komen van de koelvloeistof die door de leidingen stroomt.
Klik ... Dit klikke	ende geluid is altijd te horen wanneer de thermostaat de motor in- of uitschakelt.
Sssrrrrr ... Een	licht ruisend geluid kan afkomstig zijn van de luchtstroming in de binnenruimte van het toestel.
Knak ... Een kn	akkend geluid is hoorbaar wanneer materiaal in het koel- toestel uitzet.
Houd er rekening mee dat motor- en stromingsgeluiden in het koelsysteem niet te vermijden zijn!

Geräusche Oorzaak en oplossing
Klapperende,rammelende,kletterendegeluiden	De koelkast staat niet in evenwicht. Controleer dit met een waterpas. Zoeg met behulp van een voorwerp dat koelkast in even-wicht staat.
	De koelkast staat tegen andere apparaten of meubels en dit veroorzaakt trillingen. Zorg voor ruimte tussen de koelkast en het andere meubel.
	Laden of planken die wiebelen. Demonteer deze voorwerpen en monteer deze daarna opnieuw.
	Flessen of andere glazen dit tegen elkaar liggen. Zorg voor ge-noeg ruimte tussen deze voorwerpen om zo trillingen te voorko-men.

① Huishoudelijke toestellen die op het Miele@home - systeem kunnen worden aangesloten
② Miele@home-communicatiestick of communicatiemodule
③ Toestel dat op het Miele@home - systeem kan worden aangesloten en over de SuperVision - functie beschikt
④ Voor Miele@home geschikt huishoudelijk toestel (WLAN geïntegreerd)
⑤ Miele@home gateway XGW3000
⑥ WLAN-router
⑦ Aansluiting op home automation - systemen
⑧ Smartphone, Tablet-PC, Laptop
⑨ Aansluiting op Internet

Uw toestel ①/③ is een interactief apparaat dat kan worden geïntegreerd in het Miele@home-systeem via een communicatie-module optioneel verkrijgbaar en eventueel een aanpassingsmodule.

Uw toestel ④ is voorzien van een geïntegreerde WLAN-module.

In het Miele@home - systeem zenden de huishoudelijke toestellen met een communicatiemodule informatie en tips m.b.t. het programmaverloop naar een display-apparaat ③, bijv. een oven met SuperVision - functie.

Informatie weergeven en toestellen besturen

- SuperVision toestel ③

Op het display van sommige linkbare toestellen, kan de status van andere linkbare toestellen worden weergegeven.

- Mobiele eindapparatuur ⑧ met Miele@mobile-app

Op uw PC, notebook, tablet of smartphone kunt u informatie over de status van de toestellen laten weergeven. U kunt ook enkele besturingsfuncties uitvoeren.

- Huisnetwerk ⑦

Met het Miele@home - systeem kunt u een huisnetwerk installeren. Met behulp van de Miele@home gateway ⑤ kunnen toestellen die met een communicatiemodule zijn uitgerust worden geïntegreerd in andere huisnetwerksystemen.

- Als alternatief voor de Miele@home Gateway kunt u de netwerkapparaten in Duitsland ook in het QIVICON Smart Home Platform (www.qivicon.de) opnemen. Bij gebruik van QIVICON kan de functionaliteit van Miele@home afwijken.

WLAN

Het signaal van uw WLAN-netwerk moet voldoende sterk zijn op de locatie waar zich uw toestel bevindt.

Om een toestel met geïntegreerde WLAN-module met uw WLAN-netwerk te kunnen verbinden, moet u eerst de netwerkfunctie activeren (zie "Instellingen").

Optionele accessoires (afhankelijk van toestel)

• Communicatiemodule of communicatiestick
• Upgrade kit voor de communicatie voorbereiding XKV
• Miele@home gateway XGW3000

Deze accessoires worden geleverd met een installatie- en een gebruiksaanwijzing.

Meer informatie

Meer informatie over Miele@home vindt u op de website van Miele en in de gebruiksaanwijzingen van de afzonderlijke Miele@home - componenten.

Miele@mobile-app

De Miele@mobile-app kunt u gratis downloaden uit de Apple App Store ^® of de Google Play Store ^TM .

De gegevens van Miele vindt u achter in deze gebruiks- en montagehandleiding.

Specificaties weergeven

Deze gegevens vindt u in de instellingsmodus onder Informatie i (zie "Instellingen wijzigen - Gegevens oproepen") of op het typeplaatje in de binnenruimte van het koeltoestel.

- Licenties weergeven

U kunt licenties die in gebruik zijn onder © laten weergeven.

Garantietermijn en garantie- voorwaarden

De garantietermijn voor dit toestel bedraagt 2 jaar.

Voor meer informatie over de garantiebepalingen voor uw land kunt u het bovenstaande telefoonnummer bellen.

Het telefoonnummer vindt u achter in deze gebruiks- en montageaanwijzing.

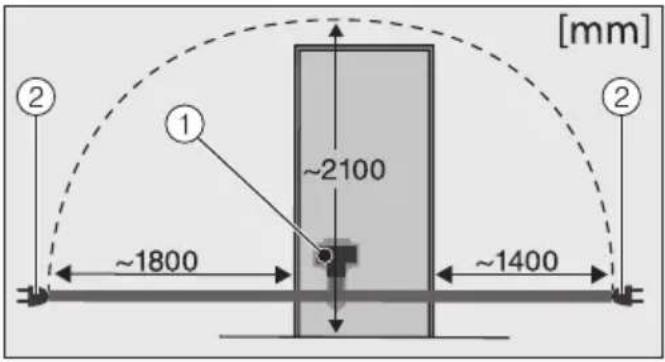

Het toestel mag uitsluitend met de mee-geleverde aansluitkabel (wisselstroom 50 Hz, 220 - 240 V) aangesloten worden.

① Stekker van het toestel
② Netstekker

Een langere aansluitkabel is bij Miele verkrijgbaar.

De zekering moet minstens 10 A bedragen.

Het toestel mag uitsluitend worden aangesloten op een contactdoos met rand-aarde en op een huisinstallatie die aan alle voorschriften voldoet (zoals VDE 0100).

Omdat in geval van nood het toestel direct van het elektriciteitsnet kan worden gehaald, mag de contactdoos zich niet achter het toestel bevinden en moet deze gemakkelijk bereikbaar zijn.

Als de gebruiker niet meer bij het stopcontact kan komen of als er sprake is van een vaste aansluiting, moet het toestel via een schakelaar met alle polen van de netspanning kunnen worden losgekoppeld. De contactopening in uitgeschakelde toestand moet minimaal 3 mm bedragen. Geschikte schakelaars zijn zelf-uitschakelaars, zekeringen en relais (EN 60335).

Netstekker en aansluitkabel van het toestel mogen niet tegen de achterkant van het toestel aan komen, omdat ze door trillingen van het toestel beschadigd kunnen raken. Dat kan kortsluiting veroorzaken.

Ook andere toestellen mogen niet worden aangesloten op een contactdoos die zich aan de achterkant van dit koeltoestel bevindt.

Het is niet toegestaan om het toestel met een verlengsnoer op het elektrici- teitsnet aan te sluiten. Met verleng- snoeren kan een veilig gebruik van het koeltoestel namelijk niet worden ge- waarborgd in verband met het gevaar voor oververhitting.

Elektrische aansluiting

Het koeltoestel mag niet op omvormers worden aangesloten die bij autonome stroomvoorzieningen zoals zonne-energie worden gebruikt. Wanneer het toestel in dat geval wordt ingeschakeld, kunnen er spanningspieken ontstaan, kan het toestel om veiligheidsredenen weer worden uitgeschakeld en kan de elektronica beschadigd raken. Het toestel mag ook niet met een spaarstekker worden gebruikt. Dergelijke stekkers verminderen de energie-toevoer, waardoor het toestel te warm wordt.

Het toestel aansluiten

■ Sluit de toestelstekker aan op de achterzijde van het koeltoestel.

Let erop dat de toestelstekker correct is vastgeklikt.

■ Steek de stekker van het koeltoestel in het stopcontact.

Het koeltoestel is nu aangesloten op het elektriciteitsnet:

In het display verschijnt ⏻.

Volg nu de stappen op, zoals beschreven in hoofdstuk "Koeltoestel in- en uitschakelen - Koeltoestel inschakelen".

⚠️ Deze ovenfunctie is ideaal voor het bakken van koekjes, roerdeeg, soezendeeg, bladerdeeg en appel-flappen. Zet deze niet op het koeltoestel.

Plaats dit koeltoestel niet direct naast een ander model ("side-by-side"). Daar dit toestel geen zijwandverwarming heeft, kan er bij een side-by-side-opstelling condenswater ontstaan. Vraag uw vakhandelaar om advies.

Plaats van opstelling

Kies geen plaats direct naast een for- nuis, een verwarming of in de buurt van een raam waar de zon direct doorheen kan schijnen. Hoe hoger de kamertem- peratuur is, des te langer de compres- sor in werking en des te hoger het stroomverbruik is. Geschikt is een dro- ge ruimte waar kan worden geventi- leerd.

Let bij het plaatsen van het koeltoestel op het volgende:

• Het stopcontact moet gemakkelijk toegankelijk zijn in geval van nood. Het mag zich dus niet achter het toestel bevinden.
• Stekker en aansluitkabel van het koeltoestel mogen niet tegen de achterkant van het toestel aan komen, omdat ze door trillingen van het toestel beschadigd kunnen raken.
• Ook andere toestellen mogen niet worden aangesloten op een contactdoos die zich aan de achterkant van dit koeltoestel bevindt.

⚠️ Bij hoge luchtvochtigheid kan zich condens op de buitenkant van het apparaat vormen.

Dit condenswater kan corrosie veroorzaken.

Om dit te voorkomen, kunt u het toestel het beste plaatsen in een droog vertrek of een vertrek met voldoende ventilatie.

Controleer na de inbouw of de deur van het toestel goed sluit, of de lucht ongehinderd kan worden toegevoerd en afgevoerd en of het toestel op de beschreven wijze is ingebouwd.

Klimaatklasse

Het toestel is geconstrueerd voor een bepaalde klimaatklasse. Een klimaatklasse is een kamertemperatuurbereik waar de temperatuur niet boven of onder mag liggen.

Een te lage kamertemperatuur heeft tot gevolg dat de compressor voor langere tijd afslaat. Dat heeft weer tot gevolg dat de temperaturen in het toestel te hoog zijn, wat ook weer schade kan veroorzaken.

De klimaatklasse van het toestel staat aangegeven op het typeplaatje aan de binnenkant van uw koeltoestel.

Klimaatklasse Kamertemperatuur
SN +10 tot	+32 C
N +16 tot	+32 C
ST +16 tot	+38 C
T +16 tot	+43 C

Wordt een diepvrieskast van klimaat-klasse SN bij vrij lage kamertemperaturen (tot +5°C) gebruikt, dan is een probleemloze werking gegarandeerd.

Luchttoevoer en luchtafvoer

De lucht op de achterwand van het koeltoestel wordt warm.

⚠️ De ventilatieopeningen mogen niet worden afgedekt of geblokkeerd, zodat de luchttoevoer en luchtafvoer probleemloos verloopt. Bovendien moeten ze regelmatig stofvrij worden gemaakt.

De meegeleverde afstandhouders monteren

Om het geclaimde energieverbruik te bereiken en condensvorming bij hoge omgevingstemperatuur te vermijden, dient u de wandafstandhouders te gebruiken. Als deze worden gemonteerd, staat het toestel ca. 15 mm verder van de muur af en is het energieverbruik van dit toestel zoals aangegeven. Wanneer de wandafstandhouders niet worden gebruikt, heeft dat geen invloed op de werking van het toestel, maar gaat het energieverbruik iets omhoog.

■ Monteer de wandafstandhouders links- en rechtsonder de compressor aan de achterkant van het toestel.

Het toestel plaatsen

⚠ Vraag iemand anders u te helpen bij het inbouwen van het toestel.

⚠️ Stel het toestel alleen op als het leeg is.

⚠️ Beweeg het toestel voorzichtig op kwetsbare vloeren om beschadigingen van de vloer te voorkomen.

De grepen bovenaan en de wieltjes onderaan aan de achterkant van het toestel maken de opstelling van het toestel gemakkelijk.

■ Zet het toestel nu al zo dicht mogelijk bij de plaats van opstelling.
■ Sluit het koeltoestel aan op het elektriciteitsnet, zoals wordt beschreven in hoofdstuk "Elektrische aansluiting".
■ Schuif het toestel voorzichtig op de daarvoor bestemde plaats.
■ Heeft het toestel wandafstandhouders, zet het dan met de houders direct tegen de muur.

Het koeltoestel stellen

■ Plaats het koeltoestel met de bijgevoegde steeksleutel stevig en waterpas via de voorste stelvoeten.

Voor de luchttoevoer- en luchtafvoer- openingen moeten de aangegeven maten worden aangehouden. Ge- beurt dat niet, slaat de compressor steeds vaker en voor steeds langere tijd aan, stijgt het energieverbruik en stijgt de werkingstemperatuur van de compressor, wat schade aan de compressor kan veroorzaken.

Neem de aangegeven tijden en temperaturen beslist in acht.

① Opzetkast
② Koeltoestel
③ Keukenkast

④ Wand

* Zijn de wandafstandhouders gemon- teerd, dan zijn de toestellen ca. 15 mm dieper.

Als het toestel naast een muur ④ geplaatst wordt, dient u aan de scharnier- kant tussen de muur ④ en het toestel ② een afstand van minstens 40 mm aan te houden.

Hoe groter de luchtafvoeropening, hoe energiezuiniger de compressor werkt.

• Met het oog op de aan- en afvoer van de lucht moet er langs de achterzijde van de koelkast een afvoerka-naal van minimum 50 mm diep voorzien worden, over de hele breedte van de opzetkast.
• Der Entlüftungsquerschnitt unter der Raumdecke muss mindestens 300 cm ^2 betragen, damit die erwärmte Luft ungehindert abziehen kann.

Gerätemaße

	A[mm]	B[mm]
FN 22263 ws	250 1215
FN 24263 ws	450 1415
FN 26263 ws	650 1615
FN 28263 ws	850 1815

* Afmeting zonder wandafstandhouders. Als de meegeleverde wandafstandhouders gebruikt worden, wordt het toestel 15 mm dieper.

Draairichting van deur veranderen

Het koeltoestel wordt geleverd met een rechtsscharnierende deur / met rechts-scharnierende deuren. Moet de deur / Moeten de deuren linksscharnierend zijn, verander dan de draairichting.

⚠️ Het is beslist noodzakelijk dat u iemand vraagt om u daarbij te helpen.

Is de deurdichting beschadigd of uit de gleuf gegleden, sluit de toesteldeur eventueel niet juist en de koelcapaciteit vermindert.

In de binnenruimte vormt zich condenswater, waardoor ijsvorming kan ontstaan.

Beschadig de deurdichting niet en let erop dat de deurdichting niet uit de gleuf glijdt.

Voorbereiding

Voor het veranderen van de draairichting hebt u onderstaand gereedschap nodig:

■ De toesteldeur en uw vloer moeten tegen beschadigingen worden beschermd. Leg een hiervoor geschikte ondergrond op de vloer voor het toestel.

Afdekplaten bovenaan verwijderen

■ Open de toesteldeur.

■ Schuif de afdekplaten aan de rechterbuitenkant ① eraf.

■ Verwijder de afdekplaat ② van de deurscharnier.

■ Neem aan de binnenkant deur het paneel ③ weg.

■ Druk de lus met een sleufschroevendraaier naar onderen en trek de afdekking ④ uit de vergrendeling.

Het verwijderen van de toestel- deur

⚠️ Pas op als u de bovenste toesteldeur verwijdert! U kunt zich verwonden!

Zodra u de bout aan de deurscharnier verwijdert, zit de bovenste toesteldeur niet meer stevig vast.

U dient de toesteldeur samen met iemand anders vast te houden.

■ Trek de veiligheidsafdekking ⑤ er voorzichtig af.
■ Draai de bouten ⑥ er een stuk uit (ca. ¼ slagen), tot u een klik hoort.
■ Trek de bout ⑥ er nu geheel met de vingers uit.
■ Verwijder de bovenste toesteldeur en zet deze voorzichtig aan de kant.

De onderste lagersteun verplaatsen

■ Trek de lagerbout ⑩ er met schijfje en stelvoet helemaal uit.

■ Schroef de lagersteun ⑪ eraf.

■ Draai de schroef ⑫ van de deursluiter ⑬ in de lagersteun ⑪ los.

■ Draai de deursluiter ⑬ 90° naar rechts in de tegenoverliggende opening in de lagersteun ⑪.

■ Draai vervolgens de schroef ⑫ weer vast.

■ Neem het afdekplaatje ⑭ eraf en zet het er aan de tegenovergestelde kant weer op.

■ Schroef de lagersteun ⑪ er aan de andere kant aan. Begin hiervoor met de schroef ⑮ onder in het midden.

■ Draai vervolgens de beide andere schroeven ⑯ erin.

■ Plaats de lagerbout ⑩ met schijfje en stelvoet weer in de lagersteun.

Let op! Het vergrendelingsnokje op de lagersteun moet weer naar achteren wijzen.

Het omzetten van de bovenste deurscharnier

■ Draai de schroeven ⑲ aan de deurscharnier ⑳ eruit los en neem ze weg.

■ Trek de lagerbus ⑳ uit de geleider op de deurscharnier ⑳ en zet hem er aan de andere kant weer in.

- Trek afdekplaatje er af. - Draai het afdekplaatje 22 180° en plaats het weer terug aan de andere kant. Schuif het afdekplaatje hiervoor aan zijkant open en laat ze dan vast-klikken.

■ Boor met een spitsboor de montage-gaten voor de bovenste scharnier voor.
■ Plaats de bovenste deurscharnier ⑳ op de tap van het koeltoestel.
■ Schroef de deurscharnier ⑳ vast met de schroeven ⑲.

Draairichting van deur veranderen

Tip: Zorg voor een geschikte, stabiele ondergrond om de toesteldeur te beschermen. Leg dan de gedemonteerde deur met de voorkant naar beneden erop.

Deuropener omzetten

■ Verwijder de afdekkingen ②3 van de opening voor de uitsparing.

■ Verwijder de afdekkingen ⑳ rechts en links van de uitsparing.

Draai elk schroef met een grijze plastic kraag Ⓐ en de schroeven zonder kraag Ⓑ er helemaal uit.

■ Trek de deuropenerschuif ② er krachtig naar boven toe uit.

Tip: Druk de deuropener naar onderen. Dan kunt u de schuif gemakkelijker uittrekken.

■ Verwijder de deuropener ⑳.

■ Schuif de deuropenerschuiven ②6 door de uitsparing tot ze vastklikken.

■ Bevestig de deuropener met de schroeven met de kunststof kra-gen Ⓐ en de schroeven Ⓑ. Draai de schroeven niet te stevig aan!

Let bij het plaatsen van de deurope- nerschuif ②6, dat het kunststof blokje aan de schuif niet tegen de deurdich- ting aankomt.

De deurdichting wordt ander be- schadigd.

De strak aansluitende kant van de deuropenerschuif 26 moet hierbij naar de deurdichting wijzen.

Tip: Controleer door het bedienen van de deuropener of deze lichtjes kan worden bewogen. Draai de schroeven iets losser als dit niet het geval is.

■ Plaats de afdekkingen ②3 en ②4.

Draairichting van deur veranderen

Het stopje van de lagerbus verplaatsen

■ Trek het stopje ^28 uit de lagerbus en plaats het aan de andere kant.

Veerklem en lagerbout verplaatsen

■ Plaats de veerklem ⑲ (sluithaak) aan de andere kant:

■ Schakel de veerklem van de geleider.

■ Schuif de veerklem ⑲ in de geleider aan de andere kant totdat de klem hoorbaar vastklikt.

Draairichting van deur veranderen

Het monteren van de deur

■ Zet de onderste deur van het toestel ③0 van bovenaf op de lagerbout.

■ Plaats de bovenste deur op de lagerbout in het midden. Geleid aan de scharnierkant de bovenste opening tegen de toesteldeur op de deurscharnier met de lagerbus.

■ Breng nu de bout ⑥ met de vingers aan in de deurlagerbus.
■ Schroef de bouten ⑥ erin (ca. ¼ slag), tot u een klik hoort.
■ Plaats het veiligheidskapje ⑤ op de bout ⑥.

De toesteldeur ③0 is pas veilig gemon- teerd als de veiligheidskapje ⑤ correct werd geplaatst.

Het plaatsen van de afdekplaten bovenaan

■ Zet de afdekplaat ② op de deurscharnier.
■ Zet het paneel ③ in, tot het vastklikt.

■ Schuif de afdekplaat aan de buitenkant ① erop.
■ Sluit de toesteldeur.

De toesteldeur kan later ten opzichte van de ommanteling worden gesteld.

In de volgende afbeelding is de deur niet gesloten. Zo kunnen wij beter laten zien hoe u te werk moet gaan.

De toesteldeur stelt u met behulp van de buitenste sleufgaten in de onderste lagersteun:

■ Verwijder de middelste schroef ① in de lagersteun.
■ Draai de beide buitenste schroeven ② er een eindje uit.
■ Stel de deur door de lagersteun naar links of rechts te verschuiven.
■ Draai de schroeven ② daarna stevig vast. Deze schroef ① hoeft u er niet meer op te schroeven.

nv Miele België

Z.5 Mollem 480

1730 Mollem (Asse)

Herstellingen aan huis en andere inlichtingen: 02/451.16.16

E-mail: [e-mail]

Internet: www.miele.be

Duitsland

Miele & Cie. KG
