Twilight Sensor IP54 - Detector Hoftronic - Gratis gebruiksaanwijzing en handleiding

Type product	Schemerschakelaar (Twilight sensor)
Merk	Hoftronic
Model	Twilight Sensor IP54
Beschermingsgraad	IP54 (stof- en spatwaterdicht)
Voeding	230 V AC, 50 Hz
Maximale belasting	1000 W (gloeilampen)
Timer instelbaar	1 tot 9 uur
LUX-drempel instelbaar	Ja, via LUX-regelaar
Aansluiting	3-draads (L, N, belasting)
Montage	Wandmontage met bijgeleverde pluggen en schroeven
Materiaal	Kunststof
Gebruik	Binnen en buiten (IP54)
CE-markering	Ja
Milieubescherming	Recyclebaar volgens WEEE-richtlijn
Onderhoud	Reinigen met zachte, droge doek; geen chemische middelen
Veiligheid	Installatie door gekwalificeerd persoon; stroom uitschakelen voor montage
Inclusief	Bevestigingsmateriaal en handleiding

Veelgestelde vragen - Twilight Sensor IP54 Hoftronic

Hoe installeer ik de schemerschakelaar?

Schakel de stroom uit. Verwijder het deksel door de vier schroeven los te draaien. Sluit de draden aan volgens het aansluitschema (L, N, belasting). Monteer het apparaat op een geschikte plaats met de bijgeleverde pluggen. Plaats het deksel terug en schakel de stroom in.

Hoe stel ik de LUX-drempel in?

Draai aan de LUX-regelaar in de schemerschakelaar om de gewenste omgevingslichtgevoeligheid in te stellen. Hoe lager de stand, hoe donkerder het moet zijn voordat de schakelaar inschakelt.

Hoe stel ik de timer in?

Druk op de TIME-knop in de schemerschakelaar. De LED knippert het aantal keren dat overeenkomt met het aantal uren (1 tot 9). Bijvoorbeeld: 5 keer knipperen = 5 uur.

Wat betekent het knipperen van de LED?

De LED knippert om de ingestelde timerduur aan te geven. Het aantal knipperingen komt overeen met het aantal uren dat de timer is ingesteld.

Kan ik de schemerschakelaar buitenshuis gebruiken?

Ja, het product heeft IP54 bescherming en is geschikt voor buitengebruik, mits de juiste kabeldiameter wordt gebruikt voor de wartel om de beschermingsgraad te behouden.

Welke lampen kan ik aansluiten?

De schemerschakelaar kan worden gebruikt met gloeilampen, LED-lampen, halogeenlampen en andere verlichting, zolang het totale vermogen de maximale belasting van 1000 W niet overschrijdt.

Wat is de maximale belasting?

De maximale belasting is 1000 W voor gloeilampen. Voor andere lasten (LED, spaarlampen) kan de maximale belasting lager zijn; raadpleeg de specificaties.

Het apparaat schakelt niet in/uit, wat nu?

Controleer de stroomtoevoer en de bedrading. Zorg dat de LUX-drempel correct is ingesteld. Controleer of de timer niet is ingesteld op een zeer korte tijd. Als het probleem aanhoudt, raadpleeg dan een elektricien.

Hoe reinig ik het product?

Reinig het product alleen met een zachte, droge doek. Gebruik geen chemische reinigingsmiddelen of water, om schade te voorkomen.

Waar vind ik de garantievoorwaarden?

Garantievoorwaarden zijn niet in de handleiding opgenomen. Neem contact op met de verkoper of bezoek de website www.hoftronic.com voor meer informatie.

GEBRUIKSAANWIJZING Twilight Sensor IP54 Hoftronic

2 NL - Conformiteitsverklaring

8 NL - Montage Handleiding

8 NL - Technische Specificatie

11 NL - Algemene Richtlijnen

Dit product is in overeenstemming met alle relevante reglementen en richtlijnen die gelden voor alle lidstaten van de Europese Unie geproduceerd en geleverd. Het product voldoet aan alle toepasselijke voorschriften en regelingen in het land van verkoop.

Formele documentatie als de conformiteitsverklaring, het veiligheidsinformatieblad en het product testrapport is beschikbaar op verzoek.

CE-CONFORMITEITSVERKLARING

Dit product voldoet aan de volgende richtlijnen:

LVD: 2014/35/EU

EMC: 2014/30/EU

RoHS: 2011/65/EU

Het complete EG conformiteitsdocument is op aanvraag beschikbaar.

1. Installatie van de schemerschakelaar.

1. Plaats de voorklep terug.

1. Installeer de schemerschakelaar niet direct onder een lichtbron.

1. Installeer de schemerschakelaar in in de buurt van de lichtbron die het zal controleren.

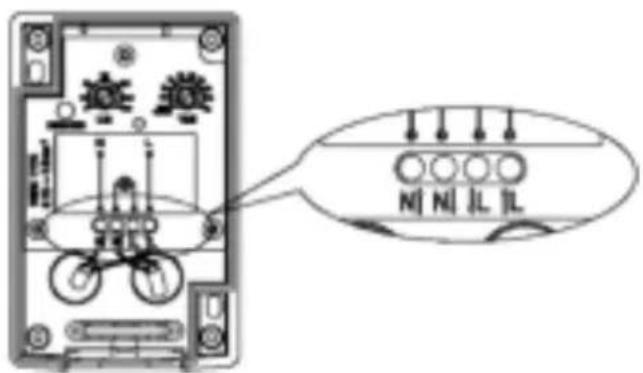

1. Bedrading van de schemerschakelaar.

1. Veranderen van de LUX en de ingebouwde timer Instellingen.

MONTAGEHANDLEIDING

1 Schakel de stroom uit. Draai de vier schroeven van het deksel van de schemerschakelaar los en verwijder het deksel.
2 | Sluit de schemerschakelaar aan op de lamp volgens het aansluitschema (fig. 5) (fig. 6).
3 Installeer de schemerschakelaar op een geschikte plaats met behulp van de bijgeleverde opblaasbare schroeven. Plaats het deksel van de schemerschakelaar terug. Schakel de stroom in (afb. 1 tot 4).
4 De omgevingslichtgevoeligheid kan met de LUX-regelaar in de schemerschakelaar worden ingesteld (afb. 6).
5 De ingebouwde timer kan worden ingesteld met de TIME-knop in de schemerschakelaar. De LED-display in de schemerschakelaar knippert om de ingestelde tijdsduur aan te geven (voorbeeld: Als u de Tim-knop op 5 uur instelt, knippert de LED-display vijf keer) (fig. 6).

INGEBOUWDE TIMER: 1 tot 9 uur

INTENDED USE / APPLICATION

Technische wijzigingen voorbehouden. Lees de handleiding voor de montage. De montage moet worden uitgevoerd door een gekwalificeerd persoon. Alle werkzaamheden moeten worden uitgevoerd met losgekoppelde stroomtoevoer. Wees bijzonder voorzichtig. Het product heeft een beschermend contact/terminal. Het niet aansluiten van de beschermkabels kan leiden tot elektrische schokken. Montageschema: zie afbeeldingen. Controleer voor het eerste gebruik of het product goed mechanisch is bevestigd en aangesloten op het elektriciteitsnet. Het product kan worden aangesloten op een voedingsnetwerk dat voldoet aan de wettelijke normen voor energiekwaliteit. Om het juiste IP-beschermingsniveau te behouden, moet de juiste diameter van de voedingskabel worden gekozen voor de kabelwartel die in het product wordt gebruikt.

FUNCTIONELE KENMERKEN

Het product kan binnen worden gebruikt.

GEBRUIKSRICHTLIJNEN / ONDERHOUD

Eventuele onderhoudswerkzaamheden moeten worden uitgevoerd wanneer de stroomtoevoer wordt onderbroken en het product is afgekoeld. Reinig alleen met zachte en droge doeken. Gebruik geen chemische reinigingsmiddelen. Dek het product niet af. Zorg voor een vrije luchttoevoer. Het product kan opwarmen tot een hogere temperatuur. Het product kan alleen worden geleverd met een nominale spanning of een spanning binnen het meegeleverde bereik. Het is verboden het product te gebruiken met een beschadigde beschermkap. Het product mag niet worden gebruikt in ongunstige omstandigheden, zoals stof, water, vocht, trillingen, explosieve luchtatmosfeer, dampen, of chemische dampen, enz. Niet-demonteerbaar product. Niet geschikt voor onafhankelijke reparaties.

MILIEUBESCHERMING

Hou je omgeving schoon. Segregatie van post-verpakkingsafval wordt aanbevolen. Wanneer u het product wilt afvoeren dient u dit op een verantwoorde manier als selectief afgedankte elektronische en elektrische apparatuur in te zamelen. Producten die op deze manier zijn geëtiketteerd, mogen niet op dezelfde manier worden verwijderd als ander afval onder bedreiging van een boete. Deze producten kunnen schadelijk zijn voor het natuurlijke milieu en de gezondheid en vereisen een speciale vorm van recycling/neutralisatie. Producten die op deze manier geëtiketteerd zijn, moeten worden teruggestuurd naar een inzamelplaats voor afgedankte elektrische en elektronische goederen. Informatie over inzamelcentra wordt verstrekt door de plaatselijke autoriteiten of de verkopers van dergelijke goederen. Gebruikte producten kunnen ook worden geretourneerd aan de verkoper wanneer een nieuw product wordt gekocht, in een hoeveelheid die niet groter is dan het gekochte product van hetzelfde type. De bovenstaande regels hebben betrekking op het EU-gebied. In het geval van andere landen moeten de in een bepaald land geldende regels worden toegepast. Het wordt aanbevolen om contact op te nemen met de distributeur van onze producten in een bepaald gebied.

Het niet opvolgen van deze instructies kan leiden tot

bijvoorbeeld brand, brandwonden, elektrische schokken, lichamelijk letsel en andere materiële en immateriële schade. Meer informatie over Hoftronic producten vindt u op www.hoftronic.com. Hoftronic is niet verantwoordelijk voor schade als gevolg van het niet opvolgen van deze instructies. Hoftronic behoudt zich het recht voor om wijzigingen in de handleiding aan te brengen - de huidige versie kan worden gedownload op www.Hoftronic.com.
