GEBRUIKSAANWIJZING AC Palermo 22K Wood's

Het merk Wood's werd meer dan 65 jaar geleden opgericht door de familie Wood in de Canadese stad Guelph, Ontario. Hier begon Wood's in 1950 met de ontwikkeling en productie van ontvochtigers. Sindsdien heeft Wood's enkele honderdduizenden huishoudens geholpen om schade door schimmel vocht te voorkomen en om schonere lucht in te ademen. Onze verplaatsbare airconditioners zijn geschikt voor gebruik in de meeste klimaten, waar de capaciteit ook bij verschillende temperaturen en vochtigheidsniveaus passend is. Ze worden met goed resultaat gebruikt in panden en ruimtes die heet worden, zoals huiskamers, kantoren of slaapkamers. De hoeveelheid hete lucht die een airconditioner verwijdert hangt af van de temperatuur, vochtigheidsgraad en plaats. Ook externe weersomstandigheden kunnen van invloed zijn op de prestaties van de airconditioner.

Wood's airconditioners zijn veilig te bedienen en bedoeld om jarenlang onafgebroken gebruikt te worden.

HOE WERKT DE AIRCONDITIONER?

Lage druk geeft koude lucht Het belangrijkste element van de airconditi- oner is het koelmiddel, dat onder lage druk wordt omgezet in gas. Het proces "creëert koude", dat naar binnen wordt overgebracht, terwijl de warme lucht buiten blijft.

Een vloeibaar koelmiddel gaat door een expansieklep en vervolgens door een leiding waar de druk laag is.

Het koelmiddel verdampt en gaat over in gasvorm. Het proces absorbeert warmte uit de omgeving en de leiding wordt gekoeld. Een ventilator blaast de koude lucht de kamer in.

Het gas gaat door een compressor, die de druk verhoogt en het gas weer omzet naar de vloeistofvorm.

Tijdens dit proces komt warmte vrij, die naar leidingen aan de andere kant wordt geleid en naar buiten wordt geblazen door een ventilator.

Een thermostaat schakelt het apparaat uit wanneer de lucht in de kamer koud genoeg is.

Ontvlambaar materiaal. Ditapparaat bevat R290/propaan, een ontvlambaar koelmiddel.

Raadpleeg deze handleiding voor veiligheidsinformatie. Alg

Lees de technische handleiding

Lees de gebruikshandleiding.

VEILIGHEIDSINFORMATIE

Lees vóór installatie en gebruik van het apparaat de bijgeleverde handleidingen aandachtig door. De fabrikant is niet verantwoordelijk als onjuiste installatie en gebruik leiden tot letsel en schade. Houd de handleidingen altijd bij het apparaat voor toekomstig gebruik.

Veiligheid kinderen en kwetsbare personen

WAARSCHUWING

Risico op letsel of blijvende invaliditeit.

Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde lichamelijke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis indien zij op een veilige manier begeleid worden of instructie hebben gekregen over het gebruik van het apparaat en de gevaren

begrijpen.

Laat kinderen niet met het apparaat spelen.

Kinderen jonger dan 3 jaar moeten van het apparaat weggehouden worden, tenzij zij onder voortdurend toezicht staan.

Houd alle verpakkingen uit de buurt van kinderen.

Reiniging en gebruikersonderhoud mogen niet door kinderen worden uitgevoerd zonder dat er toezicht is.

Algemene veiligheid

Dit apparaat is bedoeld voor gebruik in huishoudens en soortgelijke toepassingen zoals: zitkamer, woonkamer, personeelskeukens in winkels, kantoren en andere werkomgevingen. Het typeplaatje zit aan de achterzijde of aan de zijkant van de airconditioner.

Zorg dat de ventilatieopeningen niet geblokkeerd worden.

Gebruik geen mechanische apparaten of andere middelen om het ontdooiproces te versnellen, anders dan die door de fabrikant aanbevolen. Het apparaat mag niet worden opgeslagen in een ruimte met werkende ontstekingsbronnen (bijv. open vuur, een gasapparaat in gebruik of een werkende elektrische kachel.

Niet doorboren of branden.

Let op dat koelmiddelen geen geur mogen bevatten. Gebruik geen waterstraal en stoom om het apparaat schoon te maken. Reinig het apparaat met een vochtige zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schurende producten, schuursponsen, oplosmiddelen of metalen voorwerpen.

Indien het netsnoer beschadigd is, moet het worden vervangen door de

fabrikant, een erkend servicecentrum of gelijkwaardig gekwalificeerde personen om problemen te voorkomen.

Dit apparaat mag alleen door een gekwalificeerd persoon geïnstalleerd worden.

Verwijder alle verpakkingen. Installeer of gebruik geen beschadigd apparaat. Het apparaat moet geïnstalleerd, gebruikt en opgeslagen worden in een ruimte met een vloeroppervlak van ten minste 13 m² (AC Palermo 18K) / 25 m² (AC Palermo 22K). Volg de installatie- instructie die bij het apparaat is meegeleverd.

Wees altijd voorzichtig wanneer u het apparaat verplaatst omdat het zwaar is. Draag altijd veiligheidshandschoenen. Let op dat koelmiddelen geen geur mogen bevatten.

Zorg ervoor dat er lucht rond het toestel kan circuleren.

Wacht minimaal 4 uur voordat u het apparaat aansluit op het net. Dit is om de olie terug te laten stromen naar de compressor.

Installeer het toestel niet vlak bij radiatoren of andere warmtebronnen.

Installeer het toestel niet in direct zonlicht.

Elektrische aansluiting

WAARSCHUWING

Gevaar voor brand en elektrische schokken.

Het apparaat moet op een geaard stopcontact zijn aangesloten. Zorg dat de elektrische gegevens op het typeplaatje overeenkomen met de netspanning. Is dat niet het geval dan moet u contact opnemen met een elektricien.

Gebruik altijd een correct geïnstalleerd slagvast stopcontact.

Gebruik geen stekkerdozen en verlengkabels.

Zorg ervoor dat u de elektrische componenten niet beschadigt (bijv. stekker, netsnoer).

Neem contact op met het geautoriseerde servicecentrum of een elektricien om de elektrische componenten te vervangen.

Het netsnoer moet lager liggen dan de stekker.

Steek pas aan het einde van de installatie de stekker in het stopcontact.

Controleer of u na de installatie bij de stekker kunt.

Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.

Deze eenheid heeft minimaal 25 A nodig om de compressor te laten werken. Gebruik geen verlengsnoer voor deze eenheid, om het afschakelen van de hoofdzekering te vermijden.

Gebruik

WAARSCHUWING

Risico op letsel, brandwonden, elektrische schokken of brand. Wijzig de specificatie van dit toestel niet. Zorg ervoor dat u het koelcircuit niet beschadigt. Het bevat propaan (R290), een natuurlijk gas met een grote milieu- compatibiliteit. Dit gas is ontvlambaar.

Als er schade aan het koelcircuit ontstaat moet u ervoor zorgen dat er geen vlammen of andere

ontstekingsbronnen in de ruimte zijn. Ventileer de kamer.

Zet geen brandbare producten of voorwerpen die nat zijn van brandbare stoffen in de buurt van of op het apparaat.

Gebruik deze eenheid bij een omgevingstemperatuur van 35 graden Celsius of minder.

Reinig het luchtfilter periodiek voor de meest efficiënte koeling.

Wacht na het uitschakelen van de eenheid minstens 3,5 minuut voordat u de eenheid opnieuw start, om schade aan de compressor te voorkomen.

Bij het aanschakelen van de eenheid, zal de ventilator werken, maar zal de compressor pas starten nadat het alarm voor koeling drie minuten flikkert

De airconditioner mag alleen op een voeding met een systeemimpedantie van maximaal 0,219 Ω worden aangesloten. Raadpleeg indien nodig uw elektriciteitsleverancier voor informatie over de systeemimpedantie.

Afvoeren

WAARSCHUWING

Risico op letsel.

Koppel het apparaat los van het net. Knip het netsnoer af en gooi dit weg. Het koelcircuit van dit apparaat is ozonvriendelijk. Neem contact op met uw gemeentelijke milieustation voor informatie over hoe u het apparaat correct afvoert.

Zorg dat het gedeelte van de koeleenheid dat zich in de buurt van de warmtewisselaar bevindt niet beschadigd raakt.

AIRCONDITIONER VOORBEREIDEN VOOR INSTALLATIE

Transport, marking en opslag van eenheden

1. Transport van apparatuur met brandbare koelmiddelen Overeenkomstig de transportregelgeving
2. Markering van apparatuur met tekens Overeenkomstig de lokale regelgeving
3. Verwijdering van apparatuur met brandbare koelmiddelen Overeenkomstig de nationale regelgeving
4. Opslag van apparatuur/toestellen De opslag van apparatuur moet gebeuren overeenkomstig de aanwijzingen van de fabrikant.
5. Opgeslagen of verpakte (niet verkochte) apparatuur De apparatuur moet worden verpakt zodat deze binnen de verpakking beschermd is tegen mechanische beschadiging en het koelmiddel niet kan lekken. Het maximale aantal apparaten dat samen mag worden opgeslagen, zal worden bepaald door de lokale regelgeving.
6. Het apparaat moet worden opgeslagen op een manier waarop het beschermd is tegen mechanische beschadiging.
7. Algemeen werkgebied Alle onderhoudsmedewerkers en andere personen die ter plaatse werken, zullen richtlijnen krijgen over de aard van het werk dat wordt uitgevoerd. Werken in besloten ruimten zal vermeden worden. Het gebied rond de werkplaats zal worden afgebakend.

Zorg ervoor dat de omstandigheden binnen het werkgebied zijn beveiligd door de beheersing van brandbare materialen.

2. Installatie

Belangrijk

1. Deze airconditioner kan gemakkelijk binnenshuis verplaatst worden; houd het apparaat rechtop terwijl u het verplaatst. De airconditioner moet op een vlakke ondergrond worden geplaatst. Installeer of bedien deze airconditioner niet in een badkamer of een andere natte omgeving. Omdat een verplaatsbare airconditioner op wielen rust, kan deze gemakkelijk op een andere plek worden geplaatst. Wanneer het warm wordt, verplaatst u eenvoudig de airconditioner naar de kamer en kunt u snel aan de slag met het koelen van de ruimte. De airconditioner moet werken in een afgesloten ruimte voor het beste effect. Sluit alle deuren, ramen en andere openingen naar de kamer. De effectiviteit van de airconditioner is afhankelijk van de temperatuur en vochtigheidsgraad.

2. Plaats de airconditioner op een plek die de luchtstroom door de de voorkant van het apparaat niet belemmert.

3. Een airconditioner die werkt in een kamer zal weinig of geen effect hebben op het drogen van een aangrenzende afgesloten opslag ruimte, zoals een kast, tenzij er

voldoende luchtcirculatie is in en uit de ruimte. Een verplaatsbare airconditioner voert de warmte van het apparaat af via een ventilatieslang door een raam of afvoerluchtklep.

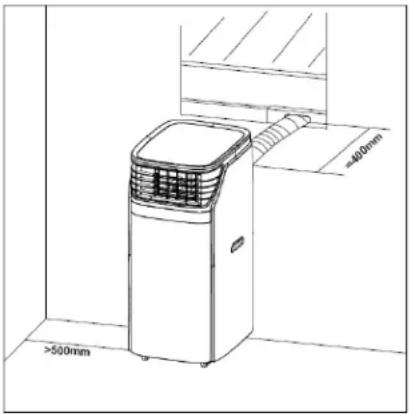

1. Maak de uitlaatslang niet langer dan 400 mm. De uitlaatslang moet recht worden gehouden en mag niet omhoog of omlaag gebogen worden.

2. Er moet een minimum afstand van 50 cm zijn tussen de airconditioner en het dichtstbijzijnde object. Zie afbeelding voor verduidelijking.

3. Wanneer dit apparaat begint te ontdooien, zal het woord 'DF' worden weergegeven op het LED-scherm

3. Productbeschrijving

A

1. Afvoerslang
2. Vensteraansluiting
3. Vensterset
4. Deuvel
5. Batterijen
6. Afstandsbediening
7. Aansluiting voor koude luchtuitlaat (optioneel)

B

1. Productfoto's

C

1. Uitlaat koude lucht
2. Bedieningspaneel
3. Ronde adapter(einde)
4. Uitlaatslang
5. Handvat aan de rechterkant
6. Uitlaat warme lucht
7. Afvoergat bovenste deel
8. Inlaatrooster koele lucht
9. Handgreep aan de linkerkant
10. Inlaatrooster warme lucht
11. Afvoergat onderste deel

D

1. Foto's achterkant product

E

1. Foto van bovenkant product

F

1. AAN-/UIT-TOETS
2. WERKING
3. TOETS TEMPERATUURREGELING (OMHOOG)
4. TOETS TEMPERATUURREGELING (OMLAAG)
5. L.E.D. SCHERM
6. SNELHEID
7. PROGRAMMEERBARE TIMER
8. WERKING NACHTREGELING
9. SWING
10. ALARM

G

1. Afbeelding van het uithalen van het lucht- scherm

H

1. Schema voor het reinigen van filterschermen

|

1. POWER——Aan-/uit-schakelaar
2. FUNC——Functie 'MODE' (modus) keuzeschakelaar
3. TIMER——Programmering per uur
4. AUTO——Automatische ventilatorsnelheid
5. HI——Hoge ventilatorsnelheidTemperatuur omlaag
6. MID——Gemiddelde ventilatorsnelheid
7. LOW——Lage ventilatorsnelheid
8. SLEEP——Keuzeschakelaar sluimerstand
9. TEMP.——Keuzeschakelaar temperatuur
10. SWING——Swing

J

1. Installatie voor afstandsbediening. Gebruik alleen 2x AAA 1,5V batterijen.

K

1. Draai de uitlaatslang in de slangaansluiting.

L

1. Introductie installatie afvoerslang

M

1. Installatie van vensterschuifset

N

1. Gat maken voor vensterset

0

1. Afbeelding van de wateruitlaat

FUNCTIE VAN DE BEDIENINGSMODI EN INSTALLATIEBESCHRIJVINGEN

A. Toebehoren

Controleer na het uitpakken of de hierboven vermelde toebehoren zijn inbegrepen en bekijk waarvoor ze dienen in de inleiding tot de installatie in deze handleiding. De aansluiting voor koude luchtuitlaat is optioneel.

B. Mobiele airconditioner

J. Uitzicht en werking van de afstandsbediening.

Opmerkingen:- De afstandsbediening niet laten vallen. - De afstandsbediening niet op een plaats leggen waar deze aan direct zonlicht wordt blootgesteld.

M. Inleiding tot de werking

Voordat u de handelingen in dit deel uitvoert:

1) Zoek een plaats dichtbij een stopcontact.
2) Plaats de uitlaatslang en zorg voor de juiste positie van het venster.
3) Sluit de afvoerslang aan (alleen voor model met verwarming);
4) Steek het netsnoer in een geaard stop-contact van AC220\~240V/50Hz;
5) Druk op de AAN-/UIT-knop om de airconditioner aan te zetten.

K&L. Inleiding tot de installatie van de uitlaatslang

A) Tijdelijke installatie
1. Draai de uitlaatslang in de slangaansluiting en de uitlaat op de achterkant van de airconditioner
2. Plaats het andere einde van de uit- laatslang tot tegen de vensterbank.

N. Installatie van de schuifeenheid voor het venster

De schuifeenheid voor het venster wordt gewoonlijk 'horizontaal' en 'verticaal' geplaatst. Controleer, zoals wordt weergegeven op Afb.5 en Afb.5a, de minimum- en maximumafmetingen van het venster vóór het installeren.

1. Plaats de vensterkit op het venster;
2. Pas de lengte van de schuifeenheid voor het venster aan, overeenkomstig de breedte of de hoogte van het venster en bevestig het geheel met de plug;
3. Steek de slang voor de vensteraansluiting in het gat van de vensterkit.

O. Alarmfunctie interne watertank vol

De interne watertank van de airconditioner is uitgerust met een veiligheidsschakelaar voor het waterpeil, die het waterpeil controleert. Als het waterpeil een ingestelde hoogte bereikt, gaat het indicatielampje voor volle watertank branden. (als de tank vol is,

haal dan de rubberen stop uit de onder- kant van de eenheid en laat het water weglopen.)

H. Toelichting bij onderhoudsaanwijzingen:

Het is erg belangrijk dat het filter regelmatig gereinigd wordt; anders kan het vermogen van de airconditioner omlaag gaan en kan deze zelfs ernstige schade oplopen.

1) Zorg er voor het reinigen voor dat de elektrische voeding wordt losgekoppeld;
2) Gebruik geen benzine of andere chemi- caliën om de eenheid te reinigen;
3) De eenheid niet rechtstreeks wassen; 4) Neem contact op met de verdeler of de reparateur als de airconditioner beschadigd is.

1. Luchtfilter

-Als het luchtfilter verstopt raakt met stof/vuil, moet het luchtfilter elke twee weken worden gereinigd.

-Demonteren

Open het luchtinlaatrooster en verwijder het luchtfilter.

-Reiniging

Reinig het luchtfilter met een neutraal schoonmaakmiddel en lauw water (40°C) en laat het in drogen in de schaduw.

-Monteren

Plaats het luchtfilter in het inlaatrooster en plaats de onderdelen terug op hun oorspronkelijke plaats.

1. Reinig eerst het oppervlak van de airconditioner. Reinig het oppervlak met een neutraal schoonmaakmiddel en een natte doek en veeg het daarna af met een droge doek.

E. Voor gebruik

Controleer of de uitlaatslang goed is gemonteerd. Aandachtspunten bij koelen

en ontvochtigen: -Als de functies koelen en ontvochtigen worden gebruikt, laat dan minstens 3 minuten tussen het UIT- en INSCHAKELEN.

-Zorg ervoor dat de voeding voldoet aan de vereisten.
-Zorg ervoor dat een AC-stopcontact wordt gebruikt.
-Sluit geen andere apparaten aan op het stopcontact.
-De voedingsspanning is AC220-240V, 50Hz

Indien niet aangesloten: De toetsen en indicatielampjes zijn niet zichtbaar. Indien aangesloten: Het indicatielampje van de aan-/uit-toets en de timertoets zijn half verlicht voor bediening.

1. AAN-/UIT-TOETS

Druk om de eenheid 'ON' (aan) of 'OFF' (uit) te schakelen

2. WERKING

Druk op deze toets om koelen, ontvochtigen of ventilator te selecteren.

3. TOETS TEMPERATUURREGELING (OM-HOOG)

Tijdens koelen: Deze toets verhoogt de vooraf ingestelde temperatuur met 1°C elke keer wanneer er op wordt gedrukt, de maximumtemperatuur is 30°C.

Bij gebruik van de timer: Verlengt de tijd van de timer, Deze toets verlengt de tijd met 1 uur elke keer wanneer er op de toets wordt gedrukt en de cyclus wordt verlengd.

4. TOETS TEMPERATUURREGELING (OMLAAG)

Tijdens koelen: Deze toets verlaagt de vooraf ingestelde temperatuur met 1°C elke keer wanneer er op wordt gedrukt, de minimumtemperatuur is 17°C.

Bij gebruik van de timer: De tijd van de timer verkorten, Deze toets verkort de tijd per 1 uur elke keer wanneer er op wordt gedrukt en de cyclus wordt verkort.

5. L.E.D. SCHERM

Het scherm geeft de huidige ingestelde temperatuur of de instelling van de timer weer. Als de instelling van de temperatuur of de timer wordt aangepast, wordt de nieuwe instelling weergegeven en geeft het scherm daarna de huidige ingestelde

VAN DE BEDIENINGSMODI EN INSTALLATIEBESCHRIJVINGEN

NL

temperatuur opnieuw weer.

※ Het scherm geeft ook foutcodes weer bij fouten, zie FOUTCODES.

6. SNELHEID

Koeling: Druk op ofwel LAAG, GEMIDDELD, HOOG of AUTO om de ventilatorsnelheid te selecteren. Als 'AUTO' is geselecteerd, zal 'HOOG' of 'GEMIDDELD' of 'LAAG' automatisch worden geselecteerd, volgens het verschil tussen de ingestelde temperatuur en de omgevingstemperatuur. Omgevingstemperatuur - insteltemperatuur > 4°C: Machine staat op Hoge ventilatorsnelheid.

2°C ≤ Omgevingstemperatuur - insteltemperatuur ≤ 4°C: Machine staat op Middelste ventilatorsnelheid.

0°C ≤ Omgevingstemperatuur - insteltemperatuur ≤ 2°C: Machine staat op Lage ventilatorsnelheid.

Ventilator: Druk op ofwel LAAG, GEMID-DELD, HOOG of AUTO om de ventilatorsnelheid te selecteren.

Opmerking: Tijdens ontvochtigen werkt deze toets niet, omdat de eenheid is ingesteld om te werk en aan lage snelheid in de modus ontvochtigen.

7. PROGRAMMEERBARE TIMER

ON/OFF (aan-/uit)-toets programmeerbare timer. TIMER-AAN: Timer-aan wordt gebruikt om de eenheid automatisch aan te schakelen als de ingestelde tijd is verlopen.

1) Druk, in stand-by, op de toets 'TIMER' om de gewenste tijd in te stellen.
2) Zodra de ingestelde tijd is verlopen, zal de eenheid automatisch aanschakelen.
3) Als er voor het verlopen van de tijd op de toets 'POWER' (aan/uit) wordt gedrukt, wordt de ingestelde tijd gewist en zal de eenheid aanschakelen.
4) U kunt de functie en de ventilatorsnelheid instellen tijdens het instellen van de timer.

TIMER-UIT: Timer-uit wordt gebruikt om de eenheid automatisch uit te schakelen als de ingestelde tijd is verlopen.

1) Druk, tijdens bedrijf, op de toets 'TIMER' om de gewenste tijd in te stellen.
2) Zodra de ingestelde tijd is verlopen, zal de eenheid automatisch uitschakelen.
3) Als er voor het verlopen van de tijd op de toets 'POWER' (aan/uit) wordt gedrukt, wordt de ingestelde tijd gewist en zal de

eenheid uitschakelen.

1) Druk, in de modus koelen, op de toets SLEEP (nacht) om de temperatuur in te stellen. De temperatuur verhoogt met 1° na een uur en verhoogt maximaal 2° na 2 uur.

2) Opnieuw op de toets SLEEP (nacht) drukken kan de instelling wissen.

9. SWING

Druk op deze toets om de louvres van de luchtuitlaat te laten draaien, dit zal stoppen wanneer er opnieuw op de toets wordt gedrukt.

10. ALARM

Als de watercontainer vol is, wordt 'E4' weergegeven op het bedieningspaneel. Verwijder de rubberen dop op de afvoerslang om het water af te laten en start daarna de eenheid opnieuw. Na het aflaten zal de waarschuwing E4 verdwijnen en kunt u de eenheid opnieuw starten door op de AAN-/UIT-toets te drukken.

Onderhoud

Reinig de eenheid met een zachte, vochtige doek. Gebruik geen oplosmiddelen of sterke schoonmaakmiddelen omdat deze het oppervlak van de eenheid kunnen beschadigen.

Service

Als de airconditioner service nodig heeft, moet u eerst met uw lokale handelaar contact opnemen. Een aankoopbewijs is vereist voor alle garantieclaims.

Aanwijzingen voor opslag

Opslag op het einde van het seizoen

1) Schroef het afvoerdeksel los en trek de stop uit om al het water af te laten.
2) Laat de eenheid een halve dag in de ventilatormodus draaien om de binnenkant van de eenheid volledig te drogen en schimmelvorming te voorkomen.
3) Zet de eenheid uit, trek de stekker uit het stopcontact en wikkel het netsnoer rond de snoerhouder, steek de stekker in het universele bevestigingsgat op de achterkant van de eenheid, plaats de stop van de watertank en het afvoerdeksel.

4) Verwijder de warmte-afvoerslang, reinig deze en berg deze gepast op.
5) Verpak de airconditioner goed in een zachte plastic tas en plaats het apparaat op een droge plaats, voldoende beschermd tegen stof en houd het apparaat uit de buurt van kinderen.
6) Haal de batterijen uit de afstandsbediening en bewaar ze op een geschikte plaats.

Opmerking:

Zorg ervoor dat het apparaat op een droge plaats wordt bewaard. Alle toebehoren van het apparaat moeten samen, op gepaste wijze beschermd worden

De snoerhouder en het universele stopcontact kunnen het netsnoer beschermen.

Intelligent, milieuvriendelijk en energiebesparend met een zelfverdampend koelsysteem.

24-uur timerfunctie, unieke herinnerings- toon voor aan-/uitschakelen.

3,5 minuut vertraging voor opnieuw starten ter bescherming van de compressor en andere beschermingsfuncties.

PROBLEEM OORZAAK ACTIE
De unit start niet Storing	in de stroomvoorzieningWater vol en bijhorend pictogram brandtOmgevingstemperatuur te laag of te hoogDe kamertemperatuur is lager dan de ingestelde temperatuur in koelingsmodus of hoger dan de ingestelde temperatuur in verwarmingsmodus	Sluit het apparaat aan op een stroomvoerend stopcontact en zet het aanLaat het water dat in het apparaat is opgeslagen, weglopen.Wij raden aan om dit toestel te gebruiken tussen 8-35°CDe ingestelde temperatuur wijzigen
Slechte koeling Er is direct	zonlichtDe deuren en/of ramen staan open, er zijn veel mensen in de kamer of er zijn andere warmtebronnenVuil filterLuchtinlaat of luchtafvoer verstopt	Sluit het gordijnSluit deuren en ramen, verwijder andere warmtebronnenReinig of vervang het gaasfilterVerwijder de obstructie
Veel lawaai	Het apparaat staat op een ongelijk oppervlak.	Plaats het apparaat op een vlakke en stevige ondergrond (kan lawaai reduceren)
De compressor doet het niet	Begin van de oververhittingsbescherming Wacht tot de temperatuur	zakt, het apparaat zal automatisch opnieuw starten
De afstandsbediening werkt niet	Afstand is te grootDe afstandsbediening bereikte de signaalontvanger op het apparaat niet.De batterijen zijn leeg	Breng de afstandsbediening dicht bij de airconditioner en zorg ervoor dat deze op de signaalontvanger op het apparaat gericht is.Vervang de batterijen
Als u problemen ondervindt met uw airconditioner, raadpleeg dan de probleemoplossing hieronder. Als niets van het onderstaande werkt, neem dan contact op met uw dealer voor onderhoud van uw airconditioner.

Foutcodes OORZAAK ACTIE
E1-code Elektrische kortsluiting op zowel de temperatuursensor als de PCB	Neem contact op met een elektricien voor reparatie
E2-code Elektrische kortsluiting van de koperen leiding van de temperatuursensor en de PCB-bedrading	Neem contact op met een elektricien voor reparatie
E4-code	Wijst op een volle watercontainer of een slecht contact met de voedingsstekker	De gebruiker moet de rubberen stop op de onderkant van de eenheid verwijderen om het water af te laten. Of controleren of de stekker goed is aangesloten

Garanties

2 jaar consumentengarantie tegen productiefouten. Houd er rekening mee dat de garantie alleen geldig is na overleg van de aankoopnota. De garantie is alleen geldig als het product wordt gebruikt in overeenstemming met de instructies en veiligheidswaarschuwingen die in deze handleiding staan aangegeven. De garantie dekt geen schade die wordt veroorzaakt door een onjuiste behandeling van het product.

OPMERKING: De 2 jaar garantie geldt alleen voor consumenten en niet voor commercieel gebruik van het apparaat.

LET OP:

Registreer u op www.warranty-woods.com en lees meer over hoe u aanspraak kunt maken op uitgebreide garantie. Ga naar www.woods.se voor meer informatie.

Aanbevolen gebruikslimieten

De beste omgevingstemperatuur voor koelen is 17-35 °C. Zekeringparameters: 5 ET of SMT, 3,15 A, 250 Vac.

TECHNISCHE GEGEVENS	Palermo 18K	Palermo 22K
Koelvermogen 5,3 KW	6,5 KW
Energieverbruik	2,030 KW	2,500 KW
Luchtdebiet:	850 m^3/h	900 m^3/h
Energieklasse	A	A
Ontvochtigen	90 L/24 h	120 L/24 h
Temperatuurinstelling	17-30 °C	17-30 °C
Bedrijfstemperatuur	16-31 °C	16-31 °C
EER	2,6	2,6
Koelmiddel	R290/264g	R290/369g
Geluidsniveau in decibels	65dB	65dB
Gewicht	51 kg/57 kg	52 kg/58 kg
Afmetingen in mm, L x B x H	540 x 695 x 1140	540 x 695 x 1140

* Technische veranderingen en verbeteringen kunnen voorkomen. Alle waarden zijn bij benadering en kunnen variëren als gevolg van externe omstandigheden zoals temperatuur, ventilatie en luchtvochtigheid.

*Gebruikte batterijen mogen niet met het huishoudelijk afval worden weggegooid aangezien ze giftige stoffen en zware metalen bevatten die schadelijk zijn voor het milieu en de gezondheid. Breng lege batterijen naar een geschikte recycling-faciliteit terug.

*TDeze markering geeft aan dat dit product in de EU niet met andere huishoudelijke afvalstoffen mag worden verwijderd. Om eventuele schade aan het milieu of gezondheid door ongecontroleerde afvalverwijdering te vermijden, moet u het verantwoord recyclen om het duurzame hergebruik van grondstoffen te stimuleren. Als een consument, bij het afdanken van dit product, kunt u contact opnemen met uw handelaar of uw plaatselijke autoriteiten (plaatselijk bestuur, burgemeester enz.) om details te verkrijgen over het recycleren van dit product. Zij kunnen dit product accepteren voor milieuveilig recyclen.

WOOD'S – DLA CZYSTEGO I ZDROWEGO POWIETRZA WEWNETRZNEGO
