Producttype	Mobiele airconditioner (draagbaar)
Merk	Wood's
Model	WAC1810G (Palermo 18K)
Koelcapaciteit	5,3 kW
Ontvochtiging	90 L/24 u
Instelbaar temperatuurbereik	17 – 30 °C
Bedrijfstemperatuurbereik	16 – 31 °C
Energielabel	A
EER	2,6
Koelmiddel	R290 (Propaan), 264 g
Geluidsniveau	65 dB
Afmetingen (L × B × H)	540 × 695 × 1140 mm
Netto gewicht	51 kg
Voeding	220-240 V, 50 Hz
Aanbevolen zekering	3,15 A, 250 V~
Ventilatorstanden	Laag, Midden, Hoog, Auto
Timer	24 u (programmeerbaar aan/uit)
Slaapmodus	Ja
Kleppenoscillatie	Ja
Minimale installatieoppervlakte	13 m²
Luchtfilter	Reiniging aanbevolen om de 2 weken
Garantie	2 jaar (consument)

Veelgestelde vragen - WAC1810G Wood's

Hoe start ik de Wood's WAC1810G airconditioner?

Zorg ervoor dat de afvoerslang correct is geïnstalleerd en dat het raam is aangepast. Sluit het apparaat aan op een 220-240 V stopcontact. Druk op de POWER-knop om het apparaat in te schakelen. Gebruik de FUNC-knop om de modus te selecteren (Koelen, Ontvochtigen of Ventilator).

Wat te doen als het apparaat niet goed koelt?

Controleer of de ingestelde temperatuur lager is dan de kamertemperatuur. Zorg ervoor dat deuren en ramen gesloten zijn, het luchtfilter niet verstopt is en de luchtinlaat/-uitlaat vrij is. Vermijd direct zonlicht. Als het probleem aanhoudt, reinig dan het filter of verwijder warmtebronnen.

Wat betekent de foutcode E4 op het scherm?

Code E4 geeft aan dat het interne waterreservoir vol is of dat er een slecht contact is met het stopcontact. Om dit op te lossen, verwijder de rubberen dop aan de onderkant van het apparaat om het water af te tappen. Controleer ook of de stekker goed is aangesloten. De code verdwijnt na het aftappen.

Hoe reinig ik het luchtfilter?

Koppel het apparaat los. Open het luchtinlaatrooster en verwijder het filter. Reinig het met een neutraal reinigingsmiddel bij max. 40 °C en droog het in de schaduw. Plaats het filter terug in het rooster. Het wordt aanbevolen het filter elke twee weken te reinigen.

Kan ik een verlengsnoer gebruiken met de airconditioner?

Nee, het wordt ten strengste afgeraden een verlengsnoer of stekkerdoos te gebruiken. Het apparaat heeft een directe aansluiting op een geaard stopcontact nodig. Het gebruik van een verlengsnoer kan elektrische overbelasting veroorzaken en het apparaat beschadigen.

Welk type koelmiddel wordt gebruikt en is het gevaarlijk?

Het koelmiddel is R290 (Propaan), een brandbaar gas. Het bevindt zich in een gesloten circuit. Bij een lek, ventileer de ruimte, vermijd open vuur en neem contact op met een professional. Het apparaat mag niet worden geïnstalleerd in een ruimte van minder dan 13 m².

Hoe tap ik het water uit het reservoir?

Wanneer het lampje voor vol reservoir brandt (code E4), verwijder dan de rubberen dop aan de onderkant van het apparaat om het water af te voeren. U kunt ook de onderste afvoerslang gebruiken voor continue afvoer. Na het aftappen verdwijnt de code en kan het apparaat opnieuw starten.

Hoe stel ik de timer in?

Druk op de TIMER-knop. Voor automatisch inschakelen (Timer ON), druk eenmaal (apparaat uit) en stel het aantal uren in met de +/- toetsen. Voor automatisch uitschakelen (Timer OFF), druk tijdens bedrijf en stel de duur in. Na de ingestelde tijd schakelt het apparaat automatisch in of uit.

De afstandsbediening werkt niet, wat te doen?

Controleer of de batterijen (2× AAA 1,5 V) correct zijn geplaatst en voldoende stroom hebben. Kom dichter bij de airconditioner (minder dan 8 m) en richt de afstandsbediening op de signaalontvanger. Vervang de batterijen indien nodig. Vermijd direct zonlicht op de afstandsbediening.

Wat is de maximale omgevingstemperatuur voor gebruik van de airconditioner?

De bedrijfstemperatuur voor koelen ligt tussen 16 °C en 31 °C. Boven 35 °C kan het apparaat mogelijk niet correct werken. Niet gebruiken onder 8 °C. Houd u aan deze limieten om schade aan de compressor te voorkomen.

GEBRUIKSAANWIJZING WAC1810G Wood's

NL Gebruiksaanwijzing

IS Notkunarleiöbeiningar

Het merk Wood's werd meer dan 65 jaar geleden opgericht door de familie Wood in de Canadese stad Guelph, Ontario. Hier begon Wood's in 1950 met de ontwikkeling en productie van ontvochtigers. Sindsdien heeft Wood's enkele honderdduizenden huishoudens geholpen om schade door schimmel en vocht te voorkomen en om schonere lucht in te ademen. Onze verplaatsbare airconditioners zijn geschikt voor gebruik in de meeste klimaten, waar de capaciteit ook bij verschillende temperaturen en vochtigheidsniveaus passend is. Ze worden met goed resultaat gebruikt in panden en ruimtes die heet worden, zoals huiskamers, kantoren of slaapkamers. De hoeveelheid harelucht die een airconditioner verwijdert hangt af van de temperatuur, vochtigheidsgraad en plaats. Ook externe weersomstandigheden kunnen van invloed zijn op de prestaties van de airconditioner.

Wood's airconditioners zijn veilig te bedienen en bedoeld om jarenlang onafgebroken gebruikt te worden.

HOE WERKT DE AIRCONDITIONER?

Lage druk geeft koude lucht. Het belangrijkste element van de airconditioner is het koelmiddel, dat onder lage druk wordt omgezet in gas. Het proces "creëert koude", dat naar binnen wordt overgebracht, terwijl de warme lucht buiten blijft.

Een vloeibaar koelmiddel gaat door een expansieklep en vervolgens door een leiding waar de druk laag is.

Het koelmiddel verdampt en gaat over in gasvorm. Het proces absorbeert warmte uit de omgeving en de leidingen worden gekoeld. Een ventilator blaast de koude lucht de kamer in.

Het gas gaat door een compressor, die de druk verhoogt en het gas weer omzet naar de vloeistofvorm.

Tijdens dit proces komt warmte vrij, die via leidingen aan de andere kant wordt geleid en naar buiten wordt geblazen door een ventilator.

Een thermostaat schakelt het apparaat uit wanneer de lucht in de kamer koud genoeg is.

Ontvlambaar materiaal. Dit apparaat bevat R290/propaan, een ontvlambaar koelmiddel.

Raadpleeg deze handleiding voor veiligheidsinformatie.

Lees de technische handleiding.

Lees de gebruikshandleiding.

VEILIGHEIDSINFORMATIE

Lees voor installatie en gebruik van het apparaat de bijgeleverde handleidingen aandachtig door. De fabrikant is niet verantwoordelijk als onjuiste installatie en gebruik leiden tot letsel en schade. Houd de handleidingen altijd bij het apparaat voor toekomstig gebruik.

Veiligheid kinderen en kwetsbare personen

WAARSCHUWING

Risico op letsel of blijvende invaliditeit.

Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde lichamelijke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, indien zij op een veilige manier begeleid worden of instructie hebben gekregen over het gebruik van het apparaat en de gevaren

begrijpen.

Laat kinderen niet met het apparaat spelen.

Kinderen jonger dan 3 jaar moeten van het apparaat weggehouden worden, tenzij zij onder voortdurend toezicht staan.

Houd alle verpakkingen uit de buurt van kinderen.

Reiniging en gebruikersonderhoud mogen niet door kinderen worden uitgevoerd zonder dat er toezicht is.

Algemene veiligheid

Dit apparaat is bedoeld voor gebruik in huishoudens en soortgelijke toepassingen zoals: zitkamer, woonkamer, personeelskeukens in winkels, kantoren en andere werkomgevingen. Het typeplaatje zit aan de rechterzijde of aan de zijkant van de airconditioner.

Zorg dat de ventilatieopeningen niet geblokkeerd worden.

Gebruik geen mechanische apparaten of andere middelen om het ontdooiproces te versnellen, anders dan die door de fabrikant aanbevolen.

Het apparaat mag niet worden opgeslagen in een ruimte met werkende ontstekingsbronnen (bijv. open vuur, een gasapparaat in gebruik of een werkende elektrische kachel).

Niet doorboren of branden.

Let op dat koelmiddelen geen geur mogen bevatten. Gebruik geen waterstraal en stoom om het apparaat schoon te maken. Reinig het apparaat met een vochtige zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schurende producten, schuursponsen, oplosmiddelen of metalen voorwerpen.

Indien het netsnoer beschadigd is, moet het worden vervangen door de

fabrikant, een erkend servicecentrum of gelijkwaardig gekwalificeerde personen om problemen te voorkomen.

Dit apparaat mag alleen door een gekwalificeerd persoon geïnstalleerd worden.

Verwijder alle verpakkingen. Installeer of gebruik geen beschadigd apparaat. Het apparaat moet geïnstalleerd, gebruikt en opgeslagen worden in een ruimte met een vloeroppervlak van ten minste 13m² (AC Palermo 18K) / 25m² (AC Palermo 22K). Volg de installatie-instructies die bij het apparaat zijn meegeleverd. Wees altijd voorzichtig wanneer u het apparaat verplaatst, want het is zwaar. Draag altijd veiligheidshandschoenen. Let op dat koelmiddelen geen geur mogen bevatten.

Zorg ervoor dat er lucht rond het toestel kan circuleren. Wacht minimaal 4 uur voordat u het apparaat aansluit op het net. Dit is om de olie terug te laten stromen naar de compressor. Installeer het toestel niet vlak bij radiatoren of andere warmtebronnen. Installeer het toestel niet in direct zonlicht.

Elektrische aansluiting

WAARSCHUWING

Gevaar voor brand en elektrische schokken.

Het apparaat moet op een geaard stopcontact worden aangesloten.

Zorg dat de elektrische gegevens op het typeplaatje overeenkomen met de netspanning. Is dat niet het geval, neem dan contact op met een elektricien.

Gebruik altijd een correct geïnstalleerd slagvast stopcontact. Gebruik geen stekkerdozen en verlengkabels.

Zorg ervoor dat u de elektrische componenten niet beschadigt (bijv. stekker, netsnoer).

Neem contact op met het geautoriseerde servicecentrum of een elektricien om de elektrische componenten te vervangen.

Het netsnoer moet lager liggen dan de stekker.

Steek pas aan het einde van de installatie de stekker in het stopcontact.

Controleer of u na de installatie bij de stekker kunt.

Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.

Deze eenheid heeft minimaal 25 A nodig om de compressor te laten werken. Gebruik geen verlengsnoer voor deze eenheid, om het uitschakelen van de hoofdzekering te vermijden.

Gebruik

WAARSCHUWING

Risico op letsel, brandwonden, elektrische schokken of brand. Wijzig de specificatie van dit toestel niet.

Zorg ervoor dat u het koelcircuit niet beschadigt. Het bevat propaan (R290), een natuurlijk gas met een grote milieu-compatibiliteit. Dit gas is ontvlambaar.

Als er schade aan het koelcircuit ontstaat, moet u ervoor zorgen dat er geen vlammen of andere

ontstekingsbronnen in de ruimte zijn. Ventileer de kamer.

Zet geen brandbare producten of voorwerpen die nat zijn van brandbare stoffen in de buurt van of op het apparaat.

Gebruik deze eenheid bij een omgevingstemperatuur van 35 graden Celsius of minder.

Reinig het luchtfilter periodiek voor de meest efficiënte koeling.

Wacht na het uitschakelen van de eenheid minstens 3,5 minuut voordat u de eenheid opnieuw start, om schade aan de compressor te voorkomen.

Bij het inschakelen van de eenheid zal de ventilator werken, maar zal de compressor pas starten nadat het alarm voor koeling drie minuten heeft geflikkerd.

De airconditioner mag alleen op een voeding met een systeemimpedantie van maximaal 0,219 Ω worden aangesloten. Raadpleeg indien nodig uw elektriciteitsleverancier voor informatie over de systeemimpedantie.

Afvoeren

WAARSCHUWING

Risico op letsel. Koppel het apparaat los van het net. Knip het netsnoer af en gooi dit weg. Het koelcircuit van dit apparaat is ozonvriendelijk. Neem contact op met uw gemeentelijk milieu station voor informatie over hoe u het apparaat correct afvoert.

Zorg dat het gedeelte van de koeleenheid dat zich in de buurt van de warmtewisselaar bevindt niet beschadigd raakt.

AIRCONDITIONER VOORBEREIDEN VOOR INSTALLATIE

Transport, markering en opslag van eenheden

1. Transport van apparatuur met brandbare koelmiddelen: Overeenkomstig de transportregelgeving.
2. Markering van apparatuur met tekens: Overeenkomstig de lokale regelgeving.
3. Verwijdering van apparatuur met brandbare koelmiddelen: Overeenkomstig de nationale regelgeving.
4. Opslag van apparatuur/toestellen: De opslag van apparatuur moet gebeuren overeenkomstig de aanwijzingen van de fabrikant.
5. Opgeslagen of verpakte (niet verkochte) apparatuur: De apparatuur moet worden verpakt zodat deze binnen de verpakking beschermd is tegen mechanische beschadiging en het koelmiddel niet kan lekken. Het maximale aantal apparaten dat samen mag worden opgeslagen, zal worden bepaald door de lokale regelgeving.
6. Het apparaat moet worden opgeslagen op een manier waarop het beschermd is tegen mechanische beschadiging.
7. Algemeen werkgebied: Alle onderhoudsmedewerkers en andere personen die ter plaatse werken, zullen richtlijnen krijgen over de aard van het werk dat wordt uitgevoerd. Werken in besloten ruimten zal vermeden worden. Het gebied rond de werkplaats zal worden afgebakend.

Zorg ervoor dat de omstandigheden binnen het werkgebied zijn beveiligd door de beheersing van brandbare materialen.

2. Installatie

Belangrijk

1. Deze airconditioner kan gemakkelijk binnenshuis verplaatst worden; houd het apparaat rechtop terwijl u het verplaatst. De airconditioner moet op een vlakke ondergrond worden geplaatst. Installeer of bedien deze airconditioner niet in een badkamer of een andere natte omgeving. Omdat een verplaatsbare airconditioner op wielen rust, kan deze gemakkelijk op een andere plek worden geplaatst. Wanneer het warm wordt, verplaatst u eenvoudig de airconditioner naar de kamer en kunt u snel aan de slag met het koelen van de ruimte. De airconditioner moet werken in een afgesloten ruimte voor het beste effect. Sluit alle deuren, ramen en andere openingen naar de kamer. De effectiviteit van de airconditioner is afhankelijk van de temperatuur en vochtigheidsgraad.
2. Plaats de airconditioner op een plek die de luchtstroom door de voorkant van het apparaat niet belemmert.
3. Een airconditioner die werkt in een kamer zal weinig of geen effect hebben op het drogen van een aangrenzende afgesloten opslagruimte, zoals een kast, tenzij er

voldoende luchtcirculatie is in en uit de ruimte. Een verplaatsbare airconditioner voert de warmte van het apparaat af via een ventilatieslang door een raam of afvoerluchtklep. 4. Maak de uitlaatslang niet langer dan 400 mm. De uitlaatslang moet recht worden gehouden en mag niet omhoog of omlaag gebogen worden.

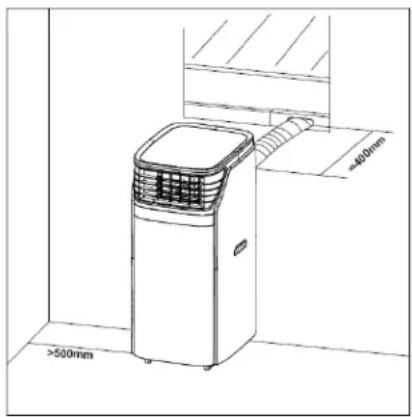

1. Er moet een minimum afstand van 50 cm zijn tussen de airconditioner en het dichtstbijzijnde object. Zie afbeelding voor verduidelijking.
2. Wanneer dit apparaat begint te ontdooien, zal het woord 'DF' worden weergegeven op het LED-scherm.

PRODUCTBESCHRIJVING

3. Productbeschrijving

A

1. Afvoerslang
2. Vensteraansluiting
3. Vensterset
4. Deuvel
5. Batterijen
6. Afstandsbediening
7. Aansluiting voor koude luchtuitlaat (optioneel)

B

1. Productfoto's

C

1. Uitlaat koude lucht
2. Bedieningspaneel
3. Ronde adapter (einde)
4. Uitlaatslang
5. Handvat aan de rechterkant
6. Uitlaat warme lucht
7. Afvoergat bovenste deel
8. Inlaatrooster koele lucht
9. Handgreep aan de linkerkant
10. Inlaatrooster warme lucht
11. Afvoergat onderste deel

D

1. Foto's achterkant product

E

1. Foto van bovenkant product

F

1. AAN-/UIT-TOETS
2. WERKING
3. TOETS TEMPERATUURREGELING (OMHOOG)
4. TOETS TEMPERATUURREGELING (OMLAAG)
5. L.E.D. SCHERM
6. SNELHEID 7.PROGRAMMEERBARE TIMER
7. WERKING NACHTREGELING
8. SWING
9. ALARM

G

1. Afbeelding van het uithalen van het luchtfilter

H

1. Schema voor het reinigen van filterschermen

1

1. POWER — Aan/uit-schakelaar
2. FUNC — Functiekeuzeschakelaar 'MODE' (modus)
3. TIMER — Programmering per uur
4. AUTO — Automatische ventilatorsnelheid
5. HI — Hoge ventilatorsnelheid, temperatuur omlaag
6. MID — Gemiddelde ventilatorsnelheid
7. LOW — Lage ventilatorsnelheid
8. SLEEP—Keuzeschakelaar sluimerstand
9. TEMP. Keuzeschakelaar temperatuur
10. SWING——Swing

1. Installatie voor afstandsbediening. Gebruik alleen 2x AAA 1,5V batterijen.

1. Draai de uitlaatslang in de slangaansluiting.

1. Introductie installmenta afvoerslang

1. Installatie van vensterschuifset

1. Gat make voor vensterset

1. Afbeelding van de wateruitlaat

FUNCTIE VAN DE BEDIENINGSMODI EN INSTALLATIEBESCHRIJVINGEN

A. Toebehoren

Controleer na het uitpakken of de hierboven vermelde toebehoren zijn inbegrepen en bekijk waarvoor ze dienen in de inleiding tot de installatie in deze handleiding. De aansluiting voor koude luchtuitlaat is optioneel.

B. Mobiele airconditioner

J. Uitzicht en werking van de afstandsbediening.

Opmerkingen: - Laat de afstandsbediening niet vallen. - Leg de afstandsbediening niet op een plaats waar deze aan direct zonlicht wordt blootgesteld.

M. Inleiding tot de werking

Voordat u de handelingen in dit deel uitvoert:

1) Zoek een plaats dicht bij een stopcontact. 2) Plaats de uitlaatslang en zorg voor de juiste positie van het venster. 3) Sluit de afvoerslang aan (alleen voor model met verwarming); 4) Steek het netsnoer in een geaard stopcontact van AC220~240V/50Hz; 5) Druk op de AAN-/UIT-knop om de airconditioner aan te zetten.

K&L. Inleiding tot de installatie van de uitlaatslang

A) Tijdelijke installatie

1. Draai de uitlaatslang in de slangaansluiting en de uitlaat op de achterkant van de airconditioner. 2. Plaats het andere einde van de uitlaatslang tot tegen de vensterbank.

N. Installatie van de schuifeenheid voor het venster

De schuifeenheid voor het venster wordt gewoonlijk 'horizontaal' en 'verticaal' geplaatst. Controleer, zoals weergegeven op Afb.5 en Afb.5a, de minimum- en maximumafmetingen van het venster voor het installeren.

1. Plaats de vensterkit op het venster;
2. Pas de lengte van de schuifeenheid voor het venster aan, overeenkomstig de breedte of de hoogte van het venster en bevestig het geheel met de plug;
3. Steek de slang voor de vensteraansluiting in het gat van de vensterkit. O. Alarmfunctie interne watertank vol

De interne watertank van de airconditioner is uitgerust met een veiligheidsschakelaar voor het waterpeil, die het waterpeil controleert. Als het waterpeil een ingestelde hoogte bereikt, gaat het indicatielampje voor volle watertank branden. (als de tank vol is,

haal dan de rubberen stop uit de onderkant van de eenheid en laat het water weglopen.)

H. Toelichting bij onderhoudsaanwijzingen:

Het is erg belangrijk dat het filter regelmatig gereinigd wordt; anders kan het vermogen van de airconditioner omlaag gaan en kan deze zich ernstige schade oplopen.

1) Zorg er voor het reinigen voor dat de elektrische voeding wordt losgekoppeld; 2) Gebruik geen benzine of andere chemicaliën om de eenheid te reinigen; 3) De eenheid niet rechtstreeks wassen; 4) Neem contact op met de verdeler of de reparateur als de airconditioner beschadigd is.

1. Luchtfilter

• Als het luchtfilter verstopt raakt met stof/vuil, moet het luchtfilter elke twee weken worden gereinigd.

-Demonteren

Open het luchtinlaatrooster en verwijder het luchtfilter.

-Reiniging

Reinig het luchtfilter met een neutraal schoonmaakmiddel en lauw water (40°C) en laat het drogen in de schaduw.

-Monteren

Plaats het luchtfilter in het inlaatrooster en plaats de onderdelen terug op hun oorspronkelijke plaats.

1. Reinig eerst het oppervlak van de airconditioner. Reinig het oppervlak met een neutraal schoonmaakmiddel en een natte doek en veeg het daarna af met een droge doek.

E. Voor gebruik

Controleer of de uitlaatslang goed is gemonteerd. Aandachtspunten bij koelen

en ontvochtigen: -Als de functies koelen en ontvochtigen worden gebruikt, wacht dan minstens 3 minuten tussen het UIT- en INSCHAKELEN.

-Zorg ervoor dat de voeding voldoet aan de vereisten.

-Zorg ervoor dat een AC-stopcontact wordt gebruikt.

-Sluit geen andere apparaten aan op het stopcontact.

-De voedingsspanning is AC220-240V, 50Hz

Indien niet aangesloten: De toetsen en indicatielampjes zijn niet zichtbaar. Indien aangesloten: Het indicatielampje van de aan-/uit-toets en de timertoets zijn half verlicht voor bediening.

1. AAN/-UIT-TOETS

Druk om de eenheid 'ON' (aan) of 'OFF' (uit) te schakelen

2. WERKING

Druk op deze toets om koelen, ontvochtigen of ventilator te selecteren.

3. TOETS TEMPERATUURREGELING (OMHOOG)

Tijdens koelen: Deze toets verhoogt de vooraf ingestelde temperatuur met 1°C elke keer wanneer erop wordt gedrukt, de maximumtemperatuur is 30°C .

Bij gebruik van de timer: verlengt de tijd van de timer. Deze toets verlengt de tijd met 1 uur elke keer wanneer er op de toets wordt gedrukt en de cyclus wordt verlengd.

4. TOETS TEMPERATUURREGELING (OMLAAG)

Tijdens koelen: Deze toets verlaagt de vooraf ingestelde temperatuur met 1°C elke keer wanneer er op wordt gedrukt, de minimumtemperatuur is 17°C.

Bij gebruik van de timer: de tijd van de timer verkorten. Deze toets verkort de tijd per 1 uur elke keer wanneer er op wordt gedrukt en de cyclus wordt verkort.

5. L.E.D. SCHERM

Het scherm geeft de huidige ingestelde temperatuur of de instelling van de timer weer. Als de instelling van de temperatuur of de timer wordt aangepast, wordt de nieuwe instelling weergegeven en geeft het scherm daarna de huidige ingestelde

VAN DE BEDIENINGSMODI EN INSTALLATIEBESCHRIJVINGEN

NL

temperatuur opnieuw weer.

※ Het scherm geeft ook foutcodes weer bij fouten, zie FOUTCODES.

6. SNELHEID

Koeling: Druk op ofwel LAAG, GEMIDDELD, HOOG of AUTO om de ventilatorsnelheid te selecteren. Als 'AUTO' is geselecteerd, zal 'HOOG' of 'GEMIDDELD' of 'LAAG' automatisch worden geselecteerd, volgens het verschil tussen de ingestelde temperatuur en de omgevingstemperatuur. Omgevingstemperatuur - insteltemperatuur > 4°C: Machine staat op Hoge ventilatorsnelheid.

2°C ≤ Omgevingstemperatuur - insteltemperatuur ≤ 4°C: Machine staat op Middelste ventilatorsnelheid.

0°C ≤ Omgevingstemperatuur - insteltemperatuur ≤ 2°C: Machine staat op Lage ventilatorsnelheid.

Ventilator: Druk op ofwel LAAG, GEMIDDELD, HOOG of AUTO om de ventilatorsnelheid te selecteren.

Opmerking: Tijdens ontvochtigen werkt deze toets niet, maar de eenheid is ingesteld om te werken op lage snelheid in de modus ontvochtigen.

7. PROGRAMMEERBARE TIMER

ON/OFF (aan/uit)-toets programmeerbare timer. TIMER-AAN: Timer-aan wordt gebruikt om de eenheid automatisch aan te schakelen als de ingestelde tijd is verlopen.

1) Druk, in stand-by, op de toets 'TIMER' om de gewenste tijd in te stellen. 2) Zodra de ingestelde tijd is verlopen, zal de eenheid automatisch aanschakelen. 3) Als er voor het verlopen van de tijd op de toets 'POWER' (aan/uit) wordt gedrukt, worden de ingestelde tijd gewist en zal de eenheid aanschakelen. 4) U kunt de functie en de ventilatorsnelheid instellen tijdens het instellen van de timer.

TIMER-UIT: Timer-uit wordt gebruikt om de eenheid automatisch uit te schakelen als de ingestelde tijd is verlopen.

1) Druk, tijdens bedrijf, op de toets 'TIMER' om de gewenste tijd in te stellen. 2) Zodra de ingestelde tijd is verlopen, zal de eenheid automatisch uitschakelen. 3) Als er voor het verlopen van de tijd op de toets 'POWER' (aan/uit) wordt gedrukt, worden de ingestelde tijd gewist en zal de

eenheid uitschakelen.

1) Druk, in de modus koelen, op de toets SLEEP (nacht) om de temperatuur in te stellen. De temperatuur verhoogt met 1° na een uur en verhoogt maximaal 2° na 2 uur.

2) Opnieuw op de toets SLEEP (nacht) drukken kan de instelling wissen.

9. SWING

Druk op deze toets om de louvres van de luchtuitlaat te laten draaien, dit zal stoppen wanneer er opnieuw op de toets wordt gedrukt.

10. ALARM

Als de watercontainer vol is, wordt 'E4' weergegeven op het bedieningspaneel. Verwijder de rubberen dop op de afvoerslang om het water af te laten en start daarna de eenheid opnieuw. Na het aflaten zal de waarschuwing E4 verdwijnen en kunt u de eenheid opnieuw starten door op de AAN-/UIT-toets te drukken.

Onderhoud

Reinig de eenheid met een zachte, vochtige doek. Gebruik geen oplosmiddelen of sterke schoonmaakmiddelen, omdat deze het oppervlak van de eenheid kunnen beschadigen.

Service

Als de airconditioner service nodig heeft, moet u eerst contact opnemen met uw lokale handelaar. Een aankoopbewijs is vereist voor alle garantieclaims.

Aanwijzingen voor opslag

Opslag op het einde van het seizoen

1) Schroef het afvoerdeksel los en trek de stop uit om al het water af te laten lopen. 2) Laat de eenheid een halve dag in de ventilatormodus draaien om de binnenkant van de eenheid volledig te drogen en schimmelvorming te voorkomen. 3) Zet de eenheid uit, trek de stekker uit het stopcontact en wikkel het netsnoer rond de snoerhouder, steek de stekker in het universele bevestigingsgat op de rechterkant van de eenheid, plaats de stop van de watertank en het afvoerdeksel.

4) Verwijder de warmte-afvoerslang, reinig deze en berg deze op een veilige manier op. 5) Verpak de airconditioner goed in een zachte plastic zak en plaats het apparaat op een droge plaats, voldoende beschermd tegen stof en houd het apparaat uit de buurt van kinderen. 6) Haal de batterijen uit de afstandsbediening en bewaar ze op een geschikte plaats.

Opmerking:

Zorg ervoor dat het apparaat op een droge plaats wordt bewaard. Alle toebehoren van het apparaat moeten samen, op een veilige manier beschermd worden. De snoerhouder en het universele stopcontact kunnen het netsnoer beschermen. Intelligent, milieuvriendelijk en energiebesparend met een zelfverdampend koelsysteem. 24-uurs timerfunctie, unieke herinneringstoon voor aan-/uitschakelen. 3,5 minuut vertraging voor opnieuw starten ter bescherming van de compressor en andere beschermingsfuncties.

PROBLEM OORZAAK ACTIE
De unit start nicht Storing	in de stroomvoorzieningWater vol en bijhorend pictogram brandtOmgevingstempoeratuur te laag of te hoogDe kamertempoeratuur is lager dan de ingestelde temperatuur in koelingsmodus of hoger dan de ingestelde temperatuur in verwarmingsmodus	Sluit het apparaat aan op een stroomvoerend stopcontact en zet het aanLaat het water dat in het apparaat is opgeslagen, weglopen.Wij raden aan om dit toestel te gebruiken:tussen 8-35°CDe ingestelde temperatuur wijzigen
Slechte koeling Er is direcct zonlichtDe deuren en/of ramen staan open, er+zijn veel mensen in dekamer of er zich andere warmtebronnenVuil filterLuchtinlaat of luchtafvoer verstopt	Sluit het gordijnSluit deuren en ramen, verwijder andere warmtebronnenReinig of verrang het gaasfilterVerwijder de obstructie
Veel lawaai	Het apparaat staat op een ongelijk oppervlak.	Plaats het apparaat op een vlakte en stevige ondergrond (kan lawaai reduceren)
De compressor doethet Niet	Begin van de oververhittingsbescheming Wacht tot de temperatuur zakt, het apparaat za automatisch opnieuwrappen
De afstandsbedieningwerkt Niet	Afstand is te grootDe afstandsbediening bereekte de signalontvanger op hetapparaat Niet.De batterijen zijn leeg	Breng de afstandsbediening zich bij de airconditioner en zorg ervoor datdeze op de signalontvanger op het apparaat gericht is.Vervang de batterijen
Als u problemen ondervind met uw airconditioner, raadpleeg dan de probleemoplosssing hieronder. Als niets vanhet onderstaande werkt. neem dan contact op met uw dealer voor onderhoud van uw airconditioner.

Foutcodes OORZAAK ACTIE
E1-code Elektrische kort	sluiting op zowel de temperatuursensor als de PCB	Neem contact op met een elektricien voor reparatie
E2-code Elektrische kort	sluiting van de koperen leiding van de temperatuursensor en de PCB-bedrading	Neem contact op met een elektricien voor reparatie
E4-code	Wijst op een volle watercontainer of een slecht contact met de voedingsstekker	De gebruiker要去 drubberen stop op de onderkant van de eenheid verwijderen om het water af teLATen. Of controlleden of de stekker goed is aangesloten

Garanties

2 jaar consumentengarantie tegen productiefouten. Houd er rekening mee dat de garantie alleen geldig is na overlegging van de aankoopnota. De garantie is alleen geldig als het product wordt gebruikt in overeenstemming met de instructies en veiligheidswaarschuwingen die in deze handleiding staan aangegeven. De garantie dekt geen schade die wordt veroorzaakt door een onjuiste behandeling van het product.

OPMERKING: De 2 jaar garantie geldt alleen voor consumenten en niet voor commercieel gebruik van het apparaat.

LET OP:

Registreer u op www.warranty-woods.com en lees meer over hoe u aanspraak kunt maken op uitgebreide garantie. Ga naar www.woods.se voor meer informatie.

Aanbevolen gebruikslimieten

De beste omgevingstemperatuur voor koelen is 17 - 35°C. Zekeringparameters: 5 ET of SMT, 3,15 A, 250 Vac.

TECHNISCHE GEGEVENS	Palermo 18K	Palermo 22K
Koelvermögen 5,3 KW	6,5 KW
Energieverbruik	2,030 KW	2,500 KW
Luchtdebiet:	850 m³/h	900 m³/h
Energieklasse	A	A
Ontvochtigen	90 L/24 h	120 L/24 h
Temperatuurinstelling	17-30 °C	17-30 °C
Bedrijftemperatuur	16-31 °C	16-31 °C
EER	2,6	2,6
Koelmittel	R290/264g	R290/369g
Geluidsniveau in decibels	65dB	65dB
Gewicht	51 kg/57 kg	52 kg/58 kg
Afmetingen in mm, L x B x H	540 x 695 x 1140	540 x 695 x 1140

• Technische veranderingen en verbeteringen kunnen voorkomen. Alle waarden zijn bij benadering en kunnen variëren als gevolg van externe omstandigheden zoals temperatuur, ventilatie en luchtvochtigheid.

*Gebruikte batterijen mogen niet met het huishoudelijk afval worden weggegooid, aangezien ze giftige stoffen en zware metalen bevatten die schadelijk zijn voor het milieu en de gezondheid. Breng lege batterijen terug naar een geschikte recyclingfaciliteit.

*Deze markering geeft aan dat dit product in de EU niet met ander huishoudelijk afval mag worden verwijderd. Om eventuele schade aan het milieu of de gezondheid door ongecontroleerde afvalverwijdering te vermijden, moet u het verantwoord recyclen om het duurzame hergebruik van grondstoffen te stimuleren. Als consument kunt u bij het afdanken van dit product contact opnemen met uw handelaar of uw plaatselijke autoriteiten (plaatselijk bestuur, burgemeester enz.) om details te verkrijgen over het recyclen van dit product. Zij kunnen dit product accepteren voor milieuvriendelijk recyclen.

WOOD'S - VOOR SCHONE EN GEZONDE BINNENLUCHT
