GEBRUIKSAANWIJZING MDK26 Wood's

Brandbaar materiaal. Dit apparaat bevat R290/propaan een ontvlambaar koelmiddel. R290 gasvormig koelmiddel dat voldoet aan de Europese milieurichtlijnen. Dit apparaat bevat ongeveer 70 g/75 g R290 gasvormig koelmiddel. Niet doorboren of branden.

Onderhoud en reparaties waarbij hulp van ander gekwalificeerd personeel nodig is, moeten uitgevoerd worden onder toezicht van specialisten in het gebruik van ontvlambare koudemiddelen.

Zie de gebruikshandleiding.

Lees de technische hand leiding

Lees de gebruikshandleiding.

VEILIGHEIDSINFORMATIE

Lees vóór installatie en gebruik van het apparaat de bijgeleverde handleidingen aandachtig door. De fabrikant is niet verantwoordelijk als onjuiste installatie en gebruik leiden tot letsel en schade. Houd de handleidingen altijd bij het apparaat voor toekomstig gebruik.

Veiligheid kinderen en kwetsbare personen

WAARSCHUWING

Risico op letsel of blijvende invaliditeit.

Dit apparaat kan worden gebruikt

door kinderen van 8 jaar en ouder en personen met verminderde lichamelijke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis indien zij op een veilige manier begeleid worden of instructie hebben gekregen over het gebruik van het apparaat en de gevaren begrijpen.

Laat kinderen niet met het apparaat spelen.

Kinderen jonger dan 3 jaar moeten van het apparaat weggehouden worden, tenzij zij onder voortdurend toezicht staan. Houd alle verpakkingen uit de buurt van kinderen.

Reiniging en gebruikersonderhoud mogen niet door kinderen worden uitgevoerd zonder dat er toezicht is.

Algemene veiligheid

Dit apparaat is bedoeld om te worden gebruikt in huishoudelijke en soortgelijke toepassingen, zoals: kelders, personeelskeukens in winkels, kantoren en andere werkomgevingen. Het typeplaatje zit achter de watertank van de luchtontvochtiger.

Zorg dat de ventilatieopeningen niet geblokkeerd worden.

Gebruik geen mechanische apparaten of andere middelen om het ontdooiproces te versnellen, anders dan die door de fabrikant aanbevolen.

Het apparaat mag niet worden opgeslagen in een ruimte met continu werkende ontstekingsbronnen (bijv. open vuur, een gasapparaat in gebruik of een werkende elektrische kachel. Niet doorboren of branden. Let op dat koelmiddelen geen geur mogen bevatten. Gebruik geen waterstraal en stoom om het apparaat schoon te maken. Reinig

het apparaat met een vochtige zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schurende producten, schuursponsen, oplosmiddelen of metalen voorwerpen.

Indien het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, een erkend servicecentrum of gelijkwaardig gekwalificeerde personen om problemen te voorkomen.

VEILIGHEIDSINSTRUCTIES Installatie

WAARSCHUWING

Dit apparaat mag alleen door een gekwalificeerd persoon geïnstalleerd worden.

Verwijder alle verpakkingen.

Installeer of gebruik geen

beschadigd apparaat. Het apparaat moet geïnstalleerd, gebruikt en opgeslagen worden in een ruimte met een vloeroppervlak van ten minste 4 m². Volg de installatie-instructie die bij het apparaat is meegeleverd.

Wees altijd voorzichtig wanneer u het apparaat verplaatst omdat het zwaar is. Draag altijd veiligheidshandschoenen.

Zorg ervoor dat er lucht rond het toestel kan circuleren.

Wacht minimaal 4 uur voordat u het apparaat aansluit op het net.

Dit is om de olie terug te laten stromen naar de compressor.

Installeer het toestel niet vlak bij radiatoren of andere warmtebronnen.

Installeer het toestel niet in direct zonlicht. Dit apparaat is alleen voor gebruik binnenshuis. Zorg dat de eenheid op een stabiele en vlakke

ondergrond staat. Als de ondergrond is niet stabiel is, bestaat de kans dat het apparaat instabiel kan worden en extreme trillingen kan veroorzaken waardoor er water vrijkomt.

Elektrische aansluiting

WAARSCHUWING

Gevaar voor brand en elektrische schokken.

Het apparaat moet op een geaard stopcontact zijn aangesloten.

Zorg dat de elektrische gegevens op het typeplaatje overeenkomen met de netspanning. Is dat niet het geval dan moet u contact opnemen met een elektricien.

Gebruik altijd een correct geïnstalleerd slagvast stopcontact.

Gebruik geen stekkerdozen en verlengkabels.

Zorg ervoor dat u de elektrische componenten niet beschadigt (bijv. stekker, netsnoer).

Neem contact op met het geautoriseerde servicecentrum of een elektricien om de elektrische componenten te vervangen.

Het netsnoer moet lager liggen dan de stekker.

Steek pas aan het einde van de installatie de stekker in het stopcontact.

Controleer of u na de installatie bij de stekker kunt.

Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.

niet beschadigt. Het bevat propaan (R290), een natuurlijk gas met een grote milieu-compatibiliteit. Dit gas is ontvlambaar.

Als er schade aan het koelcircuit ontstaat moet u ervoor zorgen dat er geen vlammen of andere ontstekingsbronnen in de ruimte zijn. Ventileer de kamer.

Zet geen brandbare producten of voorwerpen die nat zijn van brandbare stoffen in de buurt van of op het apparaat.

Afvoeren

WAARSCHUWING

Risico op letsel.

Koppel het apparaat los van het net.

Het koelcircuit van dit apparaat is ozonvriendelijk. Neem contact op met uw gemeentelijke milieustation voor informatie over hoe u het apparaat correct afvoert.

Beschadig het gedeelte van de koeleenheid dat zich in de buurt van de warmtewisselaar bevindt niet. Let er op dat het apparaat altijd schoon wordt gehouden.

Bedek het apparaat niet.

Gebruik

WAARSCHUWING

Risico op letsel, brandwonden, elektrische schokken of brand.

Wijzig de specificatie van dit toestel niet.

Zorg ervoor dat u het koelcircuit

Technische Gegevens

	MDK21 MDK26
Max. werkgebied 70 m	^2	120 m^2
Luchtdebiet stap 1 132 m3/u 134 m		^3/u
Luchtdebiet stap 2 170 m3/u 174 m		^3/u
Ontvochtiging bij 30 °C en 80% RV 20 l/24 u 25 l/24 u
Vermogen bij 30 °C en 80% RV 275 W 320 W
Tankinhoud 4 liter 4 liter
Koelmiddel	R290 (70g)	R290 (75g)
Voltage	230 V	230 V
Frequentie	50 Hz	50 Hz
Strooms	1,25 A 1,4 A
IP-klasse	1PX1	IPX1
fmetingen in mm, L x B x H	346x242x596	346x242x596

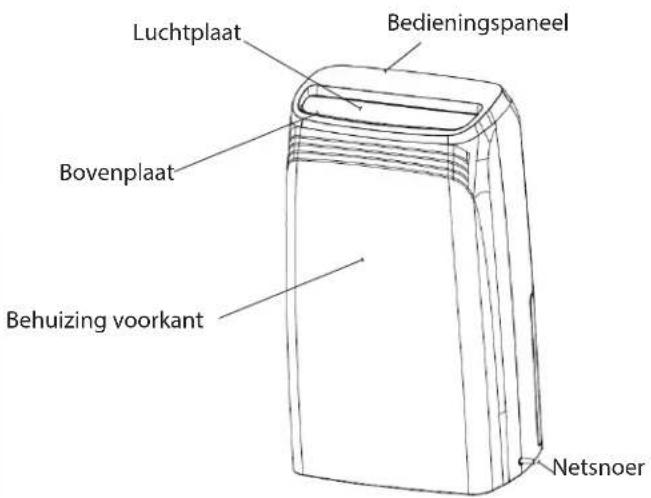

Luchtplaat Bedieningspaneel Bovenplaat Behuizing voorkant Netsnoer

* Technische veranderingen en verbeteringen kunnen voorkomen. Alle waarden zijn bij benadering en kunnen variëren als gevolg van externe omstandigheden zoals temperatuur, ventilatie en luchtvochtigheid.

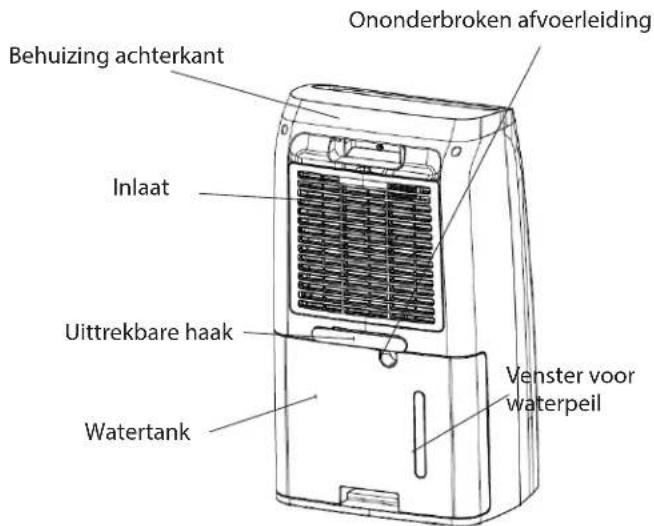

Behuizing achterkant Inlaat Uittrekbare haak Watertank Ononderbroken afvoerleiding Venster voor waterpeil

PROBLEEM OORZAAK OPLOSSING
De luchtontvochtiger functioneert niet	Niet aangesloten op het net	- Controleer of de luchtontvochtiger is aangesloten op de elektriciteit en of de zekering niet gesprongen is- Controleer of het waterreservoir leeg is en correct in de luchtontvochtiger is geplaatst.
Ontvochtigt niet - De watercontainer is vol.- De watercontainer is niet correct geplaatst.- Het luchtfilter is verstopt.De temperatuur of relatieve luchtvochtigheid in de ruimte waar het apparaat staat, is te laag.		- Verwijder het water uit de container.- Plaats de watercontainer in de correcte positie.- Reinig het luchtfilter.- Controleer of de lucht vrij door de luchtontvochtiger heen kan stromen. Het rooster aan de voorkant en het luchtfilter moeten schoon zijn en de luchtontvochtiger moet 20-30 cm van de muur staan- Controleer of zich een dikke ijslaag om de koelspiralen heeft gevormd.
De luchtontvochtiger werkt, maar verlaagt de relatieve luchtvochtigheid onvoldoende.	- De ruimte is te groot.- Er zijn te veel vochtigheidsbronnen.- Er is te veel ventilatie.	- Wij raden een luchtontvochtiger met een grotere capaciteit aan.- Wij raden een luchtontvochtiger met een grotere capaciteit aan.- Verminder de ventilatie (b.v. sluit vensters en deuren.)
Als niets van het hierboven genoemde werkt, neemt dan contact op met uw dichtstbijzijnde leverancier voor het controleren en eventueel herstellen van de luchtontvochtiger

WOOD'S, DE WERELDLEIDENDE LUCHTONTVOCHTIGER

Wood's ontvochtigingsproducten staan al vele jaren bekend als de leiders op dit gebied. De luchtontvochtigers van Wood's zijn geschikt voor gebruik in de meest veeleisende klimaten, waar de ontvochtigingscapaciteiten goed zijn, zelfs bij lagere temperaturen en luchtvochtigheid. Ze worden met goed resultaat gebruikt in panden en ruimtes die vochtig worden, zoals kelders, garages of zomerhuisjes. Ze zijn tevens uitstekend geschikt voor het drogen van de was, zolders, biljartgelegenheden en wasserijen. Efficiënt en laag energieverbruik. Geen slijtage aan kleding.

De hoeveelheid vocht die een luchtontvochtiger verwijdert hangt af van de temperatuur, vochtigheidsgraad en plaatsing. Ook externe weersomstandigheden kunnen van invloed zijn op de prestaties van de luchtontvochtiger. Bij koud weer gaat de absolute luchtvochtigheid omlaag en daarom onttrekt de luchtontvochtiger minder vocht uit de lucht. (De relatieve luchtvochtigheid kan nog steeds op hoog zijn.) De luchtontvochtiger is geschikt voor gebruik in het temperatuurbereik van +5 tot +35 °C.

Wood's luchtontvochtigers zijn veilig te bedienen en bedoeld om jarenlang onafgebroken gebruikt te worden.

OVERMATIGE LUCHTVOCHTIGHEID - EEN GEVAAR

Condensatie treedt op wanneer waterdamp in de lucht in aanraking komt met een koud oppervlak zoals een koud raam of muur. Bij het afkoelen van waterdamp ontstaat condensatie en er worden waterdruppels gevormd. Bij een hoge luchtvochtigheid kan de lucht muf worden en kan er schimmelvorming optreden, dit veroorzaakt schade aan een huis en alles wat er in staat. Deze omgeving kan zelfs leiden tot ziekte bij de bewoners. Ook mijten en spinnen gedijen goed in een vochtige omgeving. Een luchtontvochtiger met hoge prestaties zorgt voor een goede, gezonde luchtvochtigheid. Voor de grootste efficiëntie moeten de deuren en ramen van de ruimtes die ontvochtigd worden, gesloten worden gehouden. Verwijdert reuk, droogt hout uit en verwijdert vocht van sportartikelen die buitenshuis worden gebruikt.

Een luchtontvochtiger kan worden gebruikt in kelders, toiletten, garages, kruipruimten, caravans, zomerhuisjes en op boten. Als de luchtontvochtiger in koelere ruimten wordt gebruikt moet u de tips achter in de handleiding doornemen.

PLAATSING VAN DE LUCHTONTVOCHTIGER

Wood's luchtontvochtigers zijn eenvoudig te verplaatsen, het enige dat u nodig hebt is een voeding van 220/240 V, maar u dient met het volgende rekening te houden:

• De luchtontvochtiger mag niet vlak bij radiators of andere warmtebronnen of in de volle zon worden geplaatst, omdat hierdoor de prestaties verminderen.
• Het helpt natuurlijk wel als u een radiator of een kachelventilator gebruikt om de temperatuur boven de +5 °C te houden.
• De luchtontvochtiger moet op een afstand van tenminste 20-30 cm van een muur of ander obstakel worden geplaatst voor een maximale luchtstroom.
• Ideaal is om het apparaat midden in de kamer/ruimte te plaatsen.

OPMERKING: Wanneer hij wordt geplaatst in een douche of badruimte, moet de luchtontvochtiger worden vastgezet op de door u gekozen plek. Het is verplicht om voor gebruik uw voorschriften betreffende elektriciteit in badkamers te controleren.

GEBRUIK VAN DE LUCHTONTVOCHTIGER

Als de luchtontvochtiger horizontaal werd getransporteerd, kan het zijn dat er olie uit de compressor is gelopen en in het gesloten leidingsysteem is gekomen. In dat geval moet u de luchtontvochtiger een paar uur laten staan voordat u hem in gebruik neemt. Het is zeer belangrijk dat de olie terugloopt naar de compressor, anders kan de luchtontvochtiger ernstig beschadigd raken.

1. Controleer of het waterreservoir correct geplaatst is.
2. Sluit de luchtontvochtiger aan op de voeding.
3. Selecteer een ventilatorsnelheid.
4. Stel de gewenste luchtvochtigheid in met de luchtvochtigheidsregeling. Zie de sectie over de luchtvochtigheidsregeling.

OPMERKING: Wanneer de luchtontvochtiger wordt uitgeschakeld, duurt het 5 minuten voordat de luchtontvochtiger opnieuw wordt opgestart, de ingebouwde automatische functies zijn tijdens deze periode uitgeschakeld.

TANK VOL

Als de vlotter een bepaalde hoogte bereikt, reageert het apparaat hierop en gaat automatisch uit om te voorkomen dat de tank overloopt.

Wanneer u het waterreservoir hebt geleegd en gaat terugplaatsen in de luchtontvochtiger.

- Duw het waterreservoir naar beneden totdat deze op zijn plek zit.

LUCHTVOCHTIGHEIDSREGELING

Wood's luchtontvochtiger is uitgerust met een ingebouwde luchtvochtigheidsregeling, die wordt ingesteld op de gewenste luchtvochtigheid. De regeling registreert de actuele luchtvochtigheid en zorgt ervoor dat de luchtontvochtiger automatisch wordt in- en uitgeschakeld.

OPMERKING: De relatieve luchtvochtigheid van de omgeving wordt het eenvoudigst gemeten met de hygrometer van Wood's en het meest geschikte bereik is tussen 50% en 60%.

Wanneer het waterreservoir vol is, gaat de luchtontvochtiger automatisch uit. Het indicatielampje aan de voorzijde van de luchtontvochtiger wordt rood om aan te geven dat het waterreservoir geleegd moet worden.

1. Haal de stekker van de luchtontvochtiger uit het stopcontact.
2. Leeg het waterreservoir.
3. Plaats het lege waterreservoir terug.
4. Sluit de luchtontvochtiger aan op de voeding.

HET LUCHTFILTER

Het luchtfilter aan de achterkant van de luchtontvochtiger zorgt ervoor dat de koelspiralen niet stoffig worden. Het is belangrijk dat het filter schoon wordt gehouden zodat de lucht vrij door de luchtontvochtiger heen kan stromen. De filter moet indien gewenst, op de volgende manier worden gereinigd.

AUTOMATISCH ONTDOOIEN

De Wood's luchtontvochtigers zijn voorzien van een regeleenheid die ervoor zorgt dat de koelspiralen automatisch worden ontdooid wanneer dat nodig is. De regeling zet de compressor uit waardoor het koelen van de spoelen stopt. De ventilator blijft lucht op kamertemperatuur door de luchtontvochtiger zuigen waardoor het ijs smelt en het water naar beneden in het reservoir loopt. Door dit ontdooisysteem kan de luchtontvochtiger tot lage temperaturen van +5 °C functioneren.

VENTILATOR

De ventilator zorgt ervoor dat de lucht door de luchtontvochtiger stroomt. Vochtige lucht wordt vanaf de achterzijde aangezogen en gaat langs de koelspiraal en de verdamper om droog en warm aan de bovenzijde van de luchtontvochtiger naar buiten te komen. De Wood's luchtontvochtigers hebben twee ventilatorsnelheden.

• Stand II – geeft een hoge luchtstroom met een maximale ontvochtiging van de lucht.
• Stand I – geeft een lagere luchtstroom die stiller is en een iets lagere ontvochtigingcapaciteit heeft.

SCHOONMAKEN EN ONDERHOUD

Het filter van Wood's luchtontvochtigers moeten schoongemaakt worden om hun hoge ontvochtigingscapaciteit te behouden.

• De koelspiralen worden het beste schoongemaakt met een doek en warm water, doe dit voorzichtig.
• De ventilatormotor is voor de levensduur gesmeerd en heeft geen onderhoud nodig.

OPMERKING: Haal voor het schoonmaken altijd de stekker uit het stopcontact.

TIPS:

• Het kan soms handig zijn om een vorstbeschermer of een kachelventilator te gebruiken om de temperatuur boven de +5 °C te houden.
• Voor maximaal ontvochtigingsvermogen in een ruimte is het raadzaam de luchttoevoer van buiten en van aangrenzende kamers zo klein mogelijk te maken: sluit deuren en zet ventilatoren uit.
• Plaats het apparaat in het midden van de kamer

• Verhoog de temperatuur voor sneller ontvochten
  (warme lucht kan meer water bevatten.)

• Gebruik een vorstbeschemer als de temperatuur onder + 5 °C daalt

• In de zomer/herfst is de ontvochtiging hoger omdat de buitenlucht dan warm en vochtig is. (De absolute luchtvochtigheid is normaal gesproken hoger).

WANNEER DE LUCHTONTVOCHTIGER EEN ONDERHOUDSBEURT NODIG HEEFT

Als de luchtontvochtiger onderhoud nodig heeft, moet u eerst contact opnemen met uw leverancier. U heeft een aankoopbewijs nodig voor alle garantieclaims. GARANTIES

2-jarige garantie op productiefouten. Let erop dat de garantie alleen geldig is bij overlegging van de aankoopbon.

LET OP: Krijg 3 jaar garantie!

Registreer bij warranty-woods.com. Kijk voor meer informatie op woods.se

Aanbevolen gebruikslimieten

Temp. MDK 5 °C tot +35 °C Relatieve luchtvochtigheid: 30% tot 90% Aanbevolen luchtvochtigheid: ong. 50% RV

BELANGRIJK! Wood's

luchtontvochtigers moeten aangesloten worden op een geaard stopcontact.

De netaansluiting moet 220-240 V / 50 Hz zijn

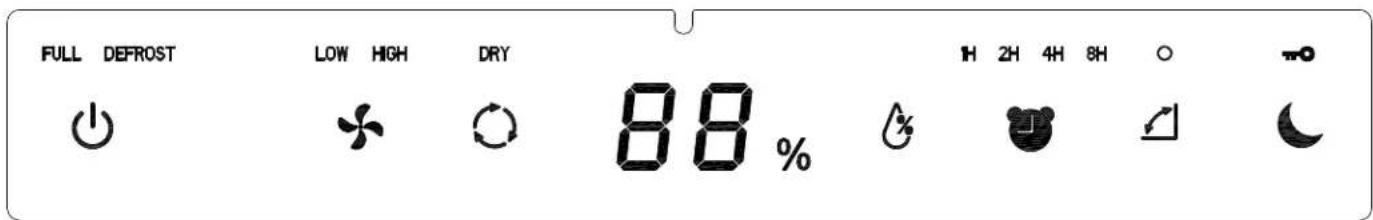

FULL DEFROST LOW HIGH DRY 88% 1H 2H 4H 8H ∞

FUNCTIES & NAAM VAN DE TOETSEN

1 Aan/Uit: Schakel de stroom aan/uit

2 Snelheid: druk op de knop om de luchtsnelheid in te stellen.

3 Kleren drogen: druk op de knop om de modus voor het drogen van kleding in te stellen.

4 Instelling luchtvochtigheid: Druk op de knop om het gewenste vochtigheidsbereik in te stellen.

5 Timer: timerinstelling uitschakeltijd

6 Pendel: druk op de knop om het pendelen in/uit te schakelen.

7 Nachtmodus kinderslot: Druk op de knop om de nachtmodus aan te zetten. Houd de knop gedurende 3 seconden ingedrukt om de blokkering van alle functietoetsen aan/uit te schakelen.

BEDIENING VAN DE FUNCTIETOETSEN

1. Wanneer de gebruiker het apparaat aansluit op het lichtnet. De machine is stand-by.

Aan: Zet 🏠 aan/uit Het apparaat werkt, alle aanraaktoetsen branden. De luchtplaat gaat open.

Uit: Druk nogmaals op de "AAN/UIT"-knop om het apparaat uit te schakelen.

2 Druk snel op "SNELHEID" om te selecteren of de ventilator moet werken op "Hoge snelheid" of "Lage snelheid".

3 Kleding drogen Het apparaat werkt om de hoogste snelheid zodat de kleding sneller droogt. De instelling voor de luchtvochtigheid is in deze modus

niet beschikbaar. Wanneer het apparaat ≤40% RV detecteert, stopt het apparaat de compressor automatisch, maar de ventilator blijft op de hoogste snelheid werken. Wanneer het apparaat ≥45% RV detecteert, zal de compressor weer werken.

4 50% -55% -60% -65% -70% -Co-40% -45%, ALLEEN onder de ontvochtigingsmodus kan vochtigheid instellen. Opmerking: zodra de luchtvochtigheid de doelinstelling bereikt, zullen zowel de compressor als de ventilator een uur lang niet werken. Een uur later werkt de ventilator 3 minuten voor luchtcirculatie. Als de luchtvochtigheid hoger is dan de doelinstelling, begint de unit met ontvochtigen. Als de luchtvochtigheid lager is dan de doelinstelling, stoppen de compressor en de ventilator nog een uur.

5 Timer Wanneer het apparaat aan staat, drukt u op Timer 1u/2u/4u/8u voor instelling van de bedrijfstijd, het timersymbool staat op het LCD-scherm.

6 Pendelknop De knop om het pendelen in/uit te schakelen.

7 Nachtmodus (kinderslot) Drukken op de knop zal de nachtmodus inschakelen. Houd de knop gedurende 3 seconden ingedrukt om de blokkering van alle functietoetsen aan/uit te schakelen.

WATER VOL

Wanneer de tank vol is, zal het apparaat automatisch uitschakelen en er zal een zoemer 10 keer klinken. Ondertussen zal het indicatielampje "watertank vol" branden.

OPMERKING: Compressor begint na 5 minuten te werken. (Zie compressorbeveiligingsfunctie)

AUTOMATISCH ONTDOOIEN:

Wanneer de machine bij lage omgevingstemperatuur werkt, kan de verdamper bevriezen. Om het koelsysteem te beschermen, is dit apparaat uitgevoerd met een automatische ontdooifunctie.

Dit apparaat is uitgerust met een beschermingsfunctie van de compressor. Dat betekent dat de compressor een startvertraging van 5 minuten heeft. (Na uitschakelen en weer inschakelen.)

COMPRESSOR

BESCHERMINGSFUNCTIE

Het apparaat is uitgerust met een compressorbeveiligingsfunctie, dat wil zeggen, de compressor heeft een periode van vijf minuten tussen de start en de uitschakeling.

FUNCTIE ONTHOUDEN

Het apparaat onthoudt de vorige instelling als de stekker in het stopcontact zit. Het apparaat werkt in de standaardinstelling wanneer het apparaat is uitgeschakeld en de stekker uit het stopcontact is getrokken.

AUTOMATISCHE HERSTART NA STROOMSTORING

Het apparaat wordt automatisch ingeschakeld en werkt als laatste

CONTINUE AFVOER.

Steek de afvoerslang in de afvoeruitgang en leg de slang naar een geschikte afvoer. Dan zal er geen water in de watertank verzamelen. Het apparaat kan dan continu werken en zal niet uitschakelen als gevolg van een volle watertank.

Bij continu afvoeren, moet de afvoerpijp worden op de grond worden geplaatst. Er mogen geen knikken of opstaande delen in de afvoerpijp zijn, anders kan het zijn dat de afvoer niet naar behoren functioneert.

R290
