GEBRUIKSAANWIJZING NT 611 Mwf Kärcher

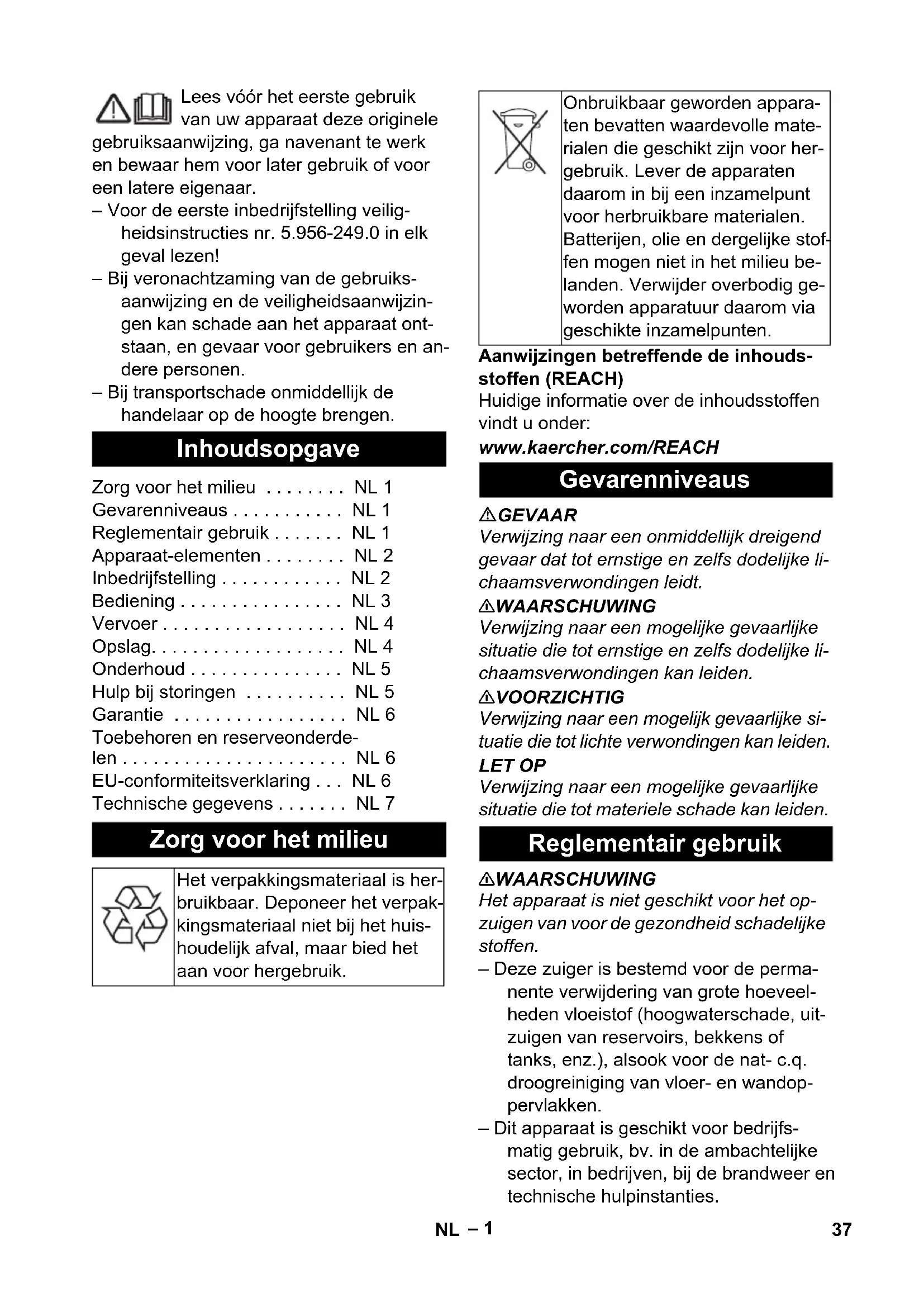

Codice com- ponente Lunghezza cavo EU 6.649-875.0 10 m 36 IT– 1 Lees vóór het eerste gebruik van uw apparaat deze originele gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar. – Voor de eerste inbedrijfstelling veilig- heidsinstructies nr. 5.956-249.0 in elk geval lezen! – Bij veronachtzaming van de gebruiks- aanwijzing en de veiligheidsaanwijzin- gen kan schade aan het apparaat ont- staan, en gevaar voor gebruikers en an- dere personen. – Bij transportschade onmiddellijk de handelaar op de hoogte brengen. Aanwijzingen betreffende de inhouds- stoffen (REACH) Huidige informatie over de inhoudsstoffen vindt u onder: www.kaercher.com/REACH GEVAAR Verwijzing naar een onmiddellijk dreigend gevaar dat tot ernstige en zelfs dodelijke li- chaamsverwondingen leidt. 몇 WAARSCHUWING Verwijzing naar een mogelijke gevaarlijke situatie die tot ernstige en zelfs dodelijke li- chaamsverwondingen kan leiden. 몇 VOORZICHTIG Verwijzing naar een mogelijk gevaarlijke si- tuatie die tot lichte verwondingen kan leiden. LET OP Verwijzing naar een mogelijke gevaarlijke situatie die tot materiele schade kan leiden. 몇 WAARSCHUWING Het apparaat is niet geschikt voor het op- zuigen van voor de gezondheid schadelijke stoffen. – Deze zuiger is bestemd voor de perma- nente verwijdering van grote hoeveel- heden vloeistof (hoogwaterschade, uit- zuigen van reservoirs, bekkens of tanks, enz.), alsook voor de nat- c.q. droogreiniging van vloer- en wandop- pervlakken. – Dit apparaat is geschikt voor bedrijfs- matig gebruik, bv. in de ambachtelijke sector, in bedrijven, bij de brandweer en technische hulpinstanties. Inhoudsopgave Zorg voor het milieu . . . . . . . . NL 1 Gevarenniveaus . . . . . . . . . . . NL 1 Reglementair gebruik . . . . . . . NL 1 Apparaat-elementen . . . . . . . . NL 2 Inbedrijfstelling . . . . . . . . . . . . NL 2 Bediening . . . . . . . . . . . . . . . . NL 3 Vervoer . . . . . . . . . . . . . . . . . . NL 4 Opslag. . . . . . . . . . . . . . . . . . . NL 4 Onderhoud . . . . . . . . . . . . . . . NL 5 Hulp bij storingen . . . . . . . . . . NL 5 Garantie . . . . . . . . . . . . . . . . . NL 6 Toebehoren en reserveonderde- len . . . . . . . . . . . . . . . . . . . . . . NL 6 EU-conformiteitsverklaring . . . NL 6 Technische gegevens . . . . . . . NL 7 Zorg voor het milieu Het verpakkingsmateriaal is her- bruikbaar. Deponeer het verpak- kingsmateriaal niet bij het huis- houdelijk afval, maar bied het aan voor hergebruik. Onbruikbaar geworden appara- ten bevatten waardevolle mate- rialen die geschikt zijn voor her- gebruik. Lever de apparaten daarom in bij een inzamelpunt voor herbruikbare materialen. Batterijen, olie en dergelijke stof- fen mogen niet in het milieu be- landen. Verwijder overbodig ge- worden apparatuur daarom via geschikte inzamelpunten. Gevarenniveaus Reglementair gebruik 37NL– 2 1Vlotter 2 Netkabel 3 Netstekker van het apparaat 4 Zuigslang 5 Vergrendeling van de zuigkop 6 Vuilreservoir 7 Kabelhouder van de afvoerpomp 8 Afsluitplaat 9 Stuurwielhouder 10 Zwenkwiel 11 Vloersproeier 12 Hoogteverstelling van de vloerspuitkop 13 Zuigbuis 14 Luchtinlaatleidingen 15 Zuigkop 16 Afvoerpomp 17 Wartelmoer van de afvoerpomp 18 Handgreep 19 Filterafdekking 20 Duwbeugel 21 Elleboog 22 Vlotterschakelaar van de afvoerpomp 23 Voorfilter 24 Netstekker van de afvoerpomp 25 Schakelaar „Afvoerpomp UIT“ 26 Contactdoos 27 Schakelaar „Afvoerpomp IN“ 28 Hoofdschakelaar 29 Afzuigfilter 30 Filter voor grof vuil/vlakvouwfilter 31 Aftapslang 32 Afsluitdop (GEKA-C verbinding) 33 Kabelhaak 34 Typeplaatje Het apparaat kan op 3 manieren gebruikt worden: 1 Natzuigen met afvoerpomp 2 Natzuigen zonder afvoerpomp 3 Droogzuigen Instructie: Natzuigen is ook mogelijk bij een uitgeschakelde of gedemonteerde af- voerpomp. Afvoerpomp demonteren, zie Droogzuigen. Afbeelding Borstelstrook demonteren. Rubber strippen inbouwen. Aanwijzing: De gestructueerde kant van de rubber strippen moet naar buiten wijzen. Afbeelding Zuigkop ontgrendelen en wegnemen. Papieren filterzak/vliesfilterzak naar achteren eruit trekken. Zuigkop eropzetten en vergrendelen. – Bij het opzuigen van nat vuil moet altijd het filter van papier of vlieseline verwij- derd worden. Afbeelding Zuigkop ontgrendelen en wegnemen. Membraanfilter verwijderen. Zuigkop eropzetten en vergrendelen. – Bij het opzuigen van nat vuil moet de membraanfilter altijd verwijderd worden. Filterafdekking openen. Vlakvouwfilter eruitnemen. Filter voor grof vuil inbouwen. Filterafdekking sluiten, moet hoorbaar in elkaar sluiten. Afbeelding Afsluitdop (GEKA-C verbinding) verwij- deren. Afvoerslang aansluiten (nominale wijd- te 3/4“ of groter). Afbeelding Afvalwater aflaten via de aftapslang. LET OP Tijdens het zuigen mag de filter voor grof vuil nooit verwijderd worden. – Natzuigen zonder afvoerpomp: Wij ra- den u aan een speciale filterzak (nat) te gebruiken (zie filtersystemen). Apparaat-elementen Inbedrijfstelling Natzuigen Inbouw rubber lippen Papieren filterzak/vliesfilterzak verwijderen Membraanfilter verwijderen Filter voor grof vuil inbouwen Afvoerslang aansluiten Vuil water aflaten Algemeen 38 NL– 3 – Bij het bereiken van de max. vulstand schakelt het apparaat automatisch uit. – Na het beïindigen van het natzuigen: Vlotter, schakelaar en eventueel af- voerpomp met een vochtige doek reini- gen en afdrogen. LET OP Voor het droogzuigen: afvoerpomp demon- teren en vlakvouwfilter inbouwen. Instructie: Bij het droogzuigen moet alge- meen een vlakvouwfilter gebruikt worden. LET OP Bij het zuigen mag de vlakvouwfilter nooit verwijderd worden. – Bij het opzuigen van fijn stof kan ook nog een papieren filterzak, een vliesfil- terzak of een membraanfilter gebruikt worden. Netstekker van de afvoerpomp uittrek- ken. Zuigkop ontgrendelen en wegnemen. Afbeelding Kabelhouder van de afvoerpomp ver- wijderen en vervangen door de afsluit- plaat. Voorfilter over de zuigopening trekken en verwijderen. Wartelmoer van de afvoerpomp los- schroeven. Afvoerpomp en kunststof inzetstuk uit het reservoir nemen. Afbeelding Afsluitdop in de plaats van de afvoer- slang aanbrengen. Zuigkop eropzetten en vergrendelen. Instructie: Een vlakvouwfilter behoort niet tot het leveringspakket. Filterafdekking openen. Filter voor grof vuil eruit nemen. Vlakvouwfilter inbouwen. Filterafdekking sluiten, moet hoorbaar in elkaar sluiten. Afbeelding Borstelstrook uitbouwen. Borstelstrook inbouwen. Instructie: Een papieren filterzak c.q. vli- esfilterzak behoort niet tot het leverings- pakket. Afbeelding Zuigkop ontgrendelen en wegnemen. Filterzakken van papier of vlieseline aanbrengen. Zuigkop eropzetten en vergrendelen. Instructie: Een membraanfilter behoort niet tot het leveringspakket. Instructie: Bij gebruik zonder papieren fil- terzak c.q. vliesfilterzak moet een mem- braanfilter gebruikt worden om de zuigkop te beschermen. Afbeelding Zuigkop ontgrendelen en wegnemen. Membraanfilter over de rand van het re- servoir trekken. Zuigkop eropzetten en vergrendelen. Instelschroef met de wijzers van de klok draaien: Hoge stand van de vloersproeier Instelschroef tegen de wijzers van de klok draaien: Lage stand van de vloersproeier Afbeelding De zuigslang is van een clip-systeem voor- zien. Alle C-40/C-DN-40 accessoires kun- nen worden aangesloten. GEVAAR Verwondings- en beschadigingsgevaar! De contactdoos is enkel bestemd voor de di- recte aansluiting van de afvoerpomp aan de zuiger. Elk ander gebruik van de con- tactdoos is niet toegestaan. Droogzuigen Algemeen Afvoerpomp demonteren Vlakvouwfilter inbouwen Borstelstrook inbouwen Papieren filterzak/vliesfilterzak aanbrengen Membraanfilter monteren Instelling hoogte van de vloersproeier Clipverbinding Bediening 39NL– 4 Netstekker van het apparaat insteken. A Inschakelknop B Uitschakelknop/test-knop C Veiligheidsschakelaar D Rood controlelampje Inschakelknop indrukken, rode contro- lelampje brandt. Veiligheidsschakelaar is bedrijfsklaar. Uitschakelknop/testknop van de veilig- heidsschakelaar indrukken, rode con- trolelampje gaat uit. Veiligheidsschake- laar wordt uitgeschakeld. Inschakelknop indrukken, rode contro- lelampje brandt. Veiligheidsschakelaar is bedrijfsklaar. Schakel het apparaat aan de hoofd- schakelaar in. Grote hoeveelheden vloeistof continu afvoeren: afvoerpomp inschakelen. Vloeistoffen continu afvoeren c.q. reini- ging uitvoeren. Zuigkop ontgrendelen en wegnemen. Kabelhouder van de afvoerpomp ver- wijderen. Voorfilter over de zuigopening trekken en verwijderen. Voorfilter legen. Voorfilter bij het plaatsen zo ver over de zuigopening schuiven tot het tegen de reservoirwand ligt. Kabelhouder van de afvoerpomp plaat- sen. Zuigkop eropzetten en vergrendelen. Indien nodig afvoerpomp uitschakelen. Schakel het apparaat aan de hoofd- schakelaar uit. Uitschakelknop/testknop van de veilig- heidsschakelaar indrukken, rode con- trolelampje gaat uit. Veiligheidsschake- laar wordt uitgeschakeld. Stekker van het apparaat uittrekken. Reservoir leegmaken. Apparaat aan de binnen- en buitenkant reinigen door afzuigen en afvegen met een vochtige doek. Stroomkabel rond de kabelhaak aan de duwbeugel wikkelen. Zuigslang rond de schuifbeugel wikke- len. Apparaat in een droge ruimte plaatsen en beveiligen tegen onbevoegd ge- bruik. 몇 VOORZICHTIG Gevaar voor letsels en beschadigingen! Houd bij het transport rekening met het ge- wicht van het apparaat. Apparaat om te dragen aan de draag- greep en aan de zuigbuis vastpakken. Bij het transport in voertuigen moet het apparaat conform de geldige richtlijnen beveiligd worden tegen verschuiven en kantelen. 몇 VOORZICHTIG Gevaar voor letsel en beschadiging! Het gewicht van het apparaat bij opbergen in acht nemen. Het apparaat mag alleen binnen worden opgeborgen. Apparaat inschakelen Afvoer- c.q. reinigingsmodus Voorfilter legen

Apparaat uitschakelen Na elk bedrijf Apparaat opslaan Vervoer Opslag 40 NL– 5 GEVAAR Bij alle werkzaamheden aan het apparaat, het apparaat uitschakelen en de netstekker uittrekken. Filterafdekking openen. Filter voor grof vuil/vlakvouwfilter of af- zuigfilter vervangen. Filterafdekking sluiten, moet hoorbaar in elkaar sluiten. Zuigkop ontgrendelen en wegnemen. Kabelhouder van de afvoerpomp ver- wijderen. Voorfilter over de zuigopening trekken en verwijderen. Voorfilter reinigen. Voorfilter bij het plaatsen zo ver over de zuigopening schuiven tot het tegen de reservoirwand ligt. Kabelhouder van de afvoerpomp plaat- sen. Zuigkop eropzetten en vergrendelen. Zuigkop ontgrendelen en wegnemen. Vlotter met een vochtige doek reinigen. Zuigkop eropzetten en vergrendelen. GEVAAR Bij alle werkzaamheden aan het apparaat, het apparaat uitschakelen en de netstekker uittrekken. Voorfilter zo ver over de zuigopening schuiven tot het tegen de reservoir- wand ligt. Contactdoos van de stroomvoorziening door een electricien laten controleren. Netstekker van het apparaat op een an- dere contactdoos van een ander stroomcircuit aansluiten. Klantendienst contacteren. Klantendienst contacteren. Stekker en zekering van de stroom- voorziening controleren. Stroomkabel en stekker van het appa- raat controleren. Inschakelknop van de veiligheidsscha- kelaar indrukken. Apparaat inschakelen. Vlotter controleren. Afvoerpomp inschakelen. Verstoppingen uit zuigmondstuk, zuig- buis, zuigslang of filter voor grof vuil verwijderen. Filterzakken van papier of vlieseline vervangen. Filterafdekking goed vastklikken. Membraanfilter onder stromend water reinigen c.q. vervangen. Vlakvouwfilter vervangen. Aftapslang controleren op dichtheid. Voorfilter legen/reinigen. Controleren of de vlakvouwfilter correct geplaatst is. Controleren of de filter voor grof vuil correct geplaatst is. Onderhoud Filter voor grof vuil/vlakvouwfilter of afzuigfilter vervangen Voorfilter reinigen Vlotter reinigen Hulp bij storingen Zuigkop kan niet worden geplaatst Veiligheidsschakelaar kan niet ingeschakeld worden Veiligheidsschakelaar schakelt bij het inschakelen van de zuiger opnieuw uit Zuigturbine start niet Zuigturbine schakelt uit Zuigkracht wordt minder 41NL– 6 Vlakvouwfilter inbouwen. Controleren of de vlakvouwfilter correct geplaatst is. Vlakvouwfilter vervangen. Contactdoos van het apparaat controle- ren. Vastgeklemde vlotterschakelaar in het reservoir losmaken. Vastgeklemd loopwiel van de pomp los- maken. Afvoerslang knikvrij leggen. Afvoerslang op verstopping controleren. Indien de storing niet kan worden opge- lost, moet het toestel door de klanten- dienst gecontroleerd worden. In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepa- lingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kos- ten binnen de garantietermijn, mits een ma- teriaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de ga- rantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerk- plaats en neem uw aankoopbewijs mee. Gebruik alleen origineel toebehoren en ori- ginele reserveonderdelen. Deze garande- ren dat het apparaat veilig en zonder storin- gen functioneert. Informatie over het toebehoren en de re- serveonderdelen vindt u op www.kaercher.com. Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fun- damentele veiligheids- en gezondheidsei- sen, zoals vermeld in de desbetreffende EU-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht. 5.957-602 De ondergetekenden handelen in opdracht en met volmacht van de bedrijfsleiding. Gevolmachtigde voor de documentatie: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2017/01/01 Er ontsnapt stof bij het droogzuigen Afvoerpomp draait niet Afvoerpomp pomt weinig Klantenservice Garantie Toebehoren en reserveonderdelen EU-conformiteitsverklaring Product: Droog- / natzuiger Type: 1.146-xxx Van toepassing zijnde EU-richtlijnen 2006/42/EG (+2009/127/EG) 2014/30/EU 2011/65/EU Toegepaste geharmoniseerde normen EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 EN 50581 Toegepaste landelijke normen

Chief Executive Officer Head of Approbation 42 NL– 7 Technische gegevens NT 611 MWF Netspanning V 230 Frequentie Hz 1~ 50 Max. vermogen W 2350 Vermogen (tot.) W 2000 Nominaal vermogen W 1200 Capaciteit van de afvoerpomp W 800 Inhoud reservoir l 55 Vulhoeveelheid vloeistof l 42 Luchthoeveelheid (max.) l/s 56 Onderdruk (max.) kPa (mbar) 23,5 (235) Beveiligingsklasse -- IPX4 Beschermingsklasse -- I Zuigslangaansluiting (C-DN/C-ID) mm 40 Lengte x breedte x hoogte mm 570 x 430 x 860 Typisch bedrijfsgewicht kg 23,0 Omgevingstemperatuur (max.) °C +40 Bepaalde waarden conform EN 60335-2-69 Geluidsdrukniveau L

dB(A) 63 Onzekerheid K

dB(A) 1 Hand-arm vibratiewaarde m/s

<2,5 Onzekerheid K m/s
