GEBRUIKSAANWIJZING AB691ZT ETNA

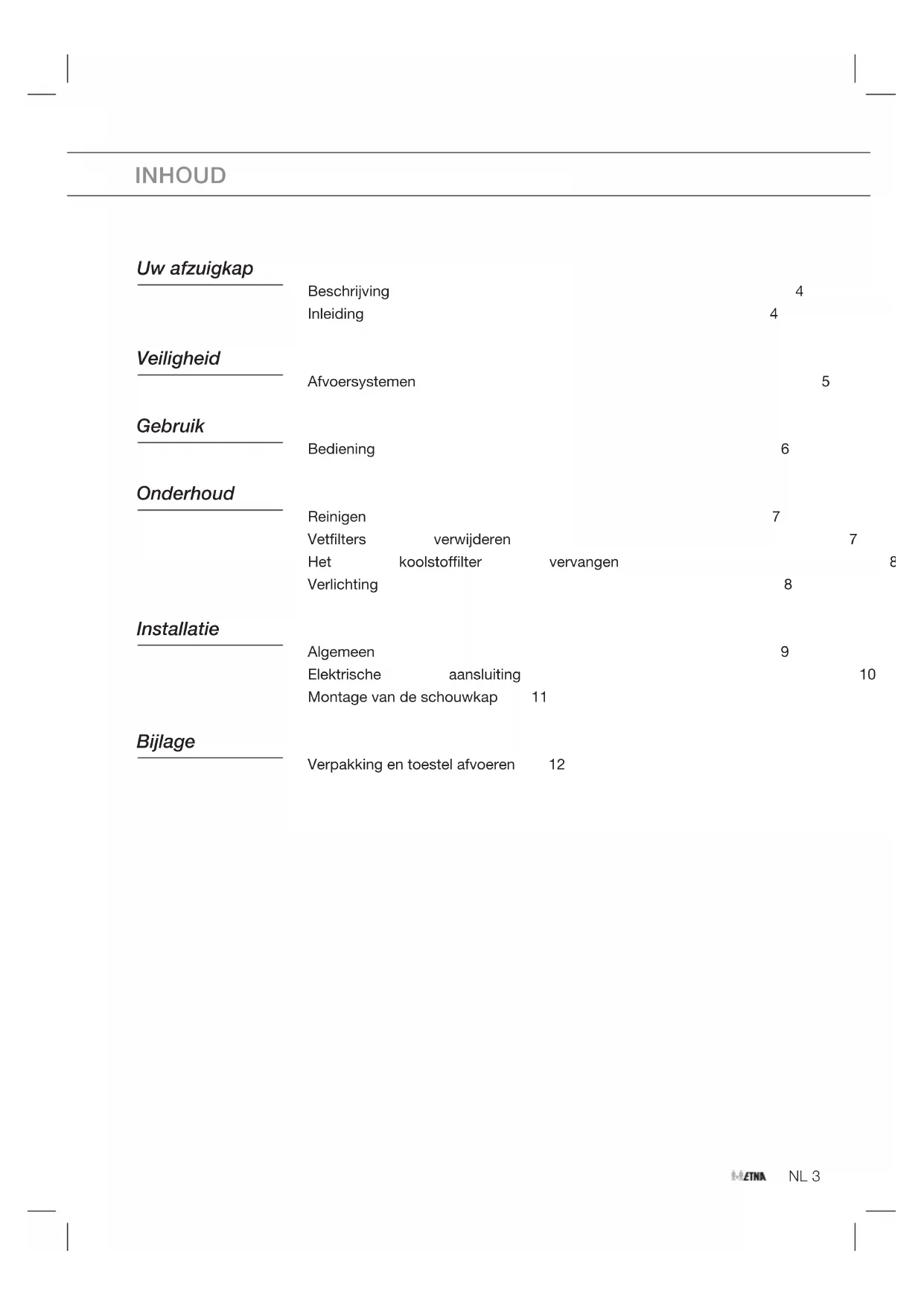

DUNSTABZUGSHAUBE COOKER HOOD AP360ZT AP590ZTNL Gebruiksaanwijzing NL 3 - NL 12 FR Mode d’emploi FR 3 - FR 12 DE Bedienungsanleitung DE 3 - DE 12 EN Instructions for use EN 3 - EN 12 Gebruikte pictogrammen - Pictogrammes utilisés - Benutzte Piktogramme Pictograms used Belangrijk om te weten - Important à savoir - Wissenswertes - Important information Tip - Conseil - TippNL 3 INHOUD Uw afzuigkap Beschrijving 4 Inleiding 4 Veiligheid Afvoersystemen 5 Gebruik Bediening 6 Onderhoud Reinigen 7 Vetfilters verwijderen 7 Het koolstoffilter vervangen 8 Verlichting 8 Installatie Algemeen 9 Elektrische aansluiting 10 Montage van de schouwkap 11 Bijlage Verpakking en toestel afvoeren 12NL 4 Beschrijving

A B D A Schuifschakelaar verlichting aan/uit B Schuifschakelaar aan/uit C Controlelampje aan/uit D Schuifschakelaar afzuigstanden Inleiding Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle mogelijk heden die dit toestel u biedt. U vindt informatie voor uw veiligheid en over het onderhoud van het toestel. Bewaar de gebruiksaanwijzing en het installatievoorschrift. Een eventueel volgende gebruiker van dit toestel kan daar zijn voordeel mee doen. Conformiteitsverklaring Wij verklaren dat onze producten voldoen aan de van toepassing zijnde Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn vermeld in de normen waar naar wordt verwezen. UW AFZUIGKAPNL 5 Afvoersystemen De afzuigkap kan, afhankelijk van het model, op twee manieren worden aangesloten:

1. Als afzuigkap op een afvoerkanaal.

De aangezogen en gefilterde kookdampen worden naar buiten afgevoerd. Dit is de beste manier!

2. Als recirculatie afzuigkap. De vetdeeltjes

en de geur uit de aangezogen kookdampen worden gefilterd. De aangezogen lucht wordt niet afgevoerd maar teruggeblazen in de keuken. U moet dan wel een koolstoffilter plaatsen. Let op! Het koolstoffilter moet apart besteld worden. Lees voor gebruik eerst de separate veiligheidsinstructies. VEILIGHEIDNL 6 Bediening In- en uitschakelen

1. Schuif de aan/uit regelaar naar positie 1.

• De afzuigkap schakelt in.

2. Schuif de regelaar naar stand 1, 2 of 3.

• De afzuigkap schakelt in op de corresponderende stand.

3. Schuif de aan/uit regelaar naar stand 0.

• De afzuigkap schakelt uit. Verlichting in- en uitschakelen

1. Schuif de regelaar ‘verlichting’ naar stand 1.

• De verlichting gaat branden.

2. Schuif de regelaar ‘verlichting’ naar stand 0.

• De verlichting gaat uit. GEBRUIKNL 7 Reinigen Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen. De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik geen producten die schuurmiddelen bevatten. Gebruik geen alcohol! Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van het apparaat en het reinigen of vervangen van de filters niet opvolgt, kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen! De fabrikant is niet aansprakelijk voor schade aan de motor of schade ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften. Afzuigkap Maak de afzuigkap schoon met een sopje en een zachte doek. Daarna met schoon water nabehandelen. Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft. Metalen vetfilters Metalen filters moeten eenmaal per maand worden gereinigd (of als de filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Plaats de vetfilters met de openingen naar beneden in de vaatwasmachine zodat het water eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet. Vetfilters Vetfilters verwijderen Schakel de netspanning uit! Neem de stekker uit het stop contact of zet de schakelaar in de meterkast op nul. Trek het vetfilter naar u toe en kantel het naar voren omlaag. ONDERHOUDNL 8 Koolstoffilter Het koolstoffilter vervangen Gebruik een koolstoffilter als de afzuigkap niet is aangesloten op een afvoerkanaal.

1. Verwijder de vetfilters

2. Bevestig de koolstoffilters aan de motor.

3. Plaats de vetfilters.

• De verzadiging van het filter is afhankelijk van de intensiteit van het gebruik, de manier van koken en de regelmaat waarmee de vetfilters worden schoongemaakt.

• Het koolstoffilter moet minimaal iedere vier maanden worden vervangen.

• Koolstoffilters zijn niet uitwasbaar voor hergebruik. Verzadigd koolstof is niet milieuvriendelijk, vervang het filter tijdig. Verlichting Lampen vervangen Let op! Maak het toestel spanningsloos door de stekker uit het stopcontact te verwijderen voordat het lampje vervangen wordt.

1. Verwijder de vetfilters.

2. De lampen zijn nu bereikbaar.

3. Schroef het lampje uit de fitting en vervang deze door een lamp met

107 x 37 DRBB/F-4-220-240 E14- 35/100 5 GU10 230 52 x 50 DRPAR-5/840-220/240- GU10-35/36 DRPAR-5/830-220/240- GU10-35/36 ONDERHOUDNL 9 INSTALLATIE Algemeen De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd door een erkend installateur, die de juiste veiligheidsvoorschriften kent en toepast. Het apparaat voldoet aan de Europese voorschriften. Belangrijk om te weten:

• De afstand tussen het laagste punt van de afzuigkap en een gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische, keramische of inductiekookplaat moet deze afstand minimaal 55 cm zijn.

• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal, mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals een geiser of kachel).

• Neem de plaatselijk geldende voorschriften in acht met betrekking tot de beluchting van gasapparaten.

• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de werking van de afzuigkap.

• Controleer voordat u met boren begint of er geen installatieleiding(en) aanwezig is (zijn).

• De aansluitpijp van de schouwkap heeft een diameter van 150 mm. Het beste is de afvoerpijp met de grootst mogelijke diameter uit te voeren.

• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is geschikt voor versterkt beton en bakstenen muren. Voor bepaalde wanden heeft u speciale pluggen en schroeven nodig.NL 10 INSTALLATIE Aansluiting Elektrische aansluiting Dit toestel is voorzien van een geaarde stekker welke op een geaarde wandcontactdoos aangesloten dient te worden. Controleer of de op het typeplaatje vermelde spanning overeen komt met de spanning van de huisinstallatie. De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden: BRUIN = L fase BLAUW = N nul GROEN/GEEL = Aarde Deze afzuigkap is voorzien van een aansluitstekker. Installeer de afzuigkap zodanig dat de stekker bereikbaar is. Plaats de wandcontactdoos bij voorkeur uit het zicht, achter de sierkoker. Let op: Als u een vaste aansluiting maakt moet u ervoor zorgen dat er een omnipolaire schakelaar met een contactafstand van minimaal 3 mm in de toevoerleiding wordt aangebracht. max 100 cmNL 11 INSTALLATIE Montage

• Schroef de afzuigkap op de muur met de pluggen en schroeven (A).

• Fixeer de afzuigkap hierna door de schroeven (B) te plaatsen.

• Plaats de bevestigingsbeugel van de bovenste koker op de muur.

• Sluit de afvoerpijp aan.

• Steek de stekker in de wandcontactdoos. Zorg dat er geen spanning op de wandcontactdoos staat!

• Plaats de bovenste koker in de onderste koker.

• Laat de kokers verzinken in de afzuigkap.

• Klap de bovenste koker om de wandbeugel en schroef deze vast aan de bevestigingsbeugel met de schroeven. BNL 12 BIJLAGE Afvoeren Verpakking en toestel afvoeren Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hieromtrent informatie verschaffen. De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• CFK-vrij polystyreen (PS-hardschuim). Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren. Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd. Het toestel moet naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente worden gebracht of naar een verkooppunt dat deze service verschaft. Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen waaruit het apparaat bestaat, terug gewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen.FR 3 SOMMAIRE Votre hotte cheminée Description 4 Introduction 4 Sécurité Systèmes d’évacuation 5 Utilisation Commandes 6 Entretien Nettoyage 7 Filtres à graisse 7 Filtre à charbon 8 Eclairage 8 Installation Généralités 9 Raccordement électrique 10 Montage 11 Annexe Mise au rebut 12FR 4 Description

• La hotte d’aspiration se met en marche.
