GEBRUIKSAANWIJZING BIG WHEELER 554.1 R LIES Güde

Vertaling van de originele gebruiksaanwijzing Benzine grasmaaier

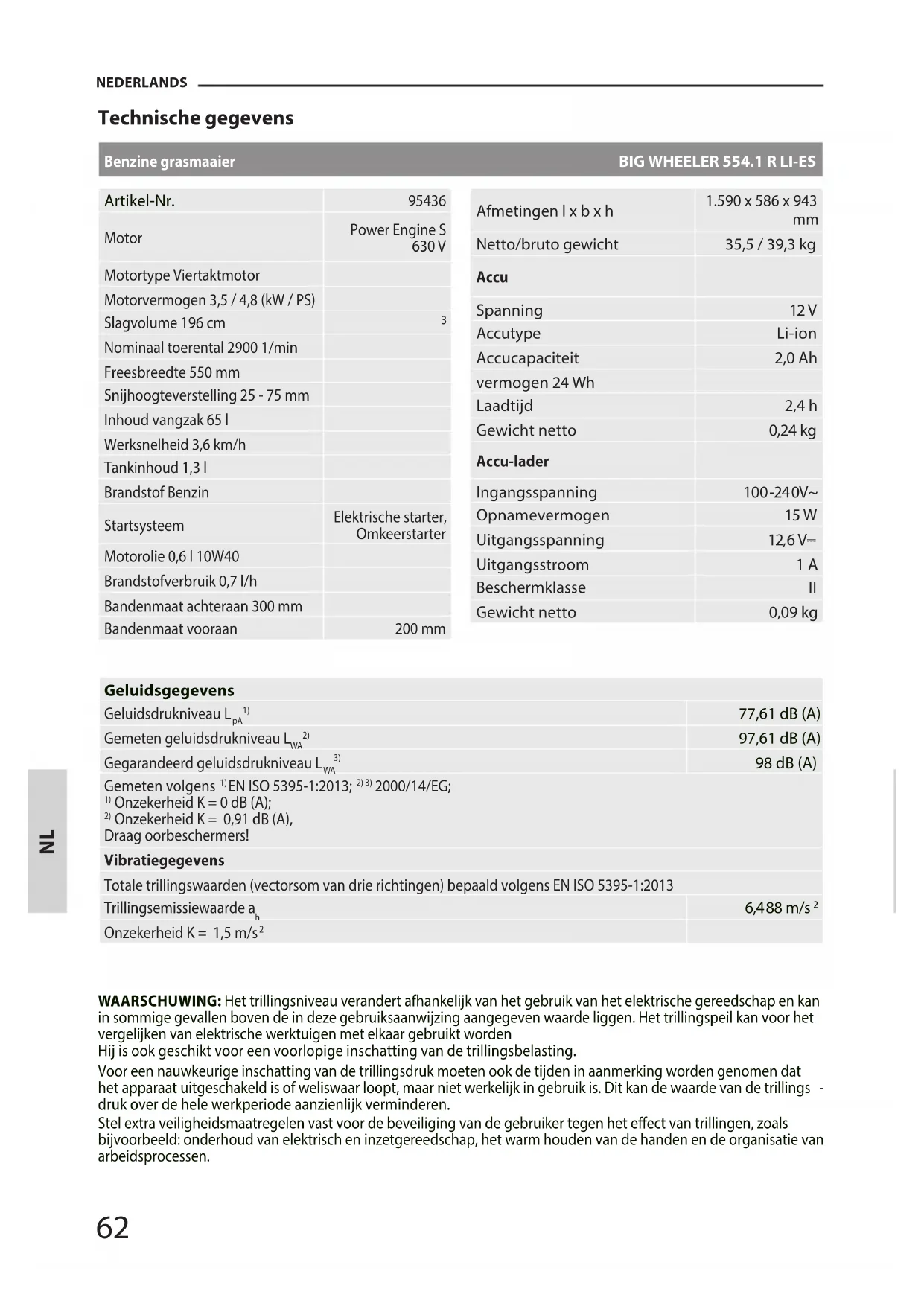

Netto/bruto gewicht 35,5 / 39,3 kg Accu Spanning 12 V Accutype Li-ion Accucapaciteit 2,0 Ah vermogen 24 Wh Laadtijd 2,4 h Gewicht netto 0,24 kg Accu-lader Ingangsspanning 100-240V~ Opnamevermogen 15 W Uitgangsspanning 12,6 V⎓ Uitgangsstroom 1 A Beschermklasse II Gewicht netto 0,09 kg WAARSCHUWING: Het trillingsniveau verandert afhankelijk van het gebruik van het elektrische gereedschap en kan in sommige gevallen boven de in deze gebruiksaanwijzing aangegeven waarde liggen. Het trillingspeil kan voor het vergelijken van elektrische werktuigen met elkaar gebruikt worden Hij is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Voor een nauwkeurige inschatting van de trillingsdruk moeten ook de tijden in aanmerking worden genomen dat het apparaat uitgeschakeld is of weliswaar loopt, maar niet werkelijk in gebruik is. Dit kan de waarde van de trillings

druk over de hele werkperiode aanzienlijk verminderen. Stel extra veiligheidsmaatregelen vast voor debeveiliging van de gebruiker tegen het eect vantrillingen, zoals bijvoorbeeld: onderhoud van elektrischen inzetgereedschap, het warm houden vande handen en de organisatie van arbeidsprocessen. NEDERLANDS Geluidsgegevens Geluidsdrukniveau L

97,61 dB (A) Gegarandeerd geluidsdrukniveau L

Onzekerheid K = 0,91 dB (A), Draag oorbeschermers! Vibratiegegevens Totale trillingswaarden (vectorsom van drie richtingen) bepaald volgens EN ISO 5395-1:2013 Trillingsemissiewaarde a

Gebruik het apparaat pas nadat u de gebruiksaanwijzing gelezen en begrepen hebt. Maakt u zich met de bedieningselementen en het juiste gebruik van het apparaat vertrouwd. Let op alle, in de gebruiksaanwij- zing aangegeven, veiligheidsinstructies. Gedraagt u zich verantwoord tegenover andere personen. De bedienende persoon is verantwoordelijk voor ongevallen of gevaren tegenover derden. Indien betreende de aansluiting en het bedienen van het apparaat twijfels ontstaan, kunt u zich tot de klanten- dienst wenden. Voorgeschreven gebruik van het systeem De grasmaaier is bestemd voor het maaien van gazon en grasvelden met een maximale helling van 20° in particuliere tuinen. Dit apparaat uitsluitend gebruiken voor normaal gebru

ik, zoals aangegeven.Bij niet naleving van de bepalingen uit de algemeen geldende voorschriften, evenals van de bepalingen uit deze gebruiksaanwijzing, kan de produ- cent voor schaden niet aansprakelijk gesteld worden. Gebruik het apparaat enkel in de open lucht en nooit in gesloten of slecht geventileerde ruimten. De grasmaaier mag niet gebruikt worden voor het trimmen van bosjes, heggen en struiken, voor het snijden en kleinmaken van gewassen of grasvelden, voor dakbeplantingen of balkonkas- ten. Verder mag de grasmaaier niet als hakselaar voor het kleinmaken van gesnoeide takken van bomen en heggen en voor het egaliseren van oneenheden in de grond gebruikt worden.

Eisen aan de bedienende persoon De bedienende persoon moet, voor het gebruik van hetapparaat, de gebruiksaanwijzing goed gelezen hebben. Dit apparaat mag niet worden bediend door personen (inclusief kinderen) met beperkte fysieke, sensorische of geestige vermogens of met gebrek aan ervaring en/ of kennis in de omgang met dit apparaat, tenzij ze door een voor hun veiligheid verantwoordelijke persoon be

geleid worden of instructies van deze persoon hebben ontvangen over het gebruik van het apparaat. Kwalicatie: Behalve een uitvoerige instructie doorvakkundig verkooppersoneel is er geen speciale kwalicatievoor het gebruik van het apparaat nodig. Minimale leeftijd: Het apparaat mag slechts door personen gebruikt worden van 16 jaar of ouder. Uitzon

dering hierop is het gebruik door jeugdige personen bij een beroepsopleiding ter verkrijging van vaardigheid en indien dit onder toezicht van een opleider plaats vindt. Plaatselijke bepalingen kunnen de minimale leeftijd voor een gebruiker vastleggen. Scholing: Om het apparaat te kunnen gebruiken is enigpassend onderricht, door een vakman, resp. debe

dieningsaanwijzing, voldoende. Een speciale scholing isniet noodzakelijk. Restrisico’s De bewegende messen kunnen tot zware snijletsels, resp. het afsnijden van lichaamsde- len leiden. Nooit bij een draaiend apparaat onder de kast grijpen. Veiligheidsschoenen dragen. Opvangzak nooit bij draaiend apparaat afnemen. Uitgeslingerde stenen of aarde kunnen tot letsels leiden. Van de te bewerken vlakten eerst vreemde voorwerpen verwijderen. Let er op dat de opvangzak naar behoren is geplaatst. Tijdens de werkzaamheden een veiligheidsbril dragen. Gebrekkige verlichting/lichtomstandighe- den betekenen een verhoogd veiligheidsrisico. Zorg bij het werken met de machine voor voldoende verlichting, resp. voor goede lichtomstandigheden. Handelswijze in noodgeval Gevaar voor letsel! Breng nooit handen of voeten in de buurt van roterende onderdelen. Houd altijd afstand van de uitwerpopening. Gevaar voor verbrandingen! Enkele machineonderdelen worden tijdens het gebruik zeer warm.Deze onderdelen, bijv. motor en geluidsdemper, niet aanraken. Tref de noodzakelijke maatregelen om éérste hulp teverlenen, die met het letsel overeenkomt en vraag zo snelmogelijk gekwaliceerde medische hulp aan. Beschermgewonde personen voor overig letsel en stel ze gerust.Voor het eventueel plaatsvinden van een ongeval zoualtijd een verbandtrommel, volgens DIN 13164, op dewerkplaats bij de hand moeten zijn. Het uit deverbandtrommel genomen materiaal dient onmid- dellijkaangevuld te worden. Indien u hulp vraagt, geef de volgende gegevens door

1. Plaats van het ongeval

2. Soort van het ongeval

3. Aantal gewonden mensen

4. Soort verwondingen

Symbolen Opgelet! Om het risico op verwondingen te beper- ken, dient de gebruiker de handleiding te lezen NEDERLANDS64

Draag oorbeschermers. Draag een veiligheidsbril. Veiligheidsschoenen met bescherming tegen insnijden, geribde zolen en stalen neuzen dragen! Snel Langzaam Vóór alle werkzaamheden aan het apparaat de motor uitschakelen en de bougiestekker uitnemen. Waarschuwing voor weggeslingerde onderdelen

Het oliepeil controleren, eventueel bijvullen.

Druk 3x op de primerbalg als de motor warm is. Druk 6x op de primerbalg als de motor koud is. MULCHEN Mulchen AUSWERFEN Uitwerpen SAMMELN Verzamelen MÄHEN Maaien Waarschuwing voor hete oppervlakken! Waarschuwing voor gevaarlijke elektrische spanning! Waarschuwing voor scherpe messen. De messen draaien ook na de uitschakeling nog kort na. Houd omstanders op een veilige afstand van de machine (ten minste 5 m). Vóór alle werkzaamheden aan het apparaat de motor uitschakelen. Roken en open vuur verboden. Houd kinderen van de machine op afstand. Toestel droog en vorstbestendig opslaan.

Gegarandeerd geluidsdrukniveau L

Tegen vocht beschermen. Verpakkingsoriëntering boven TÜV / GS keurmerk Accu Accu tegen hitte en vuur beschermen. Accu tegen water en vocht beschermen MAX 40°C Accu tegen temperaturen boven 40°C beschermen

Gelijkstroom Werktemperatuur 10° tot 40° Bewaar de accu uitsluitend in volledig opgeladen toestand. Li-Ion Verwijder de accu’s niet in het huisafval! Beschadigde en/of verwijderde elektrische of elektronische apparaten bij de daarvoor bestemde recyclingplaatsen aeveren Geef de accu’s af op een verzamelplaats voor oude batterijen waar deze milieuvriendelijk worden gerecycled. NEDERLANDS65

Accu-lader Beschermklasse II Beschadigde en/of verwijderde elektrische of elektronische apparaten bij de daarvoor bestemde recyclingplaatsen aeveren Veiligheidsadviezen Waarschuwing Lees alle veiligheidsinstructies en aanwijzingen. Als de waarschuwingen en voorschriften niet worden op- gevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Houd kinderen en andere personen en dieren op afstand tijdens het gebruik van het apparaat. De minimale veilig

heidsafstand bedraagt 5 m. Draag persoonlijke beschermende uitrusting. Draag geschikte werkkleding zoals vast schoeisel met antislipzool, een robuuste lange broek, handschoenen, een veiligheidsbril en gehoorbescherming! Draag veiligheidshandschoenen als dit nodig is. Gebruik het apparaat enkel bij daglicht of in een goed verlichtte omgeving. Het apparaat moet voor gebruik zorgvuldig worden gecontroleerd. Werk uitsluitend met apparaten die in perfecte staat zijn. Als u een defect aan het apparaat opmerkt dat mogelijk een gevaar kan vormen voor de gebruiker, mag het apparaat pas worden gebruikt nadat het defect is verholpen. Controleer zorgvuldig de plaats waar de machine wordt gebruikt en verwijder alle voorwerpen die gegrepen en weggeslingerd kunnen worden. Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereed

schap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Nooit bij een draaiend apparaat onder de kast grijpen. Houd altijd afstand van de uitwerpopening. De laadapparaten zijn uitsluitend geschikt voor het laden van de navolgende wisselaccu’s: Brandstof is licht ontvlambaar: Bewaar brandstof slechts in daarvoor goedgekeurd jerrycans. Machine uitsluitend buiten tanken en niet in de buurt van open vuur, resp. brandende sigaretten. Tank vóór het starten van de machine. Bij draaiende en/of warme motor mag niet getankt of de tankdop geopend worden. Let op dat er geen brandstof gemorst wordt, Indien brandstof overgelopen is, mag de motor niet gestart worden Verwijder het apparaat van de vervuilde plaats en vermijd willekeurige ontsteekpogingen tot de brandstofdampen zijn verdampt. De motor moet voor de eerste inbedrijfstelling steeds met motorolie worden gevuld. Controleer voor ieder gebruik het oliepeil. Vul indien nodig motorolie bij. Risico van vergiftiging! Uitlaatgassen, brandstoen en smeermiddelen zijn giftig. Het inademen van uitlaatgassen kan dodelijk zijn! Gebruik het apparaat enkel in de open lucht en nooit in gesloten of slecht geventileerde ruimten. De machine niet in een afgesloten ruimte gebruiken omdat zich daar de gevaarlijke koolmonoxidegassen kunnen ophopen. Controleer het apparaat altijd eerst visueel voordat u het gaat gebruiken om er zeker van te zijn dat het apparaat en met name de snijelementen, de bevestigingsonder

delen of de volledige snijeenheid onbeschadigd zijn. De grasmaaier mag niet worden gebruikt zonder dat de volledige grasopvanginrichting of de zelfsluitende veiligheidsinrichting voor de uitwerpopening is aange

bracht. Controleer vóór ieder inbedrijfstelling alle schroef- en steekverbindingen evenals bescher- mingsinrichtingen op vastheid en juiste plaatsing en of alle lichtdraaiend zijn. Controleer voor ieder gebruik alle startvergren- delingen en tastschakelaars op correcte werking. Het is streng verboden de aan de machine aangebrachte veiligheidsinrichtingen te demonte- ren, het gebruiksdoel te veranderen of vreemde beschermingsinrichtingen aan te brengen. Het is streng verboden verzegelde elementen voor het motortoerental te veranderen/manipuleren. Het apparaat mag niet gebruikt worden, als het beschadigd is of de beschermingsinrichtingen defect zijn. Vervang versleten of beschadigde onderdelen. Start de motor enkel dan als uw voeten op een veilige afstand van de maaiwerktuigen zijn. NEDERLANDS66 Kantel bij het starten de machine niet. Start de machine niet, als u voor de uitwerpopening staat. Zorg altijd voor een veilige werkpositie, in het bijzonder op hellingen. Maai niet op te steile hellingen. Wees bijzonder voorzichtig, als u op hellingen van rijrichting verandert. Het is gevaarlijk om op hellingen, in sloten, op dijken, in de omgeving van vuilnishopen of dergelijke te maaien. Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Let bij het achteruitlopen op struikelgevaar! Zorg bij het werken met de machine voor voldoende verlichting, resp. voor goede lichtomstandigheden. Gebrekkige verlichting/lichtomstandigheden betekenen een verhoogd veiligheidsrisico. Gebruik het apparaat niet bij slecht weer, vooral niet bij onweergevaar. Voor zover mogelijk, vermijd gebruik van dit product op nat gras. Loop gewoon! Niet rennen! Wees uitzonderlijk voorzichtig, als u zich omdraait en de machine naar u toe trekt. Schakel de grasmaaier altijd uit, indien deze gedragen, gekanteld of buiten de grasvlakten wordt bewogen. Wacht, tot alle draaiende onderdelen tot stilstand zijn gekomen. Indien een vreemd voorwerp wordt getroen of trillingen ontstaan, dient u het apparaat uit te schakelen en de bougiestekker uit te nemen. Controleer of het apparaat beschadigd is. Eventuele schades repareren. Schakel de machine onmiddellijk uit nadat de werk

zaamheden zijn beëindigd. Opvangzak nooit bij draaiend apparaat afnemen. Schakel de machine altijd uit voordat u de opvangzak aanbrengt of verwijdert. Machine niet direct na het uitschakelen in gesloten ruimten opslaan maat eerst buiten laten afkoelen. Bewaar de machine nooit met benzine in de tank binnen een gebouw waar mogelijk benzinedampen met open vuur of vonken in aanraking kunnen komen. Bij langdurige opslag de machine slechts met lege tank bewaren. Vervang de defecte geluiddempers. Wijzig niet de regelinstelling van de motor en forceer deze niet. Accu Brandgevaar! Explosiegevaar! Gebruik nooit beschadigde, defecte of gedeformeer

de accu’s. Een accu nooit openen, beschadigen en/ of laten vallen. Accu’s nooit in de omgeving van zuren en licht ontvlambare materialen laden. Accu tegen hitte en vuur beschermen. Accu enkel in een omgevingstemperatuur tussen 10°C en +40°C gebruiken. Nooit op verwarmingselementen plaatsen of langere tijd aan sterke zonnestraling blootstellen. Na een zware belasting de accu eerst laten afkoelen. Kortsluiting – Contacten van de accu niet met meta

len onderdelen overbruggen (met elkaar verbinden). Voor het verwijderen, het vervoeren of bij opslag moet de accu verpakt worden (plastic zak, doos) of de contacten moeten afgeplakt worden. Gebruik voor het laden van de accu uitsluitend het Güde laadapparaat. Bij het gebruik van een ander laadapparaat kunnen defecten optreden of kan brand ontstaan. Bij onjuist gebruik of bij het gebruik van beschadigde accu’s kunnen dampen ontstaan. Voer verse lucht toe en bezoek bij klachten een arts. De dampen kunnen de ademhalingswegen irriteren. Arbeidsinstructies De accu’s worden slechts gedeeltelijk voorgeladen geleverd en dienen voor het eerste gebruik volledig opgeladen te worden.

• Laad de accu na, indien het apparaat te langzaam draait of blijft staan.

• De li-ion-accu kan elk moment opgeladen worden, zonder de levensduur te bekorten. Een onderbreking van het laadproces schaadt de accu niet.

• De li-ion-accu is door de „Electronic Cell Protection“ tegen een te diepe ontlading beschermd.

• Een aanzienlijk kortere gebruikstijd van een geladen accu geeft aan dat de accu versleten is en vervangen moet worden. Accu’s op milieuvriendelijke wijze verwijderen Li-ion-accu’s mogen niet als huisafval verwijderd wor- den. Laat defecte accu’s door een vakkundige handelaar verwijderen. Accu’s dienen uit het apparaat verwijderd te worden voordat het apparaat gesloopt wordt. Be- schadigde accu’s kunnen het milieu en uw gezondheid schaden, indien giftige dampen of vloeistoen ontstaan. Verzend daarom nooit een defecte accu per post etc. Wendt u zich tot uw plaatselijke verzamelplaats. Verwijder accu‘s in een ontladen toestand. Wij adviseren de polen met een plakband af te dekken om kortsluiting te voorkomen. Open de accu niet.

Onderhoud Voor alle werkzaamheden aan de apparat de akku verwijderen. Vóór alle werkzaamheden aan het apparaat de motor uitschakelen en de bougiestekker uitne- men. Wacht, tot alle draaiende onderdelen tot stilstand zijn gekomen en het apparaat afgekoeld is. De machine, in het bijzonder het tank- en motorbereik, altijd goed schoon houden. Grasuitwerper en behuizing regelmatig reinigen. Verwijder regelmatig alle gazon- en onkruidresten om oververhitting van de steel te vermijden. Gazon- / gras- / onkruidresten blijven onder de beschermplaat vastzit

ten. Dit verhindert voldoende afkoeling van de steel. Verwijder de resten voorzichtig met een schroevendraai- er of iets dergelijks. Om het brandgevaar tot een minimum te beperken, de cilinderribben veelvuldig met perslucht reinigen en het bereik van de geluiddemper vrijmaken van resten takken, bladeren of andere resten . Om het risico van brand zo gering mogelijk te houden, moeten motor en uitlaat vrij zijn van gras, gebladerte en overtollig smeervet. Behandel alle beweegbare onderdelen met milieuvrien

delijke olie. Controleer regelmatig de grasopvang op slijtage en veroudering. Reparaties en werkzaamheden, die niet in deze aan

wijzing worden beschreven, enkel door gekwaliceerd personeel laten uitvoeren. Gebruik alléén origineel toebehoren en originele onderde

len. Laat de modules waarvan de vervanging niet nader is toegelicht alléén door de fabrikant vervangen. Het gebruik van niet-originele reserveonderdelen is niet toegestaan. Bij gebruik van niet-originele onderdelen kunnen wij niet instaan voor een correcte werking. Enkel een regelmatig onderhouden en een goed verzorgd apparaat kan een tot tevredenheid werkend hulpmiddel zijn. Onderhoudsen verzorgingsfouten kunnen tot onvoorziene ongevallen en letsels leiden. Garantie De garantie heeft uitsluitend betrekking op onvolko- menheden die op materiaal- of productiefouten betrek- king hebben. Bij een claim van een onvolkomenheid, in de zin van garantie, dient de originele aankoopfactuur met de aankoopdatum bijgesloten te worden. Van garantie uitgesloten zijn verkeerd gebruik, zoals bijv. overbelasting van het apparaat, gebruik van geweld, beschadigingen door vreemde invloeden of door vreemde voorwerpen. De niet-naleving van gebruiks- en montageaanwijzingen en normale slijtage zijn eveneens van garanties uitgesloten. Service Hebt u technische vragen? Een reclamatie? Hebt u reserveonderdelen of een gebruiksaanwijzing nodig? Op onze website www.guede.com in helpen wij u snel en niet-bureaucratisch verder. Help ons om u te helpen, a.u.b. Om uw apparaat in geval van reclamatie te kunnen identiceren hebben wij het serie+nummer evenals artikelnummer en productiejaar nodig. Deze gegevens vindt u op het typeplaatje. Om deze gegevens altijd bij de hand te hebben, gelieve ze hieronder in te vullen. Serienummer: Artikelnummer: Bouwjaar: NEDERLANDS68

Inspectie- en onderhoudsschema Als het onderhoudsschema niet wordt nageleefd, kan er schade aan de motor ontstaan! Regelmatige onderhoudsperiode Vóór iedere inbedrij- fneming Na 1 maand Na 3 maanden Na 6 maanden Na 12 maanden Na 24 maanden

Bedrijfs- uren Motorolie (10W-40) Controleren

Voer de benodigde onderhoudswerkzaamheden uit in de opgegeven maand of nadat het aantal aangegeven bedrijfsuren is bereikt, afhankelijk van wat er eerder gebeurt. Oplossing van storingen Probleem Oorzaak Maatregel De motor start niet Start/stop hendel niet bediend Start/stop bedienen Primerbalg niet ingedrukt Primerbalg indrukken Onvoldoende brandstof Brandstof bijvullen Bowdentrekken te lang Bowdentrekken d.m.v. de dopmoer instellen. Slechte brandstof, opslag zonder leegmaken van de benzinetank, onjuiste benzinesoort Brandstoftank en carburateur leegmaken. Verse benzine bijvullen. Bougie is vervuild (koolresten op de elektro- den), afstand van elektroden is te groot Bougie schoonmaken, type van de bougie controleren, eventueel bougie vernieuwen, afstand 0,6-0,8 mm instellen De bougie is nat van benzine (verzopen motor). Bougie afdrogen en opnieuw plaatsen. Automatische aanvoer werkt niet Bowdentrekken te lang Bowdentrekken d.m.v. de dopmoer instellen. Gras wordt niet ver- zameld Kanaal verstopt Grasopvangzak vol Gras te nat Uitwerpkanaal schoonmaken Grasopvangzak leegmaken Bij droog weer maaien NEDERLANDS69
