GVW220L - Vaatwassers Pelgrim - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING GVW220L Pelgrim

Handleiding Vaatwasser Mode d’emploi Lave-vaisselle GVW220LNL Handleiding NL 3 - NL 28 FR Notice d’utilisation FR 3 - FR 28 Gebruikte pictogrammen - Pictogrammes utilisés Belangrijk om te weten - Important à savoir Tip - ConseilLaat het toestel aansluiten door een erkend installateur (zie “Installatievoorschrift”). Sluit het apparaat niet aan op het elektriciteitsnet voordat de installatie volledig is voltooid. Dit toestel is bestemd voor huishoudelijk of daarmee vergelijkbaar gebruik, zoals: ▷ in personeelskeukens in winkels, kantoren en andere werkomgevingen; ▷ boerderijen; ▷ voor gasten in hotels, motels en andere overnachtingsgelegenheden; ▷ bed & breakfasts. Voor EN60335-1:

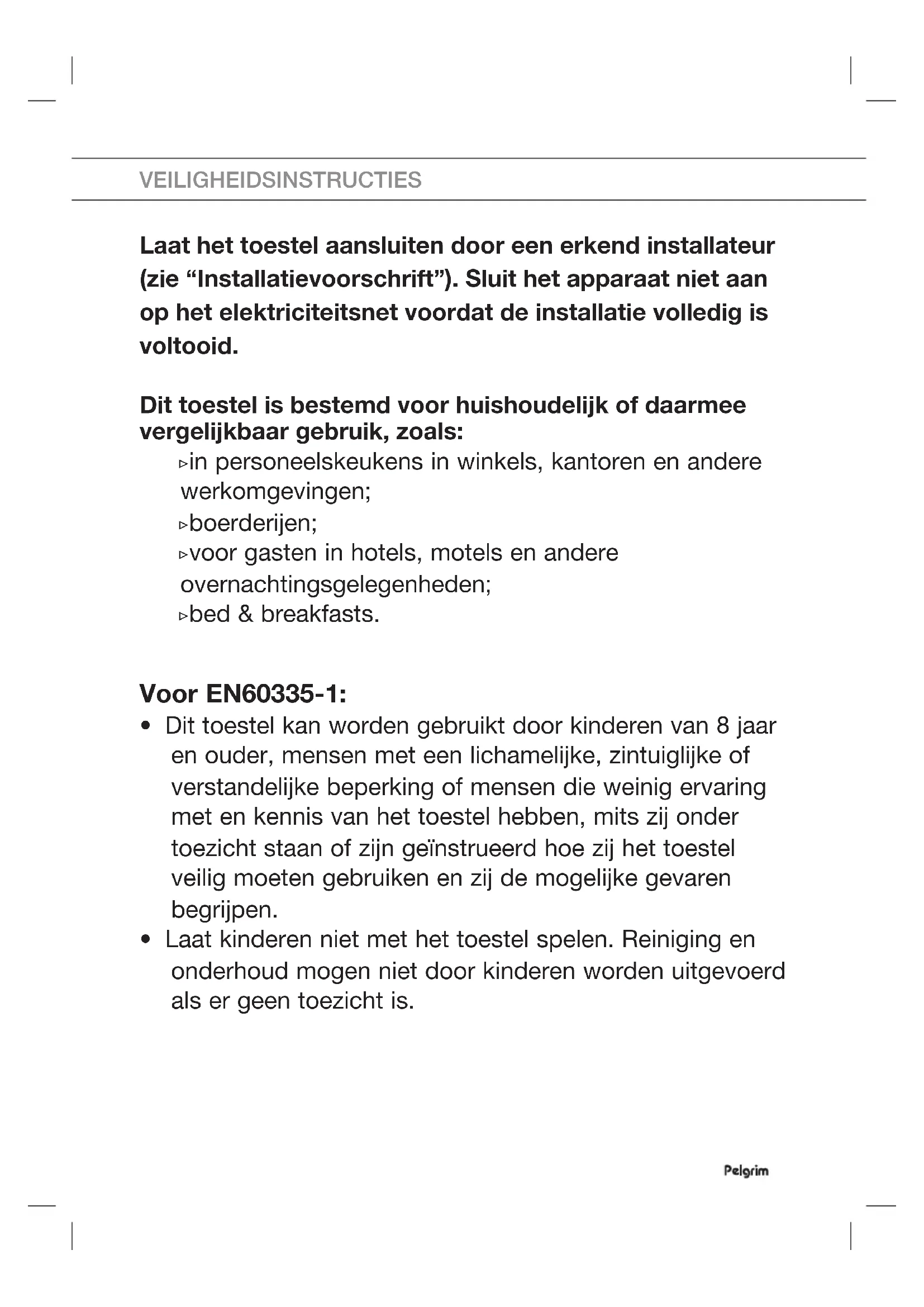

• Dit toestel kan worden gebruikt door kinderen van 8 jaar en ouder, mensen met een lichamelijke, zintuiglijke of verstandelijke beperking of mensen die weinig ervaring met en kennis van het toestel hebben, mits zij onder toezicht staan of zijn geïnstrueerd hoe zij het toestel veilig moeten gebruiken en zij de mogelijke gevaren begrijpen.

• Laat kinderen niet met het toestel spelen. Reiniging en onderhoud mogen niet door kinderen worden uitgevoerd als er geen toezicht is. VEILIGHEIDSINSTRUCTIESVoor IEC60335-1:

• Dit toestel is niet bedoeld voor gebruik door personen (waaronder kinderen) met een lichamelijke, zintuiglijke of verstandelijke beperking of personen met een tekort aan kennis en ervaring, tenzij iemand die verantwoordelijk is voor hun veiligheid toezicht houdt of hun instructie heeft gegeven over het gebruik van het toestel.

• Verpakkingsmateriaal kan gevaarlijk zijn voor kinderen!

• Dit toestel is uitsluitend bedoeld voor gebruik binnenshuis.

• Om u te beschermen tegen het risico van elektrische schokken, dient u het toestel, het snoer of de stekker nooit onder te dompelen in water of een andere vloeistof.

• Haal de stekker uit het stopcontact voordat u het toestel gaat reinigen of onderhouden.

• Gebruik voor het reinigen een zachte, vochtige doek en milde zeep en gebruik vervolgens een droge doek om het toestel af te vegen. Aardingsinstructies:

• Dit toestel moet worden geaard! Aarding verkleint de kans op een elektrische schok bij storingen en defecten. Dit toestel is uitgerust met een geaard snoer en stekker.

• Steek de stekker alleen in een geaard stopcontact dat is gemonteerd volgens de lokaal geldende voorschriften!

• Incorrecte aansluiting van het snoer kan resulteren in een levensbedreigende situatie. Neem in geval van twijfel contact op met een gekwalificeerde elektriciën of servicemedewerker. VEILIGHEIDSINSTRUCTIES• Voer geen veranderingen door aan de stekker. Laat de stekker, wanneer deze niet in het stopcontact past, aanpassen door een gekwalificeerde elektriciën.

• Laat een geschikt stopcontact plaatsen door een bevoegd elektricien. Gebruik

• Plaatsen van voorwerpen: ▷ Plaats scherpe voorwerpen zodanig dat deze de deurafdichting niet kunnen beschadigen. ▷ Waarschuwing: Messen en ander kookgerei met scherpe punten moeten met de punten omlaag in de mand worden gezet of horizontaal worden neergelegd.

• Gebruik de deur en de korf van de vaatwasser niet oneigenlijk. Ga er niet op zitten of staan.

• Gebruik het toestel niet als er afdekkende panelen ontbreken of niet juist zijn gemonteerd.

• Wees zeer voorzichtig met het openen van de deur als de vaatwasser aanstaat, omdat water mogelijk naar buiten kan spuiten.

• Plaats geen zware voorwerpen op de geopende deur. Het toestel kan kantelen en er kan schade aan het toestel optreden.

• Wasmiddelen voor de vaatwasser zijn sterk alkalisch. Ze zijn bijzonder gevaarlijk bij doorslikken. Bij inslikken direct een arts raadplegen en de verpakking meenemen.

• Vermijd contact met huid en ogen. Houd bij geopende deur van het toestel kinderen uit de buurt. VEILIGHEIDSINSTRUCTIES• Controleer of het wasmiddelreservoir leeg is na afloop van het vaatwasprogramma.

• Plaats geen kunststof voorwerpen in de vaatwasser, tenzij erop staat aangegeven dat deze geschikt zijn voor reiniging in de vaatwasser.

• Controleer voor kunststof voorwerpen zonder aanduiding de aanbevelingen van de fabrikant.

• Gebruik alleen was-, glansspoelmiddelen en zout die zijn bedoeld voor gebruik in een vaatwasser. Gebruik nooit professionele of horeca-wasmiddelen. Gebruik nooit gewoon vaatwasmiddel of wasmiddelen voor textiel.

• Als het toestel niet wordt gebruikt houd dan de deur gesloten. U zou kunnen struikelen over een geopende deur.

• Als het netsnoer beschadigd is, moet deze vervangen worden door de fabrikant, een servicemedewerker of een persoon met vergelijkbare kwalificaties om gevaarlijke situaties te voorkomen.

• Verbuig de aan- en afvoerslang en het aansluitsnoer niet extreem tijdens de installatie. Let op dat deze niet bekneld raken.

• Wijzig de bedieningselementen niet.

• Het toestel moet met een nieuwe slangenset op de hoofdkraan worden aangesloten. Oude sets dienen niet opnieuw te worden gebruikt.

• Om energie te besparen, schakelt het toestel in stand- by stand automatich uit wanneer het 30 minuten niet is gebruikt. VEILIGHEIDSINSTRUCTIESNL 3 Uw vaatwasser Inleiding 4 Uw vaatwasser gebruiken Beschrijving 5 Snelstart 5 Bedieningspaneel 6 Waterontharder 8 Zout toevoegen 9 Vaat voorbereiden en plaatsen 9 Functie van het glansspoelmiddel en vaatwasmiddel 14 Glansspoelmiddelbakje vullen 15 Zeepbakje vullen 16 De vaatwasser programmeren Wascyclustabel 17 Een wascyclus starten 18 Een programma halverwege een cyclus wijzigen 18 Bent u iets vergeten in de vaatwasser te zetten? 19 Onderhoud Filtersysteem 20 De sproeiarmen reinigen 21 Onderhouden van de vaatwasser 22 De deur reinigen 23 Storingen Wat moet ik doen als... 24 Storingstabel 24 Technisch gegevensblad 27 Uw vaatwasser en het milieu Afvoeren 28 INHOUDSOPGAVENL 4 Inleiding U heeft gekozen voor een vaatwasser van Pelgrim. Optimaal gebruikscomfort en een eenvoudige bediening stonden voorop bij de ontwikkeling van dit product. In deze handleiding staat beschreven op welke manier u de vaatwasser zo optimaal mogelijk kunt benutten. U vindt informatie over de bediening en achtergrondinformatie over de werking van het toestel. Tevens treft u onderhoudstips aan. De veiligheidsvoorschriften die van belang zijn tijdens de installatie zijn opgenomen in het installatievoorschrift, dat bestemd is voor de installateur. Lees deze handleiding voordat u het toestel gaat gebruiken. Bewaar deze handleiding zorgvuldig zodat een eventuele volgende gebruiker er ook zijn voordeel mee kan doen. UW VAATWASSERNL 5

UW VAATWASSER GEBRUIKEN

Beschrijving De eigenschappen en het uiterlijk van de korven en bestekmanden kunnen tussen modellen verschillen.

5. Onderste sproeiarm

10. Bovenste sproeiarm

Snelstart Lees de bijbehorende hoofdstukken in deze handleiding voor een meer gedetailleerde uitleg van de bediening. Binnen- zijde Buiten- zijde

1. Stel de waterontharder in en vul zout bij.

2. Verwijder het grovere vuil op de vaat.

4. Vul het zeepbakje en het glansspoelmiddelbakje.

5. Selecteer een programma en start de vaatwasser.

58’ 58’ Bediening (druktoetsen) 1 Aan/Uit Druk op deze toets om de vaatwasser aan te zetten. Het display licht op. 2 Pro gramma Selecteer het juiste wasprogramma. De indicator van het geselecteerde programma gaat branden. 3 Uitgestelde start Druk op deze toets om het starten van het programma uit te stellen (maximaal 24 uur). Met één druk op deze toets wordt het starten met één uur uitgesteld. 4 Functie Druk op deze toets om een functie te selecteren. De bijbehorende indicator gaat branden. 5 Automatisch openen De vaatwasser opent de deur automatisch aan het einde van het programma, waardoor de vaat beter droogt. Druk op de toets om deze functie te activeren of te annuleren. De bijbehorende indicator gaat branden.NL 7

UW VAATWASSER GEBRUIKEN

Indicatoren 6 Programma indicator 58’ Auto Een wasprogramma met automatische detectie voor licht, normaal of zwaar bevuilde vaat, met of zonder opgedroogde etensresten. Een sensor detecteert hoe vuil het water in de machine is en past de temperatuur en duur van het programma automatisch aan. 58’ Intensief Voor zwaar bevuilde vaat, en normaal bevuilde potten, pannen etc. Met opgedroogde etensresten. 58’ Universeel Voor normaal bevuilde vaat, zoals pannen, borden en glazen en licht bevuilde koekenpannen. 58’ ECO Dit is het standaardprogramma, geschikt voor het reinigen van normaal bevuilde vaat. Het is het meest efficiënte programma wat betreft energie en waterverbruik voor het reinigen van vaat. 58’ Glas Voor licht bevuild servies en glas. 58’ 90 minuten Voor normaal bevuilde vaat die u snel wilt wassen. 58’ 58 minuten Voor normaal bevuilde vaat, zoals pannen, borden en glazen en licht vuile koekenpannen. 58’ Snel Een korter programma voor licht bevuilde vaat die niet hoeft te worden gedroogd. 58’ Weken Voor het spoelen van vaat die u later op de dag wilt wassen. 7 Functie indicator 58’ Extra drogen Om de vaat beter te drogen. Deze modus kan alleen worden gebruikt met Intensief, Universeel, ECO, Glas, 90 min en 58 min. 58’ Express Verkort de programmaduur. Deze modus kan alleen worden gebruikt met Intensief, Universeel, ECO, Glas, 90 min en 58 min. 58’ Halve belading Als u niet zo veel vaat heeft, kunt u overwegen het programma voor halve belading te gebruiken. Met deze functie bespaart u water en energie. Deze modus kan alleen worden gebruikt met Intensief, Universeel, ECO, Glas, 90 min en 58 min. 8 Waar- schuwings- indicator Glansspoelmiddel Als deze indicator gaat branden, betekent dit dat het glansspoel- middel in de vaatwasser moet worden bijgevuld. Zout Als deze indicator gaat branden, betekent dit dat het zout in de vaatwasser moet worden bijgevuld. 9 Display Toont de resterende tijd, uitgestelde starttijd, foutcodes, enzovoort.NL 8

• De hardheid van het water verschilt van locatie tot locatie. Als hard water wordt gebruikt in de vaatwasser, ontstaat aanslag op de vaat.

• Het toestel is uitgerust met een speciale waterontharder die het zoutreservoir gebruikt om kalk en mineralen in het water te verwijderen. Het zoutverbruik instellen De vaatwasser is zo ontworpen dat het zoutverbruik kan worden afgesteld op basis van de hardheid van het gebruikte water. Hiermee kan het zoutverbruik worden geoptimaliseerd en aangepast. Volg de onderstaande stappen om het zoutverbruik aan te passen.

1. Schakel het toestel in;

2. Houd binnen 60 seconden nadat het toestel is ingeschakeld de programmatoets langer dan

5 seconden ingedrukt om de instelmodus van de waterontharder te starten;

3. Druk op de programmatoets om de juiste instelling te kiezen op basis van de hardheid van

het gebruikte water. U doorloopt de instellingen als volgt: H1->H2->H3->H4->H5->H6.

4. Druk op de aan-/uittoets om de instelling te bevestigen en de instelmodus af te sluiten.

Waterhardheidstabel Pas het zoutverbruik aan op basis van onderstaande tabel: Waterhardheid ºClarke ºdH mmol/l Instelling Zoutverbruik (gram/cyclus)

De fabrieksinstelling: H3. Neem contact op met uw lokale waterbedrijf voor informatie over de hardheid van uw water.NL 9

1. Verwijder de onderste korf en schroef de dop van het reservoir.

2. Plaats het uiteinde van de (bijgeleverde) trechter in de opening.

3. Vul het zoutreservoir met vaatwasserzout tot de maximum limiet (ongeveer 1,5 kg).

Het is normaal dat er tijdens het vullen een kleine hoeveelheid water uit het zoutreservoir loopt.

4. Nadat u het reservoir hebt gevuld, schroeft u de dop weer stevig op het reservoir.

5. Het waarschuwingslampje voor het zout stopt met branden nadat u het zoutreservoir met

6. Start direct na het vullen van het zoutreservoir een wasprogramma (gebruik een kort

programma). Het filtersysteem, de pomp of andere belangrijke onderdelen van het toestel kunnen anders beschadigd raken door het zoute water. Deze beschadigingen vallen niet onder de garantie. Opmerking! Het zoutreservoir mag uitsluitend worden bijgevuld wanneer het waarschuwingslampje voor het zout brandt. Afhankelijk van hoe goed het zout oplost, kan het waarschuwingslampje blijven branden, ondanks dat het zoutreservoir is bijgevuld. Als u zout hebt gemorst, moet u een spoelprogramma of kort programma kiezen om het zout te verwijderen. Vaat voorbereiden en plaatsen

• Overweeg keukengerei aan te schaffen dat geschikt is voor reiniging in de vaatwasser.

• Voor bepaalde vaat moet u een programma met de laagste temperatuur selecteren.

• Haal glas en bestek, om schade aan de vaat te voorkomen niet direct nadat het programma is beëindigd uit de vaatwasser.NL 10 Bestek/vaat wat niet geschikt is voor reinigen in een vaatwasser: ▷ Bestek met houten, benen, porseleinen of parelmoeren handvaten. ▷ Kunststof voorwerken die niet hittebestendig zijn. ▷ Ouder bestek met gelijmde onderdelen die niet hittebestendig zijn. ▷ Bestek of servies dat uit aan elkaar gehechte onderdelen bestaat. ▷ Tinnen of koperen voorwerpen en kristal. ▷ Kristal ▷ Stalen voorwerpen die kunnen roesten. ▷ Houten borden of planken. ▷ Voorwerpen die van synthetische vezels zijn gemaakt. Bestek/vaat wat beperkt geschikt is voor reinigen in een vaatwasser: ▷ Sommige typen glazen; deze kunnen dof worden na een groot aantal wascycli. ▷ Zilveren en aluminium onderdelen; deze kunnen tijdens het wassen verkleuren. ▷ Geglazuurde borden; deze kunnen vaal worden in de vaatwasser. Aanbevelingen voor het inruimen van de vaatwasser Verwijder eventuele grote hoeveelheden achtergebleven etensresten. Week restanten aangebrand etensresten in pannen los. Het is niet nodig om de vaat onder stromend water af te spoelen. Volg deze inruimrichtlijnen voor de beste prestaties van de vaatwasser. De eigenschappen en het uiterlijk van de korven en bestekmanden kunnen per model verschillend zijn.

• Plaats voorwerpen op de volgende manier in de vaatwasser: ▷ Plaats voorwerpen zoals bekers, glazen, kook-/bakpannen, enzovoort ondersteboven in de vaatwasser. ▷ Plaats gebogen voorwerpen of voorwerpen met inkepingen schuin zodat het water ervan kan lopen. ▷ Plaat alle vaat zodanig dat het niet om kan vallen. ▷ Plaats alle vaat zodanig dat de sproeiarmen onbelemmerd kunnen draaien. ▷ Plaats holle voorwerpen, zoals bekers, glazen en pannen, met de open zijde omlaag, zodat er geen water in kan blijven staan. ▷ Plaats borden en bestek niet op elkaar. ▷ Glazen mogen elkaar niet raken om schade te voorkomen. ▷ De bovenste korf is ontworpen voor kwetsbaardere en lichtere vaat, zoals glazen en koffie- en theekopjes. ▷ Lange messen die rechtop worden geplaatst kunnen gevaarlijk zijn tijdens het uitruimen van de vaat!

UW VAATWASSER GEBRUIKENNL 11

▷ Lange en/of scherpe voorwerpen, zoals vleesmessen moeten horizontaal in het bovenste rek worden geplaatst. ▷ Plaats niet te veel vaat in de vaatwasser! Te veel vaat kan een slecht wasresultaat en een hoog energieverbruik opleveren. Opmerking: Plaats kleine voorwerpen niet in de vaatwasser. Deze kunnen uit de korven vallen. De bovenste korf inruimen De bovenste korf is ontworpen voor kwetsbaardere en lichtere vaat, zoals glazen en koffie- en theekopjes, schotels, borden, kleine kommen en ondiepe pannen (die niet erg vuil zijn). Plaats de vaat zodanig dat deze niet kan worden verplaatst door het sproeiwater. De onderste korf inruimen Plaats grote en lastig te reinigen vaat in de onderste korf zoals aangegeven in de illustratie. Plaats schalen en deksels bij voorkeur aan de zijkanten van de korf om te voorkomen dat de bovenste sproeiarm wordt geblokkeerd. De maximale aanbevolen diameter voor borden die vóór het zeepbakje worden geplaatst is 19 cm. Grotere borden kunnen het openen van het zeepbakje verhinderen. Bestek in de bestekmand/het bestekrek plaatsen Plaats bestek op de juiste manier en met voldoende tussenruimte in de bestekmand. Raadpleeg hoofdstuk 'De korven vullen'. Voorkom overbelading van de mand of het rek. Het bestek wordt dan mogelijk niet goed schoon. Waarschuwing! Voorkom dat bestek door de onderkant van de bestekmand steekt. De vaat uitruimen Om te voorkomen dat water uit de bovenste korf op de onderste korf druipt tijdens het uitruimen, raden we u aan eerst de onderste korf te legen en vervolgens de bovenste korf. Waarschuwing! Voorwerpen in de vaatwasser zijn heet! Haal glas en bestek pas 15 minuten nadat het programma is beëindigd uit de vaatwasser om schade te voorkomen.

UW VAATWASSER GEBRUIKENNL 12

De hoogte van de bovenste korf aanpassen (type 1; afhankelijk van het model) De hoogte positie van de bovenste korf kan eenvoudig worden aangepast, zodat er grotere vaat in de bovenste of onderste korf kan worden geplaatst. Volg deze stappen om de hoogte positie van de bovenste korf aan te passen: onderste stand

1. Trek de bovenste korf uit de vaatwasser.

2. Verwijder de bovenste korf.

3. Bevestig de bovenste korf aan de bovenste of onderste rollers.

De hoogte van de bovenste korf aanpassen (type 2; afhankelijk van het model) lower position upper position

1. Om de korf naar de bovenste stand te verplaatsen, tilt u de korf omhoog totdat beide

kanten zich op dezelfde hoogte bevinden. De korf klikt op zijn plaats.

2. Om de korf lager te zetten, drukt u de hendel in en laat u deze weer los.

Het kopjesrek inklappen Om ruimte te maken voor groteren voorwerpen in de korven, kunt u het kopjesrek omhoog klappen. U kunt grotere glazen tegen het rek aanzetten. U kunt het rek ook verwijderen als u het niet gebruikt. De bordenrekken inklappen De bordenrekken kunnen worden ingeklapt om ruimte te maken voor grotere voorwerpen.

UW VAATWASSER GEBRUIKEN

naar achteren klappenomhoog verplaatsenNL 14 Functie van het glansspoelmiddel en vaatwasmiddel Het glansspoelmiddel wordt afgegeven tijdens de laatste spoeling om te voorkomen dat er waterdruppels op uw vaat achterblijven, omdat deze vlekken en strepen kunnen veroorzaken. Het middel bevordert ook het drogen, doordat het water van de vaat afloopt. Uw vaatwasser is ontworpen voor vloeibare glansspoelmiddelen. Waarschuwing! Gebruik uitsluitend een glansspoelmiddel dat is bedoeld voor de vaatwasser. Vul het bakje voor het glansspoelmiddel nooit met een ander middel (zoals vaatwasser-reiniger of vloeibaar afwasmiddel). Hierdoor kan het toestel beschadigd raken. Wanneer moet u het glansspoelmiddelbakje bijvullen? De regelmaat waarmee het bakje voor het glansspoelmiddel moet worden bijgevuld, is afhankelijk van de frequentie waarmee de vaat wordt gewassen en de gebruikte instelling van het glansspoelmiddel.

• Het waarschuwingslampje van het glansspoelmiddel ( ) gaat branden als het glansspoelmiddel bijna op is.

• Giet niet te veel glansspoelmiddel in het bakje. Functie van het vaatwasmiddel De chemische ingrediënten van het vaatwasmiddel zijn noodzakelijk om al het vuil op te lossen en uit de vaatwasser te verwijderen. De meeste commercieel verkrijgbare vaatwasmiddelen zijn geschikt voor dit doel. Waarschuwing! - Gebruik uitsluitend een wasmiddel dat voor vaatwassers is bedoeld. - Zorg ervoor dat uw vaatwasmiddel schoon en droog blijft. - Vul het zeepbakje met vaatwasmiddel direct voor het starten van het wasprogramma. - Vaatwasmiddel is corrosief! Houd het vaatwasmiddel buiten het bereik van kinderen.

UW VAATWASSER GEBRUIKENNL 15

Glansspoelmiddelbakje vullen

1. Open de deksel van het glansspoelmiddelbakje.

2. Giet het glansspoelmiddel voorzichtig in het bakje en voorkom dat het bakje overstroomt.

3. Sluit de deksel van het bakje.

Opmerking: Verwijder eventueel gemorst glansspoelmiddel met een absorberende doek om overmatige schuimvorming tijdens de volgende wascyclus te voorkomen. Het gebruik van het glansspoelmiddel instellen Voor een beter droogresultaat met minder glansspoelmiddel is de vaatwasser zo ontworpen dat de gebruiker het glansspoelmiddelgebruik kan aanpassen. Als de vaat niet goed droog wordt of vlekken vertoont, selecteert u een hogere instelling totdat uw vaat geen vlekken meer vertoont. Selecteer een lagere instelling als er plakkerige, witte vlekken op uw vaat zitten of een blauwe waas op glazen of messen.

1. Schakel het toestel in.

2. Druk binnen 60 seconden na het inschakelen van het toestel op de programma toets en

houd deze langer dan 5 seconden ingedrukt.

3. Druk daarna op de uitgestelde start toets om de instelmodus te starten. De indicator van

het glansspoelmiddel gaat knipperen.

4. Druk op de programma toets om de juiste instelling te kiezen op basis van uw gewoonlijke

gebruik. De instellingen veranderen in de volgende volgorde: D1->D2->D3->D4->D5->D1. Hoe hoger het nummer des te meer glansspoelmiddel wordt gebruikt.

5. Druk op de aan/uit-toets om de instelling te bevestigen en de instelmodus te sluiten.

1. Open het klepje (schuiven of indrukken, afhankelijk van de daadwerkelijke situatie).

2. Voeg wasmiddel toe aan het vak voor de hoofdwascyclus.

3. Sluit het klepje door deze naar voren te schuiven en vervolgens omlaag te drukken.

Opmerking: Afhankelijk van het vuil worden van het water kan de instelling anders zijn. Raadpleeg de aanbevelingen van de fabrikant op de verpakking van het wasmiddel.

Wascyclustabel De tabel geeft informatie over de programma's. Programma Beschrijving van de cyclus Was middel voorwas/ hoofdwas (3) Pro gramma- duur (min) Energie (kWh) Water (l) Glans- spoel- middel 58’ Auto Voorspoelen (45 °C) Auto wassen (45-55 °C) Spoelen Spoelen (60 °C) Drogen 4/17 g (1 of 2 stuks) 80-150 0,896- 1,784 11,3- 15,1

58’ Snel Wassen (45 °C) Spoelen (45 °C) 12 g (1 stuks) 30 0,984 11,4 Nee 58’ Weken Voorspoelen - 15 0,020 4,1 Nee (1) Dit programma is de testcyclus. De informatie voor de vergelijkingstest is conform EN 50242/EN 60436. (2) Volgens norm EN 50242 (3) Volgens norm EN 60436NL 18 Een wascyclus starten

1. Trek de onderste en bovenste korven naar buiten, plaats de vaat en duw de korven weer

naar binnen. Het wordt aanbevolen om eerst de onderste korf te vullen en vervolgens de bovenste korf.

2. Vul het zeepbakje met vaatwasmiddel.

3. Steek de stekker in het stopcontact. De voeding is te vinden op het “typeplaatje” dat

zich aan de zijkant van de binnendeur van de vaatwasser bevindt. Hier staat ook het serienummer vermeld. Zorg ervoor dat de watertoevoerkraan volledig geopend is.

4. Open de deur en druk op de aan-/uittoets om het toestel in te schakelen.

5. Kies een programma. Het bijbehorende programma lampje gaat branden. Sluit de deur om

het vaatwasser programma te starten. Een programma halverwege een cyclus wijzigen Een wascyclus kan alleen bij aanvang van het programma worden gewijzigd. Op een later tijdstip kan het vaatwasmiddel mogelijk al vrijgegeven zijn of kan de vaatwasser het afwaswater al hebben afgevoerd. Als dit het geval is, moet de vaatwasser opnieuw worden ingesteld en moet het zeepbakje worden bijgevuld. Volg de onderstaande instructies om de vaatwasser opnieuw in te stellen:

1. Open de deur op een kier om de vaatwasser te stoppen. Nadat de sproeiarm is gestopt,

kunt u de deur volledig openen.

2. Houd de programmatoets langer dan drie seconden ingedrukt om het toestel in stand-by te

3. U kunt nu een ander wasprogramma kiezen.

Bent u iets vergeten in de vaatwasser te zetten? U kunt op elk moment voor het openen van het zeepbakje vaat toevoegen. Volg hiervoor de onderstaande instructies:

1. Open de deur op een kier om de vaatwasser te stoppen.

2. Nadat de sproeiarmen zijn gestopt, kunt u de deur volledig openen.

5. De vaatwasser gaat verder met het wasprogramma.

3 sec Waarschuwing! Het is gevaarlijk om de deur halvewege een programma te openen. U kunt zich branden aan de hete stoom!

DE VAATWASSER PROGRAMMERENNL 20

Filtersysteem Het filtersysteem onder in de vaatwasserkuip kan vuil bevatten dat tijdens het wassen is losgekomen van de vaat. Het verzamelde grove vuil kan de filters verstoppen. Controleer de toestand van de filters regelmatig en reinig deze indien nodig onder stromend water. Volg de onderstaande stappen om de filters te reinigen. Opmerking: De afbeeldingen zijn uitsluitend bedoeld ter informatie. Het filtersysteem en de sproeiarmen kunnen per model verschillen. Open Open Fijn filter Hoofdfilter Grof filter

1. Pak het grove filter beet en draai het linksom om het te ontgrendelen. Til de filterset

omhoog uit de vaatwasserkuip.

2. Het fijne filter kan uit de onderzijde van de filterset worden getrokken. Het grove filter kan

van het hoofdfilter worden losgemaakt door voorzichtig in de lipjes bovenaan te knijpen en het filter te verwijderen.

3. Grotere etensresten kunnen worden verwijderd door het filter onder stromend water

af te spoelen. Gebruik een zachte borstel voor een grondigere reiniging.

4. Zet de filters weer in elkaar door de stappen voor demontage in omgekeerde volgorde uit

te voeren, plaats het filter terug en draai deze rechtsom naar de pijl “gesloten”. Waarschuwing! Draai de filters niet te vast. Zet de filters zorgvuldig terug, anders kunnen grove etensresten in het systeem terechtkomen en een verstopping veroorzaken. Gebruik de vaatwasser NOOIT zonder dat de filters zijn geplaatst. Onjuiste plaatsing van het filter kan de prestaties van het toestel nadelig beïnvloeden en het servies en kookgerei beschadigen. ONDERHOUDNL 21 De sproeiarmen reinigen Het is noodzakelijk om de sproeiarmen regelmatig te reinigen, omdat de mineralen in hard water de mondstukken van de sproeiarmen en lagers kunnen verstoppen. Volg de onderstaande instructies om de sproeiarmen te reinigen:

1. Om de bovenste sproeiarm te verwijderen, houdt u de moer vast en draait u de arm

rechtsom om de arm te verwijderen.

2. Om de onderste sproeiarm te verwijderen, trekt u de sproeiarm omhoog.

3. Om de 'hoek' sproeiarm te verwijderen, trek deze rechtstandig naar boven.

4. Was de sproeiarmen met zeep en warm water en gebruik een zachte borstel om de

mondstukken te reinigen. Plaats de sproeiarmen terug nadat u deze grondig hebt afgespoeld. ONDERHOUDNL 22 Onderhouden van de vaatwasser Bescherming tegen vorst Indien de vaatwasser in een ruimte staat waar het mogelijk kan gaan vriezen bescherm dan de vaatwasser tegen bevriezing na elk wasprogramma:

• Schakel de elektrische voeding van de vaatwasser uit door de stekker uit het stopcontact te halen.

• Draai de watertoevoer dicht en koppel de waterinlaatslang los van de waterkraan.

• Laat het water uit de inlaatslang en waterkraan lopen (gebruik een bak om het water op te vangen).

• Sluit de waterinlaatslang weer aan op de waterkraan.

• Verwijder het filter onder in de vaatwasser en gebruik een spons om het water in de filterruimte te verwijderen. Na elke wascyclus

• Draai de watertoevoer na elke wascyclus dicht en laat de deur op een kier staan zodat vocht en geur niet in het toestel wordt opgesloten. Haal de stekker uit het stopcontact

• Haal voorafgaand aan reiniging of onderhoud van het toestel altijd de stekker uit het stopcontact. Niet schoonmaken met oplosmiddelen of schurende middelen

• Gebruik geen oplosmiddelen of schurende reinigingsmiddelen om de buitenzijde en rubberen onderdelen van de vaatwasser te reinigen. Gebruik uitsluitend een doek en warm water met zeep. Om vlekken van de buitenzijde te verwijderen, gebruikt u een doek die met water en een klein beetje azijn is bevochtigd of een reinigingsproduct dat speciaal voor vaatwassers is bedoeld. Wanneer u de vaatwasser een lange tijd niet gaat gebruiken

• Start dan een wasprogramma zonder vaat en verwijder na afloop van de cyclus de stekker uit het stopcontact. Draai de watertoevoerkraan dicht en zet de deur van het toestel op een kier. Dit zorgt ervoor dat de deurafdichtingen langer meegaan en dat er zich geen geuren ontwikkelen in het toestel. Het toestel verplaatsen

• Als het toestel moet worden verplaatst, dient u ervoor te zorgen dat deze in een verticale positie blijft. Het toestel mag uitsluitend wanneer dit absoluut noodzakelijk is op de achterzijde worden geplaatst. ONDERHOUDNL 23 De deur reinigen

• Reinig de rand van de deur, inclusief de rubberen afdichting, met een zachte, vochtige doek.

• Zorg ervoor dat er geen water in het vergrendelingsmechanisme van de deur of de elektrische onderdelen terechtkomt.

• Reinigingsproducten in sprayvorm en agressieve reinigingsmiddelen, zoals schuurmiddelen, mogen niet worden gebruikt. Deze reinigingsproducten kunnen de afwerking beschadigen. ONDERHOUDNL 24 STORINGEN Wat moet ik doen als... Als het toestel niet naar behoren werkt, betekent dit niet altijd dat het defect is. Probeer het probleem eerst zelf op te lossen. Als u het probleem aan de hand van onderstaande aanbevelingen niet kunt oplossen, kunt u onze klantenservice bellen. Opmerking! Koppel het toestel los van de stroomvoorziening voordat u een reparatie gaat uitvoeren. Haal bij voorkeur de stekker uit het stopcontact. Storingstabel Probleem Mogelijke oorzaken Oplossing De vaatwasser werkt niet. Zekering is defect of de aardlekschakelaar is geactiveerd. Vervang de zekering of schakel de aardlekschakelaar terug. Verwijder andere apparaten die op dezelfde groep zijn aangesloten. De voedingsbron is niet ingeschakeld. Zorg ervoor dat de vaatwasser aanstaat en de deur is gesloten. Zorg ervoor dat de stekker goed in het stopcontact zit. De waterdruk is te laag. Controleer of de vaatwasser goed is aangesloten op de watertoevoer en dat de kraan open is gedraaid. De deur van de vaatwasser is niet goed gesloten. Zorg ervoor dat deur goed is gesloten. De drainagepomp gaat niet uit. De vaatwasser stroomt over. Het systeem is zo ontworpen dat overstromingen automatisch worden gedetecteerd. In geval van een overstroming wordt de circulatiepomp van het toestel uitgeschakeld en de drainagepomp ingeschakeld. Geluid. Sommige geluiden zijn normaal. Het geluid van de draaiende pomp of wasgeluiden, het opengaan van het zeepbakje. Bestek rammelt in de bestekmand of iets kleins is uit de korf gevallen. Zorg ervoor dat alles op de juiste manier in de vaatwasser is geplaatst. De motor maakt een abnormaal geluid. De pomp is geblokkeerd. Neem contact op met een installateur. Een sproeiarm komt tegen een voorwerp aan. Pauzeer het programma en plaats de voorwerpen opnieuw zodat de sproeiarm niet wordt geblokkeerd tijdens het draaien.NL 25 Probleem Mogelijke oorzaken Oplossing Vervuiling van de vaatwasser. Vaatwasmiddel van slechte kwaliteit. Gebruik uitsluitend wasmiddel dat geschikt is voor de vaatwasser om vervuiling te voorkomen. Verstopte filters. Open de deur en reinig de filters. Voer een voorwascyclus uit. Er is glansspoelmiddel gemorst. Ruim gemorst glansspoelmiddel altijd direct op. De vaat is niet droog. Het bakje van het glansspoelmiddel is leeg. Zorg ervoor dat het bakje van het glansspoelmiddel is gevuld. Onjuiste plaatsing. Ruim de vaatwasser in volgens de suggesties in de handleiding. De vaatwasser is te snel uitgeruimd. Laad uw vaatwasser niet direct na het einde van het programma uit. Open de deur op een keur zodat de stoom kan ontsnappen. Wacht totdat de temperatuur in de vaatwasser voldoende is gedaald. Ruim eerst de onderste korf uit. Onjuist programma. Een kort programma met een lage temperatuur kan tot slechtere was- en droogresultaten leiden dan een langer programma met een hogere temperatuur. Selecteer een ander wasprogramma. Borden en platte voorwerpen zijn niet schoon. Onjuist programma. Selecteer een intensiever programma. Korven zijn niet op de juiste manier gevuld. Zorg ervoor dat het zeepbakje en de sproeiarmen niet worden geblokkeerd door grote borden/pannen. Vlekken en kalkvorming op glazen en platte borden. Extreem hard water. Temperatuur van instromend water is laag. De vaatwasser is te vol. Korven zijn niet op de juiste manier gevuld. Oud of vochtig wasmiddel. Het bakje van het glansspoelmiddel is leeg. Onjuiste hoeveelheid wasmiddel. Vlekken op glazen voorwerpen verwijderen: Verwijder alle metalen voorwerpen uit de vaatwasser. Gebruik de voorgeschreven hoeveelheid wasmiddel. Selecteer het langste programma. Laat de vaatwasser ongeveer 18 tot 22 minuten draaien. Daarna is de hoofdwascyclus bereikt. Open de deur voorzichtig en giet twee koppen witte azijn onder in de vaatwasser. Sluit de deur en laat de vaatwasser het programma voltooien. Als de azijn niet werkt: Herhaal bovenstaande stappen, maar gebruik 60 ml citroenzuurkristallen in plaats van witte azijn. STORINGENNL 26 Probleem Mogelijke oorzaken Oplossing Doffe vlekken op glas. Combinatie van zacht water en te veel wasmiddel. Gebruik minder wasmiddel en kies het glasprogramma. Dit kunt u gebruiken om glas te reinigen. Gele of bruine kalkaanslag in het toestel. IJzerresten in het water kunnen vlekken in de vaatwasser veroorzaken. Neem contact op met een fabrikant van waterontharders voor een speciaal filter. Witte kalkaanslag in het toestel. Hard water. Verhoog het zoutverbruik. Vaatwasmiddel blijft in het zeepbakje achter. Het zeepbakje wordt door de vaat geblokkeerd. Laad de korven zodanig dat de vaat het zeepbakje niet blokkeert. Reinig de bovenste sproeiarm. Stoom. Bij het openen van de deur. Dit is mogelijk aan het einde van de cyclus. Zwarte of grijze vlekken op de vaat. Kookgerei van aluminium heeft vlekken op de vaat achtergelaten. Aluminium kan vlekken geven. Er blijft water onder de filters staan. Dit is normaal. Een kleine hoeveelheid water rondom de afvoer achter in de vaatwasser zorgt ervoor dat de afdichting flexibel blijft. De vaatwasser lekt. Glansspoelmiddelbakje te vol of het glansspoelmiddel lekt. Voorkom dat u het glansspoelmiddelbakje te vol doet. Gemorst glansspoelmiddel kan leiden tot schuimvorming/overstroming. Veeg gemorst glansspoelmiddel op met een vochtige doek. De vaatwasser staat niet waterpas. Pas de vaatwasser aan zodat deze waterpas staat. Foutcode E1. Het duurt te lang om water de vaatwasser in te pompen. Kraan is niet geopend, of waterinvoer is beperkt of de waterdruk is te laag. Foutcode E3. De vereiste temperatuur wordt niet bereikt. Verwarmingselement is defect. Foutcode E4. Overstroming. Sommige onderdelen van de vaatwasser lekken. Foutcode Ec. Systeemstoring wasregeling. PCB- of motorstoring. Foutcode Ed. Mislukte communicatie tussen hoofd-PCB en display-PCB. Een open circuit of gebroken communicatiedraad. Draait direct de waterkraan dicht als er te veel water in het toestel loopt of als het toestel water gaat lekken. Neemt contact op met de klantenservice. Als alle indicatoren tegelijkertijd knipperen, schakel dan de vaatwasser onmiddellijk uit. Draai de waterkraan dicht en neem contact op met de klantenservice. STORINGENNL 27 TECHNISCH GEGEVENSBLAD

Hoogte (H) 815 mm Breedte (B) 598 mm Diepte (D1) 550 mm (met gesloten deur) Diepte (D2) 1150 mm (met deur 90° geopend) Link naar de EPREL-database van de EU De QR-code op het energielabel dat bij het apparaat wordt geleverd, biedt een weblink naar de registratie van dit apparaat in de EPREL-database van de EU. Bewaar het energielabel samen met de gebruikershandleiding en alle andere documenten die bij dit apparaat zijn geleverd ter referentie. Het is mogelijk om informatie over de prestaties van het product te vinden in de EU EPREL- database met behulp van de link https://eprel.ec.europa.eu en de modelnaam en het productnummer op het typeplaatje van het apparaat. Zie het hoofdstuk "Productbeschrijving". Kijk voor meer informatie over het energielabel op www.theenergylabel.eu.NL 28 Afvoeren Afvoeren van de verpakking en het toestel Bij het vervaardigen van dit toestel zijn duurzame materialen gebruikt. Aan het einde van de gebruiksduur dient dit toestel op verantwoordelijke wijze te worden afgevoerd. De overheid kan u hierover informatie verschaffen. De verpakking van dit toestel kan worden gerecycled. Het volgende mag worden gebruikt:

• CFK-vrij polystyreen (PS-hardschuim). De materialen dienen te worden afgevoerd op verantwoorde wijze, in lijn met overheidsvoorschriften. Op het product staat het pictogram van een doorgekruiste afvalcontainer om erop te wijzen dat elektrische huishoudelijke apparaten afzonderlijk dienen te worden afgevoerd. Dit betekent dat het toestel aan het einde van de levensduur niet bij het normale huishoudelijke afval kan worden weggegooid. Het moet worden afgegeven bij een speciaal gemeentelijk afvaldepot of bij een verkooppunt dat dit voor u doet. Het scheiden van huishoudelijke apparaten voorkomt potentieel negatieve gevolgen voor het milieu en de volksgezondheid die kunnen voortvloeien uit onjuiste afvalverwerking. Dit zorgt ervoor dat de materialen waaruit het toestel bestaat, kunnen worden teruggewonnen en aanzienlijke besparingen op energie en grondstoffen kunnen worden gerealiseerd. Let op! Verpakkingsmateriaal kan gevaarlijk zijn voor kinderen. Verklaring van conformiteit We verklaren hierbij dat onze producten voldoen aan alle betreffende Europese richtlijnen, wetten en voorschriften UW VAATWASSER EN HET MILIEUFaites appel à un installateur agréé pour l'installation de votre appareil (voir « Consignes d'installation »). Ne raccordez pas l’appareil au réseau électrique avant que l’installation ne soit terminée. Cet appareil a été conçu pour un usage domestique ou similaire, notamment : ▷ cuisines réservées au personnel dans les magasins, bureaux et autres environnements de travail ; ▷ Fermes ; ▷ par les clients dans des hôtels, motels et autres environnements de type résidentiel ; ▷ environnements de type chambre d'hôtes. Pour le modèle EN60335-1 :
