GEBRUIKSAANWIJZING HGH64SWGH HOOVER

INHOUD Veiligheidsvoorschriften

1. Richtlijnen voor de installateur

1.2 De juiste omgeving.

2. Elektrisch gedeelte aansluiten

2.1 Elektrisch gedeelte aansluiten.

2.2 Gas aansluiting.

2.3 Aanpassen aan diverse soorten gas.

2.4 Afstellen van de branders.

3. Instructies voor gebruik

3.1 Gebruik van de gasbranders.

3.2 Gebruik van elektrische kookzones.

4. Onderhoud en reinigen

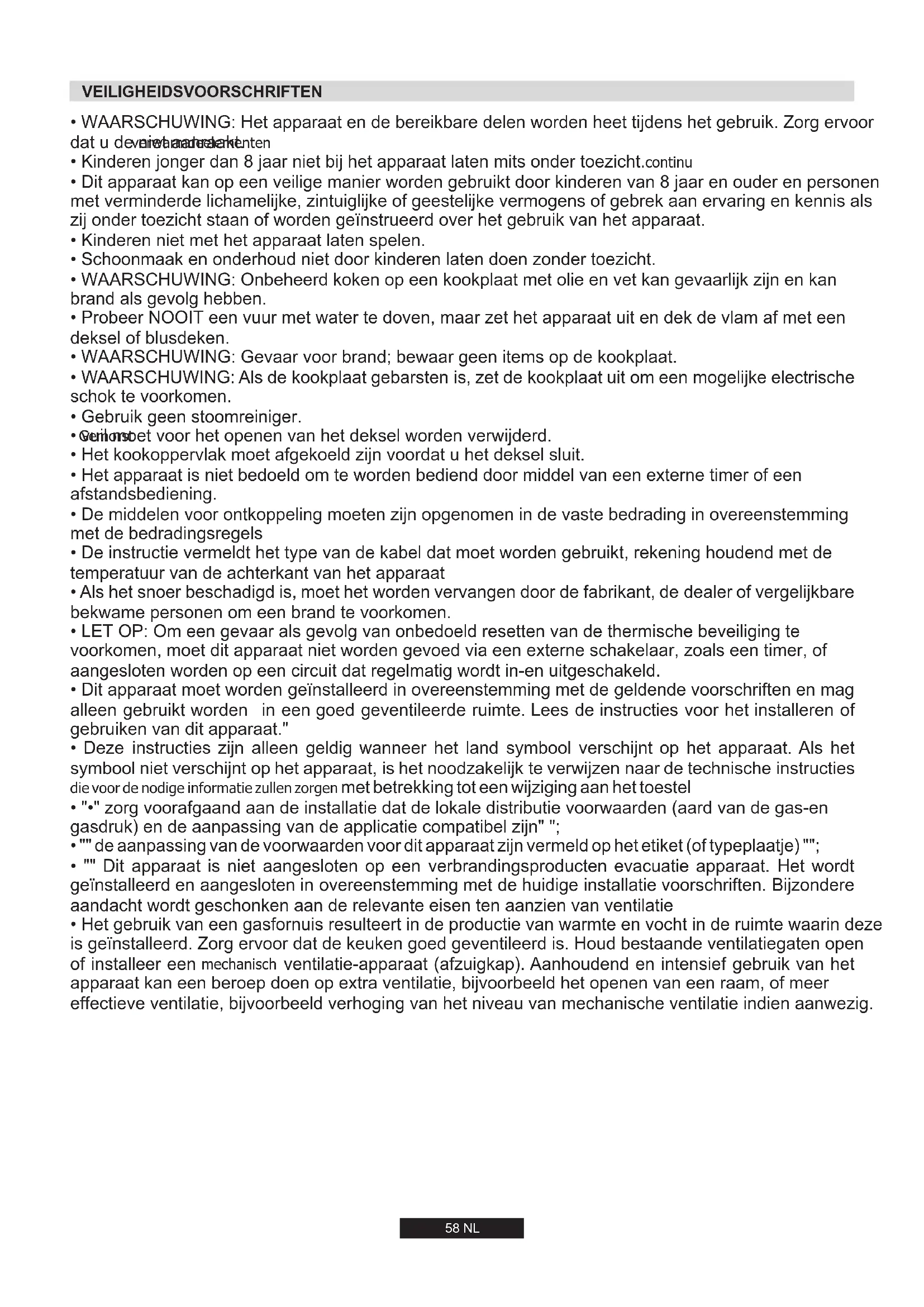

• WAARSCHUWING: Het apparaat en de bereikbare delen worden heet tijdens het gebruik. Zorg ervoor dat u de niet aanraakt. verwarmde elementen

• Kinderen jonger dan 8 jaar niet bij het apparaat laten mits onder toezicht.continu

• Dit apparaat kan op een veilige manier worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en kennis als zij onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat.

• Kinderen niet met het apparaat laten spelen.

• Schoonmaak en onderhoud niet door kinderen laten doen zonder toezicht.

• WAARSCHUWING: Onbeheerd koken op een kookplaat met olie en vet kan gevaarlijk zijn en kan brand als gevolg hebben.

• Probeer NOOIT een vuur met water te doven, maar zet het apparaat uit en dek de vlam af met een deksel of blusdeken.

• WAARSCHUWING: Gevaar voor brand; bewaar geen items op de kookplaat.

• WAARSCHUWING: Als de kookplaat gebarsten is, zet de kookplaat uit om een mogelijke electrische schok te voorkomen.

• Gebruik geen stoomreiniger.

• vuil moet voor het openen van het deksel worden verwijderd. Gemorst

• Het kookoppervlak moet afgekoeld zijn voordat u het deksel sluit.

• Het apparaat is niet bedoeld om te worden bediend door middel van een externe timer of een afstandsbediening.

• De middelen voor ontkoppeling moeten zijn opgenomen in de vaste bedrading in overeenstemming met de bedradingsregels

• De instructie vermeldt het type van de kabel dat moet worden gebruikt, rekening houdend met de temperatuur van de achterkant van het apparaat

• Als het snoer beschadigd is, moet het worden vervangen door de fabrikant, de dealer of vergelijkbare bekwame personen om een brand te voorkomen.

• LET OP: Om een gevaar als gevolg van onbedoeld resetten van de thermische beveiliging te voorkomen, moet dit apparaat niet worden gevoed via een externe schakelaar, zoals een timer, of aangesloten worden op een circuit dat regelmatig wordt in-en uitgeschakeld.

• Dit apparaat moet worden geïnstalleerd in overeenstemming met de geldende voorschriften en mag alleen gebruikt worden in een goed geventileerde ruimte. Lees de instructies voor het installeren of gebruiken van dit apparaat."

• Deze instructies zijn alleen geldig wanneer het land symbool verschijnt op het apparaat. Als het symbool niet verschijnt op het apparaat, is het noodzakelijk te verwijzen naar de technische instructies die voor de nodige informatie zullen zorgen met betrekking tot een wijziging aan het toestel

• "•" zorg voorafgaand aan de installatie dat de lokale distributie voorwaarden (aard van de gas-en gasdruk) en de aanpassing van de applicatie compatibel zijn" ";

• "" de aanpassing van de voorwaarden voor dit apparaat zijn vermeld op het etiket (of typeplaatje) "";

• "" Dit apparaat is niet aangesloten op een verbrandingsproducten evacuatie apparaat. Het wordt geïnstalleerd en aangesloten in overeenstemming met de huidige installatie voorschriften. Bijzondere aandacht wordt geschonken aan de relevante eisen ten aanzien van ventilatie

• Het gebruik van een gasfornuis resulteert in de productie van warmte en vocht in de ruimte waarin deze is geïnstalleerd. Zorg ervoor dat de keuken goed geventileerd is. Houd bestaande ventilatiegaten open of installeer een ventilatie-apparaat (afzuigkap). Aanhoudend en intensief gebruik van het mechanisch apparaat kan een beroep doen op extra ventilatie, bijvoorbeeld het openen van een raam, of meer effectieve ventilatie, bijvoorbeeld verhoging van het niveau van mechanische ventilatie indien aanwezig. VEILIGHEIDSVOORSCHRIFTEN59 NL

1.RICHTLIJNEN VOOR DE INSTALLATEUR

Deze inbouwkookplaten zijn bestemd voor installatie in een werkblad dat bestand is tegen temperaturen van 100 °C en een dikte hebben tussen 25 en 45 mm. Voor de inbouwmaat dient u zich te houden aan de maten zoals aangegeven in figuur 2. De kookplaat dient zo te worden ingebouwd dat er aan de linker- en rechterzijde minstens 15 cm. ruimte is tussen kookplaat en kasten of verticale panelen (zie figuur 4). De afstand tussen kookplaat en achterwand dient minstens 5,5 cm. te zijn. De afstand tussen de kookplaat en ieder ander apparaat erboven (bijv. een afzuigkap) mag nooit kleiner zijn dan 70 cm. (fig. 4) Wanneer er een ruimte is tussen de inbouw kookplaat en de ruimte daaronder moet er een scheidingsplaat van isolatiemateriaal geplaatst worden (bijvoorbeeld hout) (figuur 3). Belangrijk : op figuur 1 kunt u zien hoe de afdichtingskit moet worden aangebracht. Het vastzetten in het meubel geschiedt door de bijgeleverde bevestigingsbeugels die aan de onderzijde op de daarvoor bestemde plaats worden vastgedraaid. Wanneer de kookplaat (60 cm) geïnstalleerd wordt boven een oven zonder mantelkoeling, is het aan te bevelen dat er ventilatieopeningen worden gemaakt om een goede ventilatie te waarborgen. De afmeting van deze opening dient ten minste 300 cm2 te zijn met plaatsing zoals is weergegeven in fig. 5.

Dit apparaat moet worden geïnstalleerd in overeenstemming met de geldende voorschriften en alleen in een goed geventileerde ruimte. Lees de instructies voor het installeren of gebruiken van dit apparaat. Een gaskookplaat produceert tijdens het gebruik warmte en vocht in de ruimte waarin deze is geïnstalleerd. Wilt u zeker zijn van een goede ventilatie van de ruimte open daar dan de ventilatieroosters of installeer een afzuigkap met een afvoer. Bij een intensief en langdurig gebruik van het apparaat kan het nodig zijn extra te ventileren door bijvoorbeeld eenraam open te zetten of de afzuigkap op de hoogste stand te zetten. Voor de installatie dient u ervoor te zorgen dat de lokale distributie omstandigheden (aard van het gas en de gasdruk) en de afstelling van het apparaat compatibel zijn. De afstellingsvoorwaarden voor deze toepassing worden vermeld op het etiket (of typeplaatje). Dit apparaat is niet aangesloten op een evacuatiesysteem. Het wordt geïnstalleerd en aangesloten in overeenstemming met de huidige installatievoorschriften met bijzondere aandacht voor de relevante eisen inzake ventilatie. In het geval dat er geen mogelijkheid is om een afzuigkap te installeren, is het nodig een elektrische ventilator te plaatsen, met afvoer of in het raam. Deze ventilator moet geschikt zijn voor een keuken en een capaciteit hebben van 3 tot 5 maal het volume van de keuken per uur. De installateur dient zich te houden aan de geldende wetgeving. ONDERSTROOMGEAARDNEUTRAAL

BLAUWE DRAAD HOOFDAANVOER 2.2. GAS AANSLUITEN Het aansluiten van het apparaat op het gasnet of gasflessen dient te gebeuren volgens de wettelijk geldende voorschriften. Speciale aandacht zal worden besteed aan voorzieningen voor ventilatie. Alle installatie werkzaamheden dienen te worden gedaan met de stroom afgekoppeld van het stroomnet. Op het typeplaatje is aangegeven voor welke type gas dit apparaat geschikt is. De gasaansluiting dient te gebeuren volgens de voorschriften van het land van de installatie, pas nadat u gecontroleerd hebt of het type gas uit de fabriek overeenstemt met de installatie. Als dit niet het geval is, volg de onderstaande stappen. Voor gas-vloeistof (gasfles), gebruik drukregelaars die voldoen aan de huidige normen. Gebruik alleen kranen, afdichtingsringen, fittingen en flexibele leidingen die voldoen aan de normen in het land van installatie. Voor sommige modellen is een conische koppeling voorzien voor het installeren van het apparaat, in landen waar dit type koppeling is verplicht in figuur 8, is te zien hoe de verschillende soorten koppelingen te herkennen (CY = cilindrische, CO = conische) in alle gevallen dient het cylindrische gedeelte van de koppeling verbonden te worden met de plaat. Wanneer u de kookplaat aansluit op de gastoevoer door het gebruik van slangen, mag de maximale afstand overbrugd door de slang niet meer dan 2 meter overschrijden. Om mogelijke schade aan de kookplaat te voorkomen, voert u de installatie zoals aangegeven in schema 6 uit :

1) zoals weergegeven in het schema, monteer de delen

achtereenvolgens: A: cilindrische mannelijke adaptor B: afdichting C: vrouwelijke gasadaptor cilindrisch-conisch of cilindrisch- cilindrisch

2) Draai de dichtingen vast. Denk eraan de buizen in positie te

3) Bevestig de aansluiting C met het gasnet met een vaste buis of

flexibel staal. Belangrijk: controleer nadat u alle installatie handelingen heeft verricht de aansluitpunten op een goede afsluiting. Gebruik hiervoor een zeepsopje. Nooit een vlam. Controleer ook of de flexibele slang niet in aanraking komt met bewegende delen van de keukenmeubelen zoals een lade zodat de slang wordt beschadigd. Let op: als u een gasgeur ruikt die uit het toestel lijkt te komen, schakel dan onmiddellijk de gastoevoer dicht en bel een gekwalificeerde persoon. Ga niet op zoek naar een lek met een vlam. Wanneer die voedingskabel beschadigd is, dient deze vervangen te worden door een erkende reparateur, om onnodige risico's te vermijden. De aarde-draad (groen en geel van kleur) moet ten minste 10 mm langer zijn dan de beide andere draden. De doorsnee van de kabel moet in een goede verhouding staan tot de maximale aansluitwaarde van de kookplaat. Zie voor de netspanningsgegevens het typeplaatje op de kookplaat en controleer of het nieuwe netsnoer van het type H05 V2V2-F is. In het onwaarschijnlijke geval dat een scheur zou verschijnen op het glas, haal onmiddellijk de en neem contact opstekker uit het contact met de klantenservice. Het apparaat is niet bedoeld voor gebruik met een externe timer of afstandsbediening.

2.1. ELEKTRISCH GEDEELTE AANSLUITEN

Controleer de gegevens op het typeplaatje op het apparaat, die zich bevindt aan de binnenzijde onder in de kookplaat, en verzeker u er vervolgens van dat het apparaat goed geaard is en gevoed. Voor het aansluiten, dat wettelijk verplicht is. Opgelet : controleer de aarding van het apparaat alvorens aan te sluiten. De fabrikant is niet eventuele materiëleverantwoordelijk voor of persoonlijke schade als gevolg van een gebruik van een niet geaard toestel of na beschadiging opgetreden aan het netsnoer. Voor apparaten zonder stekker dient u een stekker op het aansluitsnoer te monteren die het vermogen als aangegeven op het kan verwerken. De kabel moet altijd bereikbaar zijn.typeplaatje De aarde kabel is uitgevoerd in groengeel. Wanneer de plaat direct verbonden is met het elektriciteitsnet moet een stroomonderbreker geïnstalleerd worden.60 NL

2.3. AANPASSEN AAN VERSCHILLENDE

GASSOORTEN Om de kookplaat aan een andere gassoort aan te passen, dient u de volgende handelingen uit te voeren. — verwijder pannendrager en branders — gebruik de bijgeleverde pijpsleutel (7mm) om via de opening (fig. 7) van de branders bij de branderbasis te komen — draai de inspuiter los en vervang deze door het passende type (zie tabel gasverbruik) . Schroef de inspuiter goed vast — Stel de brander af. . Zet de pannendrages en branders terug op hun plaats.

2.4. AFSTELLEN VAN DE BRANDERS

Na het aansteken van de brander, draait u de bedieningsknop op de laagste stand en verwijder de bedieningsknop, die gemakkelijk kan worden verwijderd met lichte druk. Met een kleine 'terminal' type schroevendraaier, kan het waakvlamschroefje worden aangepast (figuur 9). Door deze schroef in wijzerzin te draaien, vermindert het debiet van de vlam, door het draaien in tegenwijzerzin, verhoogt het debiet. Gebruik deze instelling om een vlam te verkrijgen van ongeveer 3 tot 4 mm lang, en vervang de bedieningsknop. Wanneer het beschikbare gas butaan of propaan is (flessen gas), moet het waakvlamschroefje in wijzerzin worden gedraaid tot op het einde. Zodra u klaar bent met de aanpassing van de vlam van de gasbrander, vervangt u het oude typeplaatje door het nieuwe type geïnstalleerd gas (meegeleverd met fornuis).

3. GEBRUIK VAN DE KOOKPLAAT

Dit apparaat is ontwikkeld en geproduceerd voor koken bij huishoudelijk gebruik. Elke andere vorm van gebruik is onjuist en derhalve gevaarlijk. De fabrikant kan niet aansprakelijk worden gesteld voor eventuele schade veroorzaakt door onjuist, onredelijk en onverantwoord gebruik. Kinderen jonger dan 8 jaar moeten op veilige afstand worden gehouden, tenzij continu bewaakt. Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met een lichamelijke, zintuiglijke of verstandelijke handicap of met een gebrek aan ervaring en kennis, tenzij ze zijn opgeleid en begeleid in het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. Bij het koken met vet of olie, loop niet weg van de kookplaat. Oververhitte vetten of oliën kunnen snel ontbranden. Probeer nooit een brand met water te blussen, maar schakel eerst het uit entoestel bedek de vlam met een deksel of een branddeken. Tijdens de werking van de kookplaat, kunnen bereikbare delen zeer heet worden, dus het is aan te raden om jonge kinderen te verwijderen. Kinderen moeten onder toezicht worden gehouden zodat ze niet met het apparaat gaan spelen.

3.1. GEBRUIK VAN DE GASBRANDERS

Om de brander aan te steken, houdt u eerst een vlam bij de brander en drukt u de knop naar beneden en draait u de knop tegen de wijzers van de klok in tot maximum. Als u de branders lange tijd niet gebruikt heeft, kan het zijn dat er een beetje lucht in de gasbuizen zit. Houdt er rekening mee dat de dan iets langer kan duren.ontsteking Voor apparaten met een elektronische onsteking geldt het volgende: Druk en draai de knop tegen de klok in naar het * symbool. Ontsteek de brander door het indrukken van een ontstekingsknop. Bij een kookplaat met een automatische ontsteking hoeft u slechts de knop in te drukken en vervolgens naar het * symbool te draaien. De vonkontsteking werkt continu zolang de knop wordt ingedrukt. Wanneer de vlam niet binnen 5 seconden is ontstoken draai de knop terug naar nul en herhaal de procedure. Voor modellen uitgevoerd met een veiligheidsventiel, welke de gastoevoer afsluit wanneer de vlam gedoofd is, worden de branders op dezelfde manier ontstoken. Het is belangrijk om de knop 5 à 6 seconden ingedrukt te houden nadat de vlam ontstoken is. In het geval dat u kleinere pannen wilt gebruiken, dient u zich er van te verzekeren dat u de vlam zo instelt dat deze net de onderzijde van de pan raakt. Het gebruik van holle of bolle pannen wordt ernstig afgeraden. WAARSCHUWING: in het geval dat de vlam een keer te groot wordt, draai dan de knop dicht en wacht minstens 1 minuut alvorens u de gaspit weer ontsteekt. Als na verloop van tijd de gaskranen moeilijk vast te draaien zijn, is het noodzakelijk deze te smeren. Dit kan enkel worden uitgevoerd door een erkende technicus. Daarna zal de vlam blijven branden. LET OP: Voordat de kookplaat wordt gebruikt dient u er zeker van te zijn dat de branders en branderdeksels op een correcte wijze zijn geplaatst. Voor optimaal gebruik van de branders raden wij u aan pannen te gebruiken die bij de branders passen. Om de branders optimaal te benutten, raden wij u aan pannen te gebruiken waarvan de diameter niet kleiner is dan hieronder aangeduid: Aux Half snel Snel AUX

Voordat u gaat demonteren of schoonmaken dient u de stroomvoorziening af te sluiten door de stekker uit het stopcontact te halen of de stroomtoevoer via de zekering af te sluiten. Zorg ervoor dat het apparaat volledig is afgekoeld. Reinig de geëmailleerde, verchroomde en geverfde delen met handwarm water en met een niet agressieve allesreiniger. Gebruik voor de roestvrijstalen delen een rvs reiniger die gewoon in de winkel verkrijgbaar is. Aluminium kunt u het beste reinigen door eerst met een met olie doordrenkte doek te poetsen en dit vervolgens met een alcoholhoudend middel af te nemen. Gebruik tijdens het schoonmaken nooit: schuurmiddelen, bijtende schoonmaakmiddelen, bleekmiddel of zuren. Voorkom dat er op de geëmaillerde, roestvrijstalen of geverfde delen zuren blijven liggen (azijn, citroensap etc.) De brandervoet kunt u reinigen met water en allesreinger. Als u de oorspronkelijke glans terug wilt krijgen, kunt u een speciaal schoonmaakmiddel voor aluminiumlegeringen gebruiken. De branderdeksel, gemaakt van staal met emaille, kunt u reinigen in warm water met reinigingsmiddel. U dient alle aangekoekte deeltjes te verwijderen die onregelmatigheid in de vlam kunnen veroorzaken. Na het reinigen moeten brandervoet en branderdeksel goed worden gedroogd. Let hierbij op de de buisjes in de brandervoet. Zet daarna de branders zorgvuldig op hun plaats. LET OP: Zorg er voor dat na het schoonmaken de branders op de juiste plaats zitten en dat goed op dehet branderdeksel brandervoet zit. Dit om een slecht vlambeeld en schade aan de brandervoet te voorkomen. Het wordt aanbevolen om alles wat kan smelten zoals plastiek, suiker of producten met een hoog suikergehalte weg te houden van de kookplaat. - Neem een paar druppels van een specifiek reinigingsmiddel voor glazen oppervlakken - Wrijf met kracht op de vervuilde onderdelen, indien mogelijk , met een zachte doek of een licht vochtige papieren doek -Droog met een zachte doek of keukenpapier totdat het oppervlak schoon is. Indien erna nog steeds vlekken blijven : - neem opnieuw een doek met een paar druppels glasreiniger - verwijder de vlekken met een schraper in een hoek van 30 ° tot er geen hardnekkige vlekken meer zijn - Veeg met een zachte doek of keukenpapier droog totdat het oppervlak schoon is - Herhaal indien nodig4 gasQC/R/SR/AUX4 gasR / 2SR / AUX5 gasQC/ 2R/SR /AUX4 gasQC /R /SR /AUXS67/HBGPL2X

5. TECHNISCHE DIENST

Het kan natuurlijk gebeuren dat er met uw kookplaat iets niet in orde is.Alvorens de service dienst te bellen (in het geval dat de kookplaat nietgoed werkt):— controleer of de stekker juist is aangesloten en in het stopcontact zit; — controleer of de gastoevoer goed is.In het geval dat er iets niet functioneert, haal dan de stroom van hetapparaat. Maak het apparaat in geen geval open maar neemcontact op met de Technische dienst.Dit apparaat is gemarkeerd volgens de Europesenorm 2012/19/EU inzake Afval van elektrisch enelektronisch apparatuur (WEEE). WEEE bevat zowelverontreinigende substanties (die negatievegevolgen op het milieu kunnen hebben) enbasiscomponenten (die hergebruikt kunnen worden).Het is belangrijk om WEEE aan bepaaldebehandelingen te onderwerpen om alle vervuilende onderdelen teverwijderen en op juist wijze afstand van te doen, en alle materialen teherstellen en te recyclen. Particulieren kunnen hier een belangrijke rol in spelen door te zorgen dat een WEEE geen milieukwestie wordt; het is essentieel devolgende basisregels te volgen:• WEEE mag niet als huishoudelijk afval worden beschouwd.

• WEEE moet worden overhandigd aan relevante inzamelpunten die worden beheerd door de gemeente of door geregistreerde bedrijven.In veel landen bestaat er voor grote WEEE een ophaaldienst.• Als u een nieuw apparaat koopt, kan het oude bij de leverancierworden ingeleverd, welke het gratis bij u moet afhalen op een één-op-één basis, zolang het apparaat van soortgelijk type is en dezelfdefuncties heeft als de geleverde apparatuur.

6. MILIEUBESCHERMING

Conformiteitsverklaring : dit toestel is conform aan de normen vastgelegd in de richtlijn CEE89/109 (voor wat betreft de onderdelen die in contact komen met voedingsmiddelen).Het apparaat is conform de Europese richtijnen 2009/142/EC enverdere wijzigingen.Door het plaatsen van de markering op dit product, verklarenwij, op onze eigen verantwoordelijkheid, alle Europese veiligheids-,gezondheids- en milieu-eisen na te leven opgesteld in de regelgevinggeldig voor dit product.Die toestel is bestemd voor huishoudelijk gebruik, niet voor professioneel gebruik. Table 1 Branders INBOUW KOOKPLATEN Type / ReferentieBeveiligingBrander Aux ( AUX Ø 50 mm)Brander 4 kronen ( QC Ø 135 mm)Brander Zeer Snel ( UR Ø 110 mm)Brander Half Snel ( SR Ø 75 mm)Brander Snel ( R Ø 100 mm)Gastype geïnstalleerd / vermogen:G 20/20 mbar (methane)G 30/28-30 mbar (LPG)Installatie klasseSpanning (V) /Frequentie (Hz)Elektrisch vermogenOntstekingAfmeting product (mmxmm)Vermogen:het gebruik van het scheermes of schraper kan het oppervlak nietbeschadigen indien een hoek van 30 ° wordt gerespecteerd. Hou hetmes buiten het bereik van kinderen. Tips: Regelmatig reinigen is van essentieel belang om een beschermlaag te laten die krassen en slijtage voorkomt. Zorg ervoordat het oppervlak schoon is voordat u de kookplaat opnieuw gebruikt. Om sporen van water en kalksteen te verwijderen, wacht tot de plaat is afgekoeld en gebruik een paar druppels witte azijn of citroensap. Veeg tenslotte de druppels en een paarweg met een papieren doek druppels van het specifieke product.

WAARSCHUWING! NLAls het apparaat wordt gebruikt in met G25 mbar25 gas, dient de KIT met code 35000 uit de voorziening gebruikt te worden.251 Ø mm Ø mm Ø mm Ø mm Ø mm Ø mm Ø mm Ø mm DC Mono DC Mono DC Mono DC Mono DC Mono DC Mono DC Mono DC Mono

De fabrikant stelt zich niet aansprakelijk voor eventuele drukfouten in deze brochure. Kleine veranderingen en technische ontwikkelingen zijn voorbehouden.
