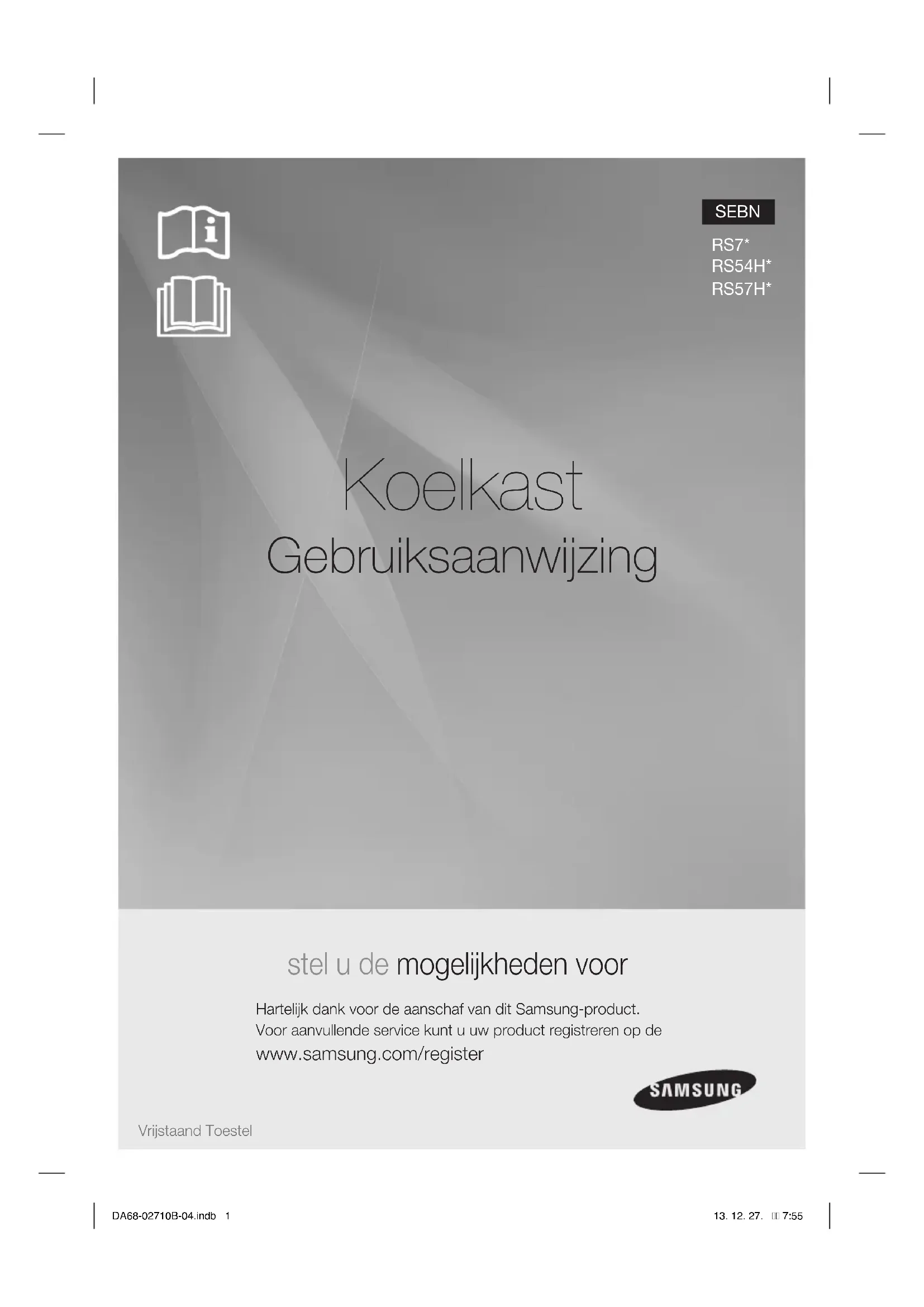

GEBRUIKSAANWIJZING RS7557BHCSP SAMSUNG

• Lees voordat u het apparaat in gebruik neemt deze gebruiksaanwijzing zorgvuldig door en bewaar deze voor toekomstig gebruik.

• Gebruik deze koelkast uitsluitend voor de doeleinden waarvoor deze ontworpen is, zoals beschreven in de gebruiksaanwijzing. Het is niet de bedoeling dat het apparaat wordt gebruikt door mensen (incl. kinderen) met een lichamelijke, zintuiglijke of geestelijke handicap, of met gebrek aan ervaring en kennis, tenzij zij het apparaat gebruiken onder leiding of volgens de aanwijzingen van iemand die verantwoordelijk is voor hun veiligheid.

• Waarschuwingen en Belangrijke Veiligheidsinstructies in deze gebruiksaanwijzing kunnen niet alle mogelijke omstandigheden en situaties bespreken die zich zouden kunnen voordoen. Het behoort tot uw verantwoordelijkheid om gezond verstand, voorzichtigheid en zorg aan de dag te leggen bij de installatie, het onderhoud en de werking van uw apparaat.

PROBLEEMOPLOSSING ················································································34 DA68-02710B-04.indb 2DA68-02710B-04.indb 2 13. 12. 27. 7:5513. 12. 27. 7:55Nederlands - 3 van de koelkasten die in deze gebruiksaanwijzing beschreven zijn en zijn misschien niet alle waarschuwingssymbolen van toepassing. Indien u vragen of moeilijkheden heeft, neem dan contact op met uw dichtstbijzijnde servicecenter of vind online help en informatie op www.samsung.com. Belangrijke veiligheidssymbolen en voorzorgsmaatregelen : WAARSCHUWING Gevaren of onveilige handelingen die tot ernstige persoonlijke verwondingen of de dood kunnen leiden. VOORZORG Gevaren of onveilige handelingen die tot lichte persoonlijke verwondingen of materiële schade kunnen leiden. Probeer dit NIET. Demonteer dit NIET. Raak dit NIET aan. Volg de richtlijnen zorgvuldig op. Trek de stekker uit de wandcontactdoos. Zorg ervoor dat het apparaat geaard is om elektrische schokken te voorkomen. Neem voor hulp contact op met het servicecenter. Noot. Deze waarschuwingstekens worden gebruikt ter voorkoming van lichamelijk letsel bij u en anderen. Volg deze zorgvuldig op. Nadat u de gebruiksaanwijzing hebt gelezen, bewaart u deze op een veilige plaats voor toekomstig gebruik. CE vermelding Er is bepaald dat dit apparaat voldoet aan de laagspanningsrichtlijn (2006/95/EG), de richtlijn over elektromagnetische compatibiliteit (2004/108/EG), de richtlijn over beperking van DA68-02710B-04.indb 3DA68-02710B-04.indb 3 13. 12. 27. 7:5513. 12. 27. 7:55Nederlands - 4 het gebruik van gevaarlijke stoffen (2011/65/EU), gedelegeerde verordening (EU) nr. 1060/2010 en de Ecodesign-richtlijn (2009/125/ EG) die zijn geïmplementeerd door richtlijn (EG) 643/2009 van de Europese Unie. (Geldt alleen voor producten die worden verkocht in Europese landen.) BELANGRIJKE WARSCHUWINGSSYMBOLEN

VOR VERVOER EN RUIMTE

• Tijdens het vervoer van de koelkast dient u erop te letten dat geen onderdelen van het koelcircuit beschadigd raken. - Koelmiddel dat uit de buizen loopt, is ontbrandbaar en kan oogletsels veroorzaken. Vermijd in geval van lekkage open vuur of mogelijke ontstekingsbronnen en ventileer de ruimte waarin de koelkast is geplaatst enkele minuten.

• Ter voorkoming van de vorming van een ontvlambaar luchtgasmengsel bij een lek in het koelcircuit, dient de afmeting van de ruimte waarin de koelkast geplaatst wordt, afgestemd te zijn op de gebruikte hoeveelheid koelmiddel.

• Zet een apparaat dat tekenen van beschadiging vertoont nooit aan. Raadpleeg bij twijfel uw leverancier. De ruimte dient 1 m³ groot te zijn voor iedere 8g R600a koelmiddel in het apparaat. De hoeveelheid koelmiddel in uw koelkast wordt aangegeven op de identificatieplaat aan de binnenkant. BELANGRIJKE WAARSCHUWINGSSYMBOLEN VOR INSTALLATIE

• Plaats de koelkast niet in een vochtige ruimte of op een plaats waar hij nat zou kunnen worden. - Beschadiging van de isolatie van elektrische onderdelen kan een elektrische schok of brand veroorzaken.

• Plaats deze koelkast niet in direct zonlicht en WAARSCHUWING WAARSCHUWING DA68-02710B-04.indb 4DA68-02710B-04.indb 4 13. 12. 27. 7:5513. 12. 27. 7:55Nederlands - 5 stel hem niet bloot aan warmtebronnen, radiatoren of andere hittebronnen.

• De koelkast moet altijd worden aangesloten op een eigen stopcontact waarvan het voltage overeenkomt met dat van het typeplaatje. - Hierdoor is een goede werking verzekerd en wordt overbelasting van de elektriciteitskabels in huis, die bij oververhitting brand kunnen veroorzaken, voorkomen.

• Steek geen stekker in een loszittende wandcontactdoos. - Dit kan brand of elektrische schokken veroorzaken.

• Gebruik geen snoer met scheuren of schuurschade over de lengte of aan één van de uiteinden.

• Zorg dat de netkabel niet sterk wordt gebogen en plaats er geen zware producten op.

• Gebruik geen spuitbussen in de buurt van de koelkast. - Het gebruik van spuitbussen in de buurt van een koelkast kan een ontploffing of brand veroorzaken.

• Deze koelkast dient vóór het gebruik op de juiste wijze volgens de instructies in de gebruiksaanwijzing te worden aangesloten en geplaatst.

• Steek de stekker op de juiste manier in de wandcontactdoos terwijl het snoer naar beneden hangt. - Als u de stekker omgekeerd in de wandcontactdoos steekt, kan de draad afbreken. Dit kan brand of elektrische schokken veroorzaken.

• Let erop dat de netstekker niet wordt platgedrukt of beschadigd door de achterkant van de koelkast.

• Let erop dat u tijdens het verplaatsen de koelkast niet over het snoer schuift of het snoer op andere wijze beschadigt. - Dit veroorzaakt brandgevaar.

• Plaats het apparaat zo, dat de stekker bereikbaar blijft.

• De koelkast moet worden DA68-02710B-04.indb 5DA68-02710B-04.indb 5 13. 12. 27. 7:5513. 12. 27. 7:55Nederlands - 6 geaard. - De koelkast moet worden geaard ter voorkoming van lekspanning of elektrische schokken als gevolg van lekstromen van de koelkast.

• Gebruik nooit gasleidingen, telefoondraden of andere potentiële bliksemafleiders voor aarding. - Onjuist gebruik van de aardstekker kan leiden tot elektrische schokken.

• Als het netsnoer beschadigd is, dient dit onmiddellijk door de fabrikant of het servicecenter vervangen te worden.

• De zekering van de koelkast moet door een erkende technicus of het servicecenter vervangen worden. - Doet u dit niet, dan kan dit leiden tot elektrische schokken of persoonlijk letsel. VOORZORGSYMBOLEN VOR INSTALLATIE

• Zorg dat de ventilatieopening in de behuizing of de inbouwstructuur van het apparaat vrij van obstakels blijft.

• Laat het apparaat na installatie 2 uur rusten. BELANGRIJKE WAARSCHUWINGSSYMBOLEN VOOR GEBRUIK

• Steek de stekker niet met natte handen in het stopcontact.

• Bewaar geen artikelen boven op de koelkast. - Wanneer u de deur opent, kunnen deze voorwerpen van de koelkast vallen en persoonlijk letsel en/ of materiële schade veroorzaken.

• Plaats geen bak water bovenop de koelkast. - Als er water over de koelkast loopt, kan dit leiden tot brand of elektrische schokken.

• Let erop dat kinderen niet aan de deur gaan hangen. VOORZORG WAARSCHUWING DA68-02710B-04.indb 6DA68-02710B-04.indb 6 13. 12. 27. 7:5513. 12. 27. 7:55Nederlands - 7 - Doet u dit niet, dan kan dit tot persoonlijk letsel leiden.

• Laat de deuren van de koelkast niet open wanneer er geen toezicht is en laat kinderen niet in de koelkast klauteren. - Er bestaat gevaar dat de kinderen vast komen te zitten en ook voor persoonlijk letsel omwille van de lage temperatuur.

• Steek nooit uw vingers of een voorwerp in de opening van de waterdispenser. - Doet u dit wel, dan kan dit persoonlijk letsel of materiële schade veroorzaken.

• Plaats geen vluchtige of licht ontvlambare substanties zoals benzeen, verdunners, zuivere alcohol, ether of LPG in de koelkast. - Het bewaren van dergelijke producten geeft explosiegevaar.

• Bewaar geen medicijnen, chemisch materiaal of andere temperatuurgevoelige producten in de koelkast. - Producten die een strikte temperatuurbeheersing vereisen, mogen niet in de koelkast bewaard worden.

• Plaats of gebruik geen elektrische apparatuur in de koelkast, tenzij deze aanbevolen wordt door de fabrikant.

• Gebruik geen haardroger om de binnenzijde van de koelkast te drogen. Plaats geen aangestoken kaars in de koelkast om slechte geuren te verwijderen. - Dit kan elektrische schokken of brand veroorzaken.

• Raak de wanden van de vriezer of de daarin opgeslagen producten niet met natte handen aan. - Dit kan tot bevriezing van de handen leiden.

• Gebruik geen mechanische apparatuur of andere gereedschappen die niet door de fabrikant worden aanbevolen om het ontdooiproces te bespoedigen.

• Beschadig het koelcircuit niet.

• Dit product is uitsluitend bestemd voor het bewaren van DA68-02710B-04.indb 7DA68-02710B-04.indb 7 13. 12. 27. 7:5513. 12. 27. 7:55Nederlands - 8 voedingswaren in een huishoudelijke omgeving.

• Flessen moeten dicht naast elkaar worden geplaatst, zodat zij er niet uit kunnen vallen.

Vermijd in geval van gaslekken open vuur of mogelijke ontstekingsbronnen en ventileer de ruimte waarin het apparaat is geplaatst enkele minuten.

• Gebruik alleen de LED- lampjes die door de fabrikant of het servicecenter geleverd zijn.

• U moet erop toezien dat kinderen het apparaat niet als speelgoed gebruiken.

• Demonteer of repareer de koelkast niet zelf. - Dit kan leiden tot brand, storingen en/of persoonlijk letsel. Bij storing moet u contact opnemen met uw servicecenter.

• Wanneer het apparaat een vreemd lawaai maakt, een brand- of rookgeur afgeeft, trek de stekker dan onmiddellijk uit het stopcontact en neem contact op met uw dichtstbijzijnde servicecenter. - Doet u dit niet, dan kan dit leiden tot elektrische schokken of brandgevaar. Zorg dat de ventilatieopening in de behuizing of de inbouwstructuur van het apparaat vrij van obstakels blijft.

• Wanneer u problemen hebt met het vervangen van de lamp, neemt u contact op met uw servicecenter.

• Als het product is uitgerust met een LED- lamp, demonteer het afschermkapje en de LED- lamp dan niet zelf. - Neem contact op met uw servicecenter.

• Als zich stof of water in de koelkast bevindt, trekt u de stekker uit het stopcontact en neemt u contact op met het Samsung Electronics servicecenter. - Hiermee voorkomt u brand. DA68-02710B-04.indb 8DA68-02710B-04.indb 8 13. 12. 27. 7:5513. 12. 27. 7:55Nederlands - 9 VOORZORGSYMBOLEN VOOR GEBRUIK

• Voor een optimaal gebruik van uw koelkast : - Leg voedingswaren niet te dicht bij de ventilatieopeningen aan de achterkant van het apparaat, omdat dit de vrije luchtcirculatie in de koelkast kan belemmeren. - Verpak de voedingswaren goed of plaats ze in vacuüm dozen voordat u ze in de koelkast legt.

• Plaats geen koolzuurhoudende dranken in de vriezer. Doe geen flessen of glazen potten in de vriezer. - Als gevolg van het bevriezen van de inhoud kan het glas breken en persoonlijk letsel veroorzaken.

• Breng geen wijzigingen in de werking van de koelkast of de koelkast zelf aan. - Wijzigingen of aanpassingen kunnen persoonlijk letsel en/of materiële schade veroorzaken. Wijzigingen of aanpassingen door derden uitgevoerd op dit apparaat VOORZORG worden niet gedekt door de Samsung-garantie, noch kan Samsung verantwoordelijk gesteld worden voor veiligheidsproblemen en schade die voortvloeit uit wijzigingen aangebracht door derden.

• Sluit de luchtgaten niet af. - Wanneer de luchtgaten afgesloten worden, vooral met een plastic zak, kan de koelkast overkoeld worden. Wanneer deze koelperiode te lang duurt, kan de waterfilter stuk gaan en een lek veroorzaken. - Plaats nieuw in te vriezen voedingswaren niet naast reeds ingevroren voeding.

• Houd u aan de maximale houdbaarheidsperiode die geldt voor ingevroren voedingswaren.

• Vul het waterreservoir, de ijslade, de waterblokjes alleen met drinkbaar water.

• Gebruik alleen de ijsmaker die bij de koelkast is meegeleverd.

• De watertoevoer naar de koelkast dient alleen door een erkende vakman te DA68-02710B-04.indb 9DA68-02710B-04.indb 9 13. 12. 27. 7:5513. 12. 27. 7:55Nederlands - 10 worden geïnstalleerd/ aangesloten en altijd te worden aangesloten op een drinkwatertoevoer.

• Om de ijsmaker correct te laten werken, is een waterdruk van 138 ~ 862 kPa(19.9 ~ 125.1 psi) vereist. VOORZORGSYMBOLEN VOOR

REINIGING EN ONDERHOUD

• Spuit niet meteen water tegen de binnen- of buitenkant van de koelkast. - Dit kan brand of elektrische schokken veroorzaken.

• Gebruik geen licht ontvlambare gassen in de buurt van de koelkast. - Dit kan explosie of brand veroorzaken.

• Spuit reinigingsmiddelen niet rechtstreeks op het display. - Afgedrukte letters op het display kunnen loskomen.

• Verwijder vuil of stof tussen de pennen van de stekker. Gebruik nooit een natte of vochtige doek voor het schoonmaken van de stekker, verwijder vreemd VOORZORG materiaal of stof van de contactpennen. - Dit kan brand of elektrische schokken veroorzaken.

• Steek nooit uw vingers of een voorwerp in de opening van de waterdispenser. - Dit kan persoonlijk letsel of materiële schade veroorzaken.

• Trek de stekker steeds uit het stopcontact vooraleer te reinigen of onderhouden. WAARSCHUWINGSSYMBOLEN VOOR VERWIJDERING

• Controleer voordat u de koelkast weggooit of er geen leidingen aan de achterzijde van de koelkast beschadigd zijn.

• R600a of R134a wordt gebruikt als koelmiddel. Raadpleeg het compressoretiket op de achterzijde en het typeplaatje in de koelkast om te controleren welk koelmiddel voor uw koelkast moet worden gebruikt. Wanneer WAARSCHUWING DA68-02710B-04.indb 10DA68-02710B-04.indb 10 13. 12. 27. 7:5513. 12. 27. 7:55Nederlands - 11 dit product ontvlambaar gas bevat (koelmiddel R600a), dient u contact op te nemen met de plaatselijke instanties voor een veilige afvalverwerking. Cyclopentaan wordt gebruikt als geblazen gas voor isolatiedoeleinden. Voor gassen in isolatiemateriaal is een speciale afvalverwerking vereist. Neem contact op met de plaatselijke instanties voor de afvalverwerking van dit product. Controleer, voordat u de apparaten weggooit, of er geen leidingen aan de achterzijde beschadigd zijn. De buizen moeten in de open ruimte worden gesloopt.

• Dit apparaat bevat isobutaan koelmiddel (R600a), een natuurlijk en uiterst milieuvriendelijk gas, dat echter ook brandbaar is. Tijdens het vervoer van de koelkast dient u erop te letten dat geen onderdelen van het koelcircuit beschadigd raken.

• Wanneer u deze of andere koelkasten wil afvoeren, dienen deuren, deurstrips en veersloten te worden verwijderd, zodat kinderen of dieren er niet in opgesloten kunnen raken. Laat de legplateaus op hun plaats zodat kinderen er niet gemakkelijk in kunnen klimmen. U moet erop toezien dat kinderen het apparaat niet als speelgoed gebruiken.

• Gelieve de verpakkingsmaterialen van dit product op een milieuvriendelijke wijze af te voeren. AANVULLENDE TIPS

• In geval van een stroomstoring belt u het plaatselijke energiebedrijf om te vragen hoe lang het gaat duren. - De meeste stroomstoringen die binnen 1 à 2 uur opgeheven zijn, zullen de temperatuur in de koelkast niet beïnvloeden. DA68-02710B-04.indb 11DA68-02710B-04.indb 11 13. 12. 27. 7:5513. 12. 27. 7:55Nederlands - 12 U moet echter bij een stroomonderbreking het openen van de deur beperken. - Als de stroomstoring langer dan 2 uur duurt, verwijdert u alle ijs uit de ijsemmer. - Mocht de stroomuitval langer dan 24 uur duren, dan moet u alle ingevroren levensmiddelen verwijderen.

• Wanneer een slot op de koelkast zit, moet de sleutel buiten het bereik van kinderen blijven en niet vlak in de buurt van het apparaat opgeborgen worden.

• Het apparaat functioneert mogelijk slecht (een te hoge temperatuur in de koelkast) wanneer het gedurende langere tijd op een plaats staat met een omgevingstemperatuur die lager is dan gewenst.

• Niet geschikt voor voedingsmiddelen die op lage temperatuur snel aan bederf onderhevig zijn, zoals bananen en meloenen.

• Uw koelkast kan niet bevriezen. Dit betekent dat u hem niet zelf hoeft te ontdooien. Dit gebeurt automatisch.

• Temperatuurstijging tijdens het ontdooien is conform de ISO-normen. Wanneer u tijdens het ontdooien van de koelkast wilt voorkomen dat de temperatuur te sterk stijgt, kunt u de ingevroren voedingswaren in diverse lagen krantenpapier wikkelen.

• Een temperatuurstijging van ingevroren voedingswaren tijdens het ontdooien kan de bewaartijd verkorten. Tips voor energiebesparing - Plaats de koelkast in een koele, droge ruimte met voldoende ventilatie. Zorg ervoor dat de koelkast niet in de de volle zon staat en plaats hem nooit te dicht naast een warmtebron (zoals een radiator bijvoorbeeld). - Blokkeer nooit de ventilatieopeningen of roosters van de koelkast. - Laat warme voedingswaren afkoelen, alvorens deze in de koelkast te leggen. - Plaats ingevroren DA68-02710B-04.indb 12DA68-02710B-04.indb 12 13. 12. 27. 7:5513. 12. 27. 7:55Nederlands - 13 voedingswaren in de koelkast om te ontdooien. U kunt de lage temperatuur van de ingevroren producten gebruiken om de andere voedingswaren in de koelkast af te koelen. - Laat de koelkastdeur niet te lang open wanneer u voedsel uit de koelkast haalt of erin legt. Hoe korter u de deur openlaat, des te minder ijs zich in de vriezer zal vormen. - Reinig de achterzijde van de koelkast regelmatig. Stof doet het energieverbruik toenemen. - Stel geen koudere temperatuur in dan nodig is. - Zorg voor voldoende luchtafvoer aan de onderzijde en de achterwand van de koelkast. Sluit geen luchtopeningen af. - Plaats de koelkast zo dat er vrije ruimte is aan de rechter-, linker-, achter- en bovenzijde. Het stroomverbruik neemt hierdoor af, wat kosten bespaart. - Voor een zo laag mogelijk energieverbruik adviseren wij u om de oorspronkelijke positie van losse onderdelen als manden, laden en platen niet te wijzigen. DA68-02710B-04.indb 13DA68-02710B-04.indb 13 13. 12. 27. 7:5513. 12. 27. 7:55Nederlands - 14

INSTALLATIE VAN DE KOELKAST

Gefeliciteerd met de aankoop van uw Samsung side-by-side koelkast. Wij hopen dat u zult genieten van de vele innoverende kenmerken en functies die deze nieuwe koelkast te bieden heeft. De beste plaats kiezen voor de koelkast

• Kies een plaats die gemakkelijk bereikbaar is voor de waterleiding.• Kies een plaats waar uw koelkast niet wordt blootgesteld aan direct zonlicht.• Selecteer een plaats met een vloer die waterpas (of bijna waterpas) is.• Kies een plaats met voldoende ruimte voor het openen van de koelkastdeuren.• Een koelkast in gebruik moet vrijstaan. Raadpleeg tekening en afmetingen hieronder.• Zorg ervoor dat het apparaat bij onderhoud of service vrij beweegbaar is.Installatie tussenstuk (grijs blokje) Zet bij het installeren van de koelkast het tussenstuk vast aan de achterkant van het apparaat om de prestaties te verbeteren. De prestaties van de koelkast worden verbeterd. Montagemethode 1. Neem het verpakte tussenstuk uit de laagste houder van de koelkast. 2. Controleer de bevestigingslocatie aan de achterkant van de koelkast op de afbeelding 3. Zoek de bevestigingslocatie van het tussenstuk op de achterkant van de koelkast. Uw side-by-side koelkast inrichten 160º 1724 mm777 mm 160º 1155 mm732 mm1027 mmten minste 50 mm ten minste 50 mm25 mm50 mmTussenstuk

Tussenstuk DA68-02710B-04.indb 14DA68-02710B-04.indb 14 13. 12. 27. 7:5513. 12. 27. 7:5501 INRICHTEN Nederlands - 15 VOORZORG Poot Schroevendraaier Het verplaatsen van uw koelkast Om beschadigingen van de vloer te voorkomen moet u erop letten dat de stelvoeten omhooggedraaid zijn (boven de vloer). Raadpleeg “De koelkast waterpas zetten” in de gebruiksaanwijzing (op pagina 19). Ter bescherming van de vloerafwerking plaatst u een beschermingslaag, zoals verpakkingskarton, onder de koelkast. Bij het aansluiten, onderhouden of reinigen achter de koelkast, moet u de kast recht naar voren trekken en weer recht naar achteren zettenals u klaar bent. DA68-02710B-04.indb 15DA68-02710B-04.indb 15 13. 12. 27. 7:5513. 12. 27. 7:55Nederlands - 16

KOELKASTDEUREN Als uw ingang niet groot genoeg is om de koelkast door te vervoeren, kunt u de deuren verwijderen.

1. De voorplint verwijderen

Open eerst de deuren van de vriezer en koelkast en verwijder daarna de voorplint door de drie schroeven naar links te draaien. De waterleiding ontkoppelen van de koelkast

1. Verwijder de waterleiding door op de aansluiting

te drukken en de waterleiding

2. De vriezerdeur verwijderen

Enkele dingen vooraf

• Let erop dat u de deur rechtstandig optilt, zodat de scharnieren niet verbuigen of breken.

• Let op dat u waterleidingen en draadbuizen van de deur niet afklemt

• Plaats deuren op een beveiligd oppervlak om krassen of schade te voorkomen.

1. Als de vriezerdeur is gesloten, verwijdert u de

met een schroevendraaier en ontkoppelt daarna de draden door deze voorzichtig los te trekken

2. Verwijder de schroeven van het scharnier

door ze linksom te draaien en verwijder het

bovenste scharnier. Let op dat de deur niet tegen u aan valt wanneer u het scharnier hebt verwijderd.

door de deur voorzichtig recht op te tillen

Let op dat u waterleidingen en draadbuizen van de deur niet afklemt

door de onderscharnier voorzichtig omhoog te tillen.

Let erop dat de waterleiding op ezelfde kleur wordt angesloten.

DA68-02710B-04.indb 16DA68-02710B-04.indb 16 13. 12. 27. 7:5513. 12. 27. 7:5501 INRICHTEN Nederlands - 17 De koelkastdeur verwijderen

1. Met gesloten deur verwijdert u de bovenscharnierkap

met een schroevendraaier.2. Verwijder de scharnierschroeven en de basisschroef door naar links te draaien, en verwijder daarna de bovenscharnier . Let erop dat de deur niet op u valt als u deze verwijdert.3. Haal de deur uit de onderscharnier door de deur voorzichtig recht op te tillen

uit de pen in door de onderscharnier voorzichtig omhoog te tillen.

OPNIEUW AANBRENGEN VAN

DE KOELKASTDEUREN Zodra u uw koelkast veilig op de plaats van bestemming hebt neergezet, Kunt u de deuren terugplaatsen. De vriezerdeur opnieuw plaatsen

1. Plaats de vriezerdeur terug door de slang

terug te plaatsen in de onderhoek van de deur en daarna in het gat van de onderscharnier

Duw de slang voorzichtig terug, zodat die recht ligt zonder knikken of bochten.2. Breng de bovenscharnieras aan door het gat in de hoek van de vriezerdeur aan door het gat in de hoek van de vriezerdeur

Controleer of het schroefgat in het bovenste scharnier gelijk ligt met het schroefgat in de kast en draai de schroeven van het scharnier vast door ze rechtsom te draaien.De draden opnieuw verbinden.3. Plaats de voorrand van de bovenscharnierkap

aan de voorkant van de bovenscharnier

maak deze vast met de schroef.

weer terug op de onderste scharnierpen

2. Breng het gat in de hoek van de koelkastdeur

boven de onderscharnier

door het gat van de scharnier

. Let erop dat de scharnier waterpas is tussen het bovenscharniergat

het gat bovenop de kast

. Bevestig daarna opnieuw de scharnierschroeven

door naar rechts vast te draaien.

4. Plaats het voorstuk van de bovenscharnierkap

aan de voorkant van de bovenscharnier

en maak vast met de schroef. De waterleiding opnieuw bevestigen

2. De waterleiding moet volledig in het midden van

de transparante koppeling worden geplaatst om te voorkomen dat er water lekt.

3. Plaats de 2 klemmen (in het installatiepakket) en

controleer of elke klem de leiding stevig omklemt. Zaag de waterleiding niet af. Scheidt deze voorzichtig van de aansluiting. De voorplint opnieuw bevestigen Voordat u de kap bevestigt, controleert u de wateraansluiting op lekkage. Plaats de voorplint terug door de drie schroeven naar rechts vast te draaien, zoals aangegeven in de fi guur.

Nu de deuren weer in de koelkast zitten, moet u zorgen dat de koelkast waterpas staat.Als de koelkast niet waterpas staat, zullen de deuren nooit helemaal gelijk vallen.De voorkant van de koelkast kan ook worden aangepast. Als de vriezerdeur lager is dan de koelkastdeur Plaats een platte schroevendraaier in de inkeping op de poot, draai met de klok mee of tegen de klok in om de vriezer waterpas te zetten. Als de vriezerdeur hoger uitkomt dan de koelkastdeur Plaats een platte schroevendraaier in de inkeping op de Poot, draai met de klok mee of tegen de klok in om de koelkast waterpas te zetten.Wij verwijzen naar de volgende paragraaf voor de beste manier om zeer kleine aanpassingen aan de deuren aan te brengen.

KLEINE AANPASSINGEN AAN DE

DEUREN Vergeet niet dat de koelkast waterpas moet staan om de deuren precies gelijk te laten vallen Als u hierbij hulp nodig hebt, lees dan de vorige paragraaf over het waterpas zetten van de koelkast.In beide gevallen is de werkwijze om de deuren op gelijke hoogte te brengen hetzelfde. Open de deuren en pas ze als volgt, één voor één, aan :1. Schroef de moer los van de onderscharnier tot aan de bovenkant van de bout

Let bij het losdraaien van de moer , op dat u de geleverde inbussleutel gebruikt om de moer tegen de klok in los te draaien. Daarna moet u de moer met uw vingers kunnen losdraaien.2. Pas het hoogteverschil tussen de deuren aan door de bout naar rechts naar links te draaien. Als u naar rechts , draait komt de deur naar boven.3. Na het bijstellen van de deuren, draait u de moer naar rechts tot aan het onderstuk van de bout, daarna draait u de bout weer aan met de inbussleutel zodat de moer op zijn plaats komt

Als u de moer niet goed vastdraait, kan de bout losraken. Poot SchroevendraaierSchroevendraaier Poot AanpassingsdeelAls de deur van de vriezer hoger uitkomt dan de koelkast

KOELKASTMODELLEN) De waterdispenser is slechts een van de handige functies van uw nieuwe Samsung koelkast. Het waterfi lter verwijdert vreemde deeltjes uit het water, wat de gezondheid ten goede komt. De fi lter steriliseert echter niet en vernietigt ook geen micro-organismes. Als u dit wilt, moet u een waterzuiveringssysteem aanschaffen. Een waterdruk van 1,4 – 8,6 bar is nodig om de ijsmaker goed te laten werken. Onder normale omstandigheden kan een papieren beker van 170 cc in 10 seconden worden gevuld. Als de koelkast is geïnstalleerd in een zone met lage waterdruk (onder 138 kPa), kunt u een boosterpomp installeren ter compensatie voor de lage druk. Let erop dat het waterreservoir in de koelkast goed gevuld is. Hiertoe moet u de waterdispenserhendel indrukken totdat het water uit de opening loopt. Wanneer de waterkoeler wordt gebruikt, kan de toevoer van water wat geluid produceren.Waterleiding installatiekits worden met het toestel geleverd. Deze vindt u in de vriezerlade.

DE IJSMACHINE GEBRUIKEN

(RS77*, RS54H*) Het verwijderen van de ijsbak - Houd de handgreep vast zoals aangegeven in afbeelding 1.- Trek het onderste gedeelte iets omhoog.- Til de ijsemmer voorzichtig uit de houder. Het terugplaatsen van de ijsbak - Plaats alles in omgekeerde volgorde terug.- Druk de ijsemmer stevig aan tot u een klikgeluid hoort. Wanneer u de ijsemmer niet gemakkelijk terug kunt plaatsen, draait u de hendel aan de achterkant een halve slag (90°) en plaatst u de emmer terug zoals aangegeven in afbeelding 2. Normaal Gebruik - Alle geluiden die u hoort wanneer de ijsmaker ijs in de emmer deponeert, behoren tot de normale werking.- Wanneer u een paar dagen lang geen ijs uit de ijsautomaat gebruikt, kunnen in de ijsemmer ijsklompen ontstaan. Verwijder het resterende ijs en maak de emmer leeg. Als er geen ijs uit de machine komt moet u controleren of er ijs vastzit in de leiding en dit verwijderen. De eerste ijsklontjes kunnen klein zijn doordat er na aansluiting nog lucht in de leidingen zit, die bij normaal gebruik na enige tijd vanzelf wordt verdrongen. Als u op het displayvenster de tekst ICE OFF (IJsmaker uitgeschakeld) ziet, plaats de ijsemmer dan opnieuw in de houder en/of controleer of de emmer op de juiste wijze is bevestigd.- Wanneer de deur open is, werkt de ijs- en waterautomaat niet.- Als u de deur hard dichtslaat, kan er water over de ijsmaker worden geknoeid. Houd de ijsemmer bij het uitnemen altijd met beide handen vast om te voorkomen dat hij valt.- Om uitglijden te voorkomen moet u ervoor zorgen dat ijs en water dat op de grond is gevallen altijd wordt verwijderd.- Voorkom dat kinderen aan de ijsautomaat of de ijsemmer gaan hangen.Hierdoor kunnen ze gewond raken. Kom nooit met uw handen of een voorwerp in de ijsgoot. Hierdoor kunt u gewond raken of kunnen mechanische onderdelen beschadigd worden. Controleer de hoeveelheid water voor de ijslade. (RS757*/ RS756*) 1. Til de ijsmaakemmer op en haal deze voorzichtig uit de vriezer.2. Als u op de Test-knop drukt, wordt de ijsblokjesbak gevuld met water via de waterkraan. Controleer of de hoeveelheid water juist is (zie afbeelding hieronder).Als het waterpeil te laag is, worden de ijsblokjes klein. Dit is een waterdrukprobleem veroorzaakt door de hoofdwaterleiding, niet door de koelkast. Afbeelding 1 IJsgoot IJsgoot Afbeelding 1VOORZORGIJsmaker Sensorarm TestknopControleer het waterpeil DA68-02710B-04.indb 20DA68-02710B-04.indb 20 13. 12. 27. 7:5513. 12. 27. 7:5501 INRICHTEN Nederlands - 21 DE WATERDISPENSERLEIDING AANLEGGEN Bij model met interne leiding Onderdelen voor waterleiding installatie De watertoevoer aansluiten

1. Schakel eerst de hoofdkraan uit.

2. Bepaal de positie van de dichtst bijzijnde

3. Volg de installatie-instructies van de watertoevoer

in de installatiekit.

4. Nadat u de waterleiding aangesloten heeft op

de waterfi lter, schakelt u de hoofdkraan weer in en laat u ongeveer 1 liter water stromen om de waterfi lter te reinigen en te ijken. De waterleiding op de koelkast aansluiten

1. Verwijder de kap van de watertoevoer en draai

de drukbout op de waterleiding van de koelkast, nadat u deze hebt losgemaakt van de bestaande waterleiding.

2. Sluit zowel de waterleiding van de koelkast als de

watertoevoer van de meegeleverde kit aan.

3. Draai de drukbout vast op de drukfi tting. Let erop

dat er geen opening tussen beide onderdelen is.

4. Zet het water aan en controleer op lekkages.

De waterleiding alleen op een drinkwaterbron aansluiten. Als u de waterleiding moet repareren of demonteren, zaagt u 6,5 mm van de plastic buis om een vlakke, lekvrije aansluiting te verkrijgen. Controleer voor gebruik op mogelijke lekkages op deze plekken.

• Samsun g Garantie dekt niet de WATERLEIDING INSTALLATIE.

Dit wordt uitgevoerd op kosten van de klant behalve indien de verkoopprijs installatiekosten bevat.

• Neem contact op met een Loodgieter of Erkende Installateur indien er installatie nodig is.

• Neem contact op met een installateur indien een waterlekkage veroorzaakt wordt door onjuiste installatie. Sluit de Sluit de hoofdleiding af. hoofdleiding af. Sluit de Sluit de hoofdleiding af. hoofdleiding af. GEEN OPENING GEEN OPENINGLET OpDe waterslang moet worden aangesloten op de koudwaterleiding. Bij aansluiting op de warmwaterleiding werkt het zuiveringsmechanisme niet goed.

Waterfi lter Kap Kap verwijderen verwijderen Waterleiding van Waterleiding van de koelkast de koelkast Waterleiding Waterleiding van de kit van de kit Geen Geen opening opening Maak los Maak los VOORZORG DA68-02710B-04.indb 21DA68-02710B-04.indb 21 13. 12. 27. 7:5513. 12. 27. 7:55Nederlands - 22 Verwijder restmateriaal uit het zuiveringsfi lter. (model met de coolselect-zone)

1. Zet de hoofdwatertoevoer AAN.

2. Laat water door de houder lopen totdat het water

helder is (circa 3 liter). De aanvankelijke donkere verkleuring van water en ijs is normaal. WATERTOEVOER DISPENSER PLAATSEN Bij model met externe leiding Onderdelen voor waterleiding installatie Sluit de waterleiding aan met koppelstuk en kraan.

1. Sluit de hoofdkraan.

2. Sluit koppelstuk “A” aan op de kraan.

Kies de plaats waar de waterzuivering moet komen (model met waterzuivering) - Zie de illustratie “LOSMAKEN” als u de watertoevoer en -afvoer van de waterzuivering tijdens installatie uit elkaar wilt halen. - Meet eerst de afstand tussen de waterzuivering en de waterkraan en snij daarna de waterslang van de waterzuivering op de juiste lengte af. KOPPELSTUK “A”KRAANKOPPELSTUKWater uitgangkantvan ZuiveringstoestelWATERINGANGKANT VAN ZUIVERINGSTOESTELLEIDINGUITGANGHOEK VAN90 GRADENWATERZUIVERINGSTOESTELLET OP Vergrendelclip Vergrendelclip Plaats Vergrendelclip nadat Plaats Vergrendelclip nadat de slang geplaatst is. de slang geplaatst is.Waterleiding bevestiger en schroevenLeidingaansluitingWaterslangZuiveringstoestel vergrendelclipWaterzuiveringGARANTIE INFORMATIEPlaatsing en gebruik van de watertoevoer valt niet onderde fabrieksgarantie van de koel/vriescombinatie of deijsmaker. Volg deze aanwijzingen zorgvuldig op.Daarmee verkleint u het risico van waterschade. NB : Als het koppelstuk niet op uw kraan past, adviseren wij ucontact op te nemen met een geautoriseerde dealer voorhet juiste aansluitmateriaal.LET OPDe waterslang moet worden aangesloten opde koudwaterleiding. Bij aansluiting oap dewarmwaterleiding werkt het zuiveringsmechanisme niet goed. DA68-02710B-04.indb 22DA68-02710B-04.indb 22 13. 12. 27. 7:5513. 12. 27. 7:5501 INRICHTEN Nederlands - 23 Maak de waterzuivering van binnen schoon (model met waterzuivering)

Open de hoofdwaterkraan en controleer of er water door de waterslang naar de afvoerwaterzuivering stroomt. - Als er geen water door de slang stroomt, controleert u of de kraan open staat en het ventiel open is. - Laat de kraan open totdat er schoon water uit komt en al het vuil dat zich tijdens fabricage heeft opgehoopt verdwenen is. De aanvankelijke donkere verkleuring van water en ijs is normaal. Bevestig de vergrendelclip van het zuiveringstoestel - Houd de vergrendelclip van het zuiveringstoestel in de juiste stand (onder het aanrecht bijvoorbeeld), en bevestig met een schroef. Bevestig het zuiveringssysteem niet op de koelkast of aan de achterkant van de koelkast. Dit kan materiële schade veroorzaken. Bevestig de waterzuivering - Bevestig de waterzuivering, zoals aangegeven in de illustratie rechts. Waterslang op de koelkast aansluiten - Verwijder het kapje van de compressor uit de koelkast. - Sluit de waterslang op het ventiel aan (zie illustratie). - Na de slang aangesloten te hebben, controleert u of hij nergens lekt (zo ja, sluit de slang opnieuw aan). - Zet het kapje van de compressor terug in de koelkast. Waterslang bevestigen - Bevestig de slang met klem “A” tegen de muur of de achterkant van de koelkast. - Als de slang goed vast zit, controleert u of de slang niet ingedeukt of beschadigd is. Achtergebleven deeltjes in de waterleiding verwijderen nadat u het fi lter hebt aangebracht.

1. Zet de hoofdwatertoevoer AAN en zet de kraan

van de waterleiding UIT.

2. Laat water door de houder lopen totdat het

water helder is (circa 3 liter). Hierdoor wordt het watertoevoersysteem gereinigd en lucht uit de leidingen verwijderd.

4. Open de koelkastdeur en let erop dat er geen

water uit het waterfi lter lekt. Een pas geïnstalleerd fi lterpatroon kan tot gevolg hebben dat er korte tijd water uit de waterdispenser spuit. Dit komt door lucht in de leiding. Het mag geen probleem voor de werking opleveren. WATERSLANG COMPRESSORKAPJE AANDRUKMOER KLEM A WATERSLANG WATERSLANG WATERZUIVERING WATER AFVOER WATERZUIVERING ZUIVERINGSTOESTEL VERGRENDELCLIP WATERSLANG ZUIVERINGSTOESTEL VERGRENDELCLIP ZUIVERINGSTOESTEL VOORZORG DA68-02710B-04.indb 23DA68-02710B-04.indb 23 13. 12. 27. 7:5513. 12. 27. 7:55Nederlands - 24

POWER FREEZE KNOP Versnelt de tijd om producten in te vriezen. Dit is handig als u nel producten die sterk aan bederf onderhevig zijn moet invriezen of als de temperatuur n de vriezer sterk gestegen is (bijvoorbeeld als de deur open is blijven staan). FREEZER KNOP Druk op de Freezer knop om de vriezer in te stellen op de door u gewenste temperatuur. U kunt de temperatuur instellen tussen -15°C (6°F) en -23ºC (-10°F). ICE TYPE KNOP Gebruik deze knop om te kiezen tussen Cubed (Blokjes), Crushed (Gemalen) of om de ijsfunctie uit te schakelen. FILTER CHANGE KNOP Als u de fi lter vervangt, drukt u 3 seconden op deze knop om het fi lterschema opnieuw in te stellen. VACATION KNOP Wanneer u op vakantie of zakenreis bent, of wanneer u de koelkast niet gebruikt, drukt u op de vakantieknop. Wanneer u de vakantieknop selecteert om de koelkast uit te schakelen, gaat de LED automatisch over van koeling naar vakantie.Het wordt sterk aanbevolen om alle etenswaren uit de koelkast te verwijderen en de deur niet open te laten wanneer u de Vakantie functie kiest.KINDERSLOTFUNTIEDoor gelijktijdig 3 seconden op de Vakantie knop en de Vriezer knop te drukken, worden alle knoppen vergrendeld.De water-en ijsdispenserhendel werken ook niet.Om deze functie te annuleren drukt u opnieuw 3 seconden op deze twee knoppen. FRIDGE KNOP Druk op de Fridge knop om de koelkast op de gewenste temperatuur in te stellen.U kunt de temperatuur instellen tussen 1°C en 7°C. FUNCTIE DEUR OPEN 1. Als de deur van de koelkast of de vriezer open is, brandt de indicator "Door Open" (Deur open).2. Als een deuralarm wordt gegenereerd doordat de deur van de koelkast of de vriezer open is, gaat de indicator "Door Open" (Deur open) knipperen.

DA68-02710B-04.indb 24DA68-02710B-04.indb 24 13. 12. 27. 7:5513. 12. 27. 7:5502 BEDIENING Nederlands - 25 Als u Power Freeze inschakelt, gebruikt uw koelvriescombinatie meer energie. Schakel de optie Power Freeze uit als u deze niet nodig hebt en schakel de diepvriezer dan terug naar de oorspronkelijk ingestelde temperatuur. Als u een grote hoeveelheid levensmiddelen wilt invriezen, schakel de Power Freeze functie dan ten minste 20 uur van tevoren in. Uitschakeling Display In de volgende gevallen wordt het Display automatisch uitgeschakeld om energie te besparen: Als er geen knop is ingedrukt, geen deuren zijn geopend of geen dispenserhendel is ingedrukt. De iconen voor Vacation en IJsklontjes / Gemalen IJs/ IJs-Uit blijven branden. Het Display wordt weer ingeschakeld als u een deur opent of als u op een knop, of op de dispenserhendel, drukt. Met uitzondering van de Ice Type knop zijn alle functieknoppen weer beschikbaar als u uw vinger loslaat van de knop die u indrukte.

De vriezertemperatuur kan worden ingesteld tussen -15°C (6°F) en -23ºC (-10°F) afhankelijk van uw persoonlijke behoeften. Druk meermalen op de Freezer knop tot de gewenste temperatuur in het display verschijnt. Denk eraan dat levensmiddelen zoals ijs bij -16ºC (4°F) smelten. De temperatuurdisplay begint bij -15°C (6°F) en -23ºC (-10°F). Als het display -23ºC (-10°F) bereikt, gaat hij verder bij -15ºC (6°F). Vijf seconden nadat de nieuwe temperatuur is ingesteld verschijnt de huidige vriezertemperatuur weer in het display. Het getal verandert echter als de vriezer zich aan de nieuwe temperatuur aanpast. Als u de BODEMPLAAT gebruikt in plaats van de onderlade, wordt de BODEMPLAAT een 2-sterren-gedeelte (Bij alle modellen). De onderste deurbak in de vriezer is een 2-sterren- gedeelte. (Modellen RSH7, RS77, RS7528, RS7527, RS54H, RS57H). De temperatuur van 2-sterren-gedeeltes is iets hoger dan in de rest van de vriezer. DE KOELKASTEMPERATUUR REGELEN De koelkasttemperatuur kan worden ingesteld tussen 7°C en 1ºC afhankelijk van uw persoonlijke behoeften. Druk meermalen op de Fridge knop tot de gewenste temperatuur in het display verschijnt. Het regelen van de koelkasttemperatuur koelkast werkt net als voor de vriezer. Druk op de Fridge knop om de koelkast op de gewenste temperatuur in te stellen. Na enkele seconden stijgt of daalt de temperatuur van de koelkast naar de zojuist ingestelde temperatuur. Dit wordt weergegeven in het digitale display. De temperatuur van vriezer of koelkast kan stijgen als de deuren te vaak worden geopend, of als een grote hoeveelheid lauw of warm eten in koelkast/vriezer wordt geplaatst. Hierdoor kan het digitale display gaan knipperen. Zodra vriezer en koelkast weer hun normaal ingestelde temperatuur hebben bereikt, stopt het knipperen. Als het display blijft knipperen, moet u waarschijnlijk de koelkast “resetten”. Haal de stekker uit het stopcontact, wacht circa 10 minuten en doe de stekker er weer in. DA68-02710B-04.indb 25DA68-02710B-04.indb 25 13. 12. 27. 7:5513. 12. 27. 7:55Nederlands - 26 VOORZORG DE IJS-EN KOUDWATERDISPENSER GEBRUIKEN Druk op de Ice Type knop om het type ijs te selecteren. IJs wordt in blokjes gemaakt. Als u “Crushed” selecteert, maalt de ijsmaker de ijsblokjes tot gemalen ijs. IJsdispenser Plaats uw glas onder de ijsuitgang en druk voorzichtig met uw glas tegen de ijsdispenserhendel. Let erop dat het glas zich onder de dispenser bevindt om te voorkomen dat het ijs eruit schiet. De waterdispenser gebruiken Plaats een glas onder de wateruitgang en druk voorzichtig met uw glas tegen de waterdispenserhendel. Let erop dat het glas zich onder de dispenser bevindt om te voorkomen dat het water eruit spat.

• Steek geen vingers, handen of ongeschikte voorwerpen in opening of ijsmaakemmer. - Dit kan persoonlijk letsel of materiële schade veroorzaken.

• Steek nooit uw vingers of een voorwerp in de opening van de waterdispenser. - Dit kan letsel veroorzaken.

• Gebruik alleen de ijsmaker die bij de koelkast is meegeleverd.

De watertoevoer naar de koelkast dient alleen door een erkende vakman te worden geïnstalleerd/aangesloten en altijd te worden aangesloten op een drinkwatertoevoer.

• Om de ijsmaker juist te gebruiken, is een waterdruk van 138~862 Kpa psi vereist.

• Als u lang op vakantie of zakenreis bent en de water- of ijsdispensers niet gebruikt, sluit dan de waterkraan. - Er kan lekkage optreden.

• Veeg overtollig vocht van de binnenkant en laat de deuren open. - Er kunnen zich onaangename geuren en schimmels vormen. No Ice Selecteer dit als u de ijsmaker wilt uitschakelenWAARSCHUWING DA68-02710B-04.indb 26DA68-02710B-04.indb 26 13. 12. 27. 7:5513. 12. 27. 7:5502 BEDIENING Nederlands - 27 <RS757*/ RS756*> <RS77* / RS54H*> (1) (1) (2) (2) (3) (3) (4) (4) (5) (5) (6) (6) (7) (7) (8) (8) (9) (9) (10) (10) (11) (11) (12) (12) (2) (2) (3) (3) (4) (4) (5) (5) (6) (6) (7) (7) (8) (8) (9) (9) (10) (10) (11) (11) DA68-02710B-04.indb 27DA68-02710B-04.indb 27 13. 12. 27. 7:5513. 12. 27. 7:55Nederlands - 28 <RS772*/RS752*/RS57H*> (2) (2) (3) (3) (4) (4) (5) (5) (6) (6) (7) (7) (9) (9) (10) (10) (11) (11) DA68-02710B-04.indb 28DA68-02710B-04.indb 28 13. 12. 27. 7:5513. 12. 27. 7:5502 BEDIENING Nederlands - 29 (1) IJsopening Steek geen vingers, handen of voorwerpen in de opening of de ijsmakeremmer. Dit kan persoonlijk letsel of materiële schade veroorzaken. (2) Legplateaus Kunnen worden gebruikt om alle soorten bevroren voedingswaren te bewaren. (3) Deurvakken Kunnen worden gebruikt voor kleine pakjes bevroren voedingswaren. (4) Laden Speciaal voor het bewaren van vlees of gedroogde voedingswaren. Voedingswaren dienen zorgvuldig in huishoudfolie of ander geschikt materiaal verpakt of in bakjes bewaard te worden. (5) Zuivelvak Wordt gebruikt voor het bewaren van kleine zuivelproducten, zoals boter of margarine, yoghurt of slagroom. (6) Legplateaus Deze zijn scheurbestendig Kunnen worden gebruikt om alle soorten voedingswaren en dranken te bewaren. Kringen op het glazen oppervlak zijn een normaal verschijnsel en kunnen in het algemeen eenvoudig met een vochtige doek verwijderd worden. (7) Eierrek De beste plaats om eieren te bewaren. Plaats het Eierrek op het plateau zodat het gemakkelijk toegankelijk is. (8) Drankstation (optioneel) Kan gebruikt worden om vaak gebruikte producten op te slaan, zoals dranken en snacks en geeft toegang tot deze producten zonder de deur van de koelkast te openen. (9) Beweegbaar plateau (wordt alleen geleverd bij bepaalde koelkastmodellen) Kan gemakkelijk met voedingsmiddelen verplaatst worden. Kan worden gebruikt voor het bewaren van alle soorten voedingswaren en dranken die u vaak gebruikt. (10) Groenten- en fruitlade Wordt gebruikt om de versheid van groente en fruit te behouden. De lade is speciaal ontwikkeld om de luchtvochtigheid in de lade te regelen. (11) Deurvakken Speciaal bestemd voor pakken melk van 1,5 liter of andere grote flessen en pakken. (12) IJsmakeremmer Ontworpen om veel ijs gemakkelijk te bewaren. Steek geen vingers, handen of voorwerpen in de opening of de ijsmakeremmer. Dit kan persoonlijk letsel of materiële schade veroorzaken. WAARSCHUWING WAARSCHUWING DA68-02710B-04.indb 29DA68-02710B-04.indb 29 13. 12. 27. 7:5513. 12. 27. 7:55Nederlands - 30 Voor meer ruimte kunt u voedsel opslaan met Guard FRE-UPP in plaats van de ijsemmer. U kunt in dat geval het ijsmakerdeksel verwijderen. Als u de ijsemmer verwijdert, verschijnt de melding ICE OFF op het display. U kunt bovendien de boven- en onderlades van het vriesvak verwijderen en de 'BODEMPLAAT' aan de onderkant van het vriesvak plaatsen. Hierdoor worden de thermische en mechanische kenmerken niet gewijzigd. Het aangegeven opslagvolume van de vriezer is berekend op basis van "Guard FRE- UPP" en "BODEMPLAAT", waarbij dus het "IJSMAKERDEKSEL", de "Bovenlade" en de "Onderlade" zijn verwijderd. GUARD FRE-UPP (Optioneel)BODEMPLAAT (Optioneel)IJSMAKERDEKSEL

• U kunt de Quick Cool functie gebruiken voor de CoolSelect Zone™.

• Door de “Quick Cool” functie kunnen 1 tot 3 fl essen drank binnen 60 minuten gekoeld worden.

Druk om deze functie uit te schakelen opnieuw op de “Quick Cool” knop. De temperatuur van de CoolSelect Zone™ keert terug naar de voorgaande temperatuur.

• Wanneer de “Quick Cool” functie beëindigd is, keert het terug naar de “Cool” temperatuurinstelling. Thaw (Ontdooien)

• Door druipen en kwaliteitsaantasting van vlees, neemt de versheid van etenswaren af.

Afhankelijk van het gewicht van het vlees, kan de dooitijd ingesteld worden op 4 uur, 6 uur, 10 uur en 12 uur.

• Wanneer de “Thaw” ontdooitijd beëindigd is, keert het scherm van de CoolSelect Zone™ terug naar de “chill” koelstatus.

• Wanneer de “Thaw” ontdooitijd beëindigd is, druipt er geen vleessap van het vlees en bevindt het zich in een halfbevroren toestand, zodat het eenvoudig gesneden kan worden.

• Druk om deze optie uit te schakelen op een willekeurige knop, behalve de “Thaw” knop.

• De ontdooitijden van vlees en vis zijn hieronder bij benadering aangegeven. (Op basis van vlees van 2,5 cm dikte) ONTDOOITIJD GEWICHT 4 uur 363 g (0,8 lb) 6 uur 590 g (0,59 kg) 10 uur 771 g (0,77 kg) 12 uur 1.000 g (1,00 kg) DA68-02710B-04.indb 30DA68-02710B-04.indb 30 13. 12. 27. 7:5513. 12. 27. 7:5502 BEDIENING Nederlands - 31 Afhankelijk van de afmeting en de dikte van het vlees en de vis, kan de dooitijd variëren. Het bovenstaande gewicht staat voor het totale voedselgewicht in de CoolSelect Zone™ Lade. Voorbeeld : De totale dooitijd voor 400 g bevroren biefstuk en 600 g bevroren kip bedraagt 10 uur. Voor de “Thaw” optie, dient het in de CoolSelect Zone™ Lade bewaarde voedsel verwijderd te worden. Zero Zone (0ºC)

• Wanneer “Zero Zone” geselecteerd is, wordt de temperatuur van de CoolSelect Zone™ Lade op 0ºC gehouden, ongeacht de ingestelde temperatuur van de koelkast.

• Dankzij de “Zero Zone” temperatuur blijven vlees en vis langer vers. Cool

• Wanneer “Cool” geselecteerd is, is de temperatuur hetzelfde als de ingestelde temperatuur van de koelkast. Het digitale scherm toont dezelfde temperatuur als die van het bedieningspaneel.

• De CoolSelect Zone™ Lade biedt een extra koelruimte. Afhankelijk van de drank, kan de koeltijd variëren. Voor de “Quick Cool” optie, dient het in de CoolSelect Zone™ Lade bewaarde voedsel verwijderd te worden. DE VRIEZERACCCESSOIRES VERWIJDEREN Reinigen en opbergen van de binnenkant van de vriezer is snel gebeurd.

1. Verwijder de glasplaat door de plaat zo ver

mogelijk uit te trekken. Til hem daarna voorzichtig op en verwijder hem.

2. Verwijder het deurvak door het met beide handen

vast te houden en het daarna voorzichtig op te tillen.

3. Verwijder de plastic lade door deze uit te trekken

en iets op te tillen.

4. IJsemmer (vriezer)

Verwijder de ijsmakeremmer door deze op te tillen en eruit te trekken.

• Pak de hendel zoals aangegeven in de fi guur

• Licht het lage gedeelte iets op

• Haal de ijsemmer er langzaam uit Zet geen kracht als u de plint verwijdert. De plint kan breken wat lichamelijk letsel kan veroorzaken. WAARSCHUWINGWAARSCHUWING DA68-02710B-04.indb 31DA68-02710B-04.indb 31 13. 12. 27. 7:5513. 12. 27. 7:55Nederlands - 32 DE KOELKASTACCESSOIRES VERWIJDEREN

1. Verwijder de morsvrije glasplaat door deze zo ver

mogelijk uit te trekken. Til hem daarna voorzichtig op en verwijder hem.

2. Verwijder de Groente- & Fruitlade door op de

inspringingen te drukken aan de linker en rechter binnenzijde van het deksel van de groentebak/ droogbak en haal hem eruit door naar voren te trekken. Houd de lade met één hand vast, licht hem iets op, terwijl u hem naar voren trekt en haal hem uit de koelkast.

3. Verwijder het deurvak voor literpakken door het

met beide handen vast te houden en het daarna voorzichtig op te tillen. Voordat u accessoires verwijdert, dient u erop te letten dat er geen voedingswaren in de weg staan. Zo mogelijk verwijdert u de voedingswaren allemaal om risico op ongevallen te voorkomen.

DE KOELKAST REINIGEN

Gebruik geen wasbenzine, verdunner of chloorhoudende producten om het apparaat te reinigen. Deze kunnen het oppervlak van het apparaat beschadigen en brand veroorzaken. Spuit geen water tegen de koelkast als de stekker in het stopcontact zit, omdat dit elektrische schokken kan veroorzaken. Reinig de koelkast niet met benzeen, verdunner of autoreinigingsmiddel vanwege brandgevaar. LAMP VERVANGEN Wanneer u een LED-lampje wilt vervangen, neemt u contact op met de onderhoudsdienst.

HET WATERFILTER VERVANGEN

Gebruik in uw SAMSUNG koel/vriescombinatie NOOIT merkloze waterfi lters om het risico van waterschade aan uw bezittingen te voorkomen.

GEBRUIK ALLEEN WATERFILTERS VAN HET

MERK SAMSUNG. SAMSUNG is niet wettelijk aansprakelijk voor schade, waaronder tevens begrepen materiële schade, door wateroverlast als gevolg van het gebruik van een merkloos waterfi lter. SAMSUNG koel/vriescombinaties zijn UITSLUITEND GESCHIKT voor SAMSUNG waterfi lters. Het “Filter Indicator”-lampje laat u weten wanneer het tijd is om uw waterfi lterpatroon te vervangen. Als het controlelampje van het fi lter rood wordt is het tijd om het fi lter te vervangen. Om u tijd te geven een nieuw fi lter aan te schaffen, gaat het oranje lampje branden vlak voordat de huidige fi lter moet worden vervangen. Door de fi lter op tijd te vervangen zorgt u voor het meest frisse, schone water uit uw koelkast. Voor binnenmodel

1. Haal de waterfi lter uit het vak en plaats een

maandcontrolesticker op de fi lter, zoals aangegeven.

2. Plaats een sticker op de fi lter gedateerd op

zes maanden in de toekomst. Bijvoorbeeld als u de waterfi lter in maart hebt vervangen, plaatst u de “SEP” (september)-sticker op de fi lter om u eraan te herinneren deze in september te vervangen. Normale levensduur van de fi lter is ca. 6 maanden. WAARSCHUWINGWAARSCHUWINGVOORZORG DA68-02710B-04.indb 32DA68-02710B-04.indb 32 13. 12. 27. 7:5513. 12. 27. 7:5502 BEDIENING Nederlands - 33

3. Verwijder daarna de vaste kap door deze

naar links te draaien.

4. Haal de bescherming van het nieuwe fi lter en

verwijder het oude fi lter.

5. Plaats het nieuwe fi lter in de fi lterbehuizing.

Draai de waterfi lter daarna voorzichtig 90º naar rechts tot deze in lijn is met het teken op het deksel, nu is de fi lter vergrendeld. Let erop dat de indicator zich in lijn met de blokkeerpositie bevindt. Niet te vast draaien. Voor buitenmodel

1. Schakel watertoevoer uit.

2. Let op de Stroomrichting op het fi lter.

3. Plaats watertoevoerslang in de ingangkant van het

fi lter totdat de slang stopt.

4. Na het insteken van de slang, vergrendelt u de

clip. De clip houdt de slang op de plek.

5. Schakel het water in en controleer op lekkages.

Indien er lekkages optreden, herhaalt u stappen 1, 2, 3, 4. Indien de lekkage blijft, stopt u gebruik en belt u uw winkelier op voor assistentie.

6. Zodra u hiermee klaar bent, houdt u de Ice Type

knop 3 seconden ingedrukt om het fi lterschema opnieuw in te stellen.

7. T enslotte spoelt u 1 liter water door de

waterdispenser. Gooi dit water weg. Let erop dat het water helder is voordat u het drinkt. Een pas geïnstalleerd fi lterpatroon kan tot gevolg hebben dat er korte tijd water uit de waterdispenser spuit. Dit komt door lucht in de leiding. Het mag geen probleem voor de werking opleveren. Bestellen van vervangende fi lters Voor reserve waterfi lterpatronen kunt u terecht bij uw Samsung-leverancier. - Interne fi lter - HAFIN2/EXP - Externe fi lter - HAFEX/EXP

Breng het merkteken in lijn met de blokkeerpositieDekselfi lterSticker(maandindicator)WATERTOEVOERINGANGKANTPERMEATSTROOMRICHTING Opmerking : Snij de waterslang recht af. Een schuinafgesneden waterslang kan lekkage veroorzaken. DA68-02710B-04.indb 33DA68-02710B-04.indb 33 13. 12. 27. 7:5513. 12. 27. 7:55Nederlands - 34 Probleem oplossen PROBLEEM OPLOSSING De koelkast werkt helemaal niet of koelt niet voldoende.

• Controleer of de stekker correct op het stopcontact is aangesloten.

• Is de temperatuur op het display correct ingesteld? Probeer een lagere temperatuur.

• Staat de koelkast in direct zonlicht of te dicht bij een warmtebron?

• Staat de achterkant van de koelkast te dicht bij de muur en kan daarom de lucht niet goed circuleren? De voedingswaren in de koelkast zijn bevroren

• Is de temperatuur op het display correct ingesteld? Probeer een hogere temperatuur.

• Is de temperatuur in de kamer te laag?

• Hebt u voedingswaren met een hoog watergehalte in het koudste gedeelte van de koelkast geplaatst? Probeer deze producten te verplaatsen naar het hoofdruimte van de koelkast en laat zze niet in de CoolSelect Zone™ lade staan. U hoort vreemde geluiden.

• Controleer of de vloer waterpas en stabiel is.

• Staat de achterkant van de koelkast te dicht bij de muur en kan daarom de lucht niet goed circuleren?

• Is er iets achter of onder de koelkast gevallen?

• U hoort een tikkend geluid van binnenuit de koelkast. Dit is normaal. Het komt omdat verschillende onderdelen samentrekken of uitzetten door de temperatuur in de koelkast. De voorste hoeken en zijkanten van de kast zijn warm; er treedt condens op.

• De warmte wordt gedeeltelijk veroorzaakt door anti-condensators die zijn geïnstalleerd in de voorste hoeken van de koelkast ter voorkoming van condensvorming.

• Staat de koelkastdeur op een kier? Er kan condensvorming optreden als de deur langere tijd open blijft staan. Er komt geen ijs uit de dispenser

• Hebt u 12 uur na installatie van de waterleiding gewacht met aanzetten van de ijsmaker?

• Is de waterleiding aangesloten en staat de afsluitkraan open?

• Hebt u de ijsfunctie handmatig uitgeschakeld? Let erop dat ijstype is ingesteld op Cubed of Crushed.

• Is er ijs in de ijsruimte?

• Is de temperatuur van de vriezer te hoog? Probeer de vriezertemperatuur te verlagen. U hoort borrelen in de koelkast.

• Dit is normaal. Het borrelen wordt veroorzaakt door koelvloeistof die door de koelkast circuleert. Er hangt een onaangename geur in de koelkast

• Let erop dat sterk ruikende voedingswaren (bijvoorbeeld: vis) luchtdicht worden verpakt.

• Maak uw koelkast regelmatig schoon en gooi bedorven of verdacht voedsel weg. De wanden van de vriezer vriezen aan.

• Is de ventilator geblokkeerd? Verwijder eventuele voorwerpen die de vrije luchtdoorstroming obstrueren.

• Zorg dat er genoeg ruimte is tussen opgeslagen voedingswaren, zodat er voldoende ventilatie is

• Is de vriezerdeur goed gesloten? Waterdispenser werkt niet.

• Is de waterleiding aangesloten en staat de afsluitkraan open?

• Is de waterleiding verbogen of ingedeukt? Zorg ervoor dat de buizen niet afgekneld worden.

• Is het waterreservoir bevroren, doordat de koeltemperatuur te laag is? Selecteer een hogere instelling op de hoofddisplay. DA68-02710B-04.indb 34DA68-02710B-04.indb 34 13. 12. 27. 7:5513. 12. 27. 7:55memo DA68-02710B-04.indb 35DA68-02710B-04.indb 35 13. 12. 27. 7:5513. 12. 27. 7:55Limieten omgevingstemperatuur Deze koelkast is ontworpen om in omgevingstemperatuur te functioneren gespecifi - ceerd in de temperatuurklasse aangegeven op het typeplaatje. Klasse Symbol Bereik omgevingstemperatuur (°C) Uitgebreid gematigd SN +10 tot +32 Gematigd N +16 tot +32 Subtropisch ST +16 tot +38 Tropisch T +16 tot +43 Interne temperaturen kunnen worden beïnvloed door factoren als de plaats van de koelkast, de omgevingstemperatuur en hoe vaak de koelkast geopend en gesloten wordt. Pas de temperatuur zover aan als nodig is om deze factoren te compenseren. NETHERLANDS TEL. 0900-SAMSUNG (0900-7267864) (0,10/Min) www.samsung.com Samsung Electronics Benelux B.V. Olof Palmestraat 10, Delft postbus 681, 2600 AR Delft LUXEMBURG TEL. 261 03 710 www.samsung.com Samsung Electronics Benelux B.V. Airport Plaza, Geneva Building Leonardo Da Vincilaan 19 1831 Diegem België BELGIUM TEL. 0032 (0)2 201 24 18 www.samsung.com/be (Dutch) www.samsung.com/be_fr (French) Samsung Electronics Benelux B.V. Airport Plaza, Geneva Building Leonardo Da Vincilaan 19 1831 Diegem België Netherlands Correcte verwijdering van dit product (elektrische & elektronische afvalapparatuur) (Van toepassing in landen waar afval gescheiden wordt ingezameld) Dit merkteken op het product, de accessoires of het informatiemateriaal duidt erop dat het product en zijn elektronische accessoires (bv. lader, headset, USB-kabel) niet met ander huishoudelijk afval verwijderd mogen worden aan het einde van hun gebruiksduur. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u deze artikelen van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen wordt bevorderd. Huishoudelijke gebruikers moeten contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze deze artikelen milieuvriendelijk kunnen laten recyclen. Zakelijke gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomst nalezen. Dit product en zijn elektronische accessoires mogen niet met ander bedrijfsafval voor verwijdering worden gemengd. DA68-02710B-04 DA68-02710B-04.indb 36DA68-02710B-04.indb 36 13. 12. 27. 7:5513. 12. 27. 7:55
