SGI59A16 - Vaatwassers BOSCH - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING SGI59A16 BOSCH

Inhoud Veiligheidsvoorschriften 70. . . . Kennismaking met het apparaat 71 Wateronthardingsinstallatie 72. Zout bijvullen 73. . . . . . . . . . . . . Vullen met glansspoelmiddel 74 Ongeschikt servies 75. . . . . . . . Serviesgoed sorteren 76. . . . . . Afwasmiddelen 79. . . . . . . . . . . . Programma-overzicht 81. . . . . . Afwassen 82. . . . . . . . . . . . . . . . Extra functies * 84. . . . . . . . . . . . Schoonmaken en onderhoud 84 Opsporing van storingen 86. . . . Inschakelen van de Servicedienst 88 Aanwijzingen 89. . . . . . . . . . . . . Installatie 90. . . . . . . . . . . . . . . . .de

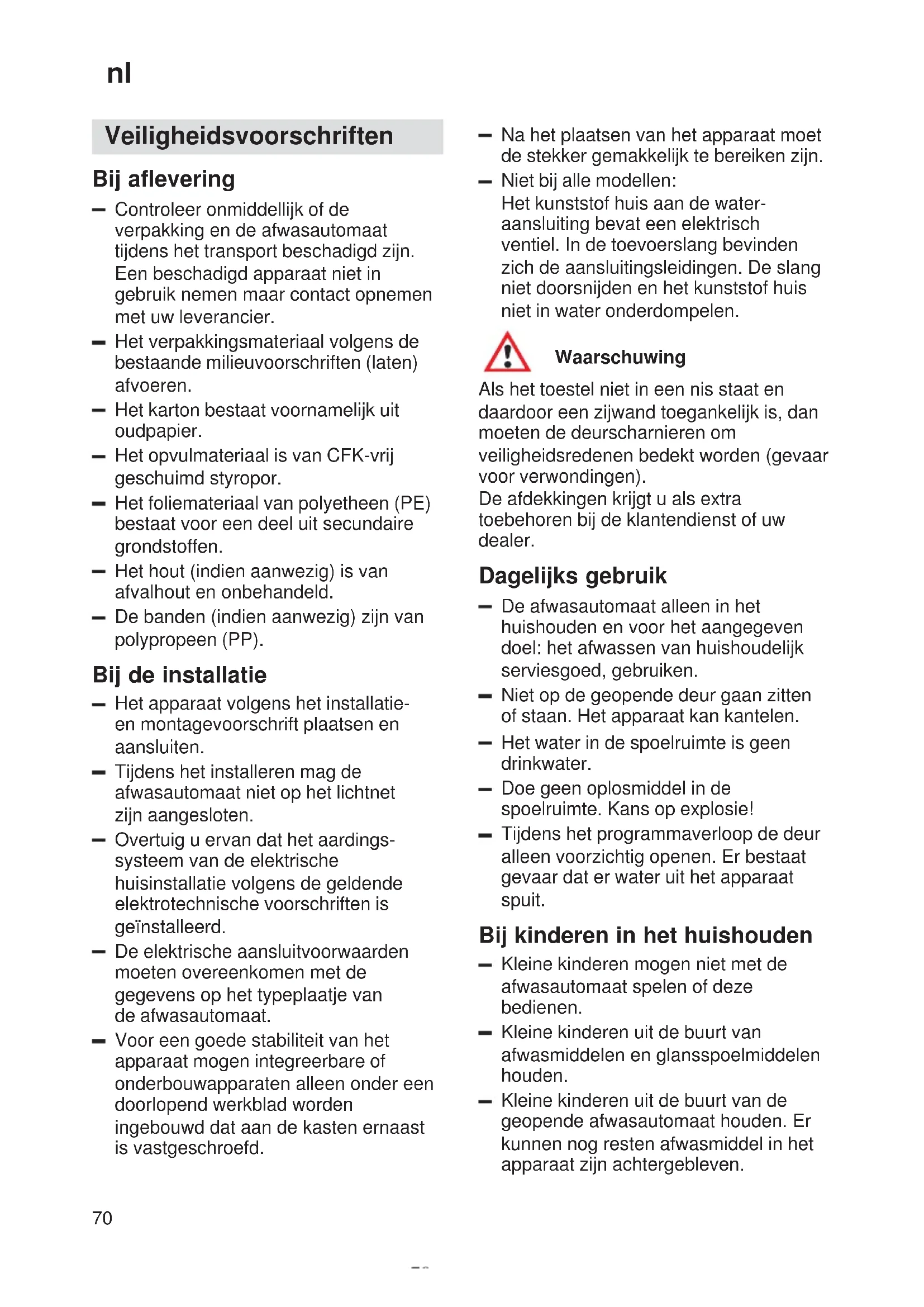

Veiligheidsvoorschriften Bij aflevering Controleer onmiddellijk of de verpakking en de afwasautomaat tijdens het transport beschadigd zijn. Een beschadigd apparaat niet in gebruik nemen maar contact opnemen met uw leverancier. Het verpakkingsmateriaal volgens de bestaande milieuvoorschriften (laten) afvoeren. Het karton bestaat voornamelijk uit oudpapier. Het opvulmateriaal is van CFK-vrij geschuimd styropor. Het foliemateriaal van polyetheen (PE) bestaat voor een deel uit secundaire grondstoffen. Het hout (indien aanwezig) is van afvalhout en onbehandeld. De banden (indien aanwezig) zijn van polypropeen (PP). Bij de installatie Het apparaat volgens het installatie- en montagevoorschrift plaatsen en aansluiten. Tijdens het installeren mag de afwasautomaat niet op het lichtnet zijn aangesloten. Overtuig u ervan dat het aardings- systeem van de elektrische huisinstallatie volgens de geldende elektrotechnische voorschriften is geïnstalleerd. De elektrische aansluitvoorwaarden moeten overeenkomen met de gegevens op het typeplaatje van de afwasautomaat. Voor een goede stabiliteit van het apparaat mogen integreerbare of onderbouwapparaten alleen onder een doorlopend werkblad worden ingebouwd dat aan de kasten ernaast is vastgeschroefd. Na het plaatsen van het apparaat moet de stekker gemakkelijk te bereiken zijn. Niet bij alle modellen: Het kunststof huis aan de water- aansluiting bevat een elektrisch ventiel. In de toevoerslang bevinden zich de aansluitingsleidingen. De slang niet doorsnijden en het kunststof huis niet in water onderdompelen. Waarschuwing Als het toestel niet in een nis staat en daardoor een zijwand toegankelijk is, dan moeten de deurscharnieren om veiligheidsredenen bedekt worden (gevaar voor verwondingen). De afdekkingen krijgt u als extra toebehoren bij de klantendienst of uw dealer. Dagelijks gebruik De afwasautomaat alleen in het huishouden en voor het aangegeven doel: het afwassen van huishoudelijk serviesgoed, gebruiken. Niet op de geopende deur gaan zitten of staan. Het apparaat kan kantelen. Het water in de spoelruimte is geen drinkwater. Doe geen oplosmiddel in de spoelruimte. Kans op explosie! Tijdens het programmaverloop de deur alleen voorzichtig openen. Er bestaat gevaar dat er water uit het apparaat spuit. Bij kinderen in het huishouden Kleine kinderen mogen niet met de afwasautomaat spelen of deze bedienen. Kleine kinderen uit de buurt van afwasmiddelen en glansspoelmiddelen houden. Kleine kinderen uit de buurt van de geopende afwasautomaat houden. Er kunnen nog resten afwasmiddel in het apparaat zijn achtergebleven.nl

• niet bij alle modellen Bekijk eerst de afbeeldingen in de omslag. 40 Kinderbeveiliging inschakelen 41 Deur met ingeschakelde kinderbeveiliging openen 42 Kinderbeveiliging uitschakelen Bij schade Reparaties mogen alleen door een vakkundig monteur worden uitgevoerd. Bij reparaties mag het apparaat niet op het lichtnet zijn aangesloten. Stekker uit het stopcontact trekken of de zekering in de meterkast uitschakelen. Alleen aan de stekker trekken, niet aan de aansluitkabel. Kraan dichtdraaien. Bij het afvoeren van het apparaat Afgedankte apparaten onmiddellijk onbruikbaar maken waardoor ongevallen worden voorkomen. Stekker uit het stopcontact trekken, aansluitkabel doorknippen en de deursluiting onklaar maken. Het apparaat volgens de bestaande milieuvoorschriften (laten) afvoeren. Waarschuwing Kinderen kunnen in het toestel ingesloten raken (verstikkingsgevaar) of in andere situaties terechtkomen. Daarom: Stekker uittrekken, netkabel afsnijden en weggooien. Deurslot zodanig kapot maken dat de deur niet meer sluit. Kennismaking met het apparaat De afbeeldingen van het bedieningspaneel en van de binnenkant van het apparaat zijn op de laatste uitklapbare bladzijde van deze brochure afgedrukt. A.u.b. vóór het lezen deze bladzijde openklappen. Bedieningspaneel 1 Hoofdschakelaar 2 Toets starttijd kiezen 3 Cijferindicatie/ programmaverloopindicatie 4 Indicatie zout bijvullen 5 Indicatie glansspoelmiddel bijvullen 6 Handgreep voor het openen van de deur 7 Programmatoetsen 8 Extra functies *

• niet bij alle modellennl

Binnenkant van het apparaat

Bovenste servieskorf met etagère

Extra bestekkorf voor de bovenste servieskorf *

Zoutreservoir met bijvul-indicatie *

Onderste servieskorf

Reservoir voor glansspoelmiddel met bijvulindicatie

• niet bij alle modellen Inkopen voordat u het apparaat voor het eerst in gebruik neemt: – zout – afwasmiddel – glansspoelmiddel Gebruik enkel producten die geschikt zijn voor de vaatwasmachine. Wateronthardingsinstallatie Voor een goed afwasresultaat heeft de afwasautomaat zacht water, d.w.z. water met weinig kalk nodig. Anders zetten zich witte kalkresten op het serviesgoed en de binnenkant van de spoelruimte af. Leidingwater met een te hoge hardheidsgraad moet voor gebruik in de afwasautomaat onthard, d.w.z. ontkalkt worden. Dit gebeurt met behulp van speciaal zout in de wateronthardingsinstallatie van de afwasautomaat. De instelling en daarmee de benodigde hoeveelheid zout zijn afhankelijk van de hardheidsgraad van het leidingwater. Instellen van de wateronthardingsinstallatie (zie korte handleiding)nl

Zout bijvullen Werking van het zout Tijdens het afwassen wordt het zout automatisch uit het zoutreservoir in de wateronthardingsinstallatie gespoeld waar de kalk wordt opgelost. De kalkhoudende oplossing wordt uit de afwasautomaat gepompt. Daarna functioneert het onthardingssysteem weer. Het regenereren functioneert alleen als het zout in het water is opgelost. De schroefdop van het voorraadreservoir 24 openen. Voordat u het apparaat voor het eerst in gebruik neemt: ca. 1 l water in het zoutreservoir gieten. Gebruik hiervoor de meegeleverde doseerhulp. Het zoutreservoir hierna met zoveel zout (geen tafelzout) vullen tot het vol is (max. 1,5 kg). Als u het reservoir met zout vult, wordt het water verdrongen en loopt het weg. Daarom moet dit altijd onmiddellijk vóór het inschakelen van de afwasauto- maat gebeuren. (Om corrosie te voorkomen.) Hiermee bereikt u dat de overlopende zoutoplossing direct wordt verdund en weggespoeld. Verwijder vervolgens de zoutresten rond de vulopening en schroef het reservoir dicht. De schroefdop niet schuin erop draaien. De indicatie zout bijvullen 4 op het bedieningspaneel brandt eerst en gaat na enige tijd uit als zich een voldoende zoutconcentratie heeft gevormd. Attentie Bij het instellen op mag u geen regenereerzout gebruiken omdat er tijdens het afwassen geen zout verbruikt wordt. De indicatie voor zout is uitgeschakeld. Bij het instellen op tot moet het zoutreservoir met zout worden gevuld. Attentie! Het zoutreservoir nooit met afwasmiddel vullen. Hierdoor gaat de onthardingsinstallatie kapot. Indicatie zout bijvullen Zodra in het bedieningspaneel de indicatie zout bijvullen 4 brandt, moet u onmiddellijk vóór de volgende afwasbeurt zout bijvullen.nl

Vullen met glansspoelmiddel Glansspoelmiddel wordt gebruikt om de glazen helder en het serviesgoed zonder strepen te laten opdrogen. Deksel van het voorraadreservoir voor glansspoelmiddel 29 openklappen. Druk hiertoe op de markering op het deksel en open tegelijkertijd het deksel met het bedieningslipje . Glansspoelmiddel in de vulopening gieten tot de indicatie donker wordt. Deksel sluiten tot u een klik hoort. Attentie! Gebruik alleen glansspoelmiddel dat geschikt is voor huishoudelijke afwasautomaten. Gemorst glansspoelmiddel kan bij de volgende afwasbeurt tot overmatige schuimvorming leiden. Het ernaast gegoten glansspoelmiddel daarom met een doekje verwijderen. Instellen van de juiste dosering van glansspoelmiddel De dosering van de hoeveelheid glansspoelmiddel kan traploos worden ingesteld. De instelknop is door de fabriek op 4 ingesteld. Verander de instelling van de instelknop voor glansspoelmiddel als er strepen (draaien in richting –) of watervlekken (draaien in richting +) op het serviesgoed achterblijven.

Instelknop voor glansspoelmiddel Indicatie glansspoelmiddel bijvullen Zolang de indicatie glansspoelmiddel bijvullen op het bedieningspaneel 5 (niet bij alle modellen) of bij de doseerinrichting 29 donker is, is er genoeg glansspoelmiddel aanwezig. Indicatie glansspoelmiddel bijvullennl

Ongeschikt servies In uw afwasautomaat mag u het volgende niet afwassen: Bestek en servies met houten onderdelen. Ze logen uit en worden lelijk; ook de gebruikte lijm is niet bestand tegen de optredende temperaturen. Gevoelige gedecoreerde glazen, kunstnijverheidsservies en -vazen, speciaal antiek of niet meer te vervangen serviesgoed. De decoraties waren nog niet bestand tegen het afwassen in een afwasautomaat. Niet geschikt zijn bovendien kunststof voorwerpen die gevoelig zijn voor heet water, koperen en tinnen serviesgoed. Geglazuurd serviesgoed met decoraties en voorwerpen van zilver en aluminium kunnen bij het afwassen gaan verkleuren of verbleken. Ook sommige soorten glas (bijv. voorwerpen van kristal) kunnen dof worden nadat ze vele malen zijn afgewassen. Verder hoort materiaal dat water absorbeert, zoals sponzen en doeken, niet in de afwasautomaat thuis. Tip: Koop voortaan alleen nog serviesgoed waarbij staat aangegeven dat het geschikt is voor de afwasautomaat. Attentie! Serviesgoed dat bevuild is met as, kaarsvet, smeerolie of verf mag niet in de afwasautomaat worden afgewassen. Schade aan glas en serviesgoed Oorzaken: glassoort en fabricagewijze van het glas; chemische samenstelling van het afwasmiddel; temperatuur van het water en programmaduur van de afwasautomaat. Advies: gebruik glas en porcelein dat door de fabricant aangeduid wordt als geschikt voor afwasautomaten. Gebruik afwasmiddel dat het serviesgoed ontziet. U kunt dit informeren bij de fabricant van het afwasmiddel. Kies een programma met een zo laag mogelijke temperatuur en een korte programmaduur. Om beschadigingen te voorkomen glas en bestek na afloop van het programma zo snel mogelijk uit de afwasautomaat halen.nl

Serviesgoed sorteren Serviesgoed inruimen Grove etensresten verwijderen.Voorspoelen onder stromend water is nietnodig.Het serviesgoed als volgt inruimen:alle soorten vaatwerk zoals kopjes,glazen, pannen etc. met de openingnaar beneden zetten.Serviesgoed met een ronding of eenholte schuin in de servieskorf zettenzodat het water er vanaf kan lopen.Het serviesgoed moet stevig staan enmag niet wankelen.De twee sproeiarmen moetenongehinderd kunnen ronddraaien.Heel kleine stukken kunnen niet in demachine gewassen worden omdat zemakkelijk uit de manden kunnen vallen. Vaatwerk uit de machine halen Om te vermijden dat waterdruppels van debovenste mand op het vaatwerk in deonderste mand vallen, is het aan te radenom eerst de onderste en dan de bovenstemand te legen. Kopjes en glazen Bovenste servieskorf 20

• niet bij alle modellen Pannen Onderste servieskorf 27 Bestek Bestek altijd ongesorteerd met het eetvlaknaar boven inruimen (wees voorzichtigmet messenlemmets). Op deze manierkan de sproeistraal elk stuk bestek beterbereiken.Om verwondingen te voorkomen: lange enpuntige voorwerpen en messen op deetagère (bij sommige modellen) of op demessen-etagère (tegen meerprijs) leggen. Omklapbare bordensteunen *
• niet bij alle modellenDe bordensteunen zijn omklapbaarwaardoor pannen en schalen practischerkunnen worden ingeruimd.nl

Bakplaat-sproeikop *

• niet bij alle modellen Bekijk eerst de afbeeldingen in de omslag. Grote bakplaten of roosters kunt u met behulp van de bakplaatĆsproeikop reinigen: bovenste servieskorf eruit halen en de sproeikop erin zetten zoals afgebeeld. De bakplaten volgens de afbeelding inruimen, zodat de sproeistraal alle delen kan bereiken (maximaal 4 bakplaten en 2 roosters). Messen-etagère *

• niet bij alle modellen De etagère *

• niet bij alle modellen Hoge glazen en glazen op een hoge voet niet tegen het servies maar tegen de rand van de etagère laten leunen. Lange voorwerpen, voorsnij- en slacouverts, pollepels of messen op de etagère leggen zodat de sproeiarmen ongehinderd kunnen ronddraaien. U kunt de etagère naar wens in- en uitklappen. Verstellen van de korfhoogte *

• niet bij alle modellen 86cm 81cm Ø max. 30/*25cm Ø max. 20/*25cm Ø max. 34/*29cm Ø max. 20/*25cm De bovenste servieskorf kan – indien gewenst – in de hoogte versteld worden om in de bovenste of in de onderste servieskorf meer ruimte te maken voor hoger serviesgoed. Afhankelijk van de uitvoering van de bovenste servieskorf in uw model afwasautomaat kunt u kiezen uit een van de volgende manieren om te werk te gaan:nl

bovenste servieskorf met boven en onder een paar rollen De bovenste servieskorf uittrekken. De bovenste servieskorf eruit halen en op de bovenste resp. onderste rollen weer inhangen. Bovenste servieskorf met hendels aan de zijkant (Rackmatic) De bovenste servieskorf uittrekken. Om de korf te laten zakken: de twee hendels links en rechts aan de buitenkant van de korf één voor één naar binnen drukken. Hierbij altijd de korf aan de zijkant met één hand aan de bovenste rand vasthouden. Hiermee voorkomt u dat de korf plotseling naar beneden valt (waardoor het serviesgoed beschadigd kan worden). Om de korf op te tillen: de korf aan de zijkant aan de bovenste rand vastpakken en naar boven trekken. Overtuig u ervan dat de korf – voordat u hem weer in het apparaat schuift – aan beide zijden op dezelfde hoogte staat. Anders kan de deur van het apparaat niet dicht en heeft de bovenste sproeiarm geen verbinding met het aansluitpunt van de watertoevoer.nl

Afwasmiddelen Attentie U kunt in uw afwasautomaat de in de handel verkrijgbare vloeibare of poedervormige afwasmiddelen, resp. tabletten gebruiken (geen hand- afwasmiddel!). Er zijn momenteel drie soorten afwasmiddel verkrijgbaar:

1. met fosfaat en chloor

2. met fosfaat en zonder chloor

3. zonder fosfaat en zonder chloor

Bij gebruik van afwasmiddel zonder fosfaat kan er bij hard leidingwater eerder witte aanslag op het serviesgoed en de wanden van de spoelruimte ontstaan. U kunt dit vermijden door een grotere hoe- veelheid afwasmiddel te doseren. Afwasmiddel zonder chloor heeft een geringere bleekwerking. Dit kan leiden tot een versterkte aanslag van thee of tot verkleuringen op kunststof onderdelen. De oplossing in dit geval: – het gebruik van een sterker afwasprogramma of – het doseren van een grotere hoeveelheid afwasmiddel of – het gebruik van een afwasmiddel met chloor. Of een afwasmiddel geschikt is voor zilveren voorwerpen vindt u op de verpakking van het afwasmiddel. Heeft u nog andere vragen, dan raden wij u aan contact op te nemen met de fabrikant van het afwasmiddel. Afwasmiddelbakje met doseerhulp De indeling in het afwasmiddelbakje biedt hulp bij de juiste dosering van het afwasmiddel. Het afwasmiddelbakje bevat bij de onderste lijn 15 ml afwasmiddel en bij de middelste lijn 20 ml. Een vol afwasmiddel- bakje bevat 40 ml afwasmiddel. 40 ml 25 ml 15 ml Attentie! Als het afwasmiddelbakje nog dicht is: vergrendeling opzij drukken om het te openen. Vullen met afwasmiddel Het afwasmiddelbakje 30 met afwasmiddel vullen. Neem voor een juiste dosering de gegevens van de fabrikant op de verpakking van het afwasmiddel in acht. Bij het programma „Intensief” ca. 10–15 ml afwasmiddel extra op de deur van het apparaat strooien.nl

Besparingstip Bij het mono-afwassysteem resp. als het serviesgoed niet erg vuil is, kunt u normalerwijze volstaan met minder afwas- middel dan is aangegeven. Deksel van het afwasmiddelbakje sluiten: (1) deksel dichtschuiven en tot slot (2) licht erop drukken zodat de sluiting hoorbaar vastklikt. Bij gebruik van tabletten vindt u op de verpakking waar u de tabletten moet gebruiken (bijv. in de bestekkorf, het afwasmiddelbakje etc.). Let erop dat ook bij gebruik van tabletten het deksel van het afwasmiddelbakje gesloten is. ATTENTIE ! BELANGRIJKE AANWIJZINGEN

GECOMBINEERDE REINIGINGSPRODUCTEN Neem bij het gebruik van zogenaamde gecombineerde reinigingsproducten die het gebruik van bijv. glansspoelmiddel of zout overbodig moeten maken, de volgende belangrijke aanwijzingen in acht: Sommige producten met geïntegreerd glansspoelmiddel werken alleen in bepaalde programma’s optimaal. Bij apparaten met automatische programma’s hebben dergelijke producten meestal niet het gewenste effect. Producten die het gebruik van regenereerzout overbodig maken, kunnen alleen binnen een bepaald waterhardheidsbereik gebruikt worden. Als u deze gecombineerde producten wilt gebruiken, lees dan de gebruiksaanwijzing van deze producten of eventuele aanwijzingen op de verpakking nauwkeurig door! Neem in geval van twijfel contact op met de fabrikant van het reinigingsmiddel, vooral als: het serviesgoed na afloop van het programma erg nat is. er kalkaanslag ontstaat. Bij klachten die direct verband houden met het gebruik van deze producten, kunnen wij niet aansprakelijk gesteld worden!nl

Programma-overzicht In dit overzicht staat het maximaal mogelijke aantal programma’s vermeld. De bij uw apparaat behorende programma’s kunt u op het bedieningspaneel aflezen. Soort serviesgoed bijv. porcelein, pannen, bestek, glazen, etc. Soort etensresten bijv. van Hoeveelheid etensresten Toestand van de etensresten Afwas- programma’s Programma- verloop Ongevoelig Soep, soufflé, saus, aardappelen, deegwaren, rijst, eieren, gebraden gerechten Soep, aardappelen deegwaren, rijst, eieren, gebraden gerechten veel heel weinig erg aange- koekt Intensief 70° Eco 50° Snel 35° Voor- spoelen Naspoelen70°DrogenDrogenDrogen Tussen-spoelenTussen-spoelenNaspoelen55°Reinigen35°Naspoelen65°Reinigen50° Afspoelen als het serviesgoed enkele dagen tot de afwas in het apparaat bewaard wordt. Voorspoelen Gemengd Gevoelig Gemengd Glas 40° VoorspoelenReinigen40° Tussen-spoelenNaspoelen55°Drogen Koffie, gebak, melk, worst, koude dranken, salade weinig aangekoekt Tussen-spoelenVoorspoelen50°Reinigen70°Tussen-spoelenTussen-spoelen Auto 55_ /65_ weinig gemiddeld Het programmaverloop wordt,afhankelijk van de belading van degraad van vervuiling van het servies–goed, geoptimeerd en aangepastVoorspoelen Programmakeuze Aan de hand van het soort en de hoeveelheid serviesgoed, resp. van de etensresten kunt u in het programma- overzicht het juiste door u in te stellen programma vinden. De bijbehorende programmagegevens vindt u in de korte handleiding.nl

Afwassen Besparingstip Bij een niet vol beladen machine kunt u meestal gebruik maken van een minder sterk programma. Programmagegevens De programmagegevens hebben betrekking op normale omstandigheden. Door: verschillen in de hoeveelheid serviesgoed de temperatuur van het toegevoerde water de druk in de waterleiding de omgevingstemperatuur toleranties in de netspanning en de onvermijdelijke toleranties in het apparaat (bijv. temperatuur, hoeveelheid water, ...) kunnen grotere afwijkingen optreden. De waarden van het waterverbruik hebben betrekking op instelwaarde 4 van de waterhardheid. Aqua-Sensor De Aqua-Sensor is een optisch meetsysteem waarmee de vertroebeling van het afwaswater wordt gemeten. Met infrarood licht kan de vervuiling van het water door losgeweekte etensresten, zoals ei, vet en havermout, herkend worden. De Aqua-Sensor werkt in alle programma’s met voorspoelen. Als na afloop van het voorspoelen het afwaswater nog „schoon” is, dan wordt het water verder gebruikt voor de aansluitende reinigingsfase. Is het water te vuil, dan wordt het afgepompt en door vers water vervangen. Op deze manier wordt het waterverbruik bij „geringe” vervuiling van het serviesgoed met ca. 4 liter water verminderd. Inschakelen van het apparaat Hoofdschakelaar 1 inschakelen. De indicaties van het laatst gekozen programma branden. Dit programma begint als u geen andere programmatoets hebt ingedrukt. Het programmaverloop start automatisch. Einde van het programma Het programma is afgelopen als er op de cijferindicatie 3 een verschijnt. Uitschakelen van het apparaat Enkele minuten na afloop van het programma: Hoofdschakelaar 1 uitschakelen. Kraan dichtdraaien (niet van toepassing bij apparaten met Aqua-Stop). Na afkoeling het serviesgoed uit het apparaat halen. Onderbreking van het programma Hoofdschakelaar 1 uitschakelen. De lichtindicatie gaat uit. Het programma blijft opgeslagen in het geheugen. Bij aansluiting op warm water of als de machine al is opgewarmd en de deur van het apparaat geopend werd, de deur eerst een paar minuten op een kier laten staan en daarna dichtdoen. Anders kan door expansie de deur van het apparaat openspringen. Om het programma door te laten gaan: hoofdschakelaar weer inschakelen.nl

Starttijd kiezen U kunt het programma tot 19 uur later (in stappen van een uur) laten starten. Apparaat inschakelen. Onmiddellijk de toets starttijd kiezen 2 indrukken. De cijferindicatie 3 springt op . De toets starttijd kiezen net zolang indrukken tot de aangegeven tijd aan uw wens voldoet. Om de gekozen starttijd te wissen: toets starttijd kiezen net zolang indrukken tot op de cijfer-indicatie verschijnt. Tot de starttijd kunt u het programma willekeurig veranderen. Resttijdindicatie De resttijdindicatie corrigeert zichzelf. Aan het begin van het programma geeft deze de vermoedelijke duur van het programma aan. Deze tijd is gebaseerd op het ervoor gebruikte programma resp. op de duur van het programma bij het testen in de fabriek. Tijdens het programmaverloop wordt de tijd tot het einde van het programma aangegeven. Hierbij wordt de resttijd, afhankelijk van de temperatuur van het toegevoerde water en van de hoeveelheid serviesgoed, gecorrigeerd. Intensief drogen Door de functie „intensief drogen” te activeren bereikt u door een hogere temperatuur tijdens het naspoelen een nog beter droogresultaat. Programmatoets A ingedrukt houden en de hoofdschakelaar 1 inschakelen. Beide toetsen loslaten. Op de cijferindicatie 3 knippert een (aan) of een (uit). Om de instelling te veranderen de programmatoets A indrukken. Hoofdschakelaar 1 uitschakelen. De instelling blijft in het geheugen opgeslagen. Programma afbreken (Reset) Alleen als de hoofdschakelaar is ingeschakeld: Programmatoetsen A en C gedurende ca. 3 sec. tegelijkertijd indrukken. De cijfer-indicatie geeft aan. Deur sluiten. Het programma is binnen ca. 1 minuut afgelopen. Hoofdschakelaar 1 na afloop van het programma uitschakelen. Afwasmiddelbakje 30 sluiten. Om een nieuw programma te starten de hoofdschakelaar 1 weer inschakelen en het gewenste programma kiezen. Wijzigen van het programma Nadat u het apparaat hebt ingeschakeld, kunt u binnen 2 min. een ander programma instellen. Als het programma hierna gewijzigd moet worden, dan worden eerst de al gestarte programma-onderdelen (bijv. reinigen) afgewerkt. De nieuw aangegeven resttijd bestaat uit de resttijd van het vorige programma-onderdeel en de resttijd van het nieuw gekozen programma.nl

• niet bij alle modellen Inweken * Het extra programma inweken loopt vóórhet hoofdprogramma af. In dit extraprogramma kan in de onderste servieskorfserviesgoed (bijv. pannen, schalen etc.)worden ingeweekt en voorgespoeld. Als uwilt inweken moet u vóór het starten vanhet programma de toets „Inweken”indrukken. Wij raden u aan ca. 5 gafwasmiddel extra op de deur van hetapparaat te strooien. Tijdverkorting * Door de toets „Tijdverkorting” in te drukkenworden de droogfase en de afwastijdverkort. Het afwas- en droogresultaatworden door de tijdverkorting verminderd. Afwassen in de bovenste servieskorf * Bij een kleine afwas (bijv. glazen, kopjes,borden) vult u alleen de bovensteservieskorf en schakelt u het programma„bovenste servieskorf” in. Hierbij moet deonderste servieskorf leeg zijn. Om af tewassen iets minder afwasmiddelgebruiken dan wordt aangeraden bij eenvolle belading van de afwasautomaat. Afwassen in de onderste servieskorf * Bij een kleine afwas (bijv. borden, pannen,schalen) vult u alleen de ondersteservieskorf en schakelt u het programma„onderste servieskorf” in. Hierbij moet debovenste servieskorf leeg zijn. Om af tewassen iets minder afwasmiddelgebruiken dan wordt aangeraden bij eenvolle belading van de afwasautomaat. Schoonmaken en onderhoud Regelmatige controle en onderhoud vanhet apparaat dragen ertoe bij defecten tevoorkomen. Dit bespaart u tijd en ergernis.Daarom moet u af en toe deafwasautomaat goed controleren. Algemene toestand van de machine Spoelruimte controleren op aanslag vanvet en kalk.Als u zulke aanslag aantreft:afwasmiddelbakje met afwasmiddelvullen. Het apparaat zonderserviesgoed in het programma met dehoogste afwastemperatuur starten.Deurafdichting schoonmaken:de deurafdichting regelmatig met eenvochtig doekje afnemen om resten vuilte verwijderen. Speciaal zout Controleer de indicatie zout bijvullen 4 .Indien nodig zout bijvullen. Glansspoelmiddel Controleer de indicatie glansspoelmiddelbijvullen op het bedieningspaneel 5resp. de indicatie in het voorraadreservoir29 . Indien nodig glansspoelmiddelbijvullen. Zeven De zeven 25 zorgen ervoor dat groveetensresten in het spoelwater niet in deafvoerpomp terechtkomen. Door dezeetensresten kunnen de zeven verstoptraken.Het zeefsysteem bestaat uit eenzeefcylinder, een vlakke fijne zeef en –afhankelijk van het type apparaat –tevens uit een microzeef (*).Na elke afwasbeurt de zeven opetensresten controleren.Na het losdraaien van de zeefcylinderkunt u het zeefsysteem eruit halen.Etensresten verwijderen en de zevenonder stromend water schoonmaken.nl

Bij de montage: het zevensysteem erin zetten en met de zeefcylinder vastschroeven. Sproeiarmen Kalk en etensresten in het spoelwater kunnen de sproei-openingen en de lagers van de sproeiarmen 22 en 23 blokkeren. Sproeiopeningen van de sproeiarmen op verstopping door etensresten con- troleren. Eventueel de onderste sproeiarm 23 naar boven eraf trekken. Bovenste sproeiarm 22 eraf schroeven. Sproeiarmen onder stromend water schoonmaken. Sproeiarmen weer vastdrukken resp. vastschroeven.

Opsporing van storingen Kleine storingen zelf verhelpen De meest voorkomende storingen in het dagelijks gebruik van het apparaat kunt u zelf verhelpen zonder de hulp van de Servicedienst in te roepen. Hiermee bespaart u kosten en bent u ervan zeker dat u het apparaat weer snel kunt gebruiken. Het volgende overzicht kan u erbij helpen de oorzaken van de ontstane storingen vinden. Storingen ... bij het inschakelen Het apparaat start niet. De zekering van de huisinstallatie is niet in orde. De stekker zit niet in het stopcontact. De deur van het apparaat is niet goed dicht. De kraan is niet open. De zeef aan de watertoevoerslang is verstopt. Apparaat uitschakelen en de stekker uit het stopcontact trekken. Kraan dichtdraaien. Hierna de zeef schoonmaken die zich aan de aansluiting van de toevoerslang bevindt. Tenslotte het apparaat weer op het elektriciteitsnet aansluiten, kraan opendraaien en het apparaat inschakelen. Attentie! Denk eraan: reparaties mogen alleen door een vakkundig monteur worden uitgevoerd. Ondeskundige reparaties kunnen aanzienlijke schade en gevaar voor de gebruiker opleveren. ... aan het apparaat de onderste sproeiarm draait moeilijk Sproeiarm door kleine deeltjes of etensresten geblokkeerd. Deksel van het afwasmiddelbakje kan niet gesloten worden Doseerreservoir te vol. Mechanisme door vastgeplakte afwasmiddelresten geblokkeerd. Controlelampjes gaan na de afwas niet uit Hoofdschakelaar nog ingeschakeld. Er kleven na de afwas resten afwasmiddel in het reservoir Reservoir was bij het vullen vochtig, alleen een droog reservoir met afwasmiddel vullen. Na afloop van het programma blijft er water in het apparaat staan De afvoerslang is verstopt of geknikt. De afvoerpomp is geblokkeerd. De zeven zijn verstopt. Het programma is nog niet afgelopen. Wacht op het einde van het programma (de cijferindicatie geeft 0 aan). Functie ”Reset” uitvoeren.nl

... bij de afwas Abnormale schuimvorming Handafwasmiddel in het reservoir voor glansspoelmiddel. Gemorst spoelmiddel kan bij de volgende spoelbeurt tot overmatige schuimvorming leiden, daarom moet u het gemorste spoelmiddel met een doek verwijderen. Het programma stopt tijdens de afwas Stroomtoevoer onderbroken. Watertoevoer onderbroken. Klappende geluiden tijdens de afwas Sproeiarm slaat tegen serviesgoed. Kletterende geluiden tijdens de afwas Serviesgoed niet goed ingeruimd. Klappende geluiden van de vul-ventielen Wordt veroorzaakt door de ligging van de waterleiding en heeft geen invloed op het functioneren van de machine. Deze geluiden kunnen niet verholpen worden. ... aan het serviesgoed Er blijven gedeeltelijk etensresten aan het serviesgoed plakken Het serviesgoed was niet goed ingeruimd, de waterstralen konden het oppervlak niet bereiken. De servieskorf was te vol. Het serviesgoed ligt tegen elkaar aan. Te weinig afwasmiddel gebruikt. Een te zwak programma gekozen. Sproeiarmen konden niet ongehinderd ronddraaien doordat een stuk serviesgoed in de weg stond. Sproeiers van de sproeiarmen zijn door etensresten verstopt. De zeven zijn verstopt. Zeven verkeerd ingezet. Afvoerpomp geblokkeerd. Er ontstaan verkleuringen op kunststof onderdelen Te weinig afwasmiddel gebruikt. Er blijven gedeeltelijk witte vlekken op het serviesgoed achter, de glazen blijven melkkleurig Te weinig afwasmiddel gebruikt. Hoeveelheid glansspoelmiddel te laag ingesteld. Ondanks een hoge hardheidsgraad van het leidingwater geen zout toegevoegd. Onthardingsinstallatie te laag ingesteld. Het deksel van het zoutreservoir is niet goed vastgedraaid. Als u afwasmiddel zonder fosfaat hebt gebruikt, probeer dan eens afwasmiddel met fosfaat ter vergelijking.nl

Het serviesgoed wordt niet droog Programma zonder drogen gekozen. Hoeveelheid glansspoelmiddel te laag ingesteld. Serviesgoed te snel uit het apparaat gehaald. De glazen zien er dof uit Hoeveelheid glansspoelmiddel te laag ingesteld. Resten thee of lippenstift zijn achtergebleven Het afwasmiddel heeft te weinig bleekwerking. Een te lage afwastemperatuur gekozen. Roestsporen op het bestek Het bestek is niet voldoende roestbestendig. Het zoutgehalte in het afwaswater is te hoog. Deksel van het zoutreservoir niet goed vastgedraaid. Tijdens het navullen te veel zout toegevoegd. De glazen worden dof en verkleuren, de aanslag kan niet worden afgewreven Een ongeschikt afwasmiddel gebruikt. De glazen zijn niet geschikt voor een afwasautomaat. Op glazen en bestek blijven strepen achter, de glazen zien er metaalachtig uit. Hoeveelheid glansspoelmiddel te hoog ingesteld. Inschakelen van de Servicedienst Als het u niet lukt de fout te verhelpen, schakel dan de Servicedienst in. Het dichtstbijzijnde adres van de Servicedienst vindt u in het telefoonboek of in de meegeleverde brochure met service-adressen. Geef aan de Servicedienst het typenummer (1) en het FD-nummer (2) op. U vindt deze gegevens op het typeplaatje op de deur van het apparaat.

Opgelet We willen er u op wijzen dat een bezoek van een technicus van onze klantendienst naar aanleiding van een de beschreven storingen ook tijdens de garantieperiode niet kostenloos is.nl

Aanwijzingen Afvoeren van de verpakking en van uw oude apparaat Een oud apparaat is geen waardeloos afval! Door een milieuvriendelijke afvoer kunnen waardevolle grondstoffen na bewerking opnieuw gebruikt worden. Bij afgedankte apparaten de stekker uit het stopcontact trekken, aansluitkabel doorknippen en samen met de stekker verwijderen. Deurslot en kinderbeveiliging (indien aanwezig) onklaar maken. Hiermee voorkomt u dat kinderen zichzelf tijdens het spelen in het apparaat opsluiten en in levensgevaar geraken. Uw nieuwe apparaat werd tijdens het transport naar u door de verpakking beschermd. Voor de verpakking wordt gebruik gemaakt van materialen die het milieu kan verdragen en die geschikt zijn voor hergebruik. Help daarom mee en zorg ervoor dat de verpakking milieuvriendelijk wordt afgevoerd. Alle kunststofdelen van het apparaat zijn gemerkt met een gestandaardiseerd afkortingsteken (bijv. >PS< polystyreen). Hierdoor kunnen de kunststof afvaldelen bij de verwerking van het apparaat voor een milieubewuste recycling gescheiden worden. U kunt bij uw leverancier of bij de reinigingsdienst in uw gemeente informeren hoe u uw oude apparaat en het verpakkingsmateriaal van het nieuwe apparaat kunt (laten) afvoeren. Laat kinderen niet met de verpakking en de onderdelen daarvan spelen. Kans op stikken door vouwdozen en folie. Aanwijzingen voor vergelijkende tests De voorwaarden voor de vergelijkende tests vindt u op het extra blad “Aanwijzingen voor vergelijkende tests”. De verbruikswaarden voor de betreffende programma’s vindt u in de korte handleiding. Algemeen Geïntegreerde en onderbouwapparaten die achteraf als vrijstaand apparaat worden opgesteld, moeten beveiligd worden tegen kantelen, bijv. door vastschroeven aan de muur of door inbouw onder een doorlopend werkblad dat aan de kasten ernaast is vastgeschroefd.nl

Installatie Om de afwasautomaat goed te laten functioneren moet hij vakkundig worden aangesloten. De gegevens van de watertoevoer en -afvoer en de elektrische aansluitwaarden moeten met de vereiste criteria overeenkomen zoals deze in de volgende alinea’s resp. in het montagevoorschrift zijn beschreven. Bij de montage de juiste volgorde van de handelingen aanhouden: – bij aflevering controleren – plaatsen – aansluiten op de waterafvoer – aansluiten op de watertoevoer – elektrische aansluiting Aflevering Uw afwasautomaat werd in de fabriek zorgvuldig getest op functioneren waardoor kleine watervlekken zijn achtergebleven. Deze verdwijnen na de eerste afwas. Plaatsing De vereiste inbouwmaten vindt u in het montagevoorschrift. Het apparaat met behulp van de verstelbare voetjes waterpas zetten. Let erop dat het apparaat stevig staat. Aansluiten op de waterafvoer De noodzakelijke handelingen vindt u in het montagevoorschrift. Eventueel een sifon met aansluitnippel monteren. Afvoerslang met behulp van de meegeleverde onderdelen op de aansluitnippel van de sifon aansluiten. Let erop dat de afvoerslang niet geknikt, platgedrukt of ineengestrengeld is. (Let er ook op dat de stop niet in de wasbak zit zodat het water ongehinderd kan weglopen!) Aansluiten op de watertoevoer Aansluiting volgens montagevoorschrift. Toevoerslang met behulp van de meegeleverde onderdelen op de kraan aansluiten. Let erop dat de watertoevoerslang niet geknikt, platgedrukt of ineengestrengeld is. Bij vervanging van het apparaat moet ook de watertoevoerslang voor de aansluiting op de kraan vervangen worden. De oude toevoerslang mag niet meer gebruikt worden. Let erop dat de watertoevoerslang niet geknikt, platgedrukt of ineengestrengeld is. Waterdruk: minimaal 0,5 bar, maximaal 10 bar. Bij hogere druk een reduceerventiel aanbrengen. Hoeveelheid binnenstromend water: minimaal 10 liter per minuut. Temperatuur van het water: bij voorkeur koud water. Warm water mag maximaal een temperatuur van 60 °C hebben. Elektrische aansluiting Het apparaat uitsluitend via een volgens de voorschriften aangebracht, randgeaard stopcontact op 230 volt wisselstroom aansluiten. Zie het typeplaatje 31 voor de vereiste zekering. Het stopcontact moet zich in de buurt van de afwasautomaat bevinden en gemakkelijk toegankelijk zijn. Bij gebruik van een aardlekschakelaar mag alleen een type met het teken worden geïnstalleerd. Alleen deze aardlekschakelaar voldoet aan de nu geldende voorschriften.nl

Demontage De volgorde van de handelingen is ook hier belangrijk: allereerst het apparaat loskoppelen van het lichtnet. Stekker uit het stopcontact trekken. Watertoevoer afsluiten. Aansluiting op de waterafvoer en -toevoer loskoppelen. Bevestigingsschroeven onder het werkblad losdraaien. Indien aanwezig de plint verwijderen. Het apparaat eruit halen en de slang voorzichtig naar voren trekken. Transport De afwasautomaat leeg laten lopen. Losse onderdelen vastzetten. Het apparaat alleen rechtop vervoeren Als het apparaat niet rechtop wordt vervoerd, dan kan er resterend water in het besturingsmechanisme terechtkomen. Dit kan tot een verkeerd programmaverloop leiden. Het apparaat laten leeglopen op de volgende wijze: Kraan opendraaien. Hoofdschakelaar inschakelen. Programma B kiezen. Op de cijferindicatie verschijnt de programmaduur in minuten. Deur sluiten. Ca. 4 minuten wachten. Programma beëindigen door de toetsen A en C tegelijkertijd in te drukken. De tijdindicatie springt weer op . Na één minuut het apparaat uitschakelen. Kraan dichtdraaien. Bescherming tegen vorst Als het apparaat niet in een vorstvrije ruimte staat (bijv. in een vakantiehuisje), dan moet u het apparaat helemaal laten leeglopen (zie transport). Kraan dichtdraaien, toevoerslang losmaken en laten leeglopen.fr Garantie AQUA-STOP. (ne s’applique pas aux appareils non munis du système Aqua-Stop) En complément à la garantie légale assurée par le vendeur au titre du contrat de vente et en complément à la garantie que nous offrons sur l’appareil, nous dédommageons l’utilisateur dans les conditions suivantes :

AQUA-STOP-garantie. (vervalt bij apparaten zonder Aqua-Stop) Als aanvulling op de garantie-aanspraken tegenover de verkoper in de koopovereenkomst en als aanvulling op onze garantie op het apparaat wordt u schadeloos gesteld als aan onderstaande voorwaarden wordt voldaan:

1. Als door een fout in ons Aqua-Stop-systeem waterschade wordt veroorzaakt

vergoeden wij de schade aan particuliere gebruikers.

2. Deze aansprakelijkheidsgarantie geldt voor de levensduur van het apparaat.

3. Voorwaarde voor aanspraak op garantie is dat het apparaat met Aqua-Stop vakkundig

en overeenkomstig ons installatievoorschrift is opgesteld en aangesloten; hiertoe behoort ook de vakkundig gemonteerde verlenging van de Aqua-Stop (origineel toebehoren). Onze garantie heeft geen betrekking op defecte toevoerleidingen of armaturen tot aan de Aqua-Stop-aansluiting op de kraan.

4. Tijdens het gebruik van een apparaat met Aqua-Stop hoeft u er in principe niet bij te

blijven resp. na het gebruik om veiligheidsredenen de kraan dicht te draaien. Alleen bij langere afwezigheid, bijv. als u een paar weken op vakantie gaat, moet de kraan worden dichtgedraaid.Bosch Info–Team: DE Tel. 0180 / 5 30 40 50 (EUR 0,12/Min. DTAG) AT Tel. 0660 / 59 95 Internet: http://www.bosch–hausgeraete.de 5 600 048 840 de, en, fr, nl (8204) 634 E
