GEBRUIKSAANWIJZING PRP626B70E BOSCH

[nl] Gebruiksaanwijzing 36

$ Halfsnelbrander tot 1,9 kW

% Snelbrander tot 2,8 kW

& Wokbrander met dubbele vlam B tot 2,85 kW

' Dual wokbrander met dubbele vlam D tot 4,25 kW

( Elektrische plaat 1800 W

les pays de la CE.36

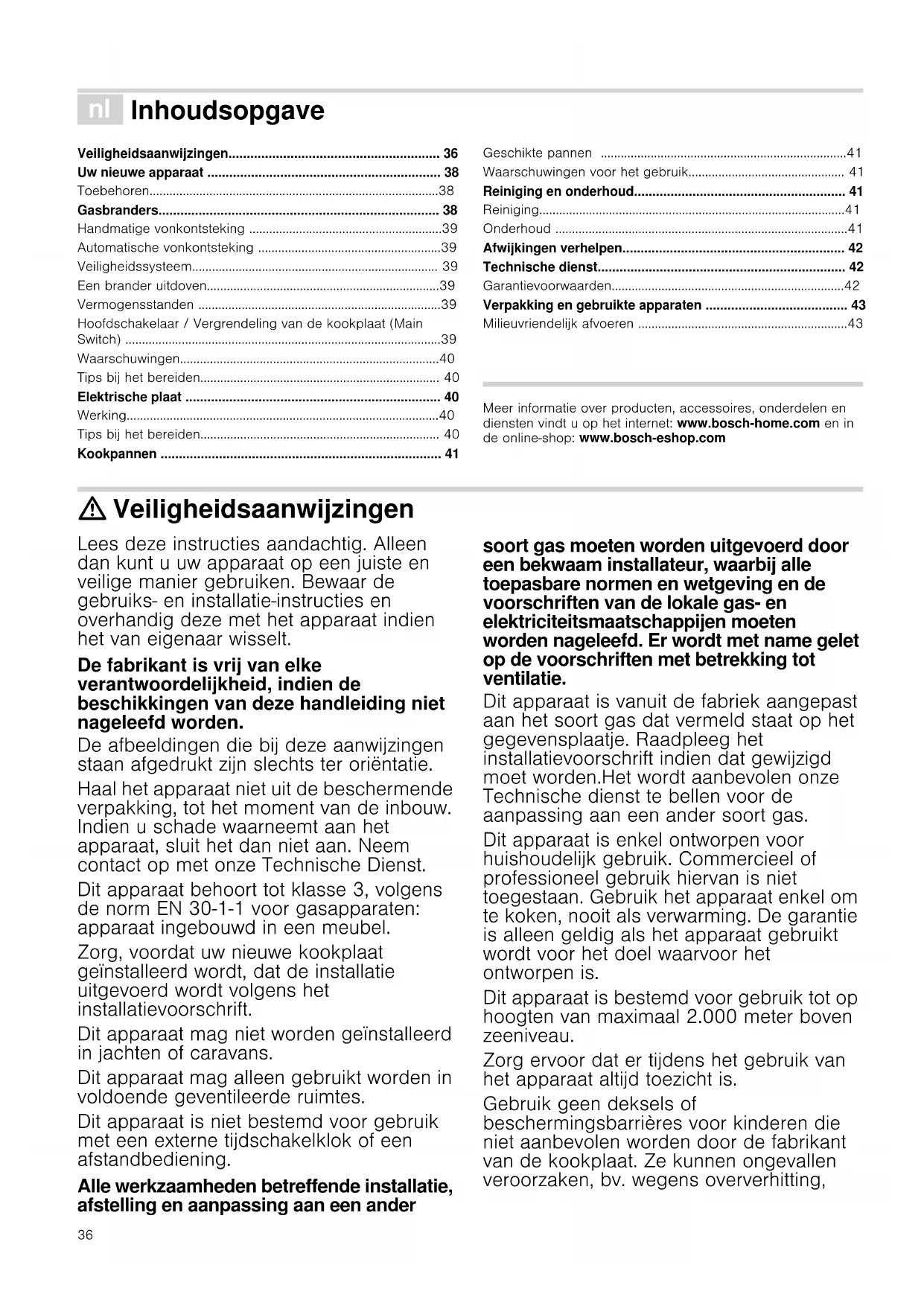

é Inhoudsopgave [nl]Gebruiksaanwijzing Veiligheidsaanwijzingen 36

Uw nieuwe apparaat 38

Automatische vonkontsteking 39

Veiligheidssysteem 39

Een brander uitdoven39

Hoofdschakelaar / Vergrendeling van de kookplaat (Main

Tips bij het bereiden 40

Elektrische plaat 40

Tips bij het bereiden 40

Waarschuwingen voor het gebruik 41

Reiniging en onderhoud 41

Afwijkingen verhelpen 42

Technische dienst 42

Garantievoorwaarden42

Verpakking en gebruikte apparaten 43

Milieuvriendelijk afvoeren 43

Meer informatie over producten, accessoires, onderdelen en

diensten vindt u op het internet: www.bosch-home.com en in

de online-shop: www.bosch-eshop.com

: Veiligheidsaanwijzingen

Lees deze instructies aandachtig. Alleen

dan kunt u uw apparaat op een juiste en

veilige manier gebruiken. Bewaar de

gebruiks- en installatie-instructies en

overhandig deze met het apparaat indien

het van eigenaar wisselt.

De fabrikant is vrij van elke

verantwoordelijkheid, indien de

beschikkingen van deze handleiding niet

De afbeeldingen die bij deze aanwijzingen

staan afgedrukt zijn slechts ter oriëntatie.

Haal het apparaat niet uit de beschermende

verpakking, tot het moment van de inbouw.

Indien u schade waarneemt aan het

apparaat, sluit het dan niet aan. Neem

contact op met onze Technische Dienst.

Dit apparaat behoort tot klasse 3, volgens

de norm EN 30-1-1 voor gasapparaten:

apparaat ingebouwd in een meubel.

Zorg, voordat uw nieuwe kookplaat

geïnstalleerd wordt, dat de installatie

uitgevoerd wordt volgens het

installatievoorschrift.

Dit apparaat mag niet worden geïnstalleerd

in jachten of caravans.

Dit apparaat mag alleen gebruikt worden in

voldoende geventileerde ruimtes.

Dit apparaat is niet bestemd voor gebruik

met een externe tijdschakelklok of een

Alle werkzaamheden betreffende installatie,

afstelling en aanpassing aan een ander

soort gas moeten worden uitgevoerd door

een bekwaam installateur, waarbij alle

toepasbare normen en wetgeving en de

voorschriften van de lokale gas- en

elektriciteitsmaatschappijen moeten

worden nageleefd. Er wordt met name gelet

op de voorschriften met betrekking tot

Dit apparaat is vanuit de fabriek aangepast

aan het soort gas dat vermeld staat op het

gegevensplaatje. Raadpleeg het

installatievoorschrift indien dat gewijzigd

moet worden.Het wordt aanbevolen onze

Technische dienst te bellen voor de

aanpassing aan een ander soort gas.

Dit apparaat is enkel ontworpen voor

huishoudelijk gebruik. Commercieel of

professioneel gebruik hiervan is niet

toegestaan. Gebruik het apparaat enkel om

te koken, nooit als verwarming. De garantie

is alleen geldig als het apparaat gebruikt

wordt voor het doel waarvoor het

Dit apparaat is bestemd voor gebruik tot op

hoogten van maximaal 2.000 meter boven

Zorg ervoor dat er tijdens het gebruik van

het apparaat altijd toezicht is.

Gebruik geen deksels of

beschermingsbarrières voor kinderen die

niet aanbevolen worden door de fabrikant

van de kookplaat. Ze kunnen ongevallen

veroorzaken, bv. wegens oververhitting,37

ontsteking of loskomen van

Dit toestel kan worden gebruikt door

kinderen vanaf 8 jaar en door personen met

beperkte fysieke, sensorische of geestelijke

vermogens of personen die gebrek aan

kennis of ervaring hebben, wanneer zij

onder toezicht staan van een persoon die

verantwoordelijk is voor hun veiligheid of

geleerd hebben het op een veilige manier

te gebruiken en zich bewust zijn van de

risico's die het gebruik van het toestel met

Kinderen mogen niet met het apparaat

spelen. Reiniging en onderhoud van het

toestel mogen niet worden uitgevoerd door

kinderen, tenzij zij 8 jaar of ouder zijn en

onder toezicht staan.

Zorg ervoor dat kinderen die jonger zijn dan

8 jaar uit de buurt blijven van het toestel of

Ophoping van onverbrand gas in een

afgesloten ruimte veroorzaakt

deflagratiegevaar. Stel het apparaat niet

bloot aan luchtstromen. De branders

zouden kunnen uitgaan. Lees de

aanwijzingen en waarschuwingen omtrent

de werking van gasbranders aandachtig

Risico op vergiftiging!

Het gebruik van een gaskookapparaat

veroorzaakt warmte, vocht en

verbrandingsproducten in de ruimte waar

het geïnstalleerd is. Zorg voor een goede

ventilatie in de keuken, met name wanneer

kookplaat aan staat: laat de natuurlijke

ventilatieopeningen open of installeer een

voorziening voor mechanische ventilatie

(afzuigkap). Bij intensief en langdurig

gebruik van het apparaat kan extra of

doeltreffendere ventilatie nodig zijn: zet een

raam open of verhoog het vermogen van de

mechanische ventilatie.

Gevaar voor brandwonden!

De kookzones en nabijgelegen zones

worden zeer heet. Raak de hete

oppervlakken nooit aan. Houd kinderen

jonger dan 8 jaar uit de buurt.

Risico van verbranding!

Wanneer de fles voor vloeibaar gas niet

loodrecht staat, kan het vloeibare

propaan/butaan/ in het apparaat

terechtkomen. Er kunnen dan heftige

steekvlammen bij de branders optreden.

Onderdelen kunnen beschadigd raken en

in de loop van de tijd ondicht worden,

waardoor er op een ongecontroleerde

manier gas ontsnapt. Deze beide

oorzaken kunnen leiden tot

verbrandingen. Flessen voor vloeibaar gas

altijd in een loodrechte stand houden.

Gevaar voor brandwonden!

Indien de restwarmte-indicator niet werkt,

De kookzones worden zeer heet. Leg

nooit ontvlambare voorwerpen op de

kookplaat. Bewaar geen voorwerpen op

Sla geen corrosieve chemische

producten, stoom, ontvlambare materialen

of niet-voedingsmiddelen op onder dit

huishoudelijk apparaat of in de buurt

Oververhit vet of olie vat gemakkelijk vlam.

Ga nooit weg terwijl u vet of olie verhit.

Indien dit vlam vat, doof het vuur dan niet

met water. Doe een deksel op de pan om

het vuur te doven en zet de kookzone uit.

Risico op verwonding!

Pannen die beschadigd zijn, een

ongeschikte afmeting hebben, buiten de

randen van de kookplaat uitkomen of niet

goed geplaatst zijn kunnen ernstig letsel

veroorzaken. Neem de tips en

waarschuwingen omtrent pannen in acht.

Risico op verwonding!

De pannen kunnen plotseling opspringen

wegens de aanwezigheid van vloeistof

tussen de bodem van de pan en de

kookzone. Zorg ervoor dat de kookzone

en de bodem van de pan altijd droog zijn.

Risico op verwonding!

Sluit bij storing de stroom- en gastoevoer

van het apparaat af. Bel voor de reparatie

onze Technische Dienst.

Risico op verwonding!

Manipuleer de binnenzijde van het

apparaat niet. Bel indien nodig onze

Risico op verwonding!

Indien een van de knoppen niet kan

worden gedraaid, forceer deze niet. Bel

onmiddellijk met de Technische dienst

voor reparatie of vervanging daarvan.

Gevaar voor elektrische schokken!

Gebruik geen stoomreinigers om het

apparaat te reinigen.

Gevaar voor elektrische schokken!

Barsten of breuken in het glas brengen

gevaar voor elektrocutie met zich mee.

Schakel de zekering in de zekeringkast

uit. Neem contact op met de technische

Op bladzijde 2 staat een algemeen overzicht van uw apparaat

en van het vermogen van de branders.

Afhankelijk van het model, kan de kookplaat de onderstaande

toebehoren bevatten. Deze kunnen ook worden aangeschaft bij

de technische dienst.

De fabrikant neemt geen verantwoordelijkheid op zich wanneer

deze toebehoren niet of verkeerd gebruikt worden.

Op elke bedieningsknop staat de brander aangeduid die deze

Voor een correcte werking van het apparaat is het noodzakelijk

om te controleren of de roosters en alle delen van de branders

juist geplaatst zijn. Verwissel de deksels van de branders niet.

Aanvullend rooster wok

Uitsluitend voor gebruik op

branders met dubbele en

driedubbele vlam, met pan-

nen met een diameter groter

dan 26 cm, zoals braadpla-

ten, kookpotten van aarde-

werk, paellapannen, pannen

met een holronde bodem, etc.

Het wordt aanbevolen het

aanvullend rooster wok te

gebruiken om de gebruiks-

duur van het apparaat te ver-

Aanvullend rooster koffiepot

Uitsluitend te gebruiken op de

hulpbrander met pannen met

een diameter kleiner dan

Dit toebehoren is ontworpen

om het warmteniveau in het

minimumvermogen te verla-

Plaats het toebehoren recht-

streeks op het rooster met de

conussen naar boven, nooit

rechtstreeks op de brander.

Plaats de pan op het midden

HEZ298114 Aanvullend rooster koffiepot

Handmatige vonkontsteking 1. Druk op de knop van de gekozen brander en draai deze naar links tot de gewenste stand. 2. Breng een aansteker of vlam (aanstekers, lucifers, enz.) bij de brander.

Automatische vonkontsteking

Indien uw kookplaat beschikt over automatische

vonkontsteking (bougies). 1. Druk op de knop van de gekozen brander en draai deze naar links tot de maximale vermogensstand.

Terwijl de knop ingedrukt is, ontstaan vonken in alle

branders. De vlam gaat aan. 2. Laat de knop los.3. Draai de knop in de gewenste stand. Indien deze niet ontvlamt, draai de knop in de uitstand en

herhaal de stappen. Houd deze keer de knop langer ingedrukt

: Deflagratiegevaar!

Indien na het verstrijken van 15 seconden de vlam niet

aangaat, schakel de brander uit en open de deur of het venster

van de ruimte. Wacht minstens een minuut voordat u probeert

de brander aan te steken.

Afhankelijk van het model, kan uw kookplaat beschikken over

een veiligheidssysteem (thermokoppel), dat de gasuitlaat

verhindert indien de branders per ongeluk uitgaan.

Om te garanderen dat deze voorziening actief zou zijn: 1. Ontsteek de brander op gewone wijze.2. Laat de knop niet los, houd deze stevig ingedrukt gedurende 4 seconden nadat de vlam ontstoken is.

Een brander uitdoven

Draai de overeenstemmende knop naar rechts tot stand 0.

Met de progressieve knoppen kan het vermogen geregeld

worden dat u nodig heeft, tussen de maximum- en de

In het geval van dualbranders met dubbele vlam kunnen de

binnenste en buitenste vlammen afzonderlijk geregeld worden.

De mogelijke vermogensstanden zijn:

Hoofdschakelaar / Vergrendeling van de

kookplaat (Main Switch)

De kookplaat kan voorzien zijn van een hoofdschakelaar, die

de algemene gasverdeling afsluit en alle branders gelijktijdig

uitdooft. Deze schakelaar is heel praktisch wanneer er kinderen

in huis zijn, of indien om een bepaalde reden snel alle branders

moeten worden uitgedoofd.

Om de kookplaat te vergrendelen:

Druk op de hoofdschakelaar.

Alle branders die ingeschakeld zijn, gaan uit. De kookplaat

Om de kookplaat te ontgrendelen: 1. Plaats alle knoppen in de uitstand.2. Druk en draai de hoofdschakelaar rechtsom tot tegen de aanslag.

De algemene gasverdeling wordt geopend. U kan de kookplaat

Buitenste en binnenste vlam

Buitenste vlam op de

minimumstand, binnenste vlam

Binnenste vlam op de

Binnenste vlam op de

Tijdens de werking van de brander is het normaal dat u een

zachte fluittoon hoort.

De eerste keren dat het apparaat gebruikt wordt is het normaal

dat er geuren vrijkomen. Dit betekent geen risico noch defecte

werking. Deze verdwijnen na verloop van tijd.

Een vlam met een oranje kleur is normaal. Dit komt door de

aanwezigheid van stof in de omgeving, gemorste vloeistof, enz.

Mocht de vlam van de brander per ongeluk uitgaan, sluit dan

de bedieningsknop van de brander en wacht ten minste 1

minuut alvorens hem weer te proberen aan te steken.

Enkele seconden nadat de brander uitgaat, klinkt er een geluid

(plof). Dit is geen afwijking, dit betekent dat de veiligheid

Houd zo zuiver mogelijk. Indien de bougies vuil zijn, zal de

ontsteking gebrekkig zijn. Reinig deze regelmatig met een

kleine niet-metalen borstel, houd er rekening mee dat de

bougies geen harde schokken mogen ondergaan.

Tips bij het bereiden

In modellen die zijn uitgerust met een glaskeramiek plaat met

dubbel circuit zijn er twee mogelijke kookzones: een kleine van

700 W en een uitgebreide van 1800 W, indien uw apparaat op

een spanning van 230 V werkt.

Schakel de kleine kookzone in:

Draai de knop met de klok mee tot aan de gewenste stand. De

werkingsindicator gaat branden.

Stand 1: minimumvermogen.

Stand 9: maximumvermogen

Schakel de uitgebreide kookzone in:

Draai de knop met de klok mee tot voorbij de stand 9 en draai

hem vervolgens weer tegen de klok in tot aan de gewenste

Draai, om de kleine kookzone opnieuw te gebruiken, de

bedieningsknop tegen de klok in tot stand 0 en schakel hem

Aanwijzing: Het wordt aanbevolen de hoogste stand te

gebruiken bij de aanvang van de bereiding, en naar

tussenliggende vermogensstanden over te schakelen na

verloop van enkele minuten.

Draai de bedieningsknop tegen de klok in tot aan de uit-stand.

De werkings- /restwarmte-indicator gaat uit wanneer het

oppervlak van de plaat afgekoeld is.

De elektrische plaat kan uitgezet worden even voordat de

bereiding voltooid wordt. Met de restwarmte kan de bereiding

gedurende enkele minuten voortgezet worden en op deze wijze

Vermijd het overlopen van vloeistof op het oppervlak van de

Kook niet met natte pannen.

Tips bij het bereiden

Onderstaande tips zijn ter oriëntatie. De stand moet verhoogd

worden in geval van: ■ grote hoeveelheden vloeistof,■ bereiding van grote gerechten,■ pannen zonder deksel. Brander Zeer hevig -

Wokbrander Aan de kook

den: bereid voedsel, kant-

Halfsnelbrander Gestoomde

Opwarmen en warm houden

van kant-en klaarmaaltijden

en verfijnde stoofschotels

Hulpbrander Koken: stoof-

Bereidingswijze Stand

Koken: rijst, bechamel, ragout. 2-3

Smoren: stoofschotels, opgerold gebraad. 4-5

Verwarmen, warm houden: kant-en-klaar-

Koken en goudbruin bakken 941

Waarschuwingen voor het gebruik

Onderstaande raadgevingen helpen u energie te besparen en

schade vermijden aan de pannen:

Reiniging en onderhoud

Wanneer het apparaat koud is, reinig het met een spons, water

Reinig na elk gebruik het oppervlak van de verschillende

elementen van de brander, nadat deze is afgekoeld.

Achtergebleven resten (aangekoekt voedsel, vetdruppels, enz.),

hoe weinig ook, zetten zich vast op het oppervlak en zijn later

moeilijker te verwijderen. Voor een correcte vlam moeten de

openingen en gleuven schoon zijn.

De beweging van sommige pannen kan metaalresten

achterlaten op de roosters.

Reinig de branders en de roosters met zeepsop en wrijf erover

met een niet-metalen borstel.

Als alternatief mogen de roosters in de vaatwasser worden

gedaan. Gebruik het vaatwasmiddel dat door de fabrikant van

de vaatwasser aanbevolen wordt. Als de roosters erg vuil zijn is

het raadzaam om ze van te voren schoon te maken.

Was de deksels van de brander niet in de vaatwasser.

Indien de roosters rubber voetjes hebben, wees voorzichtig bij

het reinigen hiervan. De voetjes kunnen losraken en het rooster

kan de kookplaat krassen.

Droog de branders en de roosters altijd volledig. De

aanwezigheid van waterdruppels of vochtige zones bij de

aanvang van het koken kan het email beschadigen.

Na het reinigen en drogen van de branders, zorg dat de

branderdeksels juist geplaatst zijn op de diffusor.

■ Gebruik geen stoomreinigers. Dit zou de kookplaat kunnen

■ Gebruik nooit schuurmiddelen, staalsponzen, snijdende

voorwerpen, messen, enz. om aangekoekte voedselresten

van de kookplaat te verwijderen.

■ Gebruik geen messen, schrapers of soortgelijk om de

verbinding van het glas met de sierstrippen van de branders,

metalen profielen te reinigen noch op de panelen van glas of

aluminium indien aanwezig.

Reinig meteen gemorste vloeistof. Zo wordt vermeden dat de

etensresten zouden kleven en bespaart u onnodige

Schuif de pannen niet over het glas, aangezien er anders

krassen kunnen ontstaan. Vermijd ook het vallen van harde of

scherpe voorwerpen op het glas. Stoot niet tegen de randen

De zandkorrels (bijvoorbeeld afkomstig van de reiniging van

bladgroenten en groenten) krassen het oppervlak van het glas.

Gesmolten suiker of voedsel met een hoog suikergehalte dat

gemorst wordt, moet onmiddellijk verwijderd worden van de

kookzone met behulp van de glasschraper.

Vermijd, voor zover mogelijk, dat er zout op de elektrische plaat

Hulpbrander 12 cm 16 cm

Elektrische plaat 14 cm 18 cm

Gebruik pannen met een

geschikte maat voor elke

Gebruik geen kleine pannen

op grote branders. De vlam

mag de zijkanten van de pan

Gebruik geen vervormde

pannen die onstabiel staan op

de kookplaat. De pannen

zouden kunnen kantelen.

Gebruik altijd pannen met een

vlakke en dikke bodem.

Kook niet zonder deksel of met

verschoven deksel. Een deel

van de energie gaat verloren.

Plaats de pan op het midden

van de brander. Zo niet, dan

Plaats geen grote pannen op

de branders naast de

knoppen. Deze kunnen

beschadigd worden wegens te

Plaats de pannen op de

roosters, nooit rechtstreeks op

Controleer voor gebruik of de

roosters en de branderdeksels

op de juiste wijze zijn

Hanteer de pannen voorzichtig

Stoot niet tegen de kookplaat

aan, noch plaats hierop te

Afwijkingen verhelpen

In sommige gevallen kunnen de waargenomen afwijkingen

gemakkelijk verholpen worden. Neem de volgende

raadgevingen in acht alvorens de Technische dienst te bellen:

Indien onze Technische Dienst aangevraagd wordt, dient het

productnummer (E-Nr.) en het fabricagenummer (FD) van het

apparaat te worden verstrekt. Deze informatie staat op het

gegevensplaatje, op de onderzijde van de kookplaat en op het

label van de gebruiksaanwijzing.

De contactgegevens in alle landen vindt u in de bijgesloten lijst

met Servicedienstadressen.

Verzoek om reparatie en advies bij storingen

Vertrouw op de competentie van de fabrikant. Dan bent u ervan

verzekerd dat de reparatie wordt uitgevoerd door ervaren

technici die gebruikmaken van de originele reserveonderdelen

Indien het apparaat, tegen onze verwachting in, schade

vertoont of niet voldoet aan de voorziene kwaliteitseisen,

verzoeken we u om ons dit zo snel mogelijk te laten weten.

Opdat de garantie geldig zou zijn, mag het apparaat niet

gemanipuleerd noch onderworpen zijn aan een ongeschikt

De garantievoorwaarden die van toepassing zijn, worden

bepaald door de vertegenwoordiging van onze onderneming in

het land waarin de aankoop uitgevoerd is. U kunt

gedetailleerde informatie aanvragen op onze verkooppunten. U

moet het aankoopbewijs tonen om gebruik te maken van de

Recht op wijzigingen voorbehouden.

Afwijking Mogelijke oorzaak Oplossing

De algemene elektrische

De automaat of een differentieel is gesprongen. Controleer op het schakelbord of de automaat of

een differentieel is gesprongen.

De automatische vonkont-

Er kunnen voedingsresten of resten van reini-

gingsmiddelen tussen de bougies en de branders

De ruimte tussen de bougie en de brander moet

De branders zijn nat. Maak de branderdeksels zorgvuldig droog.

De branderdeksels zijn niet juist geplaatst. Controleer of de deksels juist geplaatst zijn.

Het apparaat is niet geaard, niet goed aangeslo-

ten of de aardleiding is defect.

Neem contact op met de elektrische installateur.

De vlam van de brander is

De delen van de brander zijn niet juist geplaatst. Plaats de onderdelen op de juiste wijze op de bij-

De gleuven van de brander zijn vuil. Reinig de gleuven van de brander.

De gasstroom lijkt niet nor-

maal of er komt geen gas

De gasuitlaat is gesloten met afsluitkranen. Open de mogelijke afsluitkranen.

Indien het gas uit een gasfles komt, kijk dan of

Het ruikt naar gas in de

Een kraan is open. Sluit de kranen.

De gasfles is niet goed aangesloten. Controleer of de aansluiting perfect is.

Mogelijk gaslek. Draai de gaskraan dicht, ventileer de ruimte en

waarschuw onmiddellijk een installatietechnicus,

voor controle en certificatie van de installatie.

Gebruik het apparaat niet totdat zeker is gesteld

dat er geen gaslek is in de installatie of het appa-

De brander gaat meteen

uit als de knop wordt los-

De knop is niet lang genoeg ingedrukt. Houd de knop, nadat de brander ontvlamt, nog

enkele seconden ingedrukt.

De gleuven van de brander zijn vuil. Reinig de gleuven van de brander.

Verpakking en gebruikte apparaten

Indien op het gegevensplaatje van het apparaat het symbool )

getoond wordt, houd rekening met onderstaande aanwijzingen:

Milieuvriendelijk afvoeren

Voer de verpakking op een milieuvriendelijke manier af.

De verpakking van uw apparaat is vervaardigd uit materialen

die strikt noodzakelijk zijn om een goede bescherming te

garanderen tijdens het vervoer. Deze materialen zijn volledig

recyclebaar, op deze wijze wordt het milieueffect verminderd.

We nodigen u uit om ook bij te dragen tot het behoud van het

milieu, door onderstaande raadgevingen op te volgen:

■ gooi de verpakking in de daarvoor bestemde container voor

■ maak een afgedankt apparaat onbruikbaar alvorens het weg

te doen. Raadpleeg bij uw lokale overheid het adres van het

dichtstbijzijnde inzamelplaats voor recyclebaar materiaal en

lever daar uw apparaat in,

■ spoel gebruikte olie niet door de gootsteen. Bewaar deze in

een gesloten vat en geef deze af in een inzamelpunt of bij het

ontbreken hiervan, in een vuilnisbak, (deze komt terecht op

een gecontroleerde stortplaats; waarschijnlijk is dit niet de

beste oplossing, maar we vermijden waterverontreiniging).

Dit apparaat is gekenmerkt in overeenstemming met

de Europese richtlijn 2012/19/EU betreffende

afgedankte elektrische en elektronische apparatuur

(waste electrical and electronic equipment - WEEE).

De richtlijn geeft het kader aan voor de in de EU

geldige terugneming en verwerking van oude
