GEBRUIKSAANWIJZING LC21BA582 - LC21BD552 SIEMENS

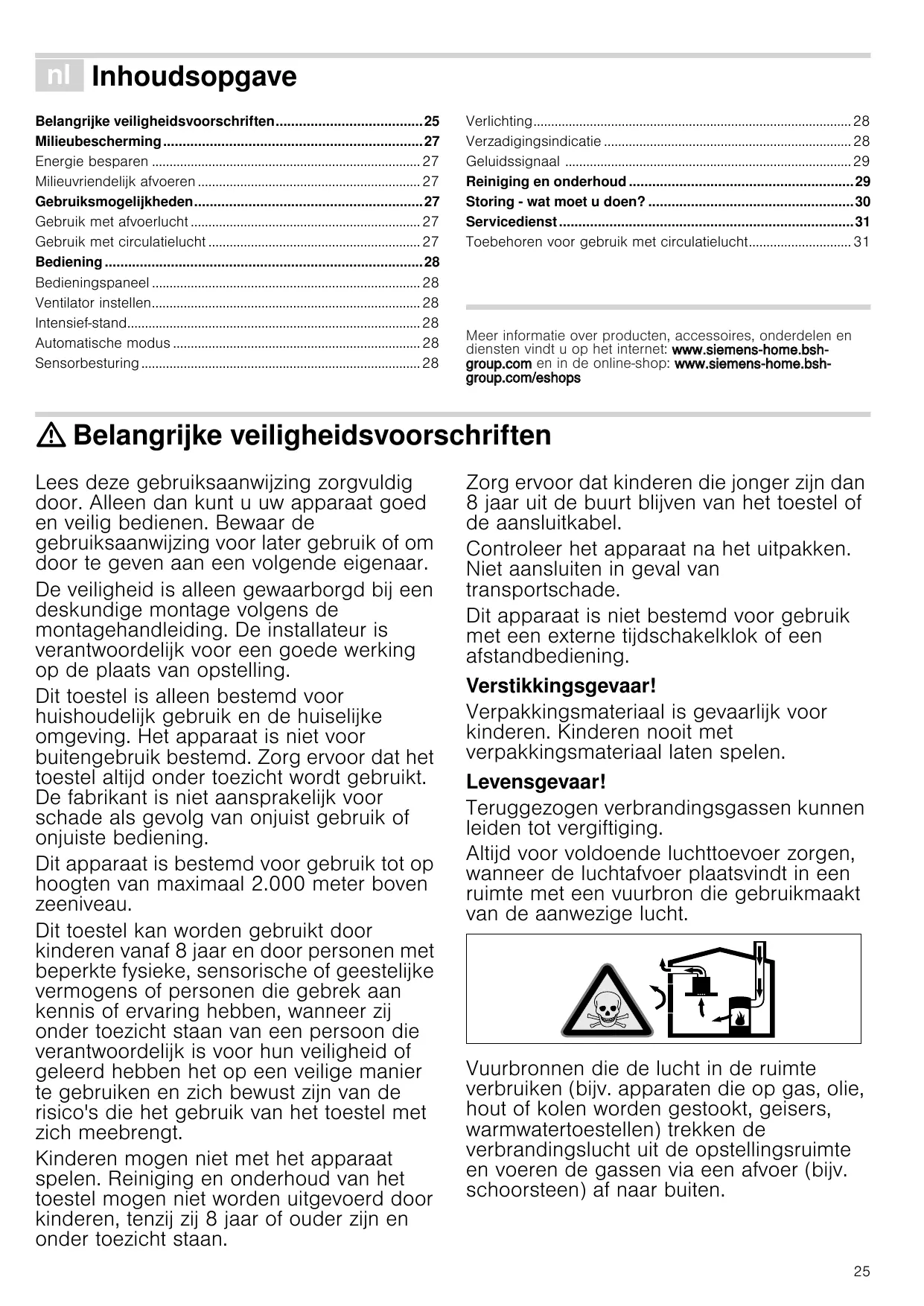

Belangrijke veiligheidsvoorschriften25 Milieubescherming 27 Energie besparen 27 Milieuvriendelijk afvoeren 27 Gebruiksmogelijkheden27 Gebruik met afvoerlucht 27 Gebruik met circulatielucht 27 Bediening 28 Bedieningspaneel 28 Ventilator instellen 28 Intensief-stand 28 Automatische modus 28 Sensorbesturing 28

Verlichting 28 Verzadigingsindicatie 28 Geluidssignaal 29 Reiniging en onderhoud 29 Storing - wat moet u doen? 30 Servicedienst 31 Toebehoren voor gebruik met circulatielucht 31

Produktinfo Meer informatie informatie over over producten, producten, accessoires, accessoires, onderdelen onderdelen en en Meer diensten diensten vindt vindt uu op op het hetinternet: internet:www.siemens-home.com www.siemens-home.bsh- en in group.com en in www.siemens-eshop.com de online-shop: www.siemens-home.bshde online-shop: group.com/eshops

: Belangrijke veiligheidsvoorschriften Lees deze gebruiksaanwijzing zorgvuldig door. Alleen dan kunt u uw apparaat goed en veilig bedienen. Bewaar de gebruiksaanwijzing voor later gebruik of om door te geven aan een volgende eigenaar. De veiligheid is alleen gewaarborgd bij een deskundige montage volgens de montagehandleiding. De installateur is verantwoordelijk voor een goede werking op de plaats van opstelling. Dit toestel is alleen bestemd voor huishoudelijk gebruik en de huiselijke omgeving. Het apparaat is niet voor buitengebruik bestemd. Zorg ervoor dat het toestel altijd onder toezicht wordt gebruikt. De fabrikant is niet aansprakelijk voor schade als gevolg van onjuist gebruik of onjuiste bediening. Dit apparaat is bestemd voor gebruik tot op hoogten van maximaal 2.000 meter boven zeeniveau. Dit toestel kan worden gebruikt door kinderen vanaf 8 jaar en door personen met beperkte fysieke, sensorische of geestelijke vermogens of personen die gebrek aan kennis of ervaring hebben, wanneer zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of geleerd hebben het op een veilige manier te gebruiken en zich bewust zijn van de risico's die het gebruik van het toestel met zich meebrengt. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud van het toestel mogen niet worden uitgevoerd door kinderen, tenzij zij 8 jaar of ouder zijn en onder toezicht staan.

Zorg ervoor dat kinderen die jonger zijn dan 8 jaar uit de buurt blijven van het toestel of de aansluitkabel. Controleer het apparaat na het uitpakken. Niet aansluiten in geval van transportschade. Dit apparaat is niet bestemd voor gebruik met een externe tijdschakelklok of een afstandbediening. Verstikkingsgevaar! Verpakkingsmateriaal is gevaarlijk voor kinderen. Kinderen nooit met verpakkingsmateriaal laten spelen. Levensgevaar! Teruggezogen verbrandingsgassen kunnen leiden tot vergiftiging. Altijd voor voldoende luchttoevoer zorgen, wanneer de luchtafvoer plaatsvindt in een ruimte met een vuurbron die gebruikmaakt van de aanwezige lucht.

Vuurbronnen die de lucht in de ruimte verbruiken (bijv. apparaten die op gas, olie, hout of kolen worden gestookt, geisers, warmwatertoestellen) trekken de verbrandingslucht uit de opstellingsruimte en voeren de gassen via een afvoer (bijv. schoorsteen) af naar buiten.

In combinatie met een ingeschakelde afzuigkap wordt aan de keuken en aan de ruimtes ernaast lucht onttrokken - zonder voldoende luchttoevoer ontstaat er een onderdruk. Giftige gassen uit de schoorsteen of het afvoerkanaal worden teruggezogen in de woonruimte. ■ Zorg daarom altijd voor voldoende ventilatie. ■ Een ventilatiekast in de muur alleen is niet voldoende om aan de minimale eisen te voldoen. U kunt het apparaat alleen dan zonder risico gebruiken wanneer de onderdruk in de ruimte waarin de vuurbron zich bevindt niet groter is dan 4 Pa (0,04 mbar). Dit kan worden bereikt wanneer de voor de verbranding benodigde lucht door niet afsluitbare openingen, bijv. in deuren, ramen, in combinatie met een ventilatiekast in de muur of andere technische voorzieningen, kan worden toegevoerd.

Raadpleeg in ieder geval het bedrijf dat in uw huis zorgt voor de schoorsteenreiniging. Dit bedrijf is in staat het totale ventilatiesysteem van uw huis te beoordelen en kan een voorstel doen voor passende maatregelen op het gebied van de luchttoevoer. Indien de afzuiging alleen met recirculatie wordt gebruikt, is een onbeperkt gebruik mogelijk. Brandgevaar! ■ De vetafzettingen in het vetfilter kunnen ontbranden. Vetfilter minstens om de 2 maanden reinigen. Apparaat niet zonder vetfilter gebruiken. ■ De vetafzettingen in het vetfilter kunnen ontbranden. In de buurt van het apparaat nooit werken met een open vlam (bijv. flamberen). Het apparaat alleen in de buurt van een vuurbron voor vaste brandstoffen (bijv. hout of kolen) installeren wanneer er een afgesloten, niet verwijderbare afscherming aanwezig is. Er mogen geen vonken wegspringen. Brandgevaar!

Hete olie en heet vet vatten snel vlam. Hete olie en heet vet nooit gebruiken zonder toezicht. Vuur nooit blussen met water. Schakel de kookzone uit. Vlammen voorzichtig met een deksel, smoordeksel of iets dergelijks verstikken. ■ Wanneer er gas-kookzones ingeschakeld zijn waar geen kookgerei op staat, wordt er tijdens het gebruik zeer veel warmte ontwikkeld. Een ventilatieapparaat dat daarop is aangebracht kan beschadigd of in brand raken. Gebruik de gas-kookzones alleen wanneer er kookgerei op staat. ■ Bij gelijktijdig gebruik van meerdere gaskookzones ontwikkelt zich een grote warmte. Een ventilatieapparaat dat daarop is aangebracht kan beschadigd of in brand raken. Twee gaskookplaten nooit langer dan 15 minuten gelijktijdig op de hoogste vlam gebruiken. Een grote brander met meer dan 5kW (wok) komt overeen met het vermogen van twee gasbranders. Risico van verbranding! Tijdens het gebruik worden de toegankelijke onderdelen heet. De hete onderdelen nooit aanraken. Zorg ervoor dat er geen kinderen in de buurt zijn. Risico van letsel! ■ Bepaalde onderdelen in het toestel kunnen scherpe randen hebben. Veiligheidshandschoenen dragen. ■ Op het apparaat geplaatste voorwerpen kunnen vallen. Plaats geen voorwerpen op het apparaat. ■ Het licht van LED-lampen is zeer fel en kan de ogen beschadigen (risicogroep 1). Niet langer dan 100 seconden direct in de ingeschakelde LED-lampen kijken. Kans op een elektrische schok! ■ Een defect toestel kan een schok veroorzaken. Een defect toestel nooit inschakelen. De netstekker uit het stopcontact halen of de zekering in de meterkast uitschakelen. Contact opnemen met de klantenservice. ■ Ondeskundige reparaties zijn gevaarlijk. Reparaties en de vervanging van beschadigde aansluitleidingen mogen uitsluitend worden uitgevoerd door technici die zijn geïnstrueerd door de klantenservice. Is het apparaat defect, haal dan de stekker uit het stopcontact of schakel de zekering in de meterkast uit. Contact opnemen met de klantenservice. ■

Kans op een elektrische schok!

Binnendringend vocht kan een schok veroorzaken. Geen hogedrukreiniger of stoomreiniger gebruiken.

Kans op een elektrische schok!

Risico van beschadiging doordat er vocht in de elektronica van het apparaat komt. Reinig de bedieningselementen nooit met een natte doek.

Beschadiging van het oppervlak door een foutieve manier van reinigen. Roestvrijstalen oppervlakken uitsluitend reinigen in de slijprichting. Gebruik voor de bedieningselementen geen reinigingsmiddel voor roestvrij staal.

Risico van beschadiging door corrosie. Schakel het apparaat wanneer u kookt altijd in om condensvorming te voorkomen. Condenswater kan leiden tot corrosie.

Beschadiging van het oppervlak door scherpe of schurende reinigingsmiddelen. Gebruik nooit scherpe of schurende reinigingsmiddelen.

Defecte lampen altijd onmiddellijk vervangen, om overbelasting van de andere lampen te voorkomen.

Beschadigingsgevaar door condensaat-terugloop. Luchtafvoerkanaal vanuit het apparaat licht hellend installeren (1° verloop).

Milieubescherming Uw nieuwe apparaat is bijzonder energie-efficiënt. Hier krijgt u tips over de manier waarop u bij het gebruik van uw apparaat nog meer kunt besparen op energie en het apparaat op de juiste manier afvoert.

Milieuvriendelijk afvoeren Voer de verpakking op een milieuvriendelijke manier af. Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE).

Zorg tijdens het koken voor voldoende toevoer van lucht, zodat de afzuigkap efficiënt werkt en weinig geluid geeft.

De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Pas de ventilatiestand aan de intensiteit van de kookdamp aan. Gebruik de intensiefstand alleen wanneer dit nodig is. Een lagere ventilatiestand betekent minder energieverbruik. Kies bij intensieve kookdampen op tijd een hogere ventilatiestand. Wanneer er in de keuken al kookdamp is ontstaan, dient de afzuigkap langer te worden ingezet. Hoeft de afzuigkap niet meer te worden gebruikt, schakel hem dan uit. Schakel de verlichting uit wanneer deze niet langer nodig is. Filters dienen binnen de aangegeven periodes te worden gereinigd of vervangen, om de effectiviteit van de ventilatie te verhogen en het risico van brand tegen te gaan.

Gebruiksmogelijkheden U kunt dit apparaat gebruiken voor luchtafvoer en circulatielucht.

Gebruik met circulatielucht De aangezogen lucht wordt door de vetfilters en een actief koolfilter gereinigd en weer teruggeleid naar de keuken.

Gebruik met afvoerlucht De aangezogen lucht wordt door de vetfilters gereinigd en via een buizensysteem naar de buitenlucht afgevoerd.

Aanwijzing: De afvoerlucht mag niet worden afgevoerd via een in gebruik zijnde rook- of gasafvoer, noch via een schacht die dient voor de ontluchting van ruimtes met vuurbronnen. ■

Komt de afvoerlucht terecht in een rook- of gasafvoer die niet in gebruik is, dan dient u een vakbekwame schoorsteenveger te raadplegen. Wordt de afvoerlucht door de buitenmuur geleid, dan raden wij u aan een telescoop-muurkast te gebruiken.

Aanwijzingen ■ Om geurtjes te voorkomen bij het gebruik van circulatielucht, dient u een actief koolfilter te monteren. De verschillende manieren om het apparaat met circulatielucht te gebruiken, vindt u in de prospectus of kunt u navragen bij uw speciaalzaak. Het daartoe benodigde toebehoren is verkrijgbaar bij de speciaalzaak, de klantenservice of in de online-shop. ■

Bij apparaten met een extra filter in de binnenruimte kan alleen de CleanAir circulatieluchtmodule (zie Toebehoren Gebruik met circulatielucht) worden gebruikt.

Bediening Deze gebruiksaanwijzing geldt voor verschillende apparaatvarianten. Het is mogelijk dat er kenmerken worden beschreven die niet van toepassing zijn op uw apparaat.

Aanwijzing: Schakel de afzuigkap in zodra u begint met koken en schakel hem pas enkele minuten na het koken weer uit. Zo wordt de keukendamp het effectiefst verwijderd.

1. Toets # indrukken.

Inschakelen De ventilator start in ventilatorstand ƒ. 2. Toets ! indrukken.

De optimale ventilatorstand ‚, ƒ of „ wordt met behulp van een sensor automatisch ingesteld.

Bedieningspaneel Bedieningspaneel

Uitschakelen Toets ! of # indrukken. De automatische modus is uitgeschakeld.

Ventilatorstanden verhogen/Intensiefstand 1, 2

& boost-functie (kortstondig maximaal vermogen) ! Automatische modus met naloop ventilator

Ventilator instellen Aanwijzing: Pas de ventilatorstand altijd aan de actuele omstandigheden aan. Kies bij een sterke dampvorming ook een hoge ventilatorstand.

Wanneer de sensor geen verandering van de luchtkwaliteit in de ruimte meer vaststelt, schakelt de ventilator automatisch uit. De looptijd in de automatische modus bedraagt maximaal 4 uur.

Sensorbesturing In de automatische modus herkent een sensor in de afzuigkap de intensiteit van de kook- en bakluchtjes. Afhankelijk van de instelling van de sensor schakelt de ventilator automatisch in een andere stand. Standaard instelling van de gevoeligheid: † Laagste instelling van de gevoeligheid: ‹ Hoogste instelling van de gevoeligheid: Š Instelling van de sensorgevoeligheid wijzigen

Als de sensorbesturing te snel of te langzaam reageert, kunt u de instelling van de gevoeligheid wijzigen.

1. Toets # indrukken.

1. Bij een uitgeschakelde ventilator de toets !ca. 4 seconden

De ventilator start in ventilatorstand ƒ. 2. Toets + of - indrukken om een andere ventilatorstand in te

Uitschakelen Toets # indrukken.

Intensief-stand Bij sterke geur- en dampvorming kunt u de intensief-stand gebruiken. 1. Toets + indrukken tot op het display ventilatorstand „ wordt

2. Toets + indrukken.

De intensiefstand 2‚ is geactiveerd. 3. Toets + indrukken.

De intensiefstand 2ƒ is geactiveerd. Aanwijzing: De looptijd van de intensiefstand bedraagt ca. 6 minuten. Na afloop hiervan schakelt het toestel terug naar de lagere ventilatorstand. 4. Toets - indrukken tot de gewenste ventilatorstand bereikt is.

De intensiefstand is beëindigd. Boost-functie De Boost-functie is een kortstondig maximaal vermogen dat u in elke ventilatorinstelling kunt activeren. Toets & indrukken. Na ca. 20 seconden schakelt de ventilator terug naar de daarvoor ingestelde stand.

lang ingedrukt houden. De instelling wordt weergegeven.

2. Toets + of - indrukken om de instelling van de gevoeligheid te

3. Toets ! ca. 4 seconden ingedrukt houden.

De verandering wordt opgeslagen.

Verlichting U kunt de verlichting onafhankelijk van de ventilatie in- en uitschakelen. Toets A indrukken. Helderheid instellen Toets A ingedrukt houden tot de gewenste helderheid verkregen is.

Verzadigingsindicatie Als het metalen vetfilter of het actief koolfilter verzadigd is, klinkt na uitschakeling van de ventilator gedurende 4 seconden een signaal. Op het display knipperen de betreffende symbolen: ■

Actief koolfilter: "

Metalen vetfilter en actief koolfilter: ! en " knipperen beurtelings

Uiterlijk op dit moment dienen de metalen vetfilters schoongemaakt en/of het actief koolfilter vervangen te worden, zie het hoofdstuk Reinigen en onderhoud en neem de installatie-instructies bij de toebehoren in acht.

Een verzadigingsindicatie terugzetten

Display omschakelen naar gebruik met afvoerlucht

Toets - ingedrukt houden tot de verzadigingsindicatie niet meer knippert.

1. Controleren of de afzuigkap aangesloten en uitgeschakeld is.

De verzadigingsindicatie is teruggezet. Verzadigingsindicaties terugzetten 1. Toets - ingedrukt houden tot de verzadigingsindicatie voor

het metalen vetfilter niet meer knippert. De verzadigingsindicatie voor het metalen vetfilter is teruggezet.

2. Toets - ingedrukt houden tot de verzadigingsindicatie voor

het actief koolfilter niet meer knippert. De verzadigingsindicatie voor het actief koolfilter is teruggezet.

2. Toets # en ! tegelijkertijd indrukken tot het symbool !

wordt weergegeven. De elektronische regeling is weer op afvoerlucht ingesteld.

Geluidssignaal Inschakelen 1. Ventilator uitschakelen. 2. Toets # en + ingedrukt houden tot er een signaal klinkt.

Het geluidssignaal is ingeschakeld. Uitschakelen

Display omschakelen naar gebruik met circulatielucht

1. Ventilator uitschakelen.

Voor gebruik met circulatielucht moet het display van de elektronische regeling worden omgeschakeld:

2. Toets # en + ingedrukt houden tot er een signaal klinkt.

Het geluidssignaal is uitgeschakeld.

1. Controleren of de afzuigkap aangesloten en uitgeschakeld is. 2. Toets # en ! tegelijkertijd indrukken tot bij de starter set

voor circulatielucht het symbool ™" of bij de circulatiemodule CleanAir het symbool ’" verlicht is. De elektronische regeling is weer op circulatielucht ingesteld.

Reiniging en onderhoud : Risico van verbranding! Het toestel wordt heet tijdens de bereiding, vooral in de buurt van lampen. Laat het voor de reiniging afkoelen.

Warm zeepsop: met een schoonmaakdoekje reinigen en met een zachte doek nadrogen.

: Gevaar van een elektrische schok!

Roestvrijstalen oppervlakken uitsluitend reinigen in de slijprichting.

Binnendringend vocht kan een schok veroorzaken. Het toestel alleen met een vochtige doek schoonmaken. Vóór het reinigen de netstekker uit het stopcontact halen of de zekering in de meterkast uitschakelen.

Bij de klantenservice of in speciaalzaken zijn speciale schoonmaakmiddelen voor roestvrij staal verkrijgbaar. Het schoonmaakmiddel heel dun opbrengen met een zachte doek.

: Kans op een elektrische schok! Binnendringend vocht kan een schok veroorzaken. Geen hogedrukreiniger of stoomreiniger gebruiken.

: Risico van letsel!

Gelakte oppervlakken

Bepaalde onderdelen in het toestel kunnen scherpe randen hebben. Veiligheidshandschoenen dragen.

Schoonmaakmiddelen Om te voorkomen dat de verschillende oppervlakken door verkeerde schoonmaakmiddelen beschadigd raken, dient u zich te houden aan de opgaven in de tabel. Gebruik ■

geen scherpe of schurende reinigingsmiddelen,

geen sterk alcoholhoudende reinigingsmiddelen,

geen harde schuur- of schoonmaaksponsjes,

geen hogedrukreinigers of stoomstraalapparaten.

Was nieuwe vaatdoekjes voor het gebruik goed uit. Neem alle aanwijzingen en waarschuwingen in acht die bij de reinigingsmiddelen vermeld worden.

Warm zeepsop: met een vochtig schoonmaakdoekje reinigen en een zachte doek nadrogen. Geen reinigingsmiddel voor roestvrij staal gebruiken.

Aluminium en kunst- Glasreiniger: stof met een zachte doek schoonmaken. Glas

Glasreiniger: met een zachte doek schoonmaken. Geen schraper gebruiken.

Warm zeepsop: met een vochtig schoonmaakdoekje reinigen en een zachte doek nadrogen. Risico van beschadiging van de elektronica doordat er vocht kan binnendringen. Reinig de bedieningselementen nooit met een natte doek. Geen reinigingsmiddel voor roestvrij staal gebruiken.

Metalen vetfilter demonteren

Aanwijzingen Geen agressieve, zuur- of looghoudende reinigingsmiddelen gebruiken.

1. Vergrendeling openen en het metalen vetfilter omlaag

2. Bij randafzuigingsfilters het metalen vetfilter omlaag trekken.

klappen. Daarbij het filter met de andere hand ondersteunen. Daarbij het filter met de andere hand ondersteunen.

Bij het reinigen van de metalen vetfilters ook de houder van de vetfilters in het apparaat reinigen met een vochtige doek. De metalen vetfilters kunnen in de afwasautomaat of met de hand worden gereinigd.

Met de hand: Aanwijzing: Bij hardnekkig vuil kunt u een speciaal vetoplosmiddel gebruiken. Dit kunt u bestellen via de Onlineshop. ■

Op de bodem van de metalen vetfilter kan zich vet verzamelen. De filter niet schuin houden, om te voorkomen dat er vet uit druipt.

Laat de metalen vetfilters weken in een heet afwassopje. Gebruik voor het reinigen een borstel en spoel daarna de filters goed af. Laat de metalen vetfilters afdruipen.

In de afwasautomaat: Aanwijzing: Bij reiniging in de afwasautomaat kunnen lichte verkleuringen optreden. Dit heeft geen invloed op de werking van de metalen vetfilters.

Metalen vetfilter reinigen Deze gebruiksaanwijzing geldt voor verschillende apparaatvarianten. Het is mogelijk dat er kenmerken worden beschreven die niet van toepassing zijn op uw apparaat.

: Brandgevaar! De vetafzettingen in het vetfilter kunnen ontbranden. Vetfilter minstens om de 2 maanden reinigen. Apparaat niet zonder vetfilter gebruiken.

Reinig sterk verzadigde metalen vetfilters niet samen met serviesgoed. Plaats de metalen vetfilters los in de afwasautomaat. De metalen vetfilters mogen niet worden vastgeklemd.

Metalen vetfilter monteren 1. Metalen vetfilter aanbrengen.

Daarbij met de andere hand het metalen vetfilter ondersteunen. 2. Metalen vetfilter omhoog klappen en de vergrendeling laten

Storing - wat moet u doen? Vaak kunt u storingen gemakkelijk zelf verhelpen. Let op de volgende aanwijzingen voordat u contact opneemt met de klantenservice.

: Kans op een elektrische schok!

LED-lampen Defecte LED-lampen mogen alleen worden vervangen door de fabrikant, diens klantenservice of een erkend vakman (elektromonteur).

Ondeskundige reparaties zijn gevaarlijk. Reparaties en de vervanging van beschadigde aansluitleidingen mogen uitsluitend worden uitgevoerd door technici die zijn geïnstrueerd door de klantenservice. Is het apparaat defect, haal dan de stekker uit het stopcontact of schakel de zekering in de meterkast uit. Contact opnemen met de klantenservice.

Storingentabel Storing

De stekker is niet in het stopcontact gestoken

De stekker in het stopcontact steken

Controleer of andere keukenapparaten functioneren

Controleer in de meterkast of de zekering voor het toestel in orde is

Contact opnemen met de servicedienst

Verlichting functioneert niet --------

Servicedienst Wanneer uw apparaat gerepareerd moet worden, staat onze servicedienst voor u klaar. Wij vinden altijd een passende oplossing, ook om onnodig bezoek van een technicus te voorkomen.

Eerste uitrusting: starterset voor gebruik met circulatielucht breed 3

Geef aan de klantenservice altijd het productnummer (E-nr.) en het fabricagenummer (FD-nr.) van uw apparaat op, zodat wij u goed van dienst kunnen zijn. Het typeplaatje met de nummers vindt u in de binnenruimte van het apparaat (daartoe het metalen vetfilter demonteren). Om niet te lang te hoeven zoeken wanneer u de klantenservice nodig heeft, kunt u hier direct de gegevens van uw apparaat en het telefoonnummer van de servicedienst invullen. E-nr.

ServicedienstO Let erop dat het bezoek van een technicus van de servicedienst in het geval van een verkeerde bediening ook tijdens de garantieperiode kosten met zich meebrengt.

Eerste uitrusting: CleanAir circulatieluchtmodule - smal

De contactgegevens in alle landen vindt u in de bijgesloten lijst met Servicedienstadressen.

Verzoek om reparatie en advies bij storingen NL 088 424 4020 B 070 222 142 Vertrouw op de competentie van de fabrikant. Dan bent u ervan verzekerd dat de reparatie wordt uitgevoerd door ervaren technici die gebruikmaken van de originele reserveonderdelen voor uw apparaat.

Toebehoren voor gebruik met circulatielucht (niet in de leveringsomvang inbegrepen) Aanwijzingen ■ Neem de installatie-instructies bij de toebehoren in acht. ■

Bij apparaten met een extra filter in de binnenruimte kan alleen de CleanAir circulatiemodule worden gebruikt.

Eerste uitrusting: starterset voor gebruik met circulatielucht smal

Eerste uitrusting: CleanAir circulatieluchtmodule - breed 7
