GEBRUIKSAANWIJZING DID098R50 - 4242002941431 BOSCH

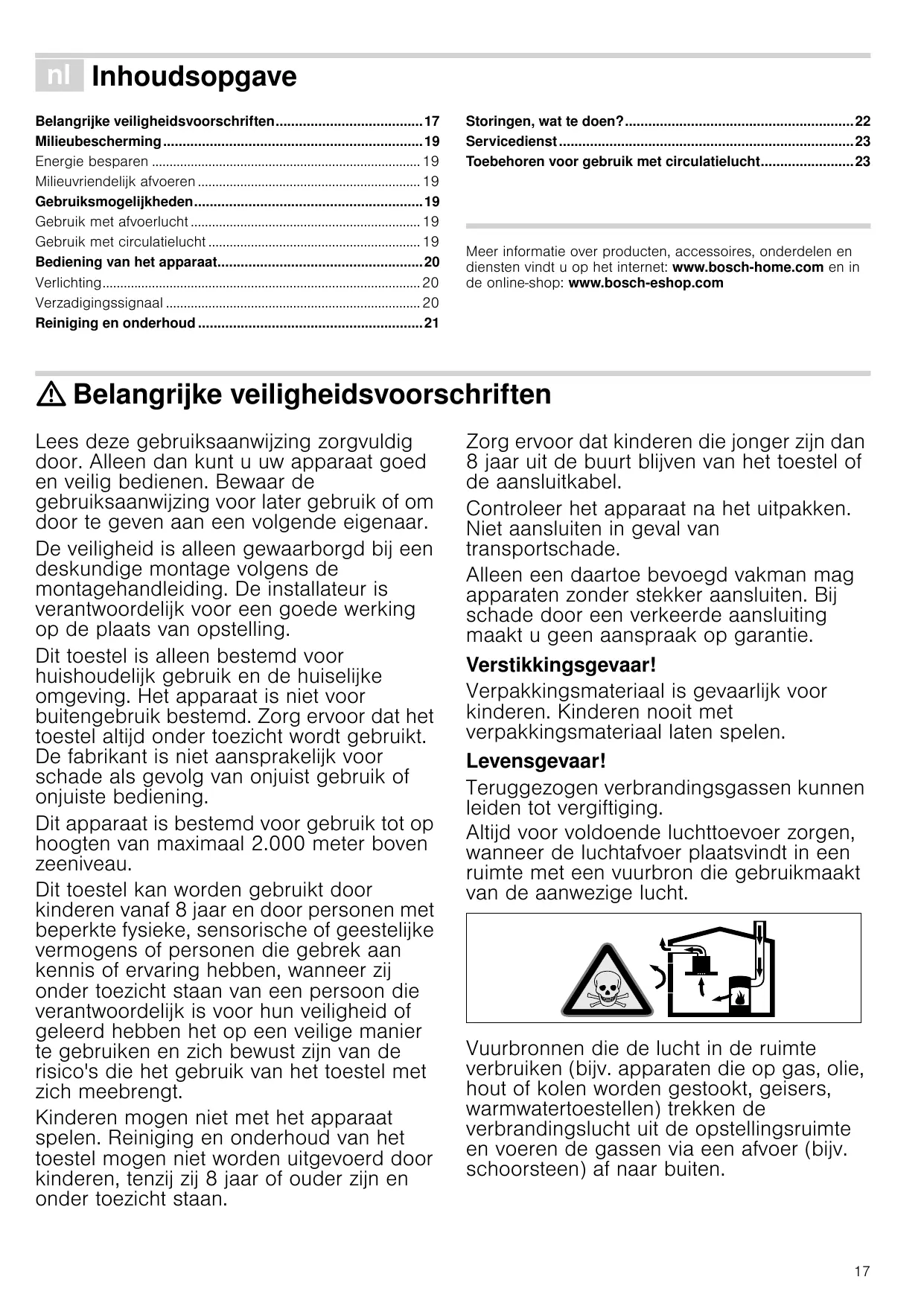

[nl] Gebruiksaanwijzing 17

Belangrijke veiligheidsvoorschriften17 Milieubescherming 19 Energie besparen 19 Milieuvriendelijk afvoeren 19 Gebruiksmogelijkheden19 Gebruik met afvoerlucht 19 Gebruik met circulatielucht 19 Bediening van het apparaat20 Verlichting 20 Verzadigingssignaal 20 Reiniging en onderhoud 21

Storingen, wat te doen? 22 Servicedienst 23 Toebehoren voor gebruik met circulatielucht23

Produktinfo Meer informatie over producten, accessoires, onderdelen en diensten vindt u op het internet: www.bosch-home.com en in de online-shop: www.bosch-eshop.com

: Belangrijke veiligheidsvoorschriften Lees deze gebruiksaanwijzing zorgvuldig door. Alleen dan kunt u uw apparaat goed en veilig bedienen. Bewaar de gebruiksaanwijzing voor later gebruik of om door te geven aan een volgende eigenaar. De veiligheid is alleen gewaarborgd bij een deskundige montage volgens de montagehandleiding. De installateur is verantwoordelijk voor een goede werking op de plaats van opstelling. Dit toestel is alleen bestemd voor huishoudelijk gebruik en de huiselijke omgeving. Het apparaat is niet voor buitengebruik bestemd. Zorg ervoor dat het toestel altijd onder toezicht wordt gebruikt. De fabrikant is niet aansprakelijk voor schade als gevolg van onjuist gebruik of onjuiste bediening. Dit apparaat is bestemd voor gebruik tot op hoogten van maximaal 2.000 meter boven zeeniveau. Dit toestel kan worden gebruikt door kinderen vanaf 8 jaar en door personen met beperkte fysieke, sensorische of geestelijke vermogens of personen die gebrek aan kennis of ervaring hebben, wanneer zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of geleerd hebben het op een veilige manier te gebruiken en zich bewust zijn van de risico's die het gebruik van het toestel met zich meebrengt. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud van het toestel mogen niet worden uitgevoerd door kinderen, tenzij zij 8 jaar of ouder zijn en onder toezicht staan.

Zorg ervoor dat kinderen die jonger zijn dan 8 jaar uit de buurt blijven van het toestel of de aansluitkabel. Controleer het apparaat na het uitpakken. Niet aansluiten in geval van transportschade. Alleen een daartoe bevoegd vakman mag apparaten zonder stekker aansluiten. Bij schade door een verkeerde aansluiting maakt u geen aanspraak op garantie. Verstikkingsgevaar! Verpakkingsmateriaal is gevaarlijk voor kinderen. Kinderen nooit met verpakkingsmateriaal laten spelen. Levensgevaar! Teruggezogen verbrandingsgassen kunnen leiden tot vergiftiging. Altijd voor voldoende luchttoevoer zorgen, wanneer de luchtafvoer plaatsvindt in een ruimte met een vuurbron die gebruikmaakt van de aanwezige lucht.

Vuurbronnen die de lucht in de ruimte verbruiken (bijv. apparaten die op gas, olie, hout of kolen worden gestookt, geisers, warmwatertoestellen) trekken de verbrandingslucht uit de opstellingsruimte en voeren de gassen via een afvoer (bijv. schoorsteen) af naar buiten.

In combinatie met een ingeschakelde afzuigkap wordt aan de keuken en aan de ruimtes ernaast lucht onttrokken - zonder voldoende luchttoevoer ontstaat er een onderdruk. Giftige gassen uit de schoorsteen of het afvoerkanaal worden teruggezogen in de woonruimte. ■ Zorg daarom altijd voor voldoende ventilatie. ■ Een ventilatiekast in de muur alleen is niet voldoende om aan de minimale eisen te voldoen. U kunt het apparaat alleen dan zonder risico gebruiken wanneer de onderdruk in de ruimte waarin de vuurbron zich bevindt niet groter is dan 4 Pa (0,04 mbar). Dit kan worden bereikt wanneer de voor de verbranding benodigde lucht door niet afsluitbare openingen, bijv. in deuren, ramen, in combinatie met een ventilatiekast in de muur of andere technische voorzieningen, kan worden toegevoerd.

Raadpleeg in ieder geval het bedrijf dat in uw huis zorgt voor de schoorsteenreiniging. Dit bedrijf is in staat het totale ventilatiesysteem van uw huis te beoordelen en kan een voorstel doen voor passende maatregelen op het gebied van de luchttoevoer. Indien de afzuiging alleen met recirculatie wordt gebruikt, is een onbeperkt gebruik mogelijk. Brandgevaar! ■ De vetafzettingen in het vetfilter kunnen ontbranden. Vetfilter minstens om de 2 maanden reinigen. Apparaat niet zonder vetfilter gebruiken. ■ De vetafzettingen in het vetfilter kunnen ontbranden. In de buurt van het apparaat nooit werken met een open vlam (bijv. flamberen). Het apparaat alleen in de buurt van een vuurbron voor vaste brandstoffen (bijv. hout of kolen) installeren wanneer er een afgesloten, niet verwijderbare afscherming aanwezig is. Er mogen geen vonken wegspringen. Brandgevaar!

Hete olie en heet vet vatten snel vlam. Hete olie en heet vet nooit gebruiken zonder toezicht. Vuur nooit blussen met water. Schakel de kookzone uit. Vlammen voorzichtig met een deksel, smoordeksel of iets dergelijks verstikken. ■ Wanneer er gas-kookzones ingeschakeld zijn waar geen kookgerei op staat, wordt er tijdens het gebruik zeer veel warmte ontwikkeld. Een ventilatieapparaat dat daarop is aangebracht kan beschadigd of in brand raken. Gebruik de gas-kookzones alleen wanneer er kookgerei op staat. ■ Bij gelijktijdig gebruik van meerdere gaskookzones ontwikkelt zich een grote warmte. Een ventilatieapparaat dat daarop is aangebracht kan beschadigd of in brand raken. Twee gaskookplaten nooit langer dan 15 minuten gelijktijdig op de hoogste vlam gebruiken. Een grote brander met meer dan 5kW (wok) komt overeen met het vermogen van twee gasbranders. Risico van verbranding! Tijdens het gebruik worden de toegankelijke onderdelen heet. De hete onderdelen nooit aanraken. Zorg ervoor dat er geen kinderen in de buurt zijn. Risico van letsel! ■ Bepaalde onderdelen in het toestel kunnen scherpe randen hebben. Veiligheidshandschoenen dragen. ■ Op het apparaat geplaatste voorwerpen kunnen vallen. Plaats geen voorwerpen op het apparaat. Kans op een elektrische schok! ■ Een defect toestel kan een schok veroorzaken. Een defect toestel nooit inschakelen. De netstekker uit het stopcontact halen of de zekering in de meterkast uitschakelen. Contact opnemen met de klantenservice. ■ Ondeskundige reparaties zijn gevaarlijk. Reparaties en de vervanging van beschadigde aansluitleidingen mogen uitsluitend worden uitgevoerd door technici die zijn geïnstrueerd door de klantenservice. Is het apparaat defect, haal dan de stekker uit het stopcontact of schakel de zekering in de meterkast uit. Contact opnemen met de klantenservice. ■ Binnendringend vocht kan een schok veroorzaken. Geen hogedrukreiniger of stoomreiniger gebruiken. ■

Kans op een elektrische schok!

Kans op een elektrische schok!

Oorzaken van schade Attentie! Risico van beschadiging door corrosie. Schakel het apparaat wanneer u kookt altijd in om condensvorming te voorkomen. Condenswater kan leiden tot corrosie. Defecte lampen altijd onmiddellijk vervangen, om overbelasting van de andere lampen te voorkomen. Risico van beschadiging doordat er vocht in de elektronica van het apparaat komt. Reinig de bedieningselementen nooit met een natte doek. Beschadiging van het oppervlak door een foutieve manier van reinigen. Roestvrijstalen oppervlakken uitsluitend reinigen in de slijprichting. Gebruik voor de bedieningselementen geen reinigingsmiddel voor roestvrij staal. Beschadiging van het oppervlak door scherpe of schurende reinigingsmiddelen. Gebruik nooit scherpe of schurende reinigingsmiddelen. Beschadigingsgevaar door condensaat-terugloop. Luchtafvoerkanaal vanuit het apparaat licht hellend installeren (1° verloop).

Milieubescherming Uw nieuwe apparaat is bijzonder energie-efficiënt. Hier krijgt u tips over de manier waarop u bij het gebruik van uw apparaat nog meer kunt besparen op energie en het apparaat op de juiste manier afvoert.

Zorg tijdens het koken voor voldoende toevoer van lucht, zodat de afzuigkap efficiënt werkt en weinig geluid geeft. Pas de ventilatiestand aan de intensiteit van de kookdamp aan. Gebruik de intensiefstand alleen wanneer dit nodig is. Een lagere ventilatiestand betekent minder energieverbruik. Kies bij intensieve kookdampen op tijd een hogere ventilatiestand. Wanneer er in de keuken al kookdamp is ontstaan, dient de afzuigkap langer te worden ingezet. Hoeft de afzuigkap niet meer te worden gebruikt, schakel hem dan uit. Schakel de verlichting uit wanneer deze niet langer nodig is. Filters dienen binnen de aangegeven periodes te worden gereinigd of vervangen, om de effectiviteit van de ventilatie te verhogen en het risico van brand tegen te gaan.

Milieuvriendelijk afvoeren Voer de verpakking op een milieuvriendelijke manier af. Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Gebruiksmogelijkheden U kunt dit apparaat gebruiken voor luchtafvoer en circulatielucht.

Gebruik met afvoerlucht De aangezogen lucht wordt door de vetfilters gereinigd en via een buizensysteem naar de buitenlucht afgevoerd.

Aanwijzing: De afvoerlucht mag niet worden afgevoerd via een in gebruik zijnde rook- of gasafvoer, noch via een schacht die dient voor de ontluchting van ruimtes met vuurbronnen. ■

Komt de afvoerlucht terecht in een rook- of gasafvoer die niet in gebruik is, dan dient u een vakbekwame schoorsteenveger te raadplegen. Wordt de afvoerlucht door de buitenmuur geleid, dan raden wij u aan een telescoop-muurkast te gebruiken.

Gebruik met circulatielucht De aangezogen lucht wordt door de vetfilters en een actief koolfilter gereinigd en weer teruggeleid naar de keuken.

Aanwijzing: Om geurtjes te voorkomen bij het gebruik van circulatielucht, dient u een actief koolfilter te monteren. De verschillende manieren om het apparaat met circulatielucht te gebruiken, vindt u in het prospectus of kunt u navragen bij uw speciaalzaak. De daartoe benodigde toebehoren zijn verkrijgbaar bij de speciaalzaak, de klantenservice of de Online-shop. De nummers van de toebehoren vindt u achterin de gebruiksaanwijzing.

Bediening van het apparaat Aanwijzing: Schakel de afzuigkap in zodra u begint met koken en schakel hem pas enkele minuten na het koken weer uit. Zo wordt de keukendamp het effectiefst verwijderd.

1. Ventilator en verlichting uitschakelen.

Bij de intervalventilatie wordt de ventilatie automatisch gedurende 10 minuten per uur op stand 2 ingeschakeld. 2. Toets H ingedrukt houden, tot het licht afwisselend aan en

De interval-ventilatie is geactiveerd en schakelt na enkele seconden in. Aanwijzing: U kunt de intervalfunctie uitschakelen door de toetsen @, A, H of y in te drukken. Toelichting

B Licht Aan/Uit/Dimmen

Ventilatiestand verhogen

Bij de ventilatornaloop wordt het apparaat na 10 minuten automatisch uitgeschakeld.

A Ventilatiestand verlagen

Aanwijzing: De ventilatornaloop is alleen bij de ventilatorstanden 1-3 activeerbaar.

Afstandsbediening verbinden met het apparaat Wanneer het apparaat niet met de afstandsbediening kan worden bediend, bijv. na het vervangen van de batterijen, moet de verbinding tussen afstandsbediening en apparaat opnieuw tot stand worden gebracht. 1. Toets @ ingedrukt houden. 2. Apparaat aansluiten op de netspanning.

Er klinkt een lang signaal.De afstandsbediening is verbonden met het apparaat. Aanwijzing: Klinkt er binnen 30 seconden geen signaal, dan dient u de procedure opnieuw uit te voeren.

Ventilator instellen Inschakelen 1. Toets @ indrukken.

De ventilator start in ventilatiestand 2. 2. Toets @ of A indrukken om een andere ventilatiestand in te

Aanwijzing: Het apparaat heeft 3 ventilatiestanden en een intensiefstand. Om de laagste stand in te stellen een keer op A drukken. Door vaker te drukken gaat het apparaat weer uit. Uitschakelen Toets A indrukken, tot het apparaat wordt uitgeschakeld. of toets H indrukken.

Intensief-stand Bij sterke geur- en dampvorming kunt u de intensief-stand gebruiken. Toets @ indrukken, tot apparaat hoorbaar naar de intensiefstand schakelt. Aanwijzing: De looptijd van de intensiefstand bedraagt 4 minuten. Na afloop hiervan schakelt het toestel terug naar ventilatiestand 2.

Verlichting U kunt de verlichting onafhankelijk van de ventilatie in- en uitschakelen. Toets B indrukken. Helderheid instellen Toets B ingedrukt houden tot de gewenste helderheid verkregen is.

Verzadigingssignaal Als de filter verzadigd is, klinkt er een signaal: ■

drie op elkaar volgende geluidssignalen: metalen vetfilter reinigen zes op elkaar volgende geluidssignalen: actieve koolfilter vervangen

Zie het hoofdstuk Reinigen en verzorgen resp. het extra blad CleanAir luchtcirculatiemodule. Verzadigingssignaal terugzetten Toets y indrukken. Gedurende drie seconden klinkt er een geluidssignaal. Aanwijzing: Na 20 uur schakelt het apparaat het verzadigingssignaal automatisch uit. Apparaat instellen op gebruik met circulatielucht 1. Apparaat uitschakelen. 2. Toets y vier seconden ingedrukt houden tot er een signaal

De elektronische regeling is weer op circulatielucht ingesteld. Apparaat instellen op gebruik met afvoerlucht 1. Apparaat uitschakelen. 2. Toets y vier seconden ingedrukt houden tot er twee signalen

De elektronische regeling is op afvoerlucht ingesteld.

Reiniging en onderhoud : Risico van verbranding!

Het toestel wordt heet tijdens de bereiding, vooral in de buurt van lampen. Laat het voor de reiniging afkoelen.

Warm zeepsop: Met een vochtig schoonmaakdoekje reinigen en met een zachte doek nadrogen.

: Gevaar van een elektrische schok! Binnendringend vocht kan een schok veroorzaken. Het toestel alleen met een vochtige doek schoonmaken. Vóór het reinigen de netstekker uit het stopcontact halen of de zekering in de meterkast uitschakelen.

Gevaar van een elektrische schok doordat er vocht kan binnendringen. Risico van beschadiging van de elektronica doordat er vocht kan binnendringen. Bedieningselementen nooit reinigen met een natte doek.

: Kans op een elektrische schok! Binnendringend vocht kan een schok veroorzaken. Geen hogedrukreiniger of stoomreiniger gebruiken.

: Risico van letsel! Bepaalde onderdelen in het toestel kunnen scherpe randen hebben. Veiligheidshandschoenen dragen.

Schoonmaakmiddelen Let op de opgaven in de tabel, om te voorkomen dat de verschillende oppervlakken door verkeerde schoonmaakmiddelen worden beschadigd. Gebruik ■

geen scherpe of schurende reinigingsmiddelen,

geen sterk alcoholhoudende reinigingsmiddelen,

geen harde schuur- of schoonmaaksponsjes,

geen hogedrukreinigers of stoomstraalapparaten.

Geen reinigingsmiddel voor roestvrij staal gebruiken.

Metalen vetfilter reinigen Deze gebruiksaanwijzing geldt voor verschillende apparaatvarianten. Het is mogelijk dat er kenmerken worden beschreven die niet van toepassing zijn op uw apparaat.

: Brandgevaar! De vetafzettingen in het vetfilter kunnen ontbranden. Vetfilter minstens om de 2 maanden reinigen. Apparaat niet zonder vetfilter gebruiken. Aanwijzingen Geen agressieve, zuur- of looghoudende reinigingsmiddelen gebruiken.

Was nieuwe vaatdoekjes voor gebruik grondig uit.

Neem alle aanwijzingen en waarschuwingen in acht die bij de reinigingsmiddelen vermeld worden.

Warm zeepsop: Met een schoonmaakdoekje reinigen en met een zachte doek nadrogen. Roestvrijstalen oppervlakken uitsluitend reingen in de slijprichting. Bij de servicedienst of in speciaalzaken zijn speciale onderhoudsmiddelen voor roestvrij staal verkrijgbaar. Het schoonmaakmiddel heel dun opbrengen met een zachte doek.

Gelakte oppervlakken

De metalen vetfilters kunnen in de afwasautomaat of met de hand worden gereinigd.

Met de hand: Aanwijzing: Bij hardnekkig vuil kunt u een speciaal vetoplosmiddel gebruiken. Dit kunt u bestellen via de Onlineshop. ■ ■

Laat de metalen vetfilters weken in een heet afwassopje. Gebruik voor het reinigen een borstel en spoel daarna de filters goed af. Laat de metalen vetfilters afdruipen.

In de afwasautomaat:

Warm zeepsop: Met een vochtig schoonmaakdoekje reinigen en met een zachte doek nadrogen.

Aanwijzing: Bij reiniging in de afwasautomaat kunnen lichte verkleuringen optreden. Dit heeft geen invloed op de werking van de metalen vetfilters.

Geen reinigingsmiddel voor roestvrij staal gebruiken.

Aluminium en kunst- Glasreiniger: stof met een zachte doek schoonmaken. Glas

Bij het reinigen van de metalen vetfilters ook de houder van de vetfilters in het apparaat reinigen met een vochtige doek.

Reinig sterk verzadigde metalen vetfilters niet samen met serviesgoed. Plaats de metalen vetfilters los in de afwasautomaat. De metalen vetfilters mogen niet worden vastgeklemd.

Glasreiniger: Met een zachte doek schoonmaken. Geen schraper gebruiken.

1. Op de vergrendeling van de filterafdekking drukken.

1. Metalen vetfilter aanbrengen.

Aanwijzing: Filterafdekking met twee handen vastpakken.

Daarbij dient u de filter met de andere hand te ondersteunen. 2. Metalen vetfilter omhoog klappen en de vergrendeling laten

3. Filterafdekking naar boven toe sluiten.

Aanwijzing: Ervoor zorgen dat de vergrendeling van de filterafdekking correct vastklikt.

Batterijen van de afstandsbediening vervangen

2. Filterafdekking tot de aanslag openen.

Aanwijzing: Filterafdekking kan ongeveer 40° worden geopend.

1. Schroeven losmaken. 2. Afdekking eraf halen. 3. Batterijen verwijderen. 4. Nieuwe batterijen (type 23AE 12 V) correct inbrengen. 3. Op de vergrendeling van de metalen vetfilter drukken.

Aanwijzing: De filter niet buigen, om beschadiging te voorkomen.

5. Lege of defecte batterijen in overeenstemming met de

plaatselijke voorschriften afvoeren.

Aanwijzing: Batterijen niet met het huisvuil meegeven.

4. Metalen vetfilter uit de houder nemen.

Aanwijzing. Op de bodem van de metalen vetfilter kan zich vet verzamelen. Metalen vetfilter horizontaal houden, om te voorkomen dat er vet uit druipt. 5. Apparaat van binnen reinigen. 6. Metalen vetfilter reinigen en laten drogen alvorens hem terug

Storingen, wat te doen? Vaak kunt u storingen gemakkelijk zelf verhelpen. Let op de volgende aanwijzingen voordat u contact opneemt met de klantenservice.

: Kans op een elektrische schok! Ondeskundige reparaties zijn gevaarlijk. Reparaties en de vervanging van beschadigde aansluitleidingen mogen uitsluitend worden uitgevoerd door technici die zijn geïnstrueerd door de klantenservice. Is het apparaat defect, haal dan de stekker uit het stopcontact of schakel de zekering in de meterkast uit. Contact opnemen met de klantenservice.

LED-lampen Defecte LED-lampen mogen alleen worden vervangen door de fabrikant, diens klantenservice of een erkend vakman (elektromonteur).

Stekker is niet in het stopcontact gesto- Apparaat aansluiten op het elektriciteitsken net

Verlichting functioneert niet

Controleer in de meterkast of de zekering voor het apparaat in orde is

LED-lampen zijn defect

Contact opnemen met de servicedienst

Drie op elkaar volgende geluidssignalen De metalen vetfilter is verzadigd.

Filter reinigen, zie het hoofdstuk Reinigen en verzorgen.

Zes op elkaar volgende geluidssignalen De actieve koolfilter is verzadigd.

Filter vervangen, zie het extra blad CleanAir luchtcirculatiemodule

Afstandsbediening werkt niet

De batterij is leeg.

Zie voor de batterijen van de afstandsbediening het hoofdstuk Reinigen en onderhoud.

Het apparaat reageert niet op de afstandsbediening

De afstandsbediening is niet verbonden De afstandsbediening verbinden met het met het apparaat apparaat, zie het hoofdstuk Apparaat bedienen

Servicedienst Wanneer uw apparaat gerepareerd moet worden, staat onze servicedienst voor u klaar. Wij vinden altijd een passende oplossing, ook om onnodig bezoek van een technicus te voorkomen. Geef aan de klantenservice altijd het productnummer (E-nr.) en het fabricagenummer (FD-nr.) van uw apparaat op, zodat wij u goed van dienst kunnen zijn. Het typeplaatje met de nummers vindt u in de binnenruimte van het apparaat (daartoe het metalen vetfilter demonteren). Om niet te lang te hoeven zoeken wanneer u de klantenservice nodig heeft, kunt u hier direct de gegevens van uw apparaat en het telefoonnummer van de servicedienst invullen. E-nr.

Let erop dat het bezoek van een technicus van de servicedienst in het geval van een verkeerde bediening ook tijdens de garantieperiode kosten met zich meebrengt. De contactgegevens in alle landen vindt u in de bijgesloten lijst met Servicedienstadressen. Verzoek om reparatie en advies bij storingen NL 088 424 4010 B 070 222 141 Vertrouw op de competentie van de fabrikant. Dan bent u ervan verzekerd dat de reparatie wordt uitgevoerd door ervaren technici die gebruikmaken van de originele reserveonderdelen voor uw apparaat.

ServicedienstO Toebehoren voor gebruik met circulatielucht (niet in de leveringsomvang inbegrepen) DSZ5300
