DIO ILP - Draaitafel ION - Gratis gebruiksaanwijzing en handleiding

Producttype	Draaitafel met digitale conversie
Merk	ION
Model	DIO ILP
Afmetingen (ongeveer)	34 x 32 x 11 cm
Gewicht (ongeveer)	3 kg
Voeding	Netadapter (inbegrepen); USB-poort voor aansluiting op computer
Afspelsnelheden	33 1/3, 45, 78 toeren/min
Audio-uitgangen	RCA-lijn (niet aansluiten op phono-ingang), USB
Opnamefunctie	Vinyl naar digitaal conversie via USB met EZ Vinyl/Tape Converter software
Autostop-functie	Ja, in-/uitschakelbaar
Inbegrepen accessoires	Netadapter, USB-kabel, 45-toeren adapter, slipmat, software-cd, snelle startgids
Losse onderdelen beschikbaar	78-toeren naald (ref. ICT06rs78) apart verkrijgbaar
Onderhoud en reiniging	Reinig de naald met een zachte borstel; bescherm tegen stof
Veiligheid	Sluit de RCA-uitgangen niet aan op een phono-ingang; lees de veiligheidsinstructies voor gebruik
Systeemcompatibiliteit	Windows XP/Vista/7, Mac OS X
Algemene informatie	Draagbare draaitafel met beschermkap (niet expliciet vermeld maar typisch)

Veelgestelde vragen - DIO ILP ION

Hoe kan ik een vinyl opnemen op mijn computer?

Gebruik de EZ Vinyl/Tape Converter software die op CD wordt meegeleverd. Installeer het, sluit de draaitafel aan op de computer via de USB-kabel en start de applicatie. Volg de instructies op het scherm om de opname in te stellen. Plaats de naald op de plaat en de applicatie zal de audio vastleggen.

Waarom komt het geluid uit de luidsprekers van de computer tijdens het afspelen?

De draaitafel heeft geen ingebouwde luidsprekers. Wanneer deze via USB is aangesloten, wordt de audio naar de computer verzonden. Om te luisteren moet u luidsprekers of een hoofdtelefoon op de computer aansluiten, of de RCA-uitgangen van de draaitafel op een stereo-installatie aansluiten (nooit op een phono-ingang).

Hoe stel ik de snelheid van de draaitafel bij als deze niet correct is?

Zorg er eerst voor dat de snelheidskiezer (33/45/78) in de juiste stand staat. Als de snelheid nog steeds niet klopt, draai de draaitafel om, verwijder de rubberen dop die overeenkomt met de snelheid die u wilt aanpassen, en gebruik een kruiskopschroevendraaier om de schroef aan te draaien of los te draaien tot de juiste snelheid is bereikt.

Wat moet ik doen als ik een brom hoor tijdens het opnemen?

Een brom wordt vaak veroorzaakt door onvoldoende aarding. Sluit de computer of versterker aan op een geaard stopcontact (3 pinnen). Dit zou het geluid moeten verminderen.

Hoe activeer ik de Autostop-functie?

Gebruik de Autostop schakelaar bovenop de draaitafel. Wanneer deze is ingeschakeld, begint de draaitafel te draaien zodra de arm op de plaat wordt geplaatst en stopt automatisch aan het einde van de plaat.

Kan ik de draaitafel zonder computer gebruiken?

Ja, u kunt vinyl platen afspelen door de RCA-uitgangen van de draaitafel aan te sluiten op een stereo-installatie of versterkte luidsprekers (niet aansluiten op phono-ingang). De draaitafel werkt met de meegeleverde netadapter.

Hoe reinig ik de naald van de draaitafel?

Gebruik een speciale zachte naaldborstel. Borstel voorzichtig van achteren naar voren om stof te verwijderen. Vermijd chemicaliën.

Waarom stopt mijn plaat voor het einde?

Dit kan gebeuren bij 45-toeren platen. Schakel de Autostop functie uit voor deze opname, zodat de draaitafel blijft draaien tot het einde van het nummer.

Waar kan ik een vervangende naald vinden?

De 78-toeren naalden (ref. ICT06rs78) zijn beschikbaar op de website ionaudio.com/ict06rs. Gebruik alleen compatibele naalden.

Hoe stel ik de PURE LP in als standaard opnameapparaat in Windows 7?

Ga naar Start > Configuratiescherm > Geluid. Klik op het tabblad Opname, selecteer PURE LP en klik vervolgens op Standaard. Bevestig met OK.

GEBRUIKSAANWIJZING DIO ILP ION

Controleer of de doos de onderstaande onderdelen bevat:

PURE LP
- Stroomadapter
- USB-kabel
45 TPM adapter
- Pre-Mounted Slipmat
- Software-cd
Snelstartgids
Veiligheidsvoorschriften en boekje met garantie-informatie

LEES DE VEILIGHEIDSVOORSCHRIFTEN VOORALEER HET PRODUCT TE GEBRIKEN

Ga waar www.ionaudio.com voor productregistratie.

Gebruik Van PURE LP met uw Computer

Opnemen

Voor het opnen van muziek op uw computer, kut u gebruik maken van de ION EZ Vinyl/Tape Converter. EZ Vinyl/Tape Converter slaat uw opnamen op een handige manier op in uw iTunes-bibliotheek. Na het omzetten van uw vinylplaten, kut u ze op cd branden of opladen op draagbare muziekspellers.

Om de software te installeren: plaats de meegeleverde cd in uw computer en volg de instructies op het scherm.

1. Wanner EZ Vinyl/Tape Converter op uw computer is geinstalleerd, gebruikt u de meegeleverde USB-kabel om de USB-poort van de PURE LP aan te sluiten op een vrij USB-poort op uw computer.
2. Op uw computer=knt de EZ Vinyl/Tape Converter openen door te klikken op Startmenu Alle programma's (Windows) of op het menu Toepassingen (Mac).
3. Volg de instructies op het scherm voor het instellen van de opname. Wanneru wordt gwraagd om uw muziek af te spelen, beweegt u de toonarm van de PURE LP over de plaat om het afspelen te starten.

Opmerking: Omijdens het afspelen te luisteren aan een plank: luister via de luidsprekers van uw computer of sluit de RCA-uitgangen van de PURE LP aan op een stereo-installatie of actieve luidsprekers. Verbind ziet met phono-ingangen; de RCA-uitgangen van de PURE LP staan ingesteld op lijniveau en+kunnen een apparaat met ingangen op phono-niveau beschadenig.

1. Wanner u klaar bent met de opname, heft u de toonarm van de PURE LP van deplaat en plaatst u hem terug op de armsteun.

Surf waar www.ionaudio.com/computer-optimization vooreer informatie over het optimaliseren van uw computer voor audio.

Afspelen

U Aunt luisteren maar de muziek op uw computer via de interne luidsprekers of een aangesloten hoofdtelefoon. (PURE LP kan Niet worden gezruikt als een aftseelapparaat voor audio van uw computer.)

Omijdens het afspelen te luisteren aan een plaat: luister via de (aangesloten) luidsprekers van uw computer of sluit de RCA-uitgangen van de PURE LP aan op een stereo-installatie of actieve luidsprekers. Verbind ze Niet met phono-ingangen; de RCA-uitgangen van de PURE LP staan ingesteld op lijniveau en hunnen een apparataat met ingangen op phono-niveau beschaden.

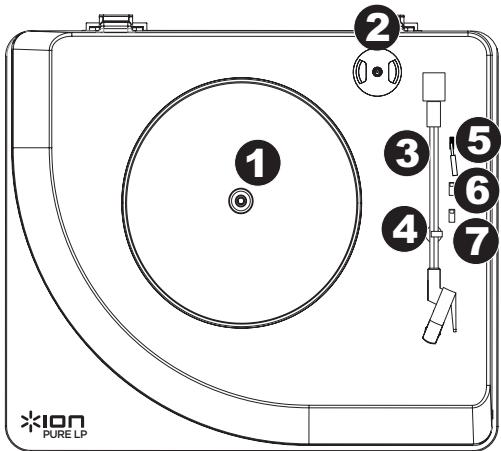

Kenmerken

1. Draaitafel: leg hierop uwplaat.
2. Houser 45-toerenadapter: houser voor de meegeleverde 45- toerenadapter. Plaats de adapter in de houser wanner u hem Niet gebruikt.
3. Toonarm: de toonarm kan met de hand of met de hendel zakken/opheffen maar omhoog of omaag worden bewogen. Let op: de toonarm要去uit rustpositie worden verplaatst (op de armsteun) om de motor van de draaiafel te activeren. Wanner de toonarm terug in rustpositie worden geplaatst, valt de motor van de draaiafel uit.
4. Armsteun: deutsche speciala ontworpen armsteun beveiligt de toonarm in rustpositie of wanner hij nicht worden gebrukt. De armsteun wird ontworpen om in de hoogste positie te blijven wanner hij ontgrendeld is.
5. Hendel zakken/opheffen: heft de toonarm op en LAST hem zakken.
6. Schakelaar 33 / 45 / 78 Toeren*:DEXE schakelaar controleert het toerental van de draaitafel.
7. Autostop-schakelaar: deutsche schakelaar zet autostop aan ofuit. Wannerautostop aan staat, begint de draaitafel te draaien van zostra de toonarm zich boven de plaat bevindt en stoct ze met draaien wanner de plaat waar einde heeft bereikt. (Wannerautostop afstaat, blift de draaitafel aftijd draaien, ongeacht de positie van de toonarm.)

Opmerking: Gebruik voor optimale resultaten bij het afspelen van 78-toerenplaten een naald voor 78 toeren (wordt afzonderlijk verkocht). Gebruik alleen een naald voor 78 toeren met 78-toerenplaten. Koop op ionaudio.com/ict06rs de iCT06rs naald voor 78 toeren.

1. RCA-uitgang**: de audio van een spelende vinylplaat wordt gestuurd maar deze coaxiale audio-uitgang op lijniveau. Hij mag Niet op apparaten met phononiveau worden aangesloten.
   Opmerking: Als uw vinyplaat stopt voor het einde van de muziek is bereikt, schakel Autostop danuit voor dezeplaat. Dit worden aanbevolen voor die meeste 45-toerenplaten.
2. USB-audioutgang: geleve de meegeleverde USB-kabel om uw draaiafel op uw computer aan te sluiten. De USB-verbinding streurt het audiosignal van de draaiafel waar uw computer. Zie hoofdstuk Gebruik PURE LP met uw Computer van deze handleiding voor informatie.
3. Voeding: gebruik de meegeleverde stroomadapter om het apparaat aan te sluiten op het stroomnet.
4. Aan/Uit-schakelaar: druk op deze knop om de PURE LP aan ofuit te zetten.
   WAARSCHUWING: De RCA-uitgangen zijn op LIJNNIVEAU. Verbind deze enkel met ingangen op LIJNNIVEAU. U(Int)kunt uw receiver beschadigen indien u een apparaat op LIJNNIVEAU aansluit op een PHONO-ingang.

BELANGRIJK: Verwijder het plastic kapje van de naald (naaldbescherming) voor de draaifael aan te zetten.

• Indien nodig, kurz u de snelheid van de draaiatafel aanpassen. Aan de onderkant van de PURE LP, verwijder de rubberen pads en draai de juiste schroef met een standard schroevendraier.

Problemen Oplossen

Als u problemen ondvindt, raadpleeg dan de onderstaande stappen voor probleemoplossing evenals die in de handleiding van de EZ Vinyl/Tape Converter bij dit product.

Als u opneemt op een computer:

Zorg ervoor dat de PURE LP is ingeschakeld en dat de naald op de plaat staat.
Zorg ervoor dat PURE LP op uw computer als standaard opname-apparaat staat ingesteld (zie de instructies hieronder).
Ols u Iustert via de luidspekers van uw computer, zorg er dan voor dat die luidspekers op uw computer als staandar afspeelaparraat sein ingesteld (zie de instructies hieronder). U kunt ook de RCA-uitgangen van de PURE LP aansluien op een stereosysteme of active luidspekers. Verbind ze Niet met phono-ingangen; de RCA-uitgangen van de PURE LP staan ingesteld op lijniveau en+kunnen een apparataat met ingangen op phono-niveau beschadigen. (Opmerking: de RCA-uitgangen monitoren het signalDat ut de draaitafel komt, net het signalDat uit uw computer komt.)
O U dient ook de USB-kabel die de PURE LP met uw computer verbindt eerst te ontkoppelen en daarna weeer aan te sluiten.

Ik hoor geen geluid wanner ik muziek afspeel:

• Als umuziekafspeelt vanaf vinyl:

Zorg ervoor dat de PURE LP is ingeschakeld en dat de naald op deplaat staat.
Sluit de RCA-uitgangen van de PURE LP aan op een stereo-installatie of actieve luidsprekers. (Verbind ze niet met phono-ingangen; de RCA-uitgangen van de PURE LP staan ingesteld op lijniveau en konnen een apparata met ingangen op phono-niveau beschadigien.)

• Als u muziek afspeelt vanaf uw computer:

Zorg ervoor dat de volumeknop van het programme dat uw muziek aftspeelt hoog genoeg staat.
Zorg ervoor dat de volumeknop van uw computer hoog genoeg staat.
Zorg ervoor dat de luidspekters van uw computer als standarda aftseelapparaat�z inigestend (zie de instructies hieronder). (PURE LP kan Niet worden gebruikt als aftseelapparaat voor het geluid van uw computer.)

Ik hoor een bromtoon door mijn speaker of laptop bij gebruik van de draaitafel:

• Als u opneemt op een laptop:
  Sluit de laptop aan op een geaard stopcontact (drie draden)
• Als u de planta afspeelt door een speaker:
  o Sluit aan op een geaard stopcontact (drie draden).

Mijn staat draaat Niet aan de correcte snugelid; de klank is te hoog of te laag:

• Controller of de schakelaar 33/45/78 op de correcte snelheid voor uwplaat staat.
  O Als de schakelaar 33/45/78 in de correcte stand staat en als de snelheid lichtjes awijk, doe dan het volgende:

1.Zoek aan de onderkant van de Pure LP het rubberen kussentje met het torental dat u wilt bijregelen en hef het voorzichtig op om het te verwijdener.

2.Doorpik de rubberen veregeling en draai de schroef aan of maak ze loser met een kruiskapschroevendraair om de draaisnelheid bij te regelen.

De Geluidskaart Van uw Computer Instellen Als Standaard Afspeelapparaat

• Windows XP: Klik op Start Bedieningspaneel (of Instelleningen Bedieningspaneel in Klassieke weergave) Geluid en audio-apparaten. Klik op het tablad Geluid en selecteer onder Geluid afspelen de geluidskaart van uw computer als standaardapparaat.
• Windows Vista: Klik op Start Bedieningspaneel (of Instellenen Bedieningspaneel in Klassieke weergave) Hardware en geluid Geluid. Klik op het tablbad Afselen en selecteer de geluidskaart van uw computer als standaardapparaat.
  Windows 7: Klik op Start Bedieningspaneel Geluid. Klik op het tablad Afspelen en selecteer de geluidskaart van uw computer als standaardapparaat.
  Mac: Klik op het "Apple"-pictogram in de linkerbovenhoek en klik op Systemevoorkeuren▶ Geluid. Klik op het tablbad Uitvoer. Selecteer Interne luidsprekers in het menu als u gebruik maakt van de interne luidsprekers van uw computer of selecteer Hoofdtelefoon als u luidsprekers of een hoofdtelefoon gebruikt die+zijn aangesloten op de 1/8"-koptelefoonuitgang van de computer.

PURE LP Instellen Als Standaard Opnameapparaat

• Windows XP: Klik op Start Bedieningspaneel (of Instellingen Bedieningspaneel in Klassieke weergave) Geluid en audio-apparaten. Klik op het tablad Geluid en selecteer onder Geluid opnemen de PURE LP als standaardapparaar.
  Windows Vista: Klik op Start Bedieningspaneel (of Installevenen Bedieningspaneel in Klassieke weergave) Hardware en geluid Geluid. Klik op het tabblad Opnemen en selecteer de PURE LP als standaardapparaat.
  Windows 7: Klik op Start Bedieningspaneel Geluid. Klik op het tablad Opnemen en selecteer de PURE LP als standaardapparaat.
• Mac: Klik op het "Apple"-pictogram in de linkerbovenhoek en klik op Systeemvoorkuren▶ Geluid. Klik op het tablada Invoer. Selecteer in het menu de PURE LP als het apparata.

Neem contact op met ION Audio of uw dealer voor technische ondersteuning VOORALEER DIT PRODUCT TERUG TE ZENDEN. De contactgegevens zijn te vinden in het boekje met veillgheidsinstructies bij dit product.

www.ionaudio.com
