GEBRUIKSAANWIJZING AQXGD 169 H HOTPOINT-ARISTON

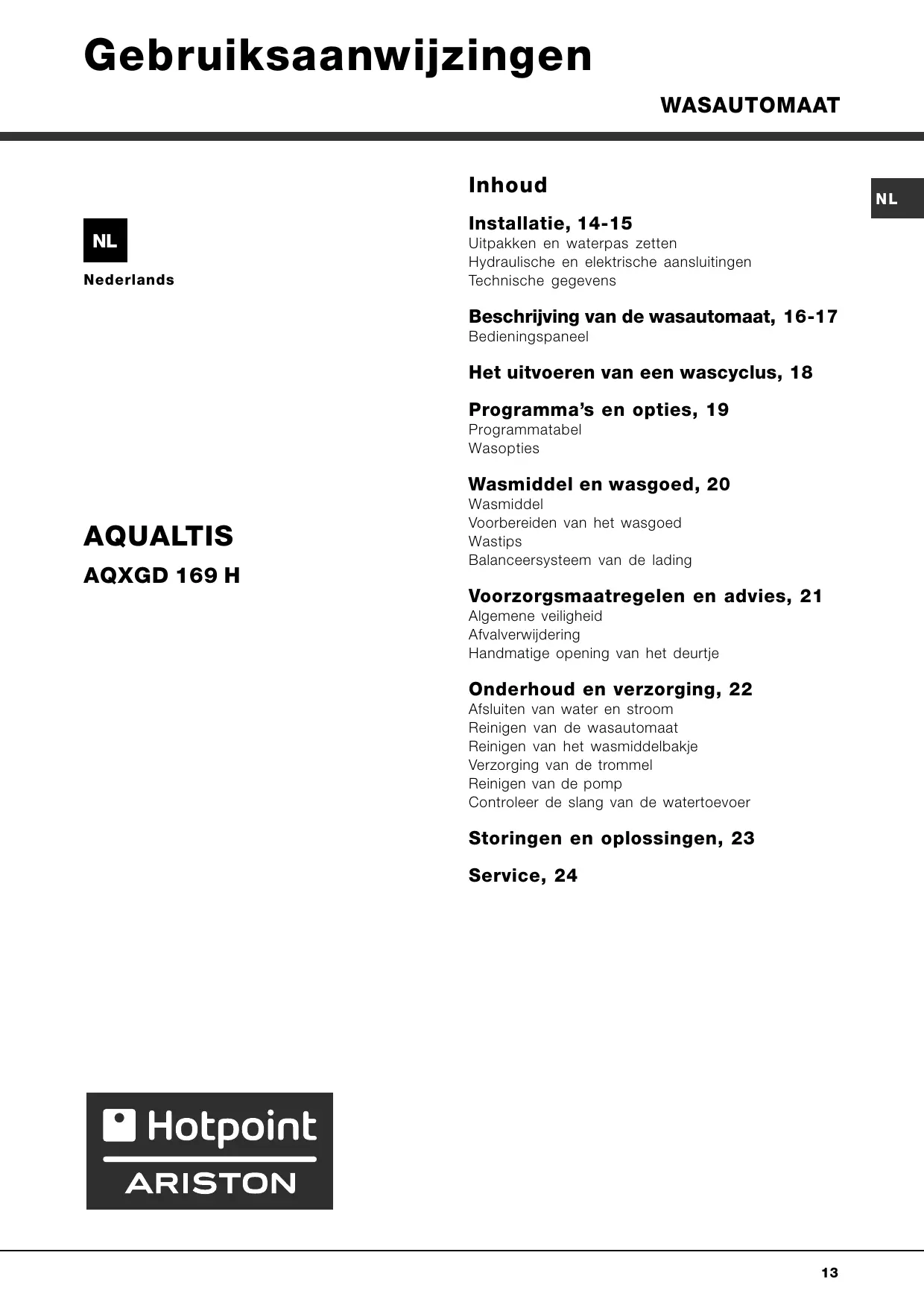

Gebruiksaanwijzingen WASAUTOMAAT Inhoud NL Nederlands

NL Installatie, 14-15

Uitpakken en waterpas zetten Hydraulische en elektrische aansluitingen Technische gegevens

Beschrijving van de wasautomaat, 16-17 Bedieningspaneel

Het uitvoeren van een wascyclus, 18 Programma’s en opties, 19 Programmatabel Wasopties

Wasmiddel en wasgoed, 20

AQUALTIS AQXGD 169 H Wasmiddel Voorbereiden van het wasgoed Wastips Balanceersysteem van de lading

Voorzorgsmaatregelen en advies, 21 Algemene veiligheid Afvalverwijdering Handmatige opening van het deurtje

Onderhoud en verzorging, 22 Afsluiten van water en stroom Reinigen van de wasautomaat Reinigen van het wasmiddelbakje Verzorging van de trommel Reinigen van de pomp Controleer de slang van de watertoevoer

Storingen en oplossingen, 23 Service, 24

NL Het is belangrijk dit boekje te bewaren, zodat u het

op ieder gewenst moment kunt raadplegen. In het geval u de wasautomaat verkoopt of u verhuist, moet u de handleiding bij het apparaat bewaren.

Lees de instructies aandachtig door: u vindt er

belangrijke informatie betreffende installatie, gebruik en veiligheid.

In de envelop vindt u samen met deze gebruiksaanwijzing, de garantie en instructies die nodig zijn voor de installatie.

1. Installeer de wasautomaat op een rechte en stevige vloer en laat hem niet tegen muren of meubels leunen. 2. Compenseer eventuele oneffenheden door de stelvoetjes vast of los te draaien totdat de automaat volledig horizontaal staat (hij mag niet meer dan 2 graden hellen).

Uitpakken en waterpas zetten Uitpakken

1. Zodra u de wasautomaat uitgepakt heeft, dient u te controleren of hij niet beschadigd is tijdens het transport. Indien dit wel het geval is moet u hem niet aansluiten maar direct contact opnemen met de verkoper. 2. Verwijder de 4 beschermschroeven voor het transport en de bijbehorende afstandsleider die zich aan de achterkant bevinden (zie afbeelding).

Een correcte nivellering geeft de machine stabiliteit en vermijdt, vooral tijdens de centrifuge, vibraties en lawaai. In het geval de wasautomaat op vloerbedekking of tapijt staat regelt u de stelvoetjes zodanig dat onder de automaat genoeg ruimte is voor ventilatie.

Hydraulische en elektrische aansluitingen Aansluiting van de watertoevoerbuis

Voordat u watertoevoerbuis aansluit op het waternet moet u het water laten lopen totdat het helder is.

1. Verbindt de watertoevoerbuis aan de wasautomaat door hem op de betreffende watertoevoer te schroeven, rechtsboven aan de achterkant (zie afbeelding).

3. Sluit de gaten af met de in de envelop bijgeleverde plastic doppen. 4. Bewaar alle onderdelen; mocht de wasautomaat ooit nog worden vervoerd, dan moeten deze weer worden aangebracht om interne schade te voorkomen. Deblokkeren van de lade

Om de beugel te verwijderen, die de trommel tijdens het transport opgetild houdt, schroeft u de centrale schroeven los, en duwt u hem, terwijl u hem goed vasthoudt, naar achteren om hem zo te kunnen verwijderen; schroef de 4 schroeven aan de zijkant los en verwijder de metalen lijst. Als deze handeling is uitgevoerd monteert u het bijgeleverde (in de bak) plastic voetstuk weer, en zorgt u ervoor dat u de haakjes in de speciale openingen steekt voor u hem richting automaat duwt.

Zie voor verdere informaties de aanwijzingen aan de binnenkant.

Het verpakkingsmateriaal is geen speelgoed voor kinderen.

2. Plaats de pakking A die zich in de envelop bevindt op het uiteinde van de toevoerbuis en schroef hem op een koudwaterkraan met een mondstuk met schroefdraad van 3/4 gas (zie afbeelding).

3. Let erop dat er geen knellingen of kronkels in de slang zijn.

De waterdruk van de kraan moet zich binnen de

waarden van de tabel Technische Gegevens bevinden (zie bladzijde hiernaast).

Als de toevoerbuis niet lang genoeg is moet u zich wenden tot een gespecialiseerde winkel of een bevoegde installateur.

Gebruik nooit tweedehands of oude slangen, maar alleen die slangen die bij het apparaat worden geleverd. Aansluiting van de afvoerbuis

Verbindt de afvoerbuis, zonder hem te buigen, aan een afvoerleiding of aan een afvoer in de muur tussen de 65 en 100 cm van de grond af.

Als alternatief kunt u de afvoerbuis aan de rand van een wasbak of badkuip hangen nadat u hem met de steun aan de kraan heeft bevestigd (zie afbeelding). Het uiteinde van de afvoerbuis mag nooit onder water liggen.

Gebruik nooit verlengstukken voor de slang; indien

dit niet te vermijden is moet het verlengstuk dezelfde doorsnede hebben als de oorspronkelijke slang en mag hij niet langer zijn dan 150 cm.

De wasautomaat mag niet buitenshuis worden geïnstalleerd, ook niet op een beschutte plaats, aangezien het gevaarlijk is hem aan regen en onweer bloot te stellen. Als de wasautomaat is geïnstalleerd moet het stopcontact gemakkelijk te bereiken zijn. Gebruik geen verlengsnoeren of dubbelstekkers. Het snoer mag niet gebogen of samengedrukt worden. De voedingskabel en de stekker mogen alleen door een bevoegde installateur worden vervangen. Belangrijk! De fabrikant kan niet aansprakelijk worden gesteld wanneer deze normen niet worden nageleefd.

Technische gegevens Model

AQXGD 169 H Afmetingen

breedte cm 59,5 hoogte cm 105 diepte cm 64,5

Elektrische aansluitingen

zie het typeplaatje met de technische eigenschappen dat op het apparaat is bevestigd

• het stopcontact het maximum vermogen van de wasautomaat kan dragen, zoals aangegeven in de tabel Technische Gegevens (zie hiernaast);

Aansluiting waterleiding

max. druk 1 MPa (10 bar) min. druk 0,05 MPa (0,5 bar) Inhoud trommel 62 liters

tot 1600 toeren per minuut

• de spanning zich bevindt tussen de waarden die zijn aangegeven in de tabel Technische Gegevens (zie hiernaast);

Controle-programma's volgens de norm EN 60456

programma Wit katoen; temperatuur 60°C; maximale waskracht; uitgevoerd met 9 kg lading.

Elektrische aansluiting

Voordat u de stekker in het stopcontact steekt moet u zich ervan verzekeren dat: • het stopcontact geaard is en voldoet aan de geldende normen;

• de contactdoos geschikt is voor de stekker van de automaat. Indien dit niet zo is moet of de stekker of het stopcontact vervangen worden.

Deze apparatuur voldoet aan de volgende EEC voorschriften: -89/336/EEC van 03/05/89 (Elektromagnetische compatiabiliteit) en successievelijke modificaties - 2002/96/CE - 2006/95/CE (Laagspanning)

NL Beschrijving van de wasautomaat

NL BEDIENINGSPANEEL DEUR WASAUTOMAAT HANDVAT DEUR WASAUTOMAAT WASGOED(MIDDEL)LADE STELVOETJES DEUR GEBLOKKEERD WASMIDDELBAKJE Om de deur van de wasautomaat te openen dient u altijd het speciale handvat te gebruiken (zie afbeelding). 20

Bevindt zich aan de binnenkant van de automaat en verschijnt als u de deur opent. Voor de dosering van wasmiddelen zie het hoofdstuk “Wasmiddelen en wasgoed”.

Bij het openen van de deur gaat een lampje aan dat de trommel van binnen verlicht.

WASGOED(MIDDEL)LADE Dient om vuile was in te bewaren. U opent de mand door hem naar buiten te trekken (zie afbeelding).

1. bakje wasmiddel voorwas: voor waspoeder. 2. bakje wasmiddel hoofdwas: voor waspoeder of vloeibaar wasmiddel. In dit laatste geval raden wij u aan het wasmiddel direct voordat u de wasautomaat start te schenken in het

bakje additieven: zoals bijvoorbeeld wasverzachter of vloeibare wasversterkers. We raden u aan om nooit het maximaal aangegeven niveau te overschrijden (aangegeven door rooster) en om geconcentreerde wasverzachters aan te lengen. 16

NL Toets met controlelampje

START/PAUZE CENTRIFUGE Controlelampje

Toets met controlelampje

INFO OPTIES DISPLAY Toets met controlelampje AAN-/UIT en ANNULEREN: druk even op de toets om de wasautomaat aan of uit te zetten. Het groene controlelampje geeft aan dat de wasautomaat aanstaat. Om de wasautomaat tijdens de wascyclus uit te zetten moet u de toets langer, circa 2 sec., ingedrukt houden; als u de toets kort, of per ongeluk indrukt zal de wasautomaat niet uitgaan. Als de wasautomaat tijdens de wascyclus uitgaat wordt deze automatisch geannuleerd.

PROGRAMMAKNOP: kan beide richtingen op draaien. Voor de juiste programmakeuze kunt u de “Programmatabel” raadplegen. Gedurende het programma blijft de knop stilstaan. MEMO toetsen: druk op een van de twee toetsen om een wascyclus en uw persoonlijke aanpassingen op te slaan. Om een voorheen opgeslagen wascyclus te starten drukt u op de betreffende toets. TEMPERATUUR: Druk hierop om de Toets temperatuur te verlagen: de waarde wordt door het display aangegeven. CENTRIFUGE: Druk hierop om het Toets centrifuge toerental te verminderen of om de centrifuge uit te sluiten: de waarde wordt door het display aangegeven. UITGESTELDE START: Druk hierop om een Toets uitgestelde start van het gekozen programma in te stellen. De vertraging wordt door het display aangegeven. OPTIES toetsen: Door op de toets te drukken verschijnt de naam van de optie op het display. Het aangaan van het betreffende maantje geeft aan dat de optie is geselecteerd. INFO toets: Druk op deze toets om op het display alle informatie betreffende programma's en opties te zien.

UITGESTELDE START Toets en controlelampje

TOETSBLOKKERING Controlelampje

DEUR GEBLOKKEERD Symbolen WASFASES: gaan aan om weer te geven in welke fase van de cyclus de automaat zich bevindt (Wassen - Spoelen - Centrifugeren - Afpompen ). De tekst wordt verlicht als de wascyclus is beëindigd. Toets met controlelampje START/PAUZE: als het groene controlelampje langzaam knippert, drukt u op de toets om de wascyclus te starten. Als de cyclus is gestart blijft het controlelampje aanstaan. Als u de wascyclus wilt pauzeren drukt u nogmaals op de toets; het controlelampje wordt oranje en gaat knipperen. Als het controlelampje “Deur Geblokkeerd” uit is, kunt u het deurtje openen. Om het programma te hervatten drukt u opnieuw op de toets. DEUR GEBLOKKEERD: geeft aan dat Controlelampje de deur geblokkeerd is. Om de deur te openen moet u de wascyclus pauzeren (zie volgende pagina). TOETSBLOKKERING: om Toets en controlelampje de blokkering van het bedieningspaneel in of uit te schakelen dient u de toets circa 2 seconden lang ingedrukt te houden. Het brandend controlelampje geeft aan dat het bedieningspaneel geblokkeerd is. Op deze manier kunt u voorkomen dat er ongewilde wijzigingen aan de programma’s worden aangebracht, bijvoorbeeld bij aanwezigheid van kinderen. gaat aan als, Controlelampje ECO: het symbool wanneer u de wasparameters heeft gewijzigd, u een energiebesparing van minstens 10% heeft bereikt.

Wanneer u het apparaat voor het eerst aanzet kunt u een taal selecteren ("Select Language" verschijnt op het display): druk op de toets INFO totdat op het display de gewenste taal verschijnt. Na 5 seconden wordt de geselecteerde taal opgeslagen. Als u per ongeluk een verkeerde taal heeft geselecteerd moet u tegelijkertijd de toetsen INFO en UITGESTELDE START indrukken. Zo komt u weer in het selectiemenu waar u de taal kunt selecteren. 17

Het uitvoeren van een wascyclus

NL N.B.: voordat u de wasautomaat gaat gebruiken moet u hem met wasmiddel maar zonder wasgoed een wascyclus laten uitvoeren. Kies het programma van 90° zonder voorwas. 1. DE WASAUTOMAAT AANZETTEN. Druk op de toets . Alle controlelampjes gaan 1 seconde lang aan en op het display verschijnt de tekst OK; het controlelampje van de toets zal aan blijven staan en het controlelampje START/PAUZE zal gaan knipperen. 2. HET WASGOED INLADEN. Open de deur. Laadt het wasgoed in en zorg ervoor nooit de laadhoeveelheid te overschrijden die wordt aangegeven in de programmatabel op de volgende bladzijde en op het display. 3. WASMIDDEL DOSEREN. Trek het bakje naar buiten en doe het wasmiddel in de speciale vakjes zoals aangegeven in "Beschrijving van de wasautomaat". Voor tips over het wasmiddel dat u voor het type . cyclus kunt gebruiken druk op toets 4. DE DEUR SLUITEN. 5. PROGRAMMAKEUZE. Draai de PROGRAMMAKNOP naar rechts of naar links totdat u het gewenste programma heeft geselecteerd; de naam van het programma verschijnt op het display; hieraan worden automatisch een temperatuur en een centrifugesnelheid gekoppeld die naderhand kunnen worden gewijzigd. Op het display verschijnt het aanbevolen laadniveau en de duur van de cyclus. 6. DE WASCYCLUS AANPASSEN. Dit gebeurt met behulp van de toetsen op het bedieningspaneel: Wijzig de temperatuur en/of de centrifuge. De wasautomaat selecteert automatisch de maximale temperatuur en centrifuge die voor het ingestelde programma gelden. Deze maximum waarden kunnen niet worden overschreden. Door op de te drukken kunt u de temperatuur toets langzaamaan verlagen, tot aan de koude wascyclus te drukken kunt u het OFF. Door op de toets toerental van de centrifuge langzaamaan verlagen, tot aan een complete uitsluiting van de centrifuge OFF. Als u nogmaals op de toetsen drukt zult u wederom op de maximale waarden terugkeren.

Uitzondering: als u het programma WIT KATOEN selecteert kunt u de temperatuur tot op 90° instellen. Een uitgestelde start programmeren. Om de uitgestelde start van het gekozen programma in te stellen drukt u op de betreffende toets totdat u de gewenste vertraging heeft bereikt. Als deze optie is geactiveerd verschijnt op het display het symbool . Om de uitgestelde start te annuleren drukt u net zolang op de toets tot op het display de tekst OFF verschijnt; het symbool gaat uit. 18

De eigenschappen van de cyclus wijzigen. • Druk op de toets om de optie te activeren; op het display verschijnt de naam van de optie en het overeenkomende maantje zal aangaan. • Druk nogmaals op de toets om de optie te desactiveren; op het display verschijnt de naam van de optie plus de tekst OFF, het maantje zal uitgaan.

Als de geselecteerde optie niet compatibel is met het ingestelde programma gaat het maantje knipperen en zal de optie niet worden geactiveerd.

Als de geselecteerde optie niet compatibel is met een optie die daarvòòr is ingesteld, zal het maantje van de eerst geselecteerde optie gaan knipperen en zal alleen de tweede optie worden geactiveerd; het maantje van de betreffende toets zal aanblijven. De opties kunnen van invloed zijn op de aanbevolen washoeveelheid en/of de duur van de cyclus. 7. HET PROGRAMMA STARTEN. Druk op de toets START/PAUZE. Het betreffende controlelampje zal aanblijven en de deur zal worden geblokkeerd (het blijft controlelampje DEUR GEBLOKKEERD aanstaan). Tijdens het wassen zal op het display de naam van de huidige fase verschijnen, en de betreffende symbolen zullen aangaan. Om een programma te wijzigen van een reeds gestarte wascyclus doet u de wasautomaat op pauze met behulp van de toets START/PAUZE; selecteer daarna de gewenste cyclus en druk nogmaals op de toets START/PAUZE. Om de deur te openen tijdens de wascyclus drukt u op de toets START/PAUZE; als het controleuit is, kunt u het lampje DEUR GEBLOKKEERD deurtje openen. Om het programma te hervatten drukt u opnieuw op de toets START/PAUZE. 8. EINDE VAN HET PROGRAMMA. Wordt aangegeven door de tekst END (verlicht). De deur kan gelijk worden geopend. Als het controlelampje START/ PAUZE knippert, kunt u op de toets drukken om de wascyclus te beëindigen. Open de deur, laadt het wasgoed uit en schakel de wasautomaat uit.

Als u een reeds gestarte wascyclus wilt annuleren

moet u enkele seconden de toets ingedrukt houden. De cyclus zal worden onderbroken en de wasautomaat gaat uit.

ZAK VOOR DEKENS, GORDIJNEN EN FIJNE WAS Dankzij de speciale bijgeleverde zak kunt u met Hotpoint/Ariston zelfs uw waardevolste en fijnste kledingstukken met de machine wassen en zeker zijn van een optimale bescherming. We raden u ten stelligste aan om de zak te gebruiken voor het wassen van dekens en donzen wasgoed met een synthetische bekleding.

Programma’s en opties Programmatabel Symbool

Beschrijving van het Programma

Programma's voor iedere dag

Maximale Wasmiddel Maximale snelheid Tijdsduur (toeren Wasver(°C) per Wassen zachter minuut)

Maximale lading (Kg) Normaal

SYNTHETISCH DELICAAT SNELWAS: Voor het snel opfrissen van niet zo vuil wasgoed (niet geschikt voor wol, zijde en handwas). Krachtige programma's KATOEN VOORWAS: Voor het verwijderen van moeilijke vlekken (Doe het wasmiddel in het speciale vakje). SYNTHETISCH NIET-DELICAAT

ZIJDE: Voor zijde, viscose, lingerie.

WOL: Voor wol, kasjmier, etc. DEKBEDDEN: Voor kledingstukken/beddengoed gevuld met dons. BED&BAD 7-DAGEN: Voor handdoeken en beddengoed. Gedeeltelijke programma's

WIT KATOEN: Zeer vuile witte en gekleurde fijne was.

Langzaamspin fijnwas

De duur van het wasprogramma kan op het scherm worden afgelezen.

WIT KATOEN NL De gegevens in de tabel geven slechts geschatte waarden weer.

Wasopties Super Wash Dankzij het gebruik van een grotere hoeveelheid water in de beginfase van de cyclus en de langere tijdsduur ervan, garandeert deze optie een zeer effectief wasresultaat. Deze optie kan niet worden geactiveerd tijdens de programma’s Snelwas, Zijde, Wol, Dekbedden en Gedeeltelijke Programma’s. Makkelijk strijken Als u deze optie selecteert zullen het wassen en de centrifuge dusdanig worden aangepast dat er minder kreuken worden gevormd. Aan het einde van de wascyclus zal de wasautomaat de trommel langzaam laten ronddraaien; de controlelampjes “Makkelijk strijken” en START/ PAUZE gaan knipperen. Om de cyclus te beëindigen drukt u op de toets START/PAUZE of op de toets “Makkelijk strijken”. Bij het programma Zijde beëindigt de wasautomaat de cyclus door het wasgoed in de week te laten staan. Het controlelampje “Makkelijk strijken” gaat knipperen. Om het water af te voeren en de was uit de automaat te halen moet u op de toets START/PAUZE drukken of op de toets “Makkelijk strijken”.

Extra Spoelen Door deze optie te selecteren verhoogt u het spoelresultaat en zorgt u ervoor dat elk spoor van wasmiddel verdwijnt. Deze optie is vooral nuttig bij personen wiens huid gevoelig is voor wasmiddelen. We raden deze optie aan wanneer een volle lading moet worden gewassen of wanneer zeer veel wasmiddel wordt gebruikt. Deze optie kan niet worden geactiveerd tijdens de programma’s Snelwas, Snelspin katoen, Langzaamspin fijnewas en Afpompen. Halve belading Gebruik deze functie als de lading wasgoed de helft of minder is dan de maximaal aangeraden waslading (zie Programmatabel). Deze optie kan niet worden geactiveerd tijdens de programma’s Snelspin katoen, Langzaamspin fijnewas en Afpompen.

Deze optie kan niet worden geactiveerd tijdens de programma’s Wol, Snelspin katoen, Langzaamspin fijnewas en Afpompen. 19

Wasmiddel en wasgoed

NL Wasmiddel De keuze en de hoeveelheid wasmiddel hangen af van het type stof (katoen, wol, zijde ), van de kleur van het wasgoed, de wastemperatuur, de vuilgraad en de hardheid van het water. Een juiste dosering van het wasmiddel voorkomt verspillingen en beschermt het milieu: ook al zijn wasmiddelen biologisch afbreekbaar, toch bevatten ze elementen die het evenwicht in de natuur verstoren. We raden u aan: • waspoeder te gebruiken voor de witte katoenen was en voor de voorwas. • vloeibaar wasmiddel te gebruiken voor fijne katoenen was en voor alle programma’s op lage temperatuur. • speciale wasmiddelen te gebruiken voor de fijne was: bv. voor wol en zijde.

Gebruik nooit wasmiddelen voor handwas aangezien die te veel schuim vormen.

Wol: Hotpoint/Ariston is het enige bedrijf dat een wasautomaat heeft ontwikkeld die de prestigieuze Woolmark Platinum Care (M.0508) onderscheiding heeft gekregen van The Woolmark Company. Dit garandeert dat u alle wollen kledingstukken in de automaat kunt wassen, ook wasgoed met het etiket . Met het programma “Wol” “alleen handwas” kunt u dus rustig al uw wollen wasgoed in de automaat wassen, met gegarandeerd het beste resultaat. Dekbedden: voor het wassen van stukken die met dons zijn opgevuld zoals donsdekens voor een eenpersoons- of tweepersoonsbed (niet meer dan 3 kg wegend), kussens of windjakken moet u het speciale programma "Dekbedden" gebruiken. Wij raden aan de donsdekens in te laden met de zijkanten naar binnen gevouwen (zie afb.) en niet meer dan ¾ van het volume van de trommel in beslag te nemen. Voor het beste resultaat raden wij aan vloeibaar wasmiddel in het doseerbakje te gieten.

Het wasmiddel kan voor het starten van het programma in het speciale bakje worden gedaan, of in de wasbol die direct in de trommel wordt geplaatst. Als u een wasbol gebruikt kunt u het programma Katoen met voorwas niet gebruiken.

Voorbereiden van het wasgoed Vouw beddengoed open voordat u het in de machine laadt.

• Scheidt het wasgoed volgens het type stof (symbool op het etiket van het kledingstuk) en de kleur. Let er goed op dat u de bonte was scheidt van de witte was; • Leeg de zakken en controleer de knopen; • Overschrijdt nooit het gewicht dat wordt aangegeven in de “Programmatabel” wat geldt voor droog wasgoed. Hoeveel weegt het wasgoed?

laken kussensloop tafellaken badjas handdoek spijkerbroek overhemd/blouse

400-500 g. 150-200 g. 400-500 g. 900-1200 g. 150-250 g. 400-500 g. 150-200 g.

Wastips Shirts: gebruik dit programma om overhemden/blouses van verschillende soorten stof en kleur te wassen. Dit programma is hier speciaal voor ontwikkeld. Zijde: gebruik het speciale programma om alle zijden kledingstukken te wassen. We raden u aan een speciaal wasmiddel voor fijne was te gebruiken. Gordijnen: vouw de gordijnen en doe ze in de bijgeleverde zak. Gebruik het programma "Zijde". 20

Gestikte dekens: om dekens met een synthetische bekleding te wassen moet u de bijgeleverde zak gebruiken en het programma "Dekbedden" instellen. Handdoeken en beddengoed: met deze wasautomaat kunt u al uw linnengoed in een enkele cyclus wassen: “Bed&Bad 7-dagen”. Dit programma optimaliseert het gebruik van de wasverzachter en bespaart tijd en energie. Het beste is om hierbij waspoeder te gebruiken. Moeilijke vlekken: het beste kunt u moeilijke vlekken voorbehandelen met een stuk zeep voor u ze in de wasautomaat doet en het programma Katoen met voorwas gebruiken.

Balanceersysteem van de lading Om overmatige trillingen te vermijden verdeelt de automaat de lading voor het centrifugeren op een gelijkmatige manier. Dit gebeurt door de trommel te laten draaien op een snelheid die iets hoger ligt dan de wassnelheid. Als, na herhaaldelijke pogingen, de lading nog steeds niet goed is gebalanceerd, zal de wasautomaat de centrifuge op een lagere snelheid uitvoeren dan die voorzien was. Als de lading zeer uit balans is zal de wasautomaat een verdeling uitvoeren in plaats van een centrifuge. Teneinde een betere distributie van de waslading en een juiste balancering te bereiken raden wij u aan kleine en grote kledingstukken te mengen.

Voorzorgsmaatregelen en advies Deze wasautomaat is ontworpen en uitgevoerd

volgens de internationale veiligheidsnormen. Deze aanwijzingen zijn om veiligheidsredenen geschreven en moeten aandachtig worden doorgenomen.

Handmatige opening van het deurtje Mocht er in het huis geen stroom aanwezig zijn en u wilt het deurtje openen om de was op te hangen, dan dient u het volgende te doen:

Algemene veiligheid • Dit apparaat is uitsluitend ontworpen voor huishoudelijk niet-professioneel gebruik. • De wasautomaat mag alleen door volwassenen worden gebruikt en volgens de instructies in deze handleiding. • Raak de machine niet aan als u blootsvoets bent of met natte of vochtige handen of voeten. • Trek de stekker nooit uit het stopcontact door aan het snoer te trekken, maar altijd door de stekker beet te pakken. • Raak het afvoerwater niet aan aangezien het zeer heet kan zijn. • Forceer nooit de deur van de wasautomaat: het veiligheidsmechanisme dat een ongewild openen ervan voorkomt, zou kunnen worden beschadigd. • Probeer in geval van storingen nooit zelf interne mechanismen van de automaat te repareren.

1. haal de stekker uit het stopcontact. 2. controleer dat het waterniveau in de automaat lager is dan het deurtje; als dat niet het geval is kunt het water weg laten lopen door middel van de afvoerbuis en dit opvangen in een emmer, zoals aangegeven in de afbeelding. 3. verwijder het afdekpaneel aan de voorkant van de wasautomaat met behulp van een schroevendraaier (zie afbeelding).

• Zorg ervoor dat kleine kinderen niet te dicht bij de automaat komen als deze in werking is. • Als het apparaat verplaatst moet worden doe dit dan met twee of drie personen tegelijk en heel voorzichtig. Doe dit nooit alleen want het apparaat is erg zwaar. • Voordat u het wasgoed in de wasautomaat laadt, moet u controleren of hij leeg is.

Afvalverwijdering • Het afvoeren van het verpakkingsmateriaal: houd u zich aan de plaatselijke normen zodat het materiaal gerecycled kan worden. • De Europese Richtlijn 2002/96/EC over Vernieti ging van Electrische en Electronische Apparatuur, vereist dat oude huishoudelijke electrische appa raten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optima liseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de “afvalcontainer met een kruis erdoor” herinnert u aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld.

4. trek het lipje dat wordt aangegeven in de afbeelding naar voren totdat het plastic bandje loskomt; trek hem daarna naar beneden totdat u klik hoort, wat aangeeft dat de deur is geopend.

5. open de deur; als dat niet lukt moet u de handeling herhalen.

6. monteer het paneel weer; zorg dat de haakjes in de juiste openingen zitten voordat u het paneel tegen de automaat aandrukt.

Consumenten moeten contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat. 21

NL Onderhoud en verzorging

NL Afsluiten van water en stroom • Sluit na iedere wasbeurt de kraan af. Hiermee beperkt u slijtage van de waterinstallatie van de wasautomaat alsmede lekkagegevaar. • Sluit altijd eerst de stroom af voordat u de wasautomaat schoonmaakt en gedurende onderhoudswerkzaamheden.

Toegang tot het voorvakje: 1. verwijder het afdekpaneel aan de voorkant van de wasautomaat met behulp van een schroevendraaier (zie afbeelding);

Reinigen van de wasautomaat De buitenkant en de rubberen onderdelen kunnen met een spons en een lauw sopje worden schoongemaakt. Gebruik nooit oplosmiddelen of schuurmiddelen.

Reinigen van het wasmiddelbakje Verwijder het laatje door op het hendeltje (1) te drukken en het naar voren te trekken (2) (zie afbeelding). Was het onder stromend water: dit moet u regelmatig doen.

Verzorging van de trommel • Laat de deur van de wasautomaat altijd op een kier staan om te voorkomen dat er nare luchtjes worden gevormd.

Reinigen van de pomp De wasautomaat is voorzien van een zelfreinigende pomp en hoeft dus niet te worden onderhouden. Het kan echter gebeuren dat kleine voorwerpen (muntjes, knopen) in het voorvakje, dat de pomp beschermt en zich aan de onderkant ervan bevindt, terechtkomen.

Verzekert u zich ervan dat de wascyclus klaar is en haal de stekker uit het stopcontact.

2. plaats een bakje om het water op te vangen dat eruit zal lopen (circa 1,5 l) (zie afbeelding); 3. Draai het deksel eraf, tegen de klok in (zie afbeelding);

4. maak de binnenkant goed schoon; 5. schroef het deksel er weer op; 6. monteer het paneel weer, met de haakjes goed bevestigd in de juiste openingen voordat u het paneel tegen de machine aandrukt.

Controleren van de watertoevoerbuis Controleer minstens een keer per jaar de watertoevoerbuis. Als er barstjes of scheuren in zitten moet hij vervangen worden: gedurende het wassen kan de hoge waterdruk onverwachts breuken veroorzaken.

Storingen en oplossingen Het kan gebeuren dat het apparaat niet werkt. Voor u contact opneemt met de Servicedienst (zie “Service”) moet u controleren of het niet een storing betreft die uzelf makkelijk kunt verhelpen met behulp van de volgende lijst.

Mogelijke oorzaken / Oplossing:

De wasautomaat gaat niet aan.

• De stekker zit niet in het stopcontact of niet diep genoeg om contact te maken. • Er is in het hele huis geen stroom.

De wascyclus start niet.

• De deur is niet goed dicht. • De START/PAUZE toets is niet ingedrukt. • De waterkraan is niet open.

De wasautomaat heeft geen watertoevoer.

De wasautomaat blijft water aan- en afvoeren.

• De afvoerbuis is niet op 65 tot 100 cm afstand van de grond af geïnstalleerd (zie “Installatie”). • Het uiteinde van de afvoerbuis ligt onder water (zie “Installatie”). • Als u op een van de hoogste verdiepingen van een flatgebouw woont kan zich een hevelingsprobleem voordoen, waarbij de wasautomaat voortdurend water aan- en afvoert. Om deze storing te verhelpen zijn er in de handel speciale beluchters te koop. • De afvoer in de muur heeft geen ontluchting.

De wasautomaat voert geen water af of centrifugeert niet.

• Het programma voorziet geen afvoer: bij enkele programma’s moet dit met de hand worden gestart (zie Programma’s en opties”). • De optie “Makkelijk strijken” is actief: voor het beëindigen van het programma drukt u op de toets START/PAUZE (zie “Programma’s en opties”). • De afvoerbuis is gebogen (zie “Installatie”). • De afvoerleiding is verstopt.

De wasautomaat trilt erg tijdens de centrifuge.

De wasautomaat lekt.

• De slang van de watertoevoer is niet goed aangeschroefd (zie “Installatie”). • Het wasmiddelbakje is verstopt (voor reiniging zie “Onderhoud en verzorging”). • De afvoerbuis is niet goed aangesloten (zie “Installatie”).

De watertoevoerbuis is niet aangesloten op de kraan. De slang is gebogen. De waterkraan is niet open. In huis is geen water. Er is onvoldoende druk. De START/PAUZE toets is niet ingedrukt.

trommel is bij het installeren niet goed gedeblokkeerd (zie “Installatie”). automaat staat niet goed recht (zie “Installatie”). automaat staat te krap tussen meubels en muur (zie “Installatie”). waslading is niet gebalanceerd (zie “Beschrijving van de wasautomaat”).

De symbolen van “Fase in voort- • Doe de automaat uit en haal de stekker uit het stopcontact. Wacht circa 1 gang” knipperen snel, tegelijk met minuut en doe hem weer aan. het controlelampje AAN/UIT. Als de storing voortzet, dient u de Servicedienst in te schakelen. Er ontstaat teveel schuim.

• Het wasmiddel is niet bedoeld voor wasautomaten (er moet “voor wasautomaat”, “handwas en machinewas”, of dergelijke op staan). • U heeft teveel wasmiddel gebruikt.

De deur van het apparaat is geblokkeerd.

• Voer een handmatige deblokkering uit (zie “Voorzorgsmaatregelen en advies”).

Als na deze controles het probleem nog niet is opgelost, moet u de waterkraan afsluiten, de wasautomaat uitdoen en de Servicedienst bellen. 23

195070244.01 07/2008 - Xerox Business Services

NL Voordat u Servicedienst inschakelt: • Controleer eerst of u het probleem zelf kunt oplossen (zie “Storingen en oplossingen); • Start het programma opnieuw om te controleren of de storing is verholpen; • Als dit niet het geval is, kunt u contact opnemen met de erkende Servicedienst.

In het geval de automaat verkeerd is geïnstalleerd of u hem niet correct heeft gebruikt zal u gevraagd worden de reparatiekosten te betalen.

Wendt u nooit tot een niet erkende installateur. Vermeld: • het type storing; • het model van de machine (Mod.); • het serienummer (S/N). Deze laatste gegevens vindt u op het typeplaats op het apparaat.
