Type product	Diepvries
Merk	Smeg
Model	CV35XS5
Afmetingen (H x B x D)	185 x 60 x 65 cm
Gewicht	65 kg
Energieklasse	E (oud label) / A+ (nieuw label)
Jaarlijks energieverbruik	280 kWh
Netto inhoud	220 liter
Vriesvermogen	12 kg/24u
Bewaartijd bij stroomuitval	18 uur
Ontdooiing	Handmatig (No Frost)
Klimaatklasse	SN-T (10°C - 43°C)
Geluidsniveau	42 dB(A)
Inbouwen	Vrijstaand
Deurscharnier	Rechts, omkeerbaar
Kleur	Wit
Bediening	Mechanisch (draaiknop)
Verlichting	LED
Vriesladen	4
Deurvakken	Geen
IJsblokjesmaker	Nee
Koelmiddel	R600a
Aansluitwaarde	100 W
Stroomvoorziening	230 V / 50 Hz
Garantie	2 jaar

Veelgestelde vragen - CV35XS5 SMEG

Hoe stel ik de temperatuur in op mijn Smeg CV35XS5 vriezer?

Gebruik de draaiknop in het apparaat. Draai rechtsom voor kouder en linksom voor warmer. De aanbevolen temperatuur is -18°C.

Moet ik de vriezer ontdooien?

Ja, als het een handmatige ontdooiing heeft (geen No Frost). Ontdooi wanneer de ijslaag dikker is dan 5 mm.

Heeft de Smeg CV35XS5 een No Frost systeem?

Nee, dit model heeft een handmatige ontdooiing. Er is geen automatische ontdooiing.

Wat is het vriesvermogen van deze vriezer?

Het vriesvermogen is 12 kg per 24 uur, geschikt voor het invriezen van verse voeding.

Wat gebeurt er bij een stroomuitval?

De bewaartijd bij stroomuitval is tot 18 uur, mits de deur gesloten blijft. Het apparaat houdt de koude goed vast.

Wat is de energieklasse van de CV35XS5?

De energieklasse is E (oud label) of A+ (nieuw label), met een jaarlijks verbruik van ca. 280 kWh.

Kan ik de deurscharnier omkeren?

Ja, de deurscharnier is omkeerbaar. Raadpleeg de handleiding voor instructies.

Hoe reinig ik de vriezer?

Schakel het apparaat uit, ontdooi het indien nodig en reinig met een zachte doek en mild schoonmaakmiddel. Gebruik geen schurende middelen.

Wat is de klimaatklasse?

Klimaatklasse SN-T, geschikt voor omgevingstemperaturen van 10°C tot 43°C.

Welke garantie heeft de Smeg CV35XS5?

Standaard 2 jaar garantie. Registreer uw product voor verlengde garantie mogelijkheden.

GEBRUIKSAANWIJZING CV35XS5 SMEG

NL Gebruiksaanwijzing

Bedankt dat u een nieuwe vrieskast van Smeg gekozen heeft. Wij wijzen u erop dat de gebruiksaanwijzing voor alle vrieskasten in de SW-serie geldt. De afbeeldingen en uitrusting hoeven daarom niet met uw model overeen te komen.

Waarschuwing

Het koelmiddel dat in de kast gebruikt wordt, is een brandbaar gas (isobutaan R600a), en daarom moet u erop letten dat het circuit en de buizen tijdens het vervoer en de installatie niet beschadigd worden.

Als dit wel gebeurt, dient u vonken en open vuur te vermijden, goed door te luchten, als de stekker in het stopcontact zit, deze eruit te halen en uw leverancier te bellen.

De service mag uitsluitend door een erkende servicemonteur uitgevoerd worden.

Oude kasten

Oude koelkasten en vriezers zijn vaak voorzien van ingewikkelde sloten die kunnen dichtslaan en dan alleen van buiten af te openen zijn. Als u een dergelijk model bezit en ter vernietiging aanbiedt, moet u ervoor zorgen dat u het slot onklaar maakt. Hierdoor voorkomt u dat spelende kinderen zich erin kunnen opsluiten.

Voordat u begint

Voordat u uw nieuwe kast in gebruik neemt, dient u de gebruiksaanwijzing grondig door te nemen. De gebruiksaanwijzing bevat belangrijke informatie over veiligheid, installatie, werking en onderhoud. Bewaar de gebruiksaanwijzing. U kunt hem later misschien nog nodig hebben.

Controleer bij de ontvangst dat de kast niet beschadigd is. Transportbeschadigingen moeten aan de handelaar gemeld worden voordat de vrieskast in gebruik genomen wordt.

Verwijder de verpakking. Maak de kast van binnen met een sopje van lauw water en een zacht afwasmiddel schoon. Met schoon water nawassen en grondig afdrogen (zie onder reinigen). Gebruik hiervoor een zachte doek.

Als de kast tijdens het transport of de opslag in een koude omgeving gestaan heeft (kouder dan +5°C), moet de kast minstens een uur voor in gebruikneming rechtop staan.

Inhoud

Uw vrieskast leren kennen....3

Installatie en ingebruikneming......4

De draairichting van de deur(en) veranderen....7

Aansluitspanning....8

Bediening en functie......9

Toepassing....10

Ontdooien....11

Reiniging en onderhoud....12

Fouten opsporen....13

Reservedelen en service....14

Verschroten....15

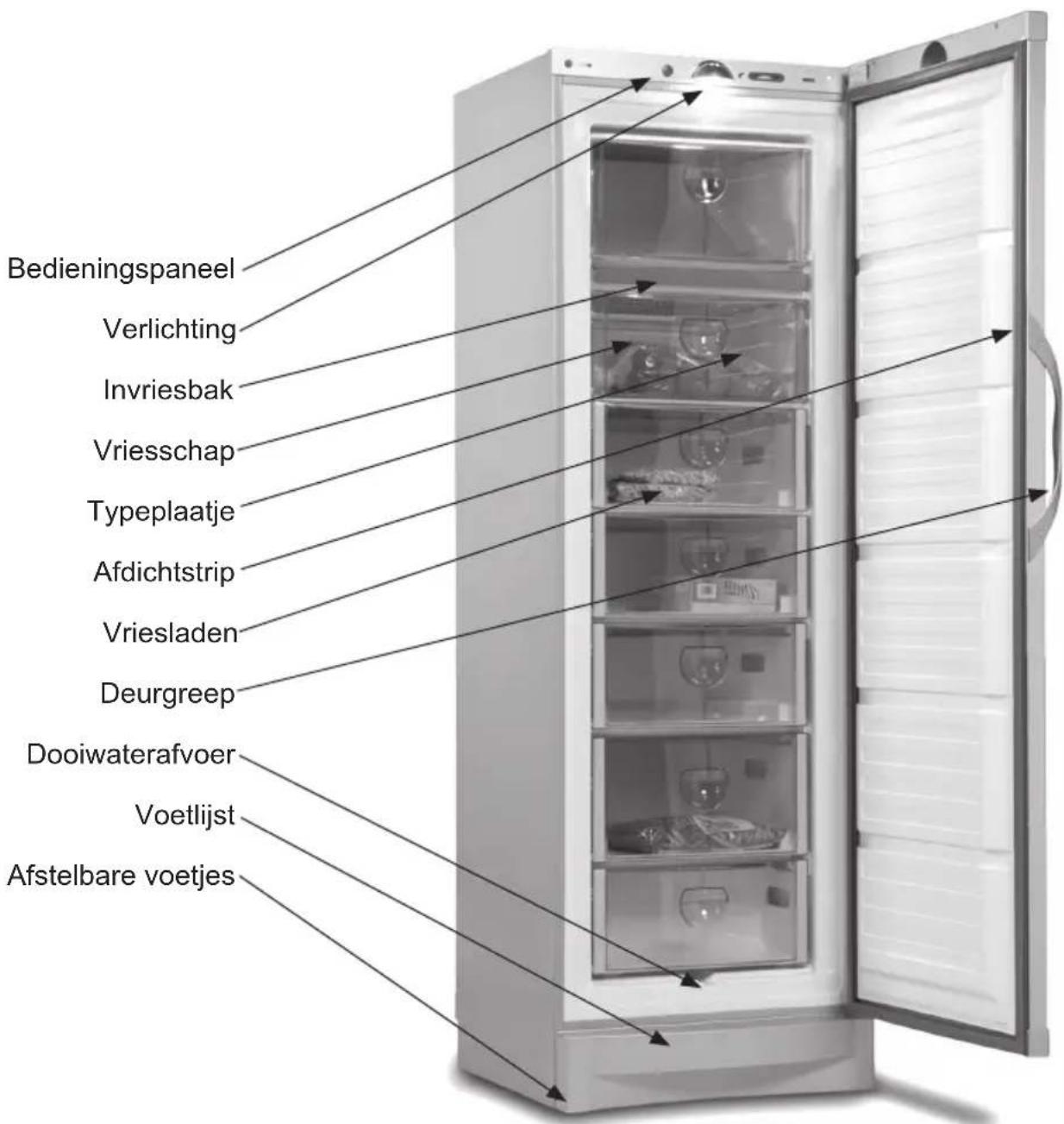

Uw vrieskast leren kennen

fig. 1

Installatie en ingebruikneming

Plaatsing

De kast mag om veiligheidsredenen niet buiten geplaatst worden.

Zet de kast op een egale onderlaag in een droge en goed geventileerde ruimte (max. 75% relatieve luchtvochtigheid). Plaats de kast niet dicht bij verwarmingsbronnen als fornuizen of radiatoren, en vermijd dat hij in direct zonlicht of de warmte van een andere verwarmingsbron staat.

Ruimtemperatuur

De temperatuurklasse staat op het typeplaatje (zie fig. 1 blz. 3 en fig. 13 blz 14). Hiermee wordt aangegeven onder welke ruimtetemperaturen de kast optimaal werkt.

Temperatu-urklasse	Toegestane ruimtetem-peratuur
SN +10 °C tot +32 °C
N +16 °C tot +32 °C
ST +18 °C tot +38 °C
T +18 °C tot +43 °C

Installatie

De onderlaag waarop de kast geplaatst wordt, moet waterpas zijn. Gebruik geen frame of dergelijke.

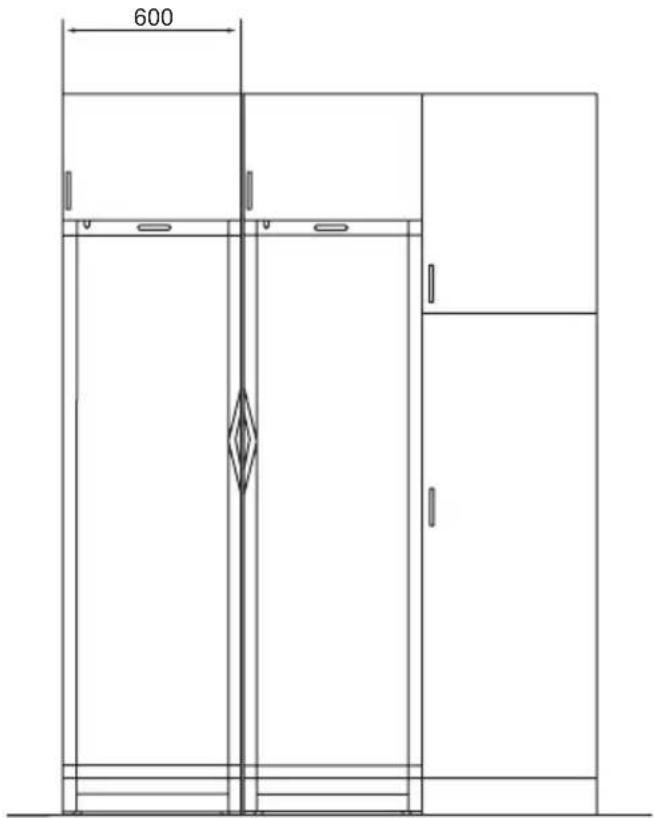

De kast is vrij tegen de wand aan te plaat- sen, in een keukenelement aan te brengen of naast andere kasten te plaatsen (fig. 2-3).

De stekker moet na de installatie bereikbaar zijn.

fig. 2

fig. 3

Bovenaanzicht

Zorg dat er voldoende ruimte is om de deur te openen en de vriesladen uit te trekken als de kast naast een wand geplaatst wordt (fig. 4).

Afstandsstukken

De afstandsstukken op de achterzijde van de kast zorgen voor de vereiste luchtcirculatie. Monteer de twee afstandsstukken die bij de kast geleverd zijn (zie fig. 5).

Het is belangrijk dat de kast voldoende ventilatie heeft en dat er boven, onder en rondom de kast een vrije luchtcirculatie is. De afbeeldingen hieronder laten zien hoe de vereiste circulatie rondom de kast bereikt wordt (fig. 6-7).

fig. 6
fig. 7

Opzetten

Het is belangrijk dat de kast recht staat. Als u de voetlijst onder de deur verwijdert, kunt u de kast afstellen door de verstelbare poten op of neer te draaien (zie fig. 8-9). De achterste poten zijn (indien nodig) af te stellen voordat de kast op z'n plaats gezet wordt. Controleer met een waterpas dat de kast recht staat.

Als de kast op een zachte onderlaag staat, bv. een houten vloer of vloerkleed, moet u na een tijdje nogmaals controleren of de kast waterpas staat, omdat de onderlaag door het gewicht van de kast kan gaan hellen.

Kantel de kast mag niet meer dan 7 graden omdat de vloer anders beschadigd kan worden.

De draairichting van de deur veranderen

De deur kan als volgt van rechts naar links en vice versa opgehangen worden:

1. Leg de kast neer. 2. Demonteer het bovenste scharnier.

1. Verplaats de kunststof doppen waar de topscharnier zat.

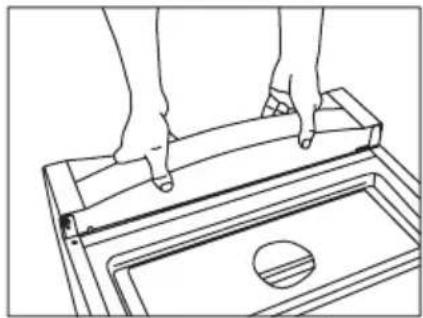

2. Til de deur eraf en zet hem opzij.

1. Demonteer de voetlijst door hem naar buiten en naar uzelf toe omhoog te trekken.

1. Draai de contramoer los met de bijgevoegde steeksleutel, en verplaats de tap.

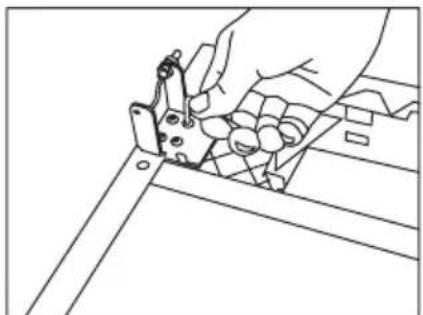

1. Demonteer het onderste scharnier. Draai het scharnier 180° en monteer hem weer op de tegengestelde zijde.

2. Monteer de voetlijst.

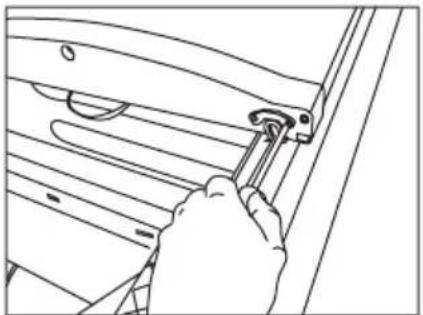

1. Demonteer de deursluiter en verplaats hem naar de andere kant.

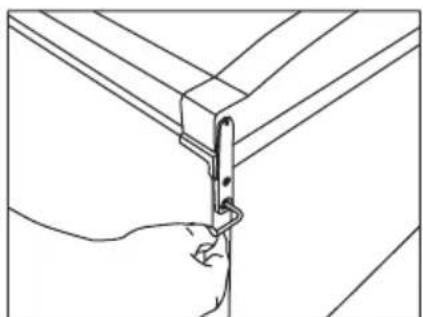

1. Vergeet niet de vork van de deursluiter opzij te trekken voordat de deur gemonteerd wordt.

1. Zet de deur op z'n plaats.

2. Monteer het bovenste scharnier.

1. Demonteer de deurgreep en verplaats deze naar de andere kant. Monteer de afdekplaatjes weer.

2. De kast moet 1 uur staan voordat hij aangezet wordt.

3. Controleer nadat de scharnieren verplaatst zijn, of de afdichtstrip overal dicht afsluit.

Als dit niet het geval is kunt u de afdichtstrip met een haardroger heel voorzichtig over de hele lengte verwarmen, en daarna de strip iets naar buiten helpen zodat hij weer dicht afsluit. Pas op dat de afdichtstrip niet te warm wordt en smelt!

Aansluitspanning

De vrieskast is gemaakt voor aansluiting op het wisselstroomnet. De aansluitwaarden voor spanning (V) en frequentie (Hz) staan op het typeplaatje in de kast aangegeven. De kast moet op een eigen stopcontact aangesloten worden.

Technische gegevens

Deze kast is in overeenstemming met de bepalingen, richtlijnen en normen voor het CE-merk.

Richtlijn laagspanning 73/23/EEG.

EMC richtlijn 89/336/EEG.

Richtlijn energiekeurmerk 92/75 en latere toevoegingen 94/2 en 2003/66. Richtlijn energierendement 96/57 en latere toevoegingen.

Bediening en functie

Zorg voor de juiste bewaartemperatuur

De temperatuur is instelbaar van 1 (min.) tot 7 (max.). De optimale bewaartemperatuur is ÷18°C. (Bedenk dat een lagere temperatuur meer energie vereist.) De temperatuur in de vriezer is op de thermometer af te lezen.

Het controlelampje brandt groen als de stroom is aangesloten.

Het controlelampje brandt geel als de supervries geactiveerd is.

Het controlelampje brandt rood en een akoestisch alarm wordt geactiveerd als de temperatuur in de vriezer te hoog wordt. Zet de invriesknop op O (zie afb. 10), en het akoestische alarm zal stoppen. Het rode controlelampje knippert zolang het te warm is in de vriezer.

Wanneer de kast de eerste keer wordt aangesloten, gaat het akoestische alarm uit als de invriesknop op O gezet wordt. Wanneer de aanbevolen temperatuur in de vriezer (-18°C) bereikt is, moet de invriesknop op het ▲ gezet worden. Dan zal het akoestische alarm geactiveerd worden als de temperatuur in de vriezer te hoog wordt.

Het is normaal dat het controlelampje rood brandt de eerste keer dat de kast aangeslo-

ten wordt, en bij uitzondering bij het invriezen van grote hoeveelheden.

Toepassing

De vriezer

De vrieskast is een viersterren vriezer die goedgekeurd is voor het invriezen en bewaren van diepvriesproducten. Alle modellen behalve de nofrost-kasten zijn voorzien van een praktisch bakje voor het invriezen van losse bessen, ijsblokjes enz.

Invriezen

Om een goede kwaliteit van de producten te behouden moeten ze zo snel mogelijk tot -18°C ingevroren worden.

Als u de supervries-knop gebruikt, zal de compressor 100% werken, waardoor de laagst mogelijke temperatuur bereikt wordt.. Als u meer dan 3 kg wilt invriezen, moet u de supervries-knop ca. 24 uur van tevoren activeren.

U hoeft de supervries-knop niet te gebruiken als u ingevroren producten in de vriezer legt, en ook niet als het maar een paar kleine pakjes zijn.

Het controlelampje brandt geel zolang de supervries geactiveerd is. Zet hem weer uit ca. 24 uur nadat de producten erin gelegd zijn. DENK hieraan, anders gebruikt de kast te veel stroom.

Gebruik alleen verse levensmiddelen van goede kwaliteit. Vlees, pluimvee, vis, groente, fruit, zuivelproducten en toebereide gerechten zijn voor invriezen geschikt. Levensmiddelen met een hoog vochtgehalte zoals sla, radijzen, grapefruit, hele appelen, komkommers en peren zijn niet geschikt om in te vriezen.

Verpak de levensmiddelen in luchtdichte dozen, vrieszakjes en dergelijke. Zorg ervoor dat de porties praktisch zijn. Vries geen porties groenten in groter dan 2,5 kg. Vries geen porties vlees in groter dan 2,5 kg. Zorg ervoor dat de verpakkingen droog zijn, zodat ze niet aan elkaar vriezen. Leg indien mogelijk de in te vriezen producten zó dat ze niet met elkaar in aanraking komen, dan verloopt het invriesproces sneller. Druk de lucht uit de verpakking; hierdoor wordt voorkomen dat de inhoud op de buitenkant uitdroogt.

Vergeet niet inhoud, hoeveelheid en datum op de verpakking te noteren. U kunt de levensmiddelen met voordeel in "categorieën" opdelen. Dat wil zeggen groenten op één plek, vlees op een andere plek enz.

Ontdooien

Ontdooi ingevroren groenten en fruit niet voor gebruik, maar leg ze meteen in kokend water.

Vlees dat moet ontdooien, kan het beste de dag tevoren in de koelkast gelegd worden. Dit is het meest hygiënisch en de kwaliteit van het vlees blijft hierdoor beter.

Opnieuw invriezen

Als u diepvriesproducten koopt en deze ontdooien voordat ze in de vriezer kunnen, mag u ze niet opnieuw invriezen; dan moet u ze binnen 24 uur gebruiken of meteen toebereiden en in de vriezer leggen.

Ingevroren producten die in de koelkast niet helemaal ontdooid zijn, maar een beetje zacht zijn, kunnen zonder risico opnieuw ingevroren worden.

NB:

Vries geen glazen flessen en doosjes in die koolzuurhoudende vloeistoffen bevatten want ze kunnen ontploffen.

Ontdooien

De vriezer ontdooien

De producten en het in de lucht aanwezige vocht veroorzaken op den duur rijp- en ijsvorming in de kast. Een dun laagje rijp of ijs heeft geen invloed op de functie van de vriezer, maar hoe dikker de laag, deste hoger het energieverbruik. Wat losse rijp kunt u met een kunststof of houten schraper verwijderen.

Gebruik nooit een mes of ander scherp voorwerp omdat dit de inwendige delen in de kast kan beschadigen. Wanneer de laag rijp of ijs 4-5 mm dik is, moet de vriezer ontdooid worden.

Doe dit als volgt.

1. Druk ca. 4-5 uur voordat u de kast wilt ontdooien op de supervries-knop. Dan zijn de producten kouder (ca. -25°C) en blijven langer bevroren buiten de vriezer (zie punt 4)
2. Zet de kast uit door de thermostaatknop op "0" (min) te zetten.
3. Trek de dooiwaterafvoerverlenger onder in de kast naar buiten en zet er een bak onder (fig. 11). Leg een in warm water verwarmde doek enkele minuten rond de dooiwaterslang als deze bevroren is.
4. Verwijder de levensmiddelen. Bewaar ze in de koelkast of verpak ze in kranten zodat ze zo koud mogelijk blijven.
5. Zet een schaal met warm (niet kokend) water in de vrieskast.
6. Hou de kast in de gaten om waterplassen

tijdens het ontdooiproces te vermijden en leg handdoeken op de vloer rond de schaal om spetters en ijs op de vloer te vermijden. Maak de vriesafdeling als het ijs gesmolten is, met een sopje van water en wat afwasmiddel schoon. Droog hem met een zachte doek af.

1. Draai de thermostaatknop terug naar de gewenste stand. De supervries-knop kan ingeschakeld worden als er veel levensmiddelen teruggelegd moeten worden. Vergeet hem niet weer uit te schakelen.
2. U kunt de levensmiddelen ca. 5 minuten nadat de kist ingeschakeld is weer in de vriezer leggen.

Reiniging en onderhoud

Reinigen

Schakel de stroom uit op het wandcontact voordat de ijskast van binnen gereinigd wordt.

U kunt de kast het beste reinigen met een sopje van water en wat afwasmiddel (max. 65°C). Gebruik geen schurende reinigingsmiddelen. Gebruik hiervoor een zachte doek. Met schoon water nawassen en grondig afdrogen. Voorkom dat er water in het bedieningspaneel dringt.

Maak de afdichtstrip rondom de deur regel- matig schoon om verkleuren te voorkomen en een lange levensduur te waarborgen. Gebruik schoon water. Controleer nadat u de strip schoongemaakt heeft, of de deur nog dicht sluit.

Op de compressor en in de compressor- ruimte is stof het beste met een stofzuiger te verwijderen. Als u de voetlijst verwijdert, kunt u onder de kast schoonmaken.

Roestvrijstalen of aluminium deuren zijn het beste met een verzorgingsspray en een zachte doek te reinigen. Er zijn een aantal spraymiddelen verkrijgbaar die te gebruiken zijn. Deze zijn in de meeste witgoedzaken verkrijgbaar.

Zet, indien u een tijd lang op reis bent, de stroom uit, leeg de kast, maak hem schoon en laat de deur(en) open staan om luchtjes te vermijden.

De peer vervangen

De peer is eruit te schroeven zonder de afscherming te verwijderen.

Gebruik geen peren sterker dan 12 W.

Spaar energie

• Koel warm eten en dranken af voordat u ze in de kast plaatst.
• Laat bevroren levensmiddelen in de koelkast ontdooien.
• Hou de deur zo veel mogelijk gesloten
• Zorg ervoor dat de deur ongehinderd dicht kan.

Fouten opsporen

Fout Mogelijke oorzaak Verhelpen
Geen van de controlelampjes branden.	Stroomstoring; de zekering is doorgeslagen; de stekker zit niet goed in het stopcontact.	Controleer of de stroom is ingeschakeld. De zekering moet aan staan.
Trillingen of irritant lawaai.	De kast staat scheef.De kast leunt tegen andere keu-kenelementen aan.	Zet de kast waterpas.Schuif de kast weg van de keukenelementen of kasten die tegen de kast aanleunen.
De compressor werkt onafgebroken.	Te lage temperatuurinstelling.Hoge ruimtetemperatuur.	Zet de temperatuur hoger.Zorg voor een goede ventilatie.
De temperatuur in de vrieskast is te hoog.	Temperatuurinstelling.Er zijn meer invriesproducten tegelijk in de kast gelegd dan de capaciteit kan klaren.	Zet de temperatuur lager.Wacht enkele uren en controleer nogmaals.

Reservedelen en service

Reservedelen

Vermeld a.u.b. het type-, serie- en productienummer, wanneer u reservedelen bestelt (zie fig. 1 blz. 3 en fig. 13). Deze gegevens vindt u op het typeplaatje achterop de vriezer. Het typeplaatje bevat verschillende technische gegevens en het type- en serienummer.

Let erop dat het apparaat niet rechtmatig gebruikt kan worden als er ingrepen in de opbouw gedaan worden, of als componenten gewijzigd worden, en dat Smegs garantie en productaansprakelijkheid hierdoor vervallen. De goedkeuring die op Smegs typeplaatje staat vermeld, zal dan ook ongeldig zijn.

Zorg ervoor altijd erkende servicemonteurs te gebruiken als iets gerepareerd of vervangen moet worden!

Verschroten

Neem de geldende milieubepalingen in acht. De gemeentelijke technische dienst kan u vertellen hoe het ophalen/afleveren en hergebruik van dergelijke kasten in uw gemeente gebeurt.

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijk negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen die anders zouden kunnen worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten.

Afdanking moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.
