GEBRUIKSAANWIJZING OV5750 Twenty TEFAL

Schéma descriptif Schema met beschrijving Esquema descriptivo Esquema descritivo

5 6 7 8 9 10 11 Twenty.L 12 13 14 15*

*selon modèles - afhankelijk van het model - según modelo - consoante o modelo

*selon modèles - afhankelijk van het model - según modelo - consoante o modelo

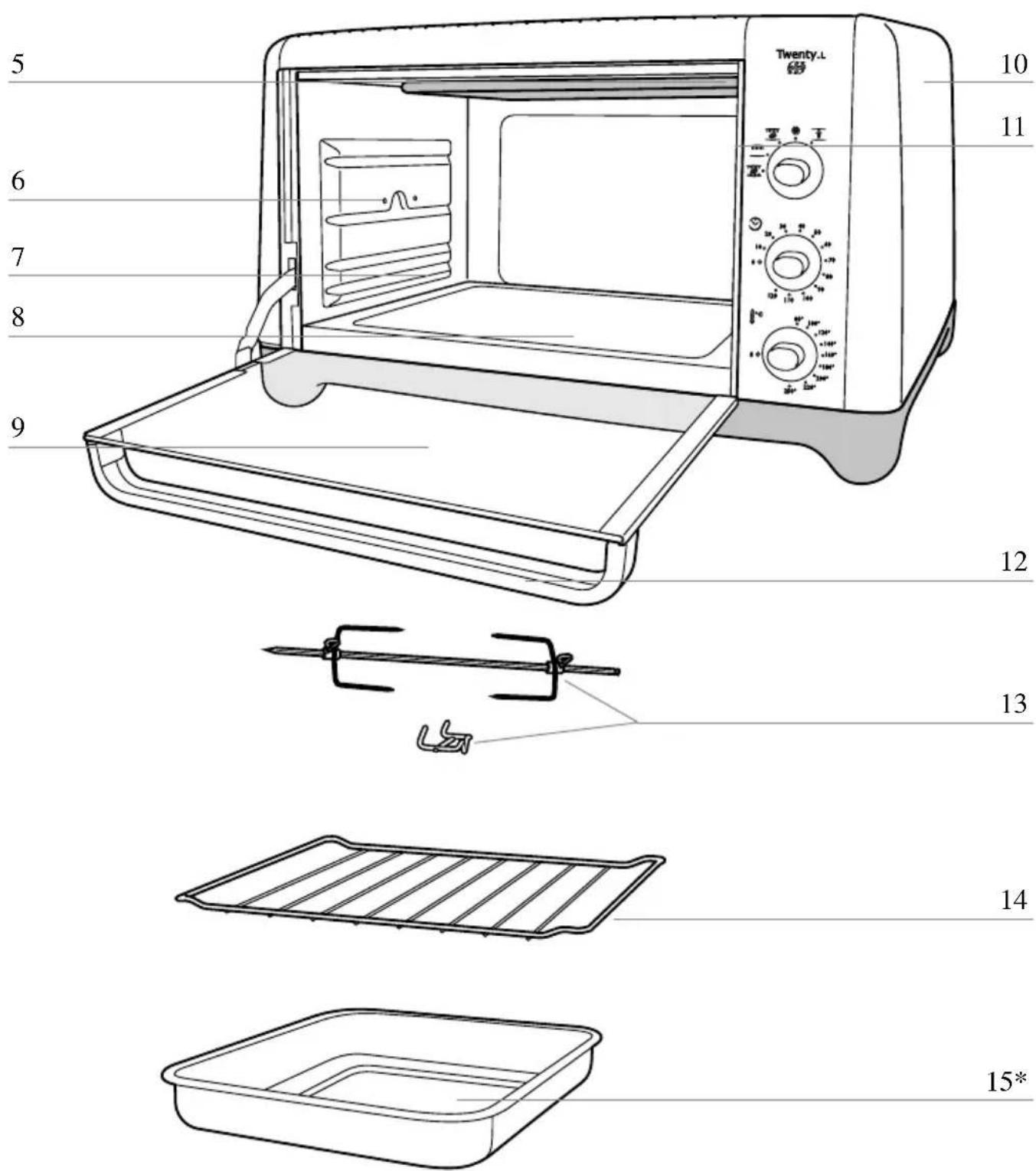

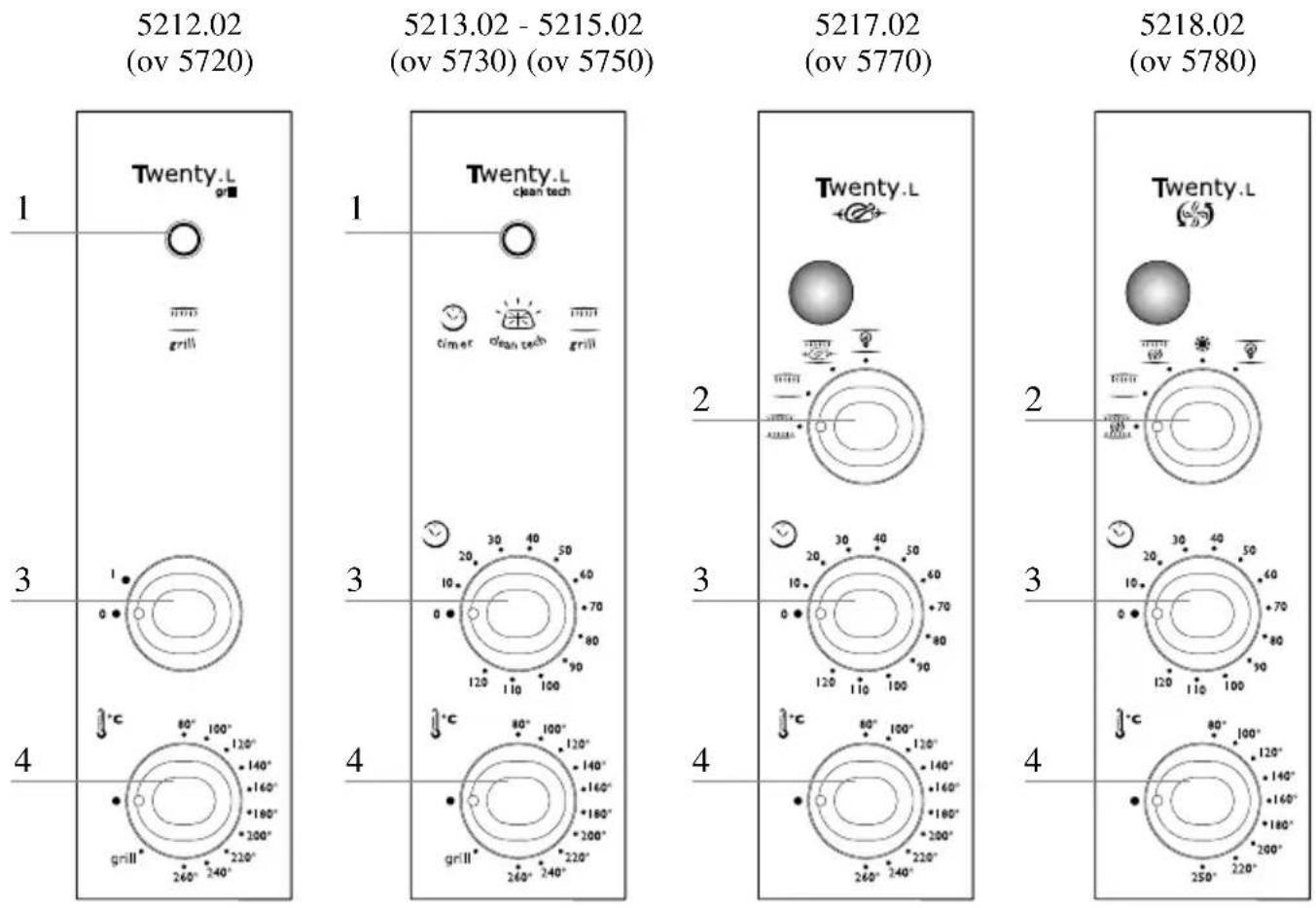

Schema met beschrijving

1 Controlelampje
2 Functieschakelaar*
3 Timer of Aan/uit-knop*
4 Regelbare thermostaat/Grillstand*
5 Neerklapbaar verwarmingselement
6 Openingen voor draaispit
7 Zelfreinigende of gealuminiseerde binnenwanden*

8 Verwarmde gladde geëmailleerde bodem
9 Deur
10Kunststof buitenwanden (handwarm)
11 Binnenverlichting*
12Isolerende handgreep
13Draaispitset*
14Omkeerbaar rooster met 8 standen
15Ovenschaal*

Lees voor ieder gebruik de pagina "Belangrijke technische aandachtspunten".

Leer uw oven kennen

Uniek: oven met kunststof buitenwanden, voor nog meer veiligheid.

Functieschakelaar - Fig. 13

Om de ideale bakwijze voor uw recept te selecteren.

Thermostaat - Fig. 12

Hiermee kunt u de temperatuur instellen tussen 80°C en 250°C of 260°C*.

Vergelijkingstabel
Thermostaat-stand in °C	Temperatuur
1	80
2 100
3 120
4 140
5 160
6 180
7 200
8 220
9 240
10 250/260

U kunt de instelling tijdens het bakken wijzigen. Met grillstand*.

Timer\* - Fig. 11

Zodra u de timer inschakelt en de thermostaat werkt, gaat het controlelampje of de binnenverlichting* branden en begint de oven te werken.

U kunt de baktijd instellen tussen 0 en 120 minuten.

Wanneer de geprogrammeerde tijd is verstreken, gaat de timer af en schakelt de oven automatisch uit.

U kunt het bakken op ieder moment onderbreken door de timer op nul terug te zetten.

Voor baktijden onder de 25 minuten dient u de knop naar 30 minuten te draaien en vervolgens terug te draaien tot op de gewenste baktijd.

Aan/uit-knop\* - Fig. 10

Voor het aan- (I) of uitzetten (O) van de oven.

Binnenverlichting\*

Om het bakken van uw gerechten te kunnen controlleren, wordt uw oven permanent verlicht zodra u deze in werking stelt (timer of aan/uit-knop ingeschakeld).

Controlelampje\*

Deze gaat branden zodra u de timer of de aan/uit-knop inschakelt.

Omkeerbaar rooster met 8 standen

- Fig. 7

U kunt het rooster op 4 verschillende niveaus in de oven plaatsen. Door het rooster om te keren, heeft u 4 extra niveaus.

Raadpleeg de recepten, de te gebruiken stand staat daar aangegeven.

Adviezen en Eigenschappen

Houd bij het kiezen van uw schalen en bakvormen rekening met de binnenafmetingen van de oven.

	Diepte (D)	Breedte (Br)	Hoogte (H)
20l	33 cm	33 cm	18,5 cm

De baktijd kan variëren afhankelijk van het gewicht, de omvang of de dikte, alsmede de oorspronkelijke temperatuur van het te bereiden gerecht. U kunt deze aanpassen aan uw eigen smaak.

Binnen 5 minuten heeft de oven 240°C bereikt: voorverwarmen is niet nodig.

Vóór de eerste ingebruikname Verwijder de stickers.

De verpakking is geschikt voor recycling, maar kan ook gebruikt worden voor het vervoer van de oven of het terugsturen hiervan naar de dichtst bijzijnde servicedienst (zie voor adressen de servicelijst).

Indien uw apparaat over een afneembaar snoer beschikt, sluit dit dan aan op het apparaat door het diep in de plug te steken - Fig. 1

Reinig de oven en de accessoires met een vochtige doek. Daarna alles goed afdrogen. Laat bij het eerste gebruik uw (LEGE) oven 15 minuten werken op de maximale temperatuur om de "nieuwe" geur te verwijderen.

Hierbij kan rook vrijkomen, dit is een volkomen normaal verschijnsel dat snel verdwijnen zal.

Onderhoud en reiniging

Zorg dat er zich geen vetresten ophopen in het apparaat.

Haal vóór het onderhouden of reinigen de stekker uit het stopcontact en laat het apparaat afkoelen.

Reinig de deur - Fig. 2 le binnenwanden en de geëmailleerde of gelakte oppervlakken met water en afwasmiddel - Fig. 3 aarna alles goed afdrogen.

Gebruik geen agressief reinigingsmiddel (met name schuurmiddelen op basis van soda), afkrabbers of schuursponsjes.

Het verwarmingselement van de bovenkant is neerklapbaar - Fig. 4

Bij het bewegen van het verwarmingselement van de bovenkant deze nooit forceren. Uw oven is uitgerust met een gladde geëmailleerde bodemplaat - Fig. 5 e u kunt

reinigen met water en een afwasmiddel.

Neem de wanden af met een vochtige spons. Alle accessoires (rooster, spit*, ovenschaal*) kunnen gereinigd worden met water en een schoonmaakmiddel of in de vaatwasmachine - Fig. 6

Ovenfunctie

Voor het bakken en braden van vlees, vis, gegratineerde schotels, soufflés, gebak...

Plaats het rooster op de gewenste hoogte - Fig. 7. 8

Zet de ovenschaal met de etenswaren in de oven en sluit de deur - Fig. 9

Plaats de functieschakelaar op de ovenstand* - Fig. 13

Stel de thermostaat in op de gewenste temperatuur - Fig. 12

Stel de timer - Fig. 11 of draai de aan/uit-knop op "I" - Fig. 10

De oven wordt warm.

Plaats geen schalen rechtstreeks op de bodemplaat.

Aan het einde van de baktijd

Wanneer de geprogrammeerde baktijd is afgelopen, schakelt de oven automatisch uit. Zo niet, zet de timer dan op nul.

Ontdooifunctie\* \*

Voor het versneld en op natuurlijke wijze ontdooien van uw etenswaren.

Een tijdwinst van zo'n 60% ten opzichte van het ontdooien in de buitenlucht.

Plaats de functieschakelaar op de ontdooistand* - Fig. 14

Leg de diepgevroren producten op een ovenschaal.

Plaats deze op het rooster (niveau 1).

Sluit de oven.

Stel de timer in en het ontdooien begint - Fig. 11

Grill of

heteluchtgrillfunctie\*

Grillfunctie

Voor het gratineren van uw gerechten of het aanbraden van vlees.

Zet de functieschakelaar - Fig. 15 de thermostaat - Fig. 16 op de grillstand.

Verwarm uw oven 5 minuten voor.

Plaats de etenswaren op het rooster op het bakniveau dat zich het dichtst bij het verwarmingselement van de grill bevindt. Plaats de ovenschaal met een beetje water rechtstreeks op de gladde bodemplaat (deze wordt in de grillstand niet warm), zodat u het vet of het bakvocht op kunt vangen.

Laat de deur altijd half open staan.

Stel de timer in op de in het recept vermelde stand - Fig. 11 of draai de aan/uit-knop op “I”* - Fig. 10

De grill werkt. Draai halverwege de baktijd de te grillen etenswaren om.

Heteluchtgrillfunctie*

Om te zorgen dat het vlees sappiger of de vis zachter wordt, werken de grill en de ventilator tegelijkertijd.

Plaats de functieschakelaar op de heteluchtgrillstand - Fig. 17

Ga op dezelfde wijze te werk als voor de grillfunctie.

Heteluchtfunctie*

Voor het gelijkmatig bakken en braden van uw gerechten, vlees en vis.

Zet het rooster op de gewenste hoogte. Plaats de functieschakelaar op de heteluchtstand - Fig. 18

Plaats uw gerecht in de oven en sluit de deur.

Stel de thermostaat in op de bij het recept vermelde temperatuur - Fig. 12

Stel de timer in - Fig. 11 Het bakken begint.

Plaats geen schalen rechtstreeks op de gladde, geëmailleerde bodemplaat.

Voor het gelijktijdig bakken van 2 gerechten

Voor de 2 gerechten moet de thermostaat op dezelfde stand worden ingesteld.

Plaats de functieschakelaar op de heteluchtstand - Fig. 18

U kunt een extra rooster kopen bij de Erkende Servicediensten. Ook kunt u rechtstreeks contact opnemen met de afdeling Onderdelen van de dichtst

bijzijnde servicedienst (zie voor adressen de servicelijst).

Plaats de 2 roosters zodanig dat er tussen de gerechten voldoende warmte kan circuleren en de gerechten gelijkmatig gebakken kunnen worden. Sluit de oven.

Stel de thermostaat in op de voor uw gerechten geschikte temperatuur - Fig. 12 Stel de timer in - Fig. 11 et bakken begint.

Voor een gelijkmatiger resultaat kunt u de schalen halverwege de baktijd 180° draaien en de 2 gerechten van rooster verwisselen.

Draaispitfunctie*

Plaats voor het installeren van het draaispit de houder van het braadspit in de gaten in de linker wand van de oven - Fig. 19

Schuif de eerste vork op het spit (met de punten naar binnen) en draai deze vast.

Zet het vlees of gevogelte vast met draad alvorens ze aan het spit te rijgen en schuif de tweede vork met de punten naar binnen zo ver mogelijk door, zodat het te roosteren vlees goed op zijn plaats blijft zitten - Fig. 20

Draai indien nodig de eerste vork los om het vlees in het midden van het spit te krijgen en zet de 2 vorken vast.

Verwijder het rooster en plaats de ovenschaal in de oven op de bodemplaat (deze wordt in de draaispitstand niet warm) - Fig. 21

Steek het puntige uiteinde van het braadspit in de aandrijfopening in de rechter wand van de oven en duw dit zo ver mogelijk door - Fig. 22

Plaats het andere uiteinde van het draaispit op de draaispithouder - Fig. 23

Plaats de functieschakelaar op de draaispitstand - Fig. 24

Stel de timer in - Fig. 11

Laat de deur altijd half open staan.

Aan het einde van de baktijd

Open de deur.

Trek het braadspit uit de aandrijfopening. Haal het geheel uit de oven (gebruik daarbij ovenwanten).

Recepten

	OVEN EN HETELUCHTFUNCTIE *
Recepten	Stand van Temperatuur in °C Tijd in het rooster Oven Hetelucht* min.
Quiche Lorraine 3 240 °C 35 min.
Kaassoufflé	1		200-220
Pasteitjes 1	180	°C	40	min.
Vis in witte wijn	2	220-240 °C		25 min.
Koolvis (moten)	2	220-240 °C		25 min.
Poon in papillotten	3	220-240 °C		30 min.
Hele kip (≈ 1,5 kg)	2	200-220 °C		70 min.
Kalfs- of varkensrollade (≈ 1,5 kg)	2	200-220 °C		70-80 min.
Lendenbiefstuk 800 g	2	220-240 °C 35-40 min.
Kippenbout	2	220-240 °C		25 min.
Gevulde courgettes	3 200 °C 50 min.
Gevulde tomaten	1	180-200 °C		40 min.
Brioche	1	180	°C		30-35
Appeltaart	3	240	°C		25-30
Mousselinetaart	1	160-180 °C		35-40 min.
Marmertaart	1	180	°C	45
Gebak (clafoutis) met kersen	3	180-200 °C		45 min.
Eierpudding	1	220-240 °C	35-40 min.

GRILL EEN
HETELUCHTGRILLFUNCTIE (half open deur) 5 Minuten voorverwarmen

Recepten	Stand van het rooster	Temperatuur in °C	Tijd in min.
Rundvlees	4	260 °C	11 + 9 min.
Karbonaadjes, worstjes	4	260 °C	11 + 8 min.

DRAAISPITFUNCTIE*

(half open deur)

Recepten	Temperatuur in °C	Tijd in min.
Kip (≈ 1,5 kg)	260 °C	65 min.
Varkensrollade (≈ 1,5 kg)	260 °C	65 min.
Parelhoentje	260 °C	45 min.

ONTDOOIFUNCTIE *

Recepten	Tijd in de oven	Tijd in de buitenlucht
Parijse brioche	50 min.	75 min.
Frambozentaart	50 min.	150 min.
Diepvries korstdeeg	40 min.	70 min.
Groentenmelange	50 min.	120 min.
Stukjes stokbrood	55 min.	70 min.

Belangrijke technische aandachtspunten

- Neem de tijd voor het doorlezen van alle instructies en raadpleeg bij vragen de "Gebruikershandleiding".

- Dit apparaat beantwoordt aan de geldende veiligheidsvoorschriften en –voorwaarden en aan de navolgende richtlijnen:

- Richtlijn 89/336/EEG betreffende elektromagnetische compatibiliteit, zoals gewijzigd door de richtlijnen 92/31/EEG en 93/68/EEG.

- Richtlijn 73/23/EEG betreffende laagspanning, zoals gewijzigd door de richtlijn 93/68/EEG.

- Zoals bij ieder bakapparaat dient u de oven goed in de gaten te houden, zeker als u deze gebruikt wanneer er kinderen in de buurt zijn.

- Rekening houdend met de grote verscheidenheid aan geldende normen, dient u het apparaat door een erkende servicedienst te laten controleren als u het in een ander land gebruikt dan waar u het gekocht heeft.

- Het apparaat niet verplaatsen tijdens het gebruik.

- Deze oven is niet geschikt voor inbouw.

- Controleer of de netspanning overeenkomt met die op het apparaat vermeld staat (uitsluitend wisselstroom).

- Het apparaat niet gebruiken indien:

- het snoer hiervan defect is, - het apparaat gevallen is, zichtbaar beschadigd is of niet goed meer functioneert. In dat geval moet het apparaat naar de dichtst bijzijnde servicedienst gestuurd worden om risico's te vermijden.

- Controleer of de elektrische installatie voldoende vermogen heeft voor de voeding van een apparaat met dit vermogen.

- Steek de stekker altijd in een geaard stopcontact (16A).

- Sluit in geval van een afneembaar snoer dit eerst aan op het apparaat en steek vervolgens de stekker in het stopcontact.

- Laat het snoer niet hangen en laat het de hete delen van de oven niet aanraken. Trek niet aan het snoer om de stekker uit het stopcontact te trekken.

- Gebruik alleen in goede staat verkerende verlengsnoeren met een geaarde stekker en een geleidingsdraad waarvan de doorsnede minstens gelijk is aan die van het apparaat.

- Haal de stekker uit het stopcontact wanneer het apparaat niet gebruikt wordt en alvorens dit te reinigen.

- Dompel het elektrische snoer, de stekker of het apparaat nooit in water of een andere vloeistof, teneinde elektrische schokken te voorkomen.

- Zet het apparaat niet in de buurt van een warmtebron.

- Dit elektrische apparaat werkt met hoge temperaturen die brandwonden kunnen veroorzaken. Ondanks de hoge thermische bescherming dient u de metalen onderdelen niet aan te raken.

- Wanneer het apparaat werkt, kan de temperatuur van de deur hoog oplopen. Gebruik de handgrepen en de knoppen. Gebruik, indien nodig, ovenwanten.

- Probeer bij brand nooit de vlammen te blussen met water. Doof de vlammen met een vochtige doek.

- Bewaar geen ontvlambare producten in de buurt of onder het meubel waarop het apparaat geplaatst is.

- Gebruik het apparaat niet onder een muurkastje, een keukenrek of in de buurt van ontvlambare materialen, zoals zonneschermen, gordijnen, wandbekleding...

- Gebruik dit apparaat niet als hittebron.

- Nooit papier, karton of plastic in het apparaat plaatsen en er niets op plaatsen (keukengerei, roosters, voorwerpen...).

- Niets in de ventilatieopeningen stoppen en ze niet afdichten.*

- Voor uw eigen veiligheid dient u het apparaat nooit zelf te demonteren; roep hiervoor de hulp van de Technische Dienst in.

- Dit apparaat is uitsluitend bestemd voor huishoudelijk gebruik, in geval van bedrijfsmatig gebruik of een gebruik waarvoor het apparaat niet geschikt is, of dat niet overeenkomt met de gebruiksaanwijzing kan de aansprakelijkheid van de fabrikant niet in het geding zijn en is de garantie niet geldig.

Kijk voor nog meer handige tips op www.tefal.com

Bewaar deze instructies zorgvuldig!

Document onderhevig aan veranderingen
