Producttype	Infrarood afstandsbediening met vier knoppen voor projectorelift
Merk	Vogel's
Model	PPA-360
Voeding	5 V DC, 100 mA; batterijen 2× AA alkaline
Bereik	5 tot 10 meter
Infraroodfrequentie	38 kHz
CE-conformiteit	EN 61000-6-1:2001 en EN 61000-6-3:2007
Aantal knoppen	4 (OMHOOG, OMLAAG, STOP, VERBORGEN)
Bedrijfsmodi	Automatisch en Handmatig
Basisfuncties	OMHOOG (omhoog), OMLAAG (omlaag), STOP (stop)
Functies in handmatige modus	Instellen van gebruikspositie en onderhoud, verlaten van handmatige modus
Groen indicatielampje	Uit in automatische modus; langzaam knipperen in handmatige modus; snel knipperen bij indrukken van Verborgen knop of bij bevestiging
Rood indicatielampje	Geeft de codes van de lift aan (identiek aan de codes van de lift)
Foutcorrectie	Stoppen van foutknipperen door STOP 10 s ingedrukt te houden; omzeiling voor 7 knipperingen
Pinconfiguratie (DB9)	1 Zwart OMHOOG, 2 Rood OMLAAG, 3 Groen STOP, 4 Blauw INSTELLEN, 5 Geel OMZEILING, 6 Wit Gemeenschappelijk, 7 Violet Indicatie, 8 Oranje Veiligheidsomzeiling, 9 Bruin +5V
Garantie	2 jaar op de afstandsbediening (5 jaar op het product behalve gemotoriseerde modules, elektronische kaarten en afstandsbediening)
Onderhoud en reiniging	Gebruik geen oplosmiddelen of zuren; volg de AEEA-afvoerinstructies
Veiligheid	Niet bij het huishoudelijk afval gooien; conform CE-normen
Reserveonderdelen en repareerbaarheid	Reparatie gegarandeerd door Vogel's bij fabricagefout; batterij niet gedekt

Veelgestelde vragen - PPA-360 Vogel's

Wat zijn de bedrijfsmodi van de PPA-360 afstandsbediening?

De afstandsbediening heeft twee modi: de automatische modus (standaard) en de handmatige modus. De automatische modus biedt de basisfuncties (OMHOOG, OMLAAG, STOP). De handmatige modus maakt het mogelijk om de gebruiksposities en onderhoudsposities in te stellen.

Hoe schakelt u naar de handmatige modus?

Houd de VERBORGEN knop 5 seconden ingedrukt, laat los, druk vervolgens de STOP knop 5 seconden in. Het groene lampje zal langzaam knipperen om de overgang naar de handmatige modus te bevestigen.

Hoe stelt u de gebruikspositie in (programmeren)?

Houd in de handmatige modus de VERBORGEN knop één seconde ingedrukt, laat los en druk kort op OMHOOG. Het groene lampje zal snel knipperen om de instelling te bevestigen.

Wat te doen als de afstandsbediening foutknipperingen vertoont?

Houd de STOP knop 10 seconden ingedrukt om de foutknipperingen te stoppen. Voor een specifieke omzeiling (7 knipperingen), voer de volgende volgorde uit: STOP 10 s, dan VERBORGEN 5 s, dan OMHOOG.

Wat is het bereik van de infrarood afstandsbediening?

Het bereik ligt tussen 5 en 10 meter.

Welk type batterijen gebruikt de afstandsbediening?

De afstandsbediening gebruikt 2 AA alkalinebatterijen.

Hoe wordt de voeding verzorgd?

De afstandsbediening kan worden gevoed via 5 V DC, 100 mA via de DB9-connector of via de batterijen.

Wat betekenen de indicatielampjes?

Het rode lampje geeft de codes van de lift weer. Het groene lampje: uit in automatische modus, langzaam knipperen in handmatige modus, snel knipperen bij indrukken van de Verborgen knop of bij bevestiging.

Kan de afstandsbediening de elektronische ondergrens resetten?

Nee, de infrarood afstandsbediening kan de elektronische ondergrens niet resetten. Deze handeling vereist de bekabelde afstandsbediening die bij de lift wordt geleverd.

Wat is de garantieperiode van de afstandsbediening?

De afstandsbediening heeft een garantie van 2 jaar tegen materiaal- en fabricagefouten (de algemene garantie van 5 jaar is beperkt tot 2 jaar voor gemotoriseerde modules, elektronische kaarten en afstandsbediening).

GEBRUIKSAANWIJZING PPA-360 Vogel's

nL BedieninGsinstructies

aFstandsBedieninG

d BedienunGsanLeitunG

FernBedienunG

Infrarood afstandsbediening met vier knoppen – Gebruiksinstructies Versie projectorlift

Werking

Wanneer de regelkast onder stroom wordt gezet, start de IR-afstandsbediening op. Het groene LED zal 20 keer knipperen. Het rode LED geeft projectorliftcodes. Raadpleeg de handleiding van de projectorlift voor LED-liftcodes.

De IR-afstandsbediening is standaard ingesteld in automatisch bedrijf (Omhoog, Omlaag, Stop). Basisfuncties (OMHOOG, OMLAAG, STOP) worden geactiveerd door de knop 1 seconde in te drukken.

OPMERKING: Voor nauwkeurige programmering van liftshow en onderhoudsposities raden wij aan om de afstandsbediening met vaste bedrading te gebruiken die wordt geleverd met de lift.

De elektronische onderste limiet kan niet worden gereset met de IR-afstandsbediening.

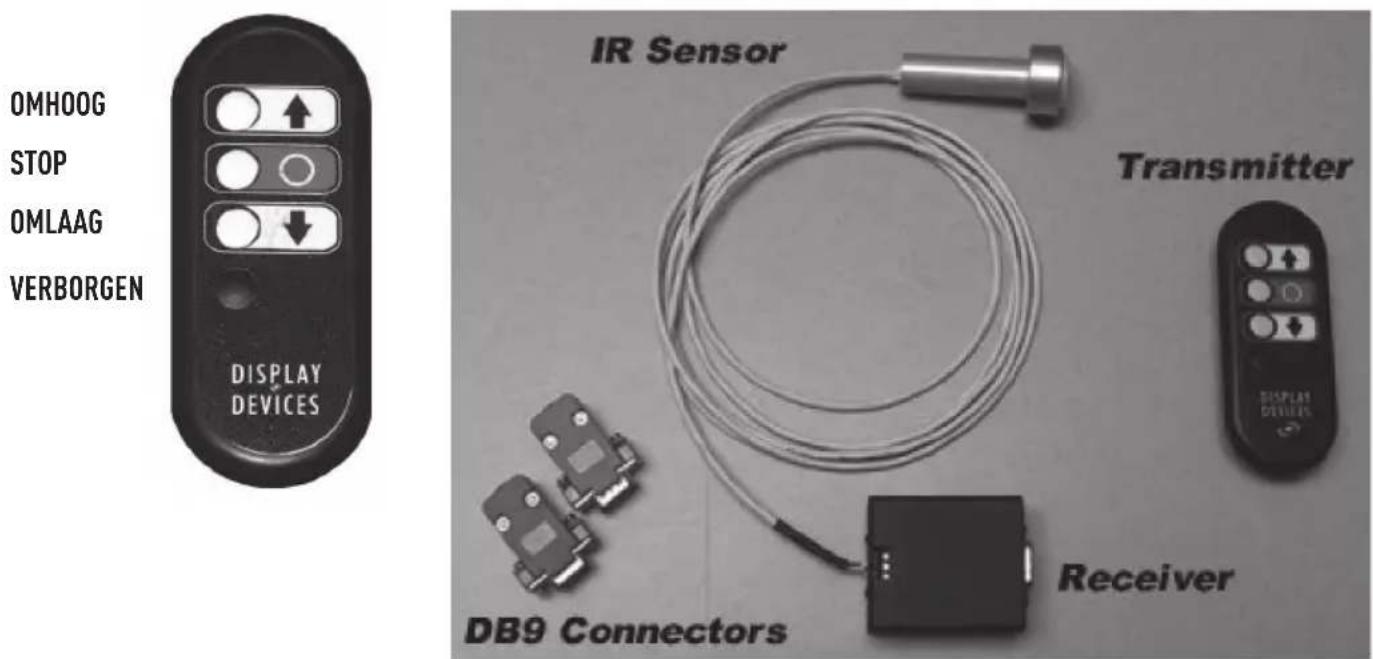

OMHOOG

STOP

OMLAAG

VERBORGEN

Basisregeling

Functie Knop

Ga naar uitgangspositie (helemaal omhoog) PIJL OMHOOG

Ga naar weergavepositie (1 ^e geprogrammeerde positie)

PIJL OMLAAG

Beweging stoppen STOP-knop (rood)

Ga naar onderhoudspositie (2 ^e geprogrammeerde positie) druk vervolgens op OMLAAG en laat los

Houd VERBORGENeen seconde ingedrukt, laat los

Ga over op handmatig bedrijf Houd VERBORGEN 5 seconden ingedrukt, laat los en druk vervolgens 5 seconden op STOP.

(Groen LED gaat langzaam knipperen.)

Regeling handmatig bedrijf

De volgende functies werken alleen nadat is overgegaan op handmatig bedrijf.

Functie Knop

Kijkpositie instellen (helemaal omhoog) Houd VERBORGEN een seconde ingedrukt, laat los, druk vervolgens op OMHOOG en laat los

Onderhoudspositie instellen Houd VERBORGEN een seconde ingedrukt, laat los, druk vervolgens op OMLAAG en laat los

Handmatig bedrijf afsluiten Houd VERBORGEN een seconde ingedrukt, laat los, druk vervolgens op STOP en laat los

Foutcorrectie

Stop fout knippert Houd STOP 10 seconden ingedrukt

7 knipperingen tijdelijk opheffen Houd STOP 10 seconden ingedrukt, laat los, en houd vervolgens VERBORGEN vijf seconden ingedrukt, laat los en druk op OMHOOG. De lift zal omhooggaan, laat de limietschakelaar los en stop.

LED indicatoren

ROOD LED Hetzelfde als liftcodes

GROEN LED UIT In automatisch bedrijf

Langzaam knipperen In handmatig bedrijf

Snel knipperen Verborgen knop 5 seconden ingedrukt, wachten tot volgende knop wordt ingedrukt – of -

Snel knipperen Bevestiging van kijkpositie/onderhoudspositie instellen

Intermitterend knipperen Ontvangst van IR signaal

Snel knipperen 20 keer ingeschakeld

Pentoewijzingen: DB9 mannelijk tot DB9 vrouwelijk

1 Zwart - OMHOOG
2 Rood - OMLAAG
3 Groen - STOP
4 Blauw - INSTELLEN
5 Geel - TIJDELIJK OPHEFFEN
6 Wit - Gemeenschappelijk
7 Paars - LED
8 Oranje – Veiligheidsschakelaar tijdelijk opheffen
9 Bruin +5V

Programmeringsbedrijf

De volgende functies werken alleen nadat is overgegaan op handmatig bedrijf.

Functie Knop

Kijkpositie instellen (helemaal omhoog) Houd VERBORGEN een seconde ingedrukt, laat deze los, druk vervolgens op de knop OMHOOG

Onderhoudspositie instellen Houd VERBORGEN een seconde ingedrukt, laat los, druk vervolgens op de knop OMLAAG

Handmatig bedrijf afsluiten Houd VERBORGEN een seconde ingedrukt, laat los, druk vervolgens op de STOP knop (rood)

Foutcorrectie

STOP Fout knippert: houd STOP-knop 10 seconden ingedrukt

Tijdelijk opheffen 7 knipperingen: houd STOP-knop 10 seconden ingedrukt, laat deze los, en houd vervolgens VERBORGEN 5 seconden ingedrukt, laat deze los en druk op de knop OMHOOG.

Specifications

CE getest volgens conformiteitstest EN 61000-6-1:2001& EN 61000-6-3: 2007

Werking: 5-10 meter

Vermogen: 5 Volt DC, 100 mA

Batterij: 2 x type AA alkaline

IR: 38 Khz

NL Weee-instructies voor het opruimen van afval, garantiebepalingen en voorwaarden

NL WEEE-instructies voor het opruimen van afval

Gooi het apparaat, de afstandsbediening of zijn batterij niet bij het ongesorteerde huishoudelijk afval. Onjuiste opruiming kan schadelijk zijn voor het milieu en de gezondheid van mensen. Raadpleeg de plaatselijke afvalverwerkingsinstantie voor informatie over de terugbreng- en inzamelsystemen in uw regio.

Garantiebepalingen en voorwaarden

Gefeliciteerd met de aankoop van dit Vogel's product! Het product dat u nu in uw bezit hebt is gemaakt van duurzaam materiaal en is gebaseerd op een ontwerp waarvan ieder detail nauwkeurig is uitgedacht. Dat is de reden waarom Vogel's u 5 jaar garantie geeft op gebreken in materialen of fabricage. De garantie is beperkt tot 2 jaar voor de gemotoriseerde modules, elektronische panelen en de afstandsbediening (de batterij valt niet onder de garantie).

1. Vogel's garandeert dat zij, indien tijdens de garantieperiode van een product zich storingen voordoen als gevolg van gebreken in de fabricage en/of materialen, naar eigen oordeel het product zonder kosten zal repareren of indien nodig vervangen. Een garantie voor de normale slijtage wordt hierbij uitdrukkelijk uitgesloten.
2. Als er van de garantie gebruik wordt gemaakt, moet het product naar Vogel's worden gestuurd met het originele aankoopbewijs (factuur, kassab-on of kasontvangst). Het aankoopbewijs moet de naam van de leverancier en de datum van aankoop duidelijk weergeven.

3. De garantie van Vogel's komt te vervallen in de volgende gevallen:

4. Als het product niet is geïnstalleerd en gebruikt in overeenstemming met de gebruiksaanwijzingen;

5. Als het product is gewijzigd of gerepareerd door iemand anders dan Vogel's;
6. Als er zich een storing voordoet als gevolg van externe factoren (buiten het product) zoals bliksem, wateroverlast, brand, slijtage, blootstelling aan extreme temperaturen, weersomstandigheden, oplosmiddelen of zuren, verkeerd gebruik of verwaarlozing;
7. Als het product is gebruikt voor andere apparatuur dan vermeld op of in de verpakking.

NL Drukfouten en technische wijzigingen voorbehouden.
