GEBRUIKSAANWIJZING 8500 Aquasensor GARDENA

NL Instructies voor gebruik

Dompelpomp / Vuilwaterpomp

S Bruksanvisning

Dit is de vertaling van de originele Duitse instructies voor gebruik. Lees deze instructies voor gebruik zorgvuldig door en houdt u aan de aanwijzingen. Maakt u aan de hand van deze instructies voor gebruik vertrouwd met de pomp, het juiste gebruik en de veiligheids-aanwijzingen.

Uit veiligheidsoverwegingen mogen personen jonger dan 16 jaar evenals personen die niet bekend zijn met deze instructies voor gebruik geen gebruik maken van deze pomp. Personen met een lichamelijke of geestelijke beperking mogen dit product alleen gebruiken als ze onder toezicht staan of geïinstrueerd zijn door een bevoegd persoon.

→Bewaar deze gebruiksaanwijzing zorgvuldig.

Inhoudsopgave

1. Inzetgebied van uw GARDENA pomp 27
2. Veiligheidsaanwijzingen 28
3. Ingebruikname 29
4. Bediening 30
5. Buitenbedrijfstelling 31
6. Onderhoud 32
7. Opheffen van storingen 32
8. Technische gegevens 33
9. Service / Garantie .... 34

1. Inzetgebied van uw GARDENA pomp

Gebruik volgens de voorschriften

De GARDENA pompen zijn geschikt voor privé gebruik rondom huis en tuin. Ze kunnen gebruikt worden voor het ontwateren bij overstromingen, voor het rond- en leegpompen van reservoirs, voor het afnemen van water uit bronnen en schachten, voor het leegpompen van boten en jachten evenals voor de tijdelijke waterverversing en -circulatie.

Doorvoervloeistof

Tot doorvoermedium van de GARDENA pompen behoren schoon en vervuild water (max. korreldiameter dompelpomp = 5 mm / vuilwaterpomp = 30 mm) en zwembadwater (uitgaande van de voor het gebruik geschikte dosering van toevoegsels).

De pompen kunnen volledig ondergedompeld worden (waterdicht afgesloten) en kunnen tot max. 8 m diepte in de doorvoervloeistof gedompeld worden.

Let op

De GARDENA pompen zijn niet voor langdurig gebruik (bijv. permanente circulatiemodus) in de vijver geschikt; de levensduur van de pompen wordt bij dergelijk gebruik aanzienlijk verkort. De volgende stoffen mogen niet verpompt worden: bijtende, licht ontvlambare of explosieve stoffen (bijv. benzine, petroleum, nitroverdunning), vetten, olie, zout water en afvalwater uit toiletten en urinoirs. De temperatuur van de doorvoervloeistof mag niet hoger zijn dan 35 °C.

2. Veiligheidsaanwijzingen

Elektrische veiligheid

Volgens DIN VDE 0100 mogen dompelpompen en vuilwaterpompen in zwembaden, tuinvijvers en fonteinen alleen via een aardlekschakelaar (Fl-schakelaar) met een nominale lekstroom ≤ 30 mA gebruikt worden.

Als zich personen in het zwembad of tuinvijver bevinden mag de pomp niet gebruikt worden.

Uit veiligheidsoverwegingen raden wij altijd aan de pomp via een aardlekschakelaar te gebruiken (DIN VDE 0100-702 en 0100-738).

→Neem s.v.p. contact op met uw elektrospeciaalzaak.

Netaansluitingssnoeren mogen volgens DIN VDE 0620 geen kleinere diameter hebben dan rubbersnoeren met het kenmerk H05 RNF (voor art. 1783 /1797) resp. H07 RNF (voor art. 1785 /1799). De snoerlengte moet 10 m bedragen.

Aanduidingen op het typeplaatje moeten overeenkomen met de gegevens van het stroomnet.

→Overtuig uzelf ervan dat de elektrische steekverbindingen niet met water in aanraking kunnen komen.

→Bescherm de stekker tegen vocht.

Stekker en aansluitkabel tegen, hitte, olie en scherpe randen beschermen.

Wanneer u de stekker afknipt, kan er via het snoer vocht in het elektrisch gedeelte komen en kortsluiting veroorzaken.

→Knip nooit de stekker af (bijv. om het snoer door een muur te steken).

→Trek de stekker niet aan de kabel, maar aan de stekker uit het stopcontact.

Pomp niet aan de aansluitkabel of vlotterschakelaar dragen of ophangen.

Voor het onderdompelen resp. omhoog halen en vastzetten van de pomp moet een koord aan de draaggreep van de pomp bevestigd worden.

Verlengsnoeren moeten voldoen aan DIN VDE 0620.

Visuele controle

→De pomp (in het bijzonder stroomkabel en stekker) voor ieder gebruik controleren.

→Houd de minimale waterstand en maximale doorvoerhoogte in de gaten conform de pompgegevens (zie 8. Technische gegevens).

Een beschadigde pomp mag niet gebruikt worden.

→Bij schade, pomp altijd door GARDENA technische dienst of de bevoegde vakman laten controleren.

Handmatig gebruik

Bij handmatig gebruik moet de pomp direct uitgeschakeld worden als geen vloeistof meer wordt gepompt.

→Pomp bij handmatig gebruik voortdurend in de gaten houden.

Gebruikstips

Drooglopen leidt tot verhoogde slijtage en dient te worden voorkomen. Bij handmatig gebruik moet de pomp na het uitblijven van de doorvoervloeistof direct uitgeschakeld worden.

Pomp niet langer dan 10 minuten tegen gesloten drukzijde laten lopen.

Zand en andere schurende stoffen in de doorvoervloeistof leiden tot snellere slijtage en capaciteitsvermindering van de pomp.

De pomp moet zo geplaatst worden dat de inloopopeningen op de zuigvoet niet door vervuiling helemaal of gedeeltelijk geblokkeerd worden.

In de vijver moet de pomp bijv. op een tegel gezet worden.

Aanwijzing voor de dompelpomp

Bij de levering zijn de draaivoetjes op vlakafzuiging (1 mm) ingesteld.

→Voor normaal gebruik de draaivoetjes 180° op 5 mm draaien. De pomp wordt 5 mm opgetild.

→Voor ingebruikname drukleiding vrijmaken.

Thermische veiligheidsschakelaar

Bij overbelasting wordt de pomp door de ingebouwde thermische motorbeveiliging uitgeschakeld. Na voldoende te zijn afgekoeld, slaat de motor vanzelf weer aan (zie 7. Opheffen van storingen).

Wanneer de pomp niet helemaal onder water staat, kan er water via de ontluchtingsopeningen ① naar buiten stromen.

Dit is geen defect aan de pomp, maar dient voor de automatische ontluchting.

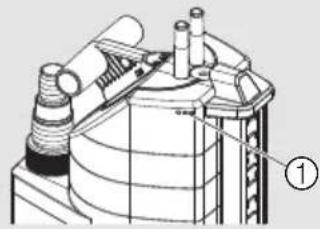

Automatische ontluchtingsinrichting

De ontluchtingsinrichting verwijdert eventueel in de pomp aanwezige luchtbellen.

3. Ingebruikname

Slangdiameter 16 mm ( 13 mm (12") 58") 25 mm (1 ") 38 mm (1 12") 19 mm ( 34")

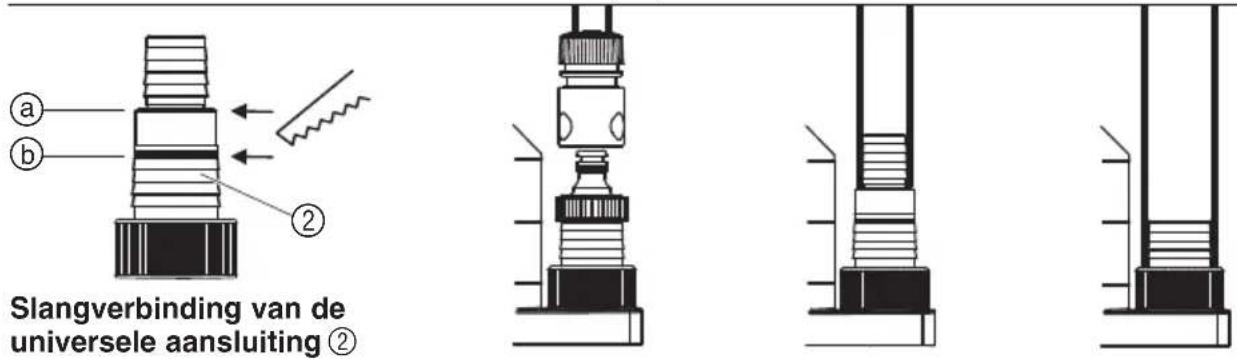

Slangverbinding van de universele aansluiting ②

Slangaansluiting Bovenste nippel Geen nippel Beide bovenste nippels bij ⓐ afsnijden. weghalen. bij afsnijden.

Voor de slangdiameter van 13 mm tot 19 mm zijn de volgende aansluitsets nodig:

13 mm ( 12 ): GARDENA pompaansluitset, art.nr. 1750

16 mm (5/8"): GARDENA kraanstuk, art.nr. (2)902, en GARDENA slangstuk, art.nr. (2)916

19 mm (3/4"): GARDENA pompaansluitset, art.nr. 1752

Een optimale benutting van de capaciteit wordt bereikt bij gebruik van een 38 mm (1 ½")-slang.

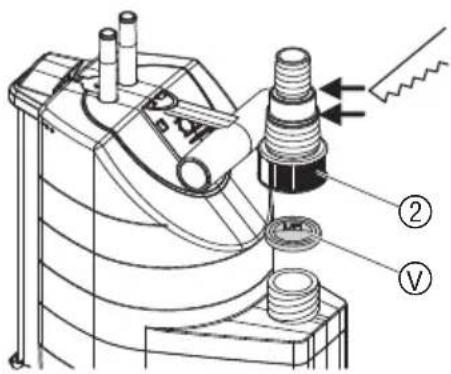

Slang aansluiten: Met de universele aansluiting ② is de aansluiting mogelijk van alle slangen uit de tabel hierboven.

1. Niet-benodigde nippels van de universele aansluiting ② conform de slangverbinding afsnijden.

1. Alleen voor dompelpompen art.-nr. 1783 / 1785: meegeleverde terugslagklep Ⓥ met het opschrift UP naar boven in de universele aansluiting ② plaatsen.
2. Universele aansluiting ② op de pomp schroeven.
3. Slang met de universele aansluiting ⑦ verbinden.

Wij raden 38 mm (1 ½")- en 25 mm (1")-slangen aan, samen met een GARDENA slangklem art.nr. 7192 (voor 25 mm) en art.nr. 7193 (voor 38 mm) om te bevestigen.

Alleen voor dompelpompen art.nr. 1783 / 1785:

Voor het vlakzuigen raden wij 13 mm ( 12 ") - of 16 mm 58 " ) - slangen aan. De terugslagklep Ⓥ verhindert dat het water terug door de slang stroomt. De maximale opvoerhoogte wordt alleen bereikt zonder terugslagklep.

Alleen voor vuilwaterpomp art.nr. 1797 / 1799 met 13 mm (½")-slang:

Opdat na het pompen de inhoud van de persslang niet weer door de pomp wegloopt, kan de universele aansluiting ② van een GARDENA reguleerventiel art.nr. 977 voorzien worden die bij uw GARDENA handelaar verkrijgbaar is.

4. Bediening

Wanneer het water tot de ON-sensor ③ komt, schakelt de pomp automatisch aan. Afhankelijk van de hoeveelheid water en de omgeving kan het 1 tot 3 minuten duren voordat het wegpompen start. Zodra het waterpeil onder de OFF-sensor ④ valt, schakelt de pomp automatisch uit (na ongeveer 10 seconden).

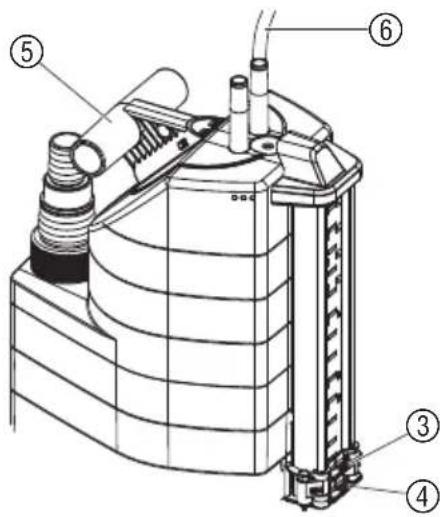

1. Pomp stevig opstellen

-of-

de pomp met een door het gat in de draaggreep ⑤ bevestigd touw in een bron of schacht laten zakken.

1. Netstekker van de aansluitkabel ⑥ in een stopcontact steken.

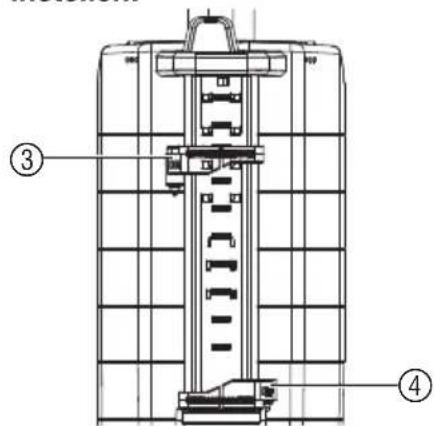

In- en uitschakelhoogte instellen:

De in- en uitschakelhoogte (zie 8. Technische Gegevens) kunnen worden ingesteld zodat de pomp automatisch werkt. Elke sensorpen bepaalt de hoogte van de waterstand.

Inschakelhoogte ON instellen:

→Schuif de ON-sensor ③ op de gewenste inschakelhoogte. Inschakelhoogte van de pomp bij automatische werking.

Uitschakelhoogte OFF instellen:

→Schuif de OFF-sensor ④ op de gewenste uitschakelhoogte. Uitschakelhoogte van de pomp bij automatische werking.

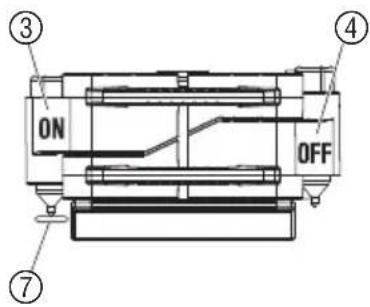

Handmatig gebruik:

De pomp draait permanent. De ON-sensor ③ wordt op de handmatige positie ingeklikt, het contact ⑦ wordt overbrugd.

1. Schuif de OFF-sensor ④ en ON-sensor ③ volledig naar onder, zodat de ON-sensor ③ het contact ⑦ raakt.

2. Pomp stevig in het water opstellen

- of - de pomp met een door het gat in de draaggreep ⑤ bevestigd touw in een bron of schacht laten zakken.

③ ON OFF ④ ⑦

1. Netstekker van de aansluitkabel ⑥ in een stopcontact steken.

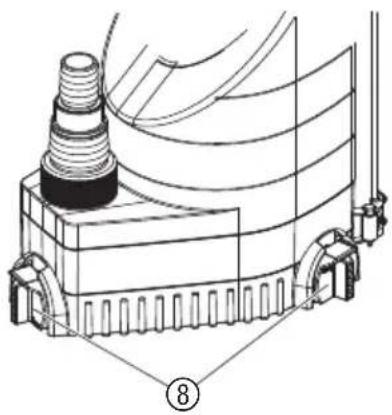

Alleen voor dompelpompen: Vlakafzuigen / Normaal gebruik

→De 3 draaivoetjes ⑧ 180° →De 3 draaivoetjes ⑧ 180° op 1 mm draaien. op 5 mm draaien.

De restwaterhoogte van ca. 1 mm wordt alleen bij het vlakafzui-gen tijdens handmatig gebruik bereikt.

5. Buitenbedrijfstelling

Opslaan:

→Bij vorstgevaar de pomp op een vorstvrije plaats opbergen.

Afvalverwijdering: (volgens RL2002/96/EG)

Het apparaat mag niet met het normale huisvuil meegegeven worden, maar moet volgens de geldende regels afgevoerd worden.

→Belangrijk: Apparaat inleveren bij de gemeentelijke inzamelplaats.

6. Onderhoud

Pomp doorspoelen:

De GARDENA pompen werken nagenoeg onderhoudsvrij.

Na het verpompen van chloorhoudend zwembadwater of andere vloeistoffen, die bezinksels achterlaten, moet de pomp met schoon water doorgespoeld worden.

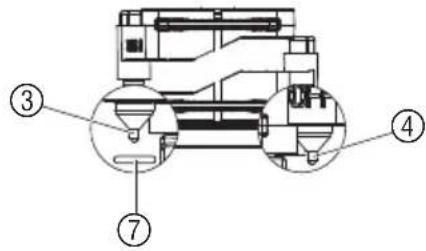

Sensoren reinigen:

De sensoren werken alleen betrouwbaar, wanneer ze regelmatig (minstens om de 2 maand) worden gereinigd!

→Sensoren ③/④ en contact ⑦ regelmatig met een droge doek schoonmaken (geen harde of scherpe voorwerpen gebruiken).

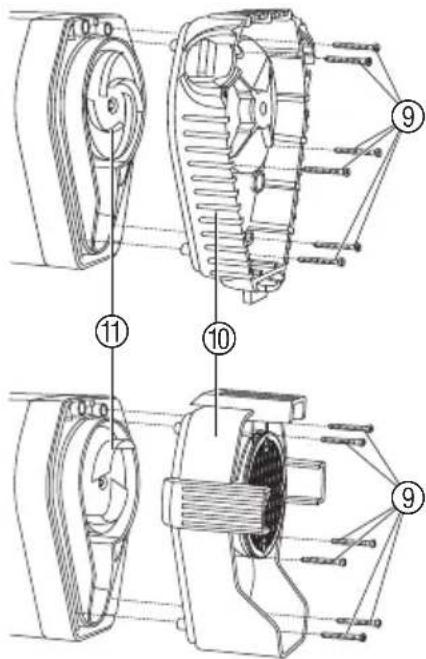

Zuigvoet en waaier reinigen:

Er bestaat gevaar op verwondingen door elektrische stroom.

→Voor het reinigen van de zuigvoet en het loopwiel de pomp van de elektriciteit afkoppelen.

1. De 6 kruiskopschroeven ⑨ er uitdraaien en de zuigvoet ⑩ van de pomp aftrekken.

2. Zuigvoet ⑩, en waaier ⑪ reinigen.

3. Zuigvoet ⑩ er weer opzetten en de kruiskopschroeven ⑨ er indraaien.

Een beschadigd loopwiel ⑪ mag uit veiligheidsoverwegingen alleen door de GARDENA technische dienst vervangen worden.

7. Opheffen van storingen

Storing Mogelijke oorzaak Opheffing

Pomp draait, maar transporteert niet. (bijv. geknikte slang).	Lucht kan niet ontsnappen.	→ Drukleiding openen
		→Terugslagklep verwijderen.
	Terugslagklap verkeerd geplaatst.	→Terugslagklep met het opschrift UP naar boven plaatsen.
	Luchtbel in zuigvoet.	→Max. 60 seconden wachten, totdat de pomp via het ontluchtingsventiel zelfstandig ontlucht heeft. Indien nodig uit-/aanschakelen.

Storing Mogelijke oorzaak Opheffing

Pomp draait, maar transporteert niet. halen en waaier schoon-	Waaier verstopt.	→ Stekker uit stopcontact maken (zie 6. Onderhoud).
	Waterhoogte bij ingebruikname →Pomp dieper onderdom-onder minimale waterstand. pelen.
De pomp schakelt niet in of uit. het contact De pomp schakelt uit hoewel de OFF-sensor in het water is.	Vuil op de sensoren 7.	3 / 4 en →Sensoren reinigen (zie 6.	Onderhoud
Pomp slaat niet aan of blijft tijdens het gebruik plotseling stilstaan.	Thermische veiligheidsschake-laar heeft de pomp wegens oververhitting uitgeschakeld.		→ Stekker uit stopcontact halen en loopwiel schoon-maken (zie 6. Onderhoud). Let op max. doervoervloeistof-temperatuur (35 °C).
	Geen stroom voorhanden.		→Zekeringen en elektrische insteekverbindingen contro-leren.
	Vuildeeltjes zitten vastgeklemd in zuigvoet.		→Stekker uit stopcontact halen en zuigvoet schoon-maken (zie 6. Onderhoud).
Pomp loopt, maar doorvoer-capaciteit gaat plotseling achteruit.	Zuigvoet verstopt.		→ Stekker uit stopcontact halen en zuigvoet schoon-maken (zie 6. Onderhoud).

Bij overige storingen verzoeken wij u contact op te nemen met de GARDENA servicedienst. Reparaties mogen alleen worden uitgevoerd door de GARDENA servicedienst of door vakhandelaren die door GARDENA zijn geautoriseerd.

1. Technische gegevens

	Dompelpomp aquasensor		Vuilwaterpomp aquasensor
Type	9000 (art. 1783)	13000 (art. 1785)	8500 (art. 1797)	13000 (art. 1799)
Nominaal vermogen	320 W	650 W	380 W	680 W
Max. doorvoercapaciteit	9.000 l/h	13.000 l/h	8.300 l/h	13.000 l/h
Max. druk	0,7 bar	0,8 bar	0,6 bar	0,9 bar
Max. opvoerhoogte	7 m	8 m	6 m	9 m
Max. dompeldiepte	8 m	8 m	8 m	8 m
Restwaterhoogte	1 mm	1 mm	35 mm	35 mm
Vuil water tot max. korrelgrootte van	5 mm	5 mm	30 mm	30 mm
Aansluitkabel	10 m H05 RNF	10 m H07 RNF	10 m H05 RNF	10 m H07 RNF
Pompaansluiting	universeel (G 114" M) / universele nippel
Minimale waterstand bij ingebruikname	5 mm	5 mm	45 mm	45 mm
Gewicht zonder kabel ca.	3,8 kg	5,4 kg	4,0 kg	5,6 kg

Type	9000		13000
Max. doorvoervloeistof- 35 temperatuur	°C	35	°C	35	°C
Netspanning / Netfrequentie	230 V / 50 Hz	230 V / 50 Hz	230 V / 50 Hz	230 V / 50 Hz
Min./max. inschakelhoogte	5 mm / 175 mm	5 mm / 210 mm	65 mm / 230 mm	70 mm / 265 mm
Min./max. uitschakelhoogte	3 mm / 170 mm	3 mm / 205 mm	40 mm / 225 mm	40 mm / 260 mm
Geluidsniveau L_WA^1)	48 dB(A)	55 dB(A)	55 dB(A)	55 dB(A)

1) Meetmethode volgens EN 60335-1

Inschakel-/Uitschakelhoogte

De opgegeven in- en uitschakelhoogtes kunnen afwijken.

Alleen voor dompelpompen art.nr. 1783 / 1785:

De restwaterhoogte (vlakzuigend tot ca. 1 mm) wordt alleen bij handmatig gebruik met op 1 mm gedraaide draaivoetjes ⑧ bereikt (zie 4. Bediening).

9. Service / Garantie

Garantie

Bij garantie is de service gratis.

GARDENA geeft op dit product 2 jaar garantie (vanaf de aankoopdatum). Deze garantie heeft betrekking op alle wezenlijke defecten aan het toestel, die aanwijsbaar op materiaal- of fabricagefouten berusten. Garantie vindt plaats door de levering van een vervangend apparaat of door de gratis reparatie van het ingestuurde apparaat, naar onze keuze, indien aan de volgende voorwaarden is voldaan:

• Het apparaat werd vakkundig en volgens de adviezen in de instructies voor gebruik behandeld.
• Noch de koper, noch een derde persoon heeft getracht het apparaat te repareren.

De aan slijtage onderhevige waaier valt niet onder de garantie. Deze garantie van de producent heeft geen betrekking op de ten aanzien van de handelaar/verkoper bestaande aansprakelijkheid.

Stuur in geval van storing het defecte apparaat samen met de kassabon en een beschrijving van de storing gefrankeerd op naar het op de achterzijde aangegeven serviceadres.

Kennlinien

Tauchpumpen

Prestatiegrafiek Dompelpompen

Kapacitetskurva Dränkbar pump

De gegevens in de grafiek zijn gebaseerd op gebruik met een 38 mm (1 ½")-slang.

Prestatiegrafiek Vuilwaterpompen

De gegevens in de grafiek zijn gebaseerd op gebruik met een 38 mm (1 ½")-slang.
