F700U - Monitor Neewer - Gratis gebruiksaanwijzing en handleiding

Producttype	7-inch OLED-monitor met aanraakscherm
Model	F700U
Schermdiagonaal	7 inch
Resolutie	1920 × 1080 pixels
Pixelafstand	0,0804 (H) × 0,0804 (V) mm
Beeldschermtype	OLED
Kleurdiepte	10-bit
Beeldverhouding	16:9
Helderheid	1200 nit ± 10%
Contrastverhouding	100.000:1
Kijkhoek	>160° horizontaal en verticaal
Ingangen	HDMI, SDI
Uitgangen	HDMI, SDI, 3,5 mm hoofdtelefoon
Stroomvoorziening	DC 7-24V via 5,5 mm ingang, USB-C (5V/3A of hoger), NP-F batterij
Stroomverbruik	10 W (zonder DC 8,4V uitgang)
Afmetingen	180 × 107 × 29 mm
Bedrijfstemperatuur	-20 °C tot 55 °C
Opslagtemperatuur	-30 °C tot 65 °C
Inhoud verpakking	Monitor, HDMI naar Micro HDMI-kabel, HDMI naar Mini HDMI-kabel, HDMI naar HDMI-kabel
Ondersteunde functies	Zebra, golfvorm, vectorscoop, histogram, focusmarkering, nepkleur, HDR, LUT-import, beeldbevriezing, zoom, scherm spiegelen, pixel-to-pixel
Onderhoud en reiniging	Reinig het scherm met een zachte, droge doek. Gebruik geen vloeistoffen.
Veiligheidsinstructies	Niet gebruiken in vochtige omgevingen. Niet laten vallen. Niet demonteren. Gebruik gecertificeerde opladers.

Veelgestelde vragen - F700U Neewer

Hoe wijzig ik de taal op de monitor?

Dubbeltik op het scherm om het hoofdmenu te openen. Ga naar Systeeminstellingen > Menu-instellingen en selecteer de gewenste taal.

Hoe importeer ik een 3D LUT via SD-kaart?

Plaats een SD-kaart met .cube-bestanden in de SD-sleuf. Ga naar Gebruiker LUTS en selecteer Importeer LUT (SD). Kies het bestand en klik op het importpictogram.

Mijn monitor geeft geen beeld weer. Wat kan ik doen?

Controleer of de signaalkabels goed zijn aangesloten. Zorg dat de camera HDMI-uitvoer heeft ingeschakeld. Gebruik een standaardadapter of een volledig opgeladen batterij.

Hoe sluit ik de monitor aan op een camera?

Gebruik een HDMI-kabel om de monitor aan te sluiten op de HDMI-uitgang van de camera. Schakel de HDMI-uitvoer van de camera in.

Hoe update ik de firmware van de F700U?

Download het nieuwste firmware-bestand van de Neewer supportpagina. Kopieer het naar de hoofdmap van een SD-kaart. Plaats de kaart in de monitor, ga naar Systeemmenu > Software-upgrade en volg de instructies.

Wat moet ik doen als het beeld zwart-wit is?

Controleer of de verzadiging, helderheid en contrast correct zijn ingesteld. Zorg dat de monochroom-modus is uitgeschakeld.

Kan ik de monitor voeden met een powerbank?

Ja, de monitor ondersteunt USB-C-voeding met een snellader of powerbank van 5V/3A of hoger.

Hoe stel ik de sneltoetsen in?

Open het snelmenu door kort op de MENU-knop te drukken of over de onderkant van het scherm te vegen. Tik en houd een sneltoets vast om deze aan te passen.

Wat is de maximale resolutie die de monitor ondersteunt?

De monitor ondersteunt invoerresoluties tot 4096x2160p@60Hz via HDMI.

Hoe schakel ik de focusmarkering in?

Druk op de sneltoets voor focusmarkering of ga naar het menu Focusmarkering en selecteer een kleur en intensiteit.

GEBRUIKSAANWIJZING F700U Neewer

De F700U is een 7-inch OLED-monitor met aanraakscherm. Het toestel biedt hoge helderheid, laag stroomverbruik en stabiele prestaties. Dankzij het heldere scherm blijft het beeld zelfs in direct zonlicht goed zichtbaar, zonder zonnekap. Met een reeks hulpmiddelen voor opname en monitoring wordt opnemen en kadreren eenvoudiger, en kun je op de set alvast zien hoe het uiteindelijke beeldmateriaal eruit zal komen te zien. Door de ondersteuning voor meerdere voedingsopties is de F700U ideaal voor mobiele opnames buiten en een uitstekende keuze voor filmmakers en fotografieteams.

Verpakkingsinhoud

HDMI naar Micro HDMI-kabel ×1

HDMI naar Mini HDMI-kabel ×1

HDMI naar HDMI-kabel ×1

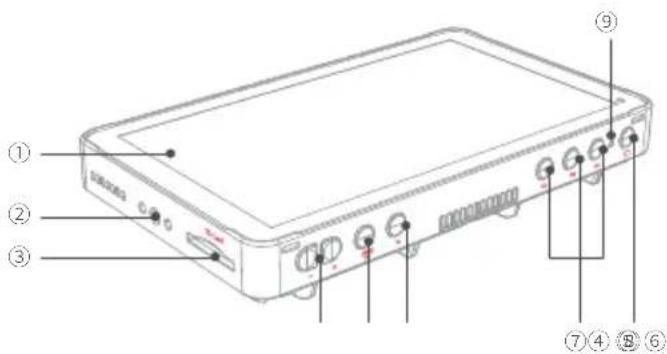

Productillustratie

① Display ② 1/4" schroefgat ③ SD-kaartsleuf
④ Parameterinstelling ⑤ Menu / Parameterkeuze
⑥ Terugknop ⑦ Sneltoets ⑨ Indicatielampje
⑧ Lang indrukken: in-/uitschakelen; Kort indrukken: aanraken om in-/uit te schakelen

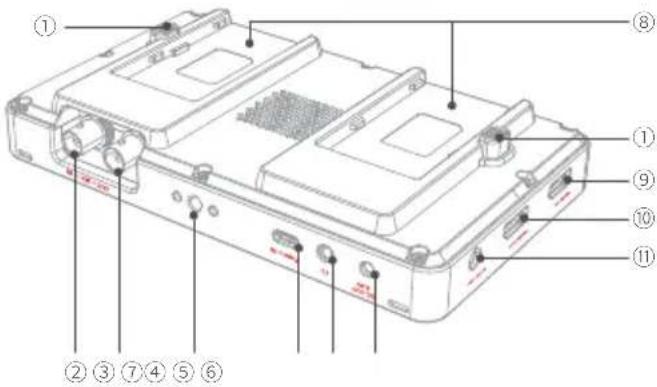

Productillustratie

① Batterijontgrendelingsknop
② SDI-ingang
③ SDI-uitgang
④ 1/4" schroefgat
⑤ USB-C-voedingsingang
⑥ 3,5 mm hoofdtelefoonaansluiting
⑦ DC-uitgang
⑧ Batterijcompartiment
⑨ HDMI-ingang
⑩ HDMI-uitgang
⑪ DC-ingang

Installatiegids

① Schroef de monitor-beugel in de monitor via de onderste 1/4" schroefdraad en draai hem vervolgens stevig vast met de duimschroef.

② Bevestig de monitor-houder op de flitsschoen van je camera. Gebruik de zijknop om de kantelhoek aan te passen.

Stroomvoorziening

1. Gebruik van de 12V-voedingsadapter
   ※ De voedingsadapter wordt apart verkocht en is niet inbegrepen.

2. Batterijen gebruiken

Plaats batterijen in de batterijhouder.

※ Druk op het ontgrendelingslipje van de batterij om de batterijen te verwijderen.

1. De monitor kan worden gevoed met snelladers of powerbanks met een uitgangsvermogen van 5V/3A of hoger.

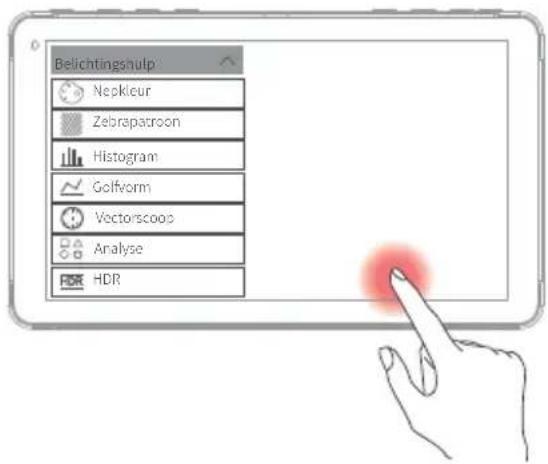

Helpt je de belichting van de camera aan te passen en eenvoudig de helderheidsniveaus van de video te observeren en berekenen.

• Zebrapatroon: UIT, IRE

Bepaalt of een afbeelding voldoende detail heeft voor effectieve correctie.

• Golfvorm: UIT, Y, YUV, RGB-golfvorm, grafiekpositie-instellingen

Een hulpgrafiek die de helderheidsniveaus van de video nauwkeurig weergeeft.

Functie-overzicht

- Vectorscoop: UIT, AAN, grafiekpositie-instellingen

Geeft de kleurverdeling weer op basis van de afstand van pixels tot het midden.

• Analyse: AAN

De golfvorm-, vectorscoop-, histogram- en geluidsvolume-kolommen worden aan de rand weergegeven voor een betere beeldanalyse.

• HDR: UIT, AAN

Stel HDR in.

• Monochroom: UIT, rood, groen, blauw, en grijs

Selecteer de gewenste kleuren.

- Focusmarkering: UIT, rood, groen, blauw, wit, intensiteit

Kleurt het beeldkader voor een betere scherpstelling van het onderwerp.

NL

• Middenmarkering: UIT, AAN, rood, groen, blauw, wit, grijs Geeft het midden weer dmv een kruisteken
• Veiligheidsmarkering: UIT, AAN, rood, groen, blauw, wit, grijs, 80%, 85%, 90%, 93%, 95%

Helpt bij het bijsnijden van video's en afbeeldingen tijdens de nabewerking.

- Verhoudingsmarkering: Transparant, rood, groen, blauw, wit, grijs, UIT, 4:3, 16:10, 16:9, 1,85:1, 2,35:1, 2,40:1

Stelt de verhoudingsmarkering in.

• Rasters: Rood, groen, blauw, wit, grijs, UIT, 2×2, 3×3, 4×4, 5×5, 6×6, 7×7, 8×8

Vergemakkelijkt composites en verbetert de beeldkunst.

• Geluidsvolume-kolommen

Geeft de geluidsvolumes weer in groen, geel en rood voor realtime audio-monitoren.

• Systeem LUTS: AAN, UIT

Na het importeren van het 3D LUT-bestand wordt de naam van de geïmporteerde LUT toegevoegd aan de LUT-opties voor selectie.

Functie-overzicht

• Gebruiker LUTS: UIT, AAN

LUT formaten instellen.

- Importeer LUT (SD): Ontdek SD

LUT's in kubusformaat kunnen eenvoudig worden geïmporteerd via een SD-kaart.

• Weergave-verhouding: Automatisch, 4:3, 16:10, 16:9, 1,85:1, 2,35:1
Past de beeldverhouding aan.
- Scherm omdraaien: verticale en horizontale spiegelingen Maakt spiegelen van afbeeldingen mogelijk.
- Zoomniveau: UIT, zoom 1x, zoom 3x Past de zoomniveaus van het beeld aan.

- Pixel tot pixel: UIT, AAN

Bekijk de bronafbeelding met een verhouding van 1:1 om fijnere details vast te leggen.

• Scanmodus: Standaard, overscan

Beeldweergave-verhoudingen geëxporteerd van compatibele camera's.

- Beeld bevriezen: UIT, AAN

Legt het huidige stilstaande beeld vast.

- Batterij en ventilator: batterijwaarschuwingen, ventilatorsnelheden

Stel indien nodig batterijwaarschuwingen en ventilatorsnelheden in.

- Vergroting: UIT, 1,25x, 1,33x, 1,5x, 1,79x, 2,0x vergroting Voor het vergroten van afbeeldingen.

Functie-overzicht

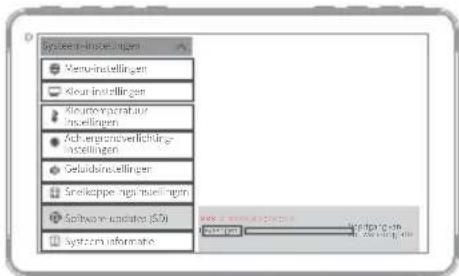

Systeem-instellingen
	Menu-instellingen
	Kleur-instellingen
	Kleurtemperatuur-instellingen
	Achtergrondverlichting-instellingen
	Geluidsinstellingen
	Snelkoppelingsinstellingen
	Software-updates (SD)
	Systeem informatie

- Menu-instellingen: Tijdslimieten voor taal en menuscherm

Stelt indien nodig taal- en menuscherm-tijdlimieten in.

- Kleurinstellingen: helderheid, scherpte, contrast, verzadiging, tint

Stelt de kleuren naar wens in.

- Kleurtemperatuur-instellingen: 5600K, 6500K, 9300K, aangepast: verzadiging van rood, groen, en blauw

Stel de kleurtemperatuur naar wens in.

- Instellingen achtergrondverlichting: Standaard, hoog, automatisch: AAN/UIT, aangepast

Stelt de helderheid van de achtergrondverlichting naar wens in.

Functie-overzicht

NL

• Geluidsinstellingen: AAN, dempen, volume Past de audiovolumes aan.
• Snelkoppeling-instellingen: F1, F2, F3 Stelt snelkoppelingen in naar wens.
• Software-updates (SD): Update-status instellen en bekijken.
• Systeem informatie Bekijk de systeemstatus.

Snelkoppelingen

Nepkleur: UIT, SPECTRUM, ARRI

Zebrapatroon: UIT, IRE

Histogram: UIT, helderheid-histogram, RGB-histogram, grafiekpositie-instellingen

Focus-markering: UIT, intensiteit, rood, groen, blauw, wit

LUT: UIT/AAN

Resetten: resetten

Geluidsvolume-kolommen: UIT/AAN

Hoe te gebruiken

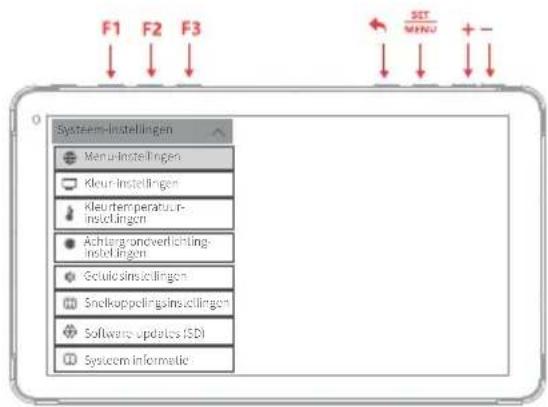

1. Instelinstructies

Als we de taalinstelling als voorbeeld nemen, zijn de bedieningsstappen als volgt:

(1) Knopbediening

① Druk lang op de "SET" -knop om naar het hoofdmenu te gaan.
② Druk kort op de "+ -"knop om systeem-instellingen te selecteren en druk vervolgens op de "SET" -knop om het submenu te openen.
(3) Druk kort op de "+ -"-knop om menu-instellingen te selecteren en druk vervolgens op de "SET" knop om de menu-instellingen te openen.
④ Druk nogmaals kort op de "+ -"-knop en selecteer de specifieke taal op basis van de parameters aan de rechterkant.

Hoe te gebruiken

(2) Aanraakbediening

① Dubbeltik op het scherm om het hoofdmenu te openen.
② Selecteer systeem-instellingen.
③ Selecteer menu-instellingen.
④ Selecteer de specifieke taal op basis van de parameters aan de rechterkant.

Hoe te gebruiken

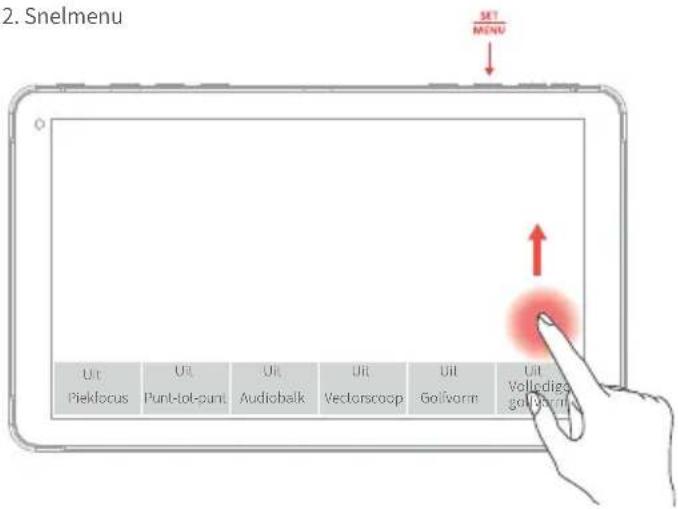

① Druk kort op de "MENU"-knop of veeg over de onderkant van het scherm om het snelmenu te openen.
② Tik op het snelmenu om de snelle instellingen te voltooien.
③ Dubbeltik op het lege gebied aan weerszijden van het snelmenu om het aan te passen.

Hoe te gebruiken

1. Veeg omhoog en omlaag aan de linkerkant van het scherm om de helderheid van de achtergrondverlichting aan te passen; veeg omhoog en omlaag aan de rechterkant van het scherm om het volume aan te passen.

(Zoom het scherm in en uit met twee vingers)

1. De camera aansluiten

① Sluit de monitor aan op de camera met behulp van een HDMI-kabel.
② Schakel de HDMI-uitgang van de camera in.

1. Een camcorder aansluiten

Gebruik een SDI-kabel om de monitor op je camcorder aan te sluiten.

SDI-kabel afzonderlijk verkrijgbaar.

Hoe te gebruiken

6. LUT-import

Plaats de SD-kaart in de SD-kaartsleuf van de monitor. De monitor leest automatisch de mappen en de ".cube"-bestanden op de SD-kaart en geeft deze weer. Markeer het ".cube"-bestand dat in dezelfde map moet worden geïmporteerd, selecteer het vervolgens en klik op het pictogram "Importeren" in de rechter benedenhoek om de importbewerking van het bestand te voltooien (ondersteunt maximaal 60 groepen, wordt automatisch overschreven na overschrijding van 60 groepen).

Opmerking: formatteer je SD-kaart voor gebruik als de opslagcapaciteit minder is dan 32GB.

Firmware upgrade

NL

Gebruik een computerbrowser om naar de website 《https://support.neewer.com/firmware_update》 te zoeken en download het nieuwste firmware-bin-bestand voor de F700U-monitor. Kopieer het bestand naar de hoofdmap van een SD-kaart.

Schakel de monitor in, ga naar systeemmenu > software-upgrade, plaats de SD-kaart, klik op bevestigen en wacht tot de voortgangsbalk is voltooid voor een succesvolle upgrade.

Opmerking: formatteer je SD-kaart voor gebruik als de opslagcapaciteit minder is dan 32GB.

Probleemoplossen

1. Zwart-wit of monochrome afbeelding

① Controleer of de verzadiging, helderheid en contrastniveaus van de kleur correct zijn aangepast.
② Controleer of de "monochroom"-modus op de monitor zwart of een ander monochroom beeld weergeeft.

1. Geen beeld na inschakelen

① Controleer of de signaalverbinding volledig tot stand is gebracht en of de kabels goed zijn aangesloten.
② Zorg ervoor dat er een standaardadapter wordt gebruikt om verbinding te maken met de monitor. Als je batterijvoeding gebruikt, controleer dan of de batterij volledig is opgeladen.

1. Geen beeldweergave na het aansluiten van de camera

Controleer of de camera HDMI-uitvoer heeft ingeschakeld en of de HDMI-resolutie is ingesteld zodat deze overeenkomt met de resolutie van de monitor.

1. SD-kaart kan niet worden gelezen:

① Zorg ervoor dat de is ingesteld op in het menu.
② Zorg ervoor dat de SD-kaart is geformatteerd als .
③ Wanneer u de 3D LUT functie gebruikt, gebruik dan 12V/1A of NP-F550/F750/F970 batterijen als stroombron.

Batterijwaarschuwing

1. Zorg ervoor dat onbevoegde demontage, wijziging of poging tot reparatie van de batterij niet is toegestaan. Elke ongeoorloofde handeling kan leiden tot ernstige veiligheidsincidenten zoals batterijlekkage, oververhitting, brand of explosie.
2. Zorg ervoor dat je de meegeleverde of gecertificeerde opladers gebruikt om overladen en kortsluiting te voorkomen.

Veiligheidsmaatregelen

1. Niet gebruiken in natte of vochtige omgevingen.
2. Laat het product niet vallen en stel het niet bloot aan sterke fysieke schokken om schade te voorkomen.
3. Demonteer of wijzig het product niet zonder voorafgaande toestemming, aangezien dit elke garantieclaim ongeldig kan maken.
4. Als je een standaard gebruikt, zorg er dan voor dat je deze stevig vergrendelt om te voorkomen dat het product valt.
5. Maak het beeldscherm schoon met een zachte doek zonder vloeistof.
6. Als je het product langere tijd niet gebruikt, bewaar het dan in een goed geventileerde en droge omgeving.

Specifications

Model	F700U
Resolutie	1920 × 1080 pixels
Pixelafstand	0,0804 (H) × 0,0804 (B) (mm)
Beeldscherm	OLED
Kleurdiepte	10bit
Beeldverhouding	16 : 9
Helderheid	1200 nit ± 10% (gemeten helderheid)
Contrast-verhouding	100000 : 1
Kijkhoek	>160"H/160"V
Invoer	HDMI、SDI
Uitvoer	HDMI, 3,5 mm koptelefoonuitgang、SDI
5,5 mm DC-ingangsinterface	DC:7-24V (kan niet worden gebruikt als dummy-batterij bij lage uitgangsspanning)
2,5 mm DC-uitgang-interface	Werkelijk bereik: DC8,4V (kan worden gebruikt om een dummy-batterijsnoer op de camera aan te sluiten via de gelijkstroom-uitvoer, waardoor de levensduur van de batterij van de camera aanzienlijk wordt verlengd)
Type C-ingang-interface	Ondersteunt snelladers van 5V/3A of hoger en snelladende powerbanks (3A-uitvoer) voor het voeden van de monitor.

NL

HDMI-ingang Formaat-ondersteuning	4096x2160p@24,25,30,50,60Hz3840x2160p@24,25,30,50,60Hz1920X1080p@23.97Hz,24Hz,25Hz29.97Hz,30Hz,50Hz,59.94Hz,60Hz1920X1080psf@23.97Hz,24Hz,25Hz,29.97Hz,30Hz1920X1080i@50Hz,59.94Hz,60Hz1280X720p@50Hz,59.94Hz,60Hz720X576p&720X576i@50Hz720X480p&720X480i@50Hz,59.94Hz,60Hz
Ondersteuning voor SDI-invoer-/uitvoerformaten	1920X1080p@23.97Hz,24Hz,25Hz.29.97Hz,30Hz,50Hz59.94Hz,60Hz1920X1080psf@23.97Hz,24Hz,25Hz29.97Hz,30Hz1920X1080i@50Hz,59.94Hz,60Hz1280X720p@50Hz,59.94Hz,60Hz
Totaal stroomverbruik	10 W (zonder DC 8,4V-uitgang)
Afmetingen	180×107×29mm
Bedrijfs-temperatuur	-20°C~55°C
Opslag-temperatuur	-30°C~65°C
