Type product	Binnen sirene voor inbraakalarmsysteem
Merk	Satel
Model	SPW-150
Voeding	12 V DC ±15%
Stand-by stroomverbruik	10 μA
Maximaal stroomverbruik	330 mA
Geluidsdrukniveau	Tot 120 dB op 1 m afstand
Back-up voeding	9 V batterij (6LR61), niet meegeleverd
Naleving normen	EN50130-4, EN50130-5
Milieuklasse	II (EN50130-5)
Bedrijfstemperatuur	-10°C tot +55°C
Maximale luchtvochtigheid	93±3%
Afmetingen (HxBxD)	130 x 130 x 40 mm
Gewicht	162 g
Akoestische omvormer	Piëzo-elektrisch
Selecteerbare tonen	Drie, instelbaar via jumpers op print
Sabotagebeveiliging	Tegen verwijderen kapje en loshalen van muur
Alarm bij stroomuitval	Ja, tot batterij leeg of externe voeding hersteld
Toepassing	Uitsluitend voor binnengebruik
Montage	Op vlak oppervlak met pluggen en schroeven
Aansluitingen	+12V (voeding), D (aansturing), TMP (sabotage NC)
Batterij	6LR61 9V, apart aan te schaffen
Onderhoud	Periodieke controle van batterijstatus door servicemonteur

Veelgestelde vragen - SPW-150 Satel

Wat voor batterij gebruikt de SPW-150?

De SPW-150 gebruikt een 6LR61 9V batterij als back-up. Deze wordt niet meegeleverd en moet apart worden aangeschaft.

Hoe selecteer ik de toon van de sirene?

De toon wordt geselecteerd via jumpers op de elektronische print. De instellingen zijn beschreven in de handleiding (fig. 2) en bieden drie verschillende tonen.

Wat betekent sabotagebeveiliging?

Sabotagebeveiliging betekent dat de sirene een alarm genereert wanneer de kap wordt verwijderd of de behuizing van de muur wordt losgehaald. Dit gebeurt via een sabotagecontact (NC).

Kan de SPW-150 buiten worden gebruikt?

Nee, de SPW-150 is uitsluitend ontworpen voor binnengebruik. Het is niet geschikt voor buitentoepassingen.

Hoe sluit ik de sirene aan op het alarmsysteem?

Sluit de +12V aan op de voeding, D op de aansturingsuitgang en TMP op een sabotagezone (24u). Gebruik bij SATEL-systemen een laagvermogen uitgang met omgekeerde polariteit.

Wat is het stroomverbruik in standby?

Het standby-verbruik is slechts 10 μA, waardoor de batterij lang meegaat.

Wat is het maximale geluidsniveau?

Het maximale geluidsdrukniveau bedraagt tot 120 dB op 1 meter afstand.

Wat gebeurt er bij stroomuitval?

Bij stroomuitval wordt het alarm geactiveerd en blijft dit klinken tot de batterij leeg is of de externe voeding terugkeert.

Hoe installeer ik de sirene?

Monteer de sirene op een vlak oppervlak met pluggen en schroeven. Koppel eerst de voeding van het alarmsysteem los, sluit alle bedrading aan en installeer pas daarna de batterij om ongewenst alarm te voorkomen.

Welke normen worden nageleefd?

De SPW-150 voldoet aan de normen EN50130-4 (immuniteit) en EN50130-5 (milieuklasse II). De conformiteitsverklaring is beschikbaar op www.satel.eu/ce.

GEBRUIKSAANWIJZING SPW-150 Satel

De SPW-150 sirene is ontworpen voor gebruik in inbraakalarmsystemen.

1. Eigenschappen

• Akoestische signalering door middel van een piëzo-elektrische omvormer.
• Drie selecteerbare tonen.
• Sabotageprotectie op 2 manieren – verwijderen kapje en verwijderen behuizing vanaf de muur.
• Batterij back-up voeding.
• Alarm bij voedingstoring.

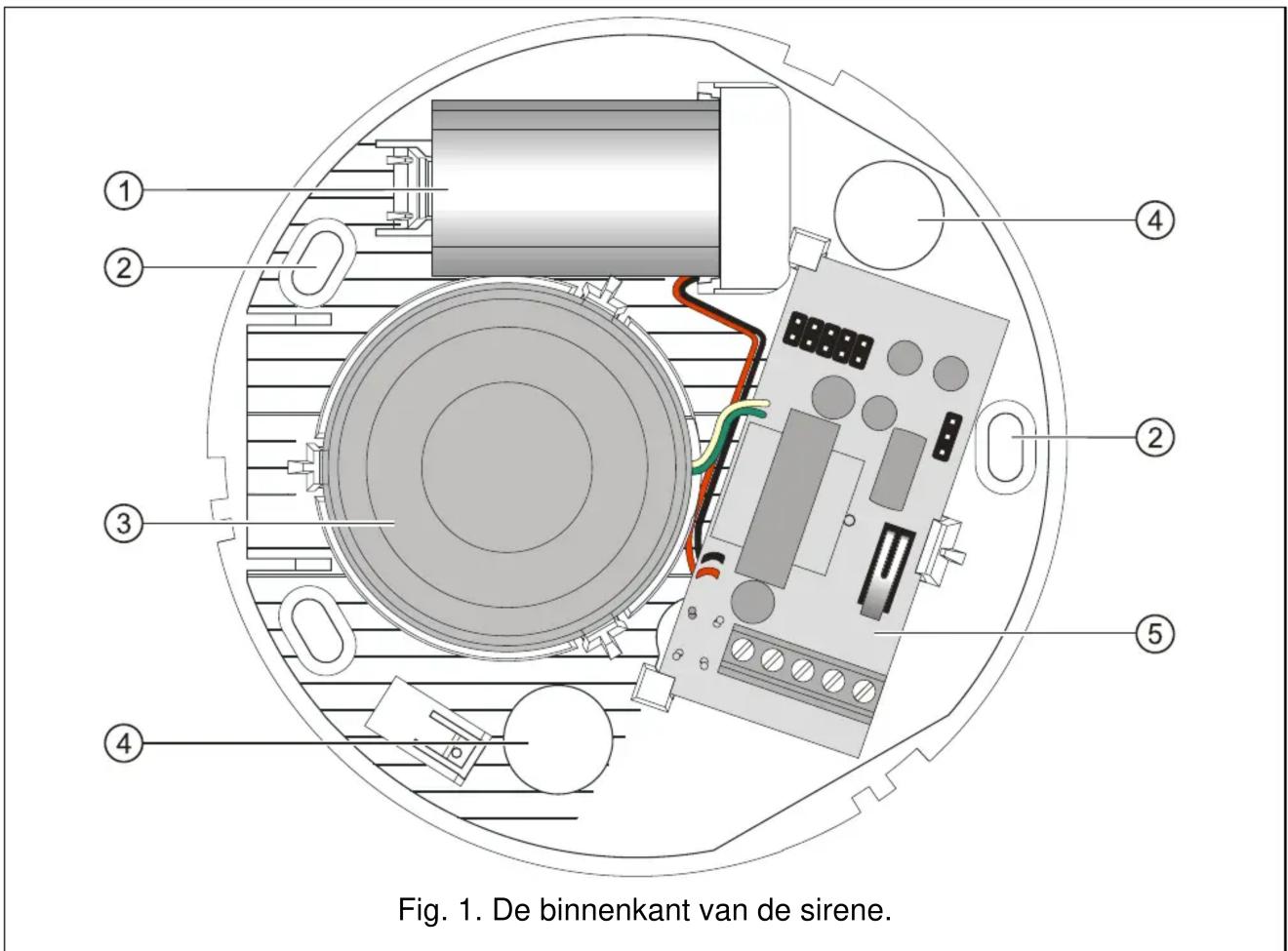

Uitleg voor Fig. 1: 1 - batterij.

2 - bevestigingsgaten. 3 - piëzo-elektrische omvormer. 4 - kabelinvoer. 5 - elektronische print (Fig. 2).

2. Beschrijving van de print

Fig. 2.

Uitleg voor Fig. 2:

1 - batterijdraden. 2 - aansluitingen:

+12V - voedingsingang.

D – aansturing ingang.

TMP – sabotage-uitgang (NC).

3 - sabotagecontact, dat open gaat bij het openen van de behuizing. 4 - jumpers voor het selecteren van de manier waarop het akoestische signaal wordt geactiveerd:

-D - na het verwijderen van de common ground (common ground-bediening); +D - na het verwijderen van de +12V-spanning (+12 V DC ±15% spanning-bediening).

5 - bekabeling naar de piëzo-elektrische omvormer. 6 - jumpers voor het selecteren van de tonen. 7 - beschrijving van de jumperinstellingen voor het desbetreffende akoestische signaal.

3. Omschrijving van de werking

De binnensirene dient te worden gevoed vanuit een 12 V ±15% DC-spanningsvoeding. Het akoestische alarm kan worden geactiveerd door het verwijderen van het controlesignaal op aansluiting D (afhankelijk van de configuratie: common ground of +12 V DC-spanning) en gaat door, ook al is het signaal hersteld. Bovendien gaat de signalering af als de kabels zijn verbroken (externe voeding is verbroken). In dit geval zal het alarm doorgaan tot de batterij leeg is of de externe voeding is hersteld.

Bij alarmsystemen gemaakt door SATEL wordt geadviseerd een laagvermogen uitgang met omgekeerde polariteit te gebruiken voor het controlesignaal (de jumper in de sirene op de –D-positie).

4. Installatie en inbedrijfstelling

Fig. 3. Verwijderen van het kapje.

• De sirene mag alleen binnen worden gebruikt.
• De sirene dient op een vlak oppervlak te worden gemonteerd met pluggen (schroefankers) en schroeven.
• Koppel de voeding van het alarmsysteem af voordat u de sirene aansluit.
• Sluit de batterij in de sirene alleen aan als het installatiewerk klaar is en de voeding van het alarmsysteem aan staat. Als de batterij is geïnstalleerd voordat de externe voeding is ingeschakeld, zal het alarm afgaan.

Fig. 4. De manier waarop de sirene is aangesloten op het alarmsysteem. OUTx – uitgang op het alarmsysteem met voeding. OUTy – uitgang op het alarmsysteem voor signaleringscontrole. Zy – zone op het alarmsysteem geprogrammeerd als 24u-sabotage.

Opmerking: Als de SPW-150 wordt aangesloten op een alarmsysteem gemaakt door SATEL, dient de uitgang geprogrammeerd te worden met omgekeerde polariteit.

5. Specificaties

Voeding.... 12 V DC ±15% Stand-by verbruik.... 10 μA Maximum verbruik ....330 mA Geluidsdrukniveau (op 1 m afstand) ......tot 120 dB Back-up voeding ...... batterij 6LR61 9 V Nageleefde normen ....EN50130-4, EN50130-5 Milieuklasse conform de EN50130-5 ......II Bedrijfstemperatuur....-10...+55°C Maximale luchtvochtigheid....93±3% Afmetingen.... 130 x 130 x 40 mm Gewicht....162 g

De verklaring van overeenstemming kan worden geraadpleegd op www.satel.eu/ce

Gebruik altijd 6LR61 9 V batterijen. De batterij wordt niet meegeleverd en dient apart aangeschaft te worden.

De servicemonteur dient de status van de batterijen tijdens het periodieke onderhoud te controleren.

Wees voorzichtig bij het vervangen van de batterij. Incorrecte vervanging van de batterij kan explosiegevaar opleveren. De fabrikant neemt geen verantwoordelijkheid voor enige schade ontstaan door het verkeerd plaatsen van de batterij.

Lege batterijen mogen niet worden weggegooid, maar dienen te worden ingeleverd in overeenstemming met de bestaande regelgeving voor de bescherming van het milieu.
